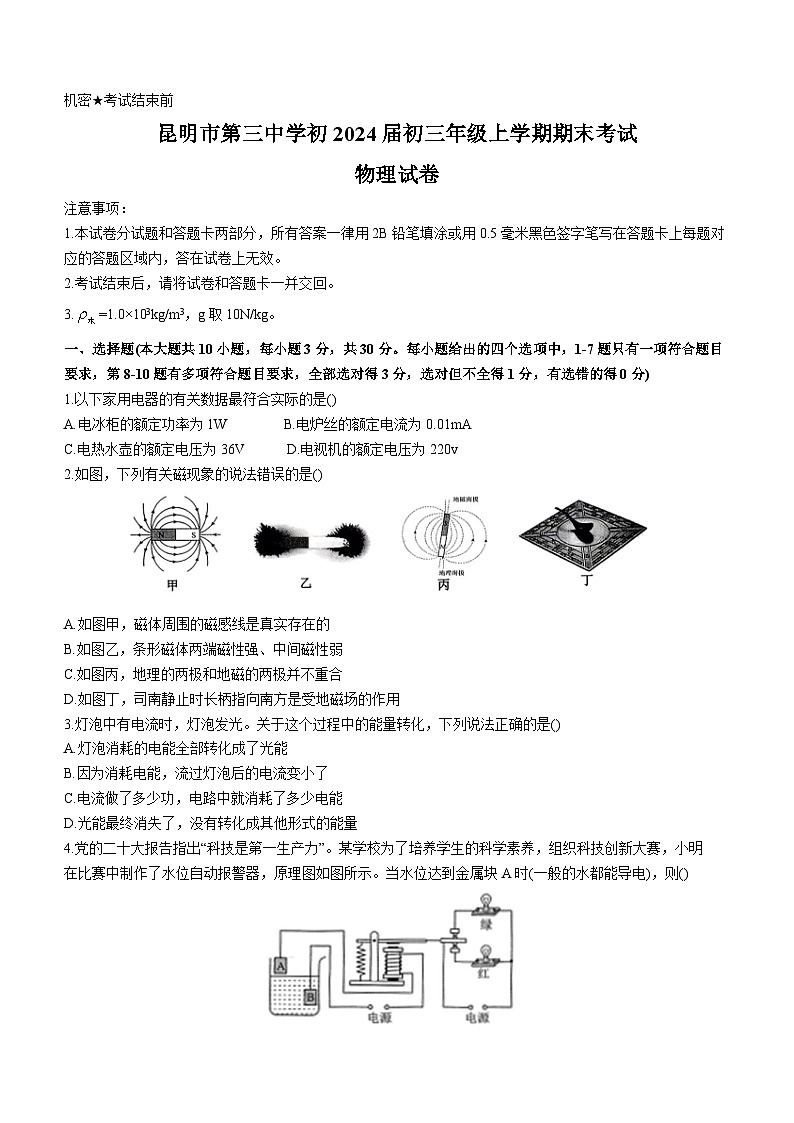

物理试卷
注意事项：
1.本试卷分试题和答题卡两部分，所有答案一律用2B铅笔填涂或用0.5毫米黑色签字笔写在答题卡上每题对应的答题区域内，答在试卷上无效。
2.考试结束后，请将试卷和答题卡一并交回。
3.=1.0×103kg/m3，g取10N/kg。
一、选择题(本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，1-7题只有一项符合题目要求，第8-10题有多项符合题目要求，全部选对得3分，选对但不全得1分，有选错的得0分)
1.以下家用电器的有关数据最符合实际的是()
A.电冰柜的额定功率为1W B.电炉丝的额定电流为0.01mA
C.电热水壶的额定电压为36V D.电视机的额定电压为220v
2.如图，下列有关磁现象的说法错误的是()
A.如图甲，磁体周围的磁感线是真实存在的
B.如图乙，条形磁体两端磁性强、中间磁性弱
C.如图丙，地理的两极和地磁的两极并不重合
D.如图丁，司南静止时长柄指向南方是受地磁场的作用
3.灯泡中有电流时，灯泡发光。关于这个过程中的能量转化，下列说法正确的是()
A.灯泡消耗的电能全部转化成了光能
B.因为消耗电能，流过灯泡后的电流变小了
C.电流做了多少功，电路中就消耗了多少电能
D.光能最终消失了，没有转化成其他形式的能量
4.党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明
在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时(一般的水都能导电)，则()

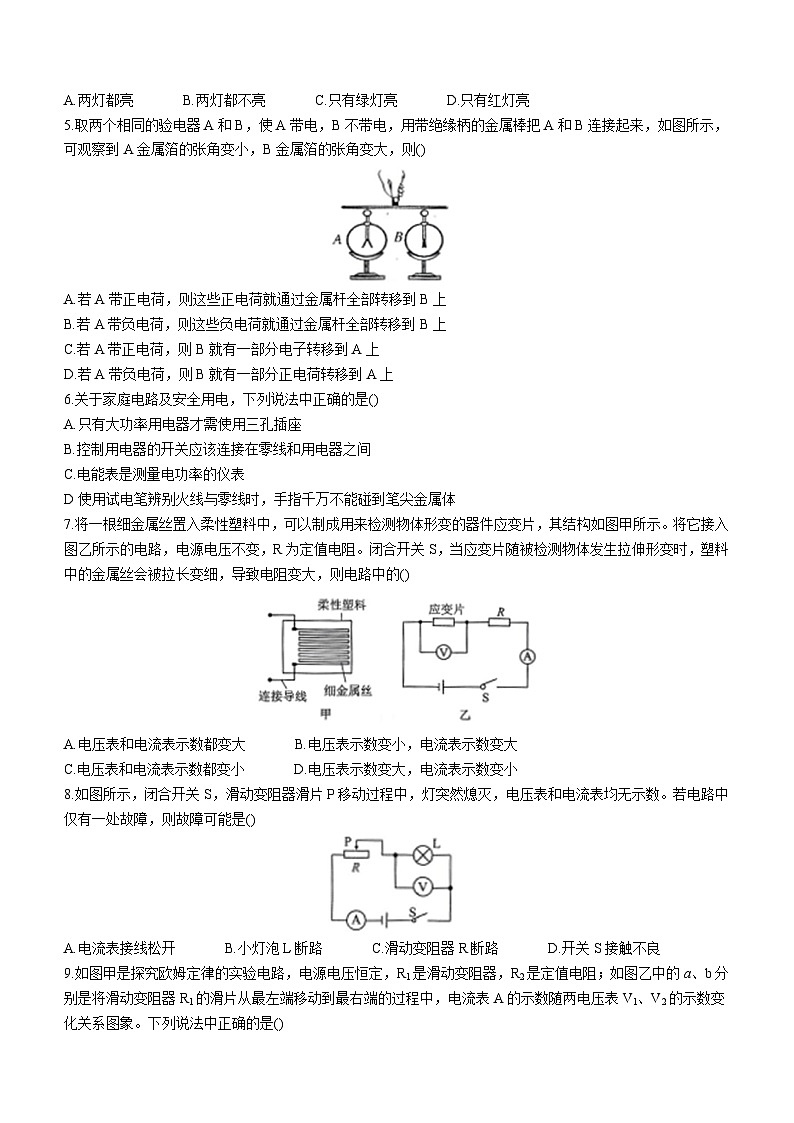

A.两灯都亮 B.两灯都不亮 C.只有绿灯亮 D.只有红灯亮
5.取两个相同的验电器A和B，使A带电，B不带电，用带绝缘柄的金属棒把A和B连接起来，如图所示，可观察到A金属箔的张角变小，B金属箔的张角变大，则()
A.若A带正电荷，则这些正电荷就通过金属杆全部转移到B上
B.若A带负电荷，则这些负电荷就通过金属杆全部转移到B上
C.若A带正电荷，则B就有一部分电子转移到A上
D.若A带负电荷，则B就有一部分正电荷转移到A上
6.关于家庭电路及安全用电，下列说法中正确的是()
A.只有大功率用电器才需使用三孔插座
B.控制用电器的开关应该连接在零线和用电器之间
C.电能表是测量电功率的仪表
D使用试电笔辨别火线与零线时，手指千万不能碰到笔尖金属体
7.将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图甲所示。将它接入图乙所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的()
A.电压表和电流表示数都变大 B.电压表示数变小，电流表示数变大
C.电压表和电流表示数都变小 D.电压表示数变大，电流表示数变小
8.如图所示，闭合开关S，滑动变阻器滑片Р移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障可能是()
A.电流表接线松开 B.小灯泡L断路 C.滑动变阻器R断路 D.开关S接触不良

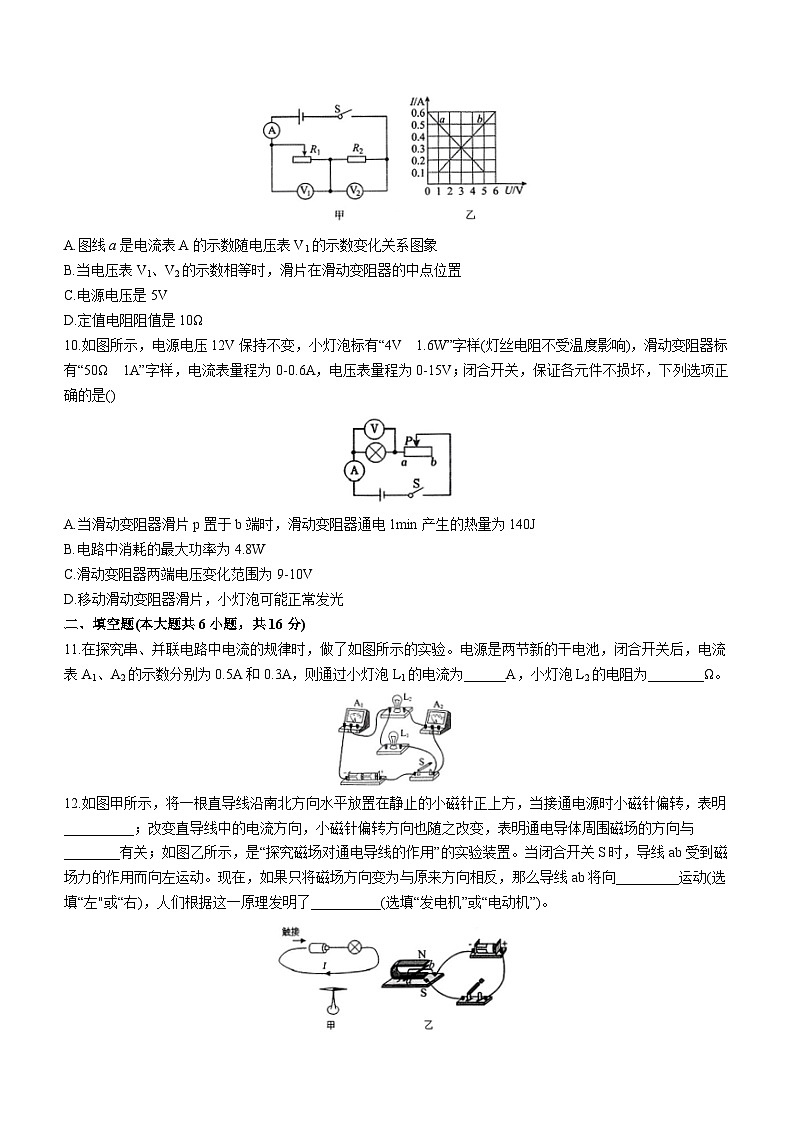

9.如图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；如图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是()
A.图线a是电流表A的示数随电压表V1的示数变化关系图象
B.当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C.电源电压是5V
D.定值电阻阻值是10Ω
10.如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样(灯丝电阻不受温度影响)，滑动变阻器标有“50Ω 1A”字样，电流表量程为0-0.6A，电压表量程为0-15V；闭合开关，保证各元件不损坏，下列选项正确的是()
A.当滑动变阻器滑片p置于b端时，滑动变阻器通电1min产生的热量为140J
B.电路中消耗的最大功率为4.8W
C.滑动变阻器两端电压变化范围为9-10V
D.移动滑动变阻器滑片，小灯泡可能正常发光
二、填空题(本大题共6小题，共16分)
11.在探究串、并联电路中电流的规律时，做了如图所示的实验。电源是两节新的干电池，闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为______A，小灯泡L2的电阻为________Ω。
12.如图甲所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明__________；改变直导线中的电流方向，小磁针偏转方向也随之改变，表明通电导体周围磁场的方向与________有关；如图乙所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关S时，导线ab受到磁场力的作用而向左运动。现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向_________运动(选填“左"或“右)，人们根据这一原理发明了__________(选填“发电机”或“电动机”)。
13.如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝R阻值为1Ω。闭合开关S，电热丝温度升高，3s内产生的热量为_________J，若使用时总把塑料袋烫坏，可以_________(选填“增大”或“减小”)电热丝的阻值。
14.如图所示，已知R1：R2=2：1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙=________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙=_________。(电路中各元件均未损坏)
15.一个电动机，当把它接入0.2V的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A，那么该电动机线圈的电阻是________，电动机正常工作1min时的机械能是__________J。
16.阅读短文，回答问题
新能源共享电动汽车
“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。新能源共享电动汽车车内也有多项高科技，它集合了多项高科技功能，包括卫星定位、远程开锁，及时将车辆所在位置GPS信息)和车辆当前状态(锁定状态或使用状态)报送云端等，如图乙是共享汽车前进和倒车工作原理简单示意图，开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时汽车前进且能调速，向后拉操纵杆时汽车以恒定速度后退。
(1)用直流充电桩给电动汽车充电时其蓄电池在电路中相当于__________(选填“电源”或“用电器”)；
(2)如图乙所示，当共享汽车需要倒车时，开关S1和S2应同时接____________，共享汽车能前进和倒车，是因为可以改变电动机的线圈中的_____________；
(3)共享汽车的速度是通过电子调速器来控制改变电动机电流的大小来实现，共享汽车在倒车时，位于车后面两个灯会同时闪亮，当前进转弯时后面只有一个灯闪亮，则位于汽车后面两个灯________(选填“串联”或“并联”)连接。
三、读数与作图题(本大题共3小题，每小题2分，共6分)
17.(6分)
(1)如图所示的电阻箱的示数为_________Ω；
(2)小磁针静止时的指向如图所示，请标出通电螺线管的N极，并标出电源的“+”极；
(3)如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。
四、实验探究题(本大题共4小题，第18题8分，第19题6分，第20题8分，第21题8分，共30分)
18.(8分)
(一)某实验小组探究“通电螺线管外部磁场的特点”。
(1)将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并_玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与__________磁体周围铁屑的分布情况相似，铁屑的作用是显示______________。
(2)把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与____________的方向有关。
(二)另一小组成员还进行了如下探究：
(3)如图丁所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得_________性。此时，小铁钉相当于一个_________，钉尖是__________极。如图戊所示，给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与___________有关。
19.(6分)
(一)为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
(1)在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是________
________________________。
(2)图乙实物图中，电流表测量图甲中___________处电流(选填“A”、“B”或“C”)；
(3)小星接着测量B、C两处电流并把数据记录在表中，如下表所示。他便得出结论：在并联电路中，干路电流等于各支路电流之和；同组的小王认为实验次数太少，结论缺乏普遍性，应该________________；
(二)某同学组装了如图所示的实验装置来研究电流通过导体时产生的热量与哪些因素有关，其中甲、乙为两个完全相同的容器，a、b、c为每根阻值均为5Ω的电阻丝，闭合开关前，A、B两U形管内液面相平。
(4)本实验通过__________来反映电阻丝产热的多少；
(5)该同学设计此实验装置的目的主要是探究电阻产生的热量与___________的关系；
(6)若接通电路一段时间后，U形管A内的液面高度差明显变大，而U形管B内的液面高度差没有变化，则原因可能是____________(多选，漏选或错选不得分)。
A.a电阻丝断路 B.b电阻丝断路 C.甲装置漏气 D.乙装置漏气
20.(8分)用图甲所示电路“探究电流与电阻的关系”。电源电压为4.5V不变，滑动变阻器规格为“20Ω 1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
(1)用笔画线代替导线把图甲电路连接完整，要求：当滑片Р向左滑动时，变阻器接入电路的电阻变大；
(2)连接电路时，开关应该__________(选填“断开”或“闭合”)；
(3)先接入12Ω定值电阻，闭合开关，移动变阻器的滑片Р移至合适位置，电压表的示数如图乙所示，示数为__________V，记下电流表的示数。断开开关，将12Ω电阻换成10Ω后，闭合开关，移动变阻器滑片P使___________表的示数与前一次相同，记录相关数据；
(4)依次改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图丙的坐标系中描绘出I-R图为曲线A；
①由图象可得出的结论是：___________________________；
②根据上面所测的五组实验数据，实验过程中保持电阻R两端的电压为_________V不变；为了保证所有定值电阻都能正常进行实验，滑动变阻器的最大阻值至少为__________Ω。
③本实验的主要研究方法是“控制变量法”，下列物理教材中的实验，没有用到“控制变量法”的有_____________。
A.探究二力平衡的条件
B.探究影响液体内部压强的因素
C.用电流表和电压表测量定值电阻的阻值
21.(8分)小丽在“测量小灯泡的电功率"实验中，实验器材有：电压恒为3V的电源一个、小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个，导线若干。
(1)如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
(2)闭合开关前，滑动变阻器的滑片应该移动到_________(选填“最左”或“最右”)端；
(3)正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是________；(填选项符号)
A.灯泡短路 B.灯泡断路 C.滑动变阻器短路 D.滑动变阻器断路
(4)电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是__________A；
(5)电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡的额定电功率，这时应该向__________(选填“左”或“右”)端移动滑动变阻器的滑片；
(6)小丽根据记录的多组I-U数据，画出了小灯泡中电流随其两端电压变化的关系图象(如图丙所示)，则小灯泡的额定功率为__________W：
(7)实验完成后，小丽同学还想测量另一个额定电压为U额的小灯泡正常工作时的电阻，但电压表出现故障不能使用，于是她设计了如图丁所示的电路，已知定值电阻的阻值为R0，请你将下列实验步骤补充完整。
①闭合S、S1，断开S2，调节滑动变阻器的滑片，使电流表的示数为___________；
②闭合S、S2，断开S1，保持滑动变阻器的滑片位置不动，记录电流表的示数为Ⅰ；
③小灯泡正常工作时的电阻的表达式R=_________(用U额、I和R表示)。
五、综合题(本大题共2小题，每小题9分，共18分)
22.(9分)在如图所示的电路中，电源电压9V保持不变，电阻R的阻值为20Ω。当开关S闭合时，电流表的示数为0.3A。求
(1)R的阻值；
(2)通电1min，电流通过R2做的功；
(3)电路消耗的电功率。
23.(9分)小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，R1、R2均为电热丝(阻值不随温度变化)。求：
(1)该电烤箱在额定保温功率下工作时的电流；
(2)电热丝R1的阻值；
(3)电热丝R2的阻值；
(4)傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用电器，仅让电烤箱在加热状态下工作，1min内如图乙所示的电能表转盘转了50r，则电烤箱两端的实际电压是多少。
A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
第一次测量
0.66
0.42
0.24
