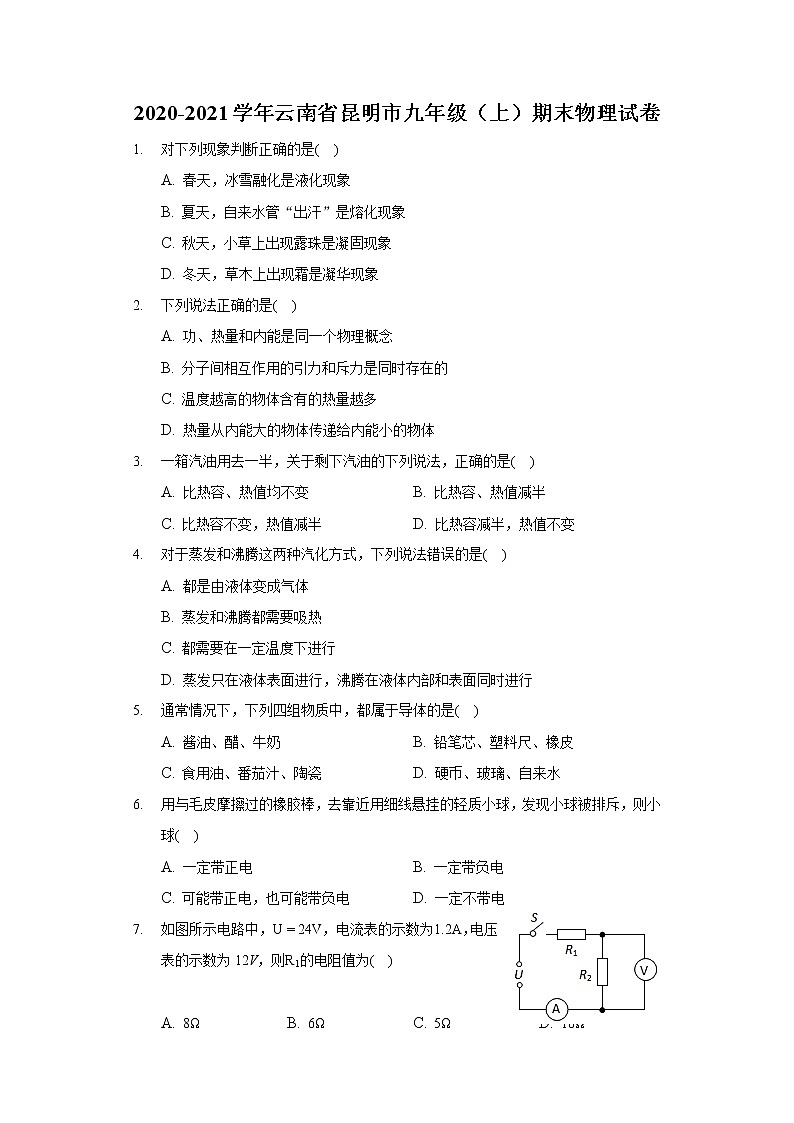

2020-2021学年云南省昆明市九年级（上）期末物理试卷

2020-2021学年云南省昆明市九年级（上）期末物理试卷

1. 对下列现象判断正确的是

A. 春天，冰雪融化是液化现象
B. 夏天，自来水管“出汗”是熔化现象
C. 秋天，小草上出现露珠是凝固现象
D. 冬天，草木上出现霜是凝华现象

2. 下列说法正确的是

A. 功、热量和内能是同一个物理概念
B. 分子间相互作用的引力和斥力是同时存在的
C. 温度越高的物体含有的热量越多
D. 热量从内能大的物体传递给内能小的物体

3. 一箱汽油用去一半，关于剩下汽油的下列说法，正确的是

A. 比热容、热值均不变 B. 比热容、热值减半
C. 比热容不变，热值减半 D. 比热容减半，热值不变

4. 对于蒸发和沸腾这两种汽化方式，下列说法错误的是

A. 都是由液体变成气体
B. 蒸发和沸腾都需要吸热
C. 都需要在一定温度下进行
D. 蒸发只在液体表面进行，沸腾在液体内部和表面同时进行

5. 通常情况下，下列四组物质中，都属于导体的是

A. 酱油、醋、牛奶 B. 铅笔芯、塑料尺、橡皮
C. 食用油、番茄汁、陶瓷 D. 硬币、玻璃、自来水

6. 用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球

A. 一定带正电 B. 一定带负电
C. 可能带正电，也可能带负电 D. 一定不带电

7. 如图所示电路中，，电流表的示数为，电压表的示数为12V，则的电阻值为


A.  B.  C.  D.

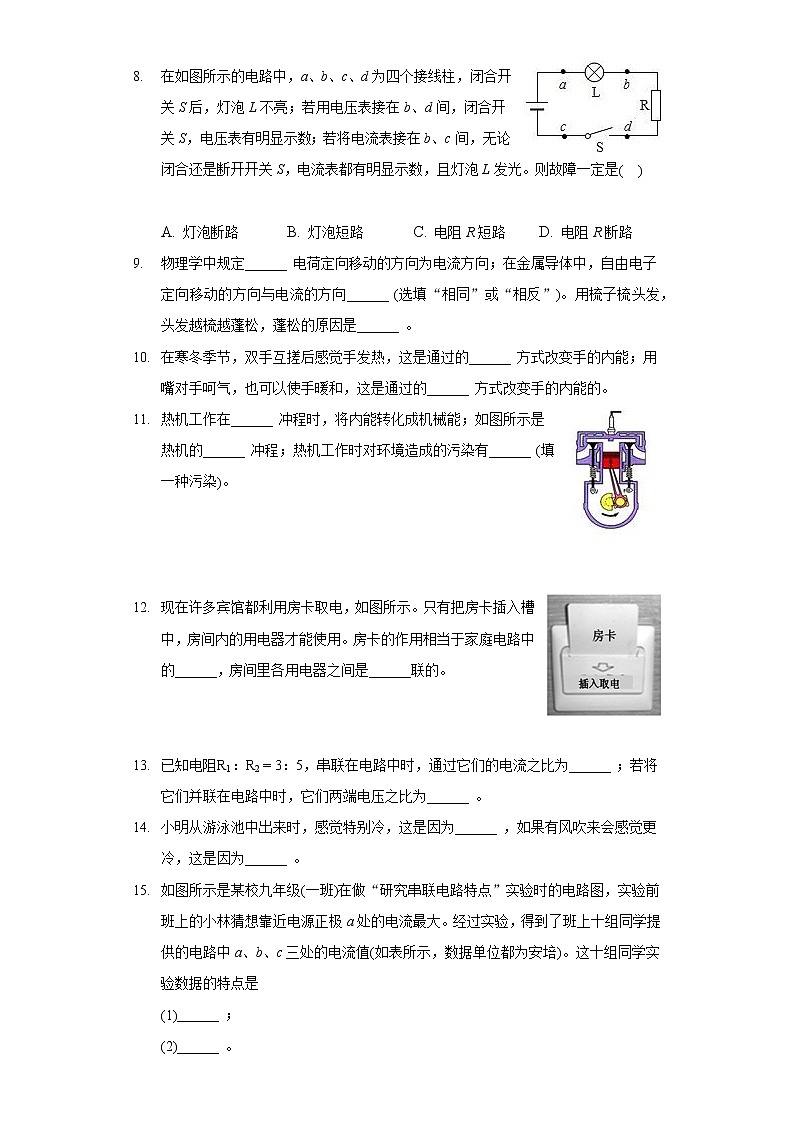

8. 在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是


A. 灯泡断路 B. 灯泡短路 C. 电阻R短路 D. 电阻R断路

9. 物理学中规定______ 电荷定向移动的方向为电流方向；在金属导体中，自由电子定向移动的方向与电流的方向______ 选填“相同”或“相反”。用梳子梳头发，头发越梳越蓬松，蓬松的原因是______ 。
10. 在寒冬季节，双手互搓后感觉手发热，这是通过的______ 方式改变手的内能；用嘴对手呵气，也可以使手暖和，这是通过的______ 方式改变手的内能的。
11. 热机工作在______ 冲程时，将内能转化成机械能；如图所示是热机的______ 冲程；热机工作时对环境造成的污染有______ 填一种污染。




12. 现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，房间里各用电器之间是______联的。



13. 已知电阻：：5，串联在电路中时，通过它们的电流之比为______ ；若将它们并联在电路中时，它们两端电压之比为______ 。
14. 小明从游泳池中出来时，感觉特别冷，这是因为______ ，如果有风吹来会感觉更冷，这是因为______ 。

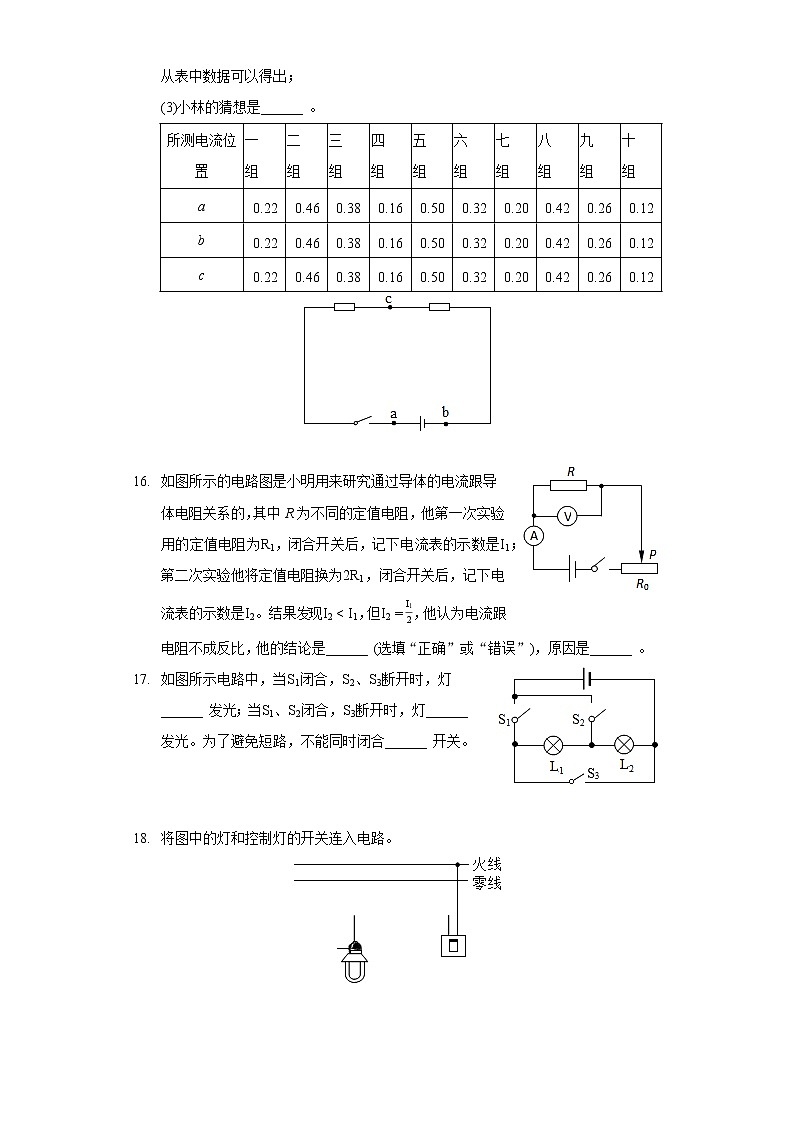

15. 如图所示是某校九年级一班在做“研究串联电路特点”实验时的电路图，实验前班上的小林猜想靠近电源正极a处的电流最大。经过实验，得到了班上十组同学提供的电路中a、b、c三处的电流值如表所示，数据单位都为安培。这十组同学实验数据的特点是
    ______ ；
    ______ 。
    从表中数据可以得出；
    小林的猜想是______ 。

16. 如图所示的电路图是小明用来研究通过导体的电流跟导体电阻关系的，其中R为不同的定值电阻，他第一次实验用的定值电阻为，闭合开关后，记下电流表的示数是；第二次实验他将定值电阻换为，闭合开关后，记下电流表的示数是。结果发现，但，他认为电流跟电阻不成反比，他的结论是______ 选填“正确”或“错误”，原因是______ 。
17. 如图所示电路中，当闭合，、断开时，灯______ 发光；当、闭合，断开时，灯______ 发光。为了避免短路，不能同时闭合______ 开关。



18. 将图中的灯和控制灯的开关连入电路。

19. 如图所示，温度计的示数是______ 。
20. 在做“观察水的沸腾”实验中，从水被加热到沸腾前的过程中，会观察到由烧杯底上升的气泡大小逐渐变______ 。图甲为某同学测水沸腾时的温度的情形，由于操作错误，他发现温度计的读数大于，他的错误是______ 。纠正错误后，他观察到水沸腾时，温度计的读数如图乙所示，则水的沸点是______ 。
21. 如图所示，在两个相同的烧杯内分别倒入质量相等的煤油和水。杯内各放一个同样的电加热器，通电时间相间。结果煤油比水的温度升高得多。如果要使水和煤油升高相等的温度，对水加热的时间要比对煤油加热的时间长，可见______ 。用其他物质来做这个实验也会出现类似的情况，这就是说物体吸收热量的多少，不只与质量和升高的温度这两个因素有关，还与第三个因素______ 有关。为此在物理学中引入了新的物理量______ 就是为了描述各种物质的这种性质。

22. 小明在探究“伏安法”测电阻的实验中，根据实验目的设计出如图甲所示实验电路图，并按电路图连接好实验器材。
    此实验的实验原理是______ 。小明按如图甲所示的电路图连接电路，在连接电路过程中，开关应处于______ 状态，闭合开关前应将滑动变阻器的滑片调至阻值最______ 的位置。
    在闭合开关时，发现电流表的示数如图乙所示，则下一步的实验操作是：先______ ，然后______ 。

改进后，小明继续实验并将数据记录在表中，分析数据可知待测电阻的阻值为______ ，分析数据可得到的结论：当电阻一定时，______ 。

23. 小明家里有一个待测电阻，一个标准的电阻箱元件符号，若干开关、干电池、导线和一个电流表，请你利用这些器材测量电阻的值。
    画出你设计的实验电路图；
    将下面的实验步骤补充完整，并用字母表示需要测出的物理量：
    第一步：开关断开，并按设计的电路图连接电路；
    写出的表达式：______ 。
24. 某太阳能热水器5h内可将100kg水的温度升高，若不计热量损失。
    求：
    此期间水吸收的热量是由多少太阳能转化而来；
    如果这些热量是由燃烧煤气来提供，则需完全燃烧多少立方米的煤气煤气的热值为，水的比热容







25. 如图所示，电源电压为6V，，求：
    当开关S断开时，电路中的总电阻、电流表的示数和两端的电压；
    当开关S闭合时，电流表的示数和两端的电压又是多少？







26. 如图所示，电源电压保持不变，电流表的量程为，电压表的量程为，，滑动变阻器的规格为““。
    闭合开关，断开开关、，电流表示数为，求电源电压；
    闭合开关，断开开关、，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求的阻值；
    闭合开关、和，在不损坏电流表、电压表的情况下，求滑动变阻器的阻值取值范围。

答案和解析

1.【答案】D


【解析】解：
A、春天，冰雪融化是冰雪由固态变为液态的过程，是熔化现象，故A错误；
B、夏天，自来水管“出汗”，是空气中的水蒸气遇到温度较低的水管发生的液化现象，故B错误；
C、秋天，小草上出现露珠，是水蒸气液化形成的小水滴，故C错误；
D、冬天，草木上出现霜，是水蒸气凝华形成的小冰晶，故D正确。
故选：D。
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态，属于基础知识的考查。


2.【答案】B


【解析】解：A、功是力与运动距离的乘积；热量是内能的变化量；内能是物体内部所有分子具有的分子动能和分子势能的总和。故A错误；
B、分子间同时存在相互作用的引力和斥力。故B正确；
C、热量是个过程量，只有发生热传递时说物体吸收或放出多少热量，不能说物体具有或含有多少热量。故C错误；
D、发生热传递的条件是有温度差，热传递就是内能从高温物体转移到低温物体，或从同一物体的高温部分转移到低温部分。故D错误。
故选：B。
不同物理量具有不同的物理含义；
分子间同时存在相互作用的引力和斥力；
热量是一个过程量，只能说吸热或者放热；
发生热传递的条件是：有温度差。
本题考查的知识点有功、热量和内能概念的区别、分子间的作用力、热量的含义及发生热传递的条件等，平时要注意知识的积累。


3.【答案】A


【解析】解：比热容和热值是物质的一种性质，只与物质本身有关，所以一桶汽油用去一半，比热容和热值不会改变，故A正确，BCD错误。
故选：A。
单位质量的某种物质温度升高所吸收的热量叫做这种物质的比热容；比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关。
热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多。
解决此类问题的关键是理解物质的比热容和燃料热值的物理意义，知道比热容表示的是物质吸热和放热的本领，只与物质的种类、状态有关；热值是燃料的一种特性，它只与燃料的种类有关。


4.【答案】C


【解析】解：A、蒸发和沸腾都属于汽化，都是由液态变为气态，故A正确；
B、蒸发和沸腾都属于汽化，汽化吸热，故B正确；
C、蒸发可以在任何温度下进行，沸腾需要在一定温度下进行，故C错误；
D、蒸发是在液体表面进行，沸腾在液体内部和表面同时进行，故D正确。
本题选错误的；
故选：C。
汽化有两种方式：蒸发和沸腾，根据蒸发和沸腾的特点分析判断。
本题考查了学生对汽化的两种方式的了解与掌握，属于基础题目。


5.【答案】A


【解析】解：A、酱油和醋都属于水溶液，是导体；牛奶中含有一些矿物质离子，能导电，属于导体；故A正确；
B、铅笔芯的材料是碳，属于导体；塑料尺的材料是塑料，塑料不导电，是很好的绝缘体；橡皮的材料属于橡胶，属于绝缘体；故B错误；
C、食用油、番茄汁、陶瓷中，只有番茄汁属于导体；故C错误；
D、硬币、玻璃、自来水中，硬币的材料是金属，是导体；自来水是导体；玻璃属于绝缘体；故D错误。
故选：A。
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。


6.【答案】B


【解析】解：毛皮摩擦过的橡胶棒带负电，用它去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球一定带负电。
故选：B。
自然界存在两种电荷，正电荷和负电荷。用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
同种电荷相互排斥，异种电荷相互吸引。排斥的物体一定是带有同种电荷，吸引的物体可能带有异种电荷，也可能是带电体吸引不带电体。
掌握正电荷和负电荷的规定，掌握电荷间的作用可顺利解答。


7.【答案】D


【解析】解：两电阻串联，电阻两端电压为：
，
根据得电阻的阻值为：
；
故选：D。
由电路图可知，两电阻串联，电压表测电阻两端电压，电流表测电路电流，由串联电路特点求出电阻两端电压，然后由欧姆定律求出电阻阻值。
本题考查了求电阻阻值问题，分析清楚电路结构、应用串联电路特点及欧姆定律即可正确解题。


8.【答案】D


【解析】解：A、灯泡断路，用电压表接在b、d间，闭合开关S，电压表无示数，不符合题意，故A错；
B、灯泡短路，将电流表接在b、c间，电流表直接接在电源上，灯泡不发光，不符合题意，故B错；
C、电阻R短路，若将电流表接在b、c间，闭合开关S，电流表被短路无示数，不符合题意，故C错；
D、电阻R断路，灯不亮，用电压表接在b、d间，闭合开关S，电压表的正负接线柱接到电源的两极上，有示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表与灯串联接在电源上，有示数，且灯泡L发光，符合题意，故D正确。
故选：D。
灯泡不亮说明某处断路或灯被短路；
若用电压表接在b、d间，闭合开关S，电压表有明显示数，说明从b、d到电源正负极之间是连通的，灯没有断路；
若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光，说明灯没有被短路。据此综合分析。
本题考查了学生利用电流表、电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验。


9.【答案】正  相反  同种电荷相互排斥


【解析】解：电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向。金属导体中自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反；在干燥的天气里，用塑料梳子梳头发时，梳子与头发摩擦，发生摩擦起电现象，头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松。
故答案为：正；相反；同种电荷相互排斥。
物理学中规定正电荷定向移动的方向为电流的方向；金属导体中自由电子带负电，自由的负电荷定向移动形成电流的方向与负电荷定向移动方向相反；梳子与头发摩擦时，发生了摩擦起电现象，使头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松。
明确电荷间的作用规律、电流方向的规定、摩擦起电及电荷间相互作用规律；可解答此题。


10.【答案】做功  热传递


【解析】解：双手互搓后感觉手发热，属于摩擦生热现象，这是通过的做功的方式改变手的内能；
用嘴对手呵气，手吸收热量，使手暖和，这是通过热传递的方式改变手的内能。
故答案为：做功；热传递。
改变物体内能的方法：热传递、做功；热传递的实质是能量的转移，做功的实质是能量的转化。
本题考查了改变物体内能的方法，主要考查学生对所学物理知识点的综合应用能力，难度不大。


11.【答案】做功  压缩  大气污染


【解析】解：热机是将内能转化成机械能的机器，在做功冲程将内能转化成机械能；
由图可知，两气门关闭，活塞上行，所以汽油机正处于压缩冲程；
热机工作时对环境造成大气污染；
故答案为：做功；压缩；大气污染。
解决此题要知道内燃机是内能转化成机械能的机器；两气门关闭，活塞上行是压缩冲程；在内燃机排气后会造成大气污染。
解决此类问题要结合内燃机的工作原理和四个冲程特点进行分析解答。


12.【答案】总开关开关并


【解析】解：房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的总开关开关；
房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。
故答案为：总开关开关；并。
开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器；
串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响。
本题要求掌握开关的作用和串并联电路的工作特点，联系生活实际会辨认，会解释。


13.【答案】1：1 1：1


【解析】解：串联电路各处电流都相等，所以串联在电路中时，通过它们的电流之比为1：1；
并联电路各并联支路两端电压相等，所以并联时它们两端的电压之比为1：1。
故答案为：1：1；1：1。
根据串联电路各处电流都相等和并联电路各并联支路两端电压相等的特点，可计算电流和电压的比值。
本题考查学生对串联电路和并联电路特点的掌握，难度不大，属于基础知识。


14.【答案】身上的水分蒸发，蒸发吸热  风加快了水的蒸发


【解析】解：人游泳后刚从水中出来，身体表面有较多的水，这些水会吸热蒸发，蒸发吸热，所以人感觉特别冷；
空气流动速度越快，蒸发越快；如果此时有风吹来，体表水分蒸发更快，从身体带走的热量更多，人会感到更冷。
故答案为：身上的水分蒸发，蒸发吸热；风加快了水的蒸发。
物质由液态变成气态的过程叫汽化，汽化是吸热过程，包括蒸发和沸腾两种方式；
影响蒸发快慢的因素包括液体温度的高低、液体表面积的大小、以及空气流动速度的快慢。
此题考查了汽化吸热和影响蒸发快慢因素的应用，是一道联系实际的应用题。


15.【答案】各组的电流大小都不一样  每一组数据中a、b、c三处的电流都是相同的  不对的


【解析】解：根据表中数据可知，各组的电流大小都不一样；
纵向比较表中每一组的实验数据，可知每一组数据中a、b、c三处的电流都是相同的；
因各处的电流都相等，故小林的猜想是不对的。
故答案为：各组的电流大小都不一样
每一组数据中a、b、c三处的电流都是相同的；
不对的。
纵向分析表中的数据得出结论；
根据回答。
本题研究串联电路特点，考查数据分析的能力和对串联电路电流特点的理解。


16.【答案】错误的  没有保持定值电阻两端的电压不变


【解析】解：他第一次实验用的是定值电阻的阻值为，闭合开关后，记下电流表的示数为；他第二次实验仅将定值电阻的阻值换为，闭合开关后，记下电流表的示数为，此时定值电阻的阻值换为，没有移动滑动变阻器的滑片，定值电阻变大，分担的电压变大，没有控制好定值电阻两端的电压不变，，他认为电流跟电阻不成反比是错误的。
故答案为：错误的；没有保持定值电阻两端的电压不变。
导体两端的电压一定时，导体中的电流跟导体的电阻成反比。
研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系。
串联电路的电阻起分担电压的作用，电阻越大，分担的电压越大。
正确掌握欧姆定律的电流跟电压、电阻的关系。导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比。
串联电路的电阻起分担电压的作用，并联电路的电阻起分担电流的作用。


17.【答案】、    、


【解析】解：如图所示电路中，当闭合，、断开时，该电路为串联电路，灯、发光；
当、闭合，断开时，灯被短路，不发光，只有发光；
为了避免短路，不能同时闭合开关、，否则电源的两端被导线相连。
故答案为：、；；、。
灯泡串联时灯泡之间相互影响，而并联时灯泡之间互不影响，所以可以通过改变电路图中开关的组合方式，识别电路的连接方式，然后根据电路确定灯泡发光情况。
对于这类题目，要根据题意的开关组合，结合串并联电路的特点，判断出电流的流向，从而判断电路的连接状态。


18.【答案】解：
火线首先接入开关，然后进入灯泡顶端的金属点，零线直接进入螺旋套，如图所示：



【解析】家庭电路中，灯泡的正确连接方法：火线首先接入开关，然后进入灯泡顶端的金属点，零线直接进入螺旋套。
本题考查家庭电路的连接，在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性。


19.【答案】


【解析】解：
由图可知，体温计的分度值是，体温计的示数为。
故答案为：。
读取温度计或体温计的示数时，首先要明确它们的分度值，读数时视线与液柱最高处所对刻度相垂直。
本题考查了体温计的读数，属于基础性题目。


20.【答案】小  温度计的玻璃泡碰到容器底部  99


【解析】解：从水被加热到沸腾前的过程中，会观察到由烧杯底上升的气泡大小逐渐变小；
温度计使用时，玻璃泡不能接触容器底或容器壁，此同学使用时的错误是：温度计的玻璃泡碰到容器底部
此温度计的分度值为，且液柱上表面对准了下面一格，即水的沸点是。
故答案为：小；温度计的玻璃泡碰到容器底部； 99。
水沸腾前，烧杯底部水的温度较高，越往上水的温度越低，气泡上升过程中，遇冷收缩，且气泡中的水蒸气不断液化为液态，故越来越小；
温度计使用时，玻璃泡不能接触容器底或容器壁；
温度计读数时，先看清分度值，区分是“零上”还是“零下”，视线要与液面相平。
本题考查温度计的使用和读数方法，难度不大。


21.【答案】水吸收的热量多  物质的种类  比热容


【解析】解：
用两个相同的电加热器分别给盛在了两个杯子里质量相等的水和煤油加热，使它们升高相同的温度，我们发现加热水用的时间长，说明水吸收的热量多，即水的吸热能量强；
由可知，物质吸收热量的多少，不只与质量和升高的温度这两个因素有关，还与物质种类有关；
实验表明，质量相等的水和煤油，升高同样的温度，所吸收的热量一般不同，这是物质的一种特性，用比热容表示。
故答案为：水吸收的热量多；物质的种类；比热容。
用相同的热源给水和煤油加热，水和煤油升高相同的温度，吸收的热量不同，因此吸热本领不同；
物体吸收热量的多少与三个因素有关：物体的质量；物质的种类；物体升高的温度，因此要用控制变量法去研究；
为了描述相同质量的不同物质在升高相同的温度时，吸收的热量不同，而引入了物理量：比热容。
在以后的解题过程中，经常遇到用相同的电热器、酒精灯加热的信息，此时就隐含着一个信息：加热时间的长短可以表示物体吸收热量的多少。这是一种转换的方法。


22.【答案】  断开  大  断开开关  将电流表正负接线柱对调  10 电流与电压成正比


【解析】解：
由欧姆定律可知，伏安法测电阻就是应用这个原理；为了电路安全，在连接电路过程中，开关应处于断开状态；为了保护电路，闭合开关前应将滑动变阻器的滑片调至阻值最大的位置；
闭合开关时发现电流表指针反向偏转，说明电流表正负接线柱反接了，只需断开开关，将电流表正负接线柱对调即可。
用公式得：
；
；
；
则待测电阻的阻值为：；
分析数据可知，电阻值一定，电压变为原来的几倍，电流就变为原来的几倍，故可得到的结论：当电阻一定时，电流与电压成正比。
故答案为：；断开；大；断开开关；将电流表正负接线柱对调；；电流与电压成正比。
伏安法测电阻的原理是：；连接电路时开关要断开，将滑动变阻器的滑片滑倒电阻最大位置；
电流表接入电路时，电流要从正接线柱流入，从负接线柱流出；
分别求出三组的电阻值，然后去平均值；根据电阻、电流、电压的关系得出结论。
本题是关于伏安法电阻的实验，考查了实验原理、实验操作及电阻的计算等，都是常考问题，要掌握好。


23.【答案】


【解析】解：电阻箱和待测电阻并联，分别用两个开关控制，电流表接在干路上，如图所示：

实验步骤为：
第一步：开关断开，按电路图连接电路。
第二步：闭合开关，断开开关，记下电流表的示数I；
第三步：断开开关，闭合开关，调节电阻箱到适当位置，使电流表的示数等于I，记下此时电阻箱的阻值R；
的表达式：。
故答案为：
电路图如上图所示；
第二步：闭合开关，断开开关，观察并记录电流表的指针偏转位置，并记下电流表的示数I；
第三步：断开开关，闭合开关，调节电阻箱到适当位置，观察电流表的指针，使电流表的示数等于I，记下此时电阻箱的阻值R；
。
测的阻值，没有电压表，但有能表示阻值的电阻箱，可以使与电阻箱并联，使电压相等。可采用等效替代的方法，首先把与电流表串联在电源上，电流表有示数为I，再把电阻箱和电流表串联在电源上，调节电阻箱，使电流表的示数也为I，的阻值与电阻箱的阻值相等。
本题采用等效替代的方法，利用两个支路到达相等的刻度值，确定电阻的大小。


24.【答案】解：热水器水吸收热量，即由太阳能转化而来：


；
由题，
所以。
答：此期间水吸收的热量是由太阳能转化而来；
如果这些热量是由燃烧煤气来提供，则需完全燃烧立方米的煤气。


【解析】知道水的质量、水的比热容、水的温度变化利用吸热公式计算热水器水吸收热量；
知道，而，可计算需要煤气的体积。
本题考查了燃料燃烧放热公式、吸热公式的运用，要求灵活掌握，注意气体燃料热值单位。


25.【答案】解：当开关S断开时，电阻与串联，电流表测电路电流，
串联电路总电阻等于各分电阻之和，所以电路中的总电阻为：，
由欧姆定律可得电流表的示数为：，
两端的电压为：；
当开关S闭合时，被短路，电路为的简单电路，所以电流表的示数为：，
两端的电压为0V。
答：当开关S断开时，电路中的总电阻为，电流表的示数为，两端的电压为3V；
当开关S闭合时，电流表的示数为，两端的电压为0V。


【解析】当开关S断开时，电阻与串联，电流表测电路电流，根据串联电路特点和欧姆定律可计算电路的总电阻，通过电路的电流和两端的电压；
当开关S闭合时，被短路，两端的电压为0，电路为的简单电路，根据欧姆定律可计算电流表的示数。
本题考查串联电路特点和欧姆定律的灵活运用，题目难度不大。


26.【答案】解：闭合开关，断开开关、，为的简单电路，电流表示数为，
根据欧姆定律可得，电源电压：
；
闭合开关，断开开关、，、串联，滑动变阻器滑片置于中点位置时，电压表测变阻器的电压的示数为4V，则电路中的电流：
，
根据串联电路的规律和欧姆定律可得，的阻值：
；
闭合开关、和，、并联，电压表测电源电压，电流表测干路电流，
根据并联电路各支路互不影响，通过的电流为不变，
电流表的量程为，则干路电流最大为，
由并联电路电流的规律，通过变阻器的最大电流：
，
由欧姆定律可得，变阻器连入电路的最小电阻：
；
当变阻器滑片移动最左端时，变阻器接入阻值最大，总电流最小，没有超过电流表量程，故变阻器的最大电阻为，
在不损坏电流表、电压表的情况下，滑动变阻器的阻值取值范围为。
答：闭合开关，断开开关、，电流表示数为，电源电压为8V；
闭合开关，断开开关、，滑动变阻器滑片置于中点位置时，电压表的示数为4V，的阻值为；
闭合开关、和，在不损坏电流表、电压表的情况下，滑动变阻器的阻值取值范围为。


【解析】闭合开关，断开开关、，为的简单电路，已知电流表示数，根据欧姆定律求出电源电压：
闭合开关，断开开关、，、串联，根据电压表测变阻器的电压的示数为4V，由欧姆定律得出电路的电流，根据串联电路的规律和欧姆定律求出；
闭合开关、和，、并联，电压表测电源电压，电流表测干路电流，根据并联电路各支路互不影响，可知通过的电流，由并联电路电流的规律得出通过变阻器的最大电流，由欧姆定律求出变阻器连入的最小电阻；
当变阻器滑片移动最左端时，没有超过电流表和电压表量程，故变阻器的最大电阻为，据此确定答案。
本题考查串联电路的规律及欧姆定律的运用，关键是电路的识别。
