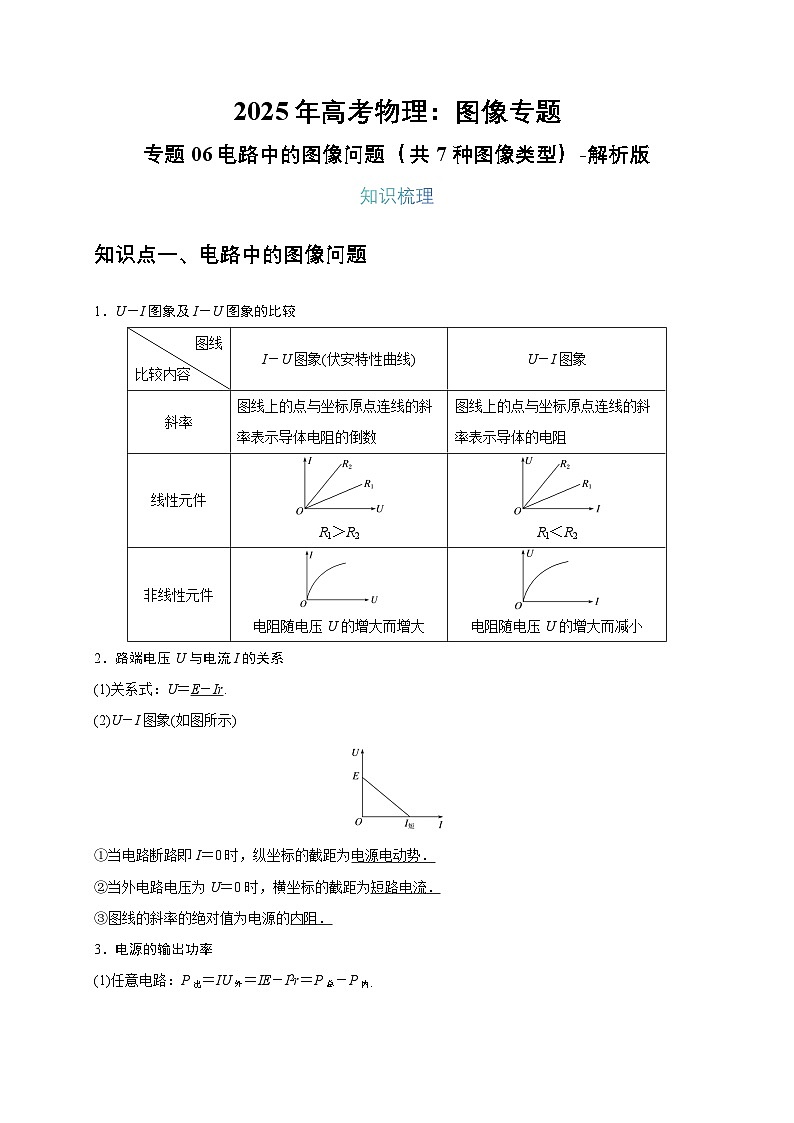

2025年高考物理：图像专题 专题06电路中的图像问题（共7种图像类型）-学案解析版

这是一份2025年高考物理：图像专题 专题06电路中的图像问题（共7种图像类型）-学案解析版，共20页。学案主要包含了电路中的图像问题，其他图像问题等内容，欢迎下载使用。
知识梳理
知识点一、电路中的图像问题
1．U－I图象及I－U图象的比较
2．路端电压U与电流I的关系
(1)关系式：U＝E－Ir.
(2)U－I图象(如图所示)
①当电路断路即I＝0时，纵坐标的截距为电源电动势．
②当外电路电压为U＝0时，横坐标的截距为短路电流．
③图线的斜率的绝对值为电源的内阻．
3．电源的输出功率
(1)任意电路：P出＝IU外＝IE－I2r＝P总－P内．

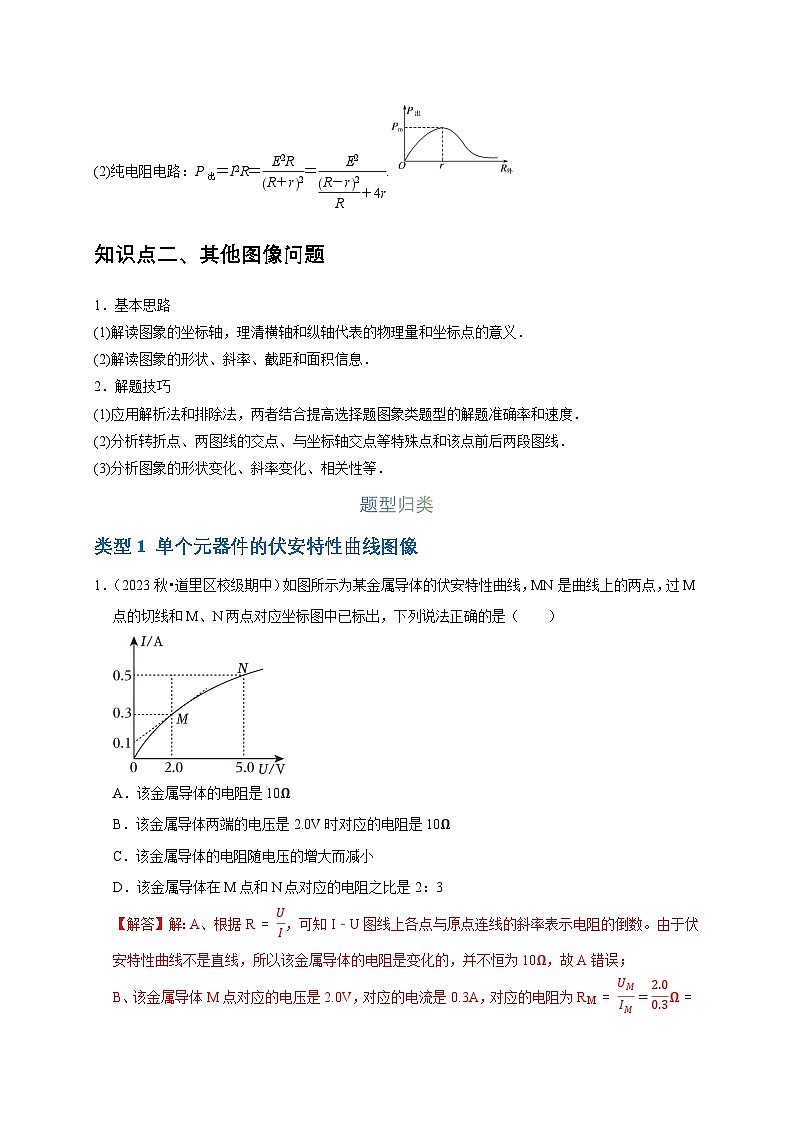

(2)纯电阻电路：P出＝I2R＝eq \f(E2R,R＋r2)＝eq \f(E2,\f(R－r2,R)＋4r).
知识点二、其他图像问题
1．基本思路
(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义．
(2)解读图象的形状、斜率、截距和面积信息．
2．解题技巧
(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度．
(2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线．
(3)分析图象的形状变化、斜率变化、相关性等．
题型归类
类型1 单个元器件的伏安特性曲线图像
1．（2023秋•道里区校级期中）如图所示为某金属导体的伏安特性曲线，MN是曲线上的两点，过M点的切线和M、N两点对应坐标图中已标出，下列说法正确的是（ ）
A．该金属导体的电阻是10Ω
B．该金属导体两端的电压是2.0V时对应的电阻是10Ω
C．该金属导体的电阻随电压的增大而减小
D．该金属导体在M点和N点对应的电阻之比是2：3
【解答】解：A、根据R=UI，可知I﹣U图线上各点与原点连线的斜率表示电阻的倒数。由于伏安特性曲线不是直线，所以该金属导体的电阻是变化的，并不恒为10Ω，故A错误；
B、该金属导体M点对应的电压是2.0V，对应的电流是0.3A，对应的电阻为RM=UMIM=2.00.3Ω=203Ω，故B错误；
C、根据I﹣U图线上各点与原点连线的斜率表示电阻的倒数，由图可知该金属导体的电阻随电压的增大而增大，故C错误；
D、N点对应的电阻是RN=UNIN=5.00.5Ω＝10Ω，则金属导体在M点和N点对应的电阻之比是RM：RN=203：10＝2：3，故D正确。
故选：D。

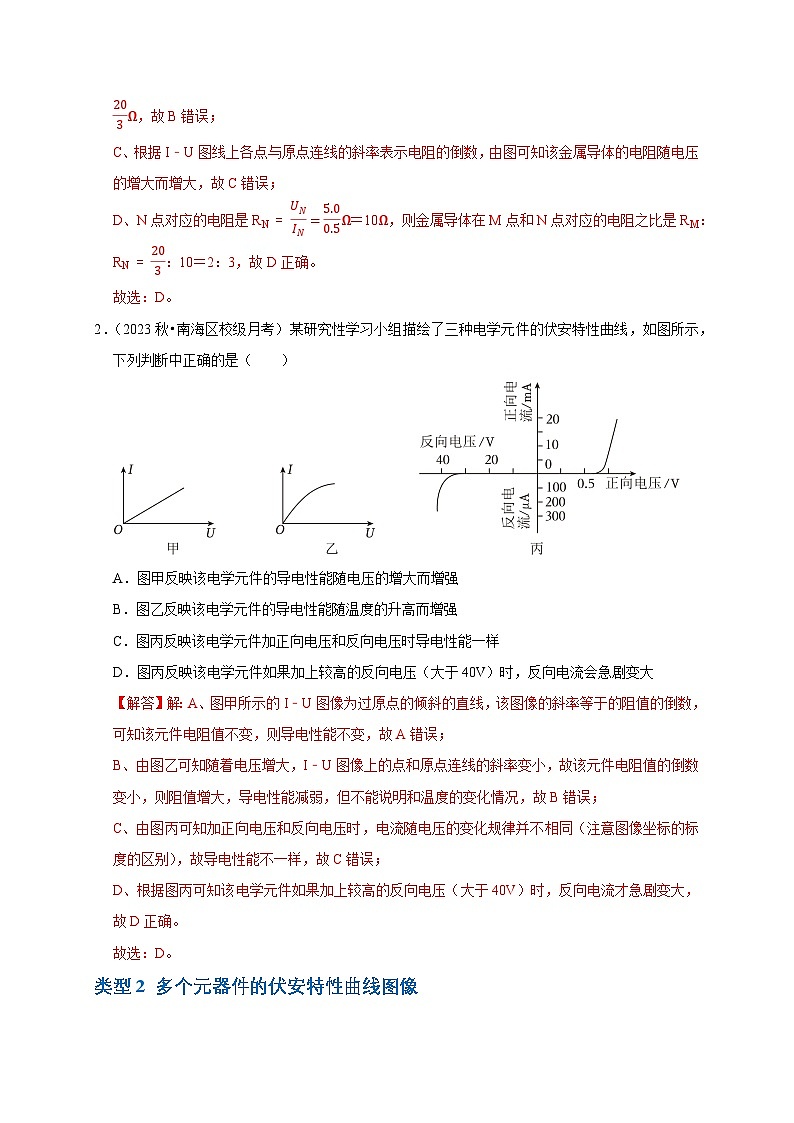

2．（2023秋•南海区校级月考）某研究性学习小组描绘了三种电学元件的伏安特性曲线，如图所示，下列判断中正确的是（ ）
A．图甲反映该电学元件的导电性能随电压的增大而增强
B．图乙反映该电学元件的导电性能随温度的升高而增强
C．图丙反映该电学元件加正向电压和反向电压时导电性能一样
D．图丙反映该电学元件如果加上较高的反向电压（大于40V）时，反向电流会急剧变大
【解答】解：A、图甲所示的I﹣U图像为过原点的倾斜的直线，该图像的斜率等于的阻值的倒数，可知该元件电阻值不变，则导电性能不变，故A错误；
B、由图乙可知随着电压增大，I﹣U图像上的点和原点连线的斜率变小，故该元件电阻值的倒数变小，则阻值增大，导电性能减弱，但不能说明和温度的变化情况，故B错误；
C、由图丙可知加正向电压和反向电压时，电流随电压的变化规律并不相同（注意图像坐标的标度的区别），故导电性能不一样，故C错误；
D、根据图丙可知该电学元件如果加上较高的反向电压（大于40V）时，反向电流才急剧变大，故D正确。
故选：D。
类型2 多个元器件的伏安特性曲线图像
3．（2022秋•牡丹江校级期末）如图所示，A、B、C为三个通电导体的I﹣U关系图象。由图可知（ ）
A．三个导体的电阻关系为RA＞RB＞RC
B．三个导体的电阻关系为RA＜RB＜RC
C．若在导体B两端加上10V的电压，通过导体B的电流是5A
D．若在导体B两端加上10V的电压，通过导体B的电流是40A
【解答】解：AB．在I﹣U图中图像的斜率表示电阻的倒数，所以三个电阻的大小关系为
RC＞RB＞RA，故A错误，B正确；
CD．图像的斜率表示电阻的倒数，由图可知，导体B的电阻为
RB=41.0Ω=4Ω
在导体B两端加上10V的电压，根据欧姆定律，则通过导体B的电流是
I=URB=104A=2.5A
故CD错误。
故选：B。
4．（2023秋•丰台区期中）某同学通过实验，描绘出了两个电阻R1、R2的伏安特性曲线，如图所示，两条图线交于点P，R2的图像在P点的切线与纵轴的交点值为0.4。下列说法正确的是（ ）
A．R1的电阻为0.5Ω
B．当U＝1V时，R2与R1的电阻相等
C．R2的电阻随电压的增大而减小
D．当U＝1V时，R2的电阻为10Ω
【解答】解：ABD．由图像得，当U＝1V时，通过两个电阻的电流均为0.5A，根据欧姆定律可得R1、R2的阻值均为：R=UI=10.5Ω=2Ω，故AD错误，B正确；
C．I﹣U图像上某点与坐标原点连线的斜率的倒数等于电阻值。R2的伏安特性曲线为曲线，随电压的增大，其对应的图像上的点与坐标原点连线的斜率的倒数变大，故R2的电阻随电压的增大而增大，故C错误。
故选：B。
5．（2023秋•仓山区校级期中）如图为电阻A、B的伏安特性曲线，下列说法正确的是（ ）
A．电阻A为线性元件，其阻值为0.2Ω
B．随着所加电压的增大，电阻B的阻值增大
C．电阻B的图线上某点切线的斜率为其相应状态的阻值
D．在两图线的交点P处，电阻A的阻值等于电阻B的阻值
【解答】解：A、电阻A的伏安特性曲线是直线，所以电阻A为线性元件，其阻值RA=UI=Ω，故A错误；
BC、电阻B的图线上某点与原点的连线的斜率的倒数为其相应状态的阻值，由图可知，随着电压的增大，各点与原点连线的斜率增大，电阻减小，故BC错误；
D、两图线的交点，U和I相等，由电阻的定义式R=UI可知此时A、B两电阻阻值相等，故D正确。
故选：D。
类型3 路端电压随外电阻变化的的U-I或P-I图像
6．（2023•九龙坡区开学）小帅按图甲电路进行实验，电压表量程为0～3V，电流表量程为0～0.6A。在电路元件安全的前提下，适当移动R2的滑片P，记录电压表和电流表的数据并绘制成如图乙的I﹣U图象；接着将R1换为定值电阻R3。将电压表取下后并联在R3两端，移动R2的滑片，某时刻电压表示数为1.6V时，电流表示数为0.4A。则下列判断正确的是（ ）
A．电源电压为4V
B．R2与R1串联时，滑片P向右移动，电压表与电流表的示数之比变小
C．R2与R3串联时，R2能够取到的最小值为6Ω
D．R1与R3的阻值之比为4：15
【解答】解：A．由乙图可知，电流等于零时，电压表示数为6V，即电源电压为6V，故A错误；
B.R1与R2串联时，滑片P向右移动，电压表与电流表的示数之比等于R2的阻值，因R2变大，则该比值变大，故B错误；
D.由乙图可知，R1＝|ΔUΔI|=30.2Ω＝15Ω又R3=U'I'=1.60.4Ω＝4Ω
R1与R3的阻值之比为15：4
故D错误。
C.R2与R3串联时，最大电流Im=UR2+R3=64+R2=0.6A
解得R2能够取到的最小值为6Ω，故C正确。
故选：C。
7．（2023秋•仓山区校级期中）如图甲所示，M为电动机，当滑动变阻器R的触头P从一端滑到另一端的过程中，两个电压表的示数随电流表示数的变化情况如图乙所示。已知电流表示数小于0.2A时，电动机不发生转动，各电表均视为理想电表。下列说法正确的是（ ）
A．滑动变阻器的最大阻值为3Ω
B．电路中电源的内阻为0.2Ω
C．此过程电动机的最大发热功率为0.90W
D．此过程电动机的最大输出功率为0.54W
【解答】解：B、由题意可知，当通过电动机的电流小于0.2A时，电动机不发生转动，电动机属于纯电阻元件，其U﹣I图线应为直线，当通过电动机的电流大于0.2A时，电动机属于非纯电阻元件，U﹣I图线将不再是直线，结合图像可知，当电流为0.1A时，路端电压为3.4V，此时滑动变阻器接入回路的电阻最大；当电流为0.3A时，路端电压为3.0V，此时滑动变阻器接入回路的电阻为零，根据闭合电路欧姆定律可得E＝I1r+U1＝I2r+U2
代入数据解得：E＝3.6V，r＝2Ω，故B错误；
A、电动机线圈电阻为rM=0.8-Ω=4Ω
根据欧姆定律得：U1＝I1（rM+RP）
解得滑动变阻器的最大阻值为：RP＝30Ω，故A错误；
C、当I2＝0.3A时，流过电动机的电流最大，则电动机的发热功率最大，且电动机的最大发热功率为PrM=I22rM=0.32×4W=0.36W，故C错误；
D、当U2＝3.0V，电动机输出功率最大，电动机的最大输出功率为PM＝U2I2﹣PrM＝0.3×3﹣0.36W＝0.54W，故D正确。
故选：D。
类型4 电源的路端电压U-I图与外电阻的电压U-I图组合问题
8．（2023秋•洛阳期中）某电源和某额定电压6V、额定功率12W的小灯泡U﹣I图像如图甲中①、②图线所示，现将该电源和小灯泡组成图乙所示电路，下列说法正确的是（ ）
A．小灯泡此时的电阻为3Ω
B．小灯泡消耗的电功率为4.32W
C．电源的总功率为9W
D．如果把小灯泡换成某一定值电阻，则电源的输出功率可能变大
【解答】解：A、根据两图线的交点读出该电源和小灯泡组成图乙所示电路时路端电压为U＝3V，电流为I＝1.5A，则小灯泡此时的电阻为R=UI=31.5Ω＝2Ω，故A错误；
B、小灯泡消耗的电功率为P＝UI＝3×1.5W＝4.5W，故B错误；
C、由电源的U﹣I图线①可知，电源的电动势E＝6V，则电源的总功率为P总＝EI＝6×1.5W＝9W，故C正确；
D、由电源的U﹣I图线①可知，电源的内阻r＝|ΔUΔI|=63Ω＝2Ω，则R＝r，所以此时电源的输出功率最大，如果把小灯泡换成某一定值电阻，则电源的输出功率不可能变大，故D错误。
故选：C。
9．（2023秋•南岗区校级期中）如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的图线，曲线Ⅲ是一个小灯泡的U﹣I图线.曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P（5，3.75）、Q（6，5）。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（ ）
A．电源1与电源2的内阻之比是2：3
B．电源1与电源2的电动势之比是3：2
C．在这两种连接状态下，小灯泡的电阻之比是9：10
D．在这两种连接状态下，小灯泡消耗的功率之比是8：5
【解答】解：A、在电源的U﹣I图象中，图象的斜率的绝对值表示电源的内电阻，根据电源U﹣I图线，可知，电源1、电源2的内阻分别为
r1=ΔUΔI=108Ω=54Ω，同理，r2=ΔU'ΔI'=1012Ω=56Ω，则r1：r2＝3：2，故A错误；
B、U﹣I图象的纵轴截距表示电动势，故E1＝E2＝10V，即电源1与电源2的电动势之比是1：1，故B错误；
CD、灯泡伏安特性曲线与电源的伏安特性曲线的交点即为灯泡与这电源连接时的工作状态，则连接电源1时，U1＝3.75V，I1＝5A，故灯泡消耗的功率为P1＝U1I1＝18.75W，灯泡的电阻R1=U1I1=3.755Ω＝0.75Ω。连接电源2时，U2＝5V，I2＝6A，故灯泡消耗的功率P2＝U2I2＝30W，灯泡的电阻R2=U2I2=56Ω，故R1：R2＝9：10，P1：P2＝5：8，故C正确，D错误。
故选：C。
10．（2023秋•大连期中）图甲为某电源的U﹣I图线，图乙为某小灯泡的U﹣I图线的一部分，则下列说法中正确的是（ ）
A．电源的内阻为10Ω
B．当小灯泡两端的电压为2.5 V时，它的电阻约为10Ω
C．把电源和小灯泡组成闭合回路，小灯泡的两端的电压约为1.3V
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3W
【解答】解：A、由图甲，根据U＝E﹣Ir可得：电动势E＝4V，内阻r=ΔUΔI=4-10.4Ω＝7.5Ω，故A错误；
B、当小灯泡两端的电压为2.5V时，它的电阻R=UI=2.50.5Ω＝5Ω，故B错误；
CD、把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起，如图所示：
两U﹣I曲线的交点即小灯泡的电压、电流，故U≈1.3V，I≈0.36A，所以，小灯泡的功率P＝UI＝1.3×0.36W≈0.47W；故C正确，D错误；
故选：C。
类型5 电压的U-I和电阻的U-I图谈论功率和效率问题
（多选）11．（2022秋•天山区校级期中）如图所示，A、B分别为电源E和电阻R的U﹣I图线，虚线C过图线 A、B交点的曲线B的切线。现将电源E与电阻R及开关，导线组成闭合电路。由图像可知（ ）
A．电源的电动势为3V，内阻为1Ω
B．R的阻值随电压升高而增大，此时的阻值为1Ω
C．此时电源消耗的热功率为4W，效率约为33.3%
D．若再串联一定值电阻，电源的输出功率可能不变
【解答】解：AC、电源的U﹣I图像A的纵截距表示电源的电动势，由图读出电源的电动势E＝3V，内阻r=ΔUΔI=33Ω=1Ω。
两图线的交点表示该电源直接与电阻 R相连组成闭合电路时工作状态，由图读出此时路端电压U＝1V，电流I＝2A，则电源的总功率为P＝EI＝3×2W＝6W，电源内部消耗的电功率为P内＝I2r＝12×2W＝2W，电源的输出功率为P出＝UI＝1×2W＝2W，因此电源的效率为η=P出P×100%=26×100%≈33.3%，故AC正确；
B、电阻R=UI，其大小等于U﹣I图线B上的点与原点O连线的斜率，可知R随电压的升高而增大，此时电阻值R=UI=12Ω＝0.5Ω，故B错误；
D、当外电路电阻与电源内电阻相等时，电源的输出功率最大，所以串联一个定值电阻后，若外电阻与电源内阻的差值减小，电源的输出功率增大，相反减小。若串联后外电路总电阻大于电源的内阻，根据P﹣R图像知，电源的输出功率也可能不变，故D正确。
故选：ACD。
（多选）12．（2022春•萧县校级期中）图甲为某电源的U﹣I图线，图乙为某小灯泡的U﹣I图线，则下列说法中正确的是（ ）
A．电源的内阻为5Ω
B．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3W
C．小灯泡的电阻随着功率的增大而减小
D．把电源和小灯泡组成闭合回路，电路的总功率约为0.9W
【解答】解：A、根据闭合电路欧姆定律E＝U+Ir变形得U＝E﹣Ir，可知电源的U﹣I图线与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图可得电源的电动势为E＝1.5V，内阻为r＝|1.0-1.50.3Ω=53Ω，故A错误；
BD．把电源和小灯泡组成闭合回路，将在乙中作该电源对应的U﹣I图象，如图所示两U﹣I图线的交点坐标即小灯泡的电压、电流，根据图像读出小灯泡的电压约为：U＝0.5V，电流约为I＝0.6A，所以小灯泡的功率约为：P＝UI＝0.5×0.6W＝0.3W，回路中的总功率约为P总＝EI＝1.5×0.6W＝0.9W，故BD正确；
C、根据乙图可知电流增大，小灯泡的功率增大，根据欧姆定律I=UR变形得R=UI，可知乙图线上某点与原点连线的斜率大小等于小灯泡的电阻大小，所以小灯泡的电阻随着功率的增大而增大，故C错误。
故选：BD。
13．（2022秋•沙依巴克区校级期末）硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象，图线b是某纯电阻电器的U﹣I图象。则在该光照强度下，把该电池和该电器组成一个电路时，电池的（ ）
A．内阻为6.5ΩB．输出功率为12.5W
C．内耗功率为0.22WD．效率为69.2%
【解答】解：A 根据闭合电路欧姆定律得U＝E﹣Ir
当I＝0时，E＝U，由a与纵轴的交点读出电动势为E＝3.6V，根据两图线交点处的状态可知，电阻的电压为2.5V，电流为0.2A，则内阻r=3.6-2.50.2Ω＝5.5Ω，故A错误；
B．电源的路端电压为2.5V，电流为0.2A，则输出功率为P＝2.5×0.2W＝0.5W
故B错误；
C.内阻消耗的功率为Pr＝EI﹣UI＝3.6×0.2W﹣2.5×0.2W＝0.22W，故C正确；
D.电池的效率为η=2.53.6×100%＝69.4%
故D错误；
故选：C。
14．（2022秋•浦东新区校级期末）在图中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路，则下列判断错误的是（ ）
A．电源的电动势为3V，内阻为0.5Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为2W
D．电源的效率为66.7%
【解答】解：A、由图线Ⅰ纵轴截距读出电源的电动势E＝3V，其斜率大小等于电源的内阻，为r＝|ΔUΔI|=36Ω＝0.5Ω，故A正确；
B、电阻R的阻值为R=UI=22Ω＝1Ω，故B正确；
C、由图可知该电源直接与电阻R相连组成闭合电路，路端电压为U＝2V，电流为I＝2A，则电源的输出功率为P出＝UI＝2×2W＝4W，故C错误；
D、电源的效率为η=UIEI×100%=23×100%≈66.7%，故D正确。
本题选错误的，故选：C。
15．（2023秋•金坛区期中）如图所示是流过一个小灯泡的电流随其两端电压变化的关系图，不考虑灯丝体积的变化，则根据小灯泡的伏安特性曲线可判定，下列说法中正确的是（ ）
A．图中M点切线斜率的倒数即为小灯泡电压为4V时的阻值
B．当小灯泡两端的电压为1V时，其灯丝阻值为0.20Ω
C．小灯泡灯丝的电阻率随着灯丝温度的升高而减小
D．把小灯泡接到电动势为5V，内阻为10Ω的电源上时，电源的效率约为40%
【解答】解：A、根据电阻的定义式R=UI可知，图线上每一点与原点连线（即割线）的斜率表示小灯泡电阻的倒数，故A错误；
B、由图可知，当小灯泡两端电压为1V 时，电流大小为0.2A，故其阻值大小为：R=UI=10.2Ω＝5Ω，故B错误；
C、图中电流随电压的增大而增大，灯丝的温度不断升高，割线的斜率不断减小，则灯丝的阻值不断增大，所以小灯泡灯丝的电阻率随着灯丝温度的升高而增大，故C错误；
D、在图上作出电源的I﹣U图线，如图蓝线所示。
电源的I﹣U图线与灯泡的I﹣U图线的交点表示该小灯泡该电源上时的路端电压和电流，由交点坐标可知：把小灯泡接到电动势为5V，内阻为10Ω的电源上时，
路端电压约为U＝2V，电流约为I＝0.3A，则电源的效率约为η=UIEI×100%=UE×100%=25×100%＝40%，故D正确。
故选：D。
类型6 闭合电路中的总功率,输出功率,内阻发热功率P-I图综合问题
16．（2023秋•南海区校级月考）如图甲所示的电路，电源电压保持9V不变，小灯泡标有“6V，6W”的字样，小灯泡的电流随电压的变化曲线如图乙所示。以下说法中错误的是（ ）
A．小灯泡正常发光时的电阻为6Ω
B．滑动变阻器接入电路的阻值为3Ω 时，小灯泡正常发光
C．滑动变阻器接入电路的阻值为14Ω 时，小灯泡的电功率为1W
D．当电压表的示数为4V时，整个电路在10s内消耗的电能是48J
【解答】解：A、小灯泡正常发光时的电压为UL＝6V，正常发光的电功率为PL＝6W
所以小灯泡正常发光时的电阻是RL=UL2PL=626Ω=6Ω，故A正确；
B、小灯泡与滑动变阻器串联，电流相等。小灯泡正常发光的电路的电流为：
I=PLUL=66A=1A
此时接入电路的滑动变阻器的阻值为：
RR=URI=9-61Ω=3Ω，故B正确；
C、由图可知，小灯泡两端的电压为2V时，电流强度的大小为0.5A，故此时小灯泡的电功率为P＝UI＝2V×0.5A＝1W，所以此时滑动变阻器接入电路的阻值为：
R'R=U'RI'=9-20.5Ω=14Ω，故C正确；
D、由图可知，当电压表的示数为4V时，电路中的电流为0.8A，则整个电路在10s内消耗的电能为W＝UIt＝9V×0.8A×10s＝72J，故D错误。
本题选错误的
故选：D。
17．（2023春•庐阳区校级月考）如图所示，a，b为两只灯泡的U﹣I图线，c为某一电源的路端电压U与总电流I的关系图线，图线a与c的交点为A，过A点作图线a的切线（图中未画出），该切线的斜率为k1，图中U1、U2、I1、I2已知，则以下说法正确的是（ ）
A．电源只接a灯泡时，灯泡此时的电阻等于k1
B．电源只接a灯泡和只接b灯泡相比，只接a时，电源内部消耗的功率大
C．电源只接a灯泡和只接b灯泡相比，只接b时，电源的效率高
D．电源的内阻等于U1-U2I2-I1
【解答】解：A、由电阻的定义式R=UI可知，电源只接a灯泡时，灯泡此时的电阻Ra=U1I1
为A点与坐标原点连线的斜率，小于k1，故A错误；
BC、路端电压的U﹣I图像与灯泡的U﹣I图像的交点表示将该灯泡接到电源两端时两灯泡的工作状态，设电源电动势为E，内阻为r，当电源只接a灯泡时，电源内部消耗的功率为P1=I12r
电源的效率为η1=U1E×100%
只接b灯泡时，电源内部消耗的功率为P2=I22r
电源的效率为η2=U2E×100%
由题图可知I1＜I2，U1＞U2，则P1＜P2，η1＞η2，故BC错误；
D、由闭合电路欧姆定律，当电源只接a灯泡时，有E＝U1+I1r
只接b灯泡时，有E＝U2+I2r
联立解得，电源内阻为r=U1-U2I2-I1
故D正确。
故选：D。
18．（2023•绍兴二模）如图甲所示，电动势为0.10V的电池连接一只电流表，两者的内阻忽略不计。电池的一端连接长度为1.0m导线的右端，电流表的另一端接上导线的某一点，x为接点与导线左端的距离，导线由一段金属线1（电阻率为5.6×10﹣8Ω•m）和一段金属线2（电阻率为2.8×10﹣8Ω•m）串接而成，它们的横截面积相同。由电流表测得的电流I，所推得的电路总电阻R和x的图像如图乙所示，下列说法正确的是（ ）
A．导线的左边部分为金属线1
B．导线的横截面积约为1.0×10﹣8m2
C．当x＝0.7m时电池消耗的功率约为0.36W
D．当x＞0.3m时电流表读数I随x变化的关系式近似为I=1.801-xA
【解答】解：A．为方便计算电阻率规定左边的导线为a导线，右边的导线为b导线，由图像可知
x＝0时，Ra+Rb＝48Ω，
x＝0.3m时Rb＝39Ω，
解得：Ra＝9Ω，
根据R＝ρLS解得：ρaρb=0.53
所以左边导线的电阻率小于右边导线的电阻率，所以导线的右边部分为金属线1，导线的左边部分为金属线2，故A错误；
B．根据电阻定律得：ΔR=ρSΔL
所以对左边金属线2代入数据得：S≈1×10﹣6m2，故B错误；
C．根据图像可知，x＞0.3m时
R＝﹣0.055x+0.055
当x＝0.7m时R＝0.0165Ω
电池消耗的功率为：P=E2R
代入数据得：P≈0.61W，故C错误；
D．当x＞0.3m时，由闭合电路欧姆定律得：I=ER
其中R＝﹣0.055x+0.055
解得：I=1.801-xA，故D正确。
故选：D。
类型7 路端电压U-I图、P-U图、效率η-R图综合问题
（多选）19．（2023秋•江北区校级期中）如图甲，移动滑动触头可以改变电源的路端电压，在图乙所示的P﹣U图像中，三条曲线1、2、3分别为电源消耗的功率、电源的内阻消耗的功率、电源的输出功率与路端电压的关系，则（ ）
A．电源的电动势为3V
B．电源的内阻为1Ω
C．电源的最大输出功率为2.25W
D．滑动变阻器的最大阻值为1Ω
【解答】解：AB、电源消耗的总功率P总=EI=EE-Ur=E2r-ErU
由曲线1可知：E2r=9，Er=93
解得：E＝3V，r＝1Ω，故AB正确；
C、当外电阻等于内阻时，电源的输出功率最大，且电源的最大输出功率为Pm=(E2r)2r=E24r=324×1W＝2.25W，故C正确；
D、由图像3可知，外电压等于1.5V时，电源内阻和电源输出功率相等，此时外电阻等于内电阻，为1Ω，外电阻越大，外电压越大，可知滑动变阻器的最大阻值大于1Ω，故D错误。
故选：ABC。
20．（2020秋•南阳期中）用如图所示的实验电路测定小灯泡L（6V，3W）在不同电压下的电功率。改变滑动变阻器滑片的位置，测出多组电压、电流的数据，可得小灯泡在不同电压下的电功率，并作出相应的P﹣U2图象，则在下列图象中可能正确的是（ ）
A．B．
C．D．
【解答】解：根据P＝UI，结合欧姆定律有：P=U2R。
小灯泡的灯丝是金属制作的，灯丝电阻随着温度的升高而增大。
U增大，P增大，电阻也会增大。
P=U2R=1RU2
图象的斜率为1R，由于R随U增大，故斜率减小。
故ABD错误，C正确。
故选：C。
21．（2022秋•历城区校级月考）利用电流表和电压表测定一节干电池的电动势和内电阻。实验电路如图所示。实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化．各示意图中正确反映P﹣U关系的是（ ）
A．B．
C．D．
【解答】解：电源输出功率P＝UI＝U•E-Ur=-1r⋅U2+Er⋅U，P﹣U图象为开口向下的二次函数，故C正确，ABD错误。
故选：C。
图线
比较内容
I－U图象(伏安特性曲线)
U－I图象
斜率
图线上的点与坐标原点连线的斜率表示导体电阻的倒数
图线上的点与坐标原点连线的斜率表示导体的电阻
线性元件

R1＞R2

R1＜R2
非线性元件
电阻随电压U的增大而增大
电阻随电压U的增大而减小
