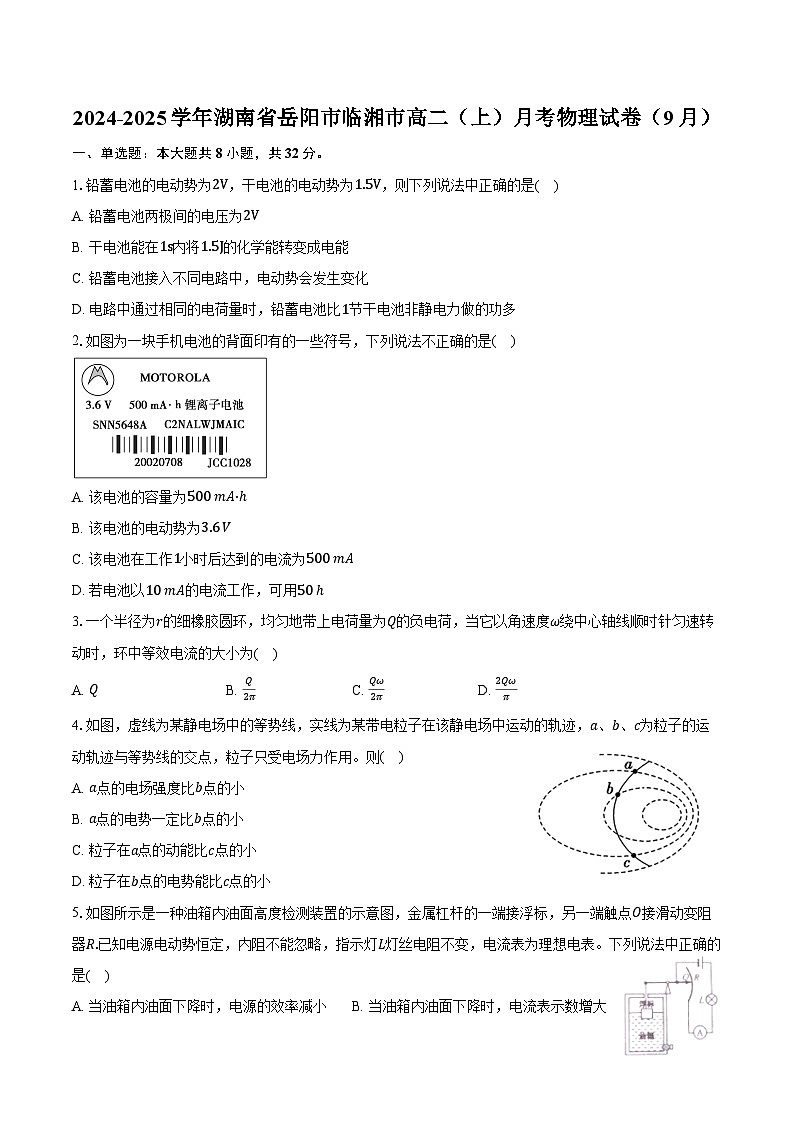

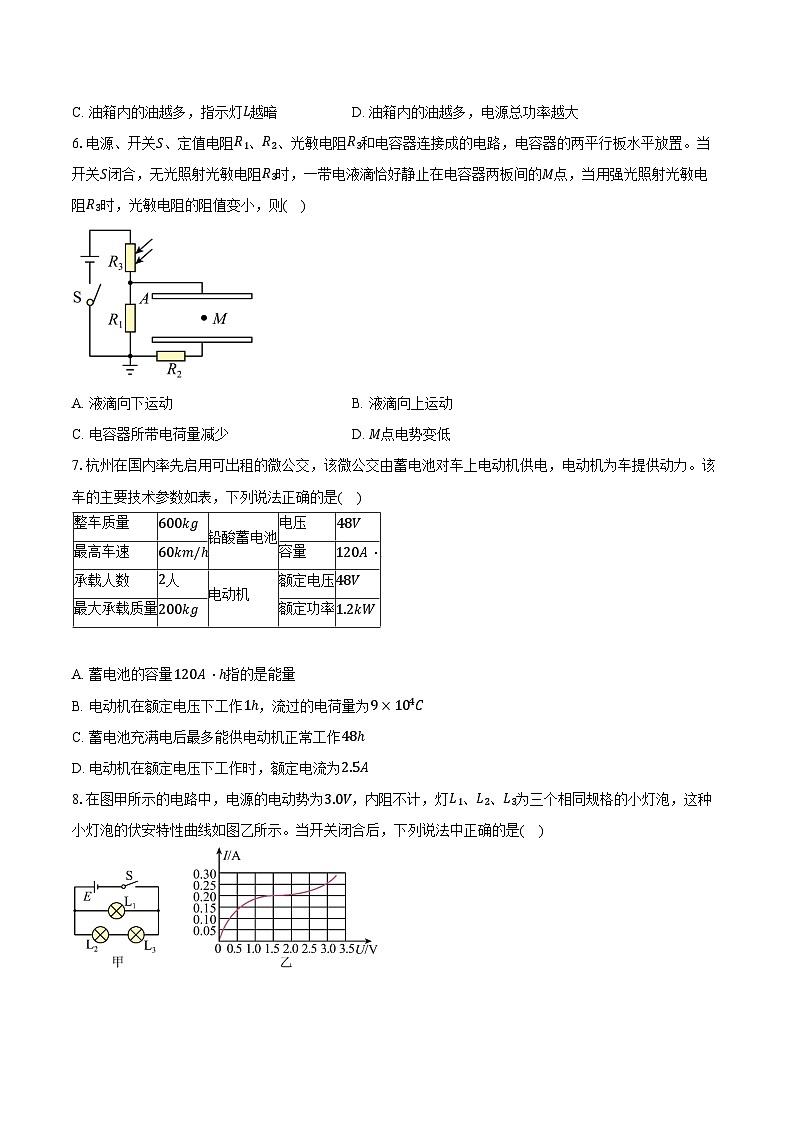

2024-2025学年湖南省岳阳市临湘市高二（上）月考物理试卷（9月）（含解析）

这是一份2024-2025学年湖南省岳阳市临湘市高二（上）月考物理试卷（9月）（含解析），共15页。试卷主要包含了单选题，多选题，实验题，计算题等内容，欢迎下载使用。
1.铅蓄电池的电动势为2V，干电池的电动势为1.5V，则下列说法中正确的是( )
A. 铅蓄电池两极间的电压为2V
B. 干电池能在1s内将1.5J的化学能转变成电能
C. 铅蓄电池接入不同电路中，电动势会发生变化
D. 电路中通过相同的电荷量时，铅蓄电池比1节干电池非静电力做的功多
2.如图为一块手机电池的背面印有的一些符号，下列说法不正确的是( )
A. 该电池的容量为500 mA·ℎ
B. 该电池的电动势为3.6 V
C. 该电池在工作1小时后达到的电流为500 mA
D. 若电池以10 mA的电流工作，可用50 ℎ
3.一个半径为r的细橡胶圆环，均匀地带上电荷量为Q的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流的大小为( )
A. QB. Q2πC. Qω2πD. 2Qωπ
4.如图，虚线为某静电场中的等势线，实线为某带电粒子在该静电场中运动的轨迹，a、b、c为粒子的运动轨迹与等势线的交点，粒子只受电场力作用。则( )
A. a点的电场强度比b点的小
B. a点的电势一定比b点的小
C. 粒子在a点的动能比c点的小
D. 粒子在b点的电势能比c点的小
5.如图所示是一种油箱内油面高度检测装置的示意图，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R.已知电源电动势恒定，内阻不能忽略，指示灯L灯丝电阻不变，电流表为理想电表。下列说法中正确的是( )
A. 当油箱内油面下降时，电源的效率减小B. 当油箱内油面下降时，电流表示数增大
C. 油箱内的油越多，指示灯L越暗D. 油箱内的油越多，电源总功率越大
6.电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成的电路，电容器的两平行板水平放置。当开关S闭合，无光照射光敏电阻R3时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，则( )
A. 液滴向下运动B. 液滴向上运动
C. 电容器所带电荷量减少D. M点电势变低
7.杭州在国内率先启用可出租的微公交，该微公交由蓄电池对车上电动机供电，电动机为车提供动力。该车的主要技术参数如表，下列说法正确的是( )
A. 蓄电池的容量120A⋅ℎ指的是能量
B. 电动机在额定电压下工作1ℎ，流过的电荷量为9×104C
C. 蓄电池充满电后最多能供电动机正常工作48ℎ
D. 电动机在额定电压下工作时，额定电流为2.5A
8.在图甲所示的电路中，电源的电动势为3.0V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关闭合后，下列说法中正确的是( )
A. 灯泡L1的电流为灯泡L2电流的2倍B. 灯泡L1的电阻为7.5Ω
C. 灯泡L2的电阻为12ΩD. 通过电源的电流为0.45A
二、多选题：本大题共3小题，共12分。
9.如图，电路中有ab、cd、ef三根导线。其中一根导线的铜丝是断的，另外两根导线和电源、电阻R1、R2都是完好的。电源电动势为9V。某同学想利用多用电表的直流10V挡检查出断导线，下列说法正确的是( )
A. 若测得ab间电压接近9V，断导线一定是ab
B. 若测得ad间电压接近9V，断导线一定是ef
C. 若测得ac间电压为0，断导线一定是cd
D. 若测得ae间电压为0，断导线一定是ef
10.如图为多级加速器，将一束质子流以初速度v0沿轴线射入长27km的加速隧道，使其加速后相撞，设n个金属圆筒沿轴线排成一串，相间地连到周期性变化的电源上。质子通过圆筒间隙的时间可以忽略不计，则( )
A. 质子在每个圆筒内都做加速运动
B. 质子只在圆筒间的缝隙处做加速运动
C. 质子经过每个筒的时间越来越长
D. 质子每到达一个间隙，电源的正负极就要发生改变
11.如图所示，电源电动势E=14V，内阻r=1Ω，小灯泡L标有“2V，4W”，电动机的内阻rm=0.5Ω，当变阻器调到R=1Ω，小灯泡和电动机正常工作。则( )
A. 电动机流过的电流为2A
B. 电动机的热功率为1W
C. 电动机两端电压为8V
D. 电动机的输出功率为14W
三、实验题：本大题共2小题，共18分。
12.使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要粗测保护电阻Rx的阻值，给定的器材有：多用电表，电流表，电阻箱，导线若干。实验时，将多用电表调至×1Ω挡，调好零点，完成下列填空：

(1)仪器连线如图1所示(a和b是多用电表的两个表笔)，若两电表均正常工作，则表笔a为_____(填“红”或“黑”)色；
(2)将电阻箱的阻值调到合适的数值；
(3)闭合S1，S2，读出电流表示数为I，电阻箱读数为9.5Ω，断开S2，调节电阻箱的阻值，使电流表示数仍为I，此时电阻箱读数为3.0Ω。则保护电阻的阻值Rx=_____Ω。(计算结果保留一位小数)
(4)S2断开，S1闭合，调节R，得到多组R和I的数值，并画出1I−R图像，如图2所示，由图像可得，电源电动势E=_____V，内阻r=____Ω。(计算结果保留一位小数)
13.在实验室内要测量一节干电池(电动势约为1.5V，内阻小于1Ω)的电动势和内阻，实验室提供的用于实验的器材除了开关、导线外，还有：电压表(0∼3V)、电流表(0∼0.6A)、滑动变阻器(0∼20Ω)、定值电阻R0(阻值1.0Ω)

(1)按照电路图进行实验，测量得到7组U、I数据，在U−I图像中描点、画图，得到的U−I图像如图所示，由图像可得被测电池的电动势E=_____V，电池内电阻r=_____Ω。(结果均保留2位小数)
(2)由于实验存在系统误差，导致电动势和内电阻的测量值相对于真实值都有偏差，通过分析可知，E测_____E真，r测_____r真。(选填“大于”、“小于”或“等于”)
四、计算题：本大题共4小题，共40分。
14.如图所示为直流电动机提升重物装置，电动机的内阻一定，闭合开关K，当把它接入电压为U1=0.2V的电路时，电动机不转，测得此时流过电动机的电流是I1=0.4A；当把电动机接入电压为U2=4.0V的电路中，电动机正常工作且电动机匀速提升重物，工作电流是I2=1.0A，求：
(1)电动机线圈的电阻r；
(2)当U2=4.0V电动机正常工作时的输出功率及电动机的效率；
(3)如果重物质量m=0.5kg，当U2=4.0V时电动机提升重物的速度大小是多少？(g取10m/s2)
15.有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。求：
(1)要把它改装为量程0∼3V的电压表，要串联多大的电阻？
(2)要把它改装为量程0∼15mA的电流表，要并联多大的电阻？
16.喷墨打印机的原理示意图如图所示，其中墨盒可以喷出墨汁液滴，此液滴经过带电室时被带上负电，带电多少由计算机按学体笔画高低位置输入信号加以控制。带电后液滴以一定的初速度进入偏转电场，带电液滴经过偏转电场发生偏转后打到纸上，显示出字体。计算机无信号输入时，墨汁液滴不带电，径直通过偏转板最后注入回流槽流回墨盒。
设偏转板长L1=1.6cm，两板间的距离d=0.5cm，两板间的电压U=8.0×103V，偏转板的右端距纸的距离L2=3.2cm。若一滴墨汁液滴的质量m=1.6×10−10kg，墨汁液滴以v0=20m/s的初速度垂直电场方向进入偏转电场，此液滴打到纸上的点距原入射方向的距离为2.0mm。忽略空阻力和重力作用。
(1)求偏转板间电场强度E的大小。
(2)求这滴液滴通过带电室后所带的电量q。
(3)若要使纸上的字体放大，可通过调节两极板间的电压或调节偏转板右端距纸的距离L2来实现。现调节L2，使纸上的字体放大10%，调节后偏转板的右端距纸的距离L2′为多大？
17.如图所示，在E=1×103N/C的竖直匀强电场中，有一光滑的半圆形绝缘轨道QPN竖直放置与一水平绝缘轨道MN相切连接，P为QN圆弧的中点，其半径R=40cm，一带正电的电荷量q=10−4C的小滑块质量m=20g，与水平轨道间的动摩擦因数μ=0.4，从位于N点右侧s=1.5m处的M点以初速度v0向左运动，取g=10m/s2。求：
(1)若滑块初速度v0为6m/s，则滑块通过P点时对轨道P点的压力是多大？
(2)若使小滑块能通过Q点，问小滑块从M点出发时的初速度满足什么条件？
(3)若使小滑块在上滑过程中不离开轨道QPN(Q点、N点除外)问小滑块从M点出发时的初速度满足什么条件？
答案解析
1.D
【解析】A.铅蓄电池处于开路时，两极间的电压为2V，所以A错误；
B.干电池每通过1C电量能将1.5J的化学能转变成电能，所以B错误；
C.铅蓄电池接入不同电路中，电动势不会发生变化，所以C错误；
D.电动势表示电源将其它形式的能转化为电能的本领，所以电路中通过相同的电荷量时，铅蓄电池比1节干电池非静电力做的功多，则D正确；
故选D。
2.C
【解析】解：A、B、由电池的铭牌读出：该电池的容量为500mA⋅ℎ，电动势为3.6V.故AB正确。
C、电池的容量不是电池在工作1小时后达到的电流为500mA.故C错误。
D、由q=It得知，若电池以10mA的电流工作，可用50小时。故D正确。
本题选错误的，故选：C
根据铭牌读出电池的容量和电动势．电池的容量是指电池能释放的总电量，根据电流的定义式求出该电池以10mA的电流工作可用的时间．
本题考查读取电池铭牌信息的能力．电池的容量是指电池所能释放的总电量．
3.C
【解析】负电荷运动的周期T=2πω，则电流I=qt=QT=Qω2π，故C正确，ABD错误。
故选C。
4.D
【解析】解：A、由图可知a点等势线分布较b点较密，故a点比b点场强大，故A错误；
B、根据轨迹可知粒子所受电场力的方向向右，但由于不知带电粒子的电性，故无法判断场强方向，也就无法判断a点和b点的电势，故B错误；
CD、根据电场线与等势线处处垂直，电场力指向轨迹的凹侧，可知粒子从a到c的过程先是电场力与速度方向夹锐角，电场力做正功，粒子动能增大，电势能减小，后是电场力与速度方向夹钝角，电场力做负功，动能减小，电势能增加，反之若是从c到a的过程也是电场力先做正功，后做负功，所以粒子在a、c之间运动过程中的动能先增大后减小，电势能先减小后增大，由于a、c在同一等势线上，故粒子在a点和c点动能相等，在b点的电势能比c点的小，故C错误，D正确。
故选：D。
根据等势线的疏密程度判断电场强度；根据电场方向判断电势；电场力做功来判断动能大小和电势能的大小。
明确电场力做功对应动能的变化，判断电势能的变化，题中没有告诉粒子电性，所以只能通过做功的正负来判断能量的变化。
5.D
【解析】解：AB、当油面下降时，浮标位置降低，在杠杆作用下，滑动变阻器的滑片O向上移动，滑动变阻器连入电路的阻值变大，电流为I=UR+r+RL，知电路中的电流变小，电流表示数变小，当油面下降时，浮标位置降低，在杠杆作用下，滑动变阻器的滑片O向上移动，滑动变阻器连入电路的阻值变大，路端电压增大，根据电源的效率公式η=IUIE=UE，可知电源的效率一定增大，故AB错误；
C、油箱内的油越多时，浮子上升，滑片下移，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据欧姆定律可知，电路中的电流变大，指示灯L越亮，故C错误；
D、油箱内的油越多时，浮子上升，滑片下移，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据欧姆定律可知，电路中的电流变大，根据电源总功率P=IE，可知总功率变大，故D正确。
故选：D。
分析电路结构，明确该装置涉及到浮力、杠杆、滑动变阻器、电流表等相关知识。变阻器R与定值电阻R′是串联在电路中，油量表是电流表，测量的是电路中的电流。油面上升时通过浮子和杠杆使滑动变阻器连入的电阻变小，电路中的电流变大；油面下降时通过浮子和杠杆使滑动变阻器连入的电阻变大，电路中的电流变小。
灵活运用滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。本题是一道力学和电学的综合题，要做到学以致用，本题符合新课标的要求。
6.B
【解析】AB.当无光照射时，带电液滴恰好静止，液滴所受重力和电场力是一对平衡力；当用强光照射光敏电阻R3时，光敏电阻的阻值变小，电路中电流增大，R1两端间的电压增大，电容器两端的电压增大，板间场强增大，液滴所受的电场力增大，液滴向上运动，故 A错误，B正确；
C.电容器两端的电压增大，电容不变，由Q=CU可知，电容器所带电荷量增大，故 C错误；
D.电容器的下极板接地，则下极板的电势始终为0，有φM=U=Ed1，板间场强增大，而M点与下极板的距离不变，则M点与下极板的电压增大，则M点的电势增大，故D错误。
故选B。
7.B
【解析】A.蓄电池的容量120A⋅ℎ指的是电量，不是能量，选项 A错误;
D.电动机在额定电压下工作时，额定电流为I=PU=120048A=25A，选项D错误；
B.电动机在额定电压下工作1ℎ，流过的电荷量为q=It=25×3600C=9×104C，选项B正确；
C.蓄电池充满电后最多能供电动机正常工作t=120A⋅ℎ25A=4.8ℎ，选项C错误。
8.D
【解析】A.灯L2、L3串联，则
U2=U3=1.5V
根据图乙可知
I2=I3=0.20A
而
U1=3V
根据图乙可知
I1=0.25A
则
I1I2=
故A错误；
B.根据部分电路的欧姆定律可得
RL1=U1I1=3V0.25A=12Ω
故B错误；
C.根据部分电路的欧姆定律可得
RL2=U2I2=Ω
故C错误；
D.通过电源的电流即为干路电流，根据以上分析可得
I=I1+I2=0.25A+0.20A=0.45A
故D正确。
故选D。
9.AD
【解析】红表笔接在a点，黑表笔依次接在其它点，观察电表示数：
①黑表笔如果接在e点或者d点时，电表示数为9V，说明ef段导线无断路；如果接在e点或者d点时，电表示数为0V，说明ef段导线断路；
②如果接在b点或者c点时电表示数为9V，说明cd、ef段导线无断路，断路必定在ab段；
如果接在b点或者c点时，电表示数为0V，说明cd或者ef段导线有断路；
然后黑表笔如果接在e点或者d点时，若电表示数为9V，说明ef段导线无断路，断路必定在cd段；
如果接在e点或者d点时，电表示数为0V，说明ef段导线断路，其他段完好。
故选AD。
10.BD
【解析】解：AB.由于圆筒为金属圆筒，由图可知，每个圆筒的连接情况，可知圆筒上各点的电势都相等，是个等势体，圆筒中场强为零，质子在圆筒中不受电场力，做匀速直线运动，在圆筒缝隙处做加速运动，故A错误，B正确；
CD.要使质子每次经过圆筒间缝隙处时做加速运动，则质子穿过每个圆筒的时间恰为交变电流的半个周期，即质子每到达一个间隙，电源的正负极就要发生改变，因经过每个筒的时间不变，而速度越来越大，故筒的长度要越来越长，故C错误，D正确。
故选：BD。
由圆筒为金属圆筒，可根据连接情况，得到质子在圆筒内的受力和运动情况；为使质子每次经过缝隙做加速运动，可得到交变电流的周期与质子运动的周期关系，从而得到筒的长度变化。
本题考查质子在交变电场中的运动，关键信息是：为保证质子每次在缝隙中恰好做加速运动，其在缝隙和圆筒中运动的周期，应恰好与交变电场的周期相同。
11.ACD
【解析】解：A、小灯泡正常工作，流过小灯泡的电流为
I=PLUL=42A=2A
电动机与小灯泡串联，通过的电流相等，则电动机流过的电流为2A，故A正确；
B、电动机的热功率为P热=I2rm=22×0.5W=2W，故B错误；
C、由闭合电路欧姆定律得E=UM+UL+IL(r+R)，解得电动机两端电压为UM=8V，故C正确；
D、电动机输入的电功率为
P电=UMI=8×2W=16W
电动机的输出功率为
P出=P电−P热=16W−2W=14W，故D正确。
故选：ACD。
小灯泡正常工作，由功率公式P=UI计算小灯泡的电流，电动机流过的电流等于小灯泡的电流；根据P热=I2rm求电动机的热功率；根据闭合电路欧姆定律计算电动机两端电压UM，由P电=UMI求出电动机输入的电功率，减去电动机的热功率即得到电动机的输出功率。
解决本题时，要知道电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立。要把握电动机输入的电功率、热功率和输出功率的关系。
12.(1)黑；
(3)6.5；
(4)3.0；1.0。
【解析】(1)多用电表在使用时必须使电流从红表笔(正接线柱)流进，黑表笔(负接线柱)流出，串联的电流表也必须使电流从正接线柱流进，负接线柱流出，所以可以判断电流是从a表笔流出的为黑表笔。
(3)闭合 S1， S2，读出电流表示数为 I，电阻箱读数9.5 Ω，断开 S2，调节电阻箱的阻值，使电流表示数仍为 I，此时电阻箱读数为3.0 Ω。所以 Rx=9.5 Ω−3.0 Ω=6.5 Ω
(4)根据 E=IR+Rx+r，整理得 1I= RE+ Rx+rE，结合图像 Rx+rE=2.5，
1E= 2.50−(−7.5)，解得E=3.0V，r=1.0 Ω
13.(1) 1.45，0.30；(2)小于，小于
【解析】(1)根据闭合电路的欧姆定律E=U+I(r+R0)整理得
U=E−I(r+R0)
由U−I图像可得，电池的电动势为纵轴截距，即
E=1.45V
图像的斜率|k|=r+R0=1.45−−0Ω=1.30Ω
则电池内阻为r=|k|−R0=1.30Ω−1.0Ω=0.30Ω
(2)根据电路图可知，由于电压表的分流作用，.干路中电流的真实值大于测量值，当外电路短路时电流的测量值等于真实值，电源U−I图像如图所示

由图可知E测
