初三物理 2024.10
班级: 姓名: 学号: 考场号: 座位号: (满分70分, 时间40分钟)
一、单项选择题(下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题3分)
1. 在国际单位制中，电流的单位是 ( )
A. 伏特 (V) B. 欧姆(Ω) C. 焦耳(J) D. 安培(A)
2. 下列物品中，通常情况下属于绝缘体的是 ( )
A. 不锈钢勺 B. 铝制盆 C. 陶瓷碗 D. 铁锅
3. 图1是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )
4.如图2所示的电路图中，两灯属于串联的正确电路是 ( )
5.关于电流、电流方向，下面说法正确的是 ( )
A.正、负电荷的移动形成电流
B.在电源外部，电流从电源的负极流向正极
C.物理学规定正电荷定向移动的方向为电流方向
D.金属导体中的电流方向与自由电子的移动方向相同
6.如图3所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的 ( )
A. 导线 B. 电源 C. 用电器 D. 开关

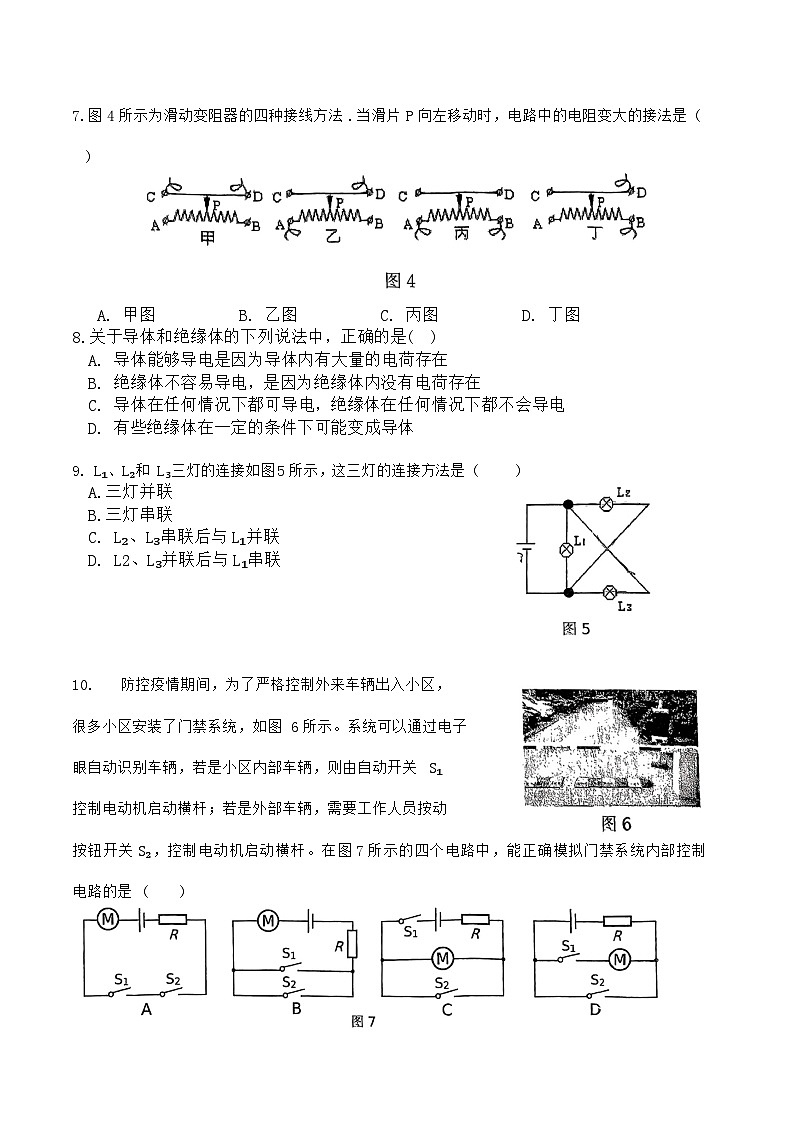

17.图4所示为滑动变阻器的四种接线方法.当滑片P向左移动时，电路中的电阻变大的接法是( )
A. 甲图 B. 乙图 C. 丙图 D. 丁图
8.关于导体和绝缘体的下列说法中，正确的是( )
A. 导体能够导电是因为导体内有大量的电荷存在
B. 绝缘体不容易导电，是因为绝缘体内没有电荷存在
C. 导体在任何情况下都可导电，绝缘体在任何情况下都不会导电
D. 有些绝缘体在一定的条件下可能变成导体
9. L₁、L₂和 L₃三灯的连接如图5所示，这三灯的连接方法是 ( )
A.三灯并联
B.三灯串联
C. L₂、L₃串联后与L₁并联
D. L2、L₃并联后与L₁串联
防控疫情期间，为了严格控制外来车辆出入小区，
很多小区安装了门禁系统，如图6所示。系统可以通过电子
眼自动识别车辆，若是小区内部车辆，则由自动开关S₁
控制电动机启动横杆；若是外部车辆，需要工作人员按动
按钮开关S₂，控制电动机启动横杆。在图7所示的四个电路中，能正确模拟门禁系统内部控制电路的是 ( )

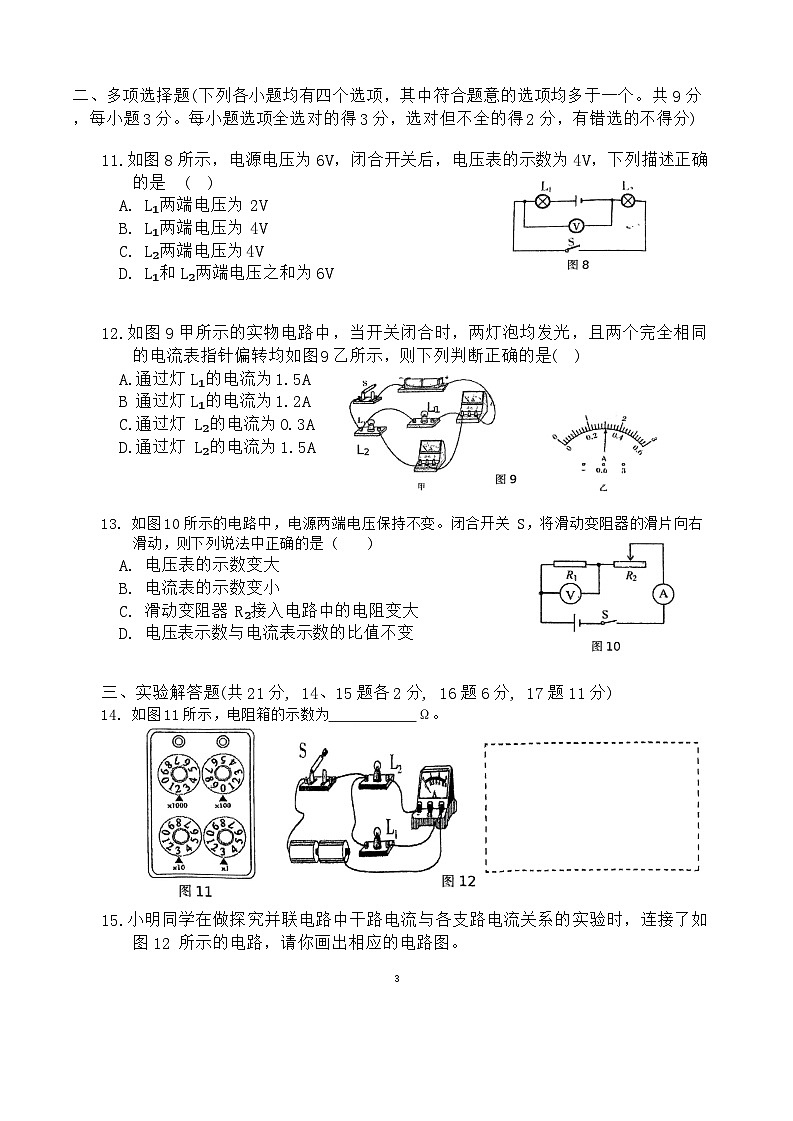

二、多项选择题(下列各小题均有四个选项，其中符合题意的选项均多于一个。共9分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分)
11.如图8所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是 ( )
A. L₁两端电压为 2V
B. L₁两端电压为 4V
C. L₂两端电压为4V
D. L₁和L₂两端电压之和为6V
12.如图9甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图9乙所示，则下列判断正确的是( )
A.通过灯L₁的电流为1.5A
B 通过灯L₁的电流为1.2A
C.通过灯 L₂的电流为0.3A
D.通过灯 L₂的电流为1.5A
13. 如图10所示的电路中，电源两端电压保持不变。闭合开关 S，将滑动变阻器的滑片向右滑动，则下列说法中正确的是 ( )
A. 电压表的示数变大
B. 电流表的示数变小
C. 滑动变阻器 R₂接入电路中的电阻变大
D. 电压表示数与电流表示数的比值不变
三、实验解答题(共21分, 14、15题各2分, 16题6分, 17题11分)
14. 如图11所示，电阻箱的示数为 Ω。
15.小明同学在做探究并联电路中干路电流与各支路电流关系的实验时，连接了如图12 所示的电路，请你画出相应的电路图。
316.小阳用电压表和电流表测量定值电阻的阻值，并联在电阻 R两端的电压表的示数如图13甲所示，与电阻串联的电流表的示数如图13乙所示，电压表的示数为 V，电流表的示数为 A，此时电阻R的阻值为 Ω。
17.现有下列器材: 学生电源, 电流表、电压表、定值电阻(10Ω、15Ω、20Ω、25Ω、30Ω、40Ω各一个 )、开关、滑动变阻器和导线若干。小明利用这些器材探究“通过导体的电流与导体电阻的关系”，他设计了如图14甲所示的电路。
(1) 该探究实验的因变量是： 。
(2)在连接电路时，开关应 (选填：“断开”或“闭合”) ，闭合开关前应将滑动变阻器阻值调到 (选填：“最大”或“最小”)处，起到保护电路的作用。在这个实验中，还可以在改变接入电路的电阻R时，通过调节滑片位置，使 保持不变。
(3)实验中，小强用10Ω的电阻做完实验后，接着用15Ω的电阻替换之前的电阻接入电路，则为了实现探究目的，需要使滑动变阻器接入电路的阻值
(选填“增大”、 “不变”或“减小”)。
(4) 小明在实验中依次接入六个不同阻值的电阻R，记下相应的电流表示数/，利用“描点法”得到如图14乙所示的/随R变化的图像。为了进一步确定电流与电阻的关系，接下来应该利用数据绘制/与 的图像。
4四、计算题(共10分, 18题6分, 19题4分)
18. 实验桌上有一个电学器件，该器件由两个定值电阻. R1、R2并联组成，a、b两点接电源，如图20所示。两电阻的额定电压均为6V，电阻/ R1的阻值为 20Ω，当该电学器件正常工作时， 电流表示数为0.45A，求： 电学器件
(1) 此时通过电阻 R1的电流；
(2) 此时通过电阻， R2的电流；
(3) 电阻 R2的阻值。
19. 如图16所示，电源两端电压 U保持不变，电阻 R1的阻值为20Ω。闭合开关S，断开开关 S1,，电压表示数为2V。闭合开关S、S₁，电压表示数为3V。求：
(1) 电源两端的电压 U；
(2)电阻: R2的阻值。
阶段练习 初三物理（参考答案）
一、 单项选择题(每小题2分， 共30分)
1、D 2、C 3、A 4、C 5、C
6、B 7、D 8、D 9、A 10、B
二、多项选择题(每小题3分， 共9分)
11、ACD 12、BC 13、BCD
三、实验探究
14 、2033
15、略
16、2.5 0.5 5
17、(1)通过导体两端的电流
(2) 断开 最大 电阻R两端电压不变.
(3) 增大.
(4)1/R
四、计算题
18、
∵额定电压为6U
∴I₁=U1/R1 =6u/20Ω =0.3A
答:此时通过电阻R₁的电流为0.3A.
∵并联电路特点
∴I总=I₁+I₂
0.45A=0.3A+ I₂ I₂=0.15A
答:R₂的电流为O.I5A
（3）∵R2=U2/I2=6u/0.15A=40Ω
答:R₂阻值为40Ω
19、
解: (1) 当闭合并关S₁S时.
电压表测电源两端电压.
∴电压表示数=电源两端电压=3v
答：电源两端电压为3v
∵串联电路电流处处相等的特点
∴I₁=I₂
U1/R1=U2/R2
U1/R1=U总-U1/R2
2U/20Ω=1U/R2
∴R₂=10Ω.
答:R₂阻值为10Ω
