广东省清远市连州中学2023～2024学年九年级上学期期中考试物理题
展开
这是一份广东省清远市连州中学2023～2024学年九年级上学期期中考试物理题，共8页。试卷主要包含了若把原子，公式的物理意义是，在如图3等内容，欢迎下载使用。

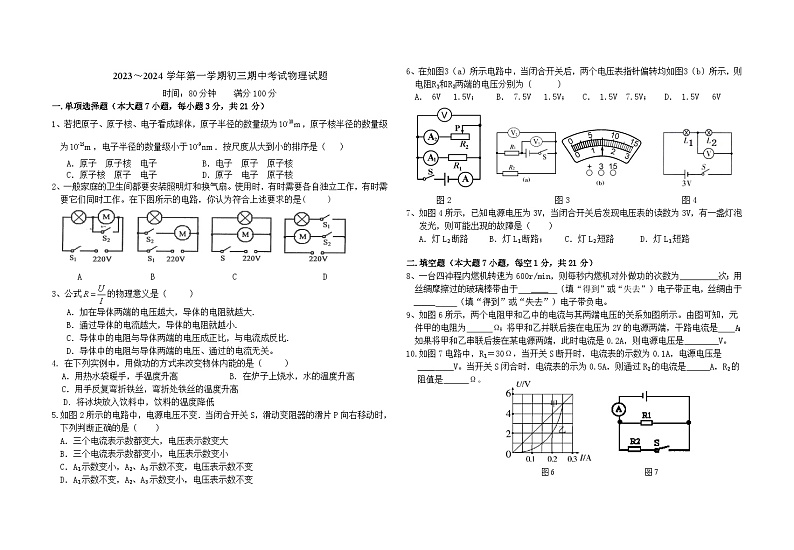

一.单项选择题（本大题7小题，每小题3分，共21分）
1、若把原子、原子核、电子看成球体，原子半径的数量级为，原子核半径的数量级为，电子半径的数量级小于．按尺度从大到小的排序是（ ）
A．原子 原子核 电子B．电子 原子 原子核
C．原子核 原子 电子D．原子 电子 原子核
2、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是( )
A B C D
3、公式的物理意义是（ ）
A．加在导体两端的电压越大，导体的电阻就越大.
B．通过导体的电流越大，导体的电阻就越小.
C．导体中的电阻与导体两端的电压成正比，与电流成反比.
D．导体中的电阻与导体两端的电压、通过的电流无关。
4. 在下列实例中，用做功的方式来改变物体内能的是（ ）
用热水袋暖手，手温度升高 B. 在炉子上烧水，水的温度升高
用手反复弯折铁丝，弯折处铁丝的温度升高
D．将冰块放入饮料中，饮料的温度降低
5.如图2所示的电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）
A．三个电流表示数都变大，电压表示数变大
B．三个电流表示数都变小，电压表示数变小
C．A1示数变小，A2、A3示数不变，电压表示数不变
D．A1示数不变，A2、A3示数变小，电压表示数不变
6、在如图3（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图3（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 6V 1.5V； B． 7.5V 1.5V； C． 1.5V 7.5V； D． 1.5V 6V
图2 图3 图4
7、如图4所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，有一盏灯泡发光，则可能出现的故障是（ ）
A．灯L2断路B．灯L1断路； C．灯L2短路 D．灯L1短路
二.填空题（本大题7小题，每空1分，共21分）
8、一台四冲程内燃机转速为600r/min，则每秒内燃机对外做功的次数为_________次；用丝绸摩擦过的玻璃棒带由于 ____ （填“得到”或“失去”）电子带正电，丝绸由于
_____ （填“得到”或“失去”）电子带负电。
9、如图6所示，两个电阻甲和乙中的电流与其两端电压的关系如图所示。由图可知，元
件甲的电阻为 Ω；将甲和乙并联后接在电压为2V的电源两端，干路电流是 A；如果将甲和乙串联后接在某电源两端，此时电流是0.2A，则电源电压是 V。
10.如图7电路中，R1＝30Ω，当开关S断开时，电流表的示数为0.1A，电源电压是
图6 图7
____ V。当开关S闭合时，电流表的示为0.5A，则通过R2的电流是 A，R2的阻值是 Ω。

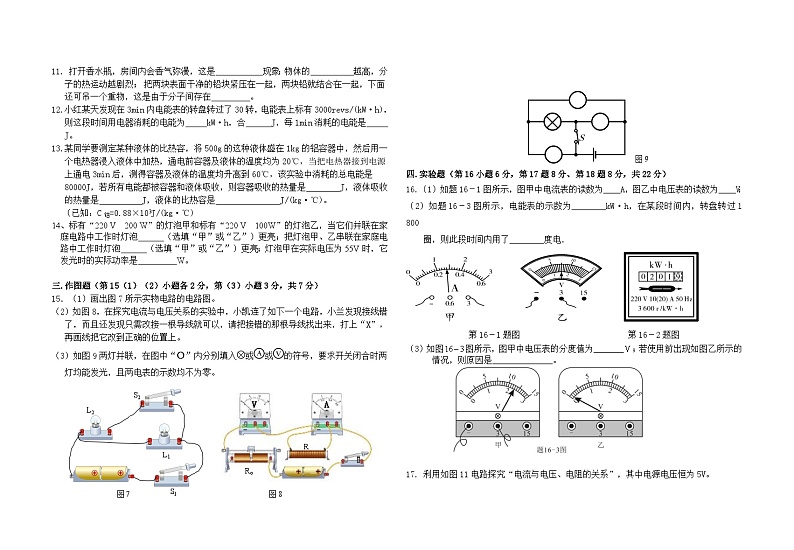

11. 打开香水瓶，房间内会香气弥漫，这是 现象；物体的 越高，分子的热运动越剧烈；把两块表面干净的铅块紧压在一起，两块铅就结合在一起，下面还可吊一个重物，这是由于分子间存在 。
12.小红某天发现在3min内电能表的转盘转过了30转，电能表上标有3000revs/(kW·h)，则这段时间用电器消耗的电能为 kW·h，合 J，每1min消耗的电能是 J。
13.某同学要测定某种液体的比热容，将500g的这种液体盛在1kg的铝容器中，然后用一个电热器浸入液体中加热，通电前容器及液体的温度均为20℃，当把电热器接到电源上通电3min后，测得容器及液体的温度均升高到60℃，该实验中消耗的总电能是80000J，若所有电能都被容器和液体吸收，则容器吸收的热量是 J，液体吸收的热量是 J，液体的比热容是 J/(kg·℃)。
（已知：C铝=0.88×103J/(kg·℃)
14、标有“220 V 200 W”的灯泡甲和标有“220 V 100W”的灯泡乙，当它们并联在家庭电路中工作时灯泡 （选填“甲”或“乙”）更亮；把灯泡甲、乙串联在家庭电路中工作时灯泡 （选填“甲”或“乙”）更亮；灯泡甲在实际电压为55V时，它发光时的实际功率是 W。
三.作图题（第15（1）（2）小题各2分，第（3）小题3分，共7分）
15．（1）画出图7所示实物电路的电路图。
（2）如图8，在探究电流与电压关系的实验中，小凯连了如下一个电路，小兰发现接线错了，而且还发现只需改接一根导线就可以，请把接错的那根导线找出来，打上“X”，再画线把它改到正确的位置上。
（3）如图9两灯并联，在图中“○”内分别填入或或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。
S1
L1
L2
S2
图7
R
R
图8
图9
四.实验题（第16小题6分，第17题8分、第18题8分，共22分）
16.（1）如题16－1图所示，图甲中电流表的读数为____A，图乙中电压表的读数为____V；（2）如题16－3图所示，电能表的示数为________kW·h，在某段时间内，转盘转过1 800
圈，则此段时间内用了________度电．
第16－1题图 第16－2题图
（3）如图图所示，图甲中电压表的分度值为_______；若使用前出现如图乙所示的情况，则原因是______________。
17. 利用如图11电路探究“电流与电压、电阻的关系”，其中电源电压恒为5V。

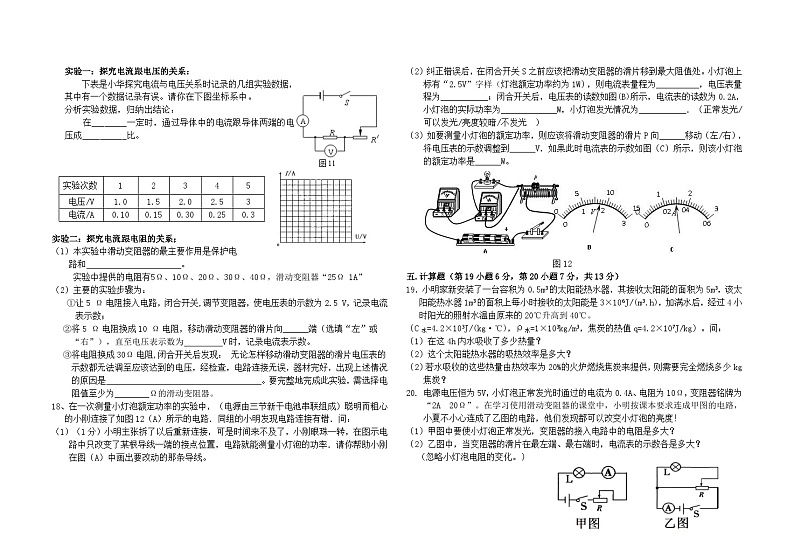

实验一：探究电流跟电压的关系：
下表是小华探究电流与电压关系时记录的几组实验数据，
图11
其中有一个数据记录有误。请你在下图坐标系中。
分析实验数据，归纳出结论：
在________一定时，通过导体中的电流跟导体两端的电
压成__________比。
实验二：探究电流跟电阻的关系；
（l）本实验中滑动变阻器的最主要作用是保护电
路和 。
实验中提供的电阻有5Ω、10Ω、20Ω、30Ω、40Ω，滑动变阻器“25Ω 1A”
（2）主要的实验步骤为：
= 1 \* GB3 ①让5 Ω电阻接入电路，闭合开关,调节变阻器，使电压表的示数为2.5 V，记录电流表示数；
= 2 \* GB3 ②将5 Ω电阻换成10 Ω电阻，移动滑动变阻器的滑片向______端（选填“左”或“右”），直至电压表示数为 V时，记录电流表示数。
= 3 \* GB3 ③将电阻换成30Ω电阻,闭合开关后发现： 无论怎样移动滑动变阻器的滑片电压表的示数都无法调至应该达到的电压，经检查，电路连接无误，器材完好，出现上述情况的原因是 。要完整地完成此实验，需选择电阻值至少为________Ω的滑动变阻器。
18、在一次测量小灯泡额定功率的实验中，（电源由三节新干电池串联组成）聪明而粗心的小刚连接了如图12（A）所示的电路．同组的小明发现电路连接有错．问：
（1）（1分）小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡的功率．请你帮助小刚在图（A）中画出要改动的那条导线。
（2）纠正错误后，在闭合开关S之前应该把滑动变阻器的滑片移到最大阻值处。小灯泡上标有“2.5V”字样（灯泡额定功率约为1W），则电流表量程为__________，电压表量程为___________；闭合开关后，电压表的读数如图(B)所示，电流表的读数为0.2A，小灯泡的实际功率为_____________W，小灯泡发光情况为___________．（正常发光/可以发光/亮度较暗/不发光 ）
（3）如要测量小灯泡的额定功率，则应该将滑动变阻器的滑片P向______移动（左/右），将电压表的示数调整到______V．如果此时电流表的示数如图（C）所示，则该小灯泡的额定功率是______W。
图12
五.计算题（第19小题6分，第20小题7分，共13分）
19．小明家新安装了一台容积为0.5m3的太阳能热水器，其接收太阳能的面积为5m3，该太阳能热水器1m3的面积上每小时接收的太阳能是3×106J/(m3.h)，加满水后，经过4小时阳光的照射水温由原来的20℃升高到40℃。
（C水=4.2×103J/(kg·℃)，ρ水=1×103kg/m3，焦炭的热值q=4.2×107J/kg）。问：
（1）在这4h内水吸收了多少热量？
（2）这个太阳能热水器的吸热效率是多大？
（2）若水吸收的这些热量由热效率为20%的火炉燃烧焦炭来提供，则需要完全燃烧多少kg焦炭？
20. 电源电压恒为5V，小灯泡正常发光时通过的电流为0.4A、电阻为10Ω，变阻器铭牌为“2A 20Ω”。在学习使用滑动变阻器的课堂中，小明按课本要求连成甲图的电路，小夏不小心连成了乙图的电路，他们发现都可以改变小灯泡的亮度！
（1）甲图中要使小灯泡正常发光，变阻器的接入电路中的电阻是多大？
（2）乙图中，当变阻器的滑片在最左端、最右端时，电流表的示数各是多大？
（忽略小灯泡电阻的变化。）
六.综合能力题（6+5+5分=16分）
21、（1）如图21-甲所示，是一种新型节能路灯。它“头顶”小风扇，“肩扛”太阳能电池板；白天太阳能电池板将太阳能转化为______能，小风扇相当于风力发电机，将______能转化为______能。
（2）如图21-乙所示的电路中，若只需要灯L1亮，则需要闭合开关______；要使灯Ll、L2串联，则应只闭合开关______；要使灯L1、L2并联，则应闭合开关______。
题21图-甲 题21-乙
22、图17为四缸发动机工作原理：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，当一个汽缸在做功时，其他三个汽缸分别在做吸气、压缩和排气工作。
（1）发动机在做功冲程里，高温、高压的燃气推动活塞向下运动，将 能转化为 能。
（2）有一台四缸发动机，其主要技术指标如右表所示。其中排量等于四个汽缸工作容积的总和，汽缸工作容积指活塞从上止点到下止点所扫过的容积，又称单缸排量，它取决于活塞的面积和活塞上下运动的距离（既冲程长）。转速表示每分钟曲轴或飞轮所转的周数。该发动机在1 s内做功 J，单缸排量是________L。在每个做功冲程里，发动机做功W = J。
23．（6分）阅读下列短文，回答问题．
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，题图甲所示为某型号热敏电阻的实物图．阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻．利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计．
题23图乙所示为热敏电阻R1的阻值随温度t变化的图象（为方便计算，已将图线作了近似处理）．题23图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6-1.2V之间调节，R2为定值电阻，阻值为．该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值．测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.2V不变（即电路中的电流保持2mA不变），再从表盘上读出待测温度t．
（1）热敏电阻R1是________（选填“正”或“负”）温度系数热敏电阻．在标准大气压下，
将R1放入冰水混合物中时，R1的阻值是________．
（2）测温时，保持R2两端电压为0.2V，R1两端的电压随温度升高而 （选填“变
大”“变小”或“不变”）．
（3）某次测温时，V1表盘上显示的温度是，此时电源电压为_________．
（4）该热敏电阻温度计测量温度的范围为________．
2023～2024学年第一学期初三期中考试物理答案卡
一.单项选择题（本大题7小题，每小题3分，共21分）
二.填空题（本大题7小题，每空1分，共21分）
8. ， ， 。
9. ， ， 。
10. ， ， 。
11. ， ， 。
12. ， ， 。
13. ， ， 。
14. ， ， 。
三.作图题（第15、16每小题2分，第17小题3分，共7分）
S1
L1
L2
S2
15．
R
R
四.实验题（第16小题6分，第17题8分、第18题8分，共22分）
16.（1） 、 ；
（2） ， 。
（3） 、 ；
17、实验一：探究电流跟电压的关系：
实验一：_____________；__________________
实验二：探究电流跟电阻的关系；
（l） 。
（2） = 2 \* GB3 ② ； 。
= 3 \* GB3 ③ ________ ； ___ 。
18.（1）如图。
（2） 、 、 _______ ，
_____________________
（3） 、 、________________。
五.计算题（第19小题6分，第20小题7分，共13分）
19.
解：
20．
解：
六.综合能力题（6+5+5分=16分）
21.
（1） 、 、 。
（2） 、________________、________________
22.（1） 、_________________；
（2） ，__________________、 。
23、（1）_____________、_________________;
（2）_____________
（3）_________________；
（4）_______________________。
2023～2024学年第一学期初三期中考试物理题答案
一.单项选择题（本大题7小题，每小题3分，共21分）
二.填空题（本大题7小题，每空1分，共21分）
8. 5 失去 得到
9. 20 0.3 6
10. 3 0.4 7.5
11. 扩散 温度 引力
12. 0.01 3.6×104 1.2×104
13. 3.52×104 4.48×104 2.24×103
14、 甲 乙 12.5
三.作图题（第15、16每小题2分，第17小题3分，共7分）
L1
S1
S2
L2
15．（1） （2）
（3）
四.实验题（第16小题6分，第17题8分、第18题8分，共22分）
16、（1）1.4 1.5
（2）201.9 0.5
（3）0.1 电压表未调零
17、 实验一：探究电流跟电压的关系：
电阻 正
实验二：探究电流跟电阻的关系；
（l）控制定值电阻R两端电压不变。
（2）右 2.5
（3）滑动变阻器的最大阻值
小于30Ω。（或者滑动变阻器的
最大阻值太小）
40Ω
18、（1）如下图
（2）0—0.6A 0—3V 0.34 亮度较暗
（3）左 2.5 0.75
五.计算题（第19小题6分，第20小题7分，共13分）
19．
（1）m=ρv=1×103kg/m3×0.5m3=500kg 1分
Q吸=cm（t2-t1）=4.2×103J/(kg·℃)×500kg×（40℃-20℃）=4.2×107J 1分
W=3×106J/(m3·h)×5m3×4h=6×107J 1分
η=Q吸/W=4.2×107J/（6×107J）=70% 1分
（3）Q放=Q吸/η=4.2×107J/20%=2.1×108J 1分
m=Q放/q=2.1×108J/4.2×107J/kg=5kg。 1分
20.
（1）U灯=IR灯=0.4A×10Ω=4V 1分
U1=U-U灯=5V-4V=1V 1分
R=U1/I=1V/0.4A=2.5Ω 1分
或：
R总=U/I=5V/0.4A=12.5Ω ( 1分)
R= R总—R灯=12.5Ω-10Ω=2.5Ω ( 2分)
（2）当变阻器的滑片在最左端，灯被短路：
I=U/R=5V/20Ω=0.25A 1分
当变阻器的滑片在最右端，R与L并联：
I1=U/R=5V/20Ω=0.25A 1分
I2=U/R灯=5V/10Ω=0.5A 1分
I=I1+I2=0.25A+0.5A=0.75A 1分
六.综合能力题（6+5+5=16分）
21、
（1）电 机械 电
（2）S3 S1 S2S3
22、
（1）内 机械
（2）105 0.4 500
23、
（1）负 520
（2）变小
（3）0.92
（4）2.5~40
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3
电流/A
0.10
0.15
0.30
0.25
0.3
题号
1
2
3
4
5
6
7
答案
1
2
3
4
5
6
7
A
D
D
C
D
A
D
