122，广东省江门市新会葵城中学2023-2024学年九年级上学期期中考试物理试题
展开
这是一份122，广东省江门市新会葵城中学2023-2024学年九年级上学期期中考试物理试题，共17页。试卷主要包含了 单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

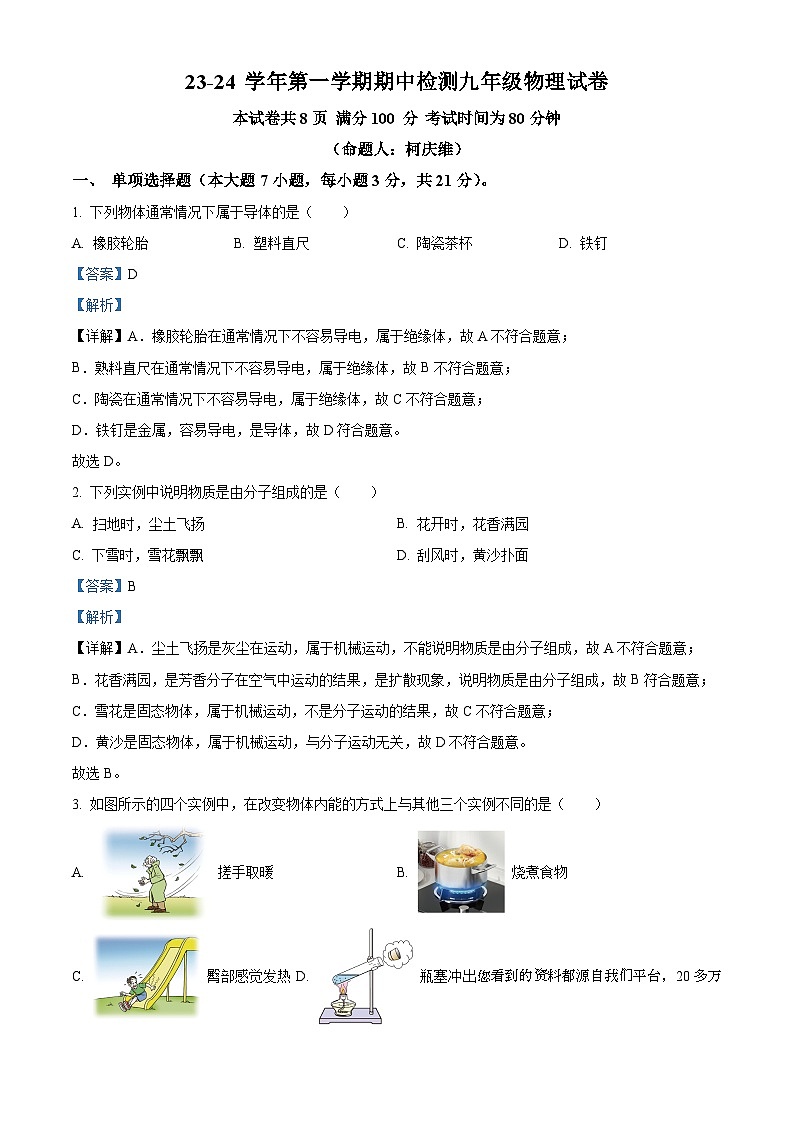

（命题人：柯庆维）
一、 单项选择题（本大题7小题，每小题3分，共21分）。
1. 下列物体通常情况下属于导体的是（ ）
A. 橡胶轮胎B. 塑料直尺C. 陶瓷茶杯D. 铁钉
【答案】D
【解析】
【详解】A．橡胶轮胎在通常情况下不容易导电，属于绝缘体，故A不符合题意；
B．熟料直尺在通常情况下不容易导电，属于绝缘体，故B不符合题意；
C．陶瓷在通常情况下不容易导电，属于绝缘体，故C不符合题意；
D．铁钉是金属，容易导电，是导体，故D符合题意。
故选D。
2. 下列实例中说明物质是由分子组成的是（ ）
A. 扫地时，尘土飞扬B. 花开时，花香满园
C. 下雪时，雪花飘飘D. 刮风时，黄沙扑面
【答案】B
【解析】
【详解】A．尘土飞扬是灰尘在运动，属于机械运动，不能说明物质是由分子组成，故A不符合题意；
B．花香满园，是芳香分子在空气中运动的结果，是扩散现象，说明物质是由分子组成，故B符合题意；
C．雪花是固态物体，属于机械运动，不是分子运动的结果，故C不符合题意；
D．黄沙是固态物体，属于机械运动，与分子运动无关，故D不符合题意。
故选B。
3. 如图所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是（ ）
A. 搓手取暖B. 烧煮食物
C. 臀部感觉发热D. 瓶塞冲出您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高【答案】B
【解析】
【详解】A．钻木取火过程中，克服摩擦力做功，机械能转化为内能，是通过做功的方式改变内能；
B．烧煮食物时，食物吸收热量，是热传递改变物体内能；
C．从滑梯上滑下时，克服摩擦力做功，机械能转化为内能，属于做功改变内能；
D．塞子飞出过程中，气体对活塞做功，将内能转化为机械能，属于做功改变内能；
故在改变物体内能的方式上与其他三个实例不同的是B。
故选B。
4. 关于物体的内能，下列说法正确的是（ ）
A. 物体的温度升高时，其内能一定增大B. 温度相同的 1kg水和100g水内能相同
C. 南极的极寒天气下-52℃的冰没有内能D. 物体的运动速度越大，它的内能越大
【答案】A
【解析】
【详解】A．物体的温度升高时，分子热运动增大，其内能一定增大，故A正确；
B．内能与物体的温度、质量、状态有关，温度相同的 1kg水和100g水内能不相同，故B错误；
C．任何物质都有内能，故C错误；
D．物体的内能与运动速度大小无关，故D错误。
故选A。
5. 甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间的相互作用如图所示。已知乙球带正电，下列判断正确的是（ ）
A. 甲球、丙球均带正电B. 甲球、丙球均带负电
C. 甲球、乙球相互吸引，甲球可能不带电D. 甲球、丙球相互排斥，两球带异种电荷
【答案】B
【解析】
【详解】A．甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，甲球可能带负电，故A错误；

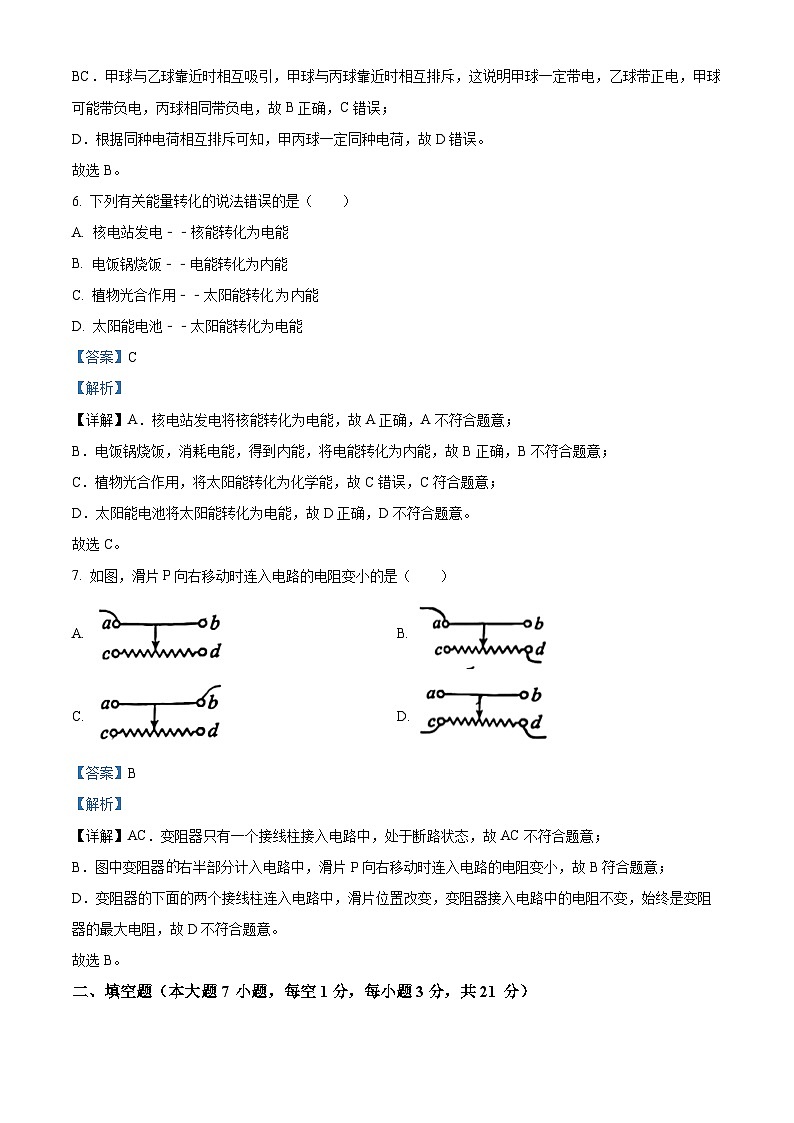

BC．甲球与乙球靠近时相互吸引，甲球与丙球靠近时相互排斥，这说明甲球一定带电，乙球带正电，甲球可能带负电，丙球相同带负电，故B正确，C错误；
D．根据同种电荷相互排斥可知，甲丙球一定同种电荷，故D错误。
故选B。
6. 下列有关能量转化的说法错误的是（ ）
A. 核电站发电﹣﹣核能转化为电能
B. 电饭锅烧饭﹣﹣电能转化为内能
C. 植物光合作用﹣﹣太阳能转化内能
D. 太阳能电池﹣﹣太阳能转化为电能
【答案】C
【解析】
【详解】A．核电站发电将核能转化为电能，故A正确，A不符合题意；
B．电饭锅烧饭，消耗电能，得到内能，将电能转化为内能，故B正确，B不符合题意；
C．植物光合作用，将太阳能转化为化学能，故C错误，C符合题意；
D．太阳能电池将太阳能转化为电能，故D正确，D不符合题意。
故选C。
7. 如图，滑片P向右移动时连入电路的电阻变小的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】AC．变阻器只有一个接线柱接入电路中，处于断路状态，故AC不符合题意；
B．图中变阻器右半部分计入电路中，滑片P向右移动时连入电路的电阻变小，故B符合题意；
D．变阻器的下面的两个接线柱连入电路中，滑片位置改变，变阻器接入电路中的电阻不变，始终是变阻器的最大电阻，故D不符合题意。
故选B。
二、填空题（本大题7 小题，每空1分，每小题3分，共21 分）
8. 单位换算：3.8×105mV=________V；20mA=________A； 1MΩ=________Ω。
【答案】 ①. 380 ②. 0.02 ③. 1×106
【解析】
【详解】[1]由得
[2]由得
[3]由得
9. 目前我国研发一款以压缩空气为动力的环保车。汽车使用前需要压缩存储气体，这一过程通过 ___________的方式使气体内能增加，开动时释放的气体推动发动机做功，这一过程是 ___________能转化为 ___________能。
【答案】 ①. 做功 ②. 内 ③. 机械
【解析】
【详解】[1]汽车使用前，压缩储存气体，压缩气体做功，物体内能会增加，这一过程通过做功的方式使气体内能增加的。
[2][3]开动时，释放的气体推动发动机，将气体的内能转化为机械能。
10. 如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为______；如果静电球带的是负电，则触碰过程中电流方向为______(填“从球向人”或“从人向球”)；为了安全，整个过程中游客需要踩在______（填“大地”“橡胶垫”或“金属垫”）上。
【答案】 ①. 同种电荷互相排斥（或“头发带了同种电荷”） ②. 从人向球 ③. 橡胶垫
【解析】
【详解】[1]游客在科技馆触碰静电球，头发带上同种电荷，由于同种电荷相互排斥，所以头发会变的蓬松飞扬。
[2]如果静电球带的是负电，那么负电荷会由静电球传向人体，电流的方向与负电荷定向移动的方向相反，故电流方向从人向球。
[3]大地和金属垫是导体，橡胶垫是绝缘体，为了安全，整个过程中游客需要踩在橡胶垫上。
11. 英语听力测试时，各考场的有线扬声器是同时开指，也是同时停播的。当一个班级扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 ___________（选填“并”或“串”）联。播音的老师能同时控制所有扬声器的原因是开关连接在 ___________（选填“干路”或“支路”）上。教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是 ___________（选填“并”或“串”）联。
【答案】 ①. 并 ②. 干路 ③. 串
【解析】
【详解】[1]当一个班级扬声器发生断路故障时，不影响其他班级，即它们在工作时互不影响，因此它们之间的连接方式是并联。
[2]根据播音的老师能能同时控制所有扬声器可判断开关连接在在干路上。
[3]教室内控制每一个吊扇的调速器能改变吊扇的转速，所以与该吊扇是串联的。
12. 水的比热容为，其物理意义是 _____。质量相等、初温相同的a、b两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图象如图所示。由图可知，a液体的比热容 _____（选填“大于”“小于”或“等于”）b液体的比热容；当升高的温度相同时，_____（选填“a”或“b”）液体的加热时间更长些。
【答案】 ①. 1kg的水温度升高（或降低）1℃，吸收（或放出）的热量为4.2×103J ②. 小于 ③. b
【解析】
【详解】[1]水的比热容物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J。
[2]由图象知，当加热时间相同时，即吸收的热量相同时，a的末温较高，由于a、b两种液体的初温相同，故a温度的变化量大于b温度的变化量，由可知，a的比热容小于b的比热容；
[3]由图象知，升高相同的温度（从20℃升高到40℃），a需要的加热时间小于b需要的加热。
13. 如图所示，要使电流表能测L1中电流，需闭合开关___________；要使L1、L2并联，需闭合开关___________；不能同时闭合开关___________，否则会电源短路。
【答案】 ①. S2 ②. S1和S3 ③. S2和S3
【解析】
【详解】[1]要使电流表测L1的电流，由电路图知，需要闭合开关S2，此时两灯及电流表串联在电路中，电流表同时测两灯的电流。
[2]由电路图知，同时闭合开关S1和S3，则两灯并联连接，电流表测L2支路的电流。
[3]同时闭合开关S2和S3，电流不经用电器，直接从电源的正极回到负极，电源会短路。
14. 如图甲电路中，电源由四节新干电池串联组成，当开关S闭合时，电压表示数如图乙所示，此时灯L1两端电压为______V，灯L2两端电压为______V，流过灯泡L1的电流______流过L2灯泡的电流（选填“大于”、“小于”或“等于”）。
【答案】 ①. 2.5 ②. 3.5 ③. 等于
【解析】
【详解】[1][2]一节新干电池的电压为1.5V，则4节串联使用时，提供的电压为
即
由电路图可知：灯泡L1、L2串联，电压表与灯泡L2并联，是测量L2两端的电压，由图乙可知电压表选择的量程是，分度值是0.5V，故示数为3.5V，即
根据串联电路中的电压规律是
得灯L1两端电压为
[3]根据串联电路中电流处处相等的特点可知流过灯泡L1的电流等于流过L2灯泡的电流。
三、作图题（本大题3 小题， 每小题2分，共6分）
15. 如图所示，两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
【答案】
【解析】
【详解】根据题意可知，两灯并联，S是总开关，S1只控制灯泡L1，题干中L1已经按要求接入电路，只需要将L2接入电路即可，如图所示：
16. 如图所示为常用的手电筒，请在虚线框内画出手电筒的电路图。
【答案】
【解析】
【详解】手电筒的电路是由电源、开关、灯泡、导线组成的基本电路据此画出电路图，在手电筒中，按钮为开关，灯泡为用电器，干电池为电源，金属外壳和弹簧为导线，电路图如图：
17. 请在如图电路的“〇”中填适当电表符号，使开关闭合后R1和R2均能工作。
【答案】
【解析】
【详解】上边的〇与R2并联，应是电压表，下边的〇与电源串联，应是电流表，如图所示：
四、实验题（本大题3 小题，每空1分，共26分）
18. 在“探究不同物质吸热升温的现象”实验中：
（1）如图甲，小明在容器中分别装入______ 和初温都相同的沙子和水，用两个完全相同的酒精灯加热。加热过程中需用玻璃棒不断搅拌，搅拌的目的是______ ；
（2）测得实验数据如下表：
时，温度计显示沙子的温度如图乙所示，其读数为______ ℃；根据实验数据绘出温度-时间关系图像如图丙所示，分析图像后小明发现：沙子的温度升得更高，所以“沙子吸收的热量比水多”，该观点______ （正确/错误）；
（3）分析数据、图像可知：沙子和水的温度-时间图像均为一条直线，沙子和水的图像的倾斜程度不同，说明：沙子、水升高相同温度的情况下的吸热能力是______ 物体/物质的一种物理属性，且沙子的这种属性的数值______ 大于/等于/小于水。
【答案】 ①. 质量 ②. 使物质受热均匀 ③. 52 ④. 错误 ⑤. 物质 ⑥. 小于
【解析】
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同不同物质密度不同，根据，体积相同的不同物质质量不同，所以，分别给初温相同且质量相等的水和沙子加热，在两个完全相同的烧杯内应分别装入初温、质量相同的沙子和水。
[2]用两个相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是：使物质受热均匀。
（2）[3]时，温度计显示沙子的温度如图丙所示，温度计分度值为，其读数为。
[4]根据转换法，加热相同的时间，沙子吸收热量与水吸收热量相同，该观点错误。
（3）[5]根据比热容的知识可知，沙子、水升高相同温度的情况下的吸热能力是物质的一种物理属性。
[6]分析表格中数据可知，加热相同时间，沙子升温快，所以，沙子的比热容小于水的比热容。
19. 在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上画“×”，并改正______；
（2）测出的电流如上表所示，由此得出初步结论：______（只写表达式）。为了得出普遍的规律，应当进行多次实验。操作方法是：______；
（3）此次测量中发现，灯泡L1比L2______（选填“亮”或“暗”），若两灯泡灯丝的长度相同，______的灯丝更粗。
【答案】 ①. ②. I=I1＋I2 ③. 换上规格不同的灯泡多次实验 ④. 暗 ⑤. L2
【解析】
【详解】（1）[1]原电路中，两灯短路了，改正后如下图所示：
（2）[2]根据数据分析可知，并联电路中，干路电流等于各支路电流之和，用表达式表示是
I=I1＋I2
[3]为了得出普遍的规律，应当换上规格不同的灯泡多次实验，进行多次实验可避免实验的偶然性。
（3）[4][5]根据数据可知，通过L1的电流比通过L2的电流小很多，所以，灯泡L1比L2暗，若两灯泡灯丝的长度相同，根据影响电阻的因素可知，L2的灯丝更粗，电阻更小，灯泡更亮。
20. 亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）按照图甲所示“探究影响导体电阻大小因素”的实验电路中的四根电阻丝，A为锰铜线，B、C、D为镍铬合金线。A、B、D的横截面积为S，C的横截面积为2S，当B、C、D分别接入同一检测电路时，电流表示数分别为I1、I2、I3，比较发现：I3＞I1，说明导体的电阻跟导体的_____有关；通过观察电流大小来比较导体电阻的大小，这种研究方法叫_____法；
（2）为了探究导体电阻与横截面积的关系，应该选用编号_____两根电阻丝分别接入电路进行实验；
（3）分别将A和D两电阻丝接入图甲所示的电路中M、N两点间，电流表示数不相同，由此得到的结论是：当长度和横截面积相同时，导体电阻跟_____有关。
【答案】 ①. 长度 ②. 转换 ③. CD ④. 材料
【解析】
【详解】（1）[1][2]当B、C、D分别接入同一电路时，B、D都为镍铬合金线，材料相同，横截面积相同，长度不同，实验中发现I3＞I1，说明导体的电阻跟导体的长度有关；因I3＞I1，说明通过B的电流小，B的长度长，则B的电阻大，实验中通过电流表示数大小判断导体电阻大小，这是应用转换法的思想。
（2）[3]为了探究导体电阻与横截面积的关系，需要控制导体的材料、长度相同，横截面积不同，应该选用编号CD两根电阻丝分别接入电路进行实验。
（3）[4]分别将A和D两电阻丝接入图甲电路中M、N两点间，A和D的长度、横截面积相同，材料不同，电流表示数不相同，由此得到的结论是：当长度和横截面积相同时，导体电阻跟材料有关。
21. 如图所示，春华同学选用两节新干电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。
（1）电压表在接入电路前通常要进行 _____，实验中最好选择规格 _____（填“相同”或“不同”）的小灯泡；
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为 _____V；
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是 _____（用公式表示）；
（4）小明进行多次实验的主要目的是 _____（填序号）。
①减小实验误差
②寻找普遍规律
【答案】 ①. 凋零 ②. 不同 ③. 1.2 ④. UAC=UAB+UBC ⑤. ②
【解析】
【详解】（1）[1]根据电压表的使用规则，电压表在接入电路前，通常要进行调零。
[2]探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性。
（2）[3]由实物电路可知，电压表选用小量程，分度值为0.1V，由图乙可知，电压表的示数为1.2V。
（3）[4]AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压，由表中的数据可以看出
UAC=UAB+UBC
因此可以得出，串联电路两端的总电压等于各串联电阻两端的电压之和。
（4）[5]多次实验的主要目的，是寻找普遍规律，故①不符合题意，②符合题意。
故选②。
22. 为比较酒精和汽油热值的大小，制定了以下实验方案：
（1）取质量______（选“相同”或“不相同”）的酒精和汽油作燃料，制成酒精灯和汽油灯；
（2）两灯同时点燃后分别给两杯质量和初温都相同的水加热（烧杯质量相同，如图乙所示）；
（3）通过观察水温的变化，由此判断两种燃料热值的大小：
请根据上面的设计方案回答：
①如图中温度计的读数是______ C。当两灯的燃料______（选填“燃烧相同时间”或“完全燃烧完后”），甲装置中温度计读数是80 C，而乙装置的读数是90 C。由此判断______的热值比较大；
②根据计算出水吸收的热量，然后利用这个热量计算出汽油的热值，发现结果与资料中给出的汽油热值相比______（选填：“偏大”或“偏小”）了，结合装置图，分析原因可能是（写一条）：______。
【答案】 ①. 相同 ②. 56 ③. 完全燃烧后 ④. 汽油 ⑤. 偏小 ⑥. 热量的直接散失或烧杯未加盖
【解析】
【详解】（1）[1]根据控制变量法，两灯同时点燃后分别给两杯质量和初温都相同的水加热。
（3）①[2]由图知，温度计的分度值是1℃，所以温度计的示数为56℃。
[3][4]当两灯的燃料完全燃烧完后，甲装置中温度计读数是80℃，而乙装置的读数是90℃，根据公式可知，在相同情况下，汽油加热的水吸收的热量较多，说明汽油放出的热量较多，根据公式可知，所以汽油的热值大于酒精的热值。
②[5][6]由于热量的直接散失、烧杯未加盖等，所以汽油燃烧放出的热量大部分未被水吸收，所以根据计算出水吸收的热量偏小，从而根据公式，计算出的汽油的热值偏小。
五、计算题（本大题2小题， 共12分）
23. 为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，天然气热值为4.2×107J/m3；，此时外界为1标准大气压。求：
（1）0.03m3天然气完全燃烧放出的热量；
（2）若这些热量的50%被2kg、30℃的水吸收，能使水升高到多少℃？
【答案】（1）1.26×106J；（2）37.5℃
【解析】
【详解】解：（1）0.03m3天然气完全燃烧放出的热量
（2）由题知，水吸收的热量
由得，水升高的温度
水的初温为30℃，则末温为
标准大气压下水的温度最高为100℃，所以水只能升高到100℃。
答：（1）30g天然气完全燃烧放出的热量为1.26×106J；
（2）若这些热量的50%被2kg、30℃的水吸收，能使水升高到100℃。
24. 每到周末，小晶都去邻居孤寡老人刘奶奶家，帮助老人劈柴、烧水、做饭等。某次烧水时，燃烧了1kg的木材，刚好把初温为20℃，质量为2kg的水烧开（假设木材能够完全燃烧），已知当地气压为1标准大气压，木材的热值为q=1.2×107J/kg，水的比热容为。求：
（1）完全燃烧5kg木材能放出多少焦耳的热量？
（2）2kg的水被烧开吸收了多少热量？
（3）小晶烧水的效率是多少？
【答案】（1）6×107J；（2）6.72×105J；（3）5.6%
【解析】
【详解】解：（1）完全燃烧5kg木材能放出的热量
Q放=qm木材=1.2×107J/kg×5kg=6×107J
（2）1标准大气压下，水的沸点为100℃，即水的末温为100℃，则2kg的水被烧开吸收的热量
（3）完全燃烧1kg木材能放出的热量
Q放=qm木材=1.2×107J/kg×1kg=1.2×107J
小晶烧水的效率
答：（1）完全燃烧1kg木材能放出6×107J的热量。
（2）2kg的水被烧开吸收了6.72×105J的热量。
（3）小晶烧水的效率是5.6%。
六、综合能力题（本大题3 小题， 共14分）
25. 如图所示的四个热学实验。
（1）将活塞迅速下压，活塞对______做功（选填“硝化棉”或“筒内空气”），使其内能增大，温度升高，硝化棉燃烧；
（2）试管中的水加热沸腾后，塞子被水蒸气推出，这个过程的能量转化与汽油机的______冲程能量转化相似；
（3）抽去玻璃隔板后，两瓶气体混合颜色变均匀，说明分子永不停息地做______；
（4）紧压两铅柱使它们合在一起，下面悬挂大秤砣未被拉开，这是由于 ______的作用。
【答案】 ①. 筒内空气 ②. 做功 ③. 无规则运动 ④. 分子间引力
【解析】
【详解】（1）[1]将活塞迅速下压，活塞对筒内空气做功，使其内能增大，温度升高，达到硝化棉的燃点，硝化棉燃烧。
（2）[2]试管中的水加热沸腾后，塞子被水蒸气推出，水蒸气的内能转化为了塞子的机械能，水蒸气的内能减小，温度降低；汽油机的做功冲程是汽油燃烧产生的内能转化为曲轴的机械能，塞子被推出这一过程的能量转化与四冲程汽油机的做功冲程相同。
（3）[3]抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明分子在不停地做无规则运动，这是扩散现象。
（4）[4]紧压两铅柱使它们合在一起，下面悬挂大秤砣未被拉开，这是由于分子间引力的作用。
26. 如图所示，电源电压为6V，闭合开关后，电流表A1示数为0.2A，电流表A2示数为0.5A。试回答下列问题：
（1）R1R2的连接方式是 ___________联；
（2）电流表A1测量通过 ___________的电流；电流表A2测量 ___________通过的电流；
（3）通过R1的电流为 ___________A；
（4）电压表的示数为 ___________V，R1两端的电压为 ___________V。
【答案】 ①. 并 ②. R2 ③. 干路 ④. 0.3 ⑤. 6 ⑥. 6
【解析】
【详解】（1）[1]由图可知，开关闭合后，电流的路径有两条，则R1、R2的连接方式是并联且电压表测量电源的电压。
（2）[2]由图可知，电流表A1与R2串联在支路中，则电流表A1测量通过R2的电流。
[3]电流表A2在干路中，测量干路通过的电流。
（3）[4]在并联电路中，干路中的电流等于支路电流的和，则通过R1的电流为
（4）[5][6]电压表测量电源两端的电压，则电压表的示数为6V，根据并联电路电压的规律可知，R1两端的电压也为6V。
27.
光电效应
光电效应是物理学中一个重要而神奇的现象。光照射到某些物质上，引起物质的电性质发生变化。这类光致电变的现象被人们统称为光电效应。光电效应分为：外光电效应和内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。只有入射光的频率高于一定值时，才能激发电子逸出物质表面。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置、报警控制器等方面。
（1）外光电效应会从物质中激发出带__________电（选填“正”或“负”）的粒子；
（2）在可见光中，从红光到紫光，光的频率是逐渐增大的。如果绿光照射到某金属表面能产生外光电效应，则下列光照射该金属也一定能产生外光电效应的是__________（填序号）；
A．红光、紫光 B．红光、黄光 C．蓝光、紫光 D．黄光、蓝光
（3）光敏电阻是依据__________（内/外）光电效应工作的；
（4）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合没人时红外感应开关断开。图中关于楼道内路灯电路设计合理的是__________（光控开关用光表示，红外感应开关用红表示）
A． B．
【答案】 ①. 负 ②. C ③. 内 ④. A
【解析】
【详解】（1）[1]由材料可知，“外光电效应是指被光激发产生的电子逸出物质表面的现象”，因此，外光电效应会从物质中激发出带负电的电子。
（2）[2]因为“只有入射光的频率高于一定值时，才能激发电子逸出物质表面”，而在可见光中，从红光到紫光，光的频率是逐渐增大的，所以，蓝光和紫光的频率大，当照射到某金属表面时能产生外光电效应，故ABD不符合题意，C符合题意。
故选C。
（3）[3]光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，是使物质的导电能力发生变化，根据工作原理，属于内光电效应。
（4）[4]由题意可知，只有夜晚且有人进入楼道内时，楼道内路灯才亮，则光控开关和红外感应开关应串联共同控制路灯，故B不符合题意，A符合题意。
故选A。加热时间
0
1
2
3
4
5
温度
沙子
12
20
28
36
44
水
12
14
16
18
20
22
通过L1的电流I1
通过L2的电流I2
通过干路的电流I
0.16A
0.40A
0.56A
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（命题人：柯庆维）
一、 单项选择题（本大题7小题，每小题3分，共21分）。
1. 下列物体通常情况下属于导体的是（ ）
A. 橡胶轮胎B. 塑料直尺C. 陶瓷茶杯D. 铁钉
【答案】D
【解析】
【详解】A．橡胶轮胎在通常情况下不容易导电，属于绝缘体，故A不符合题意；
B．熟料直尺在通常情况下不容易导电，属于绝缘体，故B不符合题意；
C．陶瓷在通常情况下不容易导电，属于绝缘体，故C不符合题意；
D．铁钉是金属，容易导电，是导体，故D符合题意。
故选D。
2. 下列实例中说明物质是由分子组成的是（ ）
A. 扫地时，尘土飞扬B. 花开时，花香满园
C. 下雪时，雪花飘飘D. 刮风时，黄沙扑面
【答案】B
【解析】
【详解】A．尘土飞扬是灰尘在运动，属于机械运动，不能说明物质是由分子组成，故A不符合题意；
B．花香满园，是芳香分子在空气中运动的结果，是扩散现象，说明物质是由分子组成，故B符合题意；
C．雪花是固态物体，属于机械运动，不是分子运动的结果，故C不符合题意；
D．黄沙是固态物体，属于机械运动，与分子运动无关，故D不符合题意。
故选B。
3. 如图所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是（ ）
A. 搓手取暖B. 烧煮食物
C. 臀部感觉发热D. 瓶塞冲出您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高【答案】B
【解析】
【详解】A．钻木取火过程中，克服摩擦力做功，机械能转化为内能，是通过做功的方式改变内能；
B．烧煮食物时，食物吸收热量，是热传递改变物体内能；
C．从滑梯上滑下时，克服摩擦力做功，机械能转化为内能，属于做功改变内能；
D．塞子飞出过程中，气体对活塞做功，将内能转化为机械能，属于做功改变内能；
故在改变物体内能的方式上与其他三个实例不同的是B。
故选B。
4. 关于物体的内能，下列说法正确的是（ ）
A. 物体的温度升高时，其内能一定增大B. 温度相同的 1kg水和100g水内能相同
C. 南极的极寒天气下-52℃的冰没有内能D. 物体的运动速度越大，它的内能越大
【答案】A
【解析】
【详解】A．物体的温度升高时，分子热运动增大，其内能一定增大，故A正确；
B．内能与物体的温度、质量、状态有关，温度相同的 1kg水和100g水内能不相同，故B错误；
C．任何物质都有内能，故C错误；
D．物体的内能与运动速度大小无关，故D错误。
故选A。
5. 甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间的相互作用如图所示。已知乙球带正电，下列判断正确的是（ ）
A. 甲球、丙球均带正电B. 甲球、丙球均带负电
C. 甲球、乙球相互吸引，甲球可能不带电D. 甲球、丙球相互排斥，两球带异种电荷
【答案】B
【解析】
【详解】A．甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，甲球可能带负电，故A错误；
BC．甲球与乙球靠近时相互吸引，甲球与丙球靠近时相互排斥，这说明甲球一定带电，乙球带正电，甲球可能带负电，丙球相同带负电，故B正确，C错误；
D．根据同种电荷相互排斥可知，甲丙球一定同种电荷，故D错误。
故选B。
6. 下列有关能量转化的说法错误的是（ ）
A. 核电站发电﹣﹣核能转化为电能
B. 电饭锅烧饭﹣﹣电能转化为内能
C. 植物光合作用﹣﹣太阳能转化内能
D. 太阳能电池﹣﹣太阳能转化为电能
【答案】C
【解析】
【详解】A．核电站发电将核能转化为电能，故A正确，A不符合题意；
B．电饭锅烧饭，消耗电能，得到内能，将电能转化为内能，故B正确，B不符合题意；
C．植物光合作用，将太阳能转化为化学能，故C错误，C符合题意；
D．太阳能电池将太阳能转化为电能，故D正确，D不符合题意。
故选C。
7. 如图，滑片P向右移动时连入电路的电阻变小的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】AC．变阻器只有一个接线柱接入电路中，处于断路状态，故AC不符合题意；
B．图中变阻器右半部分计入电路中，滑片P向右移动时连入电路的电阻变小，故B符合题意；
D．变阻器的下面的两个接线柱连入电路中，滑片位置改变，变阻器接入电路中的电阻不变，始终是变阻器的最大电阻，故D不符合题意。
故选B。
二、填空题（本大题7 小题，每空1分，每小题3分，共21 分）
8. 单位换算：3.8×105mV=________V；20mA=________A； 1MΩ=________Ω。
【答案】 ①. 380 ②. 0.02 ③. 1×106
【解析】
【详解】[1]由得
[2]由得
[3]由得
9. 目前我国研发一款以压缩空气为动力的环保车。汽车使用前需要压缩存储气体，这一过程通过 ___________的方式使气体内能增加，开动时释放的气体推动发动机做功，这一过程是 ___________能转化为 ___________能。
【答案】 ①. 做功 ②. 内 ③. 机械
【解析】
【详解】[1]汽车使用前，压缩储存气体，压缩气体做功，物体内能会增加，这一过程通过做功的方式使气体内能增加的。
[2][3]开动时，释放的气体推动发动机，将气体的内能转化为机械能。
10. 如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为______；如果静电球带的是负电，则触碰过程中电流方向为______(填“从球向人”或“从人向球”)；为了安全，整个过程中游客需要踩在______（填“大地”“橡胶垫”或“金属垫”）上。
【答案】 ①. 同种电荷互相排斥（或“头发带了同种电荷”） ②. 从人向球 ③. 橡胶垫
【解析】
【详解】[1]游客在科技馆触碰静电球，头发带上同种电荷，由于同种电荷相互排斥，所以头发会变的蓬松飞扬。
[2]如果静电球带的是负电，那么负电荷会由静电球传向人体，电流的方向与负电荷定向移动的方向相反，故电流方向从人向球。
[3]大地和金属垫是导体，橡胶垫是绝缘体，为了安全，整个过程中游客需要踩在橡胶垫上。
11. 英语听力测试时，各考场的有线扬声器是同时开指，也是同时停播的。当一个班级扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 ___________（选填“并”或“串”）联。播音的老师能同时控制所有扬声器的原因是开关连接在 ___________（选填“干路”或“支路”）上。教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是 ___________（选填“并”或“串”）联。
【答案】 ①. 并 ②. 干路 ③. 串
【解析】
【详解】[1]当一个班级扬声器发生断路故障时，不影响其他班级，即它们在工作时互不影响，因此它们之间的连接方式是并联。
[2]根据播音的老师能能同时控制所有扬声器可判断开关连接在在干路上。
[3]教室内控制每一个吊扇的调速器能改变吊扇的转速，所以与该吊扇是串联的。
12. 水的比热容为，其物理意义是 _____。质量相等、初温相同的a、b两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图象如图所示。由图可知，a液体的比热容 _____（选填“大于”“小于”或“等于”）b液体的比热容；当升高的温度相同时，_____（选填“a”或“b”）液体的加热时间更长些。
【答案】 ①. 1kg的水温度升高（或降低）1℃，吸收（或放出）的热量为4.2×103J ②. 小于 ③. b
【解析】
【详解】[1]水的比热容物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J。
[2]由图象知，当加热时间相同时，即吸收的热量相同时，a的末温较高，由于a、b两种液体的初温相同，故a温度的变化量大于b温度的变化量，由可知，a的比热容小于b的比热容；
[3]由图象知，升高相同的温度（从20℃升高到40℃），a需要的加热时间小于b需要的加热。
13. 如图所示，要使电流表能测L1中电流，需闭合开关___________；要使L1、L2并联，需闭合开关___________；不能同时闭合开关___________，否则会电源短路。
【答案】 ①. S2 ②. S1和S3 ③. S2和S3
【解析】
【详解】[1]要使电流表测L1的电流，由电路图知，需要闭合开关S2，此时两灯及电流表串联在电路中，电流表同时测两灯的电流。
[2]由电路图知，同时闭合开关S1和S3，则两灯并联连接，电流表测L2支路的电流。
[3]同时闭合开关S2和S3，电流不经用电器，直接从电源的正极回到负极，电源会短路。
14. 如图甲电路中，电源由四节新干电池串联组成，当开关S闭合时，电压表示数如图乙所示，此时灯L1两端电压为______V，灯L2两端电压为______V，流过灯泡L1的电流______流过L2灯泡的电流（选填“大于”、“小于”或“等于”）。
【答案】 ①. 2.5 ②. 3.5 ③. 等于
【解析】
【详解】[1][2]一节新干电池的电压为1.5V，则4节串联使用时，提供的电压为
即
由电路图可知：灯泡L1、L2串联，电压表与灯泡L2并联，是测量L2两端的电压，由图乙可知电压表选择的量程是，分度值是0.5V，故示数为3.5V，即
根据串联电路中的电压规律是
得灯L1两端电压为
[3]根据串联电路中电流处处相等的特点可知流过灯泡L1的电流等于流过L2灯泡的电流。
三、作图题（本大题3 小题， 每小题2分，共6分）
15. 如图所示，两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
【答案】
【解析】
【详解】根据题意可知，两灯并联，S是总开关，S1只控制灯泡L1，题干中L1已经按要求接入电路，只需要将L2接入电路即可，如图所示：
16. 如图所示为常用的手电筒，请在虚线框内画出手电筒的电路图。
【答案】
【解析】
【详解】手电筒的电路是由电源、开关、灯泡、导线组成的基本电路据此画出电路图，在手电筒中，按钮为开关，灯泡为用电器，干电池为电源，金属外壳和弹簧为导线，电路图如图：
17. 请在如图电路的“〇”中填适当电表符号，使开关闭合后R1和R2均能工作。
【答案】
【解析】
【详解】上边的〇与R2并联，应是电压表，下边的〇与电源串联，应是电流表，如图所示：
四、实验题（本大题3 小题，每空1分，共26分）
18. 在“探究不同物质吸热升温的现象”实验中：
（1）如图甲，小明在容器中分别装入______ 和初温都相同的沙子和水，用两个完全相同的酒精灯加热。加热过程中需用玻璃棒不断搅拌，搅拌的目的是______ ；
（2）测得实验数据如下表：
时，温度计显示沙子的温度如图乙所示，其读数为______ ℃；根据实验数据绘出温度-时间关系图像如图丙所示，分析图像后小明发现：沙子的温度升得更高，所以“沙子吸收的热量比水多”，该观点______ （正确/错误）；
（3）分析数据、图像可知：沙子和水的温度-时间图像均为一条直线，沙子和水的图像的倾斜程度不同，说明：沙子、水升高相同温度的情况下的吸热能力是______ 物体/物质的一种物理属性，且沙子的这种属性的数值______ 大于/等于/小于水。
【答案】 ①. 质量 ②. 使物质受热均匀 ③. 52 ④. 错误 ⑤. 物质 ⑥. 小于
【解析】
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同不同物质密度不同，根据，体积相同的不同物质质量不同，所以，分别给初温相同且质量相等的水和沙子加热，在两个完全相同的烧杯内应分别装入初温、质量相同的沙子和水。
[2]用两个相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是：使物质受热均匀。
（2）[3]时，温度计显示沙子的温度如图丙所示，温度计分度值为，其读数为。
[4]根据转换法，加热相同的时间，沙子吸收热量与水吸收热量相同，该观点错误。
（3）[5]根据比热容的知识可知，沙子、水升高相同温度的情况下的吸热能力是物质的一种物理属性。
[6]分析表格中数据可知，加热相同时间，沙子升温快，所以，沙子的比热容小于水的比热容。
19. 在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上画“×”，并改正______；
（2）测出的电流如上表所示，由此得出初步结论：______（只写表达式）。为了得出普遍的规律，应当进行多次实验。操作方法是：______；
（3）此次测量中发现，灯泡L1比L2______（选填“亮”或“暗”），若两灯泡灯丝的长度相同，______的灯丝更粗。
【答案】 ①. ②. I=I1＋I2 ③. 换上规格不同的灯泡多次实验 ④. 暗 ⑤. L2
【解析】
【详解】（1）[1]原电路中，两灯短路了，改正后如下图所示：
（2）[2]根据数据分析可知，并联电路中，干路电流等于各支路电流之和，用表达式表示是
I=I1＋I2
[3]为了得出普遍的规律，应当换上规格不同的灯泡多次实验，进行多次实验可避免实验的偶然性。
（3）[4][5]根据数据可知，通过L1的电流比通过L2的电流小很多，所以，灯泡L1比L2暗，若两灯泡灯丝的长度相同，根据影响电阻的因素可知，L2的灯丝更粗，电阻更小，灯泡更亮。
20. 亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）按照图甲所示“探究影响导体电阻大小因素”的实验电路中的四根电阻丝，A为锰铜线，B、C、D为镍铬合金线。A、B、D的横截面积为S，C的横截面积为2S，当B、C、D分别接入同一检测电路时，电流表示数分别为I1、I2、I3，比较发现：I3＞I1，说明导体的电阻跟导体的_____有关；通过观察电流大小来比较导体电阻的大小，这种研究方法叫_____法；
（2）为了探究导体电阻与横截面积的关系，应该选用编号_____两根电阻丝分别接入电路进行实验；
（3）分别将A和D两电阻丝接入图甲所示的电路中M、N两点间，电流表示数不相同，由此得到的结论是：当长度和横截面积相同时，导体电阻跟_____有关。
【答案】 ①. 长度 ②. 转换 ③. CD ④. 材料
【解析】
【详解】（1）[1][2]当B、C、D分别接入同一电路时，B、D都为镍铬合金线，材料相同，横截面积相同，长度不同，实验中发现I3＞I1，说明导体的电阻跟导体的长度有关；因I3＞I1，说明通过B的电流小，B的长度长，则B的电阻大，实验中通过电流表示数大小判断导体电阻大小，这是应用转换法的思想。
（2）[3]为了探究导体电阻与横截面积的关系，需要控制导体的材料、长度相同，横截面积不同，应该选用编号CD两根电阻丝分别接入电路进行实验。
（3）[4]分别将A和D两电阻丝接入图甲电路中M、N两点间，A和D的长度、横截面积相同，材料不同，电流表示数不相同，由此得到的结论是：当长度和横截面积相同时，导体电阻跟材料有关。
21. 如图所示，春华同学选用两节新干电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。
（1）电压表在接入电路前通常要进行 _____，实验中最好选择规格 _____（填“相同”或“不同”）的小灯泡；
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为 _____V；
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是 _____（用公式表示）；
（4）小明进行多次实验的主要目的是 _____（填序号）。
①减小实验误差
②寻找普遍规律
【答案】 ①. 凋零 ②. 不同 ③. 1.2 ④. UAC=UAB+UBC ⑤. ②
【解析】
【详解】（1）[1]根据电压表的使用规则，电压表在接入电路前，通常要进行调零。
[2]探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性。
（2）[3]由实物电路可知，电压表选用小量程，分度值为0.1V，由图乙可知，电压表的示数为1.2V。
（3）[4]AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压，由表中的数据可以看出
UAC=UAB+UBC
因此可以得出，串联电路两端的总电压等于各串联电阻两端的电压之和。
（4）[5]多次实验的主要目的，是寻找普遍规律，故①不符合题意，②符合题意。
故选②。
22. 为比较酒精和汽油热值的大小，制定了以下实验方案：
（1）取质量______（选“相同”或“不相同”）的酒精和汽油作燃料，制成酒精灯和汽油灯；
（2）两灯同时点燃后分别给两杯质量和初温都相同的水加热（烧杯质量相同，如图乙所示）；
（3）通过观察水温的变化，由此判断两种燃料热值的大小：
请根据上面的设计方案回答：
①如图中温度计的读数是______ C。当两灯的燃料______（选填“燃烧相同时间”或“完全燃烧完后”），甲装置中温度计读数是80 C，而乙装置的读数是90 C。由此判断______的热值比较大；
②根据计算出水吸收的热量，然后利用这个热量计算出汽油的热值，发现结果与资料中给出的汽油热值相比______（选填：“偏大”或“偏小”）了，结合装置图，分析原因可能是（写一条）：______。
【答案】 ①. 相同 ②. 56 ③. 完全燃烧后 ④. 汽油 ⑤. 偏小 ⑥. 热量的直接散失或烧杯未加盖
【解析】
【详解】（1）[1]根据控制变量法，两灯同时点燃后分别给两杯质量和初温都相同的水加热。
（3）①[2]由图知，温度计的分度值是1℃，所以温度计的示数为56℃。
[3][4]当两灯的燃料完全燃烧完后，甲装置中温度计读数是80℃，而乙装置的读数是90℃，根据公式可知，在相同情况下，汽油加热的水吸收的热量较多，说明汽油放出的热量较多，根据公式可知，所以汽油的热值大于酒精的热值。
②[5][6]由于热量的直接散失、烧杯未加盖等，所以汽油燃烧放出的热量大部分未被水吸收，所以根据计算出水吸收的热量偏小，从而根据公式，计算出的汽油的热值偏小。
五、计算题（本大题2小题， 共12分）
23. 为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，天然气热值为4.2×107J/m3；，此时外界为1标准大气压。求：
（1）0.03m3天然气完全燃烧放出的热量；
（2）若这些热量的50%被2kg、30℃的水吸收，能使水升高到多少℃？
【答案】（1）1.26×106J；（2）37.5℃
【解析】
【详解】解：（1）0.03m3天然气完全燃烧放出的热量
（2）由题知，水吸收的热量
由得，水升高的温度
水的初温为30℃，则末温为
标准大气压下水的温度最高为100℃，所以水只能升高到100℃。
答：（1）30g天然气完全燃烧放出的热量为1.26×106J；
（2）若这些热量的50%被2kg、30℃的水吸收，能使水升高到100℃。
24. 每到周末，小晶都去邻居孤寡老人刘奶奶家，帮助老人劈柴、烧水、做饭等。某次烧水时，燃烧了1kg的木材，刚好把初温为20℃，质量为2kg的水烧开（假设木材能够完全燃烧），已知当地气压为1标准大气压，木材的热值为q=1.2×107J/kg，水的比热容为。求：
（1）完全燃烧5kg木材能放出多少焦耳的热量？
（2）2kg的水被烧开吸收了多少热量？
（3）小晶烧水的效率是多少？
【答案】（1）6×107J；（2）6.72×105J；（3）5.6%
【解析】
【详解】解：（1）完全燃烧5kg木材能放出的热量
Q放=qm木材=1.2×107J/kg×5kg=6×107J
（2）1标准大气压下，水的沸点为100℃，即水的末温为100℃，则2kg的水被烧开吸收的热量
（3）完全燃烧1kg木材能放出的热量
Q放=qm木材=1.2×107J/kg×1kg=1.2×107J
小晶烧水的效率
答：（1）完全燃烧1kg木材能放出6×107J的热量。
（2）2kg的水被烧开吸收了6.72×105J的热量。
（3）小晶烧水的效率是5.6%。
六、综合能力题（本大题3 小题， 共14分）
25. 如图所示的四个热学实验。
（1）将活塞迅速下压，活塞对______做功（选填“硝化棉”或“筒内空气”），使其内能增大，温度升高，硝化棉燃烧；
（2）试管中的水加热沸腾后，塞子被水蒸气推出，这个过程的能量转化与汽油机的______冲程能量转化相似；
（3）抽去玻璃隔板后，两瓶气体混合颜色变均匀，说明分子永不停息地做______；
（4）紧压两铅柱使它们合在一起，下面悬挂大秤砣未被拉开，这是由于 ______的作用。
【答案】 ①. 筒内空气 ②. 做功 ③. 无规则运动 ④. 分子间引力
【解析】
【详解】（1）[1]将活塞迅速下压，活塞对筒内空气做功，使其内能增大，温度升高，达到硝化棉的燃点，硝化棉燃烧。
（2）[2]试管中的水加热沸腾后，塞子被水蒸气推出，水蒸气的内能转化为了塞子的机械能，水蒸气的内能减小，温度降低；汽油机的做功冲程是汽油燃烧产生的内能转化为曲轴的机械能，塞子被推出这一过程的能量转化与四冲程汽油机的做功冲程相同。
（3）[3]抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明分子在不停地做无规则运动，这是扩散现象。
（4）[4]紧压两铅柱使它们合在一起，下面悬挂大秤砣未被拉开，这是由于分子间引力的作用。
26. 如图所示，电源电压为6V，闭合开关后，电流表A1示数为0.2A，电流表A2示数为0.5A。试回答下列问题：
（1）R1R2的连接方式是 ___________联；
（2）电流表A1测量通过 ___________的电流；电流表A2测量 ___________通过的电流；
（3）通过R1的电流为 ___________A；
（4）电压表的示数为 ___________V，R1两端的电压为 ___________V。
【答案】 ①. 并 ②. R2 ③. 干路 ④. 0.3 ⑤. 6 ⑥. 6
【解析】
【详解】（1）[1]由图可知，开关闭合后，电流的路径有两条，则R1、R2的连接方式是并联且电压表测量电源的电压。
（2）[2]由图可知，电流表A1与R2串联在支路中，则电流表A1测量通过R2的电流。
[3]电流表A2在干路中，测量干路通过的电流。
（3）[4]在并联电路中，干路中的电流等于支路电流的和，则通过R1的电流为
（4）[5][6]电压表测量电源两端的电压，则电压表的示数为6V，根据并联电路电压的规律可知，R1两端的电压也为6V。
27.
光电效应
光电效应是物理学中一个重要而神奇的现象。光照射到某些物质上，引起物质的电性质发生变化。这类光致电变的现象被人们统称为光电效应。光电效应分为：外光电效应和内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。只有入射光的频率高于一定值时，才能激发电子逸出物质表面。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置、报警控制器等方面。
（1）外光电效应会从物质中激发出带__________电（选填“正”或“负”）的粒子；
（2）在可见光中，从红光到紫光，光的频率是逐渐增大的。如果绿光照射到某金属表面能产生外光电效应，则下列光照射该金属也一定能产生外光电效应的是__________（填序号）；
A．红光、紫光 B．红光、黄光 C．蓝光、紫光 D．黄光、蓝光
（3）光敏电阻是依据__________（内/外）光电效应工作的；
（4）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合没人时红外感应开关断开。图中关于楼道内路灯电路设计合理的是__________（光控开关用光表示，红外感应开关用红表示）
A． B．
【答案】 ①. 负 ②. C ③. 内 ④. A
【解析】
【详解】（1）[1]由材料可知，“外光电效应是指被光激发产生的电子逸出物质表面的现象”，因此，外光电效应会从物质中激发出带负电的电子。
（2）[2]因为“只有入射光的频率高于一定值时，才能激发电子逸出物质表面”，而在可见光中，从红光到紫光，光的频率是逐渐增大的，所以，蓝光和紫光的频率大，当照射到某金属表面时能产生外光电效应，故ABD不符合题意，C符合题意。
故选C。
（3）[3]光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，是使物质的导电能力发生变化，根据工作原理，属于内光电效应。
（4）[4]由题意可知，只有夜晚且有人进入楼道内时，楼道内路灯才亮，则光控开关和红外感应开关应串联共同控制路灯，故B不符合题意，A符合题意。
故选A。加热时间
0
1
2
3
4
5
温度
沙子
12
20
28
36
44
水
12
14
16
18
20
22
通过L1的电流I1
通过L2的电流I2
通过干路的电流I
0.16A
0.40A
0.56A
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
相关试卷
广东省江门市新会区2023-2024学年九年级上学期期末考试物理试题： 这是一份广东省江门市新会区2023-2024学年九年级上学期期末考试物理试题，共20页。试卷主要包含了单项选择题；，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
广东省江门市新会华侨中学2023-2024学年九年级上学期期中考试物理试卷： 这是一份广东省江门市新会华侨中学2023-2024学年九年级上学期期中考试物理试卷，共27页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
广东省江门市新会葵城中学2023-2024学年九年级上学期期中考试物理试题： 这是一份广东省江门市新会葵城中学2023-2024学年九年级上学期期中考试物理试题，共4页。
