专题18 探究欧姆定律实验（练习）-【备考2025】年中考2024物理真题分类汇编（原卷+解析）

这是一份专题18 探究欧姆定律实验（练习）-【备考2025】年中考2024物理真题分类汇编（原卷+解析），文件包含2024年中考物理分类汇编---欧姆定律实验答案含解析doc、2024年中考物理分类汇编---欧姆定律实验doc等2份试卷配套教学资源，其中试卷共64页， 欢迎下载使用。

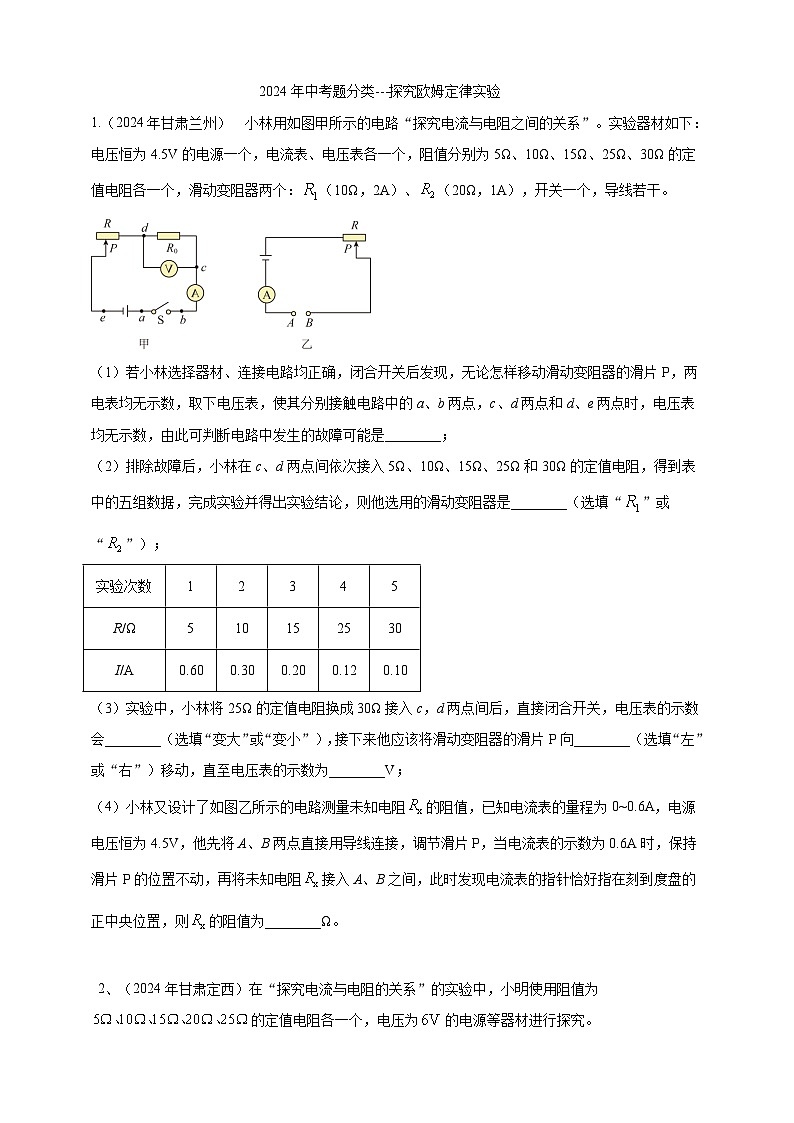

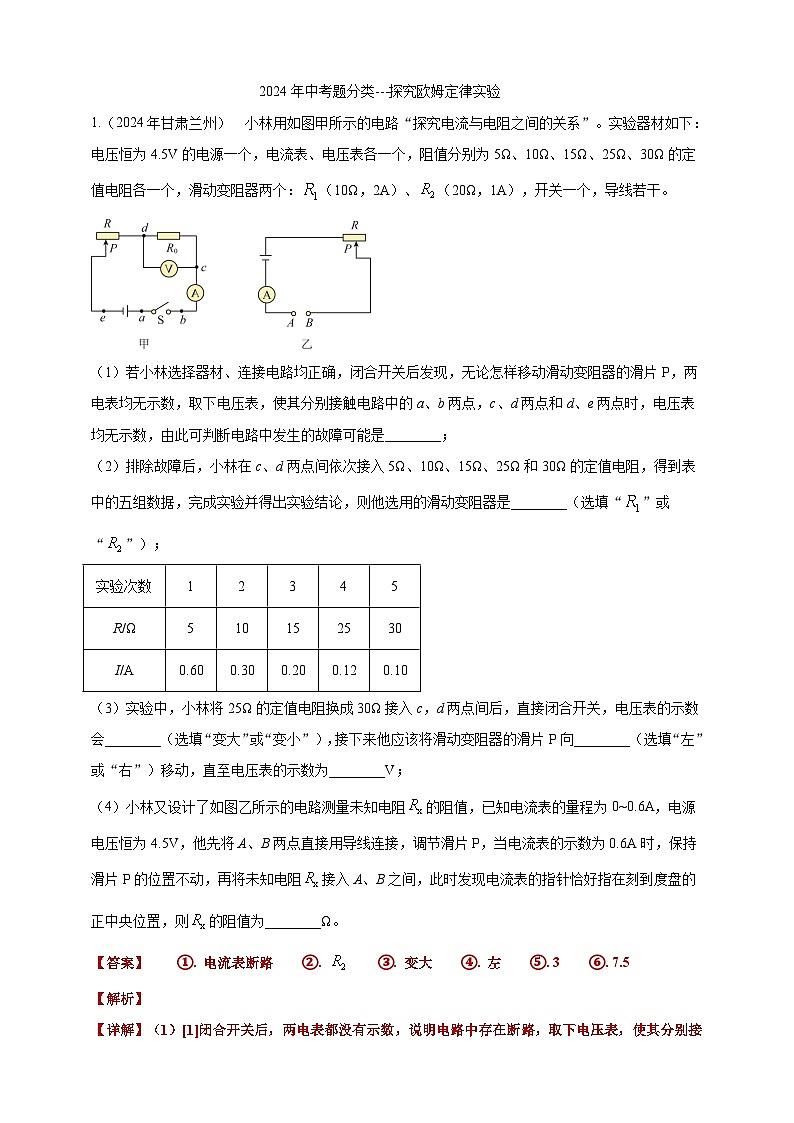

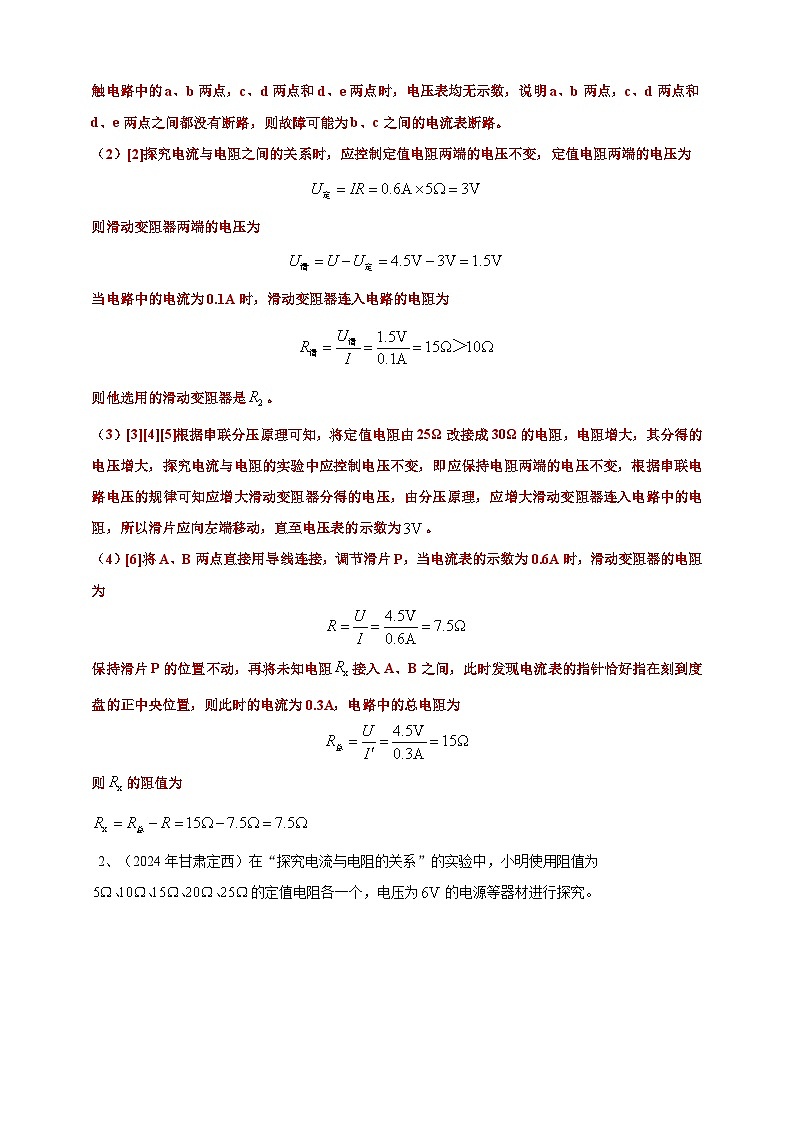

（1）若小林选择器材、连接电路均正确，闭合开关后发现，无论怎样移动滑动变阻器的滑片P，两电表均无示数，取下电压表，使其分别接触电路中的a、b两点，c、d两点和d、e两点时，电压表均无示数，由此可判断电路中发生的故障可能是________；
（2）排除故障后，小林在c、d两点间依次接入5Ω、10Ω、15Ω、25Ω和30Ω的定值电阻，得到表中的五组数据，完成实验并得出实验结论，则他选用的滑动变阻器是________（选填“”或“”）；
（3）实验中，小林将25Ω的定值电阻换成30Ω接入c，d两点间后，直接闭合开关，电压表的示数会________（选填“变大”或“变小”），接下来他应该将滑动变阻器的滑片P向________（选填“左”或“右”）移动，直至电压表的示数为________V；
（4）小林又设计了如图乙所示的电路测量未知电阻的阻值，已知电流表的量程为0~0.6A，电源电压恒为4.5V，他先将A、B两点直接用导线连接，调节滑片P，当电流表的示数为0.6A时，保持滑片P的位置不动，再将未知电阻接入A、B之间，此时发现电流表的指针恰好指在刻到度盘的正中央位置，则的阻值为________Ω。

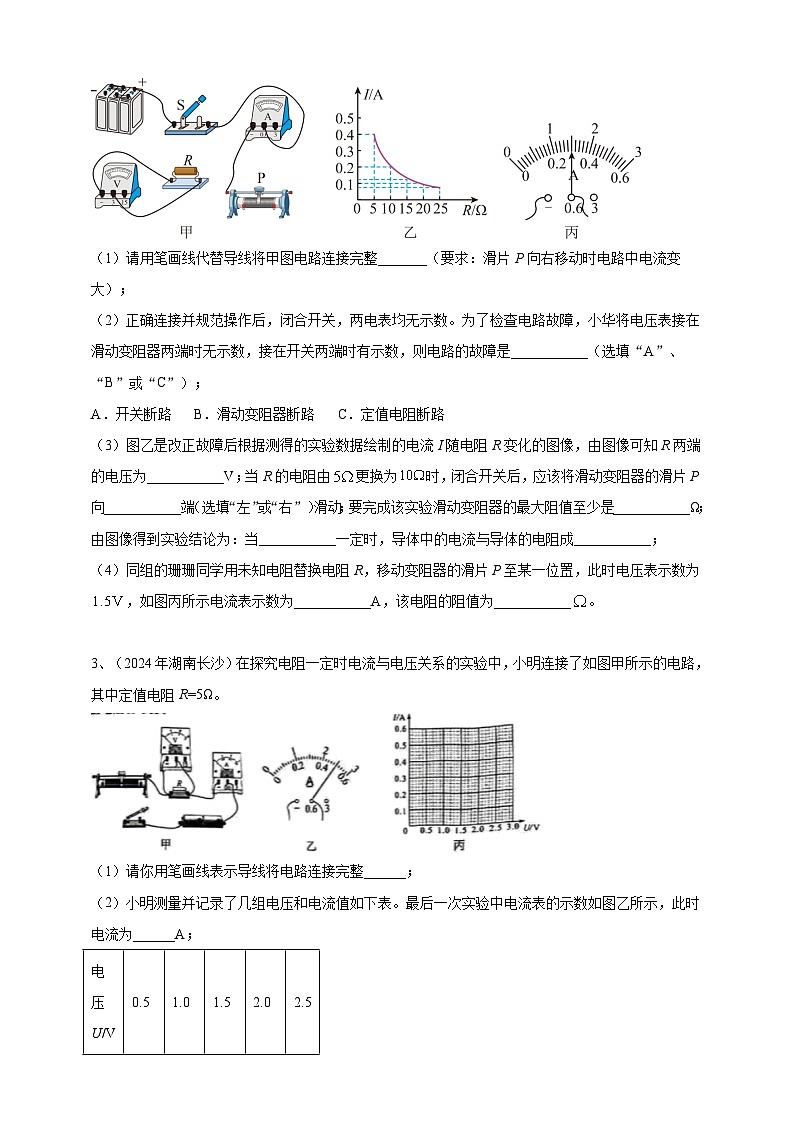

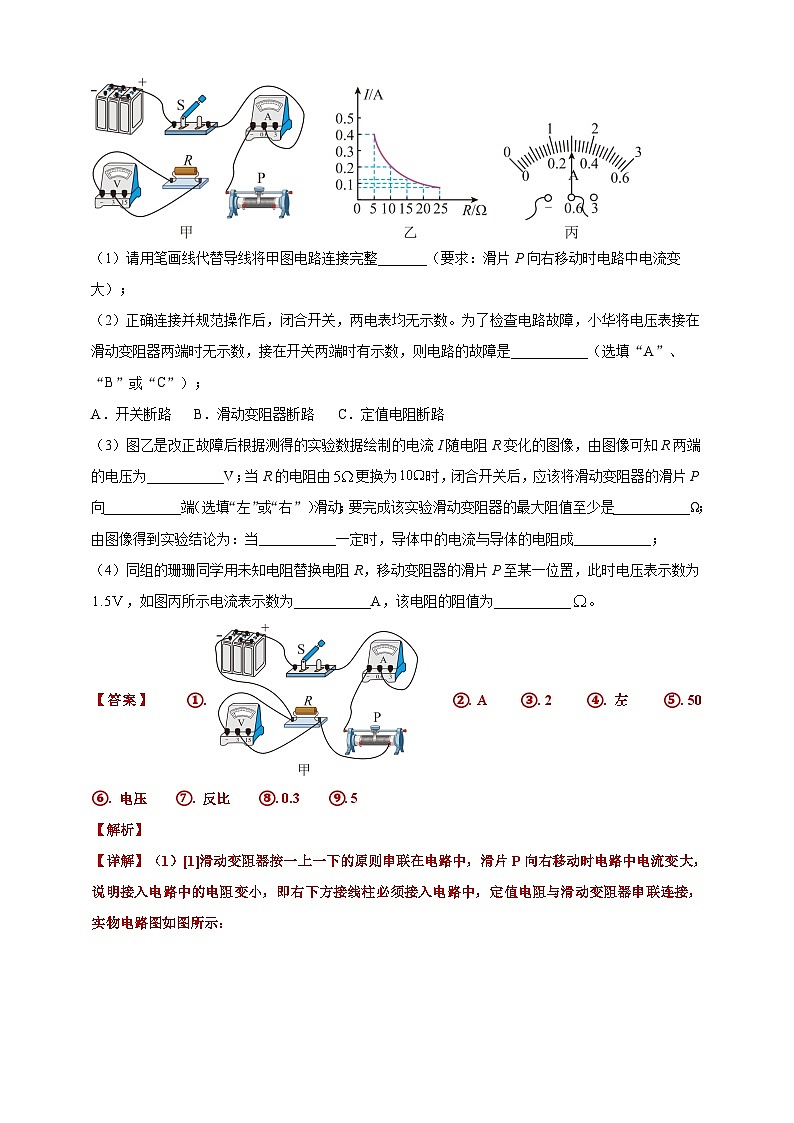

2、（2024年甘肃定西）在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为___________V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为___________A，该电阻的阻值为___________。
3、（2024年湖南长沙）在探究电阻一定时电流与电压关系的实验中，小明连接了如图甲所示的电路，其中定值电阻R=5Ω。
（1）请你用笔画线表示导线将电路连接完整______；
（2）小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图乙所示，此时电流为______A；
（3）请在图丙中画出上表各组数据对应的点，并作出I-U图象______；
（4）分析可得实验结论：电阻一定时，通过导体的电流与导体两端的电压成______比。

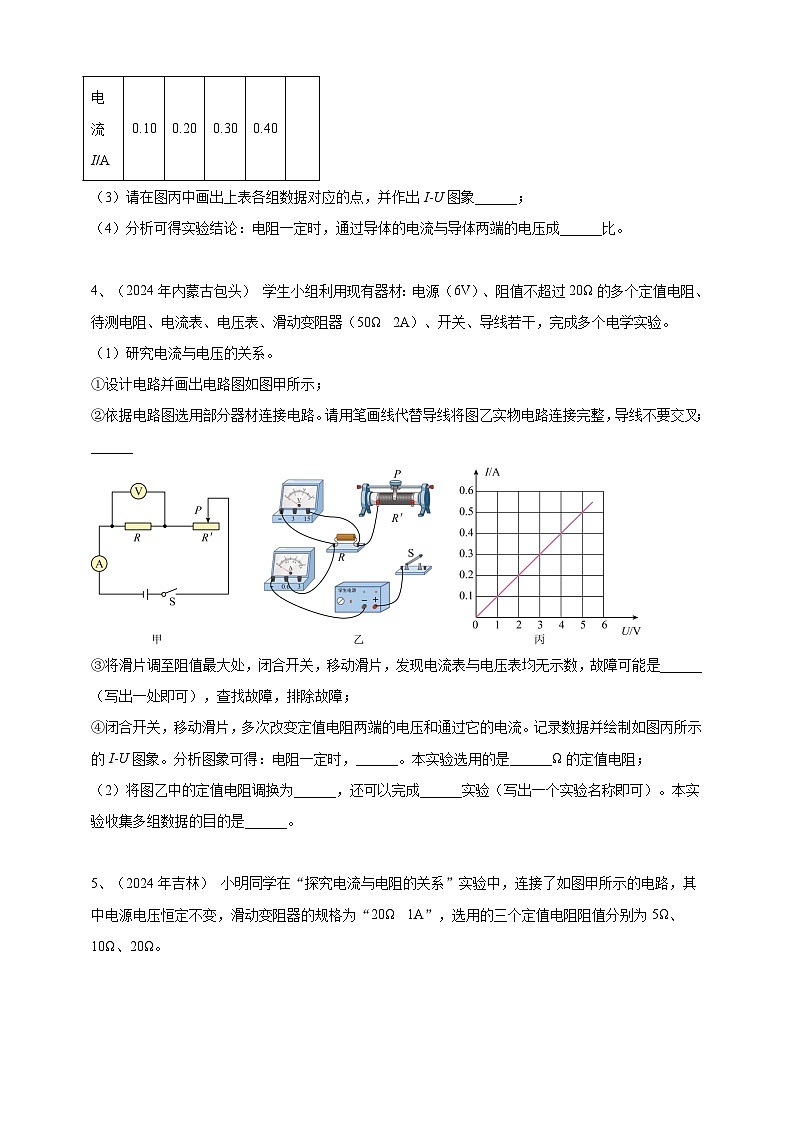

4、（2024年内蒙古包头） 学生小组利用现有器材：电源（6V）、阻值不超过20Ω的多个定值电阻、待测电阻、电流表、电压表、滑动变阻器（50Ω 2A）、开关、导线若干，完成多个电学实验。
（1）研究电流与电压的关系。
①设计电路并画出电路图如图甲所示；
②依据电路图选用部分器材连接电路。请用笔画线代替导线将图乙实物电路连接完整，导线不要交叉；______
③将滑片调至阻值最大处，闭合开关，移动滑片，发现电流表与电压表均无示数，故障可能______（写出一处即可），查找故障，排除故障；
④闭合开关，移动滑片，多次改变定值电阻两端的电压和通过它的电流。记录数据并绘制如图丙所示的I-U图象。分析图象可得：电阻一定时，______。本实验选用的是______Ω的定值电阻；
（2）将图乙中的定值电阻调换为______，还可以完成______实验（写出一个实验名称即可）。本实验收集多组数据的目的是______。
5、（2024年吉林） 小明同学在“探究电流与电阻的关系”实验中，连接了如图甲所示的电路，其中电源电压恒定不变，滑动变阻器的规格为“20Ω 1A”，选用的三个定值电阻阻值分别为5Ω、10Ω、20Ω。
（1）在连接电路的过程中，开关应处于_____________状态；
（2）分别将5Ω、10Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片，两次实验均使电压表示数为1.2V，记下每次对应的电流表示数；
（3）断开开关，将滑片移到滑动变阻器的阻值最大处，接入20Ω的定值电阻进行第三次实验，闭合开关，电压表示数如图乙所示，小明分析之后发现无法将电压表示数调至1.2V，但可以求出电源电压为_____________V；
（4）为了使电压表示数仍为1.2V，顺利完成第三次实验，如果只更换滑动变阻器，应选取最大阻值不小于_____________Ω的滑动变阻器；
（5）更换合适的滑动变阻器后继续实验，根据实验数据绘制图像如图丙所示，分析图像可得：导体两端的电压一定时，通过导体的电流与导体的电阻成_____________比。
6、（2024年深圳）思考乐佳乐同学在探究电流与电阻实验中：
（1）思考乐佳乐同学连接电路如图所示，他检查电路时，发现存在错误。请把接错的那一根导线找出来并打上“×”，再画线把它改到正确的位置上______；
（2）纠正错误后，保持定值电阻两端电压为2V不变，得到实验数据如下表所示。其中有一组数据是错误的，思考乐佳乐同学发现错误数据的序号是_________；
（3）整理表中数据可得结论：导体两端电压一定时，导体中的电流与导体电阻成反比，请写出成反比的依据是什么？_________
（4）思考乐佳乐同学在做第五次实验时，调节滑动变阻器使电压表示数为2V，用时8s完成电流表读数，这8s内，定值电阻R消耗的电能是_________J。
7、（2024年内蒙古赤峰）（1）在电学综合复习时，某组同学做了“探究电流与电压的关系”实验，电路图如图甲所示。
①请用笔画线代替导线将实物图乙补充完整；___________
②根据实验测得的数据，绘制出定值电阻R的图像，如图丙，由图像可以得出：电阻一定时，通过导体的电流与导体两端的电压成___________；
（2）该组同学又做了“探究串联电路电压规律”实验；
实验中，他们按图丁连接电路，用电压表分别测出两个小灯泡两端电压和电源电压，并记录这组实验数据；接下来应该___________，重做上述实验，根据数据得出实验结论。其中一次实验中，他们发现两个小灯泡的亮度明显不同，请分析其原因___________。
8、（2024年山东滨州）某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大_________；
（2）连接电路时，开关应处于______状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最______（选填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻______；
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1.2V时，电流表示数如图丙所示，则此时通过定值电阻的电流为______A。调节滑动变阻器，继续进行实验，并将实验数据记录在下表中；
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第______（填序号）组；
（4）分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；
（5）小滨用电流表和一个已知最大阻值为的滑动变阻器测量未知电阻的阻值，设计了如图丁所示的电路图，电源电压未知且保持不变。实验操作如下：
①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示数为；
③则___________（用已知和测出的物理量、、表示）。
9、（2024年湖北武汉）某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（ ）
（2）正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是______A。这位同学实验操作的不足之处是______；
（3）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压______。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的4次实验中，他还能完成______次。
10、（2024年天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
（3）根据两个小组的实验数据，画出了定值电阻与的电流与电压关系图像，如图所示。由图像可知______（选填“大于”“小于”或“等于”）。
11、 （2024年陕西A）小明和小华在探究电流与电阻的关系时，实验电路如图-1所示。
（1）请用笔画线代替导线将图-1所示电路补充完整；____
（2）正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最________（选填“左”或“右”）端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R________；
（3）排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作出图像，如图-2。小华认为小明所绘图像不合理，其理由是________；
（4）小明和小华发现，由图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，作出了图像，如图-3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成________比；
（5）小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系，你建议选用________（选填“、”或“、”）的定值电阻；
（6）小明和小华找到一卷规格为的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、1.2m、1.8m的四段，对应阻值为、、、。分别将它们绕成螺旋状后，两端缠绕在接线柱上固定，制成了四个简易定值电阻，如图-4所示。在老师的帮助下，他们对制作的电阻进行了测量检验，发现测量值均偏小，且有的偏小值较大，原因可能是________。
12、（2024年河南）小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。
（1）她先用阻值为10Ω的定值电阻探究电流与电压的关系。
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。______
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时______（填“电流表”或“电压表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填入表中。
④请在图4中描出表中各组数据对应的点，并根据描出的点画出图像。______
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是______。
（2）接下来，她用原电路探究电压一定时，电流与电阻的关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成实验，下列方案可行的是______（填字母代号）。
A．换用电压为6V的电源
B．把电压表改接为0~15V量程
C．在开关与滑动变阻器之间串联一个10Ω的电阻
13、（2024年安徽） 图甲为小英同学设计“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；_____
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是______。
（3）排除故障后进行实验，得到的实验数据如下表所示。
分析表中的数据，可以初步得出结论，在电阻一定的情况下，______。
（4）本实验中，定值电阻R的阻值为______Ω（保留一位小数）。
14、（2024年云南）实验小组探究“电流与电压的关系”。
（1）实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，物理上把这种研究方法叫__________法。
（2）根据图甲的电路图连接电路时，开关应_________。闭合开关前，应将滑动变阻器的滑片移到_______端（选填“A”或“B”）。
（3）检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。_______
（4）正确连接电路后，闭合开关，移动滑片，记录第1组电压表和电流表的示数后，为完成后续实验，应逐渐将滑片向________端移动（选填“A”或“B”），数据记录如下表。其中第3次实验时电流表的示数如图丙所示，读数为________A。
（5）分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成____________。
（6）某同学用小灯泡代替电阻重复上述实验，发现无法得出（5）中的结论，原因是____________。
15、（2024年重庆B）小超同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”；
（1）请用笔画线代替导线将图甲的电路连接完整______；
（2）连接电路前发现电压表指针如图乙所示，则需要对电压表______；连接电路时开关应______，将滑动变阻器滑片P移至______端；
（3）电路连接完成后，闭合开关，发现电压表有示数，电流表无示数，可能是定值电阻发生了______；
（4）排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压时，电流表指针如图丙所示，其示数为______A；更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时，才能使电压表示数达到，则电源电压为______V；
（5）当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为______Ω的滑动变阻器。
16、（2024年重庆A卷）小吴同学利用图甲中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导体A发生________；排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为________A；
（2）多次改变导体A两端的电压，并记录对应的________。换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是________的，因此将这个比值定义为导体的电阻；
（3）根据电阻定义可知导体B的阻值为________Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所示，若还需用到一个15Ω的电阻，应选用图戊中电阻________（选填“d”“e”或“f”）。
（4）小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端的电压，于是串联接入滑动变阻器进行实验。①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；②将15Ω的电阻替换为B，要使B两端电压达到固定值，变阻器接入的阻值应比前次实验________________；③将电阻B替换为A再次进行实验。三次实验数据如表所示，交流时小欣发现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻器接入的阻值是________Ω。
17、（2024年四川广安）小华和同学们进行了“探究电流与电阻的关系”实验。实验器材有：三节干电池（每节恒为1.5V）、电流表一只、电压表一只、滑动变阻器两个（分别标有“20Ω 2A”“40Ω 1A”字样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω）、开关一个、导线若干。他们利用这些器材设计了如图甲所示的电路。
（1）小华先将5Ω的电阻接入电路，闭合开关，发现电流表有示数、电压表无示数，出现该故障的原因可能是______；（写出一种即可）
（2）排除故障后，闭合开关，移动滑片至某一位置，观察并记录两电表示数。接着将5Ω的电阻换成10Ω，闭合开关，为控制定值电阻两端电压不变，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
（3）多次更换定值电阻进行实验，并根据实验数据画出电流随电阻变化的图像，如图乙所示。通过观察发现：在误差范围内，图像上的任意点和坐标轴围成的矩形面积大小都相等，因此可以得出的实验结论是______；
（4）为了完成整个实验，他们选取的滑动变阻器规格是______。
18、（2024年四川达州）小明在老师的指导下对“电流与电阻的关系”进行探究，现提供如下器材：电压恒定为4.5V的电源；阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻；标有“15Ω 2A”的滑动变阻器和“30Ω 1A”的滑动变阻器；电压表（0~3V）、电流表（0~0.6A）、开关各1只，导线若干。
（1）小明同学设计了如图甲所示的实验电路图，请根据电路图帮助他将图乙中的实物图连接完整。____
（2）若电路连接正确，小明在闭合开关前，发现电流表指针如图丙所示，那么他接下来的操作应该是________。
（3）排除电路故障后，将滑动变阻器的滑片P移动到最右端，闭合开关，调节滑片P，使电压表的示数为2.5V时，电流表的指针如图丁所示，此时电路中电流为________A，他此时接入电路的定值电阻R的阻值为________Ω。
（4）完成步骤（3）后，若保持滑片P位置不变，断开开关，将定值电阻替换成10Ω，闭合开关，向________（选填“左”或“右”）移动滑片P直到电压表示数再次变为2.5V为止，并读出此时电流表的示数。
（5）多次改变接入电路的定值电阻R，并重复步骤（4）。最终得出电流与电阻的关系。
（6）为确保后续所有定值电阻接入电路后都能完成该探究内容，应选择滑动变阻器________（选填“”或“”）接入电路。
（7）在完成上述探究内容后，小明将电路中定值电阻替换成未知电阻，并利用伏安法成功测量出了的阻值。在他兴奋地向老师汇报成果后，老师告诉他还有其他的方法也能够测出未知电阻的阻值，下列电路不能成功测出未知电阻阻值的是________（阻值已知，电源电压不变）
19、（2024山东临沂） 用电压表和电流表等器材探究电流与电阻的关系，电源电压为4.5V，所用定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
（1）先将30Ω的电阻接入图甲所示电路，闭合开关前，应将滑动变阻器的滑片移到最________（选填“左”或“右”）端；
（2）图甲所示电路有一条导线连接错误，请在该导线上打“×”，并用笔画一条线代替导线，将电路连接正确；_______
（3）改正错误后闭合开关，电流表无示数，电压表有示数，可能是定值电阻________路；
（4）排除故障后闭合开关，移动滑动变阻器的滑片，当电压表的示数为3.0V时，电流表的示数为0.1A。断开开关，将30Ω的电阻换成25Ω的后再闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）移动，直至电压表示数为3.0V，此时，电流表的示数如图乙所示，为________A；
（5）实验数据如下表所示，请在图丙中描绘出的关系图象；_______
（6）为顺利完成该实验，所用滑动变阻器的最大阻值应大于________Ω。
20、（2024江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
21、（2024江苏扬州）在“探究通过导体的电流与电阻的关系”实验中，电路图如图1所示。
（1）小明在实验前发现还缺少一个实验器材，请将所缺器材的电路元件符号正确连入图1所示的电路中___________。实验时，先将电阻箱的阻值调为5Ω，然后将滑片P调至___________（填“A”或“B”）端，闭合开关，再调节滑片P至某一位置，电流表示数如图2所示，读数为___________A。断开开关，将电阻箱的阻值调为10Ω，再闭合开关，___________（填“能”或“不能”）立即记录电流表的示数；
（2）小华在实验过程中保持滑片P位置不变，多次改变电阻箱的阻值R，读出电流表的示数I，将多组数据描点，画出图像，如图3所示。根据小华的实验数据，___________（填“能”或“不能”）得出导体中的电流与电阻成反比的结论；
（3）小明发现利用小华所画图像可以测量未知电阻阻值，在小华的实验电路中，保持滑片P位置不变，将未知电阻元件替换电阻箱接入电路，闭合开关，电流表示数为0.32A，该元件的电阻为___________Ω。若不慎将滑片P向右移动了少许，则电阻测量值___________真实值。（填“大于”、“小于”或“等于”）
22、（2024江苏连云港）小明在“探究通过导体的电流与电阻的关系”实验时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2V不变，电路中仪表均完好无损。
（1）连接电路前，小明发现电压表指针如图乙所示，他应先___________。
（2）连接好电路后闭合开关，移动滑动变阻器的滑片P，电压表有示数，电流表无示数，则电路故障的原因可能是___________。
（3）排除故障后，小明将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图丙所示，此时电阻R的阻值为___________Ω。
（4）在实验过程中，当把电阻R由20Ω更换为10Ω时，滑动变阻器接入电路中电阻应___________（选填“变大”“变小”或“不变”）。
23、 （2024湖南）在“探究电流与电压的关系”实验中，保持定值电阻R不变，小明设计了如图甲所示的电路图并进行实验。
（1）连接电路前，电流表有示数，应该对电流表进行________；
（2）连接电路时，开关S应处于________状态；
（3）连接完电路，实验前应将滑动变阻器的滑片P移至________端；
（4）某次实验中，电流表指针偏转如图乙所示，示数为________A；
（5）实验测出五组数据记录在表格中，为了找到电阻一定时，电流与电压的关系，应该怎样处理数据？________（列举一种方法即可）。
24、（2024福建）探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表（0~0.6A）、电阻R（、、）、滑动变阻器（）、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路连接完整。____闭合开关前，将滑动变阻器滑片P移到最______端，起到______的作用。
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是______。排除故障，继续实验。
（3）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表示数如图乙所示，为______V。分析数据可得：电阻不变时，电流跟电压成______。实验中所选的电阻阻值为______。
（4）探究电流与电阻的关系，将电阻接入电路，记录电流表示数为0.3A；将电阻更换为，移动滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为______。
25、（2024甘肃白银）在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为___________V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为___________A，该电阻的阻值为___________。
实验次数
1
2
3
4
5
R/Ω
5
10
15
25
30
I/A
0.60
0.30
0.20
0.12
0.10
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.10
0.20
0.30
0.40
数据序号
1
2
3
4
5
6
电阻R/Ω
30
25
20
15
10
5
电流 I/A
0.07
0.08
0.10
0.70
0.20
0.40
数据序号
1
2
3
4
5
6
电压U/V
0.6
0.9
1.2
1.8
2.4
3
电流I/A
0.12
0.19
1.8
0.48
0.6
电压U/V
0.3
0.6
0.9
1.2
15
1.8
2.1
2.4
电流I/A
0.15
0.23
0.30
0.38
试验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1
实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4
a．______
电流I/A
0.16
0.20
0.22
0.24
b．______
数据序号
1
2
3
4
5
6
电压U/V
0.30
0.60
0.90
1.20
1.50
1.80
电流I/A
0.08
0.15
0.23
0.30
0.38
0.45
次数
1
2
3
4
5
电压U/V
0.8
1.0
1.2
1.4
16
电流I/A
0.08
0.10
0.14
0.16
实验次数
①
②
③
R/Ω
15
B
A
I/A
0.2
0.3
0.4
实验次数
1
2
3
4
5
6
电阻R/Ω
30
25
20
15
10
5
电流I/A
0.1
0.15
0.2
0.3
0.6
数据序号
1
2
3
4
5
电压U/V
1.2
1.6
1.8
2.0
2.4
电流I/A
0.12
0.16
0.18
0.20
0.24
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
