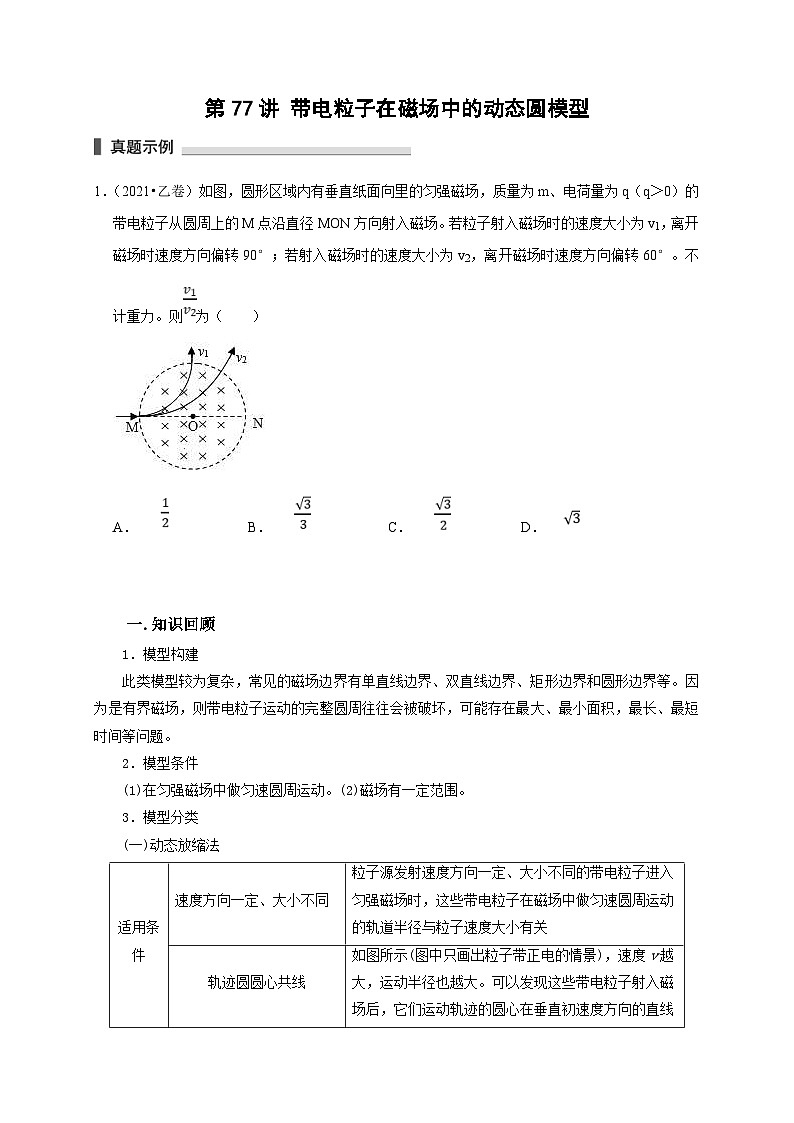

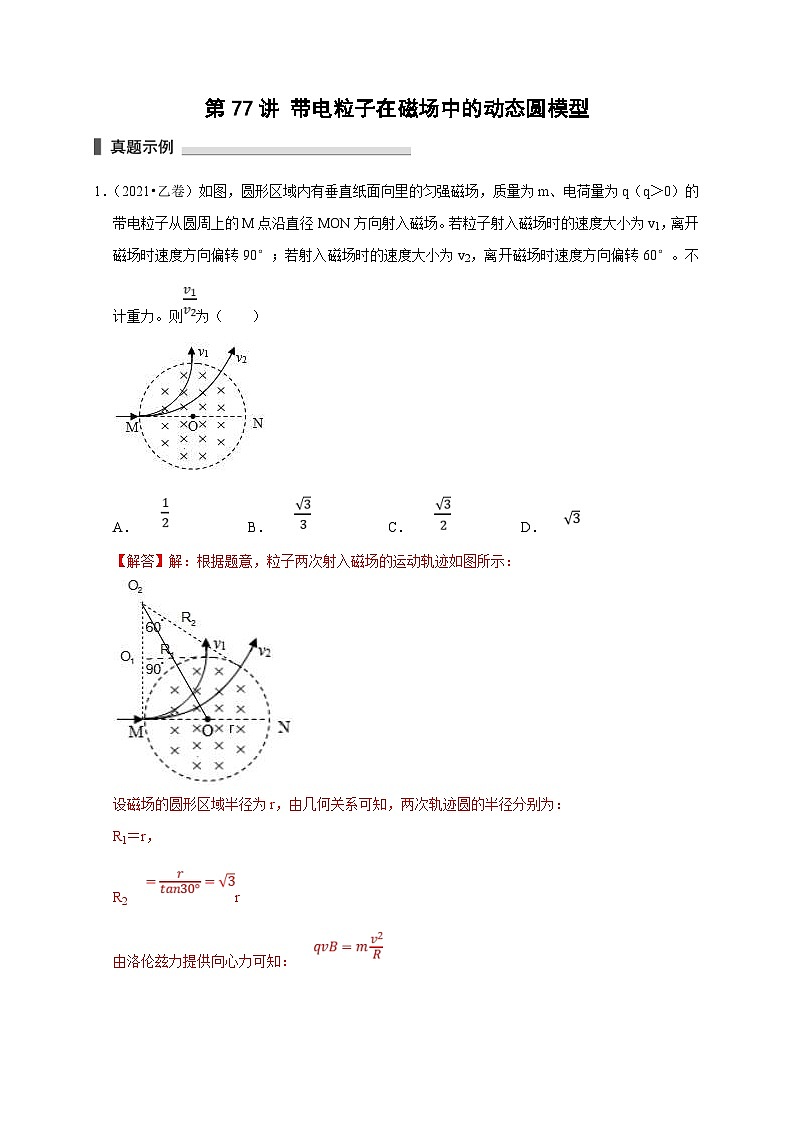

1．（2021•乙卷）如图，圆形区域内有垂直纸面向里的匀强磁场，质量为m、电荷量为q（q＞0）的带电粒子从圆周上的M点沿直径MON方向射入磁场。若粒子射入磁场时的速度大小为v1，离开磁场时速度方向偏转90°；若射入磁场时的速度大小为v2，离开磁场时速度方向偏转60°。不计重力。则为（ ）
A．B．C．D．
一.知识回顾
1．模型构建
此类模型较为复杂，常见的磁场边界有单直线边界、双直线边界、矩形边界和圆形边界等。因为是有界磁场，则带电粒子运动的完整圆周往往会被破坏，可能存在最大、最小面积，最长、最短时间等问题。
2．模型条件
(1)在匀强磁场中做匀速圆周运动。(2)磁场有一定范围。
3．模型分类
(一)动态放缩法
带电粒子在矩形有界匀强磁场中运动的临界问题
带电粒子在矩形有界匀强磁场中运动的特点：

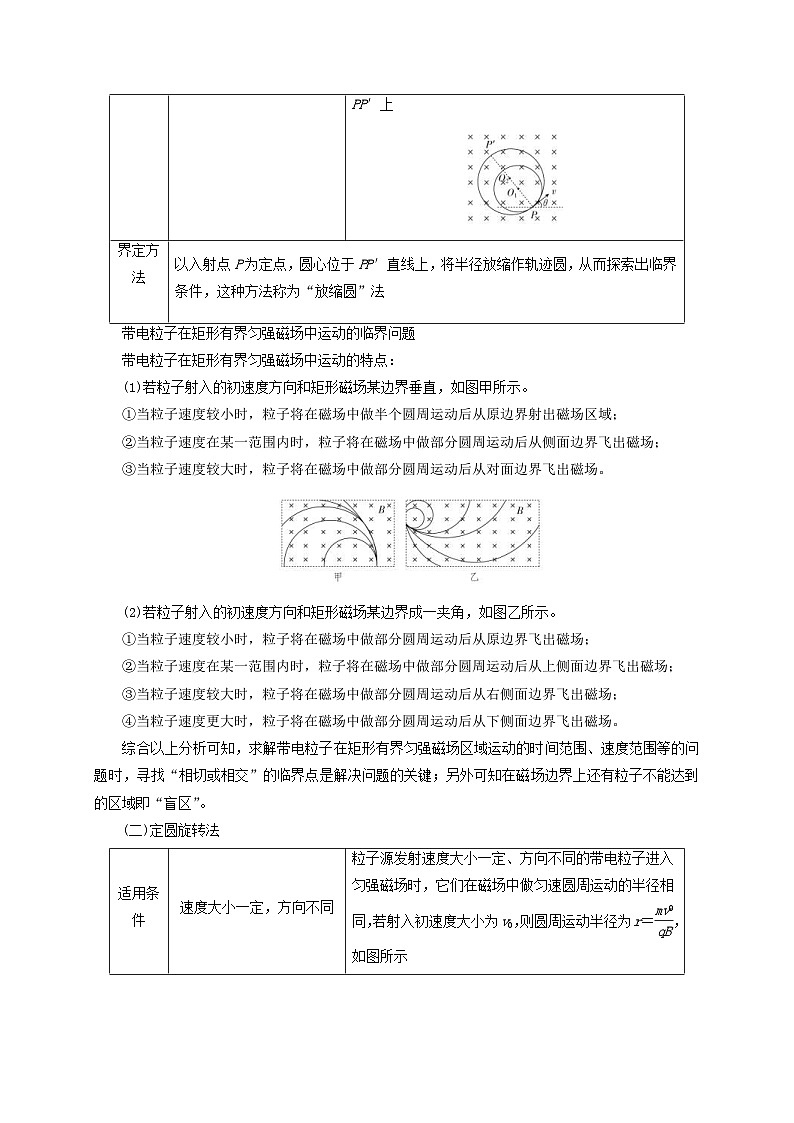

(1)若粒子射入的初速度方向和矩形磁场某边界垂直，如图甲所示。
①当粒子速度较小时，粒子将在磁场中做半个圆周运动后从原边界射出磁场区域；
②当粒子速度在某一范围内时，粒子将在磁场中做部分圆周运动后从侧面边界飞出磁场；
③当粒子速度较大时，粒子将在磁场中做部分圆周运动后从对面边界飞出磁场。

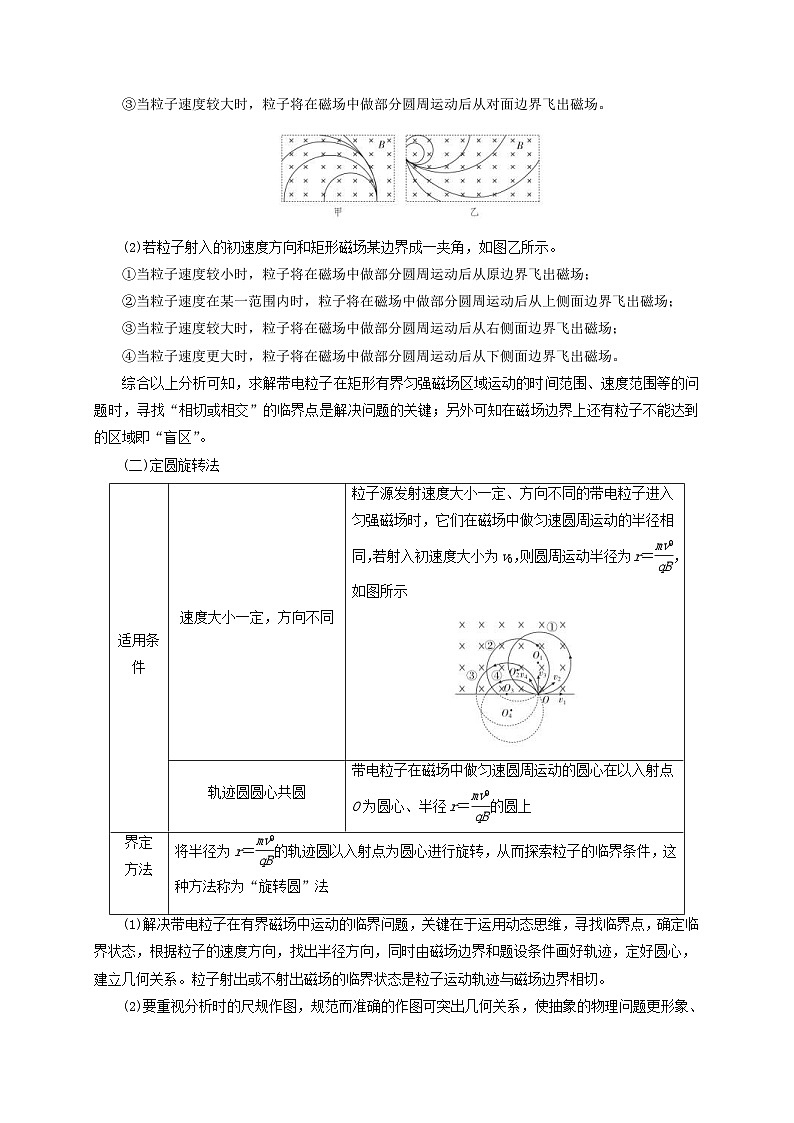

(2)若粒子射入的初速度方向和矩形磁场某边界成一夹角，如图乙所示。
①当粒子速度较小时，粒子将在磁场中做部分圆周运动后从原边界飞出磁场；
②当粒子速度在某一范围内时，粒子将在磁场中做部分圆周运动后从上侧面边界飞出磁场；
③当粒子速度较大时，粒子将在磁场中做部分圆周运动后从右侧面边界飞出磁场；
④当粒子速度更大时，粒子将在磁场中做部分圆周运动后从下侧面边界飞出磁场。
综合以上分析可知，求解带电粒子在矩形有界匀强磁场区域运动的时间范围、速度范围等的问题时，寻找“相切或相交”的临界点是解决问题的关键；另外可知在磁场边界上还有粒子不能达到的区域即“盲区”。
(二)定圆旋转法
(1)解决带电粒子在有界磁场中运动的临界问题，关键在于运用动态思维，寻找临界点，确定临界状态，根据粒子的速度方向，找出半径方向，同时由磁场边界和题设条件画好轨迹，定好圆心，建立几何关系。粒子射出或不射出磁场的临界状态是粒子运动轨迹与磁场边界相切。
(2)要重视分析时的尺规作图，规范而准确的作图可突出几何关系，使抽象的物理问题更形象、直观。
(三)平移圆法
二.例题精析
题型一： 动态放缩圆
（多选）例1．如图所示，在正方形区域abcd内有方向垂直于纸面向里、磁感应强度大小为B的匀强磁场．在t＝0时刻，位于正方形中心O的离子源向平面abcd内各个方向发射出大量带正电的粒子，所有粒子的初速度大小均相同，粒子在磁场中做圆周运动的半径恰好等于正方形的边长，不计粒子的重力以及粒子间的相互作用力．已知平行于ad方向向下发射的粒子在t＝t0时刻刚好从磁场边界cd上某点离开磁场，下列说法正确的是（ ）
A．粒子在该磁场中匀速圆周运动的周期为6t0
B．粒子的比荷为
C．粒子在磁场中运动的轨迹越长，对应圆弧的圆心角越大
D．初速度方向正对四个顶点的粒子在磁场中运动时间最长
题型二：旋转圆
（多选）例2．如图所示，在荧屏MN上方分布了水平方向的匀强磁场，方向垂直纸面向里。距离荧屏d处有一粒子源S，能够在纸面内不断地向各个方向同时发射电荷量为q，质量为m的带正电粒子，不计粒子的重力，已知粒子做圆周运动的半径也恰好为d，则（ ）
A．粒子能打到板上的区域长度为2d
B．能打到板上最左侧的粒子所用的时间为
C．粒子从发射到达到绝缘板上的最长时间为
D．同一时刻发射的粒子打到绝缘板上的最大时间差
题型三：平移圆
（多选）例3．如图所示，在直角三角形ABC内充满垂直纸面向外的匀强磁场（图中未画出），AB边长度为d，∠B．现垂直AB边射入一质量均为m、电荷量均为q、速度大小均为v的带正电粒子，已知垂直AC边射出的粒子在磁场中运动的时间为t0，而运动时间最长的粒子在磁场中的运动时间为t0（不计重力）．则下列判断中正确的是（ ）
A．粒子在磁场中做匀速圆周运动的周期为4t0
B．该匀强磁场的磁感应强度大小为
C．粒子在磁场中运动的轨道半径为d
D．粒子进入磁场时速度大小为
三.举一反三，巩固练习
如图所示，在直角坐标系xy中，x轴上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向外。许多质量为m、电荷量为+q的粒子，以相同的速率v沿纸面内，由x轴负方向与y轴正方向之间各个方向从原点O射入磁场区域。不计重力及粒子间的相互作用。下列图中阴影部分表示带电粒子在磁场中可能经过的区域，其中R，正确的图是（ ）
A．B．
C．D．
一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径。一束质量为m、电荷量为q（q＞0）的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率。不计粒子之间的相互作用。在磁场中运动时间最长的粒子，其运动时间为（ ）
A．B．C．D．
（2020•浙江）某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形EFGH、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板CD平行于HG水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界EH水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界HG竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为0.6R，探测板CD的宽度为0.5R，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。
（1）求离子速度v的大小及c束中的离子射出磁场边界HG时与H点的距离s；
（2）求探测到三束离子时探测板与边界HG的最大距离Lmax；
（3）若打到探测板上的离子被全部吸收，求离子束对探测板的平均作用力的竖直分量F与板到HG距离L的关系。
如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同方向射入磁场。若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上。不计重力及带电粒子之间的相互作用。则这两种情况下带电粒子从P点射入到距P点最远处射出，其在磁场中所经历的时间比t1：t2为（ ）
A．1：2B．2：1C．：1D．1：1
真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圈围成的区域内，磁场的磁感应强度最小为（ ）
A．B．C．D．
（多选）如图所示，在x0y平面的第一象限内存在磁感应强度大小为B、方向垂直纸面向里的匀强磁场。两个相同的带电粒子，先后从y轴上的P点（0，a）和Q点（纵坐标b未知），以相同的速度v0沿x轴正方向射入磁场，在x轴上的M点（c，0）相遇。不计粒子的重力及粒子之间的相互作用，由题中信息可以确定（ ）
A．Q 点的纵坐标b
B．带电粒子的电荷量
C．两个带电粒子在磁场中运动的半径
D．两个带电粒子在磁场中运动的时间
（2021•湖南）带电粒子流的磁聚焦和磁控束是薄膜材料制备的关键技术之一。带电粒子流（每个粒子的质量为m、电荷量为+q）以初速度v垂直进入磁场，不计重力及带电粒子之间的相互作用。对处在xOy平面内的粒子，求解以下问题。
（1）如图（a），宽度为2r1的带电粒子流沿x轴正方向射入圆心为A（0，r1）、半径为r1的圆形匀强磁场中，若带电粒子流经过磁场后都汇聚到坐标原点O，求该磁场磁感应强度B1的大小；
（2）如图（a），虚线框为边长等于2r2的正方形，其几何中心位于C（0，﹣r2）。在虚线框内设计一个区域面积最小的匀强磁场，使汇聚到O点的带电粒子流经过该区域后宽度变为2r2，并沿x轴正方向射出。求该磁场磁感应强度B2的大小和方向，以及该磁场区域的面积（无需写出面积最小的证明过程）；
（3）如图（b），虚线框Ⅰ和Ⅱ均为边长等于r3的正方形，虚线框Ⅲ和Ⅳ均为边长等于r4的正方形。在Ⅰ、Ⅱ、Ⅲ和Ⅳ中分别设计一个区域面积最小的匀强磁场，使宽度为2r3的带电粒子流沿x轴正方向射入Ⅰ和Ⅱ后汇聚到坐标原点O，再经过Ⅲ和Ⅳ后宽度变为2r4，并沿x轴正方向射出，从而实现带电粒子流的同轴控束。求Ⅰ和Ⅲ中磁场磁感应强度的大小，以及Ⅱ和Ⅳ中匀强磁场区域的面积（无需写出面积最小的证明过程）。适用条件
速度方向一定、大小不同
粒子源发射速度方向一定、大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨道半径与粒子速度大小有关
轨迹圆圆心共线

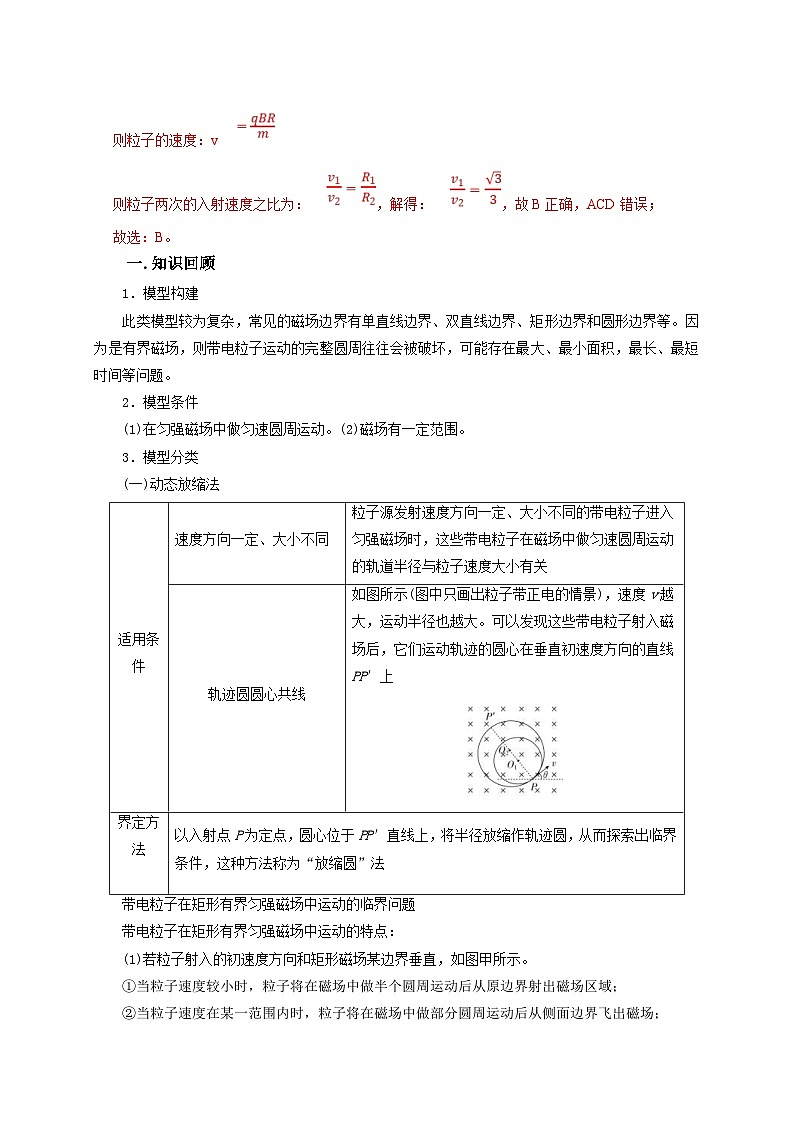

如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上
界定方法
以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法
适用条件
速度大小一定，方向不同
粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度大小为v0，则圆周运动半径为r＝eq \f(mv0,qB)，如图所示

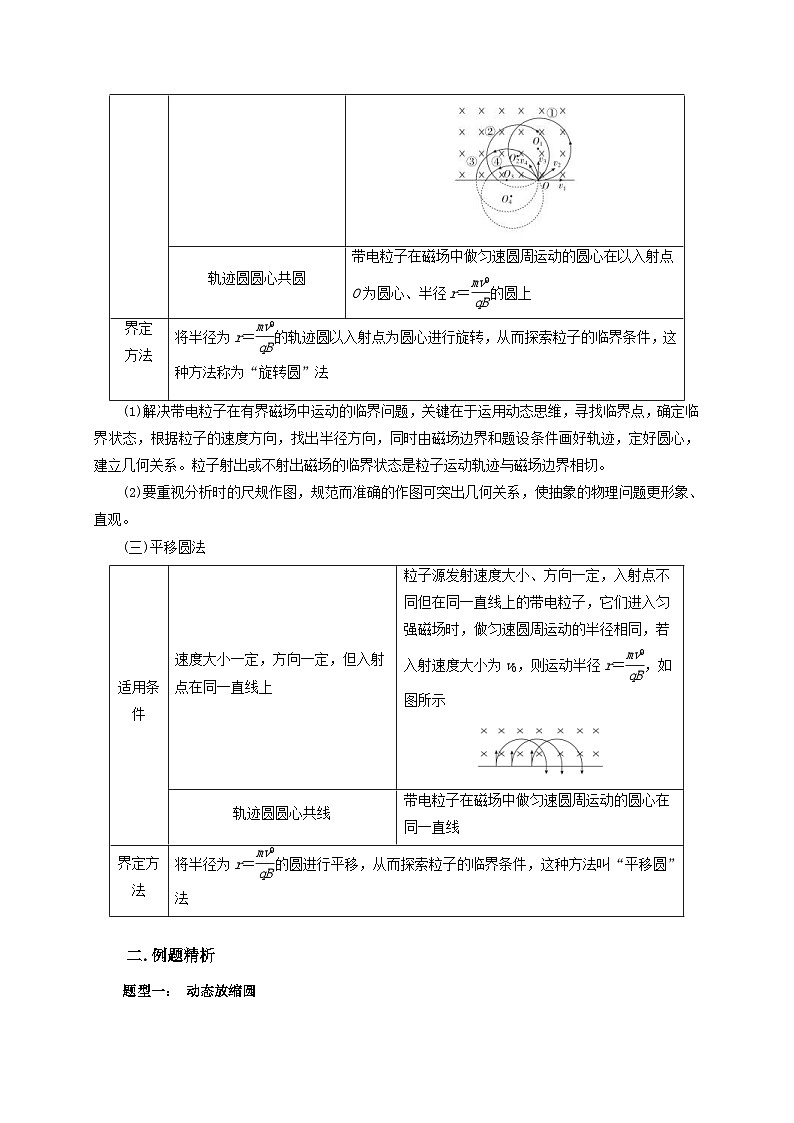

轨迹圆圆心共圆
带电粒子在磁场中做匀速圆周运动的圆心在以入射点O为圆心、半径r＝eq \f(mv0,qB)的圆上
界定
方法
将半径为r＝eq \f(mv0,qB)的轨迹圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法
适用条件
速度大小一定，方向一定，但入射点在同一直线上
粒子源发射速度大小、方向一定，入射点不同但在同一直线上的带电粒子，它们进入匀强磁场时，做匀速圆周运动的半径相同，若入射速度大小为v0，则运动半径r＝eq \f(mv0,qB)，如图所示
轨迹圆圆心共线
带电粒子在磁场中做匀速圆周运动的圆心在同一直线
界定方法
将半径为r＝eq \f(mv0,qB)的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法
