[物理][一模]广东省江门市台山市2024年中考试题(解析版)

这是一份[物理][一模]广东省江门市台山市2024年中考试题(解析版)，共18页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

1. “估测”是物理学中一种常用的方法。九年级的小明对自身一些物理量进行估测，其中合理的是（ ）
A. 体温约为25℃B. 身高约为16cm
C. 质量约为50kgD. 百米跑的成绩约为8s
【答案】C
【解析】A．人的正常体温约为37℃，25℃低于正常体温太多，故A不符合题意；
B．成年人的身高在170cm左右，中学生的身高略小于此数值，约为160cm，故B不符合题意；
C．成年人质量在65kg左右，中学生质量略小于此数值，在50kg左右，故C符合题意；
D．对于普通中学生跑完100米通常时间为15秒左右，故D不符合题意。
故选C。
2. 下列各种微粒中，空间尺度最小是（ ）
A. 分子B. 原子核C. 电子D. 原子
【答案】C
【解析】物质由分子或原子构成，分子由原子组成，原子由原子核与核外电子组成，原子核包括质子和中子两部分，集中了原子质量的大部分。因此从空间尺度来看：分子大于原子，原子大于原子核，原子核大于质子，质子大于电子，所以空间尺度最小的是电子，故ABD不符合题意，C符合题意。
故选C。
3. 如图所示，牙膏盖子中间的尖头是为了（ ）
A. 增大摩擦B. 减小摩擦
C. 增大压强D. 减小压强
【答案】C
【解析】牙膏盖子中间的尖头是为了在压力大小一定时，通过减小受力面积来增大压强。故C符合题意，ABD不符合题意。
故选C。

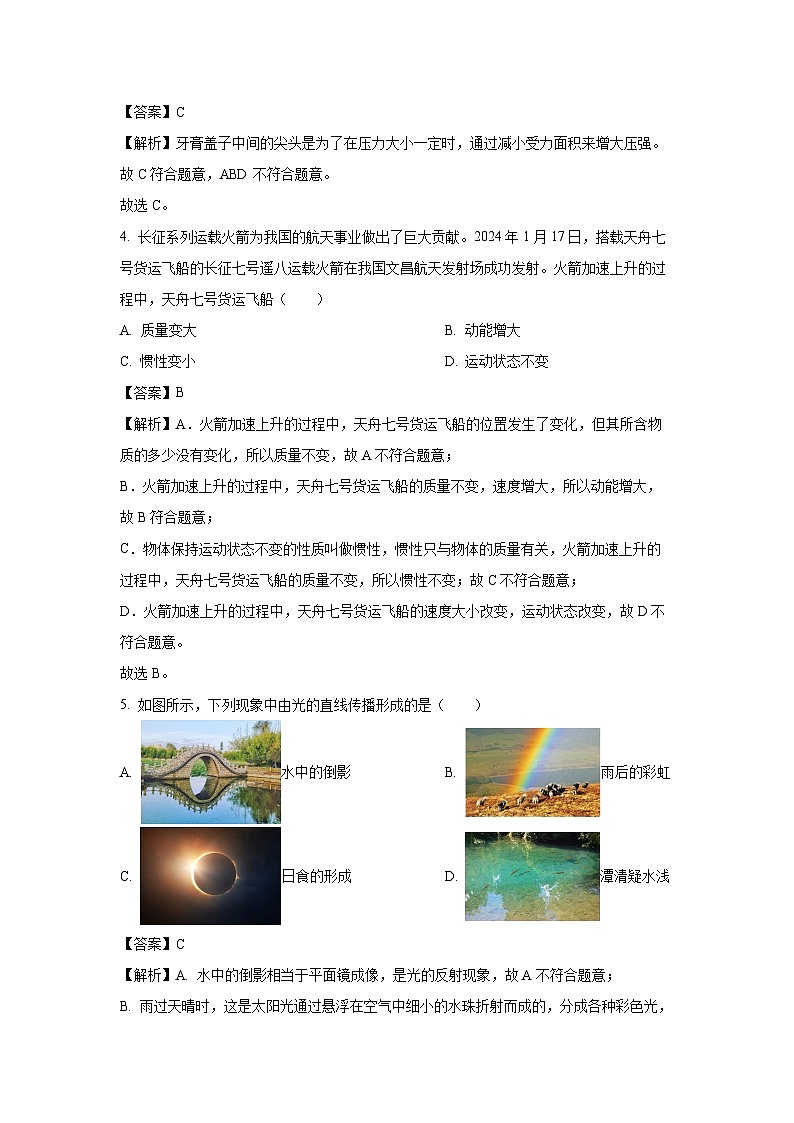

4. 长征系列运载火箭为我国的航天事业做出了巨大贡献。2024年1月17日，搭载天舟七号货运飞船的长征七号遥八运载火箭在我国文昌航天发射场成功发射。火箭加速上升的过程中，天舟七号货运飞船（ ）
A. 质量变大B. 动能增大
C. 惯性变小D. 运动状态不变
【答案】B
【解析】A．火箭加速上升的过程中，天舟七号货运飞船的位置发生了变化，但其所含物质的多少没有变化，所以质量不变，故A不符合题意；
B．火箭加速上升的过程中，天舟七号货运飞船的质量不变，速度增大，所以动能增大，故B符合题意；
C．物体保持运动状态不变的性质叫做惯性，惯性只与物体的质量有关，火箭加速上升的过程中，天舟七号货运飞船的质量不变，所以惯性不变；故C不符合题意；
D．火箭加速上升的过程中，天舟七号货运飞船的速度大小改变，运动状态改变，故D不符合题意。
故选B。
5. 如图所示，下列现象中由光的直线传播形成的是（ ）
A. 水中的倒影B. 雨后的彩虹
C. 日食的形成D. 潭清疑水浅
【答案】C
【解析】A. 水中的倒影相当于平面镜成像，是光的反射现象，故A不符合题意；
B. 雨过天晴时，这是太阳光通过悬浮在空气中细小的水珠折射而成的，分成各种彩色光，所以说雨后的天空出现彩虹是由光的折射形成的，故B不符合题意；
C. 日食是月球运动到太阳和地球中间，且三者在同一条直线时，由光的直线传播月亮会挡住太阳射向地球的光形成的，故C符合题意；
D. 池底反射的光由水中斜射入空气时，发生折射，折射角大于入射角，人眼会逆着折射光线的方向看去，故D不符合题意。
故选C。
6. “生命宝贵，安全第一”是同学们应具有的安全意识。下列做法符合安全用电原则的是（ ）
A. 家用电器的金属外壳接地
B. 使用试电笔时手接触笔尖金属体
C. 在电线上晾晒湿衣服
D. 不断开开关直接更换灯泡
【答案】A
【解析】A．将家用电器的金属外壳接地，若金属外壳与火线接通而带电，则电流就通过接地线流入大地，人接触金属外壳为不会发生触电事故。故A符合题意；
B．使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故B不符合题意；
C．生活用水是导体，在电线上晾晒湿衣服可能发生触电事故，故C不符合题意；
D．更换灯泡时，必须断开电源，否有触电的危险，故D不符合题意。
故选A。

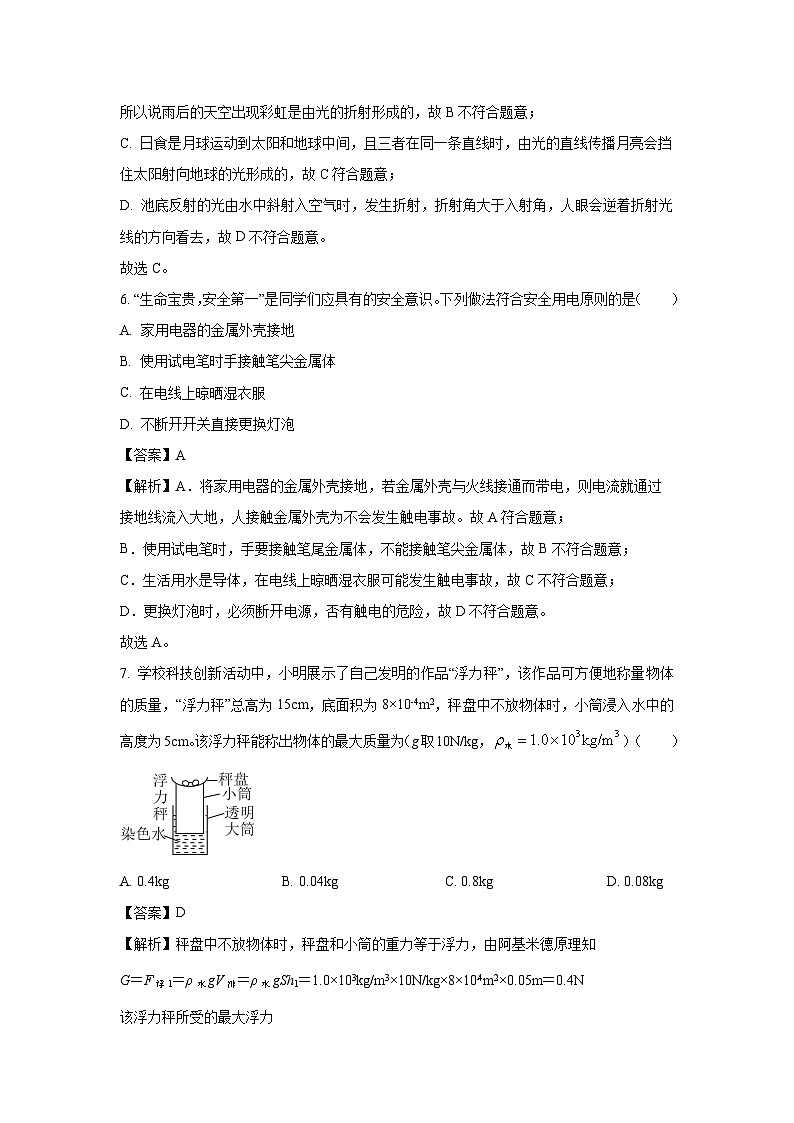

7. 学校科技创新活动中，小明展示了自己发明的作品“浮力秤”，该作品可方便地称量物体的质量，“浮力秤”总高为15cm，底面积为8×10-4m2，秤盘中不放物体时，小筒浸入水中的高度为5cm。该浮力秤能称出物体的最大质量为（g取10N/kg，）（ ）
A. 0.4kgB. 0.04kgC. 0.8kgD. 0.08kg
【答案】D
【解析】秤盘中不放物体时，秤盘和小筒的重力等于浮力，由阿基米德原理知
G＝F浮1＝ρ水gV排＝ρ水gSh1＝1.0×103kg/m3×10N/kg×8×10﹣4m2×0.05m＝0.4N
该浮力秤所受的最大浮力
F'浮2＝ρ水gV'排＝ρ水gSh2＝1.0×103kg/m3×10N/kg×8×10﹣4m2×0.15m＝1.2N
该浮力秤能称出物体的最大质量
故选D。
二、填空题：本大题共6小题，每空1分，共21分。
8. 深夜，大家正欲入睡时，邻居家传来了悠扬的二胡独奏曲《二泉映月》，二胡独奏曲声是由二胡琴弦 __________产生的，人们通过独奏曲声的__________（选填“音调”“响度”或“音色”）辨别出是二胡曲，这时候的二胡独奏曲声对人们来讲是属于__________（选填“噪声”或“乐音”）。
【答案】振动 音色 噪声
【解析】[1]声是由物体振动产生的，二胡独奏曲声是由二胡琴弦振动产生的。
[2]不同乐器发出声音的音色不同，可以通过音色不同辨别出是二胡曲。
[3]深夜，大家正欲入睡时，这时候的二胡独奏曲声妨碍人们休息，故属于噪声。
9. “低碳环保”是当今世界的主题，太阳能已被人们广泛利用。太阳能属于__________（选填“可再生”或“不可再生”）能源，太阳能来自太阳内部的__________（选填“核裂变”或“核聚变”）；夏天的早晨，空中的雾在阳光下消失了__________（填物态变化名称）现象。
【答案】可再生 核聚变 汽化
【解析】[1]太阳能可以从自然界源源不断得到补充，其属于可再生能源。
[2]太阳能是来自太阳内部的核聚变。
[3]雾消失是小水滴变为水蒸气的过程，故是汽化现象。
10. 日常生活中常用天然气炒菜，炒菜主要是通过__________的方式增加了菜的内能，用天然气代替煤炭烧火，不仅环保，且天然气的__________较大；炒好的菜香气四溢，说明分子在不停地做__________。
【答案】热传递 热值 无规则运动
【解析】[1]炒菜时，菜从锅中吸收热量，是通过热传递的方式使菜的内能增大的。
[2]天然气的热值较大，与其他燃料相比，完全燃烧相同质量的天然气放出的热量更多。
[3] 炒好时菜香气四溢，是菜中的香味分子进入空气中造成的，说明分子在不停地做无规则运动。
11. 物理知识在生活中应用广泛。用吸管“吸”饮料时，饮料是在__________的作用下被“吸”入口中的；如图甲所示，洗手池下方排水管的“反水弯”利用了__________的原理，使水管里的异味不会散发出来；如乙所示，说明塑料小勺带了__________。
【答案】大气压 连通器 电荷
【解析】[1]用吸管“吸”饮料时，使管内气压小于大气压，饮料是在大气压的作用下被“吸”入口中的。
[2]上端开口，下端连通的仪器叫连通器，由图可知洗手间下水管属于连通器，故洗手池下方排水管的“反水弯”利用了连通器原理，使水管里的异味不会散发出来。
[3]如乙所示，在毛料布上摩擦后的塑料小勺“吸”起盘中的胡椒粉，说明塑料小勺带了电荷，带电体具有吸引轻小物体的性质。
12. 【科技主题】近年来我国在科技领域取得辉煌成就。请运用有关的物理知识，完成第下面小题。
（1）C919大飞机采用大量__________小的铝锂合金材料来制造，以此减小飞机的质量；飞机产生升力的原因是机翼上表面的空气流速大__________；飞机起飞过程中，以驾驶飞机的飞行员为参照物，飞机是__________的。
（2）福建舰满载时的排水量为8万吨，并且配备具有世界领先水平的电磁弹射与电磁拦阻装置。如图所示，当电磁弹射器内的弹射车内的导体通过强大的电流时通过__________与福建舰上的工作人员进行信息传递；福建舰满载时排开海水的体积为__________m3（海水的密度取1.0×103kg/m3，g取10N/kg）；请写出一个与电磁弹射器的工作原理相同的设备：__________（合理即可）。
【答案】（1）密度 小 静止 （2）电磁波 8×104 电动机
【解析】（1）[1]C919大飞机采用大量密度小的铝锂合金材料来制造，以此减小飞机的质量。
[2]飞机机翼上方为凸型，下方是平的，由于上表面弯曲，所以空气通过机翼上表面的流速大，因为机翼上方的空气流速大；机翼下方的空气流速小，所以机翼受到一个向上的压强差。
[3]飞机起飞过程中，飞机与飞行员之间没有位置的变化，飞机是静止的。
（2）[1]舰载机上的飞行员通过电磁波与福建舰上的工作人员进行信息传递。
[2]福建舰是我国最大的航空母舰，其满载排水量达到了8万吨
[3]电磁弹射器是利用通电导体在磁场中受到力的作用，将电能转化为机械能，和电动机原理相同。
13. 如图所示，电源电压恒为6V，小灯泡L上标“3V 1.5W”字样（灯丝电阻不随温度变化），灯泡正常发光时的电流为__________A。闭合开关S，移动滑动变阻器R的滑片P，使小灯泡L正常发光，滑动变阻器接入电路的电阻为__________Ω，滑动变阻器R的电功率为__________W。
【答案】0.5 6 1.5
【解析】[1]小灯泡L上标“3V 1.5W”字样，灯泡额定电压为UL＝3V，额定功率为PL＝1.5W，由P＝UI可得，灯泡正常发光时的电流为
[2]闭合开关S，灯泡正常发光时，根据串联电路电压规律，滑动变阻器两端电压为
根据串联电路电流规律可得，通过滑动变阻器的电流为
由欧姆定律可得，滑动变阻器接入电路的电阻为
[3]滑动变阻器R的电功率为
三、作图题：本题7分。
14. 如图所示，请作出静止在水平地面上的木箱所受重力G和支持力F的示意图。（O为重心）
【答案】
【解析】木箱在水平地面上，受到重力G的方向是竖直向下的、支持力F的方向竖直向上，二力是一对平衡力，大小相等，作用点都在重心，从木箱的重心O分别沿竖直向下、竖直向上画一条带箭头的有向线段，用G、F表示，如图：
15. 如图所示，画出入射光线AO的反射光线，并标出反射角的度数（保留作图痕迹）。
【答案】
【解析】首先过O点作镜面的垂线，即为法线，入射光线与镜面的夹角是50°，则入射角为40°，根据反射角等于入射角，则反射角也为40°，做出反射光线，如图所示：
16. 请根据图中的信息标出通电螺线管的N极和电源的正极（用“+”表示）。

【答案】
【解析】根据磁感线的形状可知，两者相互吸引，是异名磁极，则通电螺线管的左端为N极，右端为S极，由安培定则可知，电流从左端流出，右端流入，故电源右端为正极，左端为负极，如下图所示：

四、实验题：本大题共3小题，第16小题7分，第17小题6分，第18小题7分，共20分。
17. 按要求填空：
（1）如图1所示，用刻度尺测得木块的长为______cm；
（2）如图2所示，在测量物体所受滑动摩擦力的大小前，弹簧测力计应沿______（选填“竖直”或“水平”）方向调零，弹簧测力计的读数为______N；
（3）如图3所示，此时电流表的分度值为______，其读数为______A；
（4）将天平放在水平台面上，把游码移至标尺左端的零刻度线处，静止时指针指示如图4所示的位置，应将平衡螺母______（选填“左”或“右”）调节，使横梁水平平衡。称量物体时，天平平衡时砝码的质量及游码在标尺上的位置如图5所示，则测得物体的质量为______g。
【答案】（1）2.70 （2）水平 3.4 （3）0.02A 0.24 （4）左 82.4
【解析】（1）图1所示刻度尺的分度值为1mm，读数时要估读到分度值下一位，则木块的长为2.70cm。
（2）[1][2] 如图2所示，测力计要测水平方向的力，所以在测量物体所受滑动摩擦力的大小前，弹簧测力计应沿水平方向调零，弹簧测力计的分度值为0.2N，则示数为3.4N。
（3）[1][2] 如图3所示，此时电流表选用小量程，分度值为0.02A，其读数为0.24A。
（4）[1] 如图4所示，将天平放在水平台面上，把游码移至标尺左端的零刻度线处，静止时指针右偏，说明右端重，应将平衡螺母向左调节，给左端增重，使横梁水平平衡。
[2] 如图5所示，天平横梁标尺的分度值为0.2g，则物体的质量为
18. 茶圣陆羽在《茶经》中，形容沸腾的水“势如奔涛”。小明用如下的装置探究水沸腾的特点。

（1）在安装如图甲的装置时，要用酒精灯的外焰加热，应先固定______ （选填“a”、“b”或“c”）位置；
（2）实验过程中某时刻温度计的示数如图甲所示，其温度是______ ℃；
（3）持续加热直至观察到“势如奔涛”的景象，并记录实验数据如下表所示，发现水在沸腾过程中，温度______ ，需要______ 热量；
（4）如图乙，将刚停止沸腾的水迅速塞上瓶塞并倒置，然后向瓶底浇冷水，使瓶内气压______ ，水的沸点______ ，水重新沸腾起来。
【答案】（1）a （2）96 （3）不变 吸收 （4）降低 降低
【解析】（1）[1]组装实验器材时应按照自下而上的顺序，酒精灯放置好后，根据外焰的高度确定石棉网的位置，然后放置烧杯，最后温度计的高度要确保温度计的液泡不碰到烧杯底部和侧壁，且液泡完全放入被测物质中，应先固定a的位置。
（2）[2]由图甲可知，温度计的分度值是，所以温度计的示数是。
（3）[3][4]水沸腾时吸热但温度保持不变。
（4）[5][6]水停止沸腾后，迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，会看到烧瓶中的水重新沸腾。因为当向瓶底浇冷水时，瓶内气体温度突然降低，瓶内的水蒸气遇冷液化，瓶内液面上方气压降低，导致沸点降低，所以水重新沸腾起来。
19. 小明利用如图甲所示的装置探究“凸透镜成像的规律”，选用凸透镜的焦距为10cm。
（1）实验在__________（选填“较暗”或“较亮”）的环境中进行，现象更明显；
（2）实验前，要调节烛焰、凸透镜、光屏的中心在__________；
（3）如图甲所示，小明将蜡烛放在光具座上20cm刻度线处，凸透镜固定在光具座上50cm刻度线处，直到光屏上恰好呈现清晰的像，该像的性质是倒立、__________（选填“放大”“缩小”或“等大”）的实像。根据以上实验，小明进行人脸识别时，为使屏幕上的头像变大，应__________（选填“靠近”或“远离”）镜头；
（4）若小明做实验时，不小心让一小片碎纸片吸附到了凸透镜上面，将凸透镜的镜面遮住了一部分，则__________（填序号）；
A. 烛焰的像不完整
B. 会有纸片的像
C. 烛焰的像变暗了些
（5）如图甲所示，要想在光屏上呈现清晰的像，若不改变蜡烛、凸透镜和光屏的位置，可在凸透镜和蜡烛之间放置合适的__________（选填“近视”或“远视”）眼镜片；
（6）将蜡烛、凸透镜和光屏置于光具座上如图乙所示的位置时，烛焰在光屏上呈现清晰的像。若保持凸透镜的位置不变，将蜡烛移动到光具座上30cm刻度线处，直到光屏上再次呈现清晰的像，则像移动的距离__________（选填“大于”“小于”或“等于”）蜡烛移动的距离。
【答案】（1）较暗 （2）同一高度 （3）缩小 靠近 （4）C （5）近视 （6）小于
【解析】（1）实验在较暗的环境中进行，可以增大像与背景的阴暗对比，现象更明显。
（2）为了使像成在光屏中央，应调整烛焰、凸透镜、光屏的中心在同一高度。
（3）[1]由图甲可知，此时物距
u=50.0cm-20.0cm=30.0cm>2f
由凸透镜成像规律可知，成倒立、缩小的实像。
[2]小明进行人脸识别时，为使屏幕上的头像变大，根据凸透镜成实像时，物近像远像变大可知；应靠近镜头。
（4）如果碎纸片将凸透镜的镜面遮住了一部分，剩余部分仍能会聚光线成完整的像，因光线减少，所以像比原来变暗。
故选C。
（5）由图甲可知，此时物距
u=50.0cm-20.0cm=30.0cm>2f
由凸透镜成像规律可知，成倒立、缩小的实像。像距应在一倍焦距与二倍焦距之间，此时像成在光屏的前方，若不改变蜡烛，也不改变器材的位置，近视眼镜片是凹透镜，会将光线推迟会聚成像；因此可在凸透镜和蜡烛之间放置合适的近视眼镜。
（6）若保持凸透镜的位置不变，将蜡烛移动到光具座上30cm刻度线处，此时的物距是
50.0cm-30.0cm=20.0cm
等于二倍焦距。蜡烛移动的距离
s=30.0cm-15.0cm=15.0cm
要想在光屏上再次呈现清晰的像，像距也等于二倍焦距，光屏移动的距离
s'=50.0cm+20.0cm-65.0cm=5.0cm
因此像移动距离小于蜡烛移动的距离。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
20. 我国民俗活动丰富多彩，在立夏时节，有的地方会给孩子称体重，俗称“立夏秤人”。如图所示，小孩和篮子的总质量为10kg，使杆秤处于水平平衡状态（忽略绳重和杆重），此时 OA＝3cm，OB＝10cm（g取10N/kg）
（1）请你写出一个增大杆秤最大称量值的有效措施。
（2）该秤砣的质量是多少？
（3）若所称小孩和篮子的总质量为18kg，当杆秤水平平衡后，O点到B点的距离是多少？
【答案】（1）增大秤砣的质量 （2）3kg （3）18cm
【解析】（1）杆秤实质上就是一个杠杆，要增大杆秤的最大称量值，在物体端的力臂和秤砣端的最大力臂一定时，即增大秤砣的质量来增大杆秤的最大称量值；也可以在物体端力臂和秤砣质量一定时，即增大秤砣端的力臂、减小物体端的力臂来增大最大称量值，如将O点左移。
（2）小孩和篮子的总质量为10kg，调整秤砣的位置，此时OA＝3cm，根据杠杆的平衡条件和G＝mg可得：
m总g×OA＝m砣g×OB
即
10kg×3cm＝m砣×10cm
解得，该秤砣的质量
m砣＝3kg
（3）当所称小孩和篮子的总质量为18kg，杆秤水平平衡后
m总′g×OA＝m砣g×OB′
即
18kg×3cm＝3kg×OB′
解得，O点到B点的距离
OB′＝18cm
21. 如图甲是一款养生壶，图乙是其原理电路图，部分参数如表所示，R1、R2是电热丝（阻值不随温度的变化而变化）。[粥的比热容取4.0×103J/（kg•℃）]求：
（1）保温挡正常工作时，电路中的电流；
（2）电热丝R1的阻值；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率。
【答案】（1）0.8A；（2）55Ω；（3）80%
【解析】解：（1）由表格参数可知，养生壶保温挡功率P保＝176W，保温挡正常工作时，电路中的电流
（2）由图乙可知，当开关接a时，R1、R2串联，此时电路中的总电阻最大，电路中的总功率最小，养生壶处于保温挡；当开关接b时，只有R1工作，电路中的总电阻最小，总功率最大，养生壶处于加热挡；R1的阻值
（3）粥吸收的热量
Q吸＝cm(t﹣t0)＝4.0×103J/（kg•℃）×1.1kg×（100℃﹣20℃）＝3.52×105J
养生壶正常加热500s消耗的电能
W＝P加热t′＝880W×500s＝4.4×105J
此养生壶的加热效率
答：（1）保温挡正常工作时，电路中的电流为0.8A；
（2）电热丝R1的阻值为55Ω；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率为80%。
六、综合能力题：本大题共3小题，每小题6分，共18分。
22. 如图甲所示，小明想测量正常工作电压为小灯泡的电阻，电源电压恒为。
（1）测量小灯泡电阻的原理是___________（用公式表示）；
（2）实验中某时刻电压表示数为，为使小灯泡正常发光，应将滑动变阻器的滑片P向___________（左/右）端移动，直到电压表示数为___________V；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图像，如图乙所示，小灯泡正常发光的电阻为___________Ω。
（4）根据图像乙反映的信息，在不增加任何器材的情况下，仅利用本实验的器材___________（选填“能”或“不能”）探究电流跟电压的关系。
（5）小明设计了一个测量未知电阻Rx阻值，如图丙所示，已知变阻器的最大阻值为R0，电源电压未知：
①闭合开关S，当变阻器滑片P在a端时，电压表的示数为U1；
②闭合开关S，当变阻器滑片P在b端时，电压表的示数为U2；
③Rx=___________。（用U1、U2、R表示）
【答案】（1） （2）左 2.5 （3）10 （4）不能 （5）
【解析】（1）[1]测量小灯泡电阻利用欧姆定律，间接测量电阻，故原理为
（2）[2][3]小灯泡的正常工作电压为2.5V，实际电压为2.2V，故应增大小灯泡电压，减小滑动变阻器电压，滑片向左移动，直到电压表示数为2.5V时，小灯泡正常发光。
（3）[4]由图像知，电压为2.5V时，电流为0.25A，则小灯泡正常发光的电阻为
（4）[5]探究电流跟电压的关系,需要保持电阻大小不变，而小灯泡电阻随温度升高而增大，不能保持不变，故不能进行该实验。
（5）[6]由题意，当变阻器滑片P在a端时，测量电压，当变阻器滑片P在b端时，测量电源电压，故电压为
电路中通过的电流大小为
因串联电路中电流相等，故阻值为
23. 为节约能源，某型号汽车在关闭发动机后，通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中。表中是该型号汽车的部分技术参数，关闭发动机直至汽车停止的过程中，通过发电机将动能转化为电能的效率。耗油量是指汽车正常行驶100km消耗汽油的体积。（，）
（1）发电机是根据_________原理发电的；发电过程中，动能除了转化为电能外，还有部分能量转化为 _________能；行驶过程中，给汽车提供动力的是四冲程汽油机的________冲程；
（2）汽车轮胎表面有凹凸不平花纹，从物理角度看，这样做是为了__________；
（3）该汽车油箱加满汽油时，汽油的深度为40cm，则加满汽油时油箱底部受到汽油的压强为__________Pa；（g取10N/kg）
（4）若汽车在平直路面上匀速直线行驶时的动能E＝4.6×105J。某时刻关闭发动机，同时发电机开始工作，动能转化为电能，相当于__________g汽油完全燃烧释放的热量。
【答案】（1）电磁感应 内 做功 （2）增大摩擦力 （3）2.8×103 （4）5
【解析】（1）[1][2][3]发电机是根据电磁感应原理发电的；发电过程中，在发电过程中，动能除了转化为电能外，还有部分能量转化为内能；在汽车行驶的过程中, 给汽车提供动力的是四冲程汽油机的做功冲程。
（2）轮胎表面有凹凸不平的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
（3）油箱中汽油对油箱底的压强 p＝ρgh＝0.7×103kg/m3×10N/kg×0.4m＝2.8×103Pa
（4）由表格知汽车储能效率50%汽车正常行驶时的动能E＝4.6×105J
关闭发动机后动能转化为的电能
W电＝Eη＝4.6×105J×50%＝2.3×105J
根据W电＝Q＝mq，可以计算出需完全燃烧汽油质量
24. 阅读材料，回答问题。
光敏电阻
“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，国际单位为坎德拉（cd）。某光敏电阻的阻值随光强变化的关系如图甲所示。科技小组的同学利用光敏电阻R设计了一个烟雾报警器，电源电压恒为6V，定值电阻R0的阻值为12Ω。当有烟雾时，射入光敏电阻的光线减少，电流表的示数小于或等于0.25A时，装置报警。
（1）光敏电阻是用__________（选填“半导体”“超导体”或“绝缘体”）材料制成的；当光强增大时，光敏电阻的阻值__________（选填“变大”“变小”或“不变”）。
（2）当光强为6cd时，电流表的示数为__________A。
（3）当报警器刚好报警时，光强为__________cd。
（4）若在如图乙所示的电路中加入一电压表，且烟雾越大，电压表的示数越大，则电压表应__________。当电压表的示数为 __________V，报警器刚好报警。
【答案】（1）半导体 变小 （2）0.4 （3）1.5 （4）并联在光敏电阻两端 3
【解析】（1）[1]半导体的导电性能介于导体和绝缘体之间，温度、光照、杂质等外界因素对半导体的导电性能有很大的影响，因此利用半导体可制成二极管、三极管、光敏电阻、声敏电阻等，所以光敏电阻是用半导体材料制成的。
[2]由图甲可知，光敏电阻的阻值随着光照强度增加而变小。
（2）由图乙可知，光敏电阻R和定值电阻R0串联，电流表测量电路中的电流。 由图甲可知，当光强为6cd时，光敏电阻为3Ω， 根据串联电路的电阻特点和欧姆定律可得，电路中的电流
（3）当电流表的示数小于或等于0.25A时，报警器报警， 此时电路的总电阻
根据串联的电阻特点可得，此时光敏电阻
R′＝R总′﹣R0＝24Ω﹣12Ω＝12Ω
由图甲可知，当报警器刚好报警时,光强为1.5cd。
（4）[1]由图甲可知，烟雾越大，即光强越弱时，光敏电阻阻值越大，根据串联电路的分压原理可知，并联在光敏电阻两端的电越大，即电压表的示数越大。
[2]由（3）可知，报警器刚好报警时光敏电阻两端的电压
时间/
0
1
2
3
4
5
6
7
温度/
94
95
96
97
98
98
98
98
额定电压/V
220
加热挡功率/W
880
保温挡功率/W
176
总质量/kg
1200
储能效率
50%
耗油量/[L•（100km）﹣1]
9
