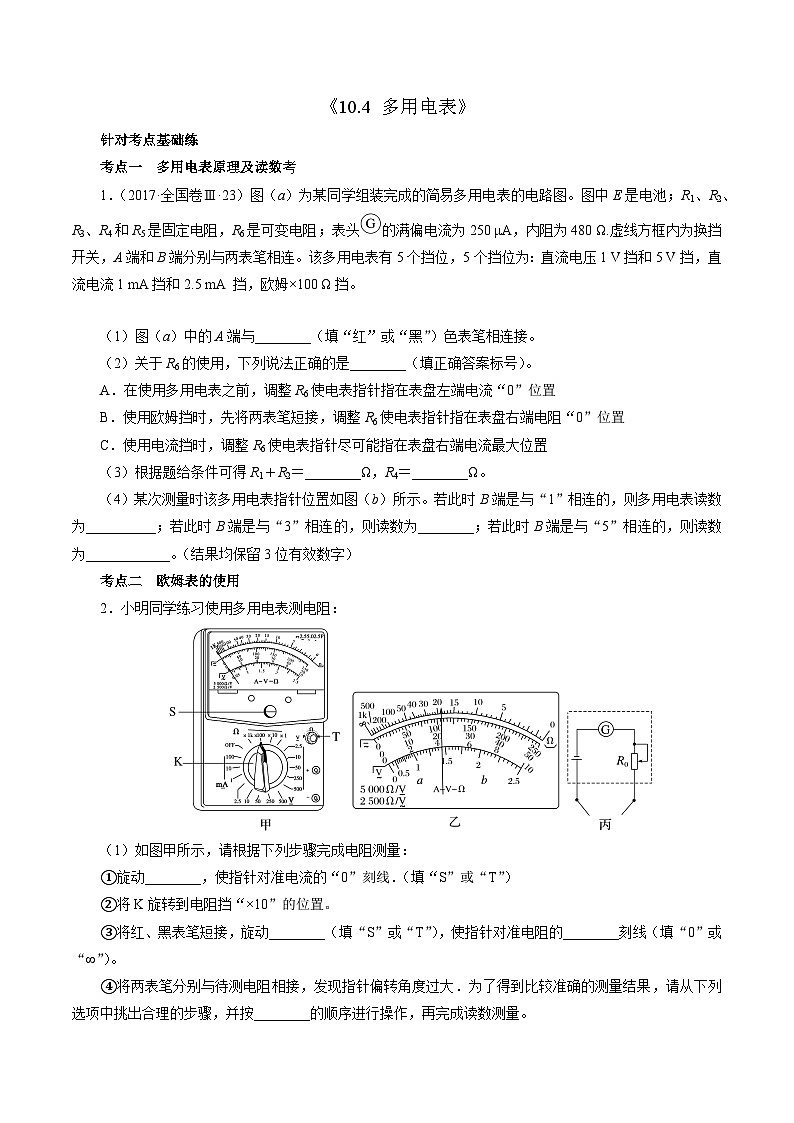

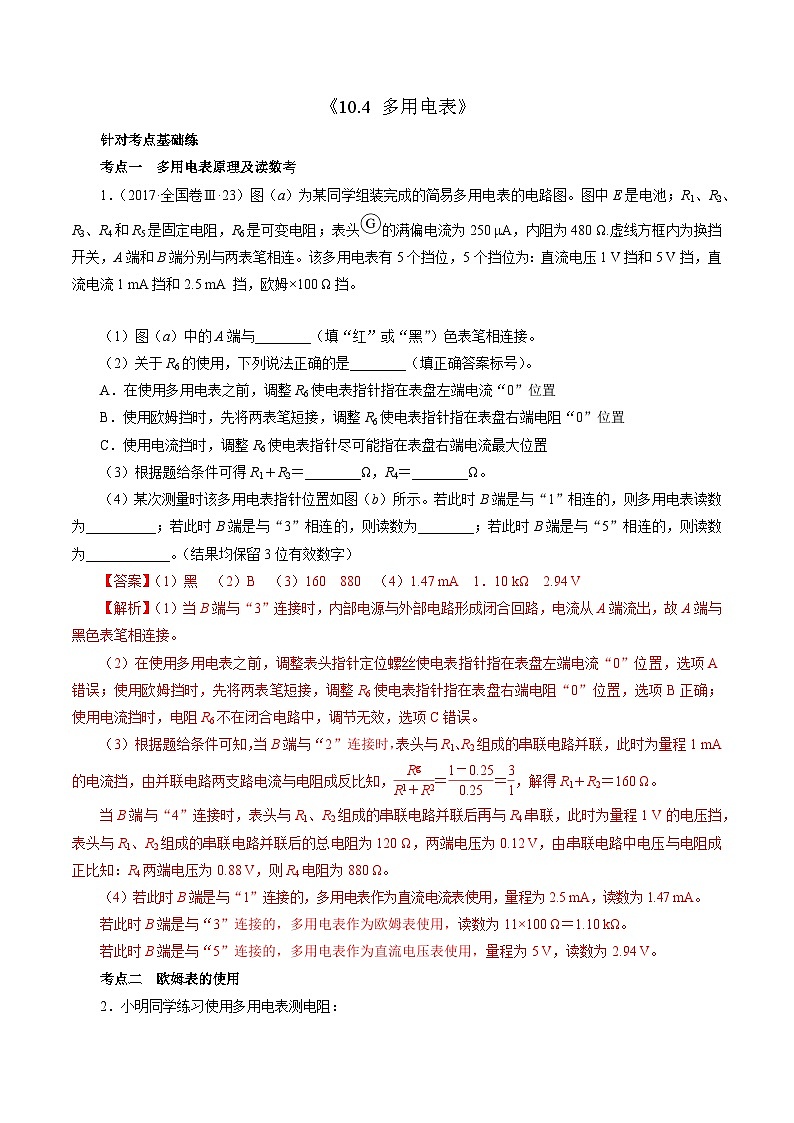

沪科技版（2020）必修第三册第四节 多用电表精品当堂检测题
展开
这是一份沪科技版（2020）必修第三册第四节 多用电表精品当堂检测题，文件包含104多用电表作业原卷版docx、104多用电表作业解析版docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
考点一 多用电表原理及读数考
1．（2017·全国卷Ⅲ·23）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡。
（1）图（a）中的A端与________（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是________（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1＋R2＝________Ω，R4＝________Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________。（结果均保留3位有效数字）
考点二 欧姆表的使用
2．小明同学练习使用多用电表测电阻：

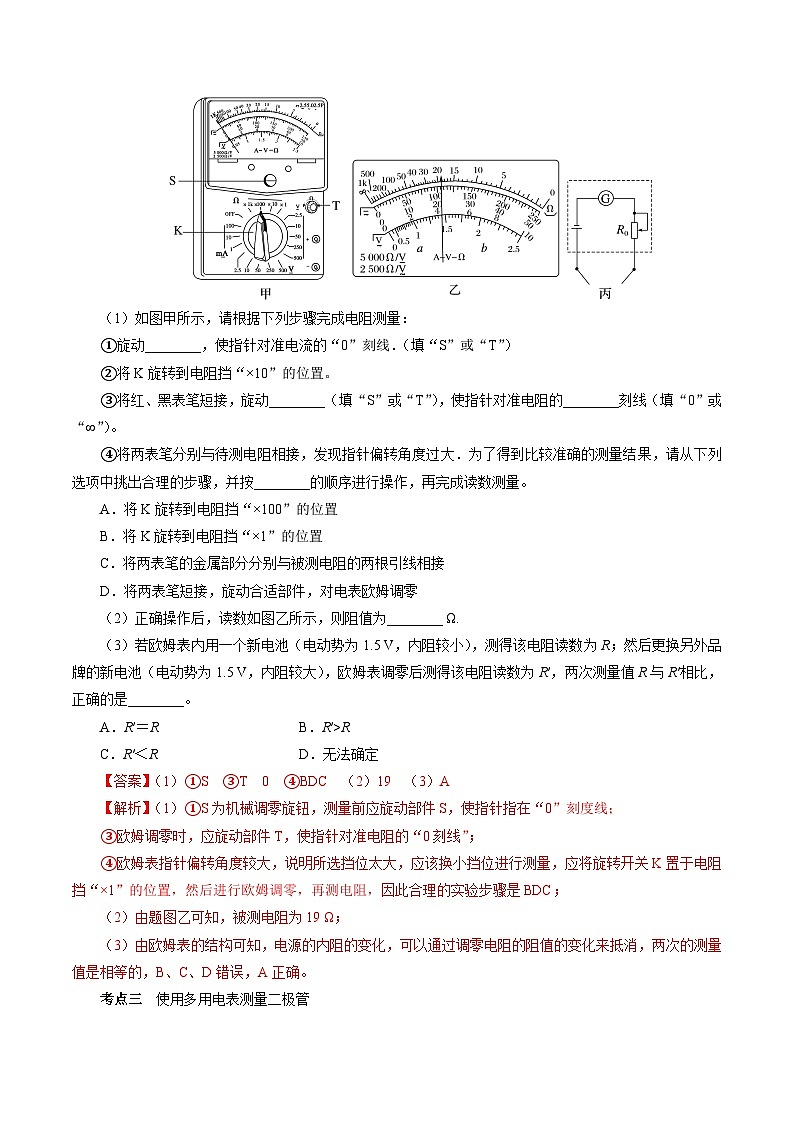

（1）如图甲所示，请根据下列步骤完成电阻测量：
①旋动________，使指针对准电流的“0”刻线．（填“S”或“T”）
②将K旋转到电阻挡“×10”的位置。
③将红、黑表笔短接，旋动________（填“S”或“T”），使指针对准电阻的________刻线（填“0”或“∞”）。
④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。

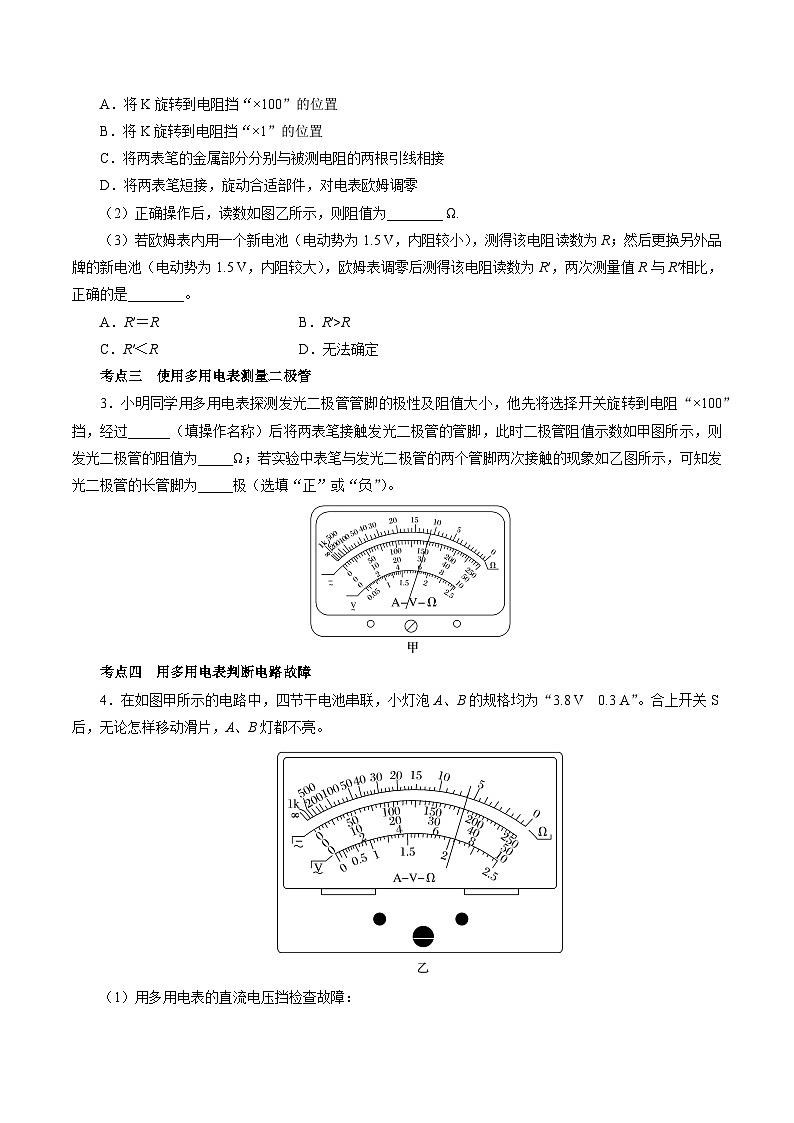

A．将K旋转到电阻挡“×100”的位置
B．将K旋转到电阻挡“×1”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表欧姆调零
（2）正确操作后，读数如图乙所示，则阻值为________ Ω.
（3）若欧姆表内用一个新电池（电动势为1.5 V，内阻较小），测得该电阻读数为R；然后更换另外品牌的新电池（电动势为1.5 V，内阻较大），欧姆表调零后测得该电阻读数为R′，两次测量值R与R′相比，正确的是________。
A．R′＝R B．R′>R
C．R′＜R D．无法确定
考点三 使用多用电表测量二极管

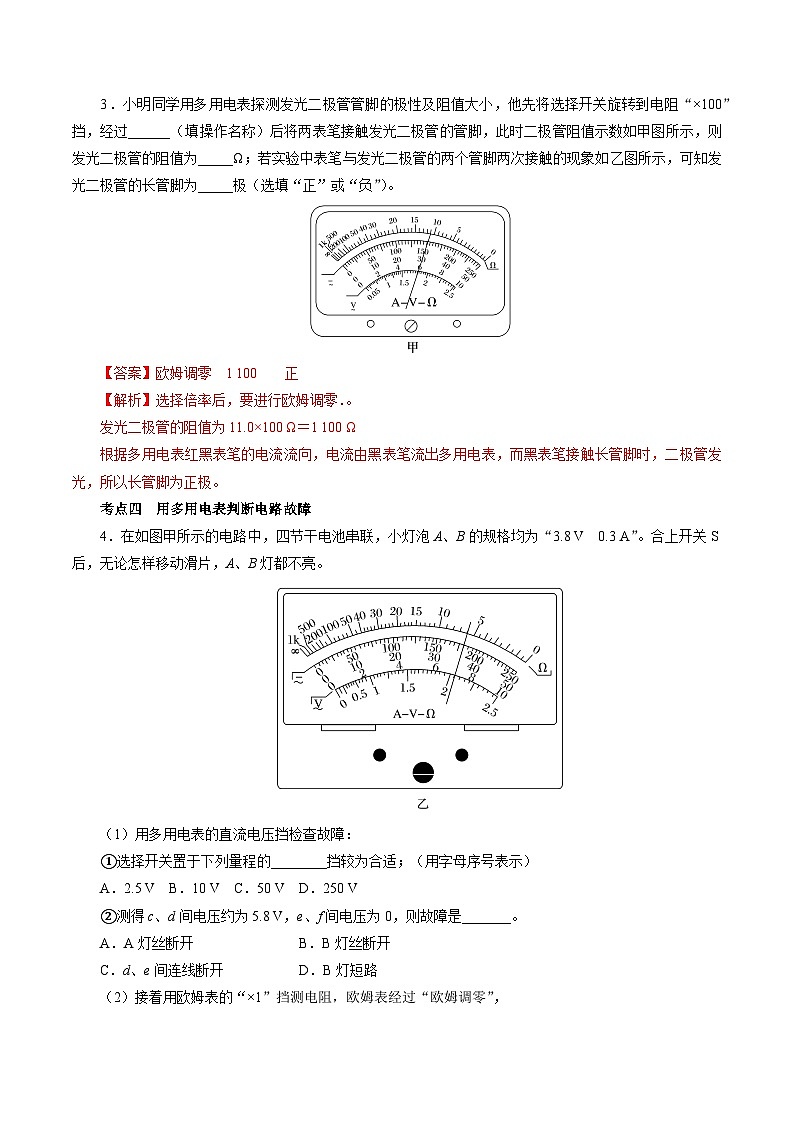

3．小明同学用多用电表探测发光二极管管脚的极性及阻值大小，他先将选择开关旋转到电阻“×100”挡，经过______（填操作名称）后将两表笔接触发光二极管的管脚，此时二极管阻值示数如甲图所示，则发光二极管的阻值为_____Ω；若实验中表笔与发光二极管的两个管脚两次接触的现象如乙图所示，可知发光二极管的长管脚为_____极（选填“正”或“负”）。
考点四 用多用电表判断电路故障
4．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V 0.3 A”。合上开关S后，无论怎样移动滑片，A、B灯都不亮。
（1）用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的________挡较为合适；（用字母序号表示）
A．2.5 V B．10 V C．50 V D．250 V

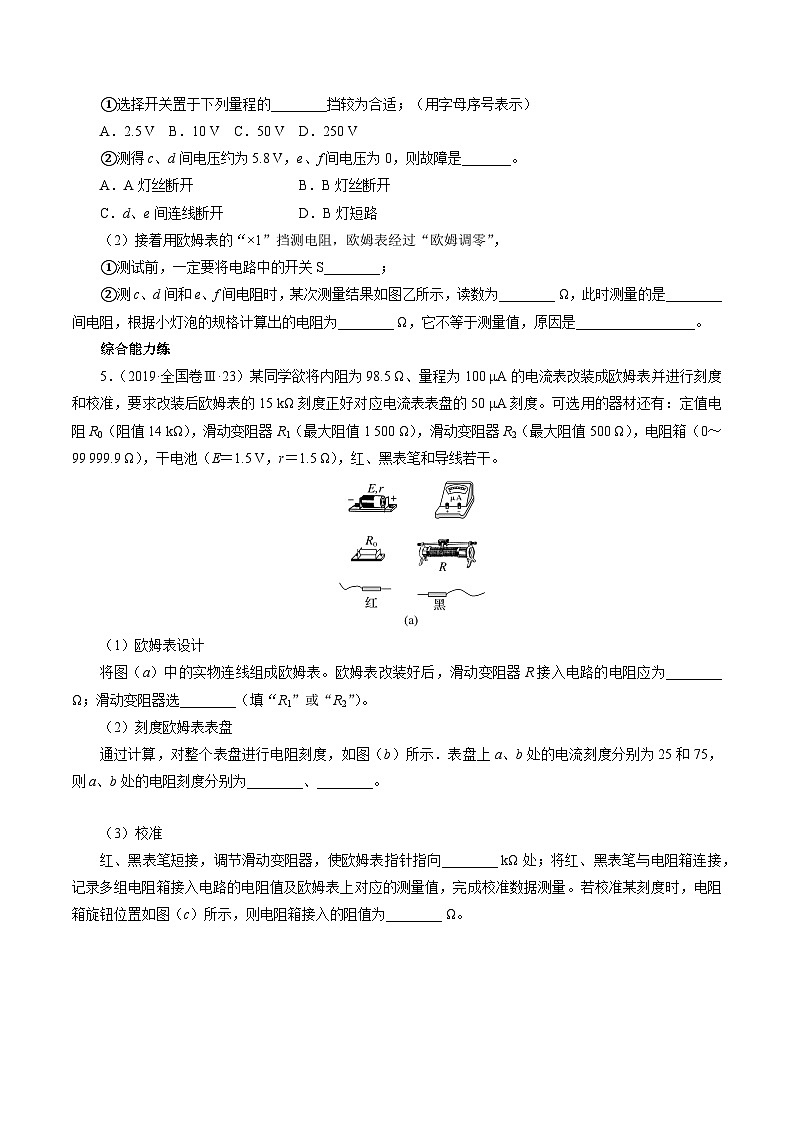

②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是_______。
A．A灯丝断开 B．B灯丝断开
C．d、e间连线断开 D．B灯短路
（2）接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S________；
②测c、d间和e、f间电阻时，某次测量结果如图乙所示，读数为________ Ω，此时测量的是________间电阻，根据小灯泡的规格计算出的电阻为________ Ω，它不等于测量值，原因是_________________。
综合能力练
5．（2019·全国卷Ⅲ·23）某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。可选用的器材还有：定值电阻R0（阻值14 kΩ），滑动变阻器R1（最大阻值1 500 Ω），滑动变阻器R2（最大阻值500 Ω），电阻箱（0～99 999.9 Ω），干电池（E＝1.5 V，r＝1.5 Ω），红、黑表笔和导线若干。
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________（填“R1”或“R2”）。
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为________ Ω。
6．如图甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E＝1.5 V，内阻r＝1 Ω，灵敏电流计满偏电流Ig＝10 mA，内阻rg＝90 Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”。
（1）多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示。将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________ Ω。某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________ Ω。
（2）若将选择开关旋至“×1”，则需要将灵敏电流计________（选填“串联”或“并联”）一阻值为________ Ω的电阻，再进行欧姆调零。
（3）某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________（填选项前的字母）。
A．欧姆表的表笔A、B应分别接二极管的C、D端
B．双手捏住两表笔金属杆，测量值将偏大
C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零
D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175 Ω
7．（2021·江苏省1月适应性考试·13）电流表改装成欧姆表的电路如图所示，两表笔直接相连时，指针指在表盘刻度“5”上。两表笔之间接有600 Ω的电阻时，指针指在刻度“1”上，求刻度“3”应标注的电阻值R。
8．指针式多用电表是实验室中常用的测量仪器。
（1）如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是________。（选填选项前面的字母）
A．当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔
B．当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。
a．若所选挡位为直流50 mA挡，则示数为________ mA。
b．若所选挡位为电阻“×10”挡，则示数为________ Ω。
c．若所选挡位为电阻“×10”挡，则欧姆表表头内阻为________ Ω。
（3）用表盘为图乙所示的多用电表正确测量了一个约15 Ω的电阻后，需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必需的步骤，并按操作顺序逐一写出步骤的序号：________。
A．将红表笔和黑表笔接触
B．把选择开关旋转到“×100”位置
C．把选择开关旋转到“×1k”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组同学们发现欧姆表的表盘刻线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系，他们分别画出了如图所示的几种图像，其中可能正确的是________。
（5）图丙为上题（图乙表盘的）多用电表电阻挡中某一挡位的原理示意图，其中电流表的满偏电流Ig＝100 μA，内阻Rg＝100 Ω，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，则此时欧姆表为电阻______挡。
9．（1）如图甲所示，是欧姆表测未知电阻Rx阻值的原理图，电路中电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，则电流I与待测电阻的阻值Rx关系式为：I＝________；（调零电阻接入电路的部分阻值用R0表示）
（2）I－Rx的关系图像如图乙所示，由图像判断下列说法正确的是________；
A．指针偏角越小，测量的误差越小
B．欧姆调零是当Rx＝0时，调节R0使电路中的电流I＝Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图乙中的R2时，指针位于表盘中央位置的右侧
（3）用欧姆挡粗测电阻，选用 “×1 k”倍率挡测量，发现指针偏转角度过大，因此需选择________（选填“×10 k”或“×100”）倍率的挡位，换挡后应重新进行________（选填“欧姆”或“机械”）调零，测量时多用电表的示数如图丙所示，测量结果为Rx＝________Ω。
（4）为了精确地测量待测电阻Rx的阻值，实验室提供了下列器材：
A．电流表A1（量程为500 μA，内阻r1＝800 Ω）
B．电流表A2（量程为1.5 mA，内阻r2约为300 Ω）
C．滑动变阻器R（0～100 Ω，额定电流1 A）
D．定值电阻R1＝3 200 Ω
E．定值电阻R2＝200 Ω
F．电源（电动势E＝3.0 V，内阻约2 Ω）
G．开关S、导线若干
①要求通过待测电阻的电流调节范围尽量大，请将设计好的电路图画在虚线框中（标出器材的符号）。
②按正确的设计连接电路，闭合开关，移动滑动变阻器的滑片，读出电流表A1、A2的示数I1、I2，记录多组数据，并作出I1－I2图像如图丁所示，则待测电阻Rx＝__Ω（结果保留3位有效数字）。
考点一 多用电表原理及读数考
1．（2017·全国卷Ⅲ·23）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡。
（1）图（a）中的A端与________（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是________（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1＋R2＝________Ω，R4＝________Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________。（结果均保留3位有效数字）
考点二 欧姆表的使用
2．小明同学练习使用多用电表测电阻：
（1）如图甲所示，请根据下列步骤完成电阻测量：
①旋动________，使指针对准电流的“0”刻线．（填“S”或“T”）
②将K旋转到电阻挡“×10”的位置。
③将红、黑表笔短接，旋动________（填“S”或“T”），使指针对准电阻的________刻线（填“0”或“∞”）。
④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×100”的位置
B．将K旋转到电阻挡“×1”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表欧姆调零
（2）正确操作后，读数如图乙所示，则阻值为________ Ω.
（3）若欧姆表内用一个新电池（电动势为1.5 V，内阻较小），测得该电阻读数为R；然后更换另外品牌的新电池（电动势为1.5 V，内阻较大），欧姆表调零后测得该电阻读数为R′，两次测量值R与R′相比，正确的是________。
A．R′＝R B．R′>R
C．R′＜R D．无法确定
考点三 使用多用电表测量二极管
3．小明同学用多用电表探测发光二极管管脚的极性及阻值大小，他先将选择开关旋转到电阻“×100”挡，经过______（填操作名称）后将两表笔接触发光二极管的管脚，此时二极管阻值示数如甲图所示，则发光二极管的阻值为_____Ω；若实验中表笔与发光二极管的两个管脚两次接触的现象如乙图所示，可知发光二极管的长管脚为_____极（选填“正”或“负”）。
考点四 用多用电表判断电路故障
4．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V 0.3 A”。合上开关S后，无论怎样移动滑片，A、B灯都不亮。
（1）用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的________挡较为合适；（用字母序号表示）
A．2.5 V B．10 V C．50 V D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是_______。
A．A灯丝断开 B．B灯丝断开
C．d、e间连线断开 D．B灯短路
（2）接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S________；
②测c、d间和e、f间电阻时，某次测量结果如图乙所示，读数为________ Ω，此时测量的是________间电阻，根据小灯泡的规格计算出的电阻为________ Ω，它不等于测量值，原因是_________________。
综合能力练
5．（2019·全国卷Ⅲ·23）某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。可选用的器材还有：定值电阻R0（阻值14 kΩ），滑动变阻器R1（最大阻值1 500 Ω），滑动变阻器R2（最大阻值500 Ω），电阻箱（0～99 999.9 Ω），干电池（E＝1.5 V，r＝1.5 Ω），红、黑表笔和导线若干。
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________（填“R1”或“R2”）。
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为________ Ω。
6．如图甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E＝1.5 V，内阻r＝1 Ω，灵敏电流计满偏电流Ig＝10 mA，内阻rg＝90 Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”。
（1）多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示。将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________ Ω。某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________ Ω。
（2）若将选择开关旋至“×1”，则需要将灵敏电流计________（选填“串联”或“并联”）一阻值为________ Ω的电阻，再进行欧姆调零。
（3）某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________（填选项前的字母）。
A．欧姆表的表笔A、B应分别接二极管的C、D端
B．双手捏住两表笔金属杆，测量值将偏大
C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零
D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175 Ω
7．（2021·江苏省1月适应性考试·13）电流表改装成欧姆表的电路如图所示，两表笔直接相连时，指针指在表盘刻度“5”上。两表笔之间接有600 Ω的电阻时，指针指在刻度“1”上，求刻度“3”应标注的电阻值R。
8．指针式多用电表是实验室中常用的测量仪器。
（1）如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是________。（选填选项前面的字母）
A．当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔
B．当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。
a．若所选挡位为直流50 mA挡，则示数为________ mA。
b．若所选挡位为电阻“×10”挡，则示数为________ Ω。
c．若所选挡位为电阻“×10”挡，则欧姆表表头内阻为________ Ω。
（3）用表盘为图乙所示的多用电表正确测量了一个约15 Ω的电阻后，需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必需的步骤，并按操作顺序逐一写出步骤的序号：________。
A．将红表笔和黑表笔接触
B．把选择开关旋转到“×100”位置
C．把选择开关旋转到“×1k”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组同学们发现欧姆表的表盘刻线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系，他们分别画出了如图所示的几种图像，其中可能正确的是________。
（5）图丙为上题（图乙表盘的）多用电表电阻挡中某一挡位的原理示意图，其中电流表的满偏电流Ig＝100 μA，内阻Rg＝100 Ω，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，则此时欧姆表为电阻______挡。
9．（1）如图甲所示，是欧姆表测未知电阻Rx阻值的原理图，电路中电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，则电流I与待测电阻的阻值Rx关系式为：I＝________；（调零电阻接入电路的部分阻值用R0表示）
（2）I－Rx的关系图像如图乙所示，由图像判断下列说法正确的是________；
A．指针偏角越小，测量的误差越小
B．欧姆调零是当Rx＝0时，调节R0使电路中的电流I＝Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图乙中的R2时，指针位于表盘中央位置的右侧
（3）用欧姆挡粗测电阻，选用 “×1 k”倍率挡测量，发现指针偏转角度过大，因此需选择________（选填“×10 k”或“×100”）倍率的挡位，换挡后应重新进行________（选填“欧姆”或“机械”）调零，测量时多用电表的示数如图丙所示，测量结果为Rx＝________Ω。
（4）为了精确地测量待测电阻Rx的阻值，实验室提供了下列器材：
A．电流表A1（量程为500 μA，内阻r1＝800 Ω）
B．电流表A2（量程为1.5 mA，内阻r2约为300 Ω）
C．滑动变阻器R（0～100 Ω，额定电流1 A）
D．定值电阻R1＝3 200 Ω
E．定值电阻R2＝200 Ω
F．电源（电动势E＝3.0 V，内阻约2 Ω）
G．开关S、导线若干
①要求通过待测电阻的电流调节范围尽量大，请将设计好的电路图画在虚线框中（标出器材的符号）。
②按正确的设计连接电路，闭合开关，移动滑动变阻器的滑片，读出电流表A1、A2的示数I1、I2，记录多组数据，并作出I1－I2图像如图丁所示，则待测电阻Rx＝__Ω（结果保留3位有效数字）。
