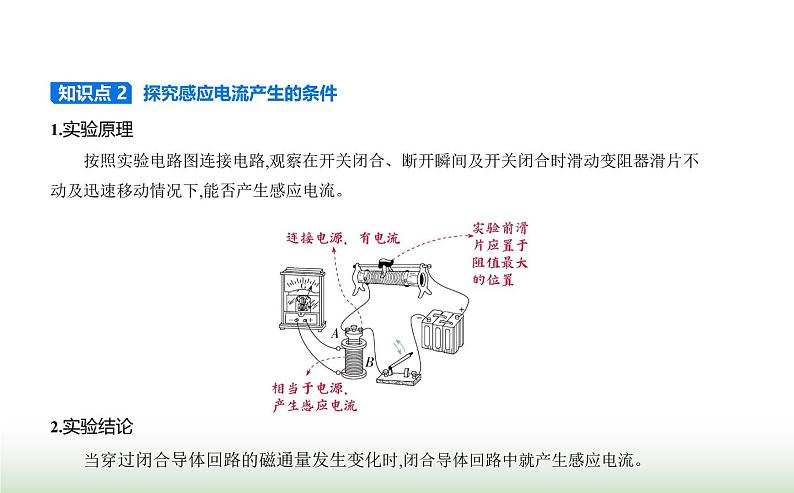

1.实验原理　　按照实验电路图连接电路,观察在开关闭合、断开瞬间及开关闭合时滑动变阻器滑片不 动及迅速移动情况下,能否产生感应电流。 
2.实验结论　　当穿过闭合导体回路的磁通量发生变化时,闭合导体回路中就产生感应电流。

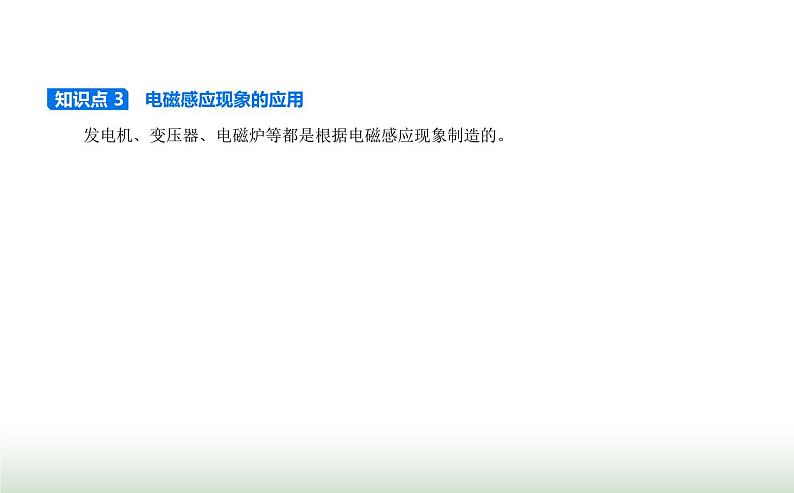

　　发电机、变压器、电磁炉等都是根据电磁感应现象制造的。

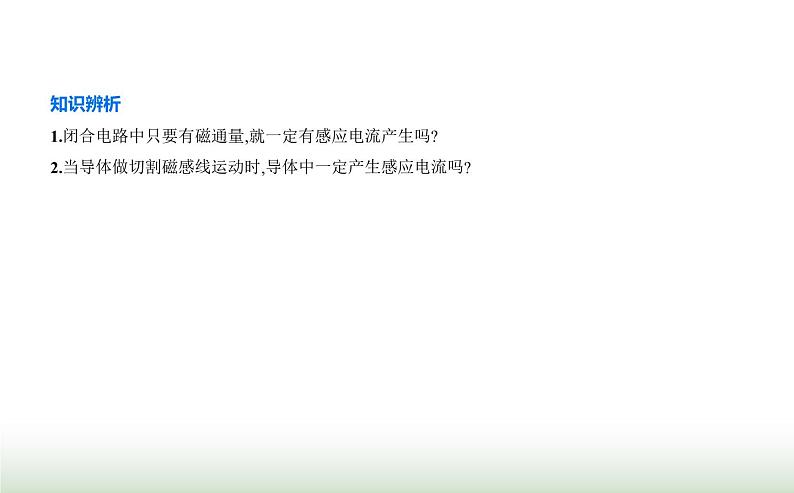

知识辨析1.闭合电路中只要有磁通量,就一定有感应电流产生吗?2.当导体做切割磁感线运动时,导体中一定产生感应电流吗?

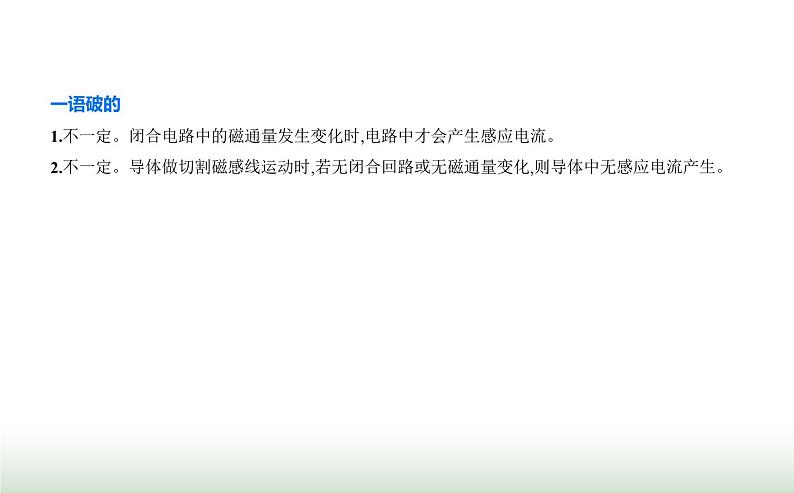

一语破的1.不一定。闭合电路中的磁通量发生变化时,电路中才会产生感应电流。2.不一定。导体做切割磁感线运动时,若无闭合回路或无磁通量变化,则导体中无感应电流产生。
1.判断电路中能否产生感应电流的一般流程
2.对导体切割磁感线的理解及应注意的问题　　在利用“切割”来讨论和判断有无感应电流时,应该注意:(1)导体是否将磁感线“割断”,如果没“割断”,就不能说切割。如图所示,(a)、(b)两图中, 导体棒是真“切割”,而(c)图中,导体棒没有切割磁感线。 (2)即使导体真“切割”了磁感线,也不能保证就能产生感应电流。如图所示,对于图甲(匀强 磁场),尽管导体“切割”了磁感线,但穿过闭合线框的磁通量并没有发生变化,没有感应电流 产生;对于图乙,导线框的一部分“切割”了磁感线,穿过线框的磁通量减少,线框中有感应电
流产生;对于图丙,闭合导线框在非匀强磁场中运动,切割了磁感线,同时穿过线框的磁通量减少,线框中有感应电流产生;对于图丁,导线框abcd的一部分在匀强磁场中上下平动时,尽管部分导体做切割磁感线运动,但穿过线框的磁通量没有发生变化,所以在线框中没有感应电流产生。 
典例　如图所示,矩形导线框abcd处于竖直面内,直导线MN与bc边平行且与线框平面共面【1】,并通以向上的电流I,则以下情况不能使线框中产生感应电流【2】的是 (　    ) A.线框以直导线MN为轴转动B.线框以ad边为轴转动C.线框沿线框平面向右平移D.增大直导线中的电流I
