谁知道他爸是根据什么道理判定的吗？

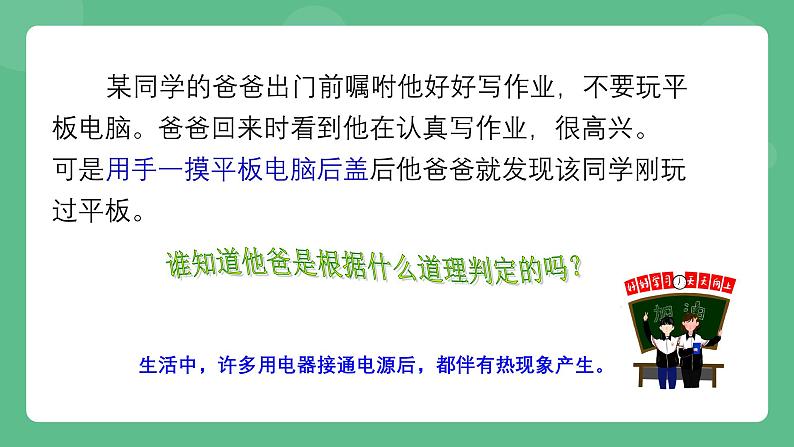

某同学的爸爸出门前嘱咐他好好写作业，不要玩平板电脑。爸爸回来时看到他在认真写作业，很高兴。 可是用手一摸平板电脑后盖后他爸爸就发现该同学刚玩过平板。
生活中，许多用电器接通电源后，都伴有热现象产生。

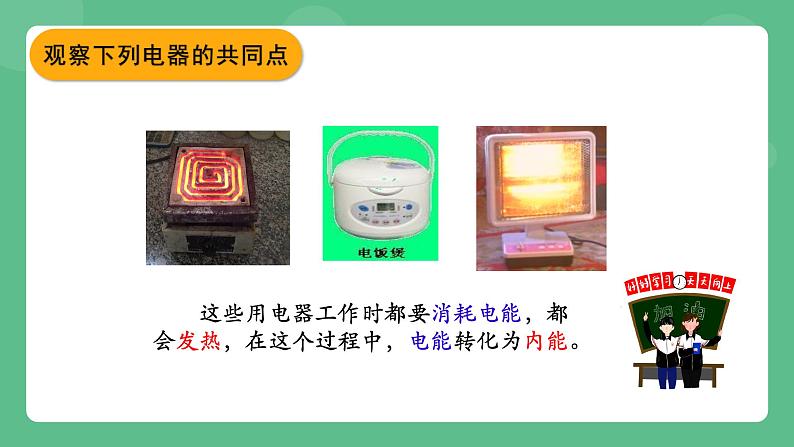

这些用电器工作时都要消耗电能，都会发热，在这个过程中，电能转化为内能。

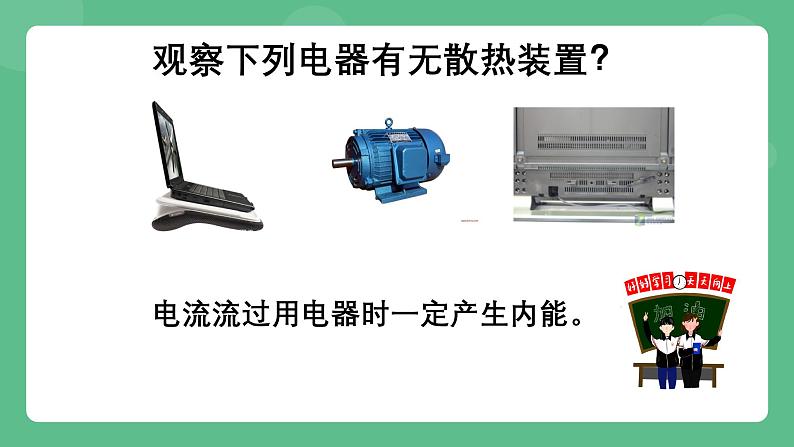

观察下列电器有无散热装置？
电流流过用电器时一定产生内能。

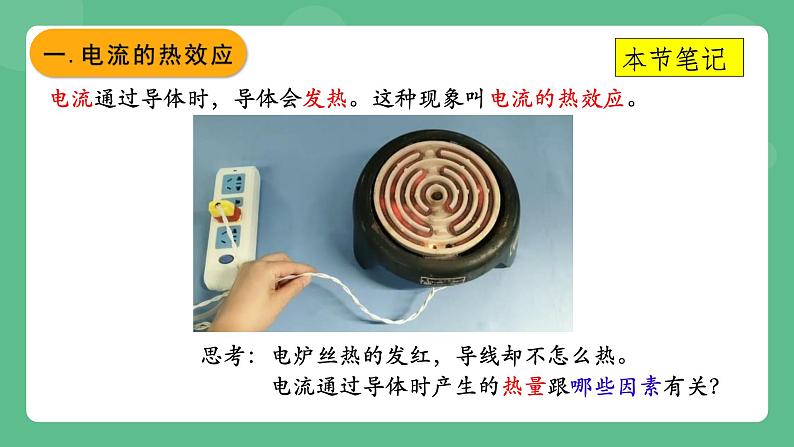

电流通过导体时，导体会发热。这种现象叫电流的热效应。
思考：电炉丝热的发红，导线却不怎么热。 电流通过导体时产生的热量跟哪些因素有关？
电流通过导体时产生的热量跟哪些因素有关？

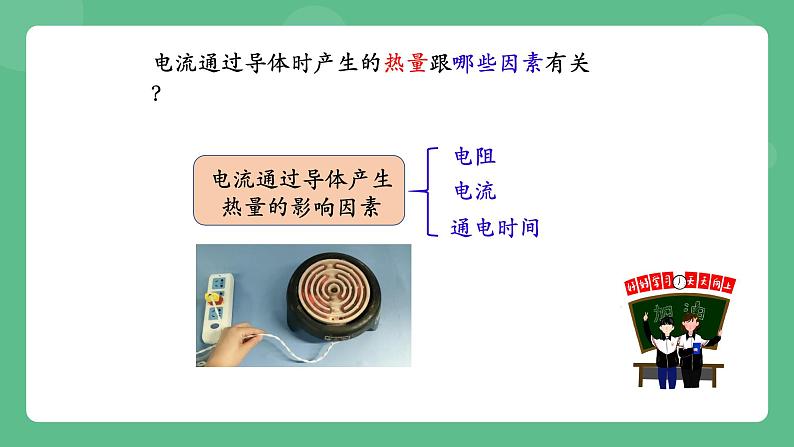

电流通过导体产生热量的影响因素

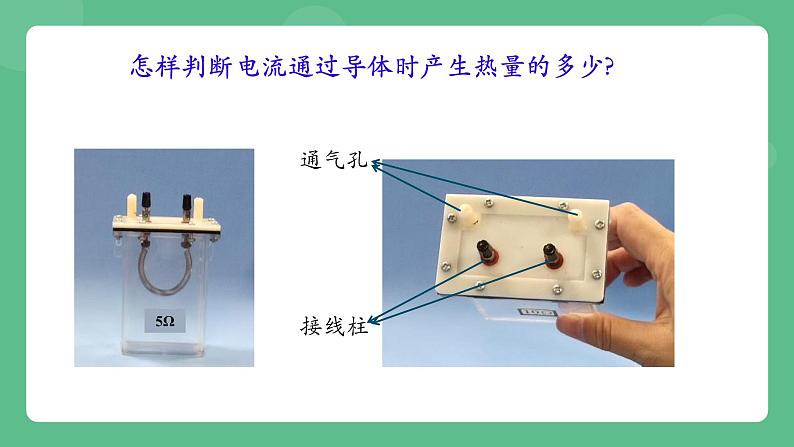

怎样判断电流通过导体时产生热量的多少?
电流产生的热量（Q放）
盒内空气吸收的热量（Q吸）

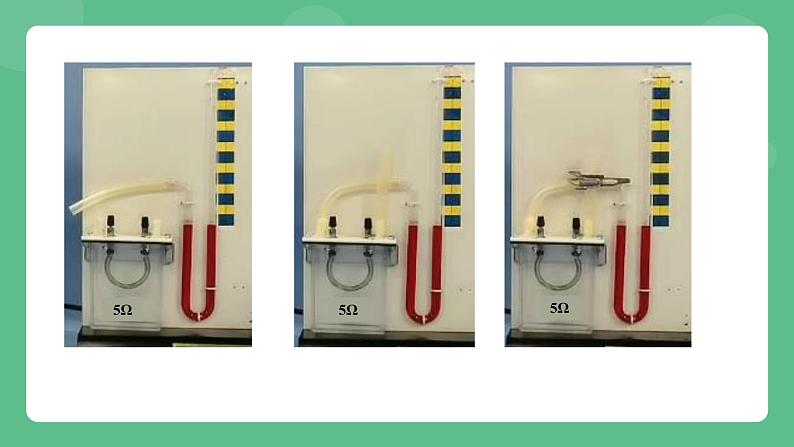

可以用U形管两侧液面高度差∆h表示电流通过导体产生的热量Q。
方案：将两个阻值不等的电阻串联接入电路，并且使用稳压电源。
控制电流、通电时间一定
探究：电流通过导体时产生的热量跟电阻是否有关？
实验结论： 电流通过导体产生的热量跟电阻有关。在电流和通电时间一定时，电阻大，产生的热量多。
探究：电流通过导体产生的热量与电流是否有关？
实验结论： 电流通过导体产生的热量跟电流有关。在电阻和通电时间一定时，电流大，产生的热量多。
大量实验表明： 电流通过导体产生的热量跟电流、电阻、通电时间有关；电流越大、电阻越大、通电时间越长，电流通过导体产生的热量越多。
此处的“越多”，更详细具体的关系如何判定？
R1:R2=1:2
猜想：电流通过导体时产生的热量跟电阻成正比。
⊿h1:⊿h2=1:2
盒内水吸收的热量（Q吸=cm∆t）
水的温度变化量（∆t）
探究：电流通过导体时产生的热量跟电阻是否成正比？
结论：当电流和通电时间一定时，电流通过导体产生的热量跟电阻成正比。
探究：电流通过导体时产生热量跟电流的定量关系。
控制电阻大小、通电时间不变
移动滑动变阻器的滑片，改变电流
结论：当电阻和通电时间一定时，水的温度的变化量跟电流的二次方成正比。
结论：当电阻和通电时间一定时，电流通过导体产生的热量跟电流的二次方成正比。
1.内容： 电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
2. 表达式：
P热=I2R
练习1： 一根60 Ω的电阻丝接在36 V的电源两端，在5 min内共产生多少热量？
Q = I2Rt =(0.6A)2×60 Ω×5×60s =6480J
练习2：为什么灯丝发热而与它串连的导线不发热？     灯丝和导线是串联，它们的电流I相等，但灯丝的电阻比导线的电阻大得多，根据电功率公式P=I2R知道，电流相等的情况下，电阻越大功率越大，所以灯丝的电功率比导线的电功率大得多，所以灯丝发热而导线不发热。
这几个用电器有什么共同特点？ 当电流通过某些用电器时，电能全部转化为内能，电流产生的热量就等于消耗的电能，即Q=W 。
1、纯电阻电路 当电路消耗的电能全部转化为内能时，W=Q，P电= P热
∵P电 = UI P热 = I2R P电= P热∴U = IR
纯电阻电路：欧姆定律成立（小灯泡，定值电阻）
试着用同样的方法推导下非纯电阻电路？
四.纯电阻电路与非纯电阻电路
2、非纯电阻电路 当电路消耗的电能一部分转化为内能，一部分转化为其他形式的能时， W ＞ Q ，P电﹥ P热
∵P电 = UI P热 = I2R P电﹥ P热∴U ﹥ IR
非纯电阻电路：欧姆定律不成立（电动机等）
例题：如图，电动机M的线圈电阻为0.5Ω，当S断开时，电流表示数为1A。当S闭合时，电流表读数为3A。问：（1）电阻R为多大？（2）电动机的电功率为多大？（3）电动机工作2分钟，电动机线圈产生了多少热量？
10Ω，20W，240J
1.电热的利用 – 电热器
1.电热的利用 – 电热器 ⑴电热器的主要组成部分是电阻丝做的发热体。 ⑵发热体均是由 电阻率大 、 熔点高 的材料做成的。
2.电热的防止
电脑工作时，CPU等部件的温度也会升高，需要安装散热窗、使用微型风扇及时散热。
当电源电压一定时，电路的总电阻越小，电路的总功率越大。改变电路中电阻的连接方式，就可以改变电路的总阻值，从而改变电热器的功率，实现多档位。
练习1. 如图所示电路，电源电压恒定不变，为12V，电阻R1＝20Ω，R2＝60Ω。当S断开时，电流表的示数为_________A；此时电路的电功率是_____W;当S闭合时，电流表的示数为_______A，此时电路的电功率是_____W 。
练习2. 如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。求：（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。
练习3. 某电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于____ 状态，此时电路功率为P1；当开关S1接a，S2闭合时，它是处于 ___状态，此时电路功率为P2，则P1∶P2＝ 。
4、某电器厂欲设计一种高、中、低温三档的家用电饭锅，要求高温发热功率为1000W，其发热体电阻丝如图所示，A、B、C为三个接线柱，B是电阻丝的中点（电源电压保持不变）.⑴ 说明各档位的连接方式（文字表述、画图说明均可）.⑵ 分别计算出中、低两档的发热功率.
解、⑴Ａ、Ｃ连接为一接线柱，Ｂ为另一接线柱，电饭锅处于高温档┄┄①　　Ａ或C为一接线柱，B为另一接线柱电饭锅处于中温档┄┄② Ａ为一接线柱，C为另一接线柱，电饭锅处于低温档┄┄③
⑵设电饭锅电阻丝的总电阻为R电饭锅处于高温档时，据
