三年（2022-2024）高考物理真题分类汇编（全国通用）专题21磁场描述和安培力（原卷版）
展开
这是一份三年（2022-2024）高考物理真题分类汇编（全国通用）专题21磁场描述和安培力（原卷版），共9页。
考点01 磁场的描述

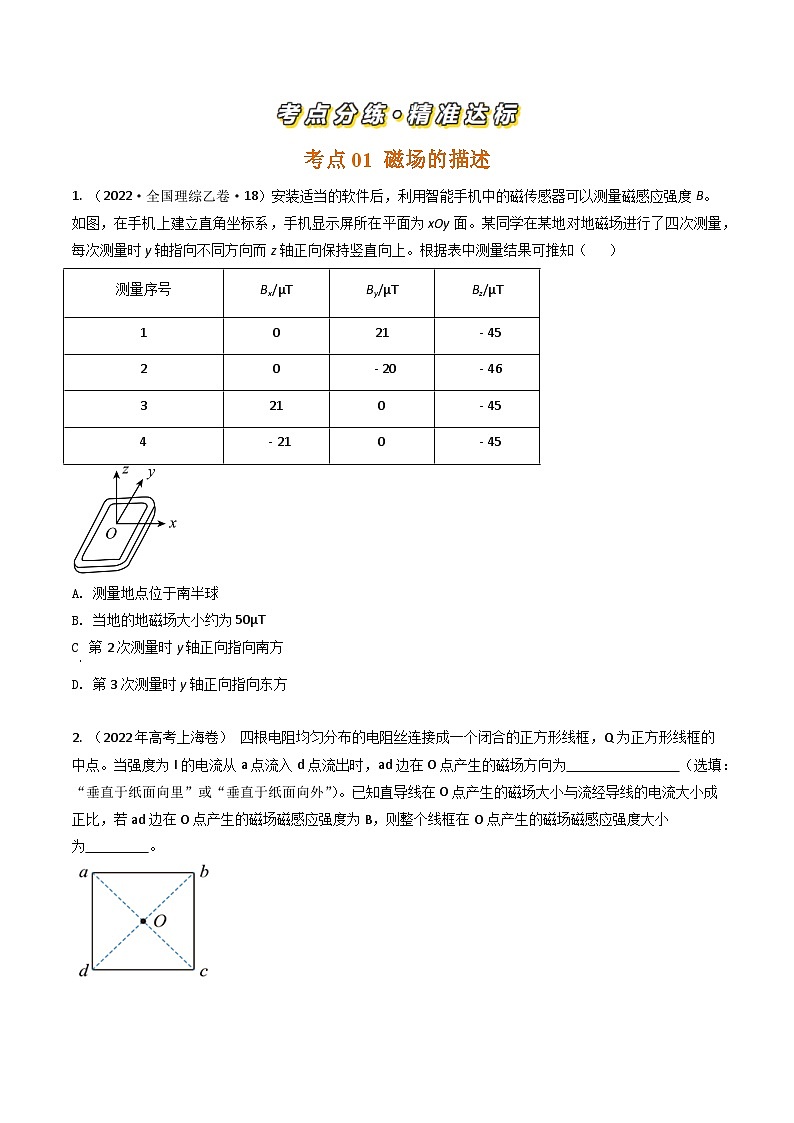

1. （2022·全国理综乙卷·18）安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（ ）
A. 测量地点位于南半球
B. 当地的地磁场大小约为50μT
C 第2次测量时y轴正向指向南方
D. 第3次测量时y轴正向指向东方
2. （2022年高考上海卷） 四根电阻均匀分布的电阻丝连接成一个闭合的正方形线框，Q为正方形线框的中点。当强度为I的电流从a点流入d点流出时，ad边在O点产生的磁场方向为 （选填：“垂直于纸面向里”或“垂直于纸面向外”）。已知直导线在O点产生的磁场大小与流经导线的电流大小成正比，若ad边在O点产生的磁场磁感应强度为B，则整个线框在O点产生的磁场磁感应强度大小为 。

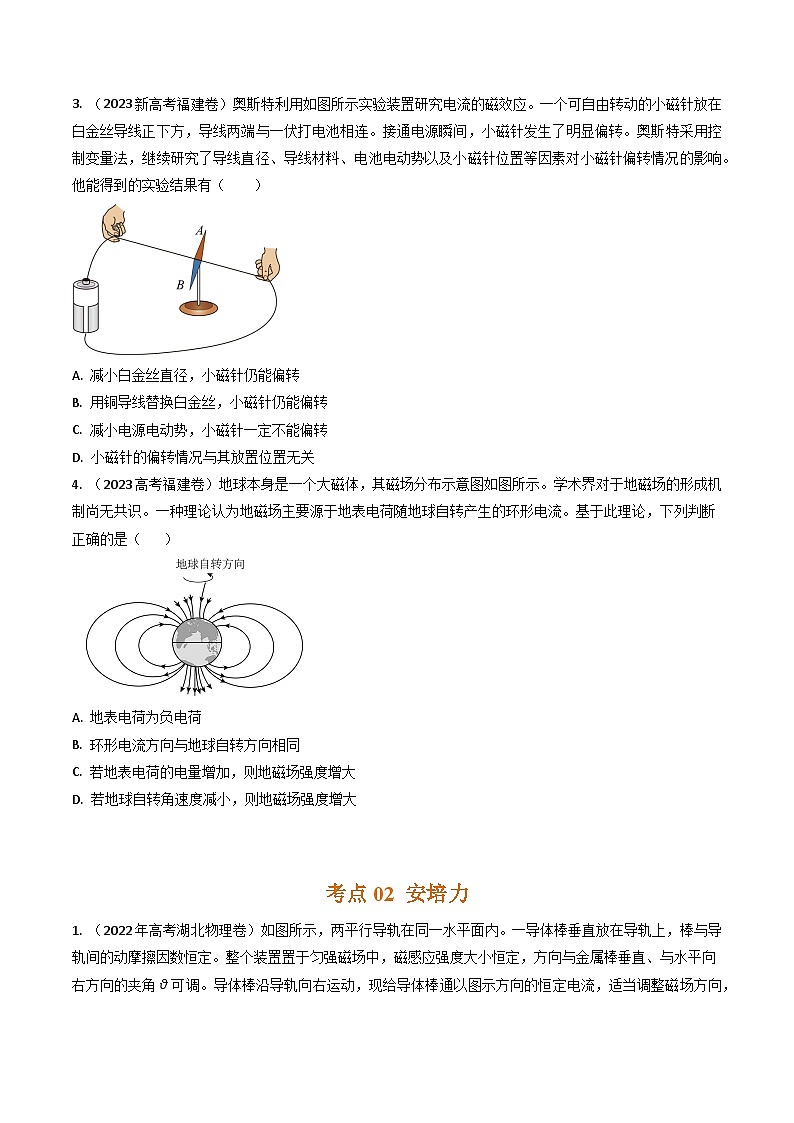

3. （2023新高考福建卷）奥斯特利用如图所示实验装置研究电流的磁效应。一个可自由转动的小磁针放在白金丝导线正下方，导线两端与一伏打电池相连。接通电源瞬间，小磁针发生了明显偏转。奥斯特采用控制变量法，继续研究了导线直径、导线材料、电池电动势以及小磁针位置等因素对小磁针偏转情况的影响。他能得到的实验结果有（ ）
A. 减小白金丝直径，小磁针仍能偏转
B. 用铜导线替换白金丝，小磁针仍能偏转
C. 减小电源电动势，小磁针一定不能偏转
D. 小磁针的偏转情况与其放置位置无关
4. （2023高考福建卷）地球本身是一个大磁体，其磁场分布示意图如图所示。学术界对于地磁场的形成机制尚无共识。一种理论认为地磁场主要源于地表电荷随地球自转产生的环形电流。基于此理论，下列判断正确的是（ ）
A. 地表电荷为负电荷
B. 环形电流方向与地球自转方向相同
C. 若地表电荷的电量增加，则地磁场强度增大
D. 若地球自转角速度减小，则地磁场强度增大
考点02 安培力
1. （2022年高考湖北物理卷）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为g；减速时，加速度的最大值为g，其中g为重力加速度大小。下列说法正确的是（ ）
A. 棒与导轨间的动摩擦因数为
B. 棒与导轨间的动摩擦因数为
C. 加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D. 减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
2. （2022新高考江苏卷）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
A. 平行于纸面向上
B. 平行于纸面向下
C. 左半部分垂直纸面向外，右半部分垂直纸面向里
D. 左半部分垂直纸面向里，右半部分垂直纸面向外
3. （2024高考湖南卷）如图，有一硬质导线Oabc，其中是半径为R的半圆弧，b为圆弧的中点，直线段Oa长为R且垂直于直径ac。该导线在纸面内绕O点逆时针转动，导线始终在垂直纸面向里的匀强磁场中。则O、a、b、c各点电势关系为（ ）
A.
B.
C.
D.
4. （2024年高考福建卷）将半径为r铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上， AB置于垂直纸面向外的大小为B的磁场中，现给导线通以自A到B大小为I的电流，则（ ）
A. 通电后两绳拉力变小B. 通电后两绳拉力变大
C. 安培力为D. 安培力为
5. （2022·全国理综乙卷·24）如图，一不可伸长的细绳的上端固定，下端系在边长为的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在平面的匀强磁场。已知构成金属框的导线单位长度的阻值为；在到时间内，磁感应强度大小随时间t的变化关系为。求:
（1）时金属框所受安培力的大小；
（2）在到时间内金属框产生的焦耳热。
6. （2022年1月浙江选考）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态（即P和Q的其余部分均不接触），P与Q间的磁力大小为F。下列说法正确的是（ ）
A. Q对P磁力大小等于
B. P对Q的磁力方向竖直向下
C. Q对电子秤的压力大小等于＋F
D. 电子秤对Q的支持力大小等于＋
7. （2022年1月浙江选考）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的力F分别与I和L的关系图像，则正确的是（ ）
A. B.
C. D.
8. （2021重庆高考）某同学设计了一种天平，其装置如题图所示。两相同的同轴圆线圈M、N水平固定，圆线圈P与MN共轴且平行等距。初始时，线圈M、N通以等大反向的电流后，在线圈P处产生沿半径方向的磁场，线圈P内无电流且天平平衡。设从上往下看顺时针方向为正向。当左托盘放入重物后，要使线圈P仍在原位置且天平平衡，可能的办法是
A. 若P处磁场方向沿半径向外，则在P中通入正向电流
B. 若P处磁场方向沿半径向外，则在P中通入负向电流
C. 若P处磁场方向沿半径向内，则在P中通入正向电流
D. 若P处磁场方向沿半径向内，则在P中通入负向电流
10. （2023高考江苏学业水平选择性考试）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力为（ ）
A. 0B. BIl
C. 2BIlD.
11. （2023高考选择性考试辽宁卷）安培通过实验研究，发现了电流之间相互作用力的规律。若两段长度分别为和、电流大小分别为I1和I2的平行直导线间距为r时，相互作用力的大小可以表示为。比例系数k的单位是（ ）
A. kg·m/（s²·A）B. kg·m/（s²·A²）
C. kg·m²/（s³·A）D. kg·m²/（s³·A³）
12. （2022天津学业水平选择性考试）直流电磁泵是利用安培力推动导电液体运动的一种设备，可用图1所示的模型讨论其原理，图2为图1的正视图。将两块相同的矩形导电平板竖直正对固定在长方体绝缘容器中，平板与容器等宽，两板间距为，容器中装有导电液体，平板底端与容器底部留有高度可忽略的空隙，导电液体仅能从空隙进入两板间。初始时两板间接有直流电源，电源极性如图所示。若想实现两板间液面上升，可在两板间加垂直于面的匀强磁场，磁感应强度的大小为，两板间液面上升时两板外的液面高度变化可忽略不计。已知导电液体的密度为、电阻率为，重力加速度为。
（1）试判断所加磁场的方向；
（2）求两板间液面稳定在初始液面高度2倍时的电压；
（3）假定平板与容器足够高，求电压满足什么条件时两板间液面能够持续上升。
13．（2023年6月高考浙江选考科目）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源E0或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（ ）
A．电源电动势
B．棒消耗的焦耳热
C．从左向右运动时，最大摆角小于
D．棒两次过最低点时感应电动势大小相等
14. （2023高考海南卷） 如图所示，U形金属杆上边长为，质量为，下端插入导电液体中，导电液体连接电源，金属杆所在空间有垂直纸面向里的匀强磁场。
（1）若插入导电液体部分深，闭合电键后，金属杆飞起后，其下端离液面高度，设杆中电流不变，求金属杆离开液面时速度大小和金属杆中的电流有多大；
（2）若金属杆下端刚与导电液体接触，改变电动势的大小，通电后金属杆跳起高度，通电时间，求通过金属杆截面的电荷量。

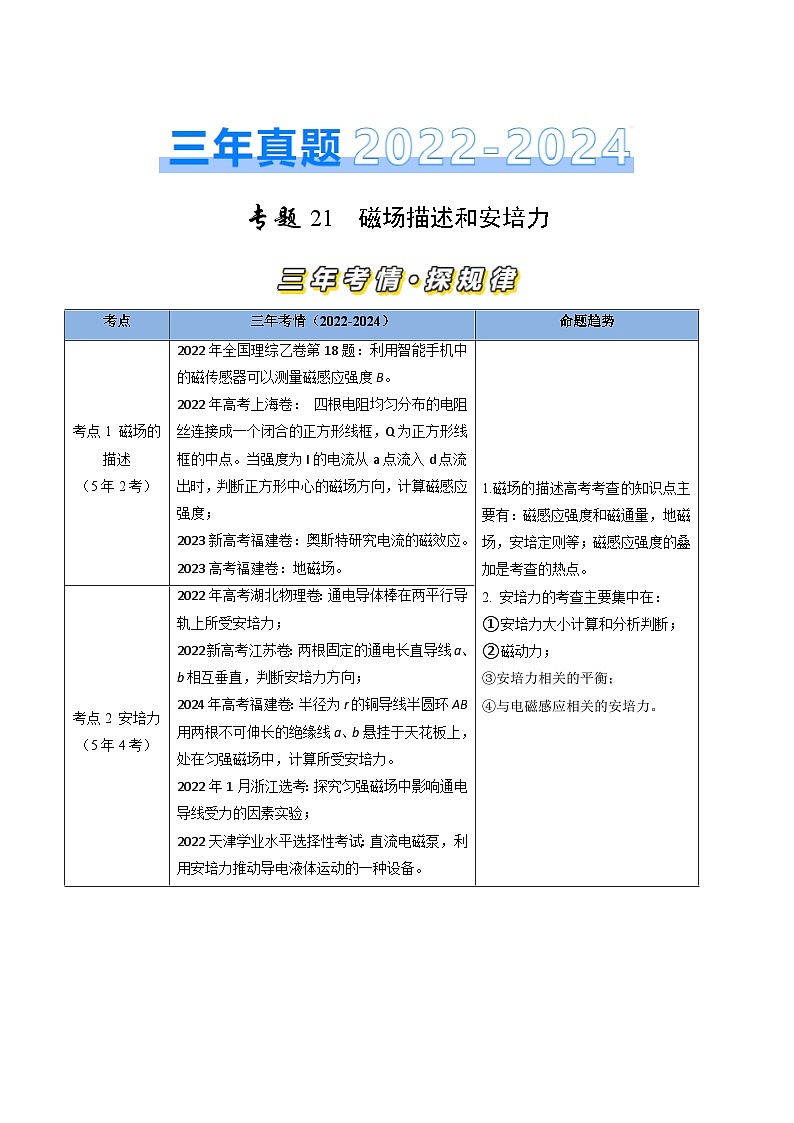

考点
三年考情（2022-2024）
命题趋势
考点1 磁场的描述
（5年2考）
2022年全国理综乙卷第18题：利用智能手机中的磁传感器可以测量磁感应强度B。
2022年高考上海卷： 四根电阻均匀分布的电阻丝连接成一个闭合的正方形线框，Q为正方形线框的中点。当强度为I的电流从a点流入d点流出时，判断正方形中心的磁场方向，计算磁感应强度；
2023新高考福建卷：奥斯特研究电流的磁效应。
2023高考福建卷：地磁场。
1.磁场的描述高考考查的知识点主要有：磁感应强度和磁通量，地磁场，安培定则等；磁感应强度的叠加是考查的热点。
2. 安培力的考查主要集中在：
①安培力大小计算和分析判断；
②磁动力；
③安培力相关的平衡；
④与电磁感应相关的安培力。
考点2 安培力
（5年4考）
2022年高考湖北物理卷：通电导体棒在两平行导轨上所受安培力；
2022新高考江苏卷：两根固定的通电长直导线a、b相互垂直，判断安培力方向；
2024年高考福建卷：半径为r的铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上，处在匀强磁场中，计算所受安培力。
2022年1月浙江选考：探究匀强磁场中影响通电导线受力的因素实验；
2022天津学业水平选择性考试：直流电磁泵，利用安培力推动导电液体运动的一种设备。
测量序号
Bx/μT
By/μT
Bz/μT
1
0
21
- 45
2
0
- 20
- 46
3
21
0
- 45
4
- 21
0
- 45
考点01 磁场的描述
1. （2022·全国理综乙卷·18）安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（ ）
A. 测量地点位于南半球
B. 当地的地磁场大小约为50μT
C 第2次测量时y轴正向指向南方
D. 第3次测量时y轴正向指向东方
2. （2022年高考上海卷） 四根电阻均匀分布的电阻丝连接成一个闭合的正方形线框，Q为正方形线框的中点。当强度为I的电流从a点流入d点流出时，ad边在O点产生的磁场方向为 （选填：“垂直于纸面向里”或“垂直于纸面向外”）。已知直导线在O点产生的磁场大小与流经导线的电流大小成正比，若ad边在O点产生的磁场磁感应强度为B，则整个线框在O点产生的磁场磁感应强度大小为 。
3. （2023新高考福建卷）奥斯特利用如图所示实验装置研究电流的磁效应。一个可自由转动的小磁针放在白金丝导线正下方，导线两端与一伏打电池相连。接通电源瞬间，小磁针发生了明显偏转。奥斯特采用控制变量法，继续研究了导线直径、导线材料、电池电动势以及小磁针位置等因素对小磁针偏转情况的影响。他能得到的实验结果有（ ）
A. 减小白金丝直径，小磁针仍能偏转
B. 用铜导线替换白金丝，小磁针仍能偏转
C. 减小电源电动势，小磁针一定不能偏转
D. 小磁针的偏转情况与其放置位置无关
4. （2023高考福建卷）地球本身是一个大磁体，其磁场分布示意图如图所示。学术界对于地磁场的形成机制尚无共识。一种理论认为地磁场主要源于地表电荷随地球自转产生的环形电流。基于此理论，下列判断正确的是（ ）
A. 地表电荷为负电荷
B. 环形电流方向与地球自转方向相同
C. 若地表电荷的电量增加，则地磁场强度增大
D. 若地球自转角速度减小，则地磁场强度增大
考点02 安培力
1. （2022年高考湖北物理卷）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为g；减速时，加速度的最大值为g，其中g为重力加速度大小。下列说法正确的是（ ）
A. 棒与导轨间的动摩擦因数为
B. 棒与导轨间的动摩擦因数为
C. 加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D. 减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
2. （2022新高考江苏卷）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
A. 平行于纸面向上
B. 平行于纸面向下
C. 左半部分垂直纸面向外，右半部分垂直纸面向里
D. 左半部分垂直纸面向里，右半部分垂直纸面向外
3. （2024高考湖南卷）如图，有一硬质导线Oabc，其中是半径为R的半圆弧，b为圆弧的中点，直线段Oa长为R且垂直于直径ac。该导线在纸面内绕O点逆时针转动，导线始终在垂直纸面向里的匀强磁场中。则O、a、b、c各点电势关系为（ ）
A.
B.
C.
D.
4. （2024年高考福建卷）将半径为r铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上， AB置于垂直纸面向外的大小为B的磁场中，现给导线通以自A到B大小为I的电流，则（ ）
A. 通电后两绳拉力变小B. 通电后两绳拉力变大
C. 安培力为D. 安培力为
5. （2022·全国理综乙卷·24）如图，一不可伸长的细绳的上端固定，下端系在边长为的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在平面的匀强磁场。已知构成金属框的导线单位长度的阻值为；在到时间内，磁感应强度大小随时间t的变化关系为。求:
（1）时金属框所受安培力的大小；
（2）在到时间内金属框产生的焦耳热。
6. （2022年1月浙江选考）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态（即P和Q的其余部分均不接触），P与Q间的磁力大小为F。下列说法正确的是（ ）
A. Q对P磁力大小等于
B. P对Q的磁力方向竖直向下
C. Q对电子秤的压力大小等于＋F
D. 电子秤对Q的支持力大小等于＋
7. （2022年1月浙江选考）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的力F分别与I和L的关系图像，则正确的是（ ）
A. B.
C. D.
8. （2021重庆高考）某同学设计了一种天平，其装置如题图所示。两相同的同轴圆线圈M、N水平固定，圆线圈P与MN共轴且平行等距。初始时，线圈M、N通以等大反向的电流后，在线圈P处产生沿半径方向的磁场，线圈P内无电流且天平平衡。设从上往下看顺时针方向为正向。当左托盘放入重物后，要使线圈P仍在原位置且天平平衡，可能的办法是
A. 若P处磁场方向沿半径向外，则在P中通入正向电流
B. 若P处磁场方向沿半径向外，则在P中通入负向电流
C. 若P处磁场方向沿半径向内，则在P中通入正向电流
D. 若P处磁场方向沿半径向内，则在P中通入负向电流
10. （2023高考江苏学业水平选择性考试）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力为（ ）
A. 0B. BIl
C. 2BIlD.
11. （2023高考选择性考试辽宁卷）安培通过实验研究，发现了电流之间相互作用力的规律。若两段长度分别为和、电流大小分别为I1和I2的平行直导线间距为r时，相互作用力的大小可以表示为。比例系数k的单位是（ ）
A. kg·m/（s²·A）B. kg·m/（s²·A²）
C. kg·m²/（s³·A）D. kg·m²/（s³·A³）
12. （2022天津学业水平选择性考试）直流电磁泵是利用安培力推动导电液体运动的一种设备，可用图1所示的模型讨论其原理，图2为图1的正视图。将两块相同的矩形导电平板竖直正对固定在长方体绝缘容器中，平板与容器等宽，两板间距为，容器中装有导电液体，平板底端与容器底部留有高度可忽略的空隙，导电液体仅能从空隙进入两板间。初始时两板间接有直流电源，电源极性如图所示。若想实现两板间液面上升，可在两板间加垂直于面的匀强磁场，磁感应强度的大小为，两板间液面上升时两板外的液面高度变化可忽略不计。已知导电液体的密度为、电阻率为，重力加速度为。
（1）试判断所加磁场的方向；
（2）求两板间液面稳定在初始液面高度2倍时的电压；
（3）假定平板与容器足够高，求电压满足什么条件时两板间液面能够持续上升。
13．（2023年6月高考浙江选考科目）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源E0或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（ ）
A．电源电动势
B．棒消耗的焦耳热
C．从左向右运动时，最大摆角小于
D．棒两次过最低点时感应电动势大小相等
14. （2023高考海南卷） 如图所示，U形金属杆上边长为，质量为，下端插入导电液体中，导电液体连接电源，金属杆所在空间有垂直纸面向里的匀强磁场。
（1）若插入导电液体部分深，闭合电键后，金属杆飞起后，其下端离液面高度，设杆中电流不变，求金属杆离开液面时速度大小和金属杆中的电流有多大；
（2）若金属杆下端刚与导电液体接触，改变电动势的大小，通电后金属杆跳起高度，通电时间，求通过金属杆截面的电荷量。
考点
三年考情（2022-2024）
命题趋势
考点1 磁场的描述
（5年2考）
2022年全国理综乙卷第18题：利用智能手机中的磁传感器可以测量磁感应强度B。
2022年高考上海卷： 四根电阻均匀分布的电阻丝连接成一个闭合的正方形线框，Q为正方形线框的中点。当强度为I的电流从a点流入d点流出时，判断正方形中心的磁场方向，计算磁感应强度；
2023新高考福建卷：奥斯特研究电流的磁效应。
2023高考福建卷：地磁场。
1.磁场的描述高考考查的知识点主要有：磁感应强度和磁通量，地磁场，安培定则等；磁感应强度的叠加是考查的热点。
2. 安培力的考查主要集中在：
①安培力大小计算和分析判断；
②磁动力；
③安培力相关的平衡；
④与电磁感应相关的安培力。
考点2 安培力
（5年4考）
2022年高考湖北物理卷：通电导体棒在两平行导轨上所受安培力；
2022新高考江苏卷：两根固定的通电长直导线a、b相互垂直，判断安培力方向；
2024年高考福建卷：半径为r的铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上，处在匀强磁场中，计算所受安培力。
2022年1月浙江选考：探究匀强磁场中影响通电导线受力的因素实验；
2022天津学业水平选择性考试：直流电磁泵，利用安培力推动导电液体运动的一种设备。
测量序号
Bx/μT
By/μT
Bz/μT
1
0
21
- 45
2
0
- 20
- 46
3
21
0
- 45
4
- 21
0
- 45
