第三次月考模拟测试01（第13~17章）-2024年九年级物理人教版（全册）讲义（含练习）
展开
这是一份第三次月考模拟测试01（第13~17章）-2024年九年级物理人教版（全册）讲义（含练习），文件包含第三次月考模拟测试01第1317章原卷版docx、第三次月考模拟测试01第1317章解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

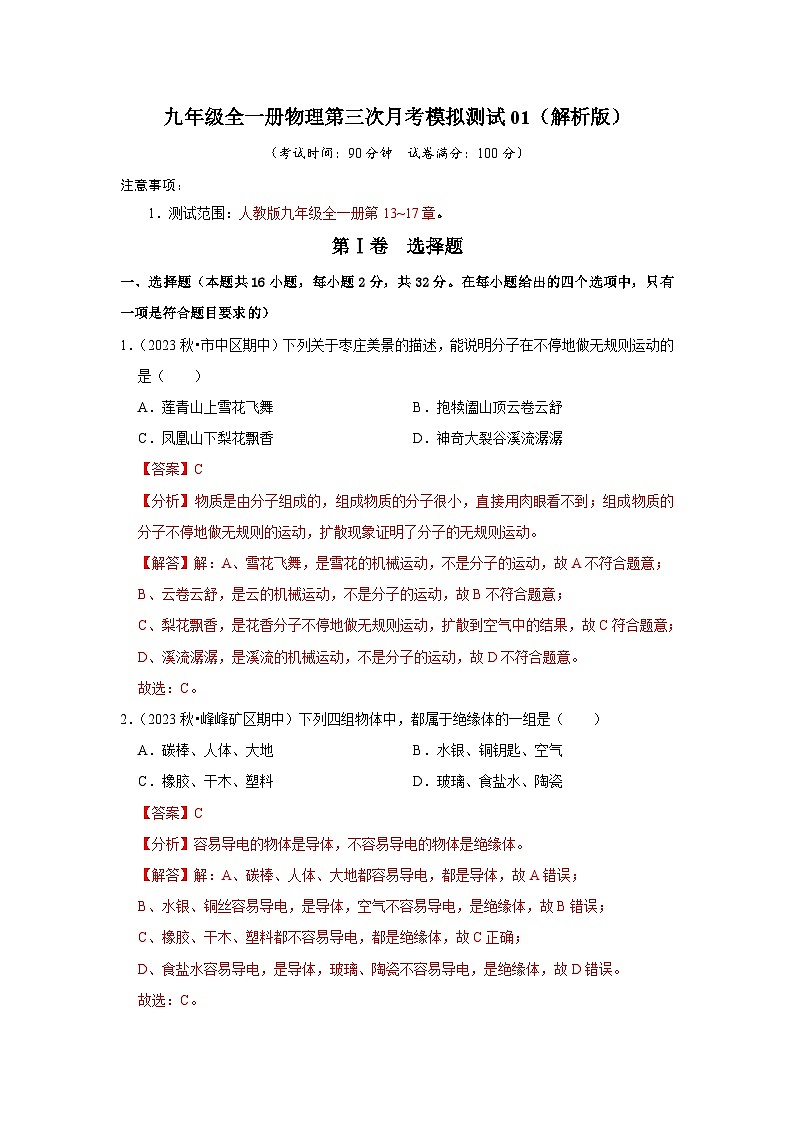

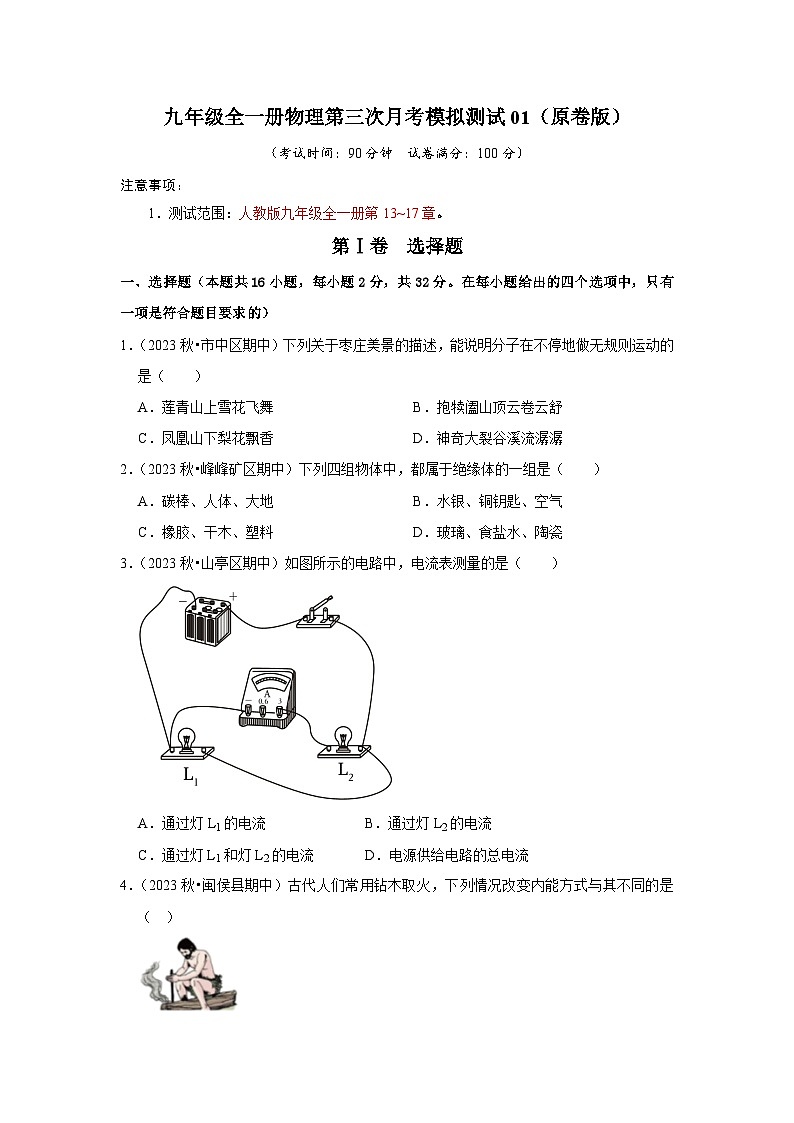

注意事项：
1．测试范围：人教版九年级全一册第13~17章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2023秋•市中区期中）下列关于枣庄美景的描述，能说明分子在不停地做无规则运动的是（ ）
A．莲青山上雪花飞舞B．抱犊阖山顶云卷云舒
C．凤凰山下梨花飘香D．神奇大裂谷溪流潺潺
2．（2023秋•峰峰矿区期中）下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地B．水银、铜钥匙、空气
C．橡胶、干木、塑料D．玻璃、食盐水、陶瓷

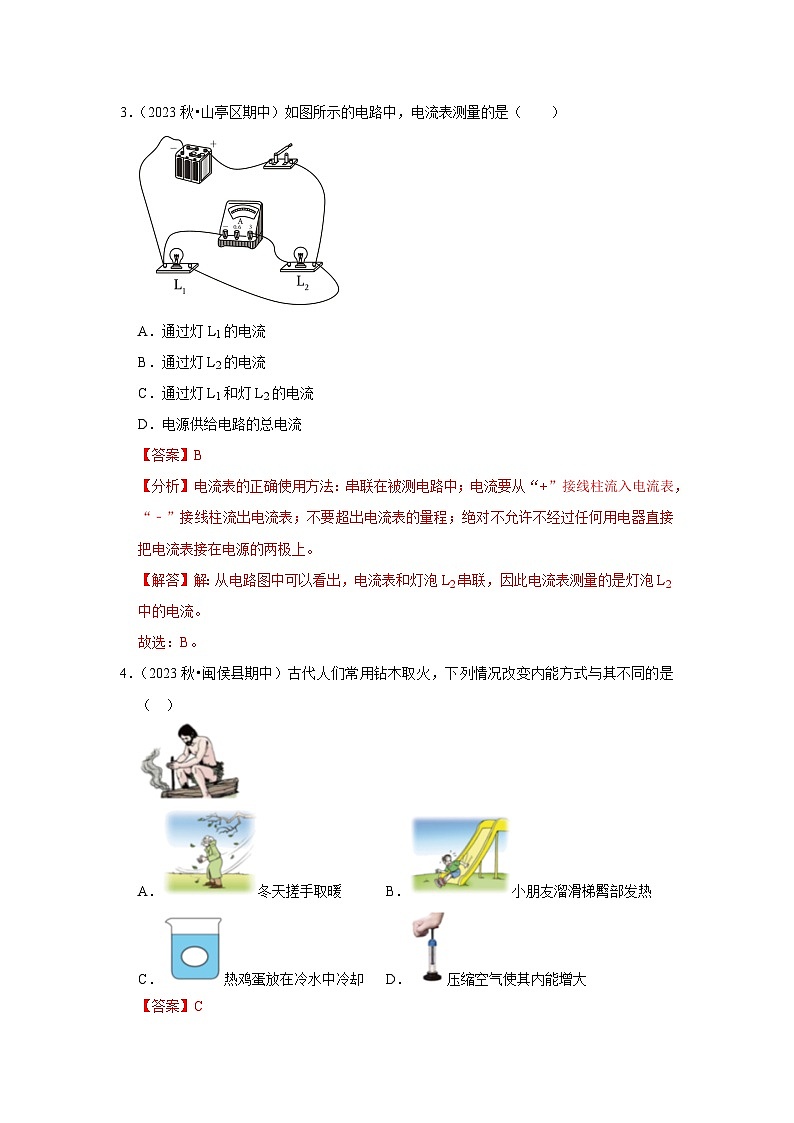

3．（2023秋•山亭区期中）如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流 D．电源供给电路的总电流
4．（2023秋•闽侯县期中）古代人们常用钻木取火，下列情况改变内能方式与其不同的是（ ）
A．冬天搓手取暖 B．小朋友溜滑梯臀部发热
C．热鸡蛋放在冷水中冷却 D．压缩空气使其内能增大

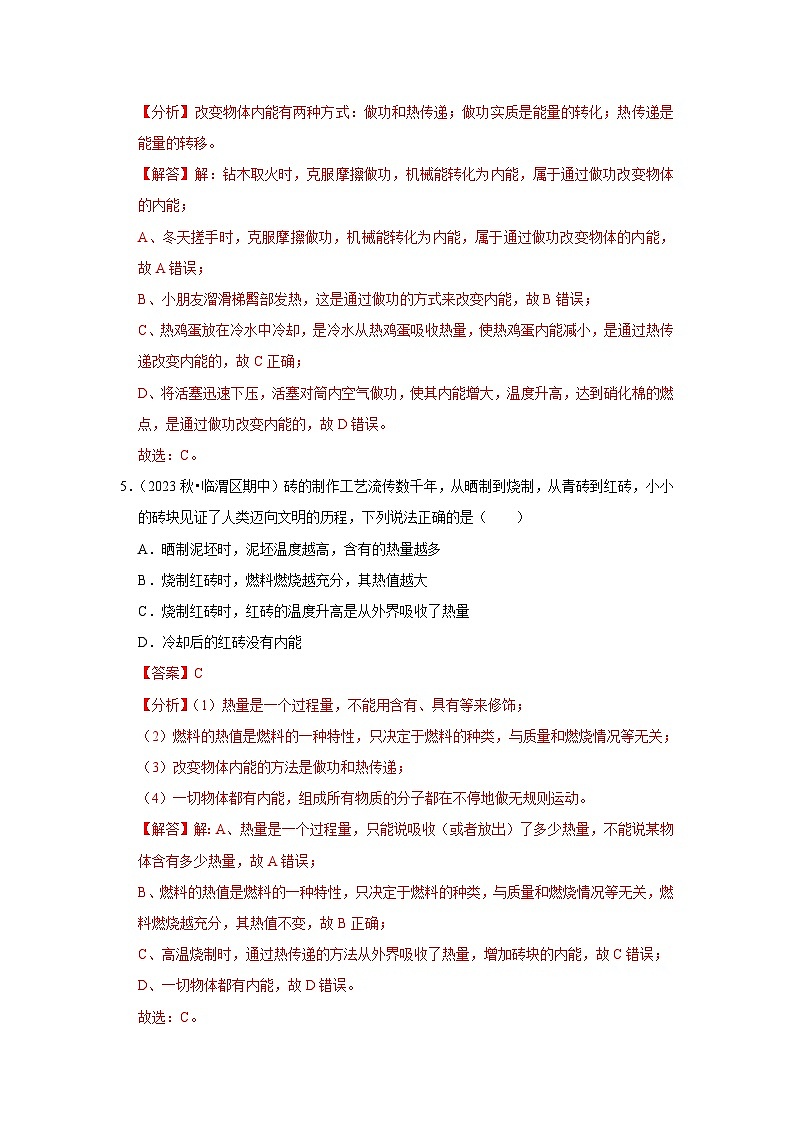

5．（2023秋•临渭区期中）砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类迈向文明的历程，下列说法正确的是（ ）
A．晒制泥坯时，泥坯温度越高，含有的热量越多
B．烧制红砖时，燃料燃烧越充分，其热值越大
C．烧制红砖时，红砖的温度升高是从外界吸收了热量
D．冷却后的红砖没有内能
6．（2023秋•新泰市期中）下列日常生活的电路中，说法正确的是（ ）
①用来装饰店堂和居室，烘托欢乐气氛的彩色小灯泡，一定是并联的
②通常情况下教室的灯管之间是并联的
③楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关和光控开关是串联的
④道路两旁的路灯晚上同时亮，早上同时灭，它们是串联的
A．只有①③B．只有①④C．只有②③D．只有②④

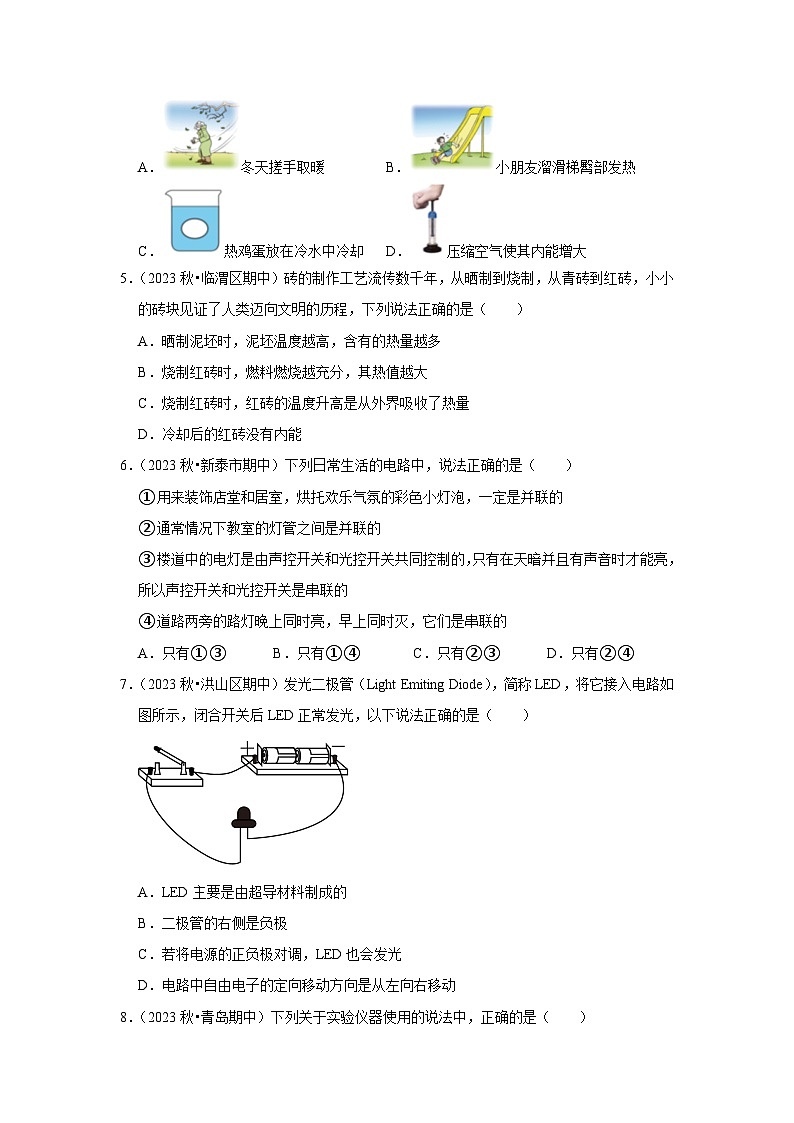

7．（2023秋•洪山区期中）发光二极管（Light Emiting Dide），简称LED，将它接入电路如图所示，闭合开关后LED正常发光，以下说法正确的是（ ）
A．LED主要是由超导材料制成的
B．二极管的右侧是负极
C．若将电源的正负极对调，LED也会发光
D．电路中自由电子的定向移动方向是从左向右移动
8．（2023秋•青岛期中）下列关于实验仪器使用的说法中，正确的是（ ）
A．使用电流表时，可以不经过用电器把它直接接在电源两极上
B．用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带同种电荷，由于互相排斥而张开
C．滑动变阻器接入电路中改变灯泡亮度时，应与灯泡并联
D．使用电压表时，电压表必须与被测用电器串联

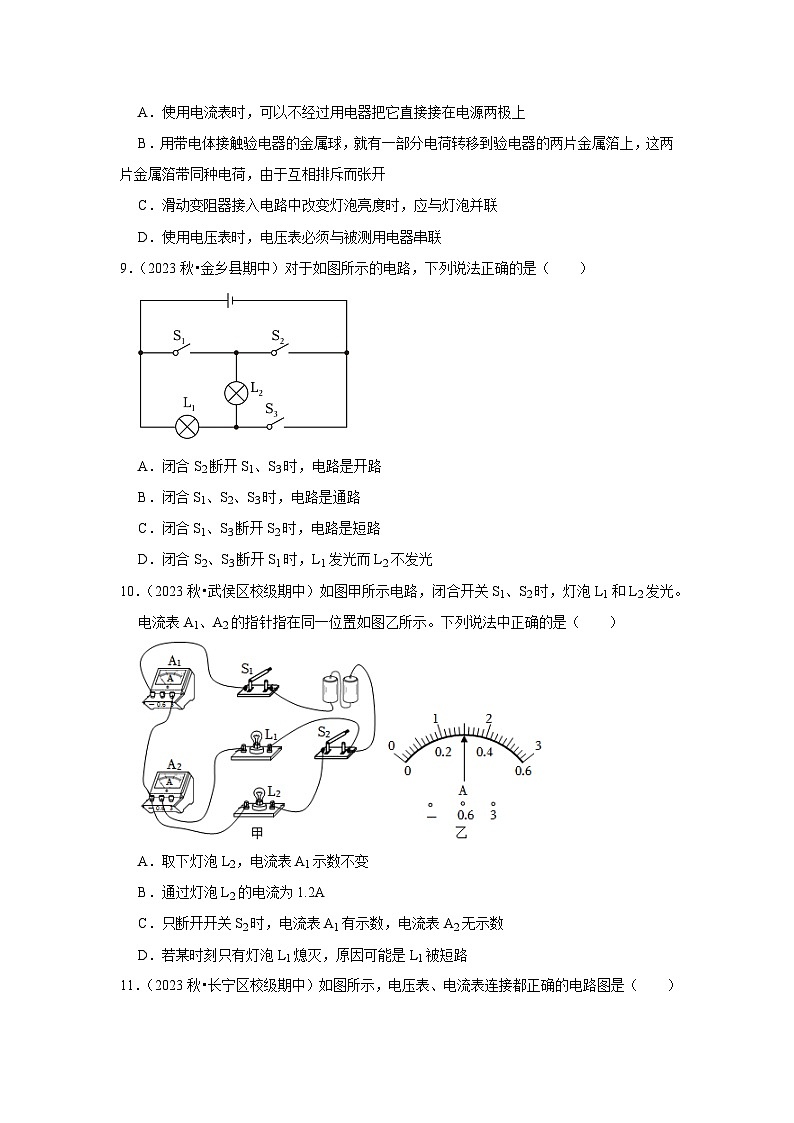

9．（2023秋•金乡县期中）对于如图所示的电路，下列说法正确的是（ ）
A．闭合S2断开S1、S3时，电路是开路
B．闭合S1、S2、S3时，电路是通路
C．闭合S1、S3断开S2时，电路是短路
D．闭合S2、S3断开S1时，L1发光而L2不发光
10．（2023秋•武侯区校级期中）如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光。电流表A1、A2的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
A．取下灯泡L2，电流表A1示数不变
B．通过灯泡L2的电流为1.2A
C．只断开开关S2时，电流表A1有示数，电流表A2无示数
D．若某时刻只有灯泡L1熄灭，原因可能是L1被短路
11．（2023秋•长宁区校级期中）如图所示，电压表、电流表连接都正确的电路图是（ ）
A． B．C． D．
12．（2023秋•姑苏区校级期中）如图所示电路中，闭合开关S，电流表A1、A2的示数分别为0.3A和0.7A，电压表的示数为4.5V，下列说法错误的是（ ）
A．电源电压为4.5V B．通过L1的电流为0.3A
C．通过L2的电流为0.7A D．电压表可以测量L1两端电压
13．（2023秋•武昌区期中）使用中国自主芯片制造的神威太湖之光是全球首个理论性能达到10亿亿次的超级计算机，太湖之光已经全部使用国产CPU处理器。电脑的中央运算器简称CPU，是电脑的心脏，决定着电脑的运算速度，电脑爱好者喜欢“超频”来提高CPU运算速度，“超频”方法之一就是通过改变主板上“跳线”来提高CPU核心电压。如图所示为主板上一跳线装置，跳线装置的总电压为3V，“超频”工作时通过CPU的电流是3mA，下列说法正确的是（ ）
A．CPU正常工作时应连接“1、3”两个接线柱
B．某人超频需要改接这一跳线，则应连接“1、2”两个接线柱
C．“超频”工作时CPU的电阻是10Ω
D．计算机芯片中的硅是导体材料
14．（2023秋•龙岗区校级期中）如图所示，亮亮同学在探究“串联电路中用电器两端电压与电源两端电压的关系”实验中，电源电压U电源＝3V保持不变。亮亮闭合开关后发现两灯都不亮，用电压表分别测出AB、CD、EF两点之间的电压，测试结果如下表所示。若电路只有一处故障，则应是（ ）
A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2断路 D．灯泡L2短路
15．（2023秋•长沙期中）学习了内能及能量的转化和守恒后，同学们在一起梳理知识，你认为正确的是（ ）
A．能量只有在忽略摩擦力和阻力时才能守恒
B．能的总量是不变的，我们不需要节约能源
C．做功改变物体的内能是不同形式的能的相互转化
D．小球在地面弹跳的高度越来越低，说明能量丢失了，能量的总量减少了
16．（2023秋•西安期中）图甲为某电子秤，图乙是其工作原理图，电子秤的示数表由电流表改装而成，R1是一根长6cm，阻值15Ω的均匀电阻丝，滑片P在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A，弹簧c受到压力F与压缩量ΔL的关系如图丙所示。挂钩的重力不计，不称、重物时滑片P在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变（g取10N/kg）。下列判断正确的是（ ）
A．R2阻值为6Ω
B．电源电压为6V
C．当电子秤示数为2kg时，电路中的电流为0.2A
D．当电子秤示数为4kg时，电路中的电流为0.6A
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2023秋•武侯区校级期中）初温、质量都相等的甲、乙金属块，已知甲的比热容大于乙的比热容，甲、乙在放出相同的热量后， 降低的温度更多。“神舟十一号”飞船发射的过程中，当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其内能会
（选填“增大”或“减小”）。
18．（2023秋•三亚校级期中）如图所示的电路中，若要使灯L1和L2连成串联电路，应只闭合开关 ；若要使灯L1和L2连成并联电路，应闭合开关 ；绝对不允许同时闭合全部开关。
19．（2023秋•于洪区期中）如图所示电路中，电源电压不变，闭合开关后，小灯泡L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表示数都不变。若故障只发生在L1或L2上，产生这一现象的原因是 ；此时，若将L1、L2的位置互换，会发现 表的示数几乎为零。
20．（2023秋•武侯区校级期中）一单缸四冲程汽油机的飞轮转速是3600r/min，则该汽油机每秒对外做功 次。该汽油机工作时汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的热机效率为 。
21．（2022秋•沂南县期末）如图所示，电源电压恒为3V，开关S闭合后电压表示数为2V，则灯L2两端的电压为 V，若断开开关，电压表示数将 （选填“变大”“变小”或“不变”）。
22．（2023秋•铁西区期中）如图所示，电源电压保持不变，R1、R2为定值电阻。若开关S1、S2闭合，甲、乙两表均为电压表，示数之比为3：2，则R1、R2电阻之比为 ；若开关S1闭合、S2断开，两表均为电流表，甲、乙两表的示数之比为 。
三．作图题（共2小题，共6分）
23．（2023秋•高新区期中）如图所示的电路，请在圆圈里填上电表符号（选填“A”或“V”），使开关S闭合后，两灯都可正常工作。
24．（2023秋•峰峰矿区期中）根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导线连接相应的实物电路。要求：
（1）只闭合S1时，L1发光，L2不发光。
（2）只闭合S2时，L2发光，L1不发光。
（3）电流表测量总电流（使用小量程）。
四．实验题（本题共3小题，共20分）
25．（2023秋•鲤城区校级期中）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流。
（2）小明在测量A处的电流时，开关闭合后，发现电流表的指针偏转如图丙所示，原因是 ；
（3）若要测量通过L2的电流，小明应先 开关，只需将图乙中a导线的 （选填“1”或“2”）端改接到电流表的负接线柱上，闭合开关时，电流表的示数如图丁，则此时通过L2电流为 A；
（4）该小组另一位同学测出一组A、B、C三处电流，数据如下表，由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的普遍规律，还应该选用 的灯泡进行多次实验。
（5）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 U2。
26．（2023秋•永善县期中）小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：
用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1、L2两端的总电压UAC，将第一次测出的电压填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是 （选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）小明在用电压表测量L1两端的电压时，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路的故障可能是 。
（3）为了防止个别偶然因素的影响，他们采用了以下其中一种方法来重复实验，完成了后面三次测量。
A.改变电源电压 B.更换规格不同的灯泡
请你根据他们的实验过程和有关数据回答下列问题：
①在拆接电路时，开关必须处于 状态，经检查电路连接无误后，再闭合开关；
②上面设计的表格中存在的不足之处是 ；
③表格中存在的不足补充完整后，通过对上面数据的分析可知：后面三次实验是采用以上方法 （选填“A”或“B”）来进行的；
④在第四次测量中，他们应该补充的数据是 V；
⑤分析实验数据得出结论：串联电路中 。
27．（2023秋•金水区校级期中）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。请继续完成实验：
（1）闭合开关前，检查电路。小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上。
（2）电路改接正确后，观察各元件，你认为闭合开关前需要进行的操作是
。
（3）之后，小兰测得的实验数据如表所示。请在图乙的坐标系中制定标应把表中数据在坐标系中描点，画出电流与电压的关系图线。可以得出结论：
。
（4）从描点得到的图象中可看出，有一组数据是明显错误的，该数据是第 组。
（5）为了使得出的结论更具有普遍性，还需进行的操作是：
。
五．计算题（本题共3小题，共30分）
28．（2023秋•芜湖期中）现有100℃的热水1kg，要用10℃的冷水掺入其中配制40℃的温水。假设热传递过程没有热量损失，已知水的比热容c水＝4.2×103J/（kg•℃）。求：
（1）配制过程中，1kg、100℃的热水放出的热量。
（2）需要加入10℃冷水的质量。
29．（2023秋•峰峰矿区期中）如图所示的电路中，电源电压恒为15V，电阻R1、R3的阻值分别为10Ω、15Ω，闭合开关S，断开S1、S2，电压表的示数为5V，求：（要有电路分析）
（1）电流表的示数；
（2）R2的阻值；
（3）S、S1、S2都闭合时，电压表、电流表的示数各是多少？
30．（2023秋•杭锦后旗期中）某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中M、N均为绝缘材料。将N固定在地面上，P、Q间是可伸缩导线（电阻不计），弹簧上端M和滑动变阻器R2的滑片固定在一起，电源电压为12V，拉力F竖直向上。闭合开关S，当拉力为10N时，电流表示数为1A，电压表的示数为2V。
（1）定值电阻R1的阻值。
（2）拉力F为10N时，求R2接入电路的阻值大小。
（3）已知拉力F的大小与滑动变阻器R2接入电路的阻值大小成正比例关系，即：F＝kR2。若拉动M，当电压表示数为9V时，求拉力F的大小。
接入点
AB
CD
EF
电压表示数U/V
0
3
0
IA/A
IB/A
IC/A
0.3
0.3
0.6
实验
L1两端的电压UAB
L2两端的电压UBC
L1、L2两端的总电压UAC
1
1.5
1.5
3
2
1.6
1.4
3
3
1.2
1.8
3
4
1.7
3
数据序号
1
2
3
4
5
6
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.07
0.15
0.22
0.24
0.34
0.44
注意事项：
1．测试范围：人教版九年级全一册第13~17章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2023秋•市中区期中）下列关于枣庄美景的描述，能说明分子在不停地做无规则运动的是（ ）
A．莲青山上雪花飞舞B．抱犊阖山顶云卷云舒
C．凤凰山下梨花飘香D．神奇大裂谷溪流潺潺
2．（2023秋•峰峰矿区期中）下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地B．水银、铜钥匙、空气
C．橡胶、干木、塑料D．玻璃、食盐水、陶瓷
3．（2023秋•山亭区期中）如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流 D．电源供给电路的总电流
4．（2023秋•闽侯县期中）古代人们常用钻木取火，下列情况改变内能方式与其不同的是（ ）
A．冬天搓手取暖 B．小朋友溜滑梯臀部发热
C．热鸡蛋放在冷水中冷却 D．压缩空气使其内能增大
5．（2023秋•临渭区期中）砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类迈向文明的历程，下列说法正确的是（ ）
A．晒制泥坯时，泥坯温度越高，含有的热量越多
B．烧制红砖时，燃料燃烧越充分，其热值越大
C．烧制红砖时，红砖的温度升高是从外界吸收了热量
D．冷却后的红砖没有内能
6．（2023秋•新泰市期中）下列日常生活的电路中，说法正确的是（ ）
①用来装饰店堂和居室，烘托欢乐气氛的彩色小灯泡，一定是并联的
②通常情况下教室的灯管之间是并联的
③楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关和光控开关是串联的
④道路两旁的路灯晚上同时亮，早上同时灭，它们是串联的
A．只有①③B．只有①④C．只有②③D．只有②④
7．（2023秋•洪山区期中）发光二极管（Light Emiting Dide），简称LED，将它接入电路如图所示，闭合开关后LED正常发光，以下说法正确的是（ ）
A．LED主要是由超导材料制成的
B．二极管的右侧是负极
C．若将电源的正负极对调，LED也会发光
D．电路中自由电子的定向移动方向是从左向右移动
8．（2023秋•青岛期中）下列关于实验仪器使用的说法中，正确的是（ ）
A．使用电流表时，可以不经过用电器把它直接接在电源两极上
B．用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带同种电荷，由于互相排斥而张开
C．滑动变阻器接入电路中改变灯泡亮度时，应与灯泡并联
D．使用电压表时，电压表必须与被测用电器串联
9．（2023秋•金乡县期中）对于如图所示的电路，下列说法正确的是（ ）
A．闭合S2断开S1、S3时，电路是开路
B．闭合S1、S2、S3时，电路是通路
C．闭合S1、S3断开S2时，电路是短路
D．闭合S2、S3断开S1时，L1发光而L2不发光
10．（2023秋•武侯区校级期中）如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光。电流表A1、A2的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
A．取下灯泡L2，电流表A1示数不变
B．通过灯泡L2的电流为1.2A
C．只断开开关S2时，电流表A1有示数，电流表A2无示数
D．若某时刻只有灯泡L1熄灭，原因可能是L1被短路
11．（2023秋•长宁区校级期中）如图所示，电压表、电流表连接都正确的电路图是（ ）
A． B．C． D．
12．（2023秋•姑苏区校级期中）如图所示电路中，闭合开关S，电流表A1、A2的示数分别为0.3A和0.7A，电压表的示数为4.5V，下列说法错误的是（ ）
A．电源电压为4.5V B．通过L1的电流为0.3A
C．通过L2的电流为0.7A D．电压表可以测量L1两端电压
13．（2023秋•武昌区期中）使用中国自主芯片制造的神威太湖之光是全球首个理论性能达到10亿亿次的超级计算机，太湖之光已经全部使用国产CPU处理器。电脑的中央运算器简称CPU，是电脑的心脏，决定着电脑的运算速度，电脑爱好者喜欢“超频”来提高CPU运算速度，“超频”方法之一就是通过改变主板上“跳线”来提高CPU核心电压。如图所示为主板上一跳线装置，跳线装置的总电压为3V，“超频”工作时通过CPU的电流是3mA，下列说法正确的是（ ）
A．CPU正常工作时应连接“1、3”两个接线柱
B．某人超频需要改接这一跳线，则应连接“1、2”两个接线柱
C．“超频”工作时CPU的电阻是10Ω
D．计算机芯片中的硅是导体材料
14．（2023秋•龙岗区校级期中）如图所示，亮亮同学在探究“串联电路中用电器两端电压与电源两端电压的关系”实验中，电源电压U电源＝3V保持不变。亮亮闭合开关后发现两灯都不亮，用电压表分别测出AB、CD、EF两点之间的电压，测试结果如下表所示。若电路只有一处故障，则应是（ ）
A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2断路 D．灯泡L2短路
15．（2023秋•长沙期中）学习了内能及能量的转化和守恒后，同学们在一起梳理知识，你认为正确的是（ ）
A．能量只有在忽略摩擦力和阻力时才能守恒
B．能的总量是不变的，我们不需要节约能源
C．做功改变物体的内能是不同形式的能的相互转化
D．小球在地面弹跳的高度越来越低，说明能量丢失了，能量的总量减少了
16．（2023秋•西安期中）图甲为某电子秤，图乙是其工作原理图，电子秤的示数表由电流表改装而成，R1是一根长6cm，阻值15Ω的均匀电阻丝，滑片P在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A，弹簧c受到压力F与压缩量ΔL的关系如图丙所示。挂钩的重力不计，不称、重物时滑片P在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变（g取10N/kg）。下列判断正确的是（ ）
A．R2阻值为6Ω
B．电源电压为6V
C．当电子秤示数为2kg时，电路中的电流为0.2A
D．当电子秤示数为4kg时，电路中的电流为0.6A
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2023秋•武侯区校级期中）初温、质量都相等的甲、乙金属块，已知甲的比热容大于乙的比热容，甲、乙在放出相同的热量后， 降低的温度更多。“神舟十一号”飞船发射的过程中，当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其内能会
（选填“增大”或“减小”）。
18．（2023秋•三亚校级期中）如图所示的电路中，若要使灯L1和L2连成串联电路，应只闭合开关 ；若要使灯L1和L2连成并联电路，应闭合开关 ；绝对不允许同时闭合全部开关。
19．（2023秋•于洪区期中）如图所示电路中，电源电压不变，闭合开关后，小灯泡L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表示数都不变。若故障只发生在L1或L2上，产生这一现象的原因是 ；此时，若将L1、L2的位置互换，会发现 表的示数几乎为零。
20．（2023秋•武侯区校级期中）一单缸四冲程汽油机的飞轮转速是3600r/min，则该汽油机每秒对外做功 次。该汽油机工作时汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的热机效率为 。
21．（2022秋•沂南县期末）如图所示，电源电压恒为3V，开关S闭合后电压表示数为2V，则灯L2两端的电压为 V，若断开开关，电压表示数将 （选填“变大”“变小”或“不变”）。
22．（2023秋•铁西区期中）如图所示，电源电压保持不变，R1、R2为定值电阻。若开关S1、S2闭合，甲、乙两表均为电压表，示数之比为3：2，则R1、R2电阻之比为 ；若开关S1闭合、S2断开，两表均为电流表，甲、乙两表的示数之比为 。
三．作图题（共2小题，共6分）
23．（2023秋•高新区期中）如图所示的电路，请在圆圈里填上电表符号（选填“A”或“V”），使开关S闭合后，两灯都可正常工作。
24．（2023秋•峰峰矿区期中）根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导线连接相应的实物电路。要求：
（1）只闭合S1时，L1发光，L2不发光。
（2）只闭合S2时，L2发光，L1不发光。
（3）电流表测量总电流（使用小量程）。
四．实验题（本题共3小题，共20分）
25．（2023秋•鲤城区校级期中）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流。
（2）小明在测量A处的电流时，开关闭合后，发现电流表的指针偏转如图丙所示，原因是 ；
（3）若要测量通过L2的电流，小明应先 开关，只需将图乙中a导线的 （选填“1”或“2”）端改接到电流表的负接线柱上，闭合开关时，电流表的示数如图丁，则此时通过L2电流为 A；
（4）该小组另一位同学测出一组A、B、C三处电流，数据如下表，由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的普遍规律，还应该选用 的灯泡进行多次实验。
（5）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 U2。
26．（2023秋•永善县期中）小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：
用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1、L2两端的总电压UAC，将第一次测出的电压填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是 （选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）小明在用电压表测量L1两端的电压时，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路的故障可能是 。
（3）为了防止个别偶然因素的影响，他们采用了以下其中一种方法来重复实验，完成了后面三次测量。
A.改变电源电压 B.更换规格不同的灯泡
请你根据他们的实验过程和有关数据回答下列问题：
①在拆接电路时，开关必须处于 状态，经检查电路连接无误后，再闭合开关；
②上面设计的表格中存在的不足之处是 ；
③表格中存在的不足补充完整后，通过对上面数据的分析可知：后面三次实验是采用以上方法 （选填“A”或“B”）来进行的；
④在第四次测量中，他们应该补充的数据是 V；
⑤分析实验数据得出结论：串联电路中 。
27．（2023秋•金水区校级期中）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。请继续完成实验：
（1）闭合开关前，检查电路。小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上。
（2）电路改接正确后，观察各元件，你认为闭合开关前需要进行的操作是
。
（3）之后，小兰测得的实验数据如表所示。请在图乙的坐标系中制定标应把表中数据在坐标系中描点，画出电流与电压的关系图线。可以得出结论：
。
（4）从描点得到的图象中可看出，有一组数据是明显错误的，该数据是第 组。
（5）为了使得出的结论更具有普遍性，还需进行的操作是：
。
五．计算题（本题共3小题，共30分）
28．（2023秋•芜湖期中）现有100℃的热水1kg，要用10℃的冷水掺入其中配制40℃的温水。假设热传递过程没有热量损失，已知水的比热容c水＝4.2×103J/（kg•℃）。求：
（1）配制过程中，1kg、100℃的热水放出的热量。
（2）需要加入10℃冷水的质量。
29．（2023秋•峰峰矿区期中）如图所示的电路中，电源电压恒为15V，电阻R1、R3的阻值分别为10Ω、15Ω，闭合开关S，断开S1、S2，电压表的示数为5V，求：（要有电路分析）
（1）电流表的示数；
（2）R2的阻值；
（3）S、S1、S2都闭合时，电压表、电流表的示数各是多少？
30．（2023秋•杭锦后旗期中）某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中M、N均为绝缘材料。将N固定在地面上，P、Q间是可伸缩导线（电阻不计），弹簧上端M和滑动变阻器R2的滑片固定在一起，电源电压为12V，拉力F竖直向上。闭合开关S，当拉力为10N时，电流表示数为1A，电压表的示数为2V。
（1）定值电阻R1的阻值。
（2）拉力F为10N时，求R2接入电路的阻值大小。
（3）已知拉力F的大小与滑动变阻器R2接入电路的阻值大小成正比例关系，即：F＝kR2。若拉动M，当电压表示数为9V时，求拉力F的大小。
接入点
AB
CD
EF
电压表示数U/V
0
3
0
IA/A
IB/A
IC/A
0.3
0.3
0.6
实验
L1两端的电压UAB
L2两端的电压UBC
L1、L2两端的总电压UAC
1
1.5
1.5
3
2
1.6
1.4
3
3
1.2
1.8
3
4
1.7
3
数据序号
1
2
3
4
5
6
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.07
0.15
0.22
0.24
0.34
0.44
