2024九年级物理全册第18～22章综合能力测评卷新版新人教版

这是一份2024九年级物理全册第18～22章综合能力测评卷新版新人教版，共5页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

一、选择题(每小题3分，共30分。下列各题所给四个选项中只有一个符合题意)
1．(成都中考)关于家里的用电器，下列数据最符合实际的是A

A．白炽灯的正常工作电流约为0.1 A
B．遥控器的干电池电压约为220 V
C．空调制冷时的功率约为10 W
D．电扇正常工作1 h耗电约为1 kW·h
2．下列关于信息、能源和材料的说法正确的是B
A．太阳能、水能、天然气是可再生能源
B．手机用无线Wi­Fi信号上网是利用电磁波传递信息
C．电动机线圈用超导材料可以实现将电能全部转化为内能
D．现有的核电站都是利用核聚变释放能量来发电的
3．关于图中的实验装置，下列说法中哪一个是正确的A
A.该装置可以说明电动机原理
B．这是研究电磁感应现象的装置
C．这是研究电流的热效应的装置
D．合上开关后，发生机械能转化为电能的现象
4．(常德中考)关于家庭电路和安全用电，下列说法正确的是A
A．控制用电器的开关应接在用电器与火线之间
B．保险丝烧毁后，可用铁丝来代替保险丝
C．家庭电路中空气开关跳闸，一定是用电器的总功率过大
D.户外露营时，如遇雷雨天气，可在大树下避雨
5．下图中与发电机工作原理相同的实验是B
eq \(\s\up7(),\s\d5(A)) eq \(\s\up7(),\s\d5(B)) eq \(\s\up7(),\s\d5(C)) eq \(\s\up7(),\s\d5(D))
6．如图所示是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝(R1＞R2)。下列关于电阻丝的四种连接方式，可使电热器提供最大发热功率的是D
eq \(\s\up7(),\s\d5(A)) eq \(\s\up7(),\s\d5(B)) eq \(\s\up7(),\s\d5(C)) eq \(\s\up7(),\s\d5(D))
7．(毕节中考)现有L1标有“6 V 3 W”和L2标有“6 V 9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡的电阻不变。下列说法正确的是C
A．两灯均能正常发光 B．两灯的额定电流相同
C．灯L1可能被烧毁 D．灯L2可能被烧毁

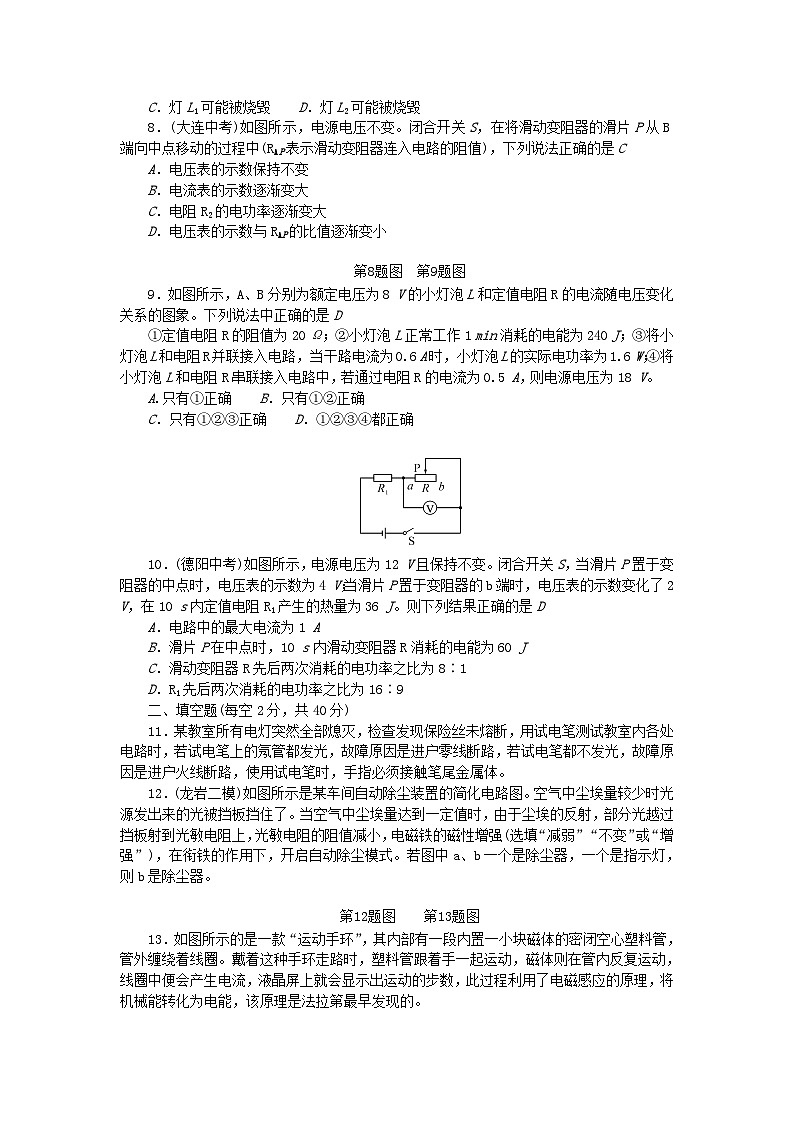

8．(大连中考)如图所示，电源电压不变。闭合开关S，在将滑动变阻器的滑片P从B端向中点移动的过程中(RAP表示滑动变阻器连入电路的阻值)，下列说法正确的是C
A．电压表的示数保持不变
B．电流表的示数逐渐变大
C．电阻R2的电功率逐渐变大
D．电压表的示数与RAP的比值逐渐变小
eq \(\s\up7(),\s\d5(第8题图)) eq \(\s\up7(),\s\d5(第9题图))
9．如图所示，A、B分别为额定电压为8 V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列说法中正确的是D
①定值电阻R的阻值为20 Ω；②小灯泡L正常工作1 min消耗的电能为240 J；③将小灯泡L和电阻R并联接入电路，当干路电流为0.6 A时，小灯泡L的实际电功率为1.6 W；④将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5 A，则电源电压为18 V。
A.只有①正确 B．只有①②正确
C．只有①②③正确 D．①②③④都正确
10．(德阳中考)如图所示，电源电压为12 V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4 V；当滑片P置于变阻器的b端时，电压表的示数变化了2 V，在10 s内定值电阻R1产生的热量为36 J。则下列结果正确的是D
A．电路中的最大电流为1 A
B．滑片P在中点时，10 s内滑动变阻器R消耗的电能为60 J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
二、填空题(每空2分，共40分)
11．某教室所有电灯突然全部熄灭，检查发现保险丝未熔断，用试电笔测试教室内各处电路时，若试电笔上的氖管都发光，故障原因是进户零线断路，若试电笔都不发光，故障原因是进户火线断路，使用试电笔时，手指必须接触笔尾金属体。
12．(龙岩二模)如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值减小，电磁铁的磁性增强(选填“减弱”“不变”或“增强”)，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则b是除尘器。
eq \(\s\up7(),\s\d5(第12题图)) eq \(\s\up7(),\s\d5(第13题图))
13．如图所示的是一款“运动手环”，其内部有一段内置一小块磁体的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁体则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了电磁感应的原理，将机械能转化为电能，该原理是法拉第最早发现的。
14．有一款内置微型GPS(全球卫星定位系统)的专用鞋。当穿着它离开指定的区域时，鞋中GPS便会自动发送使用者所在的位置信息，该信息被卫星接收后再发送到手机。此过程中由电磁波传递信息，传播速度约为3×108m/s。
15．研发太阳能汽车是很多汽车厂商的未来发展方向，太阳能是可再生(选填“可再生”或“不可再生”)能源，该类汽车有个重要的部件是太阳能电池，它可以将太阳能转化为电能；该车还有一个重要部件是电动机，它的工作原理与扬声器(选填“麦克风”或“扬声器”)工作原理相同。
16．电能表是测量电功(消耗电能)的仪表。小红同学家中电能表月初和月底的读数如图所示，则这个月小红家里用了82度电。小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其他所有电器，此时她家标有“3 000 r/(kW·h)”字样的电能表的转盘每分钟转过30圈，则这只电饭锅工作时的实际功率为600W。
17．如图甲所示是某种电热器的电路图，电源电压为220 V，R1、R2为加热电阻，R1三、作图题(第18、19题各3分，共6分)
18．请用笔画线表示导线，将如图所示中的电灯、开关和插座接入家庭电路中。
答图：
19．请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向。
答图：
四、实验探究题(共8分)
20．(南充中考)在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5 V。
(1)将甲图中电路连接完整。(要求：滑动变阻器滑片P向右移灯泡变亮)
答图：如原甲图中加粗实线。
(2)正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表无示数，电压表的示数始终为3 V，则故障原因为灯泡断路。
(3)电路故障排除后，闭合开关，移动滑片P，直到电压表的示数为2.5 V，此时电流表的示数如图乙所示，则小灯泡的额定功率为0.75W。
(4)小张设计了如图丙所示的电路也完成了该实验(电源电压不变，R阻值已知)。
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表的示数为U额；
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表的示数为U。
则小灯泡额定功率的表达式：P额＝ eq \f(U额（U－U额）,R) (用U额、R、U表示)。
五、综合应用题(第21题6分，第22题10分，共16分)
21．如图所示的电路中，电源电压为6 V且不变，当S1闭合，S2、S3断开时，电流表的示数为0.2 A。闭合S1、S2，断开S3时，电流表的示数为0.6 A，小灯泡刚好正常发光。求：
(1)R的阻值。
(2)小灯泡的功率。
解：(1)当S1闭合，S2、S3断开时，电路为R的简单电路，电流表测通过R的电流，由I＝ eq \f(U,R) 可得，R的阻值：R＝ eq \f(U,IR) ＝ eq \f(6 V,0.2 A) ＝30 Ω。
(2)闭合S1、S2，断开S3时，R与L并联，电流表测干路电流，由(1)可知通过R的电流：IR＝0.2 A；由并联电路的电流特点可知通过L的电流：IL＝I－IR＝0.6 A－0.2 A＝0.4 A，由并联电路电压特点可知：U＝UR＝UL＝6 V，所以灯泡的电功率：PL＝UIL＝6 V×0.4 A＝2.4 W。
22．(黔西南州中考)如图所示是一款可以设定不同出水温度的电热饮水器原理示意图，R是加热电阻丝，阻值为44 Ω，Rt是热敏电阻，其阻值与温度的关系式为Rt＝5＋0.5t(式中Rt单位是Ω，t的单位是℃)，R0是设定温度的变阻器。控制电路中，电源电压为3 V。当电磁继电器线圈中的电流小于等于10 mA时，衔铁片会弹起，触点分离，热水器停止加热。[c水＝4.2×103 J/(kg·℃)]
(1)如果将水只加热到80 ℃，闭合开关，则滑动变阻器的阻值要调到多大？(电磁铁线圈电阻忽略不计)
(2)容器内装有700 mL、初温为20 ℃的水，将其加热到100 ℃，用时4 min，则该饮水器正常工作时加热效率是多少？
解：(1)由题意可知，当设定的温度为80 ℃时，停止加热时控制电路的电流I＝10 mA＝0.01 A，由I＝ eq \f(U,R) 可得，控制电路的总电阻：R总＝ eq \f(U,I) ＝ eq \f(3 V,0.01 A) ＝300 Ω，由Rt＝5＋0.5t可得，此时热敏电阻的阻值为45 Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的阻值要调到：R0＝R总－Rt＝300 Ω－45 Ω＝255 Ω。
(2)容器内水的体积：V＝700 mL＝700 cm3，由ρ＝ eq \f(m,V) 可得，容器内水的质量：m＝ρV＝1.0 g/cm3×700 cm3＝700 g＝0.7 kg，水吸收的热量：Q吸＝c水m(t－t0)＝4.2×103 J/(kg·℃)×0.7 kg×(100 ℃－20 ℃)＝2.352×105 J，该饮水器正常工作4 min消耗的电能：W＝UIt＝ eq \f(U2,R) t＝ eq \f(（220 V）2,44 Ω) ×4×60 s＝2.64×105 J，该饮水器正常工作时加热效率：η＝ eq \f(Q吸,W) ＝ eq \f(2.352×105 J,2.64×105 J) ≈89.1%。
