物理九年级全册第2节 欧姆定律优秀同步训练题

这是一份物理九年级全册第2节 欧姆定律优秀同步训练题，文件包含172欧姆定律专题训练三大题型原卷版docx、172欧姆定律专题训练三大题型解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

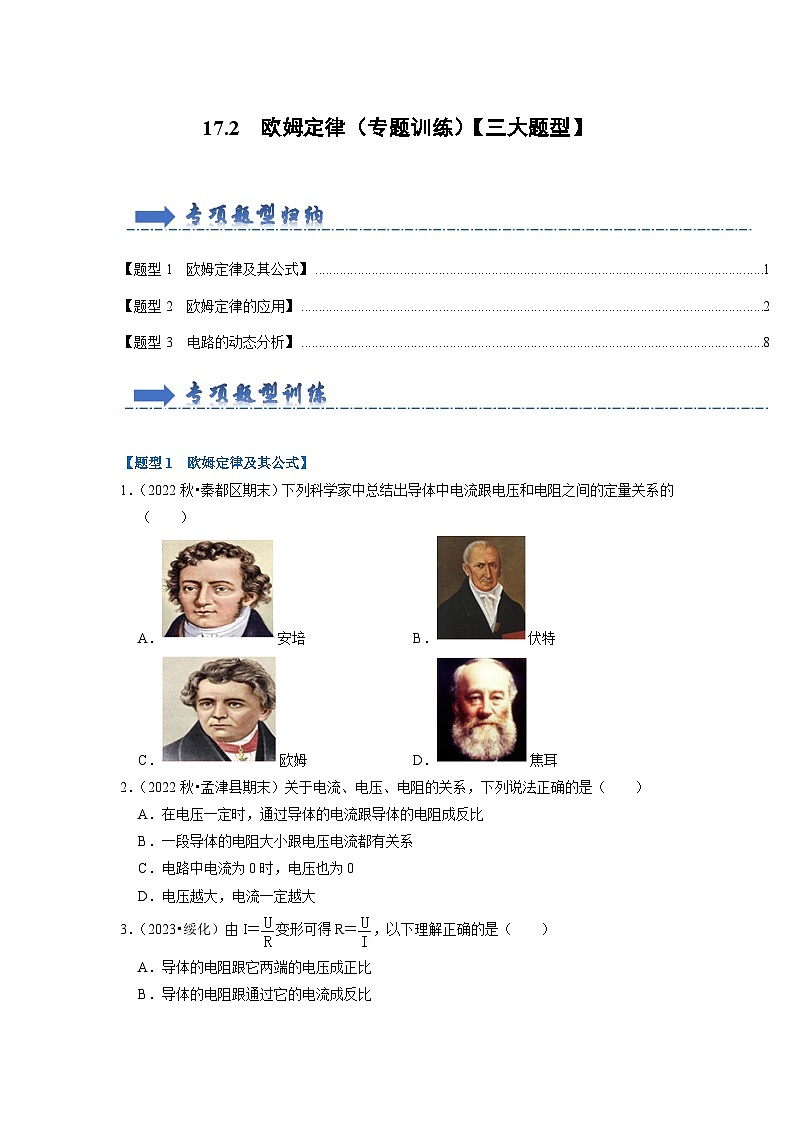

\l "_Tc5338" 【题型1 欧姆定律及其公式】1
\l "_Tc31833" 【题型2 欧姆定律的应用】2
\l "_Tc846" 【题型3 电路的动态分析】8
\l "_Tc5338" 【题型1 欧姆定律及其公式】

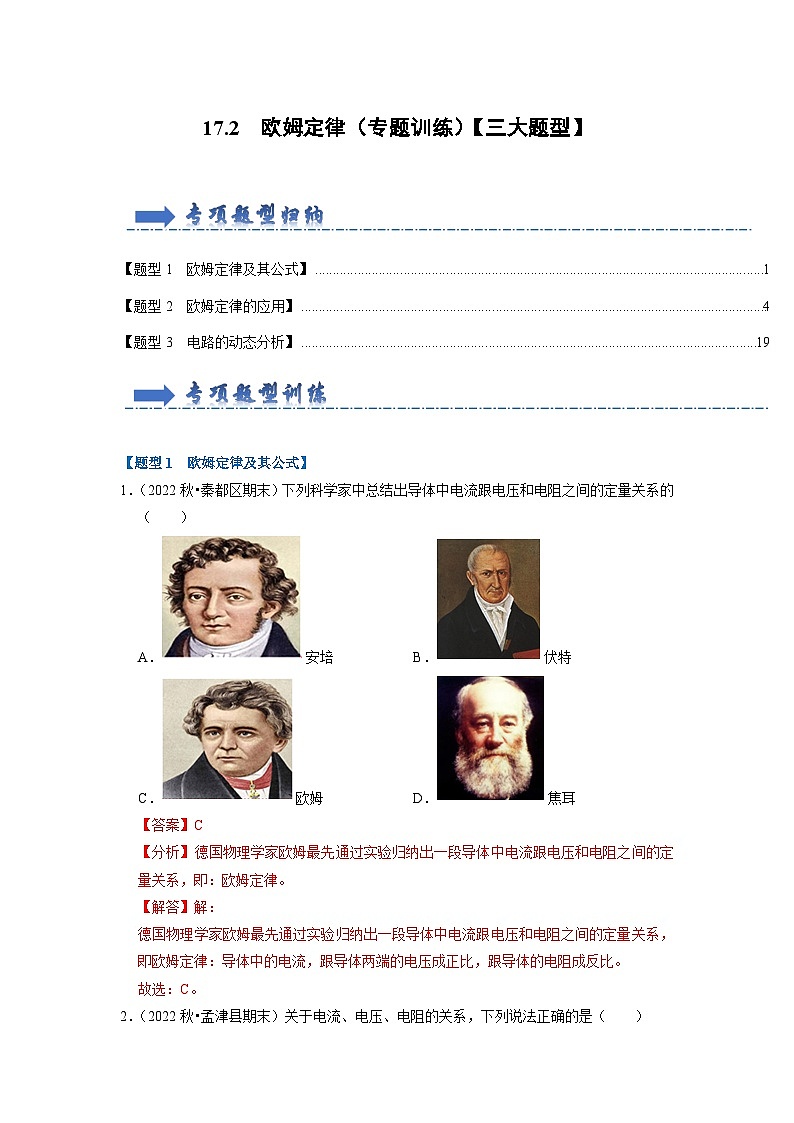

1．（2022秋•秦都区期末）下列科学家中总结出导体中电流跟电压和电阻之间的定量关系的（ ）
A．安培B．伏特
C．欧姆D．焦耳
2．（2022秋•孟津县期末）关于电流、电压、电阻的关系，下列说法正确的是（ ）
A．在电压一定时，通过导体的电流跟导体的电阻成反比
B．一段导体的电阻大小跟电压电流都有关系
C．电路中电流为0时，电压也为0
D．电压越大，电流一定越大
3．（2023•绥化）由I＝变形可得R＝，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关

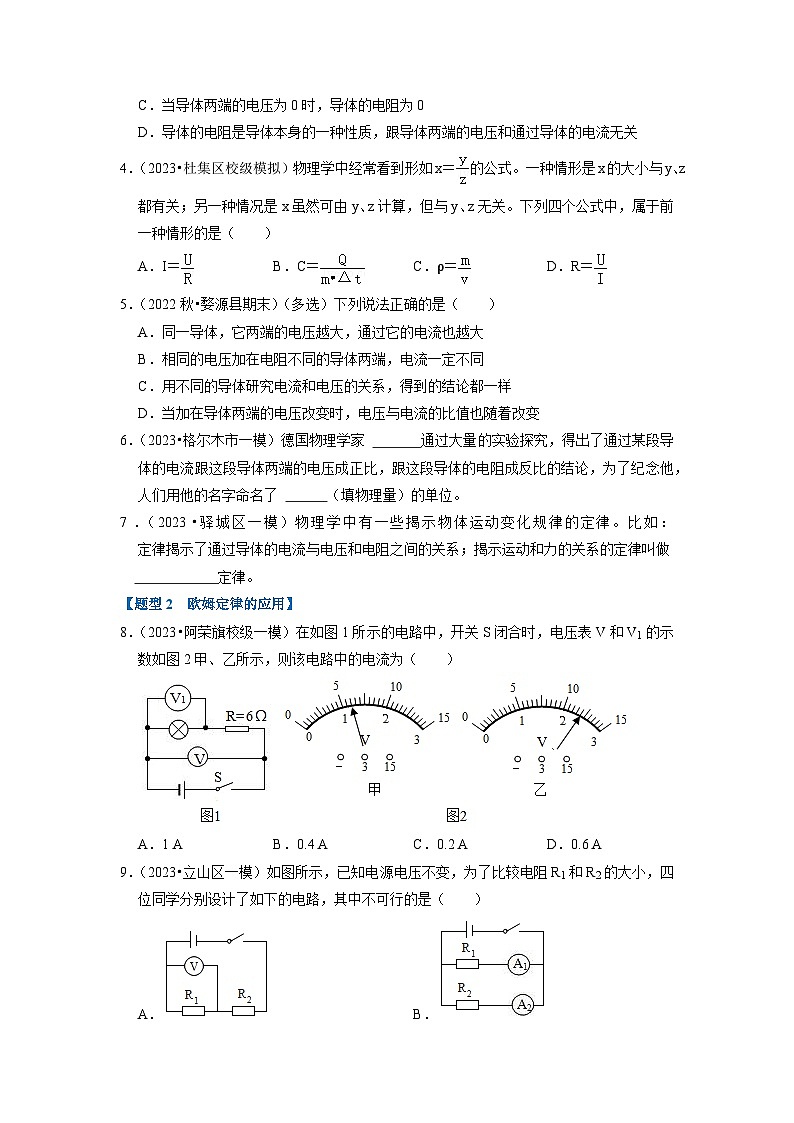

4．（2023•杜集区校级模拟）物理学中经常看到形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x虽然可由y、z计算，但与y、z无关。下列四个公式中，属于前一种情形的是（ ）
A．I＝B．C＝C．ρ＝D．R＝

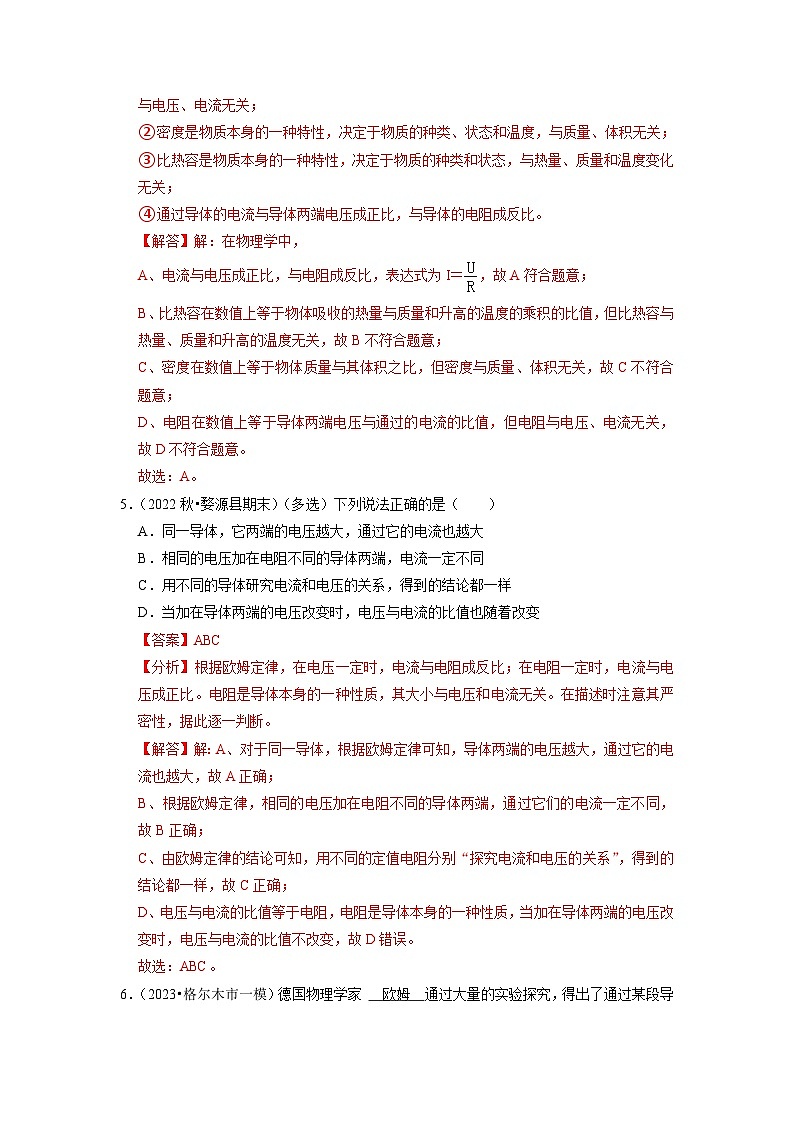

5．（2022秋•婺源县期末）（多选）下列说法正确的是（ ）
A．同一导体，它两端的电压越大，通过它的电流也越大
B．相同的电压加在电阻不同的导体两端，电流一定不同
C．用不同的导体研究电流和电压的关系，得到的结论都一样
D．当加在导体两端的电压改变时，电压与电流的比值也随着改变
6．（2023•格尔木市一模）德国物理学家 通过大量的实验探究，得出了通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比的结论，为了纪念他，人们用他的名字命名了 （填物理量）的单位。
7．（2023•驿城区一模）物理学中有一些揭示物体运动变化规律的定律。比如： 定律揭示了通过导体的电流与电压和电阻之间的关系；揭示运动和力的关系的定律叫做
定律。
\l "_Tc31833" 【题型2 欧姆定律的应用】
8．（2023•阿荣旗校级一模）在如图1所示的电路中，开关S闭合时，电压表V和V1的示数如图2甲、乙所示，则该电路中的电流为（ ）
A．1 AB．0.4 AC．0.2 AD．0.6 A
9．（2023•立山区一模）如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中不可行的是（ ）
A．B．
C．D．

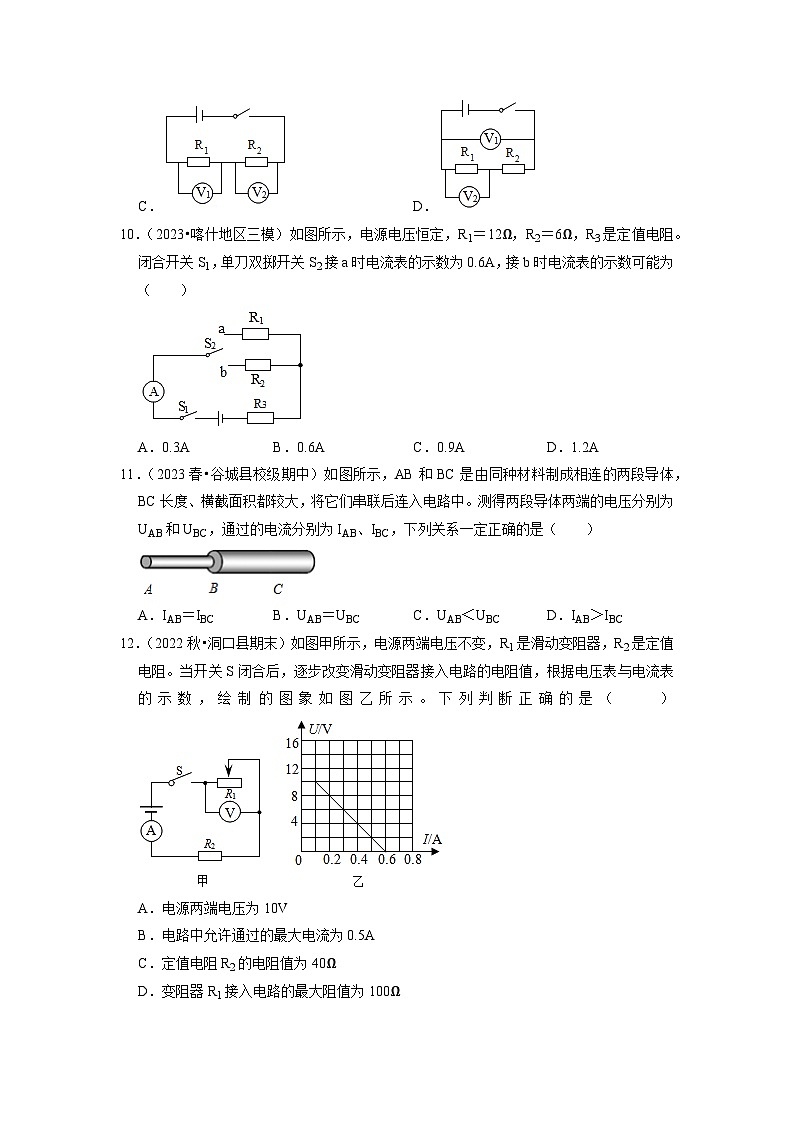

10．（2023•喀什地区三模）如图所示，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3AB．0.6AC．0.9AD．1.2A
11．（2023春•谷城县校级期中）如图所示，AB和BC是由同种材料制成相连的两段导体，BC长度、横截面积都较大，将它们串联后连入电路中。测得两段导体两端的电压分别为UAB和UBC，通过的电流分别为IAB、IBC，下列关系一定正确的是（ ）
A．IAB＝IBCB．UAB＝UBCC．UAB＜UBCD．IAB＞IBC
12．（2022秋•洞口县期末）如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是（ ）
A．电源两端电压为10V
B．电路中允许通过的最大电流为0.5A
C．定值电阻R2的电阻值为40Ω
D．变阻器R1接入电路的最大阻值为100Ω
13．（2022秋•扶沟县期末）（多选）如图电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为10Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
14．（2023•岳阳二模）如图所示是电阻R和灯泡L的I﹣U图象，由图甲可知，电阻R的阻值是 Ω，将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3A，则电源电压为 。
15．（2023•白云区校级二模）如图所示电路，电源电压恒为4.5V，R0的阻值为5Ω，电流表接入电路中的量程为“0﹣0.6A”，电压表接入电路中的量程为“0﹣3V”。闭合开关S，若在移动滑动变阻器滑片的过程中要保证整个电路安全，则滑动变阻器接入电路中的阻值范围是 Ω。
16．（2023•雨山区校级二模）如图所示，当开关S断开时电流表示数为I1，当开关S闭合时电流表示数为I2，I1：I2＝3：5，则R1：R2＝ 。
17．（2023•安徽模拟）在相距15km的甲、乙两地之间有两条输电线，已知每1m长的输电线的电阻为0.01Ω。现在输电线在某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示的电路进行检测，当电压表的示数为6V时，电流表的示数为0.06A，则短路位置到甲地的距离为 m。
18．（2023•遵义模拟）如图所示，是小明同学利用电压表设计的一个简易电子秤示意图。其中C是金属弹簧。请你帮小明完成电路图的连接，当所称质量越大时电压表示数越大。
19．（2022秋•海林市校级期末）如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：
（1）电源的电压；
（2）R的阻值；
（3）滑动变阻器的最大阻值。
20．（2023•宜州区一模）南开中学物理科技小组设计了一个如图甲所示的电子身高测量仪，用粗细均匀的电阻丝代替滑动变阻器（上下平移），将电压表改装成身高显示仪，电压表示数随身高变化的规律如图乙所示。已知电阻丝R足够长，每1cm的阻值大小为0.1Ω，电压表量程为“0～15V”，电流表量程为“0～3A”，身高为170cm的同学站上去后恰好滑到最大电阻，此时电压表示数为9V，电流表示数为1A。求：
（1）求滑动变阻器最大电阻。
（2）该测量仪可测量的身高最小值h0；
（3）电源电压U和定值电阻R0的大小。
21．（2022秋•鄂伦春自治旗期末）如图所示电路，电源电压恒为9V，R1＝20Ω，R2＝30Ω，电压表量程0﹣15V，电流表量程0﹣0.6A。只闭合S1，电压表示数6V。求：
（1）R1两端的电压；
（2）电阻R3的阻值；
（3）再闭合S2、S3，电流表的示数。
22．（2023•宁化县模拟）雨季来临，如图是某水库观测水位的原理图。电源电压U＝3V，定值电阻R0＝10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、高为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹簧质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB刚好完全浸没时，物体AB受到的浮力大小。
（2）当物体AB逐渐被拉起至下表面刚好离开水面的过程中，弹簧伸长了多少cm。
（3）闭合开关S后，当物体AB刚好完全浸没时，滑片刚好在滑动变阻器R的最上端C位置，水位变化后，物体AB逐渐被拉起至下表面刚好离开水面时，电压表的示数是多少？
23．（2023•蜀山区校级二模）小童同学用满偏电流Ig＝3mA、内阻Rg＝100Ω的灵敏电流计表头G，按如图所示的电路改装成量程分别为3A和15V的既能测电流又能测电压的多用表。图中R1和R2为定值电阻，S1和S2为开关。请解答以下问题：
（1）若该多用表用于测电流时，则需要闭合开关 （选填“S1”、“S2”、“S1和S2”）；
（2）求：定值电阻R1。
\l "_Tc846" 【题型3 电路的动态分析】
24．（2022秋•天河区校级期末）如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电源电压不变，当油箱中的油量增加时，下面判断正确的是（ ）
A．R不断增大B．电流表示数不断减小
C．R两端电压不断减小D．R0两端电压不断减小
25．（2023•宜州区一模）R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R0的电流越大
26．（2023•银川二模）如图甲是体育课上坐位体前屈测量仪，图乙是小雅设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩。在此测试过程中下列分析正确的是（ ）
A．绝缘柄向左推的距离越大，滑动变阻器的电阻越大
B．绝缘柄向左推的距离越大，电压表示数越大
C．绝缘柄向左推的时电流表示数变小，电压表的示数变大
D．此电路设计中，用电流表示数反映测量成绩
27．（2023•蒙城县模拟）如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表示数变大B．电流表示数不变
C．电流表示数变大D．电压表示数不变
28．（2023•台山市一模）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向左移时，下列说法正确的是（ ）
A．V示数变大B．A示数变大
C．V与A的比值不变D．A示数变小、V示数变大
29．（2022秋•阳泉期末）如图所示是一种测定油箱内油量的装置，OP是一根硬棒，可以围绕O点旋转。R是滑动变阻器的电阻片。当油量减少时，则关于电路下列分析正确的是（ ）
A．滑动变阻器的滑片P向上移动，总电阻减小
B．滑动变阻器的滑片P向上移动，电流表示数减小
C．滑动变阻器的滑片P向下移动，总电阻减小
D．滑动变阻器的滑片P向下移动，电流表示数减小
30．（2023•扶余市二模）图甲是亮度可调的台灯，其电位器的作用相当于滑动变阻器，简化电路如图乙所示。若向右移动滑片P，灯泡两端的电压将 ，灯泡的亮度将 。
31．（2023•樊城区模拟）如图所示，电源电压不变，灯泡L的电阻不变，闭合开关S，滑片P从右端向左端移动的过程中，三块电表A、V1和V2示数都发生改变，其中示数变大的是 ，示数变小的是 。
32．（2023•昆明模拟）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当天然气发生泄漏时，人们能闻到臭鸡蛋的气味，说明 。若天然气浓度增大，则电压表的示数会 （填“变大”“不变”或“变小”）。
33．（2023•兴宁区校级四模）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小煦利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
（1）当户外紫外线增强时，光敏电阻的阻值 （填“变大”或“变小”）。
（2）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向 （填“左”或“右”）移动。
