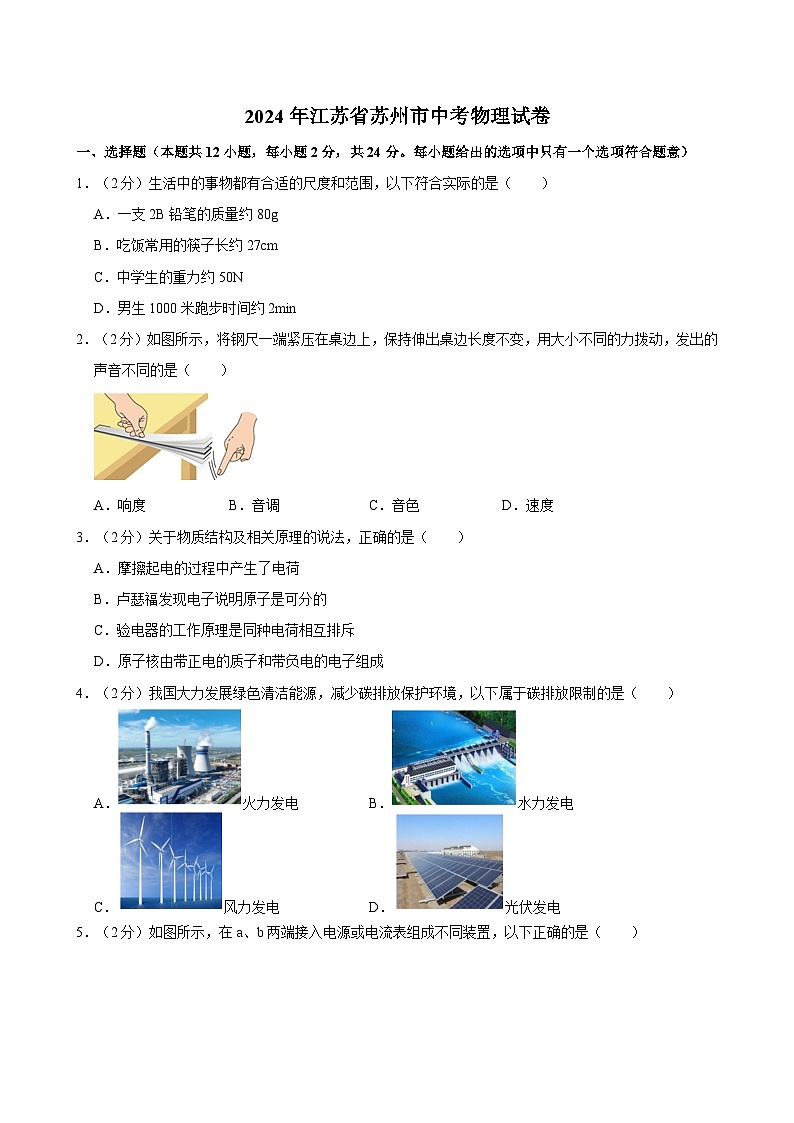

2024年江苏省苏州市中考物理试卷

这是一份2024年江苏省苏州市中考物理试卷，共22页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

1．（2分）生活中的事物都有合适的尺度和范围，以下符合实际的是（ ）
A．一支2B铅笔的质量约80g
B．吃饭常用的筷子长约27cm
C．中学生的重力约50N
D．男生1000米跑步时间约2min
2．（2分）如图所示，将钢尺一端紧压在桌边上，保持伸出桌边长度不变，用大小不同的力拨动，发出的声音不同的是（ ）
A．响度B．音调C．音色D．速度
3．（2分）关于物质结构及相关原理的说法，正确的是（ ）
A．摩擦起电的过程中产生了电荷
B．卢瑟福发现电子说明原子是可分的
C．验电器的工作原理是同种电荷相互排斥
D．原子核由带正电的质子和带负电的电子组成
4．（2分）我国大力发展绿色清洁能源，减少碳排放保护环境，以下属于碳排放限制的是（ ）
A．火力发电B．水力发电
C．风力发电D．光伏发电

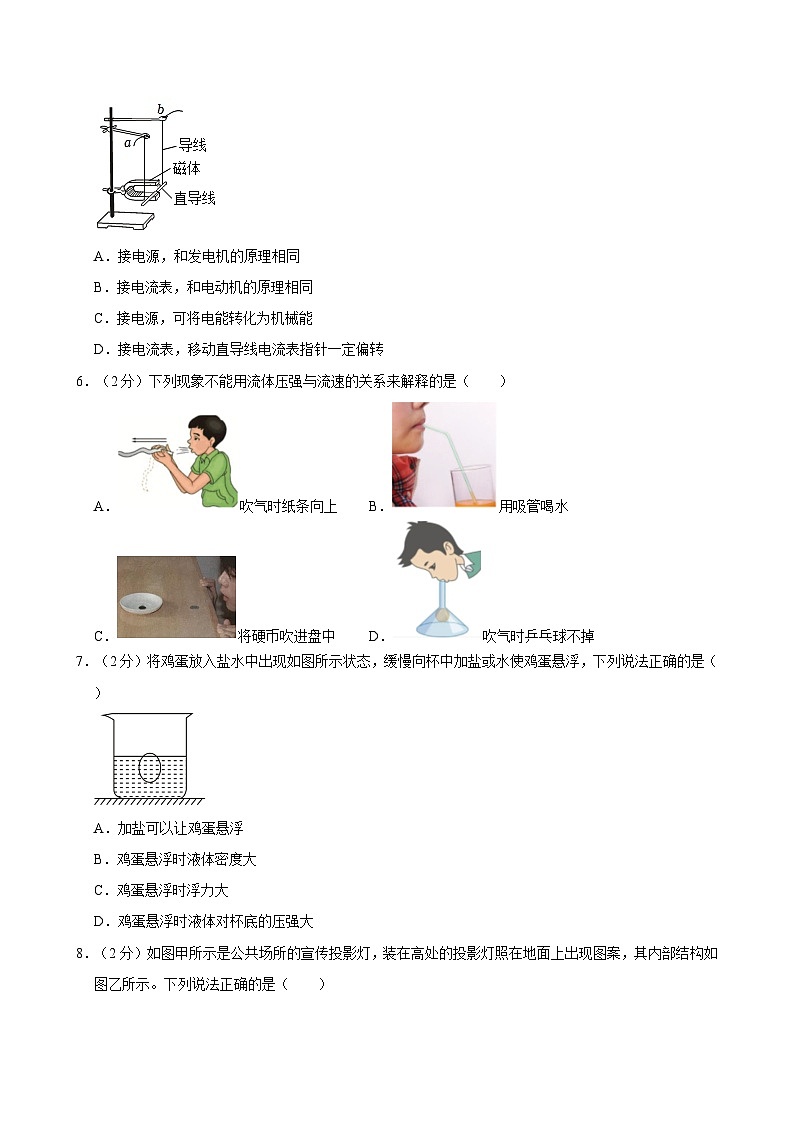

5．（2分）如图所示，在a、b两端接入电源或电流表组成不同装置，以下正确的是（ ）
A．接电源，和发电机的原理相同
B．接电流表，和电动机的原理相同
C．接电源，可将电能转化为机械能
D．接电流表，移动直导线电流表指针一定偏转
6．（2分）下列现象不能用流体压强与流速的关系来解释的是（ ）
A．吹气时纸条向上B．用吸管喝水
C．将硬币吹进盘中D．吹气时乒乓球不掉
7．（2分）将鸡蛋放入盐水中出现如图所示状态，缓慢向杯中加盐或水使鸡蛋悬浮，下列说法正确的是（ ）
A．加盐可以让鸡蛋悬浮
B．鸡蛋悬浮时液体密度大
C．鸡蛋悬浮时浮力大
D．鸡蛋悬浮时液体对杯底的压强大

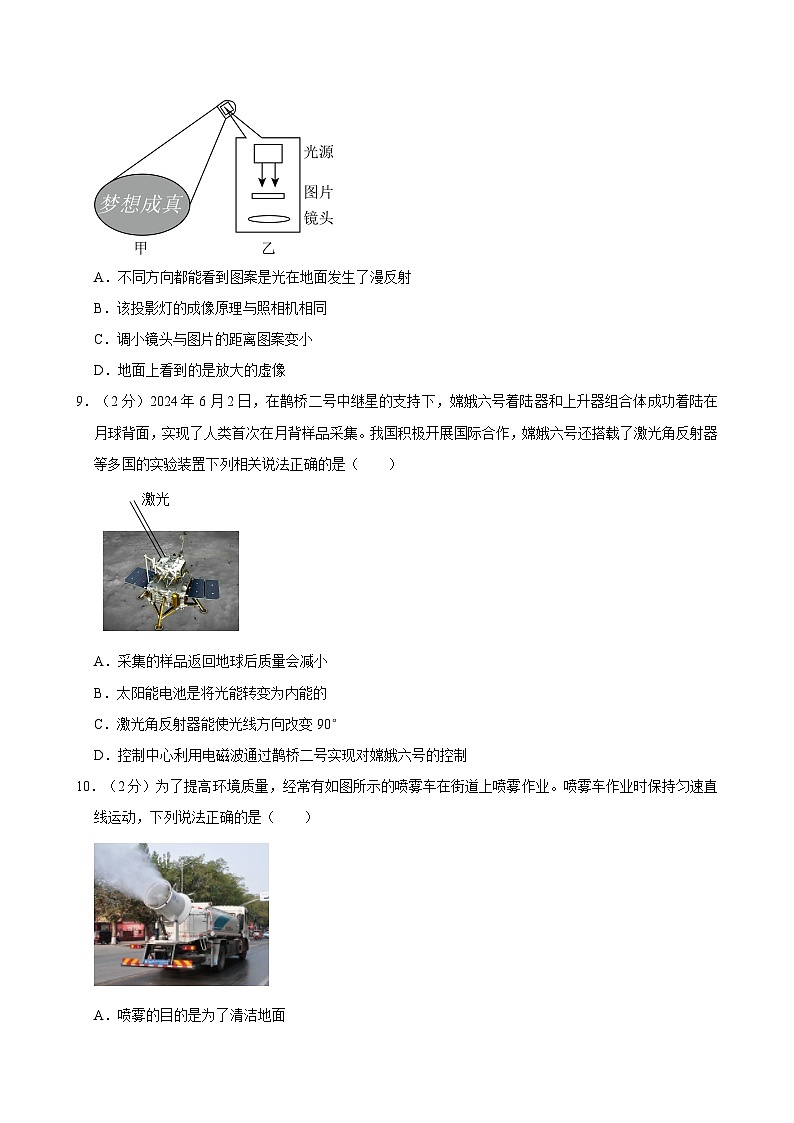

8．（2分）如图甲所示是公共场所的宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像
9．（2分）2024年6月2日，在鹊桥二号中继星的支持下，嫦娥六号着陆器和上升器组合体成功着陆在月球背面，实现了人类首次在月背样品采集。我国积极开展国际合作，嫦娥六号还搭载了激光角反射器等多国的实验装置下列相关说法正确的是（ ）
A．采集的样品返回地球后质量会减小
B．太阳能电池是将光能转变为内能的
C．激光角反射器能使光线方向改变90°
D．控制中心利用电磁波通过鹊桥二号实现对嫦娥六号的控制
10．（2分）为了提高环境质量，经常有如图所示的喷雾车在街道上喷雾作业。喷雾车作业时保持匀速直线运动，下列说法正确的是（ ）
A．喷雾的目的是为了清洁地面
B．喷出的水雾是水蒸气液化形成的
C．喷雾车的动能不变
D．喷雾车的重力势能变小
11．（2分）如图所示，大小适中的实心木球，球面有两个小孔在某条直径的两端，两孔在球内相通。用一根比孔细的绳子穿过两孔，在竖直方向上用手拉绳的两端，球会静止在绳上，减小拉力球会向下运动。对此现象下列说法正确的是（ ）
A．球静止时，绳两端的拉力是平衡力
B．通过拉力的调节，球可以匀速下滑
C．绳子下端突然松手，球就匀速下滑
D．通过手的运动和拉力调节，球不可能从绳的下端移到上端
12．（2分）图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω，1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V，0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I﹣U图像如图乙。则：
①虚线框内是小灯泡；
②电路的最大功率为6W；
③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；
④滑动变阻器最大阻值为20Ω。
以上结论正确的有（ ）
A．③④B．②③C．①②D．①④
二、填空题（本题共9小题。每空1分，共26分）
13．（2分）“疏影横斜水清浅，暗香浮动月黄昏”中的“水清浅”是光的 现象导致的，“暗香浮动”说明了分子在 。
14．（2分）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 的物理属性。
15．（4分）据记载，唐朝时省油灯已在四川地区出现。瓷质灯体如碗状，腹部有中空夹层，可通过注水孔向夹层装水，碗内有油和灯芯，如图所示。燃灯前，向注水孔缓慢注入冷水，让 及时排出。燃灯时， 吸收燃烧产生的热量后不断蒸发，使灯碗和灯油 较低，灯油蒸发速度 ，以达到省油的目的。
16．（3分）探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，光屏上恰好成清晰的像，该像是倒立、 的实像，此凸透镜的焦距是 cm。凸透镜和光屏位置不动，将蜡烛远离凸透镜，给凸透镜“戴上”合适的 镜，可再次获得清晰的像。
17．（2分）如图甲所示，A、B之间是太阳光经三棱镜色散后在屏上得到的彩色光带。将电子温度传感器分别放在A、B两点外侧，测得温度T随时间t变化的图像如图乙所示。则曲线①对应光线的特点是 ，曲线②对应的是 线。
18．（4分）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW•h，现仅接通台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （高于/等于/低于）220V。
19．（2分）健身步道上的坐式划船训练器如图所示。人坐在座板上，用始终与把手垂直的力缓慢向后将把手拉至身体两侧，此过程中，拉力大小变化情况是 。若要增加训练强度，应将配重盘向 （a/b）端移。
20．（3分）为了研究声波、电磁波能否在真空中传播，小明将手机A的“背景灯光提示”功能（手机接收到信号后有灯光显示）和“来电铃声”功能打开后悬挂在密闭的真空罩中罩好。连接抽气机抽气一段时间后，用手机B呼叫手机A，发现手机A灯光亮了却几乎听不到铃声。由此，小明得出结论： 能在真空中传播， 不能在真空中传播。小华却认为小明的证据不足，听不到铃声可能是罩挡住的。为了补足证据，小华的操作是 。
21．（4分）阅读材料，回答问题。
圭表与二十四节气
如图甲中的圭表是我国古代的重大发明。表是垂直立于地面的标杆，圭是正南正北方向水平放置的尺。用它测量正午时表影的长度，从而确定一年的时间和季节。
战国时已经采用水面来校正圭使其水平，用铅垂线来校正表使其与圭垂直。由于光的散射和漫反射等的影响，早期圭表的表影边缘模糊不清，影响测量表影长度的精度。元代天文学家郭守敬对圭表进行改进与创新，他将表的高度增加到原来的五倍，且在表顶加一根架空的横梁他还发明了景符，用小孔成像原理可以在圭面上形成太阳和梁的清晰像，把确定表端影的位置变为确定梁影中心的位置，较大提高了测量的精度，如图乙所示。
通过测量正午时表影长短的变化，推算出一回归年为365.25天，按照季节变化将一年划分为二十四节气（如图丙），用以指导生活和农业生产。
2016年11月30日，联合国教科文组织批准“二十四节气”列入人类非物质文化遗产代表作名录。以圭表为代表的我国古代的科技成果，闪耀着智慧的光芒，激励着我们攀登新的科技高峰。
（1）我国古代天文学家用 使表竖直；
（2）郭守敬提高测量精度的措施有 ；
（3）一年中，学校的旗杆正午杆影最长的是二十四节气中的 ；
（4）地面上深10cm，面积为1m2的水池装满水，在相同时间内，太阳光垂直照射水面使水升高的温度为Δt直，与水平方向成60°照射水面使水升高的温度为Δt斜，则Δt直：Δt斜＝ （忽略其它因素的影响）。
三、解答题（本题共12小题，共50分。解答26、27、28题时应有燃题过程）
22．（2分）按要求作图。
在图中画出静止在水平面的篮球受到的力。
23．（2分）在图中画出物体AB在平面镜中的像。
24．（2分）在图中标出电源和螺线管上方的极性。
25．（2分）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
26．（6分）如图所示为某折叠卡式炉，采用丁烷气体作为燃料。水壶装入2L初温为25℃的水，用卡式炉加热至100℃，消耗了25g丁烷气体（水的比热容为4.2×103J/（kg•℃），丁烷的热值为4.8×107J/kg）。求：
（1）壶中水的质量；
（2）水吸收的热量；
（3）卡式炉的加热效率。
27．（6分）某起重机的滑轮组结构示意如图所示，其最大载重为5t。起重机将3600kg的钢板匀速提升到10m高的桥墩上，滑轮组的机械效率为80%。不计钢丝绳的重力和摩擦，g取10N/kg。求：
（1）克服钢板重力做的功W有用；
（2）钢丝绳的拉力F；
（3）滑轮组满载时的机械效率（保留一位小数）。
28．（6分）某电饭锅的电路如图所示，发热盘内有发热电阻R1和分压电阻R2，S是温控开关当S接a时，电饭锅处于高温挡，通过的电流为4A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25A。求：
（1）R1的阻值；
（2）电饭锅高温挡的功率；
（3）保温16min，分压电阻R2产生的热量。
29．（7分）观察水的沸腾实验
（1）按图甲组装器材，使用大试管可以适当缩短实验时间，也可以更好地观察水沸腾前后 的变化。用酒精灯加热，水温达到88℃时开始读数，每隔1min记录一次，第3min时温度计示数如图乙所示，读数为 ℃；
（2）用表中数据在图丙上作出水温随时间变化的图像；
（3）由图可知，水的沸点为 ℃；
（4）为研究沸点与气压的关系，用抽气打气两用气筒、橡皮塞等组装成如图丁所示装置。用气筒 （抽气/打气），观察到水再次沸腾，记录此时的 ，多次实验可得出的结论是 。
30．（4分）探究串联电路中电流的特点。
（1）猜想：由于用电器阻碍，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不为了找出原因，将电压表接在A、B两点间。闭合开关发现电压表有示数，说明L可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则IA＝ A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断猜想是 的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出IA＝IB＝IC；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程： 。
31．（5分）实践活动：测量“平底塑料瓶的容积”。
（1）用刻度尺测容积。
①小明用两个三角板、一把直尺测量瓶子的直径，如图甲所示，则直径D＝ cm；
②将瓶子装适量水正放在水平桌面上，用刻度尺测量水面高度h1。再将瓶子倒放如图乙所示，测出 的距离h2，算出瓶子容积；
小华认为这样测量的结果不准确，原因是 。
（2）用天平测容积。
①小华用最大测量值为200g的天平测量空瓶的质量如图丙所示，则m1＝ g；
②装满水后，测量发现总质量超出天平最大测量值；
③倒掉瓶中约一半的水，用天平测出瓶和剩余水的总质量为m2；
④根据测得的质量，结合小明的方法重新测量h'1、h'2的值，得到瓶子的容积V＝ （用h'1、h'2、m1、m2、ρ水表示）。
32．（4分）学校积极开展阳光体育运动，学生在操场上进行各种项目的训练。
（1）小聪在单杠上做引体向上。小明测量了他一次上升的高度h和n次引体向上的时间t，还需要测量 （物理量和符号），可算出小聪引体向上的功率P＝ （用符号表示）；
（2）小明在操场上投实心球。图甲是整个抛球运动过程的示意图，轨迹上a、b两点在同一高度，空气阻力不可忽略。关于球的运动，下列说法正确的是 ；
A.最高点时球的速度为0；
B.球在a点速度大于b点速度；
C.球落地时的机械能最大；
（3）小明、小聪在跑道上进行跑步训练。他们在相距为L的A、B两点间同时相向匀速跑动，如图乙所示。相遇后小明立即转身以同样大小的速度折返跑回A，随后小聪也跑到A。如果小聪所用时间是小明的1.2倍，两人相遇时的位置距A为 。
33．（4分）用如图所示电路测电阻Rx的阻值。
实验步骤如下：
（1）将电压表接在B、C两点间，闭合开关，将滑动变阻器滑片移到b端，电阻箱R调为某一阻值R1，使电压表和电流表示数为合适的值；
（2）断开开关，将电压表右端由C点改接到D点；
（3）闭合开关，反复调节 使两表的示数与步骤（1）中相同，此时电阻箱的阻值为R2；
（4）待测电阻的阻值Rx＝ ；
（5）若操作无误，反复调节始终无法实现两表的示数与步骤（1）中相同，原因可能有： 、 。
2024年江苏省苏州市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．【解答】解：
A、一块橡皮的质量在8g左右，一支2B铅笔的质量与此差不多，在6g左右，此选项不符合实际；
B、家中常用的筷子长约27cm，此选项符合实际；
C、中学生的体重大约为500N．此选项不符合实际；
D、一位初中生跑1000m所用的时间约4min，此选项不符合实际。
故选：B。
2．【解答】解：将钢尺一端紧压在桌面上，另一端伸出桌面，保持钢尺伸出桌面的长度相同，用大小不同的力拨动钢尺；用大的力拨动钢尺时，钢尺的振幅大，发出声音的响度大；改用小的力拨动钢尺时，钢尺的振幅小，发出声音的响度变小，即钢尺会发出响度不同的声音。
故选：A。
3．【解答】解：A、摩擦起电的过程中转移了电荷，故A错误；
B、汤姆生发现电子说明原子是可分的，故B错误；
C、验电器的工作原理是同种电荷相互排斥，故C正确；
D、原子核由带正电的质子和不带电的中子组成，故D错误。
故选：C。
4．【解答】解：太阳能、水能、光伏发电都是可再生资源，没有碳排放，火力发电燃烧煤等物质，有碳排放，故A符合题意。
故选：A。
5．【解答】解：AC、在a、b两端接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同，将电能转化为机械能，故A错误、C正确；
BD、在a、b两端接入电流表，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同，只有直导线做切割磁感线运动时，电流表指针才会偏转，故BD错误。
故选：C。
6．【解答】解：A、沿水平方向吹纸条，纸条上方的空气流速大压强小，纸条下方的空气流速小压强大，纸条受到向上的压力差，纸条会向上飘起，故A不符合题意；
B、用吸管喝水，吸出管内空气，压强减小，在大气压的作用下，水进入口中，利用大气压工作的，故B符合题意；
C、在硬币上方沿着与桌面平行方向用力吹一口气，硬币上方的空气流速大于下方的空气流速，则硬币上方的气体压强小于下方的气体压强，硬币受到向上的压强差，所以硬币能飞入盘中，故C不符合题意；
D、从漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小压强大；吸气时，乒乓球上方空气压强小，这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球，故D不符合题意。
故选：B。
7．【解答】解：AB、如图所示状态，此时鸡蛋漂浮，液体的密度大于鸡蛋密度，缓慢向杯中水使液体的密度等于鸡蛋密度，鸡蛋会悬浮，故AB错误；
C、鸡蛋漂浮和悬浮时，所受浮力大小等于鸡蛋的重力大小，故C错误；
D、加水后杯中液体的总重力变大，杯底面积不变，根据p＝可知鸡蛋悬浮时液体对杯底的压强大，故D正确。
故选：D。
8．【解答】解：A、不同方向都能看到图案是光在地面发生了漫反射，故A正确；
B、该投影灯利用凸透镜将较小的图案放大为较大的像，应用了当凸透镜成实像时，物距小于像距，成倒立放大的实像，与照相机原理不同，故B错误；
C、凸透镜成实像时，当物距变小时，像距会变大，像也变会变大，故调小镜头与图片的距离图案变大，故C错误；
D、地面上能看到放大的图案，是实像，故D错误。
故选：A。
9．【解答】解：A、采集的样品返回地球后，位置发生了变化，但其所含物质的多少没有变化，所以其质量会不变，故A错误。
B、太阳能电池是将光能转变为电能的，故B错误。
C、角反射器是由互相垂直的反射光面组成的，最后的反射光线与原入射光线平行，所以激光角反射器能使光线方向改变180°，故C错误。
D、太空中没有大气，控制中心时利用电磁波通过鹊桥二号实现对嫦娥六号控制的，故D正确。
故选：D。
10．【解答】解：A.喷雾是为了能在抑尘的同时起到调节气温的作用，故A错误；
B.由“喷雾筒口周围有一圈出水孔喷出细小水流，在筒内吹出的高速气流作用下成为更小的雾状水滴”可知，水雾的形成过程中没有物态变化，故B错误；
C.动能的大小与速度和质量有关，喷雾车在喷雾的过程中质量减小，所以动能变小，故C错误；
D.重力势能的大小与高度和质量有关，喷雾车在喷雾的过程中质量减小，所以重力势能变小，故D正确。
故选：D。
11．【解答】解：A、球静止时，绳子上端向上的拉力承担了球的重力及绳子下端向下的拉力，即，F上＝G球+F下，F上＞F下，绳两端的拉力不是平衡力，故A错误；
B、通过拉力的调节，球受到的摩擦力等于其重力时，可以匀速下滑，故B正确；
C、绳子下端突然松手，球就加速下滑，故C错误；
D、通过手的运动和拉力调节，球保持静止，突然向下拉绳子时，由于惯性球保持原来静止状态，球可能从绳的下端移到上端，故D错误。
故选：B。
12．【解答】解：（1）由电路图可知，定值电阻或小灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。根据欧姆定律可得，滑动变阻器的I﹣U关系式为：
I＝I定＝＝＝或I＝IL＝＝＝，
由图乙可知，滑动变阻器的I﹣U关系为一次函数关系，则虚线框内的元件阻值为一定值，由于小灯泡的电阻随温度的变化而变化，不是一个定值，所以虚线框内是定值电阻，不是小灯泡，故①错误；
（2）由于电压表最大量程大于电源电压，故滑动变阻器的滑片可以移动到最大阻值处，
由图乙可知，滑动变阻器两端的电压最大为Umax＝8V，通过电路的最小电流为Imin＝0.4A，
则滑动变阻器的最大阻值为Rmax＝＝＝20Ω，故④正确；
此时定值电阻两端的电压为U定＝U电﹣Umax＝12V﹣8V＝4V，
定值电阻的阻值为R定＝＝＝10Ω，
当滑动变阻器两端的电压最小时，电路中的电流最大，
此时定值电阻两端的电压为U定′＝U电﹣Umin＝12V﹣6V＝6V，
电路中的最大电流为Imax＝I定′＝＝＝0.6A，
电路的最大功率为Pmax＝U电Imax＝12V×0.6A＝7.2W，故②错误；
（3）串联电路各处电流相等，当P定＝P滑时，由P＝UI＝I2R可知，定值电阻与滑动变阻器两端的电压相等，根据串联电路的分压原理可知，滑动变阻器接入电路的阻值与定值电阻的阻值相等，为10Ω，故③正确；
故选：A。
二、填空题（本题共9小题。每空1分，共26分）
13．【解答】解：“水清浅”是由于光的折射造成的；
“暗香浮动”体现了分子在无规则运动。
故答案为：折射；运动。
14．【解答】解：用高温熨平衣物时，衣物吸收热量，是通过热传递方式改变物体内能的；
带木把的熨斗，相比金属把，使用更安全，是由于木头具有隔热性好的物理属性。
故答案为：热传递；隔热性好。
15．【解答】解：燃灯前，向注水孔缓慢注入冷水，让空气及时排出。
因为水的蒸发吸热，可以使油的温度较低，减小油的蒸发，达到省油的目的。
故答案为：空气；水；温度；减小。
16．【解答】解：
（1）由图可知u＝v＝2f＝30.0cm，成倒立、等大的实像，所以该凸透镜的焦距为f＝15.0cm；
（2）成实像时，若将蜡烛远离凸透镜，则像靠近凸透镜，不移动光屏的位置，要让像呈在光屏上，则需要使用对光具有发散作用的凹透镜，近视眼镜是凹透镜。
故答案为：等大；15.0；凹透。
17．【解答】解：A、B之间是太阳光经三棱镜色散后在屏上得到的彩色光带，将电子温度传感器分别放在A、B两点外侧（即A、B两点外侧是不可见光），测得温度T随时间t变化的图像如图乙所示，图乙中曲线①说明随着时间的增加，温度传感器测得的温度变化很小，故①是紫外线，该光线的特点是能使荧光物质发光，还能消毒杀菌；
曲线②说明随着时间的增加，测得的温度升高较快，即该不可见光的热效应强，所以②是红外线。
故答案为：使荧光物质发光、消毒杀菌；红外。
18．【解答】解：电热水器根据电流的热效应工作；
图甲所示的电能表示数为3023.6kW•h；1min内电热水器消耗的电能：
W＝×3.6×106J＝9.0×104J；
它的实际电功率为：P＝＝＝1500W，此时它的实际电功率等于它的额定电功率，故它的实际电压也等于它的额定电压。
故答案为：热；3023.6；9.0×104J；等于。
19．【解答】解：人用始终与把手垂直的力缓慢向后将把手拉至身体两侧，动力臂不变，阻力大小等于物体的重力，即阻力不变，由图可知转动过程中阻力臂会变小，根据杠杆的平衡条件知，拉力会变小；若要增加训练强度，应将配重盘向a端移动，增大阻力臂。
故答案为：变小；a。
20．【解答】解：将手机放在真空罩内，连接抽气机抽气一段时间后，用手机B呼叫手机A，发现手机A灯光亮了却几乎听不到铃声，说明电磁波的传播不需要介质，而声音的传播需要介质，真空不能传声；小华却认为小明的证据不足，听不到铃声可能是罩挡住的。为了补足证据，小华的操作是将空气放回罩内再拨电话，能听到声音。
故答案为：电磁波；声音；将空气放回罩内再拨电话，能听到声音。
21．【解答】解：（1）我国古代天文学家用铅垂线使表竖直；
（2）郭守敬提高测量精度的措施有把传统的确定表影端的位置变为确定梁影中心的位置；
（3）由图可知，最右侧影长最长，所以一年中，学校的旗杆正午杆影最长的是二十四节气中的冬至；
（4）在相同时间内，太阳光垂直照射水面使水升高的温度为Δt直，与水平方向成60°照射水面使水升高的温度为Δt斜，则Δt直：Δt斜＝＝2：；
故答案为：（1）铅垂线；（2）把传统的确定表影端的位置变为确定梁影中心的位置；（3）冬至；（4）2：。
三、解答题（本题共12小题，共50分。解答26、27、28题时应有燃题过程）
22．【解答】解：重力从篮球重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画线段的长度要相等，如图所示：
23．【解答】解：根据平面镜的成像特点在图中分别作出A、B关于镜面对称的像点A′、B′，然后用虚线连接A′、B′，就可以得到物体AB的像A′B′，如图所示：
24．【解答】解：由磁感线从螺线管的上端出发，所以螺线管的上端为N极，下端为S极，根据右手螺旋定则，螺线管中的电流应可以是下端流入，上端流出，则电源下端为正极，上端为负极，如图所示：
25．【解答】解：根据电压表使用方法可知，电压表与被测部分电路并联，为了读数准确，电压表应该使用0～3V量程，滑动变阻器应该一上一下接入电路，由图可知，滑片在最右端，则应该把左下接线柱接入电路，如图所示
26．【解答】解：（1）由ρ＝可知，水的质量：m水＝ρ水V水＝1.0×103kg/m3×2×10﹣3m3＝2kg；
（2）水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣25℃）＝6.3×105J；
（3）丁烷气体完全燃烧放出的热量：Q放＝mq＝2.5×10﹣2kg×4.8×107J/kg＝1.2×106J；
卡式炉的加热效率：η＝×100%＝×100%＝52.5%。
答：（1）壶中水的质量是2kg；
（2）水吸收热量是6.3×105J；
（3）卡式炉的加热效为52.5%。
27．【解答】解：
（1）钢板重力为G钢板＝m钢板g＝3600kg×10N/kg＝3.6×104N；
提升钢板的有用功为W有用＝G钢板•h＝3.6×104N×10m＝3.6×105J。
（2）滑轮组共有4段绳子拉着动滑轮，故拉力移动距离为物体提升高度的4倍，即s＝40m；
拉力做的功为：；
拉力大小为：。
（3）；
动滑轮重为；
当载重最大时，质量为5t＝5000kg，G最大＝mg＝50000N；
则此时机械效率。
答：（1）克服钢板重力做的功W有用为3.6×105J；（2）钢丝绳的拉力F为1.125×104N；（3）滑轮组满载时的机械效率为84.7%。
28．【解答】解：（1）S是温控开关当S接a时，电饭锅处于高温挡，通过的电流为4A，电压为220V，R1＝＝＝55Ω；
（2）电饭锅高温挡的功率：P高＝UI高＝220V×4A＝880W；
（3）电阻R2＝﹣R1＝﹣55Ω＝825Ω，
。
答：（1）R1的阻值为55Ω；
（2）电饭锅高温挡的功率为880W；
（3）保温16min，分压电阻R2产生的热量为4.95×104J。
29．【解答】解：（1）使用大试管可以适当缩短实验时间，也可以更好地观察水沸腾前后气泡变化；
图中温度计分度值为1℃，则读数为94℃。
（2）根据表格中的数据，逐个描点画出图象如下：
（3）由图可知，当水温达到98℃之后就不再变化，所以水的沸点是98℃。
（4）打气时，烧瓶内的气压增大，沸腾的水不再沸腾；用气筒向外抽气，则烧瓶内的气压减小，水的沸点随之降低，因此水又重新开始沸腾，记录此时的沸点温度，多次实验可得出的结论是：沸点随着气压的减小而降低。
故答案为：（1）气泡；94；（2）见解答图；（3）98；（4）抽气；沸点温度；沸点随着气压的减小而降低。
30．【解答】解：（2）接好电路，闭合开关后发现灯不“亮”，了为了找出原因，将电压表接在A、B两点间。闭合开关发现电压表有示数，说明L可能存在断路故障；
（3）如图乙所示，则IA＝0.3A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断该猜想是错误的；
（4）在（3）结论的基础上，通过推理也可以得出相同结论，IA＝IB、IB＝IC、IA＝IB＝Ic。
故答案为：（2）断路；（3）0.3；错误；（3）IA＝IB、IB＝IC、IA＝IB＝Ic。
31．【解答】解：（1）①根据图甲可知，用三角板和刻度尺测量瓶的直径，刻度尺的分度值为0.1cm，并且瓶的直径为7.45cm﹣2.00cm＝5.45cm；
②将瓶子装适量水正放在水平桌面上，用刻度尺测量水面高度h1。再将瓶子倒放如图乙所示，测出水面到瓶底的距离h2，瓶的容积等于水的容积和瓶中空出部分的体积之和，但由于瓶壁有一定厚度，测出的容积偏大；
（2）①由丙图知空瓶的质量：m1＝10g+10g+2.2g＝22.2g；
③倒掉瓶中约一半的水，用天平测出瓶和剩余水的总质量为m2，则瓶内水的质量为：m水＝m2﹣m1，则水的体积为：V水＝＝，
④根据测得的质量，结合小明的方法重新测量h'1、h'2的值，则瓶子的容积为：V＝×V水＝。
故答案为：（1）①5.45；②水面到瓶底；瓶壁有一定厚度，测出的容积偏大；
（2）①22.2；④。
32．【解答】解：（1）引体向上是克服自身重力做功的，所以必须使用体重计测量人的质量，再用G＝mg得到体重；连续完成n个引体向上动作需要的时间t，根据功率的计算公式P＝ 计算出完成n个的功率为：；
（2）若空气阻力不可忽略，实心球克服摩擦做功，实心球整个运动过程机械能减小，a、b两点高度相同，所以重力势能相同，因此动能减小，a点的速度大于c点的速度，故B正确；
（3）假设相遇点为C点，则小明跑步的路程为2AC，小聪跑步的路程为L，假设小明所用的时间为t，则小聪所用的时间为1.2t，根据速度公式，则小明跑步的速度为，小聪跑步的速度为，当他们在C点相遇时，他们跑步所用时间为，通过的路程为：
AC+
解得AC＝
故答案为：（1）小聪的质量m；；（2）B；（3）。
33．【解答】解：（1）将电压表接在B、C两点间，闭合开关，将滑动变阻器滑片移到b端，电阻箱R调为某一阻值R1，使电压表和电流表示数为合适的值，此时电路图如下面图1所示，电阻箱与电阻Rx串联，电压表测电阻箱两端的电压，电流表测电路中的电流；
（2）断开开关，将电压表右端由C点改接到D点；
（3）闭合开关，此时电路图如上面图2所示，电阻箱、电阻Rx与滑动变阻器串联，电压表测电阻箱、待测电阻两端的总电压，电流表测电路中的电流；
要使两表的示数与（1）中相同，即电流表和电压表示数均与（1）中相同，而电源电压不变，由欧姆定律可知此时总电阻与（1）中相同，根据题意可知一定要调节电阻箱的阻值，且仍然是串联电路，所以还需要调节滑动变阻器才能使总电阻不变，才能使电流表示数不变，记录此时电阻箱的阻值R2，断开开关；
（4）步骤（3）中电流表和电压表示数与（1）中相同，根据欧姆定律可知R1＝R2+Rx，则可知Rx＝R1﹣R2（即电阻箱减少的电阻等于待测电阻Rx的阻值）；
（5）根据上面分析可知，当R1等于R2+Rx时，电流表和电压表示数才与（1）中相同，若实验时R1＜Rx（或R1的阻值太小），则R1＜R2+Rx，所以此时会造成反复调节始终无法实现两表的示数与步骤（1）中相同；
若实验器材中R滑大＜Rx（或滑动变阻器的最大阻值不够大），则会造成调节变阻器时变阻器分得的电压较小，而电阻箱、待测电阻分得的总电压较大，使得电压表的示数也不能与步骤（1）中相同。
故答案为：（3）电阻箱和滑动变阻器；（4）R1﹣R2；（5）R1的阻值太小（或R1＜Rx）；滑动变阻器的最大阻值不够大（或R滑大＜Rx）。时间/min
0
1
2
3
4
5
6
7
8
水温/℃
88
90
92
96
98
98
98
98
