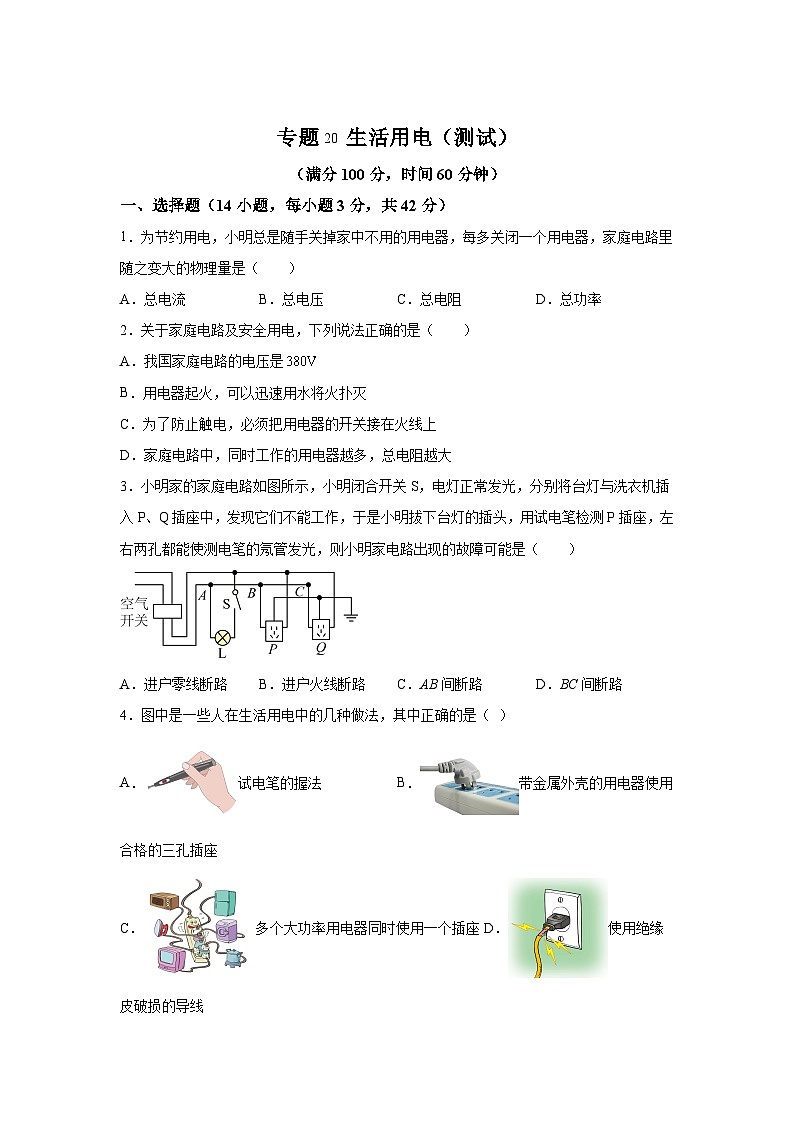

（满分100分，时间60分钟）
一、选择题（14小题，每小题3分，共42分）
1．为节约用电，小明总是随手关掉家中不用的用电器，每多关闭一个用电器，家庭电路里随之变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
2．关于家庭电路及安全用电，下列说法正确的是（ ）
A．我国家庭电路的电压是
B．用电器起火，可以迅速用水将火扑灭
C．为了防止触电，必须把用电器的开关接在火线上
D．家庭电路中，同时工作的用电器越多，总电阻越大
3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（ ）
A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路
4．图中是一些人在生活用电中的几种做法，其中正确的是（ ）
A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线

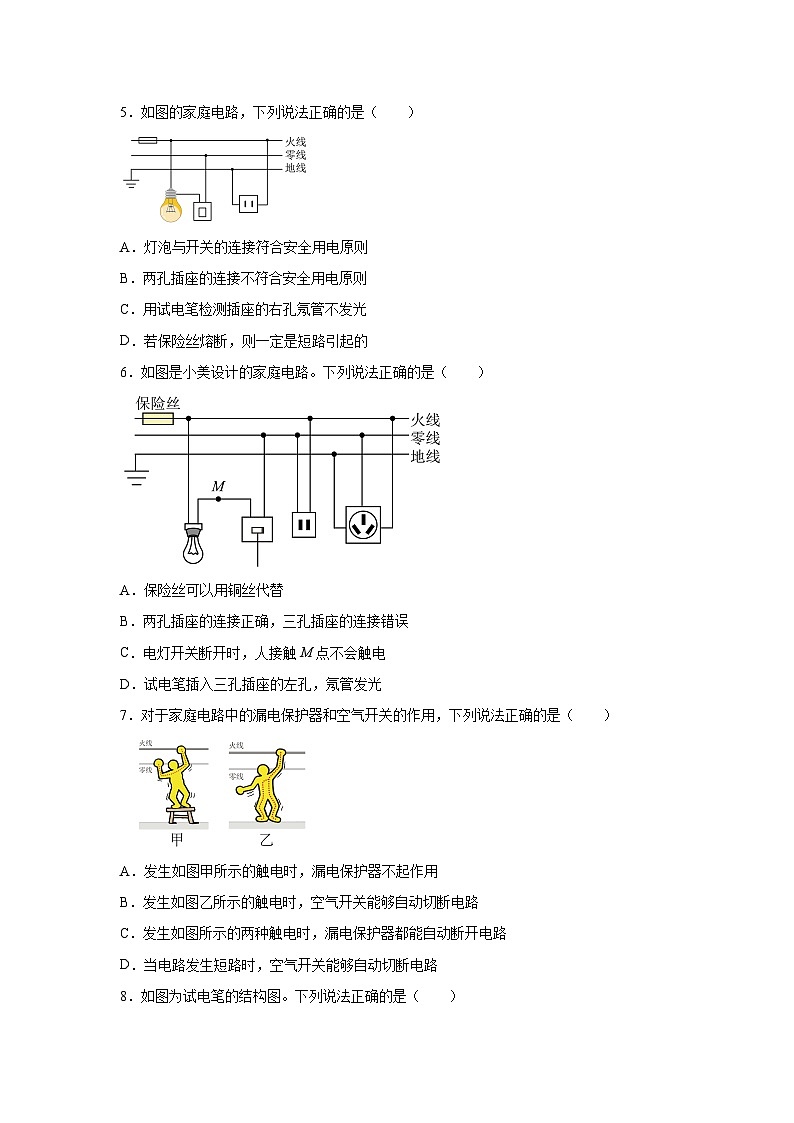

5．如图的家庭电路，下列说法正确的是（ ）
A．灯泡与开关的连接符合安全用电原则
B．两孔插座的连接不符合安全用电原则
C．用试电笔检测插座的右孔氖管不发光
D．若保险丝熔断，则一定是短路引起的
6．如图是小美设计的家庭电路。下列说法正确的是（ ）
A．保险丝可以用铜丝代替
B．两孔插座的连接正确，三孔插座的连接错误
C．电灯开关断开时，人接触M点不会触电
D．试电笔插入三孔插座的左孔，氖管发光
7．对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（ ）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关能够自动切断电路
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路

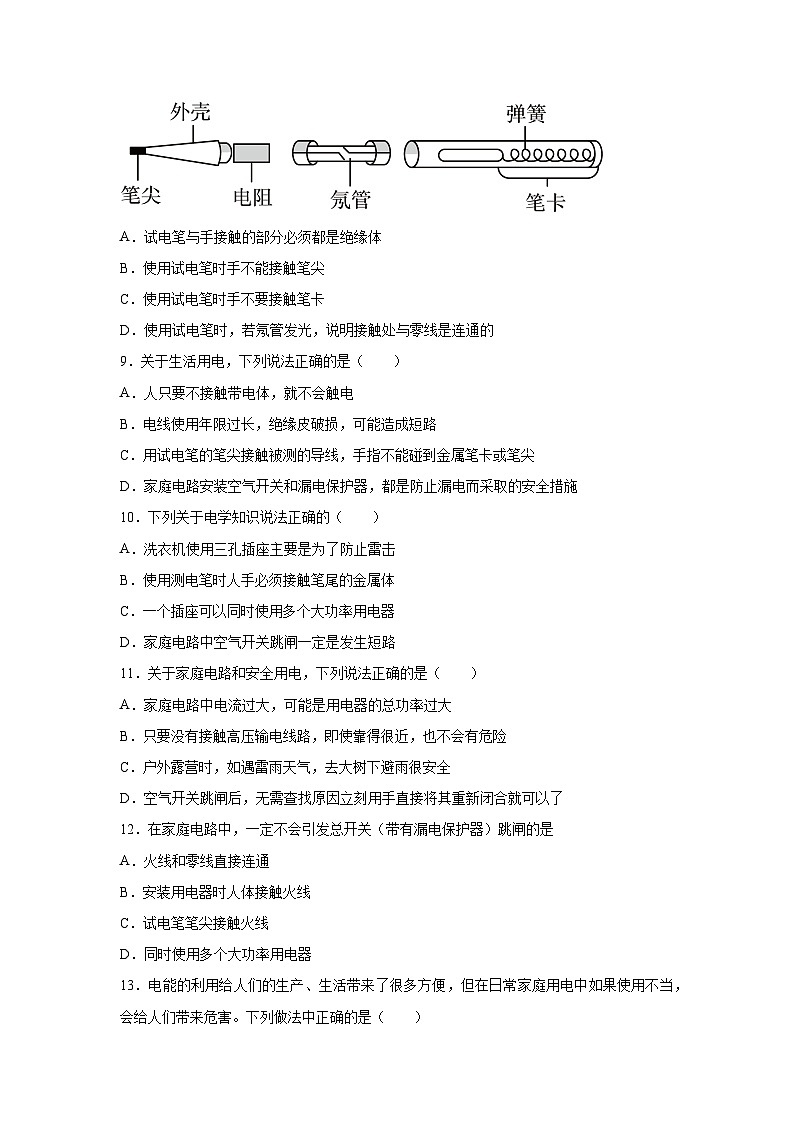

8．如图为试电笔的结构图。下列说法正确的是（ ）
A．试电笔与手接触的部分必须都是绝缘体
B．使用试电笔时手不能接触笔尖
C．使用试电笔时手不要接触笔卡
D．使用试电笔时，若氖管发光，说明接触处与零线是连通的
9．关于生活用电，下列说法正确的是（ ）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
10．下列关于电学知识说法正确的（ ）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．一个插座可以同时使用多个大功率用电器
D．家庭电路中空气开关跳闸一定是发生短路
11．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中电流过大，可能是用电器的总功率过大
B．只要没有接触高压输电线路，即使靠得很近，也不会有危险
C．户外露营时，如遇雷雨天气，去大树下避雨很安全
D．空气开关跳闸后，无需查找原因立刻用手直接将其重新闭合就可以了
12．在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
13．电能的利用给人们的生产、生活带来了很多方便，但在日常家庭用电中如果使用不当，会给人们带来危害。下列做法中正确的是（ ）
A．应急的情况下可在电暖器上搭晾湿衣服达到速干
B．绝缘层破损的导线可以继续使用，以免浪费材料
C．当发现有人触电，应立即用手把触电人拉离电源
D．电饭锅的三脚插头可防止锅体漏电造成触电事故
14．电给我们带来了极大的便利，但如果不正确用电就会对我们自身造成危害，下列关于家庭和安全用电的说法正确的是（ ）
A．空开关自动跳闸，一定是电路中出现了短路故障
B．户外游玩时，如遇雷雨天气，可在大树下避雨
C．使用试电笔时，人的手要接触笔尾金属体
D．当遇到他人触电时，应马上用手把人拖开，再施救
二、填空题（8小题，每空2分，共36分）
15．我国家庭电路中，电灯正常工作的电压为 伏，电灯与电灯之间是 连接的（选填“串联”或“并联”），增加同时工作的家用电器个数，家庭电路总电阻 （选填“增大”、“不变”或“减小”）。
16．如图所示的三孔座应 联接入家庭电路中，且最上面的孔应与 相连。
17．在家庭电路中，保险丝熔断的原因是短路或用电器的总功率 ；串联在电路中的保险丝，电阻比较 ，熔点低，当电流过大时，迅速升温熔断，切断电路。
18．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ，除此之外，电路中用电器 过大，也会导致电路中电流过大；对人体而言，其安全电压为 。
19．如图是用测电笔检查电冰箱金属外壳是否带电的两种操作方法，其中图 的操作是正确的，当正确使用测电笔将笔尖分别插入两孔插座各孔时，发现两孔均能使氖管发光，则可能是家庭电路中的 线断了。
20．小明家有一个规格为“220V 100W”的用电器，该用电器可能是 （选填“台灯”、“电饭锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点 触电（均选填“会”或“不会”）。
21．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是 ；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与 相连，以防止触电事故的发生。
22．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，若L0不亮，说明该支路 ；L0正常发光，说明该支路 。（以上两空均选填：“短路”、“断路”或“正常”）
三、作图题（3小题，每小题4分，共12分）
23．请用笔画线代替导线，将图中的三孔插座、螺丝口灯泡和控制电灯的开关正确连接到家庭电路中。
24．教室黑板前方的电灯L1和L2由一个开关S单独控制，每盏灯都标有“220V 18W”字样，请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。（导线不能交叉）
25．如图所示的粗黑线框表示一个多功能插板。已知开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔画线代替导线完成剩余部分的接线。
四、综合题（1小题，共10分）
26．小刚同学为了探究家庭电路电流过大的原因，做了如下实验。他用若干个“12V 6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小刚实验时用12V电池代替家庭照明电路的好处是 ；
（2）小刚依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是 ；
（3）小刚只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是 ；
（4）小刚实验中所用的保险丝的熔断电流不大于 A。
参考答案：
1．C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
A．由可知，总电流变小，故A不符合题意．
B．家庭电路中的总电压220V是保持不变的，故B不符合题意；
D．由P=UI可知，电路中的总电压不变，电流减小，电路的总功率变小，故D不符合题意。
故选C。
2．C
【详解】A．我国家庭电路的电压是220V，故A错误；
B．用电器起火，要先断开电源，再想法灭火，如果直接用水灭火，由于水的是导体，有可能引起触电事故，故B错误；
C．开关必须接在用电器与火线之间，这样在断开用电器时，才能断开火线与用电器的连接，避免触电，故C正确；
D．家庭电路中的各用电器是并联连接，所以电路中用电器越多，总电阻越小，故D错误。
故选C。
3．C
【详解】A．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；
B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；
C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；
D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；
故选C。
4．B
【分析】本题根据测电笔的使用方法、三孔插座的作用及安全用电的常识进行分析判断。
【详解】A．验电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故A错误；
B．带金属外壳的用电器应接地，故应使用三孔插座；故B正确；
C．大功率电器电流较大，若多个电器同时使用同一个插座，会使导线上电流过大，而发生事故，故C错误；
D．由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故，故D错误。
故选B。
5．B
【详解】A．图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故A错误；
B．图中，插座的左孔接地线，右孔接火线，不符合于两孔插座“左零右火”接法，不符合安全用电原则，故B正确；
C．插座右孔连接的是火线，用试电笔检测插座的右孔氖管发光，故C错误；
D．保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故D错误。
故选B。
6．B
【详解】A．家庭电路发生短路或总功率过大时都会引起干路电流过大，保险丝熔断；用铜丝代替保险丝，因铜丝的熔点高、电阻较小，所以当电路中电流过大时，铜丝不会熔断，故A错误；
B．据图可知，两孔插座的接法正确，三孔插座的左孔接的是地线，上孔接的是零线，接法错误，故B正确；
C．电灯开关断开时，图中M点通过灯泡与火线连接，所以接触M点会发生触电事故，故C错误；
D．三孔插座的左孔接的是地线，所以试电笔插入左孔，氖管不发光，故D错误。
故选B。
7．AD
【详解】A．如图甲人同时接触火线和零线，人会发生触电事故；此时火线和零线中电流相等，没有发生漏电现象，所以漏电保护器不起作用，故A正确；
B．如图乙人站在地上接触火线，有电流通过人体，会发生触电事故；由于人体有较大电阻，电路中电流并不大，所以空气开关不起作用，故B错误；
C．由以上分析可知，如图甲人触电时，漏电保护器都不起作用；如图乙人触电时，人单独接触火线发生触电事故，火线和零线中电流不相等，出现漏电现象，漏电保护器起作用，能自动切断电源，故C错误；
D．当电路发生短路时，电路中电流过大，空气开关能自动切断电源，故D正确。
故选AD。
8．B
【详解】A．使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；
BC．使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属体，故B正确，C错误；
D．使用试电笔时，若氖管发光，说明接触处与火线是连通的，故D错误。
故选B。
9．B
【详解】A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
10．B
【详解】A．洗衣机使用三孔插座，当洗衣机漏电时，电流就通过接地线导入大地，防止触电事故的发生，而不是为了防雷击，故A错误；
B．正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光的导线是火线，电流经过人体形成通路，氖管不发光的是零线，手不要接触笔尖金属体，故B正确；
C．在同一个插座上同时使用多个大功率的用电器，容易造成电流过大，引发火灾，故C错误；
D．家庭电路中空气开关跳闸是由于电路中电流过大造成的，短路是造成电路中电流过大的一个原因，还可能是用电器的总功率过大，故D错误。
故选B。
11．A
【详解】A．家庭电路中电流过大，可能是用电器的总功率过大，也可能是发生了短路，故A正确；
B．人即使不碰到高压线，在一定距离内，也会有危险，电压足够大的时候，可能会发生电弧触电，故B错误；
C．在大树下避雨，雷电容易接触高的物体，把电流引向人体，发生雷击现象，故C错误；
D．当家中的空气开关跳闸后，不要急于合闸，冒失的操作会带来用电安全隐患，一定要先把家中的电源插座和开关都断开，再查看跳闸的原因，最后才能根据实际情况做出相应的处理，故D错误。
故选A。
12．C
【详解】带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用．
A．当火线和零线直接连通出现短路时会造成总开关出现“跳闸”现象,故A不符合题意；
B．安装用电器时人体接触火线触电会造成总开关出现“跳闸”现象,故B不符合题意；
C．但试电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”,故C符合题意．
D．同时使用多个大功率用电器时会造成总开关出现“跳闸”现象,故D不符合题意．
13．D
【详解】A．在电暖器上晾湿衣服时，日常用水是导体，若人与衣服接触，可能会发生触电事故。故A错误；
B．绝缘层破损的导线如果继续使用，会发生触电事故，故B错误；
C．用手把触电人拉离电源，会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开。故C错误；
D．有金属外壳的家用电器（电饭锅），要使用三脚插头，这是为了防止因漏电使外壳带电而造成触电事故，故D正确。
故选D。
14．C
【详解】A．空气开关跳闸的原因有短路或电路总功率过大，故A错误；
B．雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故B错误；
C．使用试电笔时，人的手要接触笔尾金属体，不能用手触及测电笔前端的金属，这样会造成人身触电事故，故C正确；
D．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故D错误。
故选C。
15． 220 并联 减小
【详解】[1]家庭电路电压为220V，电灯是一种家用电器，所以电灯正常工作的电压是220V。
[2]电灯和电灯之间是并联的，各电灯都可以正常工作，并且互不影响。
[3]家庭电路中并联的用电器越多，相当于并联电阻的横截面积越大，电阻越小，所以增加同时工作的家用电器个数，家庭电路总电阻减小。
16． 并 大地
【详解】[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。
[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。
17． 过大 大
【详解】[1][2]保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
18． 短路 总功率 不高于36V
【详解】[1]导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。
[2]家庭电路中电流过大的原因有短路和接入电路中用电器的总功率过大等因素。故电路中用电器总功率过大，会导致电路中电流过大。
[3]一般环境下，人体允许持续接触的安全电压不高于36V。
19． 乙 零
【详解】[1]使用测电笔时，手要接触测电笔尾部的金属体，故乙图正确。
[2]测电笔测试两孔插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。
20． 电风扇 不会
【详解】[1]台灯的电功率在20W左右，电饭锅的电功率在1000W左右，电风扇的电功率在100W左右，所以该用电器可能是电风扇。
[2]断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。
21． cd断路 大地
【详解】[1]如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，这说明a、b、c与火线是接通的；测试d点试电笔的氖管不发光，说明d与火线之间是断开的，所以故障是cd之间断路。
[2]使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。
22． 断路 短路
【详解】[1]如果L0不亮，该支路不能形成通路，电路中无电流，说明该支路断路。
[2]如果L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路。
23．
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
24．
【详解】教室黑板前方的电灯L1和L2由一个开关S单独控制，每盏灯都标有“220V 18W”字样，要使两灯都能正常发光，即灯泡两端的电压相等均为220V，所以两盏灯应该并联接入电路，并与开关串联；根据家庭电路中安全用电的原则，开关应该接在火线和灯泡之间，如下图所示：
25．
【详解】开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电，说明指示灯与插孔能独立工作，所以指示灯、两孔插座是并联的，且开关控制指示灯与插孔，则开关应串联在干路中、两孔插座采用“左零右火”的接法，如图所示：
26． 12V小于36V，比用照明电路的电源更安全 1 用电器的总功率过大 发生了短路 1.5
【详解】（1）[1]对人体安全的电压为不高于36V，小刚实验时用12V电池代替家庭照明电路的好处是12V小于36V，比用照明电路的电源更安全。
（2）[2]两个灯泡并联接入电路，电流表测干路的电流。由并联电路的特点，每个灯的实际电压为额定电压，灯泡正常工作，根据P=UI，灯泡的额定电流为
由并联电路电流的规律，此时电流表的示数为
I=I额+ I额=2 I额=2×0.5A=1A
[3]当再接入一只灯泡时，由并联电路电流的规律，电路中的电流变为
I′=3 I额=3×0.5A=1.5A
根据题目条件此时保险丝熔断，说明电流过大，原因是用电器总功率过大。
（3）[4]小明只让一个小灯泡工作，在C、D两点间接入一段导线，电源发生短路，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是发生短路。
（4）[5]电路的电流为1A时，电路正常工作，当电路的电流为1.5A时，保险丝熔断，可知实验中所用的保险丝的熔断电流不大于1.5A。
