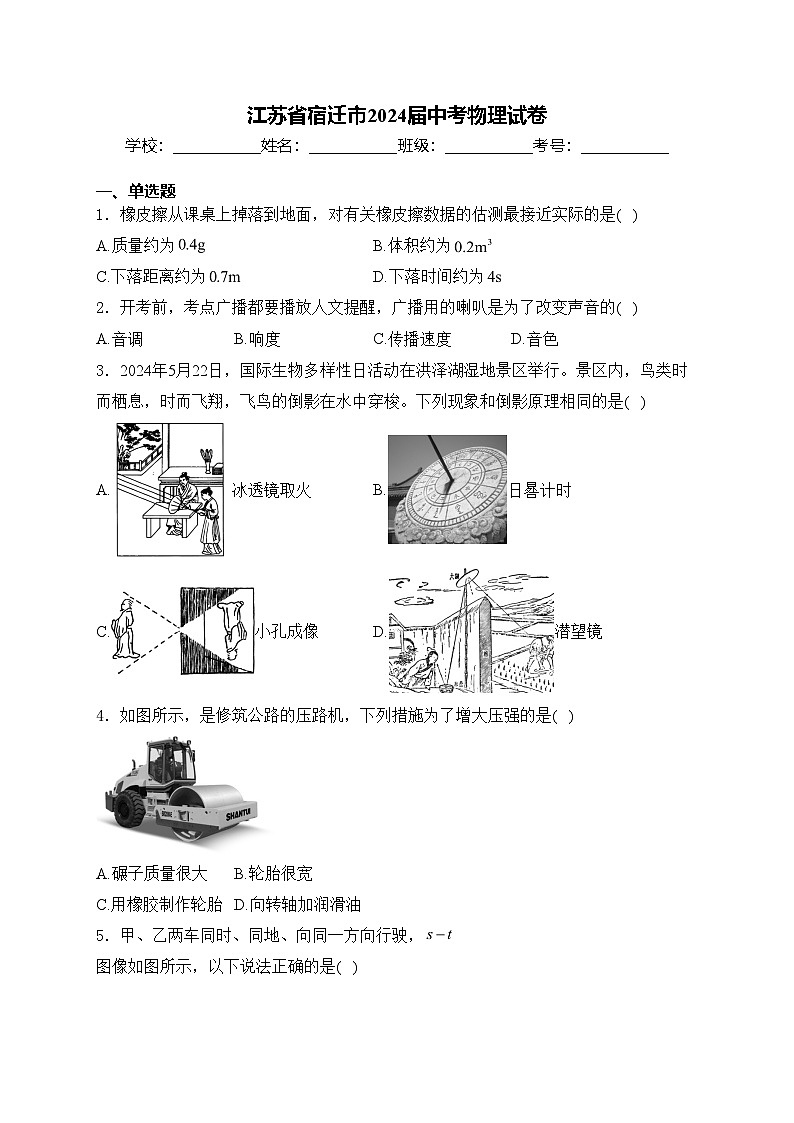

一、单选题
1．橡皮擦从课桌上掉落到地面，对有关橡皮擦数据的估测最接近实际的是( )
A.质量约为B.体积约为
C.下落距离约为D.下落时间约为
2．开考前，考点广播都要播放人文提醒，广播用的喇叭是为了改变声音的( )
A.音调B.响度C.传播速度D.音色
3．2024年5月22日，国际生物多样性日活动在洪泽湖湿地景区举行。景区内，鸟类时而栖息，时而飞翔，飞鸟的倒影在水中穿梭。下列现象和倒影原理相同的是( )
A.冰透镜取火B.日晷计时
C.小孔成像D.潜望镜
4．如图所示，是修筑公路的压路机，下列措施为了增大压强的是( )
A.碾子质量很大B.轮胎很宽
C.用橡胶制作轮胎D.向转轴加润滑油

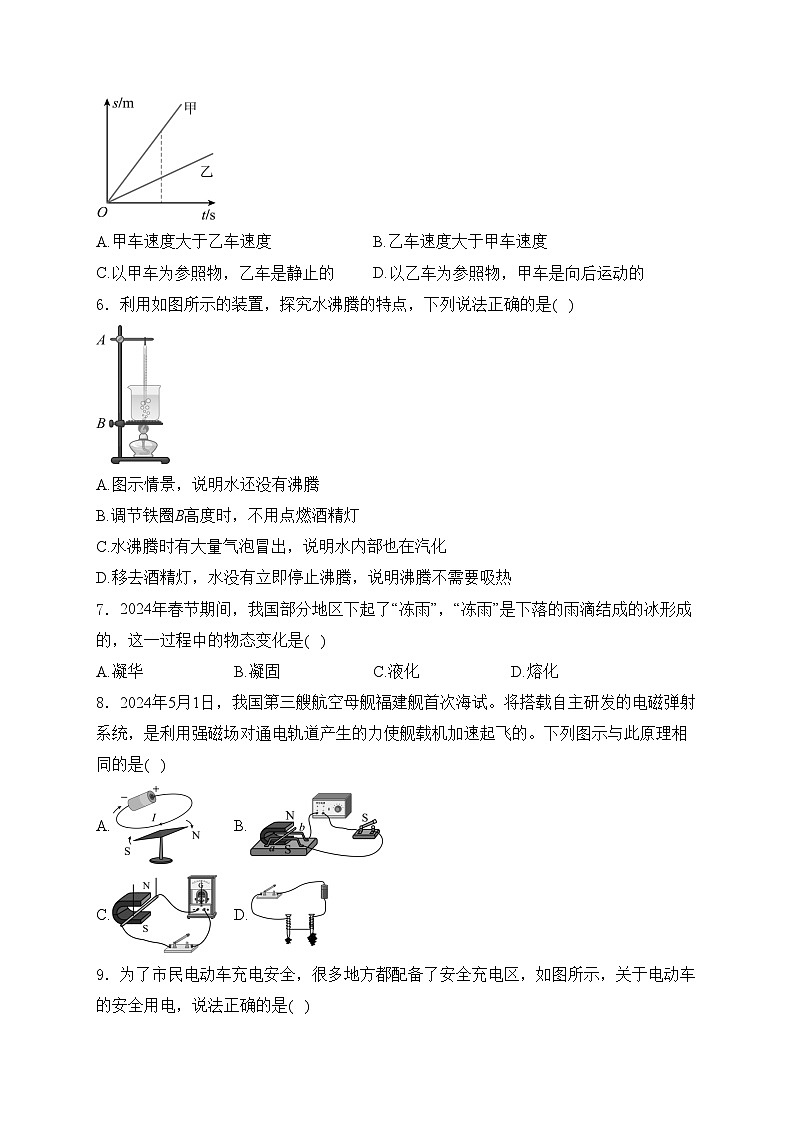

5．甲、乙两车同时、同地、向同一方向行驶，图像如图所示，以下说法正确的是( )
A.甲车速度大于乙车速度B.乙车速度大于甲车速度
C.以甲车为参照物，乙车是静止的D.以乙车为参照物，甲车是向后运动的
6．利用如图所示的装置，探究水沸腾的特点，下列说法正确的是( )
A.图示情景，说明水还没有沸腾
B.调节铁圈B高度时，不用点燃酒精灯
C.水沸腾时有大量气泡冒出，说明水内部也在汽化
D.移去酒精灯，水没有立即停止沸腾，说明沸腾不需要吸热
7．2024年春节期间，我国部分地区下起了“冻雨”，“冻雨”是下落的雨滴结成的冰形成的，这一过程中的物态变化是( )
A.凝华B.凝固C.液化D.熔化
8．2024年5月1日，我国第三艘航空母舰福建舰首次海试。将搭载自主研发的电磁弹射系统，是利用强磁场对通电轨道产生的力使舰载机加速起飞的。下列图示与此原理相同的是( )
A.B.
C.D.

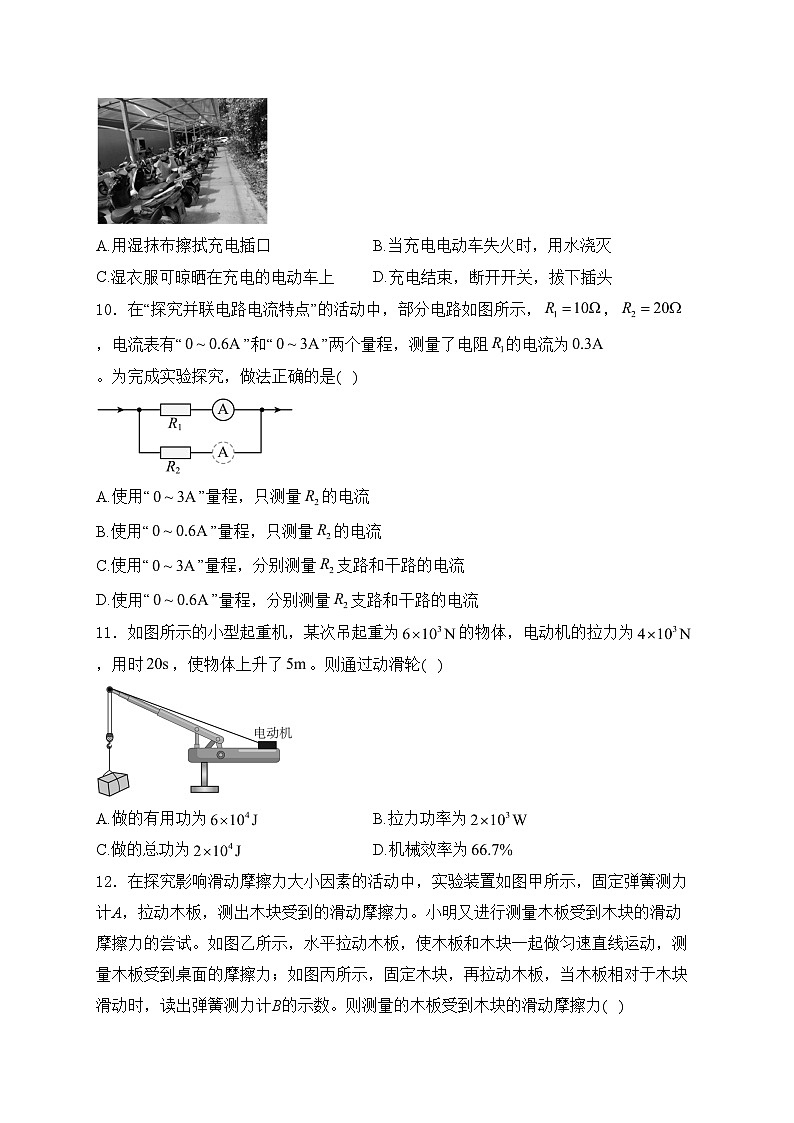

9．为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是( )
A.用湿抹布擦拭充电插口B.当充电电动车失火时，用水浇灭
C.湿衣服可晾晒在充电的电动车上D.充电结束，断开开关，拔下插头
10．在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是( )
A.使用“”量程，只测量的电流
B.使用“”量程，只测量的电流
C.使用“”量程，分别测量支路和干路的电流
D.使用“”量程，分别测量支路和干路的电流
11．如图所示的小型起重机，某次吊起重为的物体，电动机的拉力为，用时，使物体上升了。则通过动滑轮( )
A.做的有用功为B.拉力功率为
C.做的总功为D.机械效率为
12．在探究影响滑动摩擦力大小因素的活动中，实验装置如图甲所示，固定弹簧测力计A，拉动木板，测出木块受到的滑动摩擦力。小明又进行测量木板受到木块的滑动摩擦力的尝试。如图乙所示，水平拉动木板，使木板和木块一起做匀速直线运动，测量木板受到桌面的摩擦力；如图丙所示，固定木块，再拉动木板，当木板相对于木块滑动时，读出弹簧测力计B的示数。则测量的木板受到木块的滑动摩擦力( )
A.方向水平向左，拉木板需要匀速运动
B.方向水平向右，拉木板不需要匀速运动
C.方向水平向右，拉木板需要匀速运动
D.方向水平向左，拉木板不需要匀速运动
二、实验题
13．在“探究凸透镜成像规律”的活动中，利用了如图所示装置。
（1）调节器材，使烛焰和光屏的中心位于凸透镜的______；
（2）改变蜡烛和光屏位置，多次实验，并将数据记录在表格中，分析数据可知凸透镜焦距为______，第3次实验中，光屏上成倒立、______的实像；
（3）智能汽车通过车载摄像头，识别行人、路标和其他车辆，实现自动导航和驾驶，车载摄像头根据的是第______次实验的原理；
（4）物距不变，要想在光屏上看到像，应更换焦距较______的凸透镜。
14．在“探究杠杆平衡条件”的活动中，实验选用的钩码重均为0.5N。
（1）实验前，杠杆静止在如图甲所示位置，应将______向______调节，把铅垂线放置于O点，从正前方观察，当零刻度线与铅垂线______（选填“重合”或“垂直”）时，即杠杆在水平位置平衡；
（2）如图乙所示，需要在B点挂上______个钩码，杠杆将在水平位置平衡；再次在其两边各加上一个钩码，杠杆______侧会下降；
（3）多次实验，记录的数据如下表，可得、、、之间的关系是：______。
（4）下列实验中多次测量的目的与本次探究不同的是___________。
A.测量铅笔长度
B.探究重力与质量关系
C.探究反射角与入射角关系
15．在“探究影响液体内部压强的因素”的活动中，兴趣小组准备了压强计、水和盐水等实验器材。
（1）对于图甲所示压强计出现的问题，应将压强计金属盒拿出液体，然后___________；
A.将U形管中液体倒出一部分
B.更换U形管中液体
C.检查压强计的气密性
（2）正确处理存在问题之后，将压强计的金属盒放入液体中，如图乙、丙、丁所示，需要观察和记录U形管中______；
（3）为了探究液体内部压强与液体密度的关系，应该比较______两图所示的实验；
（4）小明利用矿泉水瓶装满水，继续探究，如图戊①所示，将瓶盖拧紧，他只将孔堵住，水从M孔也不能流出，因为水受到了______的作用。当他拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图戊②所示的B、C，于是他将接水盘向下平移至D处，使，水的落点为E、F。为了比较两小孔处液体压强大小，应比较与______的距离。
16．在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，电源电压为4.5V，滑动变阻器标有“20Ω 1A”字样。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“”，用笔画线代替导线将电路连接正确___________；
（2）连接电路时，开关应___________，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了___________故障；
（3）纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示，示数为___________A，小灯泡额定功率为___________W；
（4）利用原有电路，将小灯泡替换为定值电阻（、、、，各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是___________。
三、计算题
17．科技创新助力中国发展，中国桥梁建设领先世界。小明对桥梁建造产生浓厚的兴趣，想探究桥墩对河底压力与水深度的关系。他找来底面积为的圆柱体，放于水平地面的压力传感器上，如图甲所示，示数为100N。考虑不方便测量圆柱体对河底的压力，于是将圆柱体挂在拉力传感器下方，缓慢向下放至刚好与容器底部接触，如图乙所示。向容器内加水，记录传感器示数F和水的深度h，并画出如图丙所示的图像。（，）求：
（1）圆柱体的质量；
（2）圆柱体的密度；
（3）取走拉力传感器，圆柱体浸没于水中时对杯底的压强。
18．新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，O为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至M处，调节的阻值，使电路中电流为0.6A。
（1）求电阻箱接入电路的阻值；
（2）调节为时，电流表示数为0.3A，求此时电压表示数；
（3）为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
四、作图题
19．按要求作图：
（1）如图所示，一束光经黑板反射进入眼睛，请画出入射光线；
（2）如图所示，用弹簧测力计测量物体的重力，请画出物体此时的受力示意图；
（3）如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极。
五、填空题
20．一节新干电池电压为______V，如图所示测量7号干电池长度，读数方法正确的是______（选填“A”或“B”），长度为______cm。
21．如图所示是单缸四冲程汽油机的______冲程，汽油机工作时，需要用水为其降温，这是利用水的______大的特点。若水，温度升高，水吸收的热量为______J。[]
22．每年春季的三台山，春意盎然，花香四溢，游客们闻香而至。闻到花香说明分子在不停的______。骑上单车，用力蹬车加速前行，说明力可以改变物体______；停止蹬车时，车能继续前进是因为______。
23．氢能是新能源利用的新潮流，加快氢能产业发展成为实现“碳达峰、碳中和”的重要举措。如图所示是市场上的某品牌氢能自行车，一次性充满0.02kg氢气，2h能匀速骑行50km，氢能自行车与骑行者总质量为84kg，骑行时受到的阻力为总重的0.05倍，氢气热值为。氢气完全燃烧产生的热量是______J，氢气的利用效率是______（）。
24．五一假期，小红在骆马湖沙滩捡到一块小石头，回到学校，进行了如下测量：
（1）测量石块的质量，天平平衡后，砝码和游码位置如图甲所示，______g；
（2）用量筒和适量的水，测量石块的体积，如图乙所示，石块密度______；
（3）将石块放用量筒时有水溅出，则密度测量值偏______。
25．教室的饮水机上有两条提示语：“注意水温，谨防烫伤”和“节约用电，弘扬美德”。小明画出了饮水机电路示意图，如图甲所示，电阻，加热时总功率为840W。线圈内阻不计，为热敏电阻，其阻值随温度的变化如表格所示，控制电路电源电压恒为3V，当电流达到0.02A时衔铁被吸合。
（1）衔铁被吸合时，饮水机处于______（选填“加热”或“保温”）状态，饮水机处于保温状态时，功率为______W；
（2）设定最高水温为，需要将滑动变阻器阻值调至______Ω；根据图乙中电能表参数，饮水机处于加热状态时，经过10min，电能表指示灯闪烁______次。
参考答案
1．答案：C
解析：A.质量约为10g，故A不符合题意；
B.体积约为故B不符合题意；
C.下落距离等于课桌的高度，约为，故C符合题意；
D.下落时间约为，故D不符合题意。
故选C。
2．答案：B
解析：广播用的喇叭可以增大声音的响度，目的是使考点的每个考生都能清楚听到人文提醒的声音，故B符合题意，ACD不符合题意。
故选B。
3．答案：D
解析：飞鸟在水中的倒影是飞鸟的虚像，成像原理是光的反射。
A.冰透镜取火，是利用了凸透镜的会聚作用，原理是光的折射，故A不符合题意；
B.日晷计时利用了光的直线传播，故B不符合题意；
C.小孔成像的原理是光沿直线传播，故C不符合题意；
D.潜望镜利用平面镜的反射作用改变了光路，故D符合题意。
故选D。
4．答案：A
解析：A.碾子质量很大，对路面压力较大，在受力面积一定时，可以增大对路面的压强，故A符合题意；
B.轮胎很宽，增大了受力面积，在压力一定时可以减小压强，故B不符合题意；
C.用橡胶制作轮胎，这是利用橡胶弹性好、耐磨的特性，故C不符合题意；
D.向转轴加润滑油可以减小摩擦，故D不符合题意。
故选A。
5．答案：A
解析：AB.根据上图可知，相同时间甲通过的距离大于乙通过的距离，根据速度公式可知，甲的速度大于乙的速度，故A正确，B错误；
CD.甲、乙两车同时、同地、向同一方向行驶，甲的速度大于乙，以甲车为参照物，乙车向后运动（不是静止的）；以乙车为参照物，甲车是向前运动的，故CD错误。
故选A。
6．答案：C
解析：A.水沸腾时，从水底冒出的气泡在上升过程中，不断有水蒸气进入气泡内，同时水压减小，所以气泡会不断变大，升到水面破裂，释放水蒸气，所以图示情景，说明水正在沸腾，故A错误；
B.为确保用酒精灯的外焰加热，调节铁圈B高度时，要点燃酒精灯，故B错误；
C.沸腾是液体内部和表面同时汽化，水沸腾时有大量气泡冒出，说明水内部也在汽化，故C正确；
D.液体沸腾时需要持续吸热，移去酒精灯，水没有立即停止沸腾，是因为可以继续从烧杯底部吸收热量，故D错误。
故选C。
7．答案：B
解析：“冻雨”是下落的液态雨滴结成的固态冰，是凝固现象，故ACD不符合题意，B符合题意。
故选B。
8．答案：B
解析：A.电磁弹射器是利用通电导体在磁场中受力的原理制成的，而图中说明的是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B.图中装置有电源、闭合开关后形成通路有电流流过，可说明通电导体在磁场中受到力的作用，故B符合题意；
C.该装置是电磁感应的实验装置，故C不符合题意；
D.该装置中电流相等，电磁铁线圈匝数不相同，可用来探究电磁铁的磁性强弱与线圈匝数的关系，故D不符合题意。
故选B。
9．答案：D
解析：A.湿抹布导电，用湿抹布擦拭充电插口容易触电，故A错误；
B.含有杂质的水会导电，当充电电动车失火时，用水浇灭容易触电，故B错误；
C.湿衣服导电，在充电的电动车上晾晒湿衣服容器触电，故C错误；
D.充电结束，为避免触电，安全用电，应先断开开关，再拔下插头，故D正确。
故选D。
10．答案：D
解析：并联，电压相等，由欧姆定律得，电压为
电流为
干路电流为
则使用“”量程，分别测量支路和干路的电流，故ABC错误，D正确。
故选D。
11．答案：B
解析：ACD.拉力做的有用功为
拉力做的总功为
动滑轮的机械效率为
故ACD不符合题意；
B.拉力功率为
故B符合题意。
故选B。
12．答案：D
解析：如图甲所示，无论怎样拉动木板，木块处于静止状态，合力为0，木块受到弹簧测力计水平方左的拉力F和木板对它水平向右的滑动摩擦力f是一对平衡力，弹簧测力计的示数等于木块受到滑动摩擦力大小，即。故甲图可探究影响滑动摩擦力大小。又根据力的作用是相互的，且相互作用的两个力大小相等，方向相反，则木块对木板水平向左的滑动摩擦力f、等于木板对木块水平向右的滑动摩擦力f，即f、=f，故测量的木板受到木块的滑动摩擦力方向水平向左，拉木板不需要匀速运动。
如图乙所示，水平拉动木板，使木板和木块一起做匀速直线运动，合力为0，木板和木块受到弹簧测力计水平向右的拉力F和桌面对它水平向左的滑动摩擦力f是一对平衡力，即。故弹簧测力计测量的是木板受到桌面的摩擦力。此图不能完成探究影响滑动摩擦力大小。
图丙所示，固定木块，若匀速拉动木板，当木板相对于木块滑动时，木板受到木块对它水平向左的滑动摩擦力和桌面对它水平向左的滑动摩擦力与弹簧测力计对它向右的拉力相等。故不能测量的木板受到木块的滑动摩擦力，不符合题意。若变速拉动木板，当木板相对于木块滑动时，木板受到木块对它水平向左的滑动摩擦力和桌面对它水平向左的滑动摩擦力与弹簧测力计对它向右的拉力不相等。也不能测量的木板受到木块的滑动摩擦力，此图不能完成探究影响滑动摩擦力大小。
故D符合题意，ABC不符合题意。
故选D
13．答案：（1）主光轴上；（2）10；等大；（3）1；（4）小
解析：（1）实验前，要调节烛焰和光屏的中心位于凸透镜的主光轴上，使烛焰的像成在光屏的中央，便于观察。
（2）根据凸透镜成像规律可知，第3实验
此时光屏上成倒立、等大的实像；凸透镜的焦距为
（3）车载摄像头是利用物体在凸透镜二倍焦距以外时，成倒立、缩小实像的性质制成的，即根据的是第1次实验的原理。
（4）物距时，小于一倍焦距，成正立、放大的虚像，不能用光屏承接到，所以要想在光屏上看到像，更换的凸透镜焦距要小于8cm，即应更换焦距较小的凸透镜。
14．答案：（1）平衡螺母；右；重合；（2）2；右；（3）；（4）A
解析：（1）实验前，杠杆静止在如图甲所示位置时，杠杆左低右高，应将杠杆两端的平衡螺母向右调节，从正前方观察，当零刻度线与铅垂线重合时，说明杠杆已经在水平位置平衡。
（2）如图乙所示，设需要在B点挂n个钩码，杠杆将在水平位置平衡，根据杠杆的平衡条件可得
解得：；
再次在其两边各加上一个钩码，则
杠杆右侧会下降。
（3）分析三次实验数据可知，每次实验，动力与动力臂的乘积都等于阻力与阻力臂的乘积，所以杠杆的平衡条件为
（4）本实验多次实验的目的是避免偶然因素，寻找杠杆平衡条件的普遍规律。
A.测量铅笔长度，多次实验的目的是减小误差，目的与本次探究不同，故A符合题意；
B.探究重力与质量关系，多次实验的目的是为了得到重力与质量关系的普遍规律，故B不符合题意；
C.探究反射角与入射角关系，多次实验的目的是避免偶然因素，找到反射角和入射角关系的普遍规律，故C不符合题意。
故选A。
15．答案：（1）C；（2）液面的高度差；（3）丙、丁；（4）大气压；DF
解析：
（1）图甲中橡皮膜受到水的压强，但U形管两侧液面高度相同，说明装置漏气，接下来应该检查压强计的气密性，故C符合题意，AB不符合题意。
故选C。
（2）本实验利用转换法，通过U形管液面的高度差比较液体压强的大小，所以如图乙、丙、丁所示，将压强计的金属盒放入液体中不同深度，需要观察和记录U形管中液面的高度差。
（3）为了探究液体内部压强与液体密度的关系，需控制金属盒在不同液体中的深度相同，应该比较丙、丁两图所示的实验。
（4）堵住N孔，由于外界大气压的作用，水从M孔也不能流出；
为了比较两小孔处液体压强大小，需比较水下落高度相同的情况下的落地点距离小孔的水平距离。M孔距离接水盘原位置的高度为MA，N孔距离接水盘向下平移后的位置的高度为ND，由于，所以为了比较两小孔处液体压强大小，应比较与DF的距离。
16．答案：（1）见解析；（2）断开；断路；（3）0.24；0.6；（4）C
解析：（1）实验中，灯泡与变阻器串联，电压表测量灯泡的电压，电流表测量电路电流。
（2）连接电路时，为了保护电路，开关应断开。
试触时发现，电压表无示数，电流表有示数，小灯泡发光，则与灯泡并联的电压表发生了断路故障。
（3）由图乙得，电流表的分度值为0.02A，示数为0.24A。
小灯泡额定功率为
（4）探究电流和电阻关系，要控制定值电阻的电阻应不变，由欧姆定律得
当接入25Ω定值电阻时，变阻器接入电路中电阻最大，为20Ω时，定值电阻的电压最小，此时
由图得，电源电压由3节干电池组成，为4.5V，由串联电路电流特点得
则定值电阻的电压最小电压为
当电压表示数最大为3V时，定值电阻的电压最大，故AB不符合题意，C符合题意。
故选C。
17．答案：（1）10kg；（2）；（3）8000Pa
解析：（1）依题意得，圆柱体的重力为100N，由得，圆柱体的质量
（2）由图丙得，圆柱体的高度为0.2m，圆柱体的体积为
圆柱体的密度
（3）圆柱体浸没在水中，排开水的体积为
圆柱体受到的浮力为
圆柱体对容器底的压力
此时圆柱体对杯底的压强
18．答案：（1）10Ω；（2）3V；（3）20Ω
解析：（1）将滑片旋转至M处，调节的阻值，电路为的简单电路，电路中电流为0.6A，由欧姆定律可知电阻箱接入电路的阻值为
（2）调节为时，圆弧电阻的二分之一电阻值R中连入电路中与电阻箱串联，电压表测变阻器的电压，电流表测电路的电流，电流表示数为0.3A，由欧姆定律可知电阻箱的电压为
由串联电路电压的规律，此时电压表示数
（3）由欧姆定律可知
调节为时圆弧电阻的最大电阻为
根据已知条件可知，电压表的量程为，即变阻器的最大电压为3V，此时电阻箱的电压最小，电阻箱的阻值最小（此时电路中的电流为
根据串联电阻电压的规律电阻箱的电压为
根据分压原理有
即
满足要求的的最小阻值
19．答案：（1）（2）
（3）
解析：（1）光反射时，反射光线和入射光线位于法线两侧，发射角等于入射角。图中光线为反射光线，用量角器测量出反射角，以法线为一边，在法线左侧测量出入射角，画出入射光线，标出方向，如图所示：
（2）物体在测力计下面保持静止，受到竖直向下的重力和测力计竖直向上的拉力，这两个力是平衡力，大小相等，如图所示：
（3）螺线管外侧电流方向向上，根据安培定则可知，螺线管的右端为S极；根据磁极之间的相互作用规律可知，小磁针的右端为N极，如图所示：
20．答案：1.5；A；4.20
解析：一节新干电池电压为1.5V，家庭电路电压为220V，对人的安全电压是不高于36V。
刻度尺读数时，视线要正对刻度线，不能斜视，所以读数方法正确是A。
刻度尺的分度值为1mm，电池的长度为4.20cm。
21．答案：压缩；比热容；
解析：由图可知，汽油机的两个气门都关闭，活塞向上运动，是压缩冲程。
汽油机工作时，温度非常高，需利用水的比热容较大的特点给汽油机降温，效果较好。
水吸收的热量为
22．答案：做无规则运动；运动状态；具有惯性
解析：由于分子在不停的做无规则运动，花香分子扩散到空气中，所以可以闻到花香。
力可以改变物体的运动状态和形状。用力蹬车加速前行，说明力改变了物体的运动状态。
由于车具有惯性，停止蹬车时，车会继续向前运动。
23．答案：；75%
解析：氢气完全燃烧产生的热量是
骑行时受到的阻力为
自行车匀速行驶，受到的牵引力与阻力平衡，所以
做的功为
氢气的利用效率是
24．答案：（1）20；（2）2.7；（3）大
解析：（1）由图甲可知，石块的质量
（2）由图乙可知，石块的体积
石块密度
（3）将石块放用量筒时有水溅出，会使测出的石块体积偏小，根据密度公式可知，密度测量值偏大。
25．答案：（1）保温；40；（2）50；350
解析：（1）由图可知，当衔铁未被吸合时，并联，电路电阻较小，根据公式可知，功率较大，为加热状态；当衔铁被吸合时，断开，电路只有工作，此时电路电阻较大，根据公式可知，功率较小，为保温状态；保温功率为
（2）由表格中数据可知，当水温为60℃时，，电路电流为0.02A，控制电路的总电阻为
需要将滑动变阻器阻值调至
饮水机处于加热状态时，经过10min消耗的电能为
电能表指示灯闪烁的次数为
实验序号
物距u/cm
像距v/cm
光屏上看到的像
1
60
15
倒立、缩小、实像
2
24
24
倒立、等大、实像
3
20
20
倒立、___________、实像
4
8
未找到像
实验序号
动力
动力臂
阻力
阻力臂
1
1.0
6.0
2.0
3.0
2
1.5
4.0
3.0
2.0
3
2.0
2.0
4.0
1.0
t/℃
30
40
50
60
70
/Ω
220
165
130
100
83
