1.理解实验的原理，明确实验过程并能进行数据处理．
2．了解实验的注意事项，会对实验进行误差分析．
3．能用创新改进后的方案进行实验．
一、实验思路与操作
装置图和思路
思路：
(1)保持小车质量不变→测得不同拉力下小车运动的加速度→分析二者之间的定量关系．
(2)保持小车所受的拉力不变→测得不同质量的小车运动的加速度→分析二者的定量关系．
操作要领
(1)测量：用天平测出小车和槽码的质量分别为M0、m0，并把数值记录下来．
(2)安装实验器材：将小车置于带有定滑轮的木板上，将纸带穿过打点计时器后挂在小车尾部．
(3)平衡摩擦力：用薄垫块将一端垫高，平衡摩擦力(改变小车的质量或槽码的数量，无须重新平衡摩擦力)．
(4)悬挂槽码：在细线一端挂上槽码，另一端系在小车前端．
(5)收集纸带数据：先开启打点计时器，再释放小车，在纸带上打出一系列点．
(6)改变小车受力：保持小车的质量不变，通过增加槽码的数量改变小车受力．
(7)改变小车质量：保持槽码的数量(小车所受的拉力)不变，通过增加或减少小车上的砝码的方式，改变小车的质量．
二、数据处理和实验结论

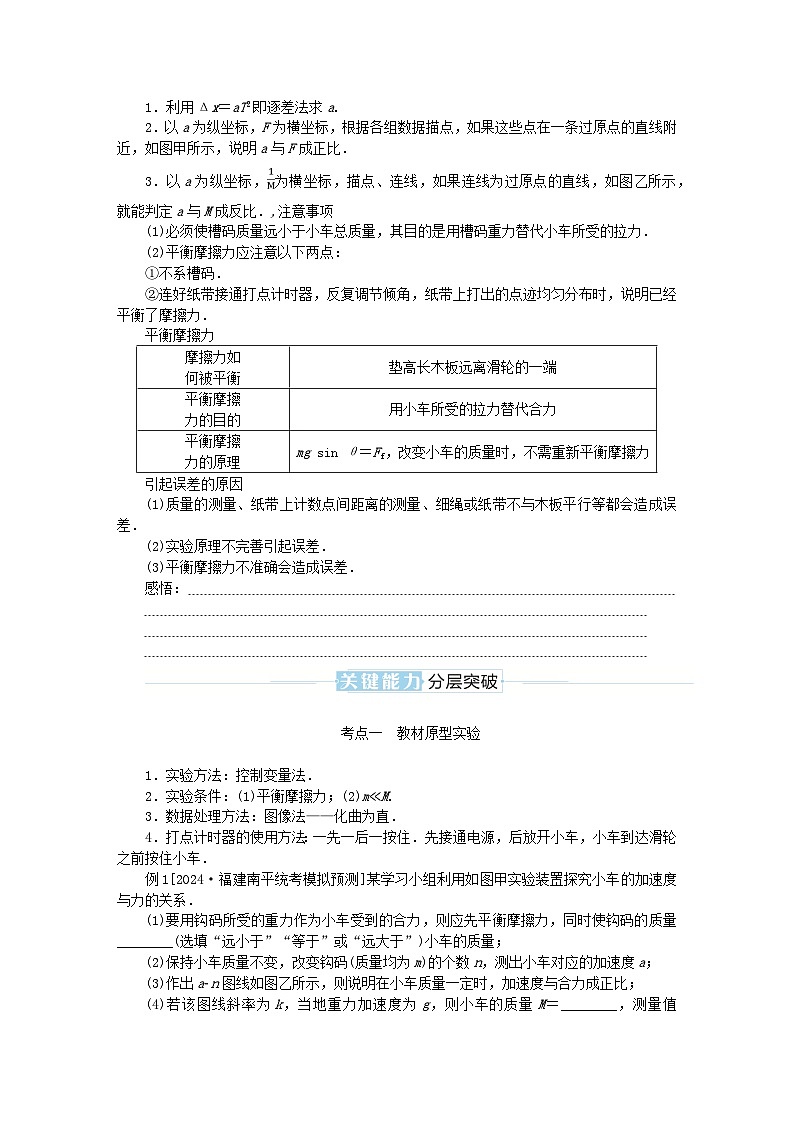

1．利用Δx＝aT2即逐差法求a.
2．以a为纵坐标，F为横坐标，根据各组数据描点，如果这些点在一条过原点的直线附近，如图甲所示，说明a与F成正比．
3．以a为纵坐标，为横坐标，描点、连线，如果连线为过原点的直线，如图乙所示，就能判定a与M成反比．,注意事项
(1)必须使槽码质量远小于小车总质量，其目的是用槽码重力替代小车所受的拉力．
(2)平衡摩擦力应注意以下两点：
①不系槽码．
②连好纸带接通打点计时器，反复调节倾角，纸带上打出的点迹均匀分布时，说明已经平衡了摩擦力．
平衡摩擦力
引起误差的原因
(1)质量的测量、纸带上计数点间距离的测量、细绳或纸带不与木板平行等都会造成误差．
(2)实验原理不完善引起误差．
(3)平衡摩擦力不准确会造成误差．
感悟：



考点一 教材原型实验

1．实验方法：控制变量法．
2．实验条件：(1)平衡摩擦力；(2)m≪M.
3．数据处理方法：图像法——化曲为直．
4．打点计时器的使用方法：一先一后一按住．先接通电源，后放开小车，小车到达滑轮之前按住小车．

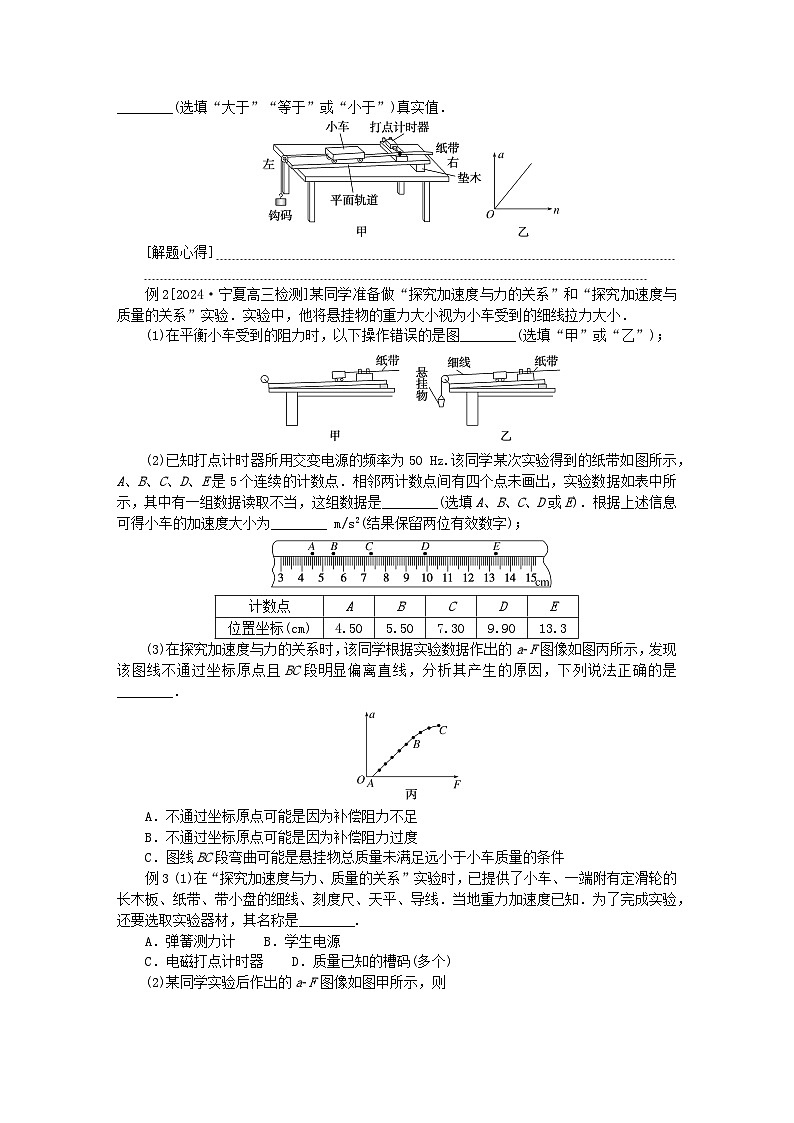

例1[2024·福建南平统考模拟预测]某学习小组利用如图甲实验装置探究小车的加速度与力的关系．
(1)要用钩码所受的重力作为小车受到的合力，则应先平衡摩擦力，同时使钩码的质量________(选填“远小于”“等于”或“远大于”)小车的质量；
(2)保持小车质量不变，改变钩码(质量均为m)的个数n，测出小车对应的加速度a；
(3)作出a­n图线如图乙所示，则说明在小车质量一定时，加速度与合力成正比；
(4)若该图线斜率为k，当地重力加速度为g，则小车的质量M＝________，测量值________(选填“大于”“等于”或“小于”)真实值．
[解题心得]

例2[2024·宁夏高三检测]某同学准备做“探究加速度与力的关系”和“探究加速度与质量的关系”实验．实验中，他将悬挂物的重力大小视为小车受到的细线拉力大小．
(1)在平衡小车受到的阻力时，以下操作错误的是图________(选填“甲”或“乙”)；
(2)已知打点计时器所用交变电源的频率为50 Hz.该同学某次实验得到的纸带如图所示，A、B、C、D、E是5个连续的计数点．相邻两计数点间有四个点未画出，实验数据如表中所示，其中有一组数据读取不当，这组数据是________(选填A、B、C、D或E)．根据上述信息可得小车的加速度大小为________ m/s2(结果保留两位有效数字)；
(3)在探究加速度与力的关系时，该同学根据实验数据作出的a­F图像如图丙所示，发现该图线不通过坐标原点且BC段明显偏离直线，分析其产生的原因，下列说法正确的是________．
A．不通过坐标原点可能是因为补偿阻力不足
B．不通过坐标原点可能是因为补偿阻力过度
C．图线BC段弯曲可能是悬挂物总质量未满足远小于小车质量的条件
例3 (1)在“探究加速度与力、质量的关系”实验时，已提供了小车、一端附有定滑轮的长木板、纸带、带小盘的细线、刻度尺、天平、导线．当地重力加速度已知．为了完成实验，还要选取实验器材，其名称是________.
A．弹簧测力计 B．学生电源
C．电磁打点计时器 D．质量已知的槽码(多个)
(2)某同学实验后作出的a­F图像如图甲所示，则
①图中的直线不过原点的原因是
________________________________________________________________________
________________________________________________________________________.
②图中的直线发生弯曲的原因是
________________________________________________________________________
________________________________________________________________________.
③该同学要探究小车的加速度大小a和质量M的关系，应该保持拉力不变，得到多组数据后他应描绘的是________(填“a­M”或“a­”)图像．
(3)已知打点计时器所接交变电流频率为50 Hz，在得到的一条纸带上，取连续的七个计时点，如图乙所示，相邻两计时点间的距离分别为10.0 mm、12.2 mm、14.1 mm、16.0 mm、18.0 mm、20.3 mm，则打E点时小车的速度大小为________ m/s，小车的加速度大小为________ m/s2.
考点二 探索创新实验

考向1 实验器材的改进
例4[2024·辽宁鞍山一模]在“探究小车的加速度与力、质量的关系”的实验中：
(1)采用如图甲所示的实验装置，将绳子调节到平行于桌面．关于小车受到的力，下列说法正确的是________(填选项前的字母)；
A．使小车沿倾角合适的斜面运动，小车受到的力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的总重力都等于绳的拉力
D．让砂和桶的总质量远小于小车的质量时，砂和桶的总重力近似等于绳的拉力
(2)为更准确地测量小车受到的力，采用了改进后的实验装置(恰好平衡了摩擦力)，如图乙所示，当弹簧测力计的读数为F时，小车受到的合力为________．以弹簧测力计的读数F为横坐标，通过纸带计算出的加速度a为纵坐标作出的a­F图像如图丙所示，则可推测出小车的质量M＝________ kg.
(3)在正确操作的前提下，该同学在实验中得到如图丁所示的一条纸带(两计数点间还有四个点没有画出)．已知打点计时器采用的是频率为50 Hz 的交流电，根据该纸带可求出小车的加速度为________ m/s2(结果保留三位有效数字)．若打点计时器交流电源的实际频率偏大，则小车加速度的测量值比真实值________(选填“偏小”不变”或“偏大”)．
考向2 数据处理方法的改进
利用传感器，借助于计算机系统来处理数据，得到加速度，或直接得到加速度与外力、加速度与质量之间的关系．
例5[2022·山东卷]在天宫课堂中、我国航天员演示了利用牛顿第二定律测量物体质量的实验．受此启发，某同学利用气垫导轨、力传感器、无线加速度传感器、轻弹簧和待测物体等器材设计了测量物体质量的实验，如图甲所示．主要步骤如下：
①将力传感器固定在气垫导轨左端支架上，加速度传感器固定在滑块上；
②接通气源，放上滑块，调平气垫导轨；
③将弹簧左端连接力传感器，右端连接滑块．弹簧处于原长时滑块左端位于O点，A点到O点的距离为5.00 cm，拉动滑块使其左端处于A点，由静止释放并开始计时；
④计算机采集获取数据，得到滑块所受弹力F、加速度a随时间t变化的图像，部分图像如图乙所示．
回答以下问题(结果均保留两位有效数字)：
(1)弹簧的劲度系数为________ N/m.
(2)该同学从图乙中提取某些时刻F与a的数据，画出a­F图像如图丙中Ⅰ所示，由此可得滑块与加速度传感器的总质量为______kg.
(3)该同学在滑块上增加待测物体，重复上述实验步骤，在图丙中画出新的a­F图像Ⅱ，则待测物体的质量为________kg.
考向3 运用牛顿运动定律进行探究实验
例6[2023·上海卷]如图所示，是某小组同学“用DIS研究加速度与力的关系”的实验装置，实验过程中可近似认为钩码受到的总重力等于小车所受的拉力．先测出钩码所受的重力为G，之后改变绳端的钩码个数，小车每次从同一位置释放，测出挡光片通过光电门的时间Δt.
(1)实验中________测出小车质量m车．
A. 必须 B．不必
(2)为完成实验还需要测量①__________________________________；②__________________________________．
(3)实际小车受到的拉力小于钩码的总重力，原因是
________________________________________________________________________
________________________________________________________________________.
(4)若导轨保持水平，滑轮偏低导致细线与轨道不平行，则细线平行时加速度a1，与不平行时加速度a2相比，a1________a2.(选填“大于”“小于”或“等于”)
例7[2024·辽宁大连二模]某同学利用手机“声音图像”软件测量物块与长木板间的动摩擦因数μ.实验装置如图甲所示，长木板固定在水平桌面上，物块置于长木板上且两端分别通过跨过定滑轮的细线与小球A、B相连，实验前分别测量出小球A、B底部到地面的高度hA、hB(hB>hA)．打开手机软件，烧断一侧细绳，记录下小球与地面两次碰撞声的时间图像．(两小球落地后均不反弹)
(1)烧断细线前，用分度值为1 cm的刻度尺测量hA，刻度尺的0刻度线与地面齐平，小球A的位置如图乙所示，则hA＝________ cm；
(2)实验时烧断物块左侧的细绳，若算得A下落时间为0.40 s，由图丙可知，物块加速运动的时间为________ s；若将手机放在靠近小球A的地面上测量物块加速运动的时间，测量结果会________(选填“偏大”“偏小”或“不变”)；
(3)仅改变小球B实验前离地高度hB，测量不同高度下物块加速运动时间t，作出hB­t2图像如图丁所示，由图像可求得斜率为k，若小球B的质量为m，物块质量为M，重力加速度大小为g，则物块与木板间的动摩擦因数μ＝____________(用字母k、m、M、g表示)．
实验四 探究加速度与力、质量的关系
关键能力·分层突破
考点一
例1 解析：(1)根据牛顿第二定律，对钩码和小车整体m0g＝(M＋m0)a
对小车T＝Ma
整理得T＝
要用钩码所受的重力作为小车受到的合力，则使钩码的质量远小于小车的质量；
(4)用钩码所受的重力作为小车受到的合力，根据牛顿第二定律nmg＝Ma
整理得a＝n
结合图像k＝
可得M＝
实际上，钩码本身也有加速度，细绳的拉力小于钩码的重力，即小车所受合力的测量值偏大，所以质量的测量值大于真实值．
答案：(1)远小于 (4) 大于
例2 解析：(1)平衡小车受到的阻力的方法是取下重物，让小车拖着纸带在倾斜的木板上恰好能做匀速直线运动，从题目所给的图可以看出，题图乙还挂着悬挂物，所以题图乙错误；
(2)从所给的表格数据可以看出，E点的数据没有估读，所以读取不当．由题意可知，相邻计数点的时间间隔为T＝5× s＝0.1 s，由逐差法Δx＝aT2，代入数据解得加速度大小为a＝＝×10－2 m/s2＝0.80 m/s2；
(3)从题图丙可以看出，图像不过原点，即当F为某一值时，但加速度却为零，所以是未补偿阻力或补偿阻力不足，故A正确，B错误；随着拉力F增大(即悬挂物的重力增大)，已经不满足悬挂物总质量远小于小车质量的条件，造成BC段弯曲，故C正确．
答案：(1)乙 (2)E 0.80 (3)AC
例3 解析：(1)当选择学生电源时，应与电磁打点计时器配套，所以选B、C，槽码用来改变细线的拉力与小车的质量，应选D.故选BCD.
(2)①根据题图甲可知，在没有细绳拉力的情况下，小车仍有加速度，小车受到的合力仍大于零，所以图像不过原点的原因是木板的倾斜角度过大，平衡摩擦力过度；②当小车的加速度随着外力的增加而增大时，最后不再呈直线变化，小车的质量过小或托盘与槽码的质量过大，不再满足m≪M；③当F不变时，a与M是反比例函数关系，所以要描绘a­的图像．
(3)在匀变速直线运动的过程中，根据平均速度等于中间时刻的速度有vE＝＝0.85 m/s，加速度为a＝＝5 m/s2.
答案：(1)BCD (2)①木板倾斜的角度过大，平衡摩擦力过度 ②小车的质量过小或托盘与槽码的质量过大，不再满足m≪M ③a­ (3)0.85 5
考点二
例4 解析：(1)使小车沿倾角合适的斜面运动，若小车所受重力沿斜面的分力刚好等于小车所受的摩擦力，则小车受到的力可等效为只受绳的拉力，A正确；若斜面倾角过大，重力沿斜面的分力大于小车所受的摩擦力，则小车所受合力将大于绳的拉力，B错误；根据牛顿第二定律mg＝(m＋M)a，F＝Ma，解得F＝mg，当m≪M时F＝mg，只有当砂和桶的总质量远小于小车的质量时，砂和桶的总重力才近似等于绳的拉力，C错误，D正确．故选AD.
(2)由题意可知，该装置已经平衡了摩擦力，则小车所受合力等于2F
根据牛顿第二定律得2F＝Ma
整理得a＝F
根据图像得＝
解得M＝0.4 kg.
(3)相邻计数点间的时间间隔为T＝5×0.02 s＝0.1 s
根据Δx＝aT2，运用逐差法得，则有a＝＝×10－2 m/s2＝2.00 m/s2
若交流电源的实际频率偏大，则打点周期偏小，打点周期T的测量值大于真实值，加速度的真实值偏大，则小车加速度的测量值比真实值偏小．
答案：(1)AD (2)2F 0.4 (3)2.00 偏小
例5 解析：(1)初始时弹簧的伸长量为5.00 cm，结合图乙可读出弹簧弹力为0.610 N，由F＝kx可得弹簧的劲度系数k＝12 N/m.(2)根据牛顿第二定律F＝ma，结合图丙可得a­F图线Ⅰ斜率的倒数表示滑块与加速度传感器的质量，代入数据得m＝0.20 kg.(3)同理图像Ⅱ斜率的倒数＝m＋m测，得m测＝0.13 kg.
答案：(1)12 (2)0.20 (3)0.13
例6 解析：(1)实验研究加速度与力的关系，研究加速度与合力正比关系，只需控制小车质量不变即可，不须测出小车的质量，故选B；
(2)小车经过光电门的速度为v＝
由运动学公式v2＝2ax
联立可得小车的加速度a＝
所以需要测量小车释放点到光电门的距离x和遮光条的宽度d；
(3)钩码在重力和拉力作用下向下做匀加速直线运动，加速度方向竖直向下，根据牛顿第二定律可知钩码的拉力小于钩码的重力，而钩码的拉力大小等于小车绳子拉力的大小，所以实际小车受到的拉力小于钩码的总重力；
(4)细线平行时T－μmg＝ma1
若滑轮偏低导致细线与轨道不平行，受力方向如图所示
由牛顿第二定律有T cs β－μ(mg＋T sin β)＝ma2，所以有a1>a2.
答案：(1)B (2)①小车释放点到光电门的距离x ②遮光条的宽度d (3)钩码有向下的加速度，拉力小于重力 (4)大于
例7 解析：(1)测量时间是通过小球落地计算，小球的底端先落地，所以应测量到小球底端距离，而不是小球的球心．那么图乙刻度尺读数为hA＝78.5 cm.
(2)由图丙可知，A、B两球落地时间差为0.50 s，A球先下落，时间短，则B球下落时间为tB＝0.90 s
即物块加速运动的时间为0.90 s.
若将手机放在靠近小球A的地面上测量物块加速运动的时间，测量时间为A、B落地时间差和B落地后声音传过来时间之和，故测量结果偏大．
(3)物块和小球B一起做匀加速直线运动，由匀变速直线运动位移时间关系有hB＝at2
由牛顿第二定律有mg－μMg＝(m＋M)a
整理可得hB＝·t2
结合hB­t2图像可得k＝
解得μ＝.
答案：(1)78.5(78.4或78.6) (2)0.90 偏大 (3)
摩擦力如
何被平衡
垫高长木板远离滑轮的一端
平衡摩擦
力的目的
用小车所受的拉力替代合力
平衡摩擦
力的原理
mg sin θ＝Ff，改变小车的质量时，不需重新平衡摩擦力
计数点
A
B
C
D
E
位置坐标(cm)
4.50
5.50
7.30
9.90
13.3
