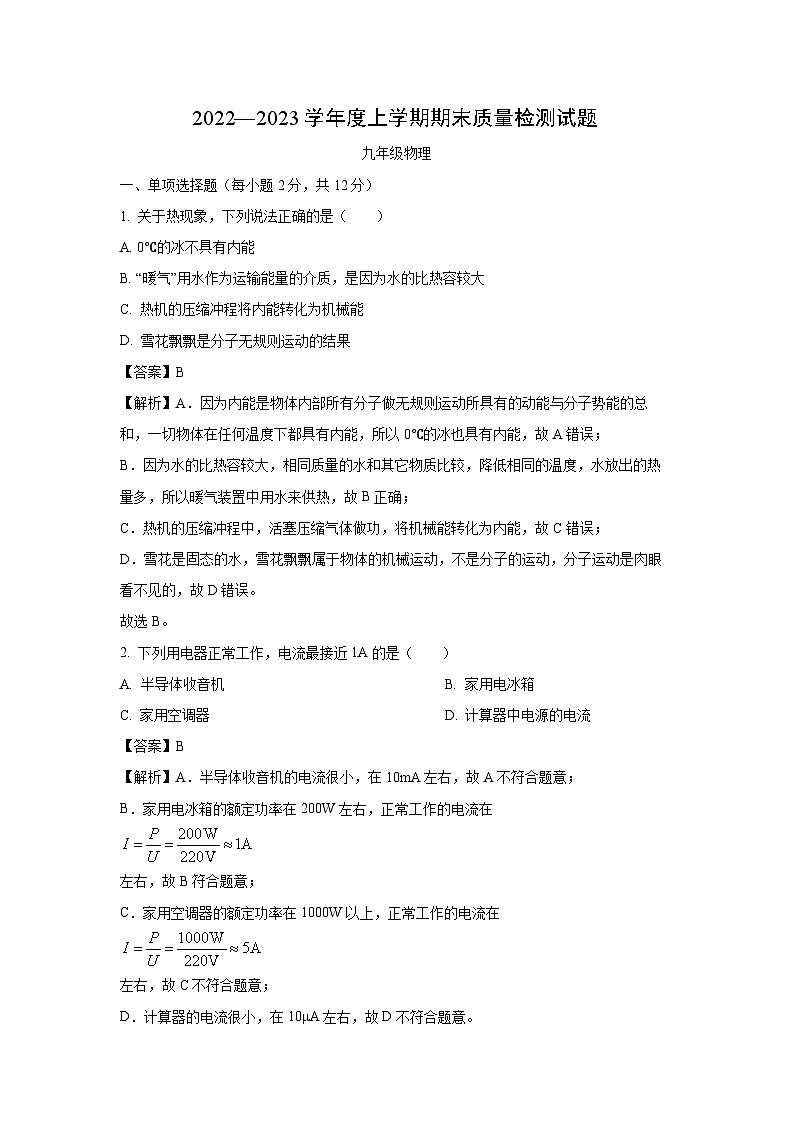

一、单项选择题（每小题2分，共12分）
1. 关于热现象，下列说法正确的是（ ）
A. 0℃的冰不具有内能
B. “暖气”用水作为运输能量的介质，是因为水的比热容较大
C. 热机的压缩冲程将内能转化为机械能
D. 雪花飘飘是分子无规则运动的结果
【答案】B
【解析】A．因为内能是物体内部所有分子做无规则运动所具有的动能与分子势能的总和，一切物体在任何温度下都具有内能，所以0℃的冰也具有内能，故A错误；
B．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热，故B正确；
C．热机的压缩冲程中，活塞压缩气体做功，将机械能转化为内能，故C错误；
D．雪花是固态的水，雪花飘飘属于物体的机械运动，不是分子的运动，分子运动是肉眼看不见的，故D错误。
故选B。
2. 下列用电器正常工作，电流最接近1A的是（ ）
A. 半导体收音机B. 家用电冰箱
C. 家用空调器D. 计算器中电源的电流
【答案】B
【解析】A．半导体收音机的电流很小，在10mA左右，故A不符合题意；
B．家用电冰箱的额定功率在200W左右，正常工作的电流在
左右，故B符合题意；
C．家用空调器的额定功率在1000W以上，正常工作的电流在
左右，故C不符合题意；
D．计算器的电流很小，在10μA左右，故D不符合题意。

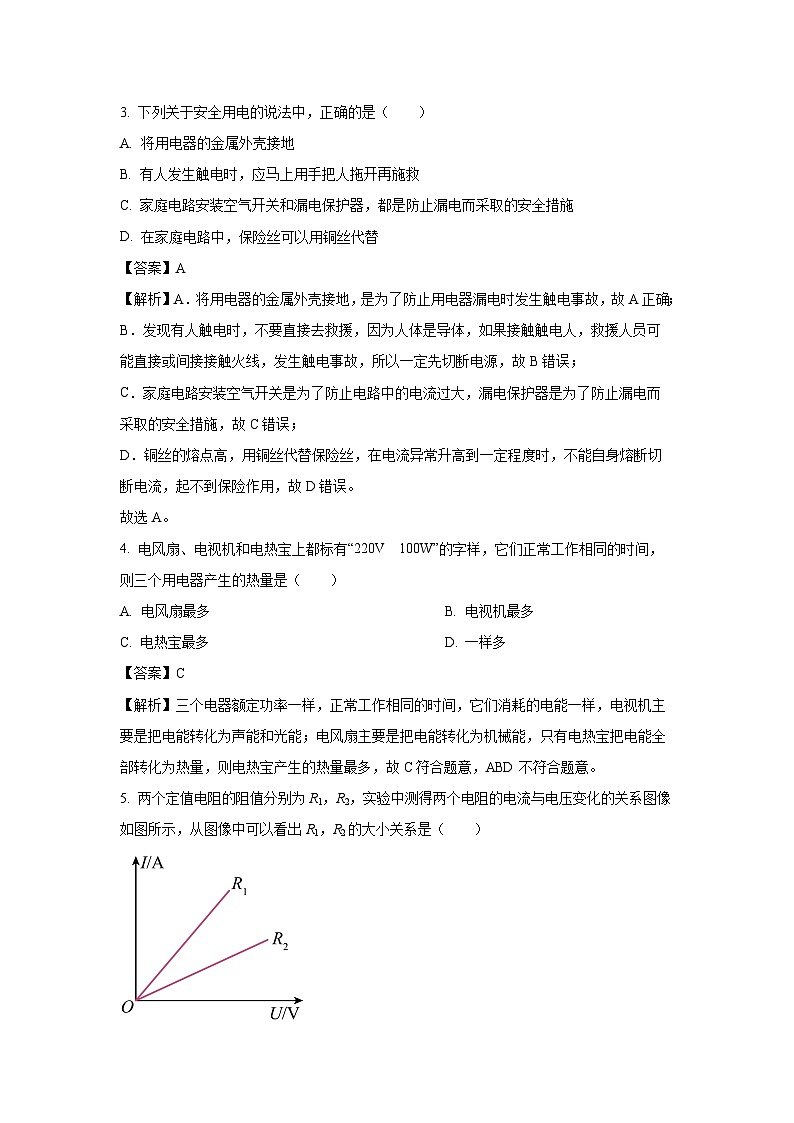

3. 下列关于安全用电的说法中，正确的是（ ）
A. 将用电器的金属外壳接地
B. 有人发生触电时，应马上用手把人拖开再施救
C. 家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
D. 在家庭电路中，保险丝可以用铜丝代替
【答案】A
【解析】A．将用电器的金属外壳接地，是为了防止用电器漏电时发生触电事故，故A正确；
B．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B错误；
C．家庭电路安装空气开关是为了防止电路中的电流过大，漏电保护器是为了防止漏电而采取的安全措施，故C错误；
D．铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定程度时，不能自身熔断切断电流，起不到保险作用，故D错误。
故选A。
4. 电风扇、电视机和电热宝上都标有“220V 100W”的字样，它们正常工作相同的时间，则三个用电器产生的热量是（ ）
A. 电风扇最多B. 电视机最多
C. 电热宝最多D. 一样多
【答案】C
【解析】三个电器额定功率一样，正常工作相同的时间，它们消耗的电能一样，电视机主要是把电能转化为声能和光能；电风扇主要是把电能转化为机械能，只有电热宝把电能全部转化为热量，则电热宝产生的热量最多，故C符合题意，ABD不符合题意。
5. 两个定值电阻的阻值分别为R1，R2，实验中测得两个电阻的电流与电压变化的关系图像如图所示，从图像中可以看出R1，R2的大小关系是（ ）

A. R1>R2B. R1【答案】B
【解析】由图像可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，由可知R1，R2的大小关系是
R16. 如图所示电路，当滑片P向左移动时，下列说法正确的是（ ）
A. 电流表示数变大B. 电压表示数变大
C. 电路的总功率变大D. 电流表示数变小
【答案】D
【解析】由电路图可知,灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测滑动变阻器R支路的电流，电压表测电源的电压。因电源的电压不变，电压表的示数不变，滑片向左移动时，滑动变阻器R接入电路的阻值变大，由可知，通过变阻器R的电流变小，即A2示数变小；因并联电路中各支路独立工作、互不影响，滑片移动时通过L的电流不变，则干路中的电流变小，电流表A1示数变小，由可知，电路的总功率变小。
二、填空题（每空1分，共18分）
7. 将鸭蛋放入盐水中，过一段时间鸭蛋变咸了，这是______现象，造成这种现象的原因之一是分子间有______。
【答案】扩散 间隙
【解析】[1][2]将鸭蛋放在盐水中一段时间，鸭蛋就变咸了，这属于扩散现象，说明盐水分子不停做无规则运动；由于分子间有间隙，盐水分子在不停地做无规则运动，进入到鸭蛋的分子间隙中。
8. 在家庭电路中，控制用电器的开关与用电器之间是_____联连接的。炎热的夏天，小明家里开着空调，当小明妈妈把电烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是______________。
【答案】串 烤箱的功率过大（或烤箱短路）
【解析】[1]在家庭电路中，各用电器之间以及插座之间都是并联连接的，这样它们才能独立工作，互不影响。同时，为了控制用电器的开关，开关需要与用电器串联连接，这样才能实现开关对用电器的控制。
[2]当小明妈妈把电烤箱插头插进插座时，空气开关立刻“跳闸”，这说明电路中的电流过大。电流过大的原因主要有两个：其原因可能是烤箱的功率过大，造成总功率过大，也有可能是烤箱短路。
9. 有一款USB迷你型小风扇，说明书上标有“6V 3W”字样，电动机线圈电阻为0.1Ω．则小风扇正常工作时通过线圈的电流是_____A，通电2min电流通过电动机线圈产生的热量为______J。
【答案】0.5 3
【解析】[1]由P=UI可得，小风扇正常工作时通过线圈电流
[2]通电2min电流通过电动机线圈产生的热量
10. 如图所示为家庭电路的两孔插座，正常情况下两个插孔之间的电压为______V，人手握的装置可以辨别火线和零线，其名称是_______。
【答案】220 测电笔
【解析】[1]在家庭电路中，两孔插座的两个插孔分别连接的是火线和零线。在正常情况下，火线与零线之间的电压是220V，因此两个插孔之间的电压也是220V。
[2]了辨别火线和零线，我们通常使用一种叫做测电笔的装置。测电笔的设计使得当它的笔尖接触火线时，氖管会发光，从而可以判断出哪根是火线。因此，人手握的装置就是测电笔。
11. 如图所示是某款压力秤的内部电路图。电源电压U=9V，R0=5Ω，R为压敏电阻，其阻值随所受压力变化情况如表格所示。开关闭合后，当压力增大时，电路中的电流将______；若电压表的示数为5V，则压力为_____N。
【答案】变大 100
【解析】[1]由电路图可知，电阻R0和压敏电阻R串联，当压力增大时，由表格可知压敏电阻R变小，则总电阻变小，因为电源电压不变，由可知，电路中的电流变大。
[2]从电路图可知，电压表测电阻R0两端的电压，当电压表的示数为5V时，电路中的电流为
压敏电阻R两端的电压是
压敏电阻R的阻值是
由表格可知压敏电阻R受到的压力为100N。
12. 某品牌冰箱铭牌如图所示。
（1）这只冰箱在“额定耗电量”下工作，冰箱一天实际工作______h；
（2）将该冰箱单独接入家庭电路中，冰箱压缩机每启动一次工作12min，家中电能表标有“3000imp/kW·h”字样，则该冰箱压缩机每启动工作一次电能表的闪烁灯闪烁______次。
【答案】（1）6 （2）90
【解析】（1）[1]冰箱一天实际工作的时间
（2）[2]冰箱压缩机每启动一次工作12min消耗的电能
指示灯闪烁的次数
13. 近年来许多重大火灾都是因为线路故障造成的。一个原因是导线连接处接触不良，连接不良处的电阻______，根据焦耳定律，连接不良处产生热量增多，引发火灾；另一个原因是线路严重老化引发绝缘皮破损，通电时导线间容易发生_______，导致线路中电流过大，根据焦耳定律，线路中产生热量增多，酿成火灾。
【答案】增大 短路
【解析】[1]当导线连接处接触不良时，由于接触面积减小，接触电阻会增大。根据焦耳定律可知，在电流和通电时间相同的情况下，电阻越大，产生的热量就越多。因此，连接不良处由于电阻增大，产生的热量也会增多，容易引发火灾。
[2]线路严重老化时，绝缘皮可能会破损。这样，在通电时，导线之间就容易发生短路现象。短路时，电流会绕过正常的电路路径，直接通过破损处形成回路，导致线路中的电流过大。同样根据焦耳定律，电流过大时，线路中产生的热量也会增多，容易酿成火灾。
14. 如图所示的电路中，电源电压不变，分别标有“”、“”字样。当开关断开，甲、乙两表都为电流表时，电路元件正常工作，则通过两电阻的电流之比______；当开关S闭合，甲、乙两表都为电压表时，为了保护电路元件安全，电源两端的电压不能超过______V。
【答案】3∶1 12
【解析】[1]由图可知，当开关S断开，甲、乙两表都为电流表时，R1、R2并联，它们两端的电压相等，由欧姆定律可知，在电压一定时，电流跟电阻成反比，即
[2]当开关S闭合，甲、乙两表都为电压表时，R1、R2串联，为了保护电路元件安全，电路中的电流最大为0.6A，电源两端的电压不能超过
15. 如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡正常发光，图乙是通过电阻R与灯泡L的I-U关系图像。则电阻R的阻值为______Ω；小灯泡正常发光100s，电流通过整个电路所做的总功为________J。
【答案】2.5 140
【解析】[1]由甲图可知小灯泡与电阻串联，当小灯泡正常发光时，小灯泡两端的电压为其额定电压2.5V，由图乙可知，此时电路中的电流为0.4A，此时R两端电压为1V，则电阻R的阻值为
[2]电源电压
此时整个电路所做的总功为
三、计算题（每题5分，共计10分）
16. 如图所示电路，，开关闭合时，电流表的示数为，求：
（1）电源电压；
（2）干路中的电流。
【答案】（1）6V；（2）0.5A
【解析】解：（1）由图可知，两电阻并联，电流表测R1的电流，各支路电压等于电源电压，则电源电压为
（2）通过R2的电流为
并联电路中，干路中的电流等于各支路电流之和，故干路中的电流为
答：（1）电源电压是6V；
（2）干路中的电流是0.5A。
17. 某电水壶的额定功率为1100W，正常工作时的电流为5A。求：
（1）电水壶的额定电压；
（2）电水壶正常工作60s电流产生的热量。
【答案】（1）220V；（2）66000J
【解析】解：（1）电水壶的额定电压
（2）电水壶正常工作60s电流产生的热量是
答：（1）电水壶的额定电压是220V；
（2）电水壶正常工作60s电流产生的热量是66000J。
四、简答题（每题2分，共6分）
18. 小明去超市买水果时发现，薄膜塑料袋的袋口合在一起，有时很难分开。如果把塑料袋在衣服上摩擦几下，就容易分开了，这是为什么？
【答案】见解析
【解析】塑料袋在衣服上摩擦，由于摩擦起电，使塑料袋带上同种电荷，由于同种电荷相互排斥，所以就容易分开了。
19. 大功率的用电器，其电源线通常都比较粗。请解释其中的道理。
【答案】见解析
【解析】由公式可知，在额定电压相同的情况下，用电器的额定功率越大，它正常工作时的电流也越大，与之相串联的电源线中通过的电流越大，由公式可知，在导线的电阻和通电时间一定时，电流越大产生的热量越多，因此，要想使导线产生的热量减小，就要设法使其电阻变小，而在导线的长度和材料一定时，导线越粗，电阻就越小，所以大功率的用电器的电源线都很粗。
20. 夏天房间里的空调温度调得越低，空调消耗的电能越多。请你从电功率的角度解释原因。
【答案】见详解
【解析】空调的工作原理是通过制冷剂的循环来降低室内温度。当我们将空调的温度设定得更低时，空调需要更频繁地启动制冷循环，以保持室内温度达到我们设定的低温。
从电功率角度来看，空调在制冷循环中需要消耗一定的电能来驱动制冷剂循环、风扇运转等。当空调频繁启动制冷循环时，其电功率会增加。所以，夏天房间里的空调温度调得越低，空调为了维持这个低温就需要更频繁地启动制冷循环，从而导致其电功率增加，进而在相同时间消耗的电能也就越多。
五、作图与实验题（每图2分，每空1分，共24分）
21. 在图中的“○”内，填上合适的电表符号，使开关闭合时，与并联。
【答案】
【解析】由题意可知，两电阻并联，则电流必须能分别流入两电阻中再汇合，故上面的圆圈内为电压表；而为了使电阻R2的电流能够流回负极，则下面的圆圈为电流表。如图所示：
22. 图所示家庭电路，开关控制灯泡，请将开关和灯泡正确接入电路。
【答案】
【解析】开关控制灯泡，开关接在火线和灯泡之间，所以火线接开关，零线接入灯的螺旋套，如图所示：
23. 如图所示，在试管内装些水，用橡皮塞塞住，用酒精灯给试管内的水加热，加热至水沸腾后会看到塞子被弹出。在这个过程中，水蒸气膨胀对橡皮塞______，水蒸气的内能______（填“变大”“变小”或“不变”）；被弹出的橡皮塞表面附有水珠，这是因为分子之间存在______。
【答案】做功 变小 引力
【解析】[1][2]水蒸气膨胀对橡皮塞做功，水蒸气的内能转化为橡皮塞的机械能，水蒸气的内能减小。
[3]被弹出的橡皮塞表面附有水珠，这是因为分子之间存在引力。
24. 如图所示，将铅笔芯接在a、b之间灯泡发光，说明铅笔芯是______（填“导体”或“绝缘体”）；将不同的导体分别接在a、b之间，通过观察比较____________来判断不同导体电阻的大小，若两个导体的电阻差异不大，可以在电路中串联一个_______，作进一步判断。
【答案】导体 灯泡的亮度 电流表
【解析】[1]将铅笔芯接在a、b之间灯泡发光，说明铅笔芯是导体。
[2]将不同的导体分别接在a、b之间，通过观察比较灯泡的亮度来判断不同导体电阻的大小，灯泡越亮，说明电路中的电流越大，导体的电阻越小。
[3]若两个导体的电阻差异不大，即电路中电流相差不大，灯泡的亮度变化不明显，则可以在电路中串联一个电流表，作进一步判断。
25. 图甲是“探究电流和电压的关系”的实验装置，电源电压为3V。
（1）闭合开关前，滑动变阻器的滑片应处于______（填图中字母）端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻______；
（3）排除故障后，正确连接电路。闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成I-U图像，如图乙所示。分析图像可以得出结论：当电阻一定时，通过导体的电流与导体两端的电压成_______，滑动变阻器的最大阻值至少为_____Ω；
【答案】（1）A （2）断路 （3）正比 20
【解析】（1）[1]为保护电路，闭合开关前，滑动变阻器的滑片应处于阻值最大处，即A端。
（2）[2]闭合开关，发现电压表有示数，电流表无示数，说明电路中有断路，且断路在电压表并联的部分之内；移动滑动变阻器的滑片时，两块电表示数均没有变化，说明滑动变阻器没有起到改变电阻的作用，则电路故障可能是定值电阻断路。
（3）[3]分析图像可以得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
[4]由图像可知，当电路中电流最小为0.1A时，滑动变阻器接入电路中的电阻值最大，此时电压表的示数为1V，则滑动变阻器两端的电压为
此时滑动变阻器接入电路的阻值为
则滑动变阻器的最大阻值至少为20Ω。
26. 在“测量小灯泡的电功率”实验中，电源为三节新干电池，小灯泡的额定电压为2.5V。
（1）图甲所示的电路是小明连接的实验电路，其中有一根导线连接错误。请你在错误的导线上打“×”，并画出正确的连线；_________
（2）改正接线错误后，正确连接电路，闭合开关，发现小灯泡不发光，他接下来应该进行的操作是__________，观察灯泡是否发光；若进行上述正确操作后，发现灯泡仍然不发光，电压表无示数，电流表有示数，则故障原因可能是小灯泡________；
（3）进行实验，并根据实验数据绘出图乙所示的灯泡I-U图像，计算出小灯泡的额定功率是______W；分析图像还可知：灯丝电阻随温度的升高而______；
（4）实验中，小明先测出小灯泡的额定功率，此时滑动变阻器消耗的电功率为；又调节滑动变阻器测出实际电流为额定电流一半时的实际电功率，此时滑动变阻器消耗的电功率为，分析图像可知：________；
（5）实验中多次测量的目的是（ ）
A．求平均值减小误差
B．测量不同电压下的实际电功率，寻找灯泡亮度与实际电功率之间的普遍规律
【答案】（1） （2）移动滑动变阻器滑片 短路 （3）1 增大 （4）1：1 （5）B
【解析】（1）[1]根据电路图可知，电压表串联在电路中，灯泡和滑动变阻器并联。测小灯泡电功率时，电压表应与灯泡并联，滑动变阻器应与灯泡串联，如图所示：
（2）[2][3]闭合开关，发现小灯泡不发光，接下来应该进行的操作是移动滑动变阻器滑片，观察灯泡是否发光；若进行上述正确操作后，发现灯泡仍然不发光，电流表有示数，则电路为通路。电压表无示数，则故障原因可能是与电压表并联的小灯泡短路。
（3）[4]由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.4A，则灯泡的额定功率
P=UI=2.5V×0.4A=1W
[5]由图像可知，灯泡两端的电压和电流增大时，灯泡的实际功率变大，温度升高，电压和电流的比值增大，即灯泡的电阻增大，所以灯丝电阻随温度的升高而增大。
（4）[6]由图像可知，灯泡的额定电流为0.4A，当灯泡实际电流为额定电流一半时，电路中电流为0.2A，灯泡两端的电压为0.5V，滑动变阻器两端的电压为
U滑=4.5V−0.5V=4V
由P=UI可知，此时滑动变阻器消耗的功率
P2=U滑I实=4V×0.2A=0.8W
当灯泡正常发光时，滑动变阻器两端的电压
U滑′=4.5V−2.5V=2V
此时滑动变阻器消耗的功率
P1=U滑′I额=2V×0.4A=0.8W
所以
（5）[7]因灯泡的电阻发生变化，其实际电功率也发生变化，求平均值没有实际意义。实验中多次测量的目的是测量不同电压下的实际电功率，寻找灯泡亮度与实际电功率之间的普遍规律，故B正确。
27. 小明用如图所示的电路来测量未知电阻的阻值，阻值已知，请你将实验过程补充完整。
（1）按图连接电路，断开开关，记录电流表示数为；
（2）________，记录电流表的示数为；
（3）待测电阻的表达式：________。（用表示）
【答案】（2）闭合开关 （3）
【解析】（2）[1]断开开关，记录电流表的示数为I1，此时电路中只有Rx工作，则电流表测量Rx通过的电流Ix=I1；闭合开关，记录电流表的示数为I2，此时两电阻并联，电流表测干路电流，则通过R0的电流
（3）[2]两电阻并联，并联电路电压相等。则Rx两端的电压
则待测电阻
F/N
20
40
60
80
100
R/Ω
12
10
8
6
4
容积（L）
175
功率（W）
150
额定耗电量（kW·h/24h）
0.9
额定电压（V）
220
