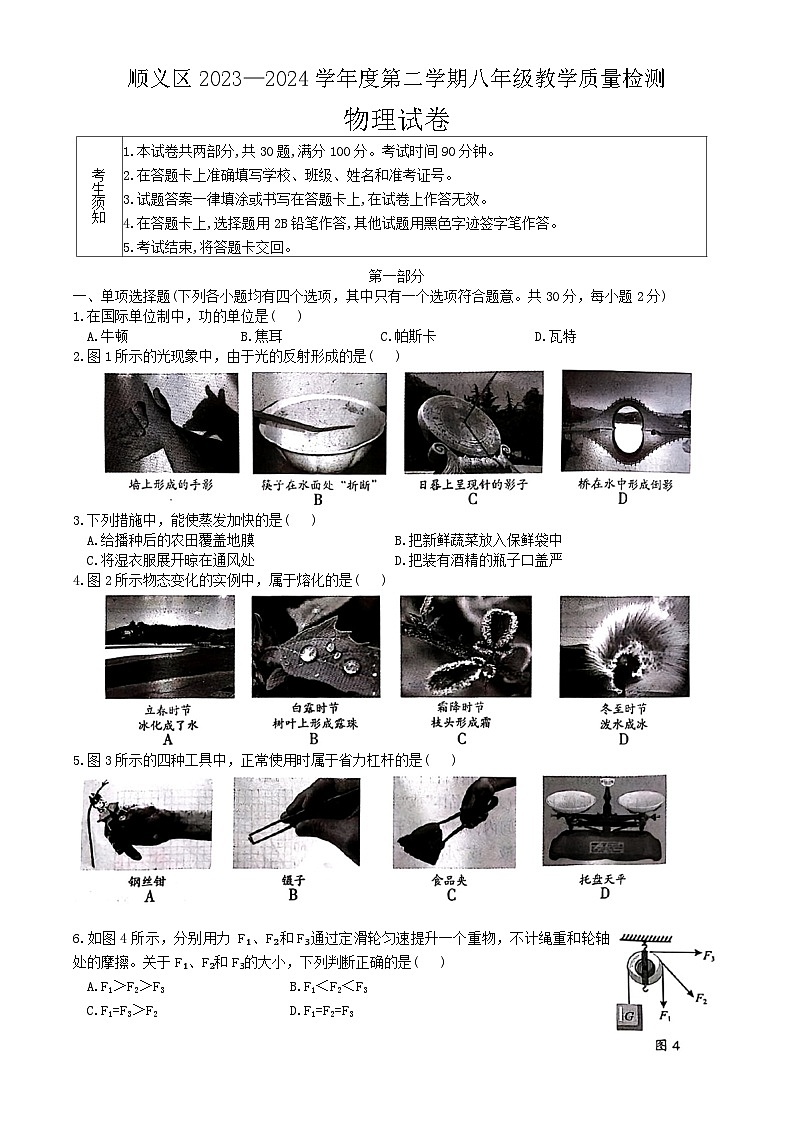

北京市顺义区2023-2024学年下学期八年级物理期末试卷
展开
这是一份北京市顺义区2023-2024学年下学期八年级物理期末试卷，文件包含北京市顺义区2023-2024学年下学期八年级物理期末试卷docx、北京市顺义区2023-2024学年下学期八年级物理期末试卷pdf等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
第一部分
一、单项选择题(下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分)
1.在国际单位制中，功的单位是( )
A.牛顿 B.焦耳 C.帕斯卡 D.瓦特
2.图1所示的光现象中，由于光的反射形成的是( )
3.下列措施中，能使蒸发加快的是( )
A.给播种后的农田覆盖地膜 B.把新鲜蔬菜放入保鲜袋中
C.将湿衣服展开晾在通风处 D.把装有酒精的瓶子口盖严
4.图2所示物态变化的实例中，属于熔化的是( )
5.图3所示的四种工具中，正常使用时属于省力杠杆的是( )
6.如图4所示，分别用力 F₁、F₂和F₃通过定滑轮匀速提升一个重物，不计绳重和轮轴处的摩擦。关于F₁、F₂和F₃的大小，下列判断正确的是( )
A.F1＞F2＞F3 B.F1＜F2＜F3
C.F1=F3＞F2 D.F1=F2=F3

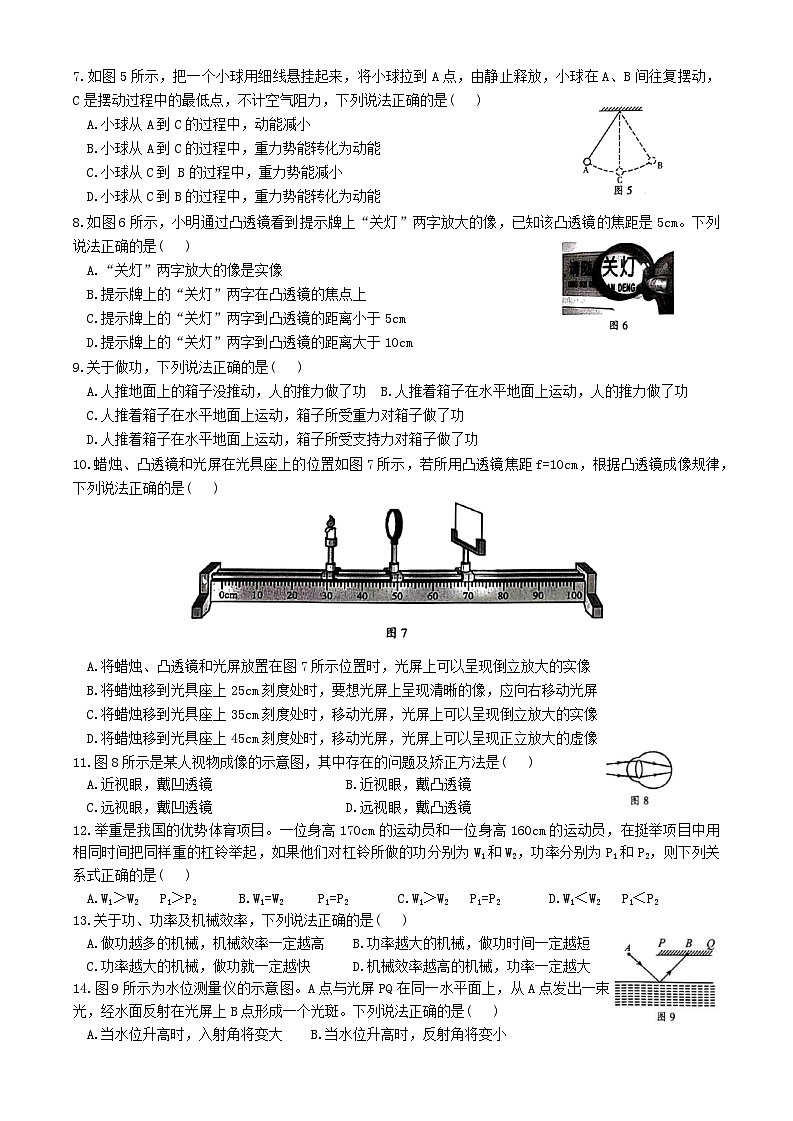

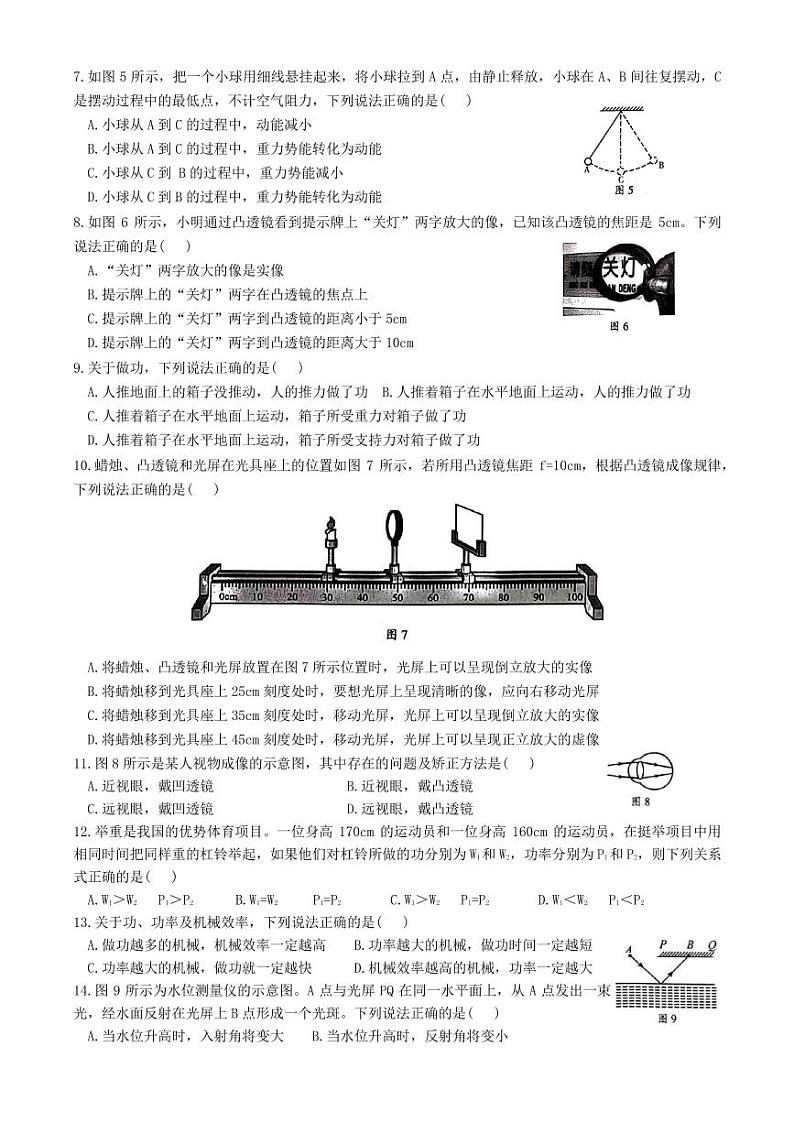

7.如图5所示，把一个小球用细线悬挂起来，将小球拉到A点，由静止释放，小球在A、B间往复摆动，C是摆动过程中的最低点，不计空气阻力，下列说法正确的是( )
A.小球从A到C的过程中，动能减小
B.小球从A到C的过程中，重力势能转化为动能
C.小球从C到 B的过程中，重力势能减小
D.小球从C到B的过程中，重力势能转化为动能
8.如图6所示，小明通过凸透镜看到提示牌上“关灯”两字放大的像，已知该凸透镜的焦距是5cm。下列说法正确的是( )
A.“关灯”两字放大的像是实像
B.提示牌上的“关灯”两字在凸透镜的焦点上
C.提示牌上的“关灯”两字到凸透镜的距离小于5cm
D.提示牌上的“关灯”两字到凸透镜的距离大于10cm
9.关于做功，下列说法正确的是( )
A.人推地面上的箱子没推动，人的推力做了功 B.人推着箱子在水平地面上运动，人的推力做了功
C.人推着箱子在水平地面上运动，箱子所受重力对箱子做了功
D.人推着箱子在水平地面上运动，箱子所受支持力对箱子做了功
10.蜡烛、凸透镜和光屏在光具座上的位置如图7所示，若所用凸透镜焦距f=10cm，根据凸透镜成像规律，下列说法正确的是( )
A.将蜡烛、凸透镜和光屏放置在图7所示位置时，光屏上可以呈现倒立放大的实像
B.将蜡烛移到光具座上25cm刻度处时，要想光屏上呈现清晰的像，应向右移动光屏
C.将蜡烛移到光具座上35cm刻度处时，移动光屏，光屏上可以呈现倒立放大的实像
D.将蜡烛移到光具座上45cm刻度处时，移动光屏，光屏上可以呈现正立放大的虚像
11.图8所示是某人视物成像的示意图，其中存在的问题及矫正方法是( )
A.近视眼，戴凹透镜 B.近视眼，戴凸透镜
C.远视眼，戴凹透镜 D.远视眼，戴凸透镜
12.举重是我国的优势体育项目。一位身高170cm的运动员和一位身高160cm的运动员，在挺举项目中用相同时间把同样重的杠铃举起，如果他们对杠铃所做的功分别为W1和W2，功率分别为P1和P2，则下列关系式正确的是( )
A.W1＞W2 P1＞P2 B.W1=W2 P1=P2 C.W1＞W2 P1=P2 D.W1＜W2 P1＜P2
13.关于功、功率及机械效率，下列说法正确的是( )
A.做功越多的机械，机械效率一定越高 B.功率越大的机械，做功时间一定越短
C.功率越大的机械，做功就一定越快 D.机械效率越高的机械，功率一定越大
14.图9所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出一束光，经水面反射在光屏上B点形成一个光斑。下列说法正确的是( )
A.当水位升高时，入射角将变大 B.当水位升高时，反射角将变小
C.当水位降低时，光斑向B点左侧移动 D.当水位降低时，光斑向B点右侧移动

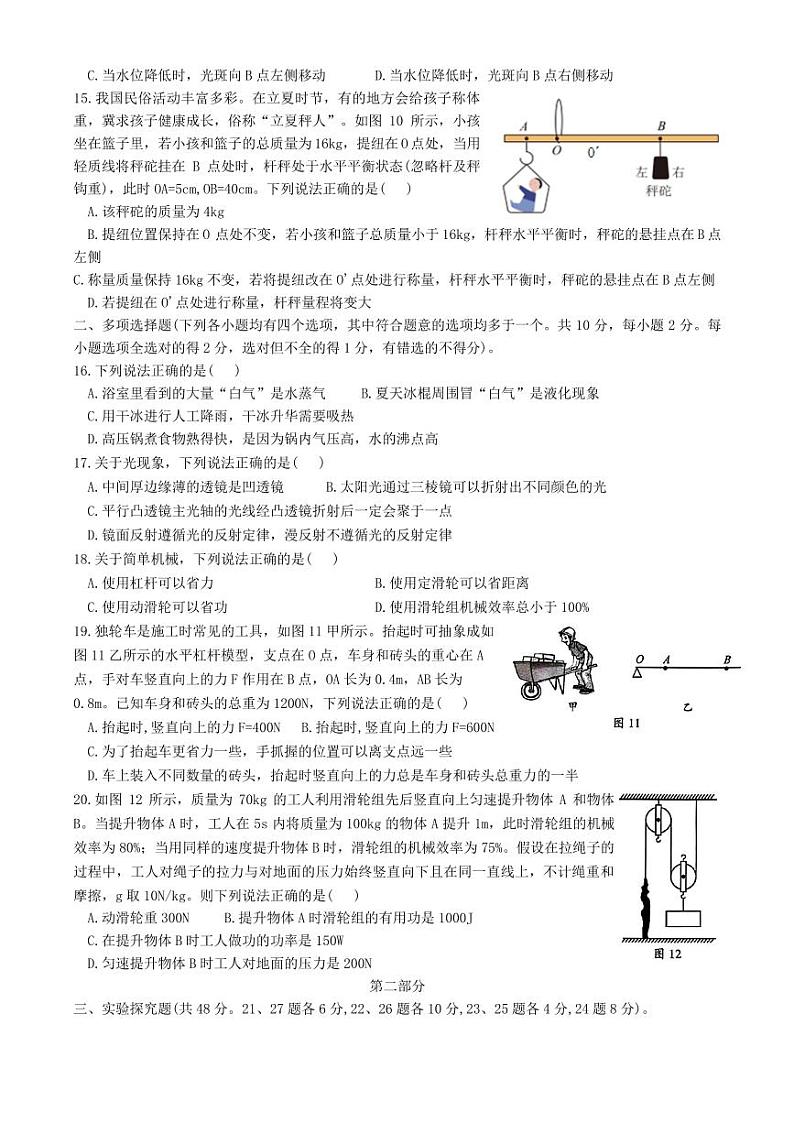

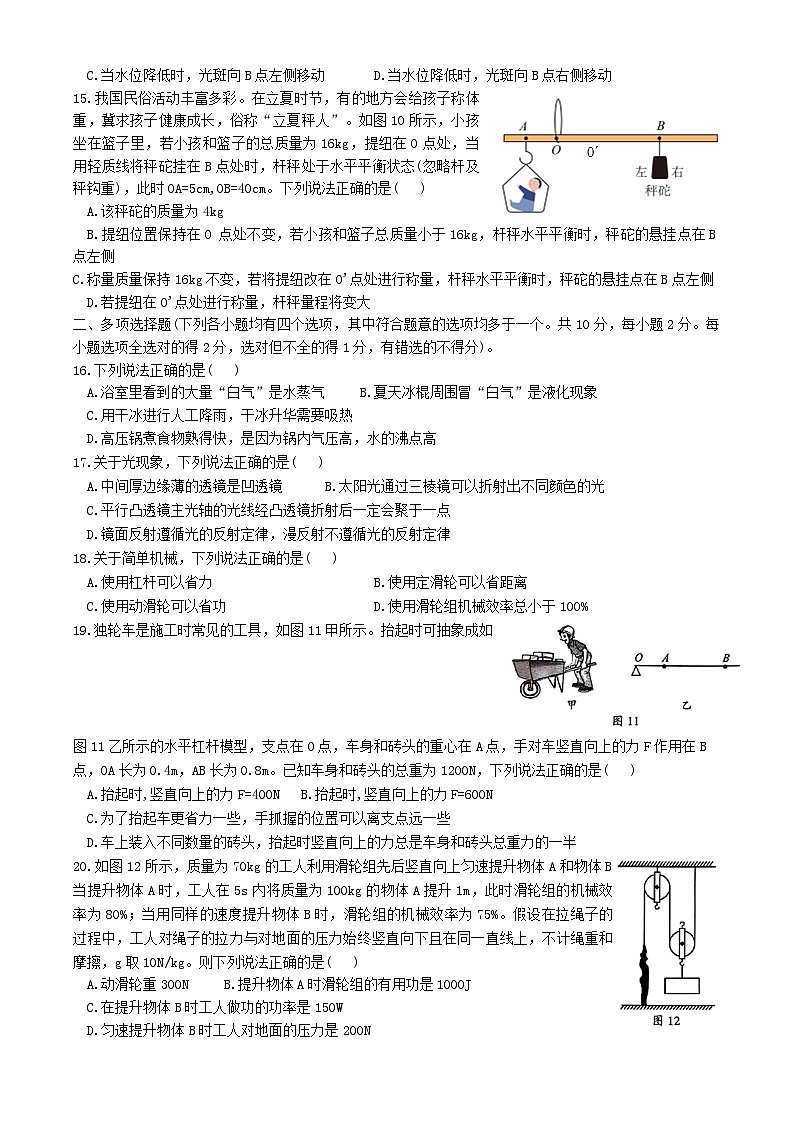

15.我国民俗活动丰富多彩。在立夏时节，有的地方会给孩子称体重，冀求孩子健康成长，俗称“立夏秤人”。如图10所示，小孩坐在篮子里，若小孩和篮子的总质量为16kg，提纽在O点处，当用轻质线将秤砣挂在B点处时，杆秤处于水平平衡状态(忽略杆及秤钩重)，此时OA=5cm,OB=40cm。下列说法正确的是( )
A.该秤砣的质量为4kg
B.提纽位置保持在O 点处不变，若小孩和篮子总质量小于16kg，杆秤水平平衡时，秤砣的悬挂点在B点左侧
C.称量质量保持16kg不变，若将提纽改在O'点处进行称量，杆秤水平平衡时，秤砣的悬挂点在B点左侧
D.若提纽在O'点处进行称量，杆秤量程将变大
二、多项选择题(下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分)。
16.下列说法正确的是( )
A.浴室里看到的大量“白气”是水蒸气 B.夏天冰棍周围冒“白气”是液化现象
C.用干冰进行人工降雨，干冰升华需要吸热
D.高压锅煮食物熟得快，是因为锅内气压高，水的沸点高
17.关于光现象，下列说法正确的是( )
A.中间厚边缘薄的透镜是凹透镜 B.太阳光通过三棱镜可以折射出不同颜色的光
C.平行凸透镜主光轴的光线经凸透镜折射后一定会聚于一点
D.镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
18.关于简单机械，下列说法正确的是( )
A.使用杠杆可以省力 B.使用定滑轮可以省距离
C.使用动滑轮可以省功 D.使用滑轮组机械效率总小于100%
19.独轮车是施工时常见的工具，如图11甲所示。抬起时可抽象成如图11乙所示的水平杠杆模型，支点在O点，车身和砖头的重心在A点，手对车竖直向上的力F作用在B点，OA长为0.4m，AB长为0.8m。已知车身和砖头的总重为1200N，下列说法正确的是( )
A.抬起时,竖直向上的力F=400N B.抬起时,竖直向上的力F=600N
C.为了抬起车更省力一些，手抓握的位置可以离支点远一些
D.车上装入不同数量的砖头，抬起时竖直向上的力总是车身和砖头总重力的一半
20.如图12所示，质量为70kg的工人利用滑轮组先后竖直向上匀速提升物体A和物体B。当提升物体A时，工人在5s内将质量为100kg的物体A提升1m，此时滑轮组的机械效率为80%；当用同样的速度提升物体B时，滑轮组的机械效率为75%。假设在拉绳子的过程中，工人对绳子的拉力与对地面的压力始终竖直向下且在同一直线上，不计绳重和摩擦，g取10N/kg。则下列说法正确的是( )
A.动滑轮重300N B.提升物体A时滑轮组的有用功是1000J
C.在提升物体B时工人做功的功率是150W
D.匀速提升物体B时工人对地面的压力是200N
第二部分
三、实验探究题(共48分。21、27题各6分,22、26题各10分,23、25题各4分,24题8分)。
21.小刚学完晶体熔化特点后，想用加热的方法判断某种物质是否为晶体。对该固体物质持续加热直至其完全熔化，根据记录的实验数据绘制的图象如图13所示，其中第8min到第39min是熔化过程。请回答下列问题：
（1）此物质属于 (选填“晶体”或“非晶体”)；
（2）在20～30min时间内,该物质处于 (选填“固”、“液”或“固液共存”)态，且 (选填“吸收”或“放出”)热量，温度不变。
22.小明通过图14所示器材来探究“水沸腾过程中温度随加热时间变化的规律”。
（1）除了图14中所示的器材，还需要一个测量仪器是 。组装器材的顺序是 (选填“自下而上”或“自上而下”)。
（2）组装好实验器材后开始加热，某时刻温度计示数如图14所示，此时水的温度为 ℃。
（3）加热过程中能够判断水沸腾的现象是： 。
（4）待水沸腾后，测量并记录了实验数据，如下表所示，请根据表中的数据归纳出实验结论： 。
23.小力在探究“杠杆平衡时，阻力和阻力臂一定，动力臂和动力的关系”实验中，用到刻度尺、钩码若干(每个钩码重0.5N)和图15所示装置。主要实验步骤如下：
（1）如图15甲所示，为使杠杆在水平位置平衡，需要将平衡螺母向 (选填“左”或“右”)调节。
（2）杠杆水平平衡后，在杠杆上的A点悬挂3个钩码，如图15乙所示，将杠杆受到三个钩码的拉力作为阻力F2，用刻度尺测出阻力臂L2；将两个钩码挂在杠杆支点右侧，将杠杆受到两个钩码的拉力作为动力
F1，调节钩码的位置，使杠杆再次在水平位置平衡， ，将数据记录在表格中。
（3）保持阻力F₂和阻力臂L₂不变，改变支点右侧钩码个数，仿照步骤（2）再做5次实验，将数据记录在表格中。
24.小明用光具座、蜡烛、焦距f=10cm和f=7.5cm的凸透镜、光屏和刻度尺来探究凸透镜成实像时，像高与哪些因素有关。
（1）将光具座放在水平台面上，按图16所示组装实验器材，将烛焰中心、凸透镜中心和光屏中心调节到 ；
（2）在探究“凸透镜成实像时像高与物距是否有关”的实验过程中，需要改变 ，在保持物体高度不变的同时，还需要控制 不变；
（3）利用所给的实验器材，还可以探究“凸透镜成实像时，像高与 是否有关”。
25.小亮用如图17所示装置探究光的反射定律。
（1）首先探究“光发生反射时，反射角与入射角的关系”，操作步骤如下：
①按图17所示组装仪器。打开上方激光笔N，调节角度，使反射光线与入射光线重合，这条光线作为法线，光线与镜面的交点为入射点O。
②打开激光笔A，使激光笔发出的光入射到O点，记录入射角i、反射角r的角度。
③多次改变入射角的大小，测得实验数据如下表。
（2）分析数据得出结论：光发生反射时， 。
（3）实验中小亮在某个位置观察到反射光线把法线和入射光线挡住了，他改变入射光线和法线所在平面，仍能找到一个位置观察到反射光线挡住法线和入射光线，该实验现象说明 。
26.用图18所示装置探究影响重力势能大小的因素。A、B为实心铁块（mA＜mB）。让铁块从图中所示高度由静止下落，砸在小桌上，桌腿陷入沙子中。
（1）实验中，铁块的重力势能是通过 来反映的；
（2）图18甲所示实验探究的问题是“铁块的重力势能与 是否有关”，此实验需要控制 不变；
（3）小力利用图18乙所示的实验探究“铁块的重力势能与质量是否有关”，他的操作过程中存在的问题是 ，合理的操作是 。
27.小明利用图19所示的透明玻璃板、两根外形完全相同且高度可调的电子蜡烛A、B和刻度尺等器材探究平面镜成像特点。
（1）小明利用上述器材进行了如下规范正确的操作：
①将电子蜡烛A 放在平面镜前适当位置，将电子蜡烛B放到平面镜的另一侧，调节B的位置和高度，从不同角度观察，直至B与A的像完全重合，测量电子蜡烛A和B的高度，并记录在表格中。
②改变电子蜡烛A的高度，将电子蜡烛B放到平面镜的另一侧，调节B的位置和高度，从不同角度观察，直至B与A的像完全重合，测量电子蜡烛A和B的高度，并记录在表格中。
③针对小明的上述操作可知，小明实验探究的问题是： 。
（2）若利用上述器材探究“物体在平面镜中所成像的高度与物距是否有关”，请写出实验步骤并画出实验数据记录表。
四、科普阅读题(共4分)。
28.根据上述材料，回答下列问题。
菲涅尔透镜
图20甲所示为一平凸透镜，平行光由平凸透镜平面一侧垂直入射，在透镜中传播方向不变，只有经透镜另一侧曲面时才会发生偏折，并会聚于焦点。若将平凸透镜深色部分(如图20乙所示)去掉，只保留曲面的白色部分，如图20丙所示，并将其向左平移到透镜平面处，如图20丁所示，这样得到的透镜叫做菲涅尔透镜，又称螺纹透镜。与平凸透镜相比，光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，既节省透镜材料又减少了光在透镜中传播的光能损失。
菲涅尔透镜有着广泛的应用，大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，当透镜非螺纹面垂直面向太阳光时，太阳光垂直照射到菲涅尔透镜上，光通过菲涅尔透镜会聚到焦点上，如图21甲所示。若将太阳能电池板放置在一半焦距处，光线会聚后照射面积仅为原来的四分之一，如图21乙所示，因而所需太阳能电池板面积也就减小为原来的四分之一，大大节约成本的同时，也提高了单位面积上接收到的光照强度。
（1）当平行光由平凸透镜平面一侧垂直入射，在 (选填“透镜平面一侧”或“透镜曲面一侧”)会发生偏折。
（2）菲涅尔透镜对光有 (选填“会聚”或“发散”)作用。
（3）图21乙中，将一太阳能电池板放置于菲涅尔透镜下方的一半焦距(即f/2)处，与不放置菲涅尔透镜相比，太阳能电池板上受光照部分在单位时间接收到的光能提高为原来的 倍。(不考虑光传播过程中的能量损失)
五、计算题(共8分，29、30题各4分)。
29.一个质量为m=0.2kg的苹果，从距地面h=1.8m高的树枝上自由落下，经t=0.6s落到地面。g取10N/kg。求：
（1）此过程中重力对苹果做的功；
（2）此过程中重力做功的功率。
30.如图22所示，用动滑轮将重6N的钩码竖直匀速提升0.1m的过程中，绳端拉力F为4N，绳端竖直向上移动0.2m。求：
（1）计算此过程中动滑轮的机械效率；
（2）若用重2N的动滑轮匀速提升重1N的钩码，通过计算说明“在任何情况下，使用动滑轮提升物体一定省力”的结论是错误的。
参考答案
第一部分
一、单项选择题(下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分)。
二、多项选择题(下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分)。
16.BCD 17.BC 18.AD 19.BC 20.BD
第二部分
三、实验探究题(共48分。21、27题各6分,22、26题各10分,23、25题各4分,24题8分)。
21.（1）晶体 （2）固液共存 吸收
22.（1）秒表 自下而上（2）94 （3）水中产生大量气泡上升变大 （4）沸腾时吸热温度不变
23.（1）右 （2）用刻度尺测出阻力臂L1
24.（1）同一高度 （2）物距 焦距 （3）焦距
25.（2）反射角等于入射角 （3）反射光线、入射光线、法线在同一平面内
26.（1）桌腿陷入沙中深度 （2）高度 质量 （3）未控制下落高度不变 控制下落高度一样
27.（1）③物体经平面镜所成像和物体的大小关系
（2）
四、28.（1）透镜曲面一侧 （2）会聚 （3）4
五、计算题(共8分，29、30题各4分)。
29.（1）3.6J （2）6W
30.（1）75℅ （2）F=1.5N＞1N不能省力
考生须知
1.本试卷共两部分,共30题,满分100分。考试时间90分钟。
2.在答题卡上准确填写学校、班级、姓名和准考证号。
3.试题答案一律填涂或书写在答题卡上,在试卷上作答无效。
4.在答题卡上,选择题用2B铅笔作答,其他试题用黑色字迹签字笔作答。
5.考试结束,将答题卡交回。
加热时间/ min
0
0.5
1
1.5
2
2.5
3
温度/℃
99
99
99
99
99
99
99
∠i
∠r
30°
30°
35
35°
40°
40°
45°
45°
50°
50°
55°
55°
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
B
D
C
A
A
D
B
C
B
C
D
A
C
D
B
蜡烛A到镜面的距离/cm
蜡烛A的高度/cm
蜡烛A的像的高度/cm
1
2
3
