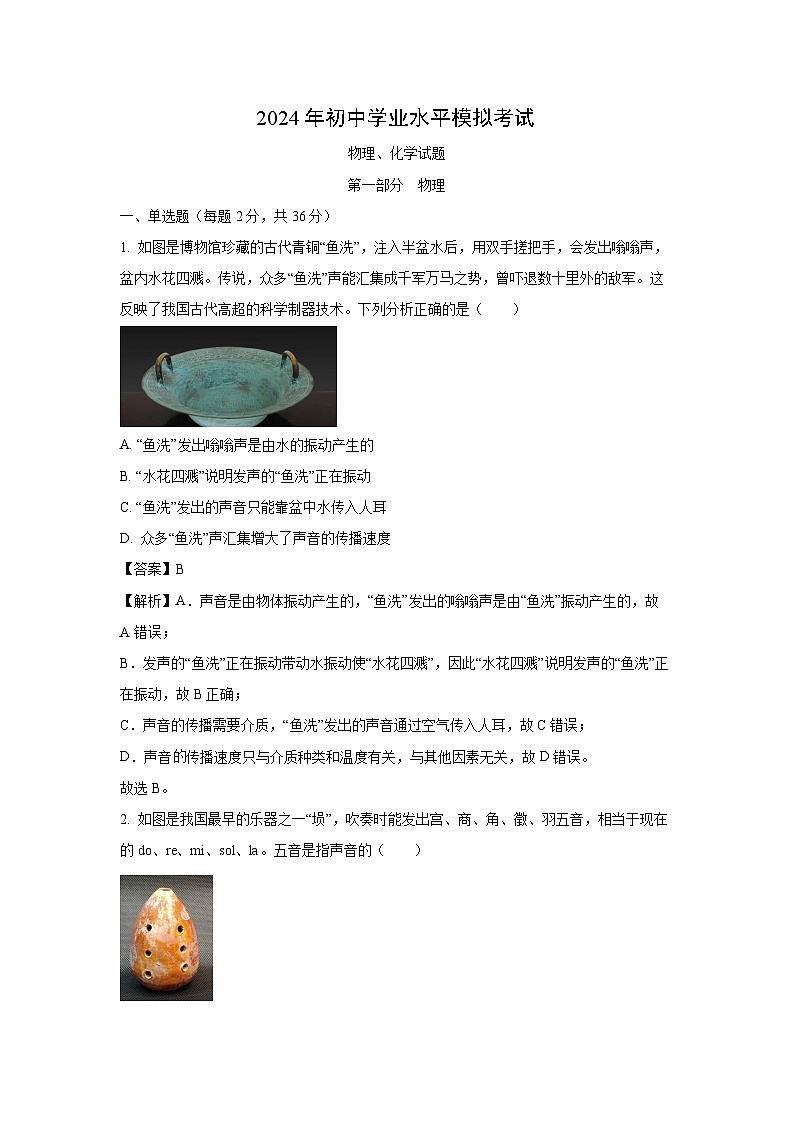

    [物理][一模]山东省枣庄市山亭区2024年中考一模试题(解析版)01

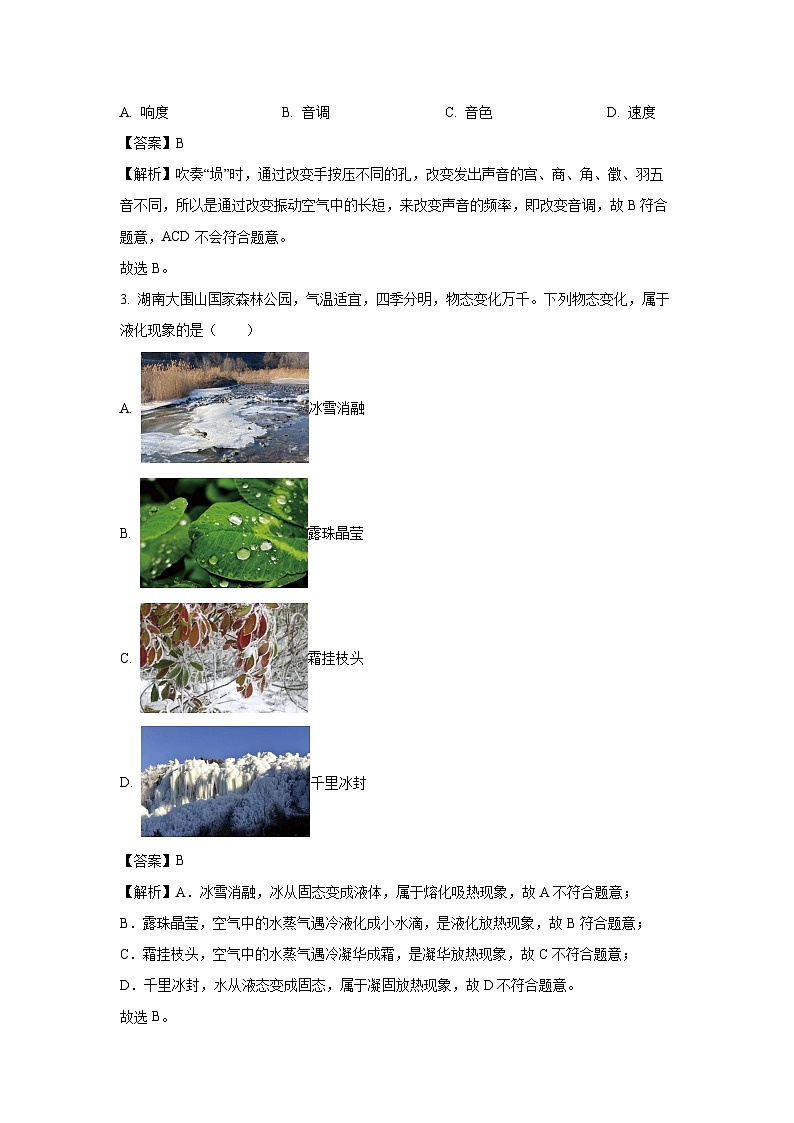

    [物理][一模]山东省枣庄市山亭区2024年中考一模试题(解析版)02

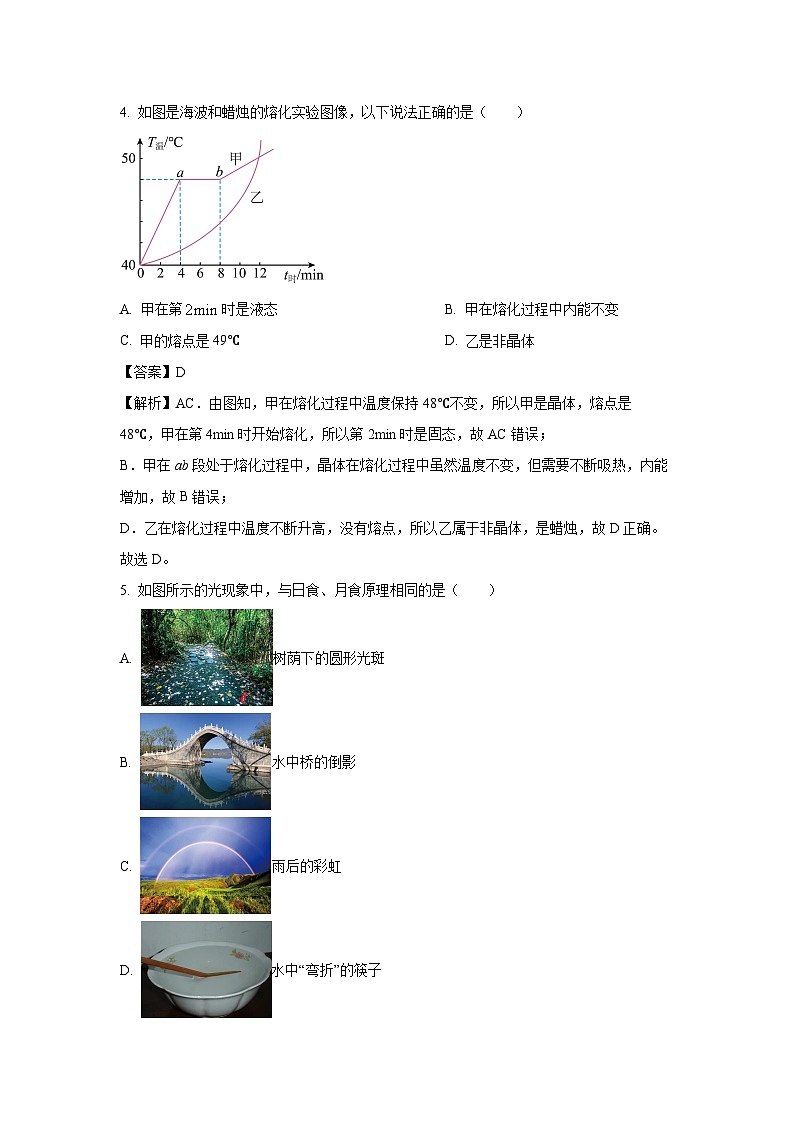

    [物理][一模]山东省枣庄市山亭区2024年中考一模试题(解析版)03
    还剩17页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    [物理][一模]山东省枣庄市山亭区2024年中考一模试题(解析版)

    展开
    这是一份[物理][一模]山东省枣庄市山亭区2024年中考一模试题(解析版),共20页。试卷主要包含了单选题,填空题,作图,计算题等内容,欢迎下载使用。

    第一部分 物理
    一、单选题(每题2分,共36分)
    1. 如图是博物馆珍藏的古代青铜“鱼洗”,注入半盆水后,用双手搓把手,会发出嗡嗡声,盆内水花四溅。传说,众多“鱼洗”声能汇集成千军万马之势,曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是( )
    A. “鱼洗”发出嗡嗡声是由水的振动产生的
    B. “水花四溅”说明发声的“鱼洗”正在振动
    C. “鱼洗”发出的声音只能靠盆中水传入人耳
    D. 众多“鱼洗”声汇集增大了声音的传播速度
    【答案】B
    【解析】A.声音是由物体振动产生的,“鱼洗”发出的嗡嗡声是由“鱼洗”振动产生的,故A错误;
    B.发声的“鱼洗”正在振动带动水振动使“水花四溅”,因此“水花四溅”说明发声的“鱼洗”正在振动,故B正确;
    C.声音的传播需要介质,“鱼洗”发出的声音通过空气传入人耳,故C错误;
    D.声音传播速度只与介质种类和温度有关,与其他因素无关,故D错误。
    故选B。
    2. 如图是我国最早的乐器之一“埙”,吹奏时能发出宫、商、角、徵、羽五音,相当于现在的d、re、mi、sl、la。五音是指声音的( )

    A. 响度B. 音调C. 音色D. 速度
    【答案】B
    【解析】吹奏“埙”时,通过改变手按压不同的孔,改变发出声音的宫、商、角、徵、羽五音不同,所以是通过改变振动空气中的长短,来改变声音的频率,即改变音调,故B符合题意,ACD不会符合题意。
    故选B。
    3. 湖南大围山国家森林公园,气温适宜,四季分明,物态变化万千。下列物态变化,属于液化现象的是( )
    A. 冰雪消融
    B. 露珠晶莹
    C. 霜挂枝头
    D. 千里冰封
    【答案】B
    【解析】A.冰雪消融,冰从固态变成液体,属于熔化吸热现象,故A不符合题意;
    B.露珠晶莹,空气中的水蒸气遇冷液化成小水滴,是液化放热现象,故B符合题意;
    C.霜挂枝头,空气中的水蒸气遇冷凝华成霜,是凝华放热现象,故C不符合题意;
    D.千里冰封,水从液态变成固态,属于凝固放热现象,故D不符合题意。
    故选B。
    4. 如图是海波和蜡烛的熔化实验图像,以下说法正确的是( )
    A. 甲在第时是液态B. 甲在熔化过程中内能不变
    C. 甲的熔点是49℃D. 乙是非晶体
    【答案】D
    【解析】AC.由图知,甲在熔化过程中温度保持48℃不变,所以甲是晶体,熔点是48℃,甲在第4min时开始熔化,所以第2min时是固态,故AC错误;
    B.甲在ab段处于熔化过程中,晶体在熔化过程中虽然温度不变,但需要不断吸热,内能增加,故B错误;
    D.乙在熔化过程中温度不断升高,没有熔点,所以乙属于非晶体,是蜡烛,故D正确。
    故选D。
    5. 如图所示的光现象中,与日食、月食原理相同的是( )
    A. 树荫下的圆形光斑
    B. 水中桥的倒影
    C. 雨后的彩虹
    D. 水中“弯折”的筷子
    【答案】A
    【解析】A.日食和月食是由于光沿直线传播造成的,树荫下的圆形光斑是小孔成像,是由光沿直线传播造成的,故A符合题意;
    B.水中桥的倒影是平面镜成像,是由光的反射形成的,故B不符合题意;
    C.雨后的彩虹是光的色散现象,是由光的折射形成的,故C不符合题意;
    D.水中“弯折”的筷子是光从水中斜射入空气中发生的折射现象,是由光的折射造成的,故D不符合题意。
    故选A。
    6. 如图所示,人眼在A点看见河里B点有一条小鱼,则水中的小鱼实际位置在( )
    A. B点B. B点上方C. B点下方D. B点右方
    【答案】C
    【解析】水中的“小鱼”是小鱼反射的光线从水中进入空气发生折射形成的虚像,看到的小鱼(虚像)在实际小鱼位置的上方,则实际小鱼的位置在B点的下方,如下图
    7. 现在的教室作为标准化考场,都安装了如图所示的电子监控器,其主要由光学系统和光电转换系统两部分组成。光学系统收集监控区域内的景物信息,经光电转换系统转换成电信号并输送到监控中心。其中光学系统的工作原理是利用( )
    A. 凸透镜成正立放大实像B. 凹透镜成正立放大虚像
    C. 凸透镜成倒立缩小实像D. 凹透镜成到立放大虚像
    【答案】C
    【解析】光学系统的工作原理实际上是一个凸透镜,其成像原理与照相机的成像原理是相同的,成倒立、缩小的实像。故C符合题意,ABD不符合题意。
    故选C。
    8. 如图所示,小明通过焦距为的凸透镜观察到邮票正立放大的像。下列说法正确的是( )
    A. 通过凸透镜观察到的像是放大实像B. 邮票到凸透镜的距离等于
    C. 邮票到凸透镜的距离小于D. 邮票到凸透镜的距离大于
    【答案】C
    【解析】A.通过凸透镜观察到邮票正立放大的像,说明此时物距小于一倍焦距,成正立、放大的虚像,故A错误,
    BCD.通过凸透镜观察到邮票正立放大的像,说明此时物距小于一倍焦距,即是邮票到凸透镜的距离小于10cm,故C正确,BD错误。
    故选C。
    9. 在如图所示的四种现象中,能体现“分子在不停息地运动”的是( )
    A. 柳絮飘舞B. 蜂蜜飘香
    C. 落叶纷飞D. 雪花飞扬
    【答案】B
    【解析】柳絮飘舞、落叶纷飞、雪花飞扬都是宏观物体运动,属于机械运动;蜂蜜飘香是扩散现象,体现了分子在不停息地无规则运动;故ACD不符合题意,B符合题意。
    故选B。
    10. 用丝绸摩擦过的玻璃棒(带正电)接触验电器的金属球,验电器的金属箔片张开,如图所示。下列说法正确的是( )

    A. 丝绸和玻璃棒摩擦的过程中创造了电荷
    B. 丝绸和玻璃棒摩擦的过程中,玻璃棒得到电子
    C. 验电器的箔片张开是因为两个箔片都带了负电荷
    D. 玻璃棒接触验电器的金属球时,金属球上的部分电子转移到玻璃棒上
    【答案】D
    【解析】AB.丝绸与玻璃棒摩擦时,丝绸对电子的束缚能力更强,所以玻璃棒失去了电子而带正电,丝绸由于得到玻璃棒的电子,而带负电,所以摩擦摩擦起电过程是电子的转移过程,电荷没有消失,也没创造出来,故AB错误;
    CD.带正电的玻璃棒与验电器的金属球接触时,金属球和金属箔上的电子受到吸引向玻璃棒移动。金属箔由于失去电子而带上了同种电荷:正电荷,而同种电荷相互排斥,于是箔片张开。故C错误,D正确。
    故选D。
    11. 下列电路中,闭合开关后,电流表能正确测量出通过灯泡电流的是( )
    A. B.
    C. D.
    【答案】D
    【解析】A.图中电流表与灯泡L2并联,开关闭合时,灯泡L2短路,电路连接错误,故A不符合题意;
    B.图中两灯泡并联,电流表与灯泡L1串联联,开关闭合时,电流表测量灯泡L1的电流,故B不符合题意;
    C.图中两灯泡并联,电流表在干路中,电流表测量干路电流,故C不符合题意;
    D.图中电流表、灯泡L2、灯泡L1串联,电流表能测量灯泡L2电流,故D符合题意。
    故选D。
    12. 如图所示为一款电动汽车,闭合总开关后,电动机和车灯可各自独立工作。下列设计的汽车电动机和车灯电路图中,跟该汽车功能吻合且符合实际的是( )
    A. B.
    C. D.
    【答案】D
    【解析】汽车的电动机与车灯相互不影响,能独立工作,故应使电动机与车灯并联,同时两个车灯相互并联,且电动机与车灯的支路各有一个开关控制。
    故选D。
    13. 如图所示电路,电源电压不变,开关闭合后,将滑动变阻器的滑片P从中点向右滑动过程中,下列说法正确的是( )
    A. 电压表V与电流表示数的乘积不变
    B. 电压表V与电流表示数的比值不变
    C. 电压表V示数变小
    D. 小灯泡L的电功率变小
    【答案】A
    【解析】AC.由图可知,灯与滑动变阻器并联,电压表测量并联电路两端的电压,电流表A1测量干路电流,电流表A2测量灯所在支路的电流,将滑动变阻器的滑片P从中点向右滑动过程中电源电压不变,所以电压表示数不变,灯两端电压等于电源电压不变,灯的电阻不变,根据可知,通过灯的电流不变,即电流表示数不变,则电压表V与电流表示数的乘积不变,故A正确,C错误;
    B.将滑动变阻器的滑片P从中点向右滑动过程中,滑动变阻器接入电路电阻变大,其两端电压不变,根据可知,通过其电流变小,又因为通过灯的电流不变,根据并联电路电流规律可知,电流表示数变小,则电压表V与电流表示数的比值变大,故B错误;
    D.小灯泡两端电压不变,电流不变,根据可知,小灯泡L的电功率不变,故D错误。
    故选A。
    14. 关于图中小明家的电能表,下列选项正确的是( )

    A. 电能表的示数为2023.6J
    B. 电能表能正常工作的最大电流是40A
    C. 电能表是测量电功率的仪表
    D. 脉冲指示灯闪的越快,电路消耗电能越多
    【答案】B
    【解析】A.电能表的示数为2023.6kW·h,故A错误;
    B.10(40)A表示该电能表的标定电流为10A,额定最大电流为40A,故B正确;
    C.电能表是测量用电器消耗电能的仪表,故C错误;
    D.脉冲指示灯闪的越快,表示电路消耗电能越快,即接在这个电能表的用电器电功率越大。故D错误。
    故选B。
    15. 图甲所示电路的电源电压保持不变,闭合开关后,将滑动变阻器的滑片由最右端向最左端移动的过程中,两电压表与电流表的示数变化关系如图乙所示,则( )
    A. a是灯泡的U-I图线
    B. 灯泡电阻的最小值为10Ω
    C. R的最大阻值为25Ω
    D. 电路的最大功率为3.6W
    【答案】CD
    【解析】A.由电路图可知,小灯泡与滑动变阻器R串联,电压表V1测小灯泡两端的电压,V2测R两端的电压,电流表测电路中的电流,滑片从最右端向最左端滑动的过程中,滑动变阻器接入电路的阻值变小,电路总电阻变小,电路电流变大,根据串联分压的规律可知,小灯泡两端的电压变大,滑动变阻器两端的电压变小,因此a为滑动变阻器R的U-I关系图像,b为小灯泡的U-I关系图像,故A错误;
    B.由图线b可知,小灯泡的电阻随其两端电压的增大而增大,故当小灯泡两端的电压最小时,小灯泡的电阻最小,由题图乙可知,小灯泡两端的最小电压为,此时通过小灯泡的电流为,小灯泡的最小电阻为
    C.当R接入电路的阻值最大时,电路电流最小,分析图线a可知,此时R两端电压为5V,通过R的电流为0.2A,故R的最大阻值为
    故C正确;
    D.根据串联电路的电压规律并结合图像可知,电源电压
    电路中的最大电流为0.6A,故电路的最大功率为
    故D正确。
    故选CD。
    16. 电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。家庭电路中,总开关上装有漏电保护器,若出现如图所示的两种情况,则下列说法正确的是( )
    A. 甲图中,人站在大地上,一只手触摸到了火线,人不会触电
    B. 甲图中,人站在大地上,如果两只手同时触摸火线和零线,人不会触电
    C. 乙图中,人站在绝缘板凳上,如果两只手同时触摸火线和零线,人会触电
    D. 乙图中,人站在绝缘的板凳上,如果两只手同时触摸零线,人会触电
    【答案】C
    【解析】A.甲图中,人站在大地上,只有一只手触摸到了火线,人体构成了通路,人会触电,故A错误;
    B.甲图中,若人站在地上,双手触摸火线,则电流会通过人体导向大地,属于家庭电路中的单线触电,故B错误;
    C.乙图中,人站在绝缘的板凳上,双手同时触摸火线和零线,人体构成了通路,人会触电,故C正确;
    D.乙图中,人站在绝缘的板凳上,双手同时触摸零线,人体构成不了通路,人不会触电,故D错误。
    17. 2023年5月17日,我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时。地面测试系统与该卫星之间的通讯利用了( )
    A. 红外线B. 电磁波C. 超声波D. 次声波
    【答案】B
    【解析】电磁波的传播不需要介质,可以在真空中传播。导航卫星在工作过程中,主要依靠电磁波传递信息,故B符合题意,ACD不符合题意。
    18. 2023年5月18日,第七届世界智能大会在天津拉开帷幕,我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的、下列实验,能说明电动机工作原理的是( )
    A. B.
    C. D.
    【答案】C
    【解析】A.如图是奥斯特实验,能证明电流周围有磁场,故A不符合题意;B.如图是探究电磁铁磁性强弱与电流大小有关的实验,故B不符合题意;C.如图是探究通电导体在磁场中受到力的作用的装置,电动机是根据这个原理工作的,故C符合题意;D.如图是探究电磁感应现象的装置,是发电机原理,故D不符合题意。
    二、填空题(每空1分,共12分)
    19. 利用透镜对光的__________作用将物体点燃,如图所示。此类透镜应用非常广泛,用它制作的眼镜片可以用来矫正__________眼;投影仪的镜头也相当于这类透镜,用投影仪工作时,屏幕上形成__________的实像(填像的性质)。
    【答案】会聚 远视 倒立放大
    【解析】[1]由于凸透镜对光有会聚作用,可以把太阳光会聚在焦点上,就可以点燃物体。
    [2]远处物体通过人眼所成的像成在视网膜的后方,为远视眼。为了使像成在视网膜上,需要佩戴对光线具有会聚作用的凸透镜。
    [3]投影仪的镜头相当于一个凸透镜,其原理是物体在凸透镜的一倍焦距到二倍焦距之间,像成在另一侧的二倍焦距之外,根据凸透镜成像的特点,成一个倒立、放大的实像。
    20. 2020年2月20日,长征二号丁运载火箭成功以“一箭四星”的方式,将四颗卫星发射升空,如图所示。发射火箭时用液态氢作燃料,是因为液态氢_____大;火箭升空时将燃料燃烧释放的_____能转化为机械能,此过程中能量转化方式与内燃机的_____冲程相同。
    【答案】热值 内 做功
    【解析】[1]火箭使用的燃料主要是液态氢,这是利用了氢燃料的热值大的特点。
    [2]燃料燃烧是化学变化,将化学能转化为内能,又将内能转化为火箭的机械能。
    [3]将燃料燃烧释放的内能转化为火箭的机械能,与内燃机的做功冲程的原理是相同的。
    21. 刘明同学设计了一个体重计,给出了原理电路图,如图所示,R1是定值电阻,R是滑动变阻器。能够实现体重减小,滑动变阻器接入电路电阻__________,电流表示数__________(选填“变大”或“变小”或“不变”)。
    【答案】变大 变小
    【解析】[1][2]由电路图可知,R与R1串联,电流表测电路中的电流,当体重减小时,滑片上移,接入电路中电阻丝的长度变长,滑动变阻器接入电路电阻变大,电路中的总电阻越大,由可知,电路中的电流变小,即电流表的示数变小。
    22. 在“探究电流通过导体产生的热量与电阻间关系”的实验中,甲、乙两烧瓶中电阻丝的阻值分别为5Ω和10Ω,将它们浸在相同质量和初温的煤油中,每一烧瓶里各插入一温度计,如图所示,电流通过导体产生的热量不易直接观察,本实验中通过__________显示电流产生的热量变化,通电一段时间后__________烧瓶中温度计示数较大。
    【答案】温度计的示数 乙
    【解析】[1]通电后电流通过电阻丝做功,产生热量被煤油吸收,使煤油的温度升高,通过观察温度计的示数变化来判断电流产生的热量的多少。
    [2]由图可知,两电阻串联,所以通过的电流相同,乙瓶中的电阻阻值大于甲瓶电阻,根据Q=I2Rt可知,乙瓶中电阻产生的热量比较大,因此通电一段时间后乙烧瓶中温度计示数较大。
    23. 2022年12月,全球单机容量最大功率百万千瓦水轮发电机组、引领世界水电的超级工程——白鹤滩水电站(如图)全部机组投产发电,成为仅次于三峡水电站的全球第二大水电站和清洁能源生产基地。所谓水电站,就是把水的机械能(简称“水能”)转化成_________的工厂;水电站发电所用的能源——水的机械能属于_________(选填“可再生能源”或“不可再生能源”)。

    【答案】电能 可再生能源
    【解析】[1]发电机工作时将机械能转化成电能,水电站,就是把水的机械能(简称“水能”)转化成电能的工厂。
    [2]水能可以源源不断地获得,水电站发电所用的能源——水的机械能属于可再生能源。
    三、作图、实验题(共38分)
    24. 闭合开关后,小磁针静止时的指向如图所示,标出电源的“+”“-”极和通电螺线管的N、S极。
    【答案】
    【解析】读图可知,小磁针的右端为N极,根据异名磁极相互吸引可知,螺线管的左端为N极,右端为S极。再根据安培定则,用右手握住螺线管,使大拇指指向螺线管的N极,则四指环绕的方向为电流的方向,从而得出电源的右端为正极,左端为负极,如图所示:
    25. 刘宏用图甲所示装置进行“探究平面镜成像的特点”实验。
    (1)用玻璃板代替平面镜进行实验,目的是便于________;
    (2)把一支点燃的蜡烛A放在玻璃板前面,再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合,说明平面镜所成的像与物大小__________;
    (3)改变蜡烛A的位置,进行三次实验。用直线将物和像的位置连接起来,如图乙所示,发现物和像的连线与镜面__________,用刻度尺测得像和物到镜面的距离相等。
    (4)综上可得,平面镜所成的像与物体关于镜面对称。小轿车前挡风玻璃是倾斜安装的,这样安装的好处是:夜间行车时,如果车内开灯,车内乘客经前挡风玻璃成的像在司机的__________(选填“斜上方”、“正前方”或“斜下方”),这样会减小对司机观察路况的干扰;
    (5)要判断平面镜所成的像是实像还是虚像,在玻璃板后面像的位置放一个光屏,应__________(选填“透过”或“不透过”)玻璃板观察光屏上有没有像。
    【答案】(1)确定像的位置 (2)相等 (3)垂直 (4)斜上方 (5)不透过
    【解析】(1)[1]探究平面镜成像实验中,要用透明的玻璃板代替平面镜,虽然成像不太清晰,但是在物体一侧能看到物体的像,同时还能看到代替物体的另一个物体,便于确定像的位置。
    (2)[2]实验时采用两个完全相同的蜡烛,一支蜡烛放在玻璃板的前面并点燃,另一支放在玻璃板的后面,用蜡烛B替代蜡烛A的像,实验时后面没有点燃的蜡烛和玻璃板前面点燃蜡烛的像完全重合,说明物体在平面镜中所成的像与物体大小相等。
    (3)[3]由图乙可知,将三次实验得到的像与物的位置连接起来,发现平面镜所成的像和物体的连线与镜面垂直。
    (4)[4]平面镜所成的像与物体关于镜面对称,小汽车前面的挡风玻璃相当于平面镜,平面镜成像的特点是像与物关于镜面对称,倾斜安装可以使像成在斜上方,不干扰司机观察路况。
    (5)[5]平面镜所成的像是由光的反射形成的虚像,移去玻璃板后面的蜡烛,在其位置上放置一块光屏,不透过玻璃板直接观察,光屏上不能看到像,因此应透过玻璃板观察光屏上有没有像。
    26. 某实验小组用图甲所示电路进行“探究电流与电压的关系”实验。
    (1)连接电路时,开关应该__________。闭合开关前,滑动变阻器滑片P应该位于__________(选填“A”或“B”)端;
    (2)移动滑片P到某一位置时电流表示数如图乙所示,此时通过定值电阻R的电流为__________A,根据实验数据绘制出定值电阻R的I-U图像如图丙所示。由图像可得:当导体的电阻一定时,通过导体的电流与导体两端的电压成正比;
    (3)同学们利用完整的图甲电路进一步“探究电流与电阻的关系”,测得实验数据如下表所示。实验时,保持电压表的示数为__________V不变。分析数据可得:当导体两端的电压一定时,通过导体的电流与导体的电阻成反比。
    【答案】(1)断开 A (2)0.3 (3)2
    【解析】(1)[1][2]为了保护电路,连接电路时,开关应该断开;闭合开关前,滑动变阻器滑片P应该位于阻值最大处,由图甲可知,即A端。
    (2)[3]如图乙所示,电流表选择的是小量程,分度值为0.02A,电流表的示数为0.3A。
    (3)[4]由表中数据知道,定值电阻两端电压为
    UV=IR=0.40A×5Ω=0.20A×10Ω=0.10A×20Ω=0.08A×25Ω=2V
    故实验时,保持电压表的示数为2V不变。
    27. “探究串联电路的电压关系”的实验电路如图所示。
    (1)检查电压表时,发现电压表指针如图甲所示,接下来的操作是__________;
    (2)为了使探究得出的结论具有普遍意义,、应该选择__________(选填“相同”或“不相同”)的小灯泡;
    (3)小明根据图连接好电路,闭合开关,电压表示数如图丙所示,了使实验结果更准确,接下来他应该__________;
    (4)小明分别测出AB、BC、AC间的电压并记录在表格中,分析实验数据得出结论:串联电路的总电压等于各部分电路两端的电压之和。同组的小红认为他的实验存在缺陷,改进方法是__________。
    【答案】(1)机械调零 (2)不相同 (3)换小量程 (4)多次测量找普遍规律
    【解析】(1)[1]由图甲可知,电压表指针不在零刻线上,接下来他要对电压表进行机械调零,使指针指向零刻线。
    (2)[2]为了使探究得出的结论具有普遍意义,避免结果的偶然性,、应该选择不同的小灯泡进行实验。
    (3)[3]由图丙可知,电压表指针偏转角度太小,电压表的所选的量程太大,为了使测量结果更准确,接下来应换小量程。
    (4)[4]本实验只做了一次实验,而没有进行多次测量,只凭一组实验数据得出结论带有偶然性,不能得出正确规律,故应更换规格不同的灯泡多次测量找普遍规律。
    28. 某同学在做“测量小灯泡正常发光时的电阻”的实验时,设计了如图甲所示的实验电路,已知标有“”字样的小灯泡正常发光时的电阻约为,电源电压为,滑动变阻器。
    (1)将滑动变阻器调至阻值最大处,闭合开关,发现__________(选填“电压表”或“电流表”)无示数。通过分析发现图甲中有一根导线连接错误,请在错误连线上画“×”并在图中画出那一根正确的连线。__________
    (2)电路改正后,调节滑动变阻器的滑片,当小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡正常发光时的电阻为__________。
    (3)该同学又取来的定值电阻,设计了如图丙所示电路图,闭合开关,调节滑动变阻器滑片,使电流表的示数为__________A时,小灯泡正常发光,此时电路的总功率为__________W。
    【答案】(1)电压表 (2)9.5 (3)0.2 3.6
    【解析】(1)[1]原电路图中,灯泡和电压表没有接入电路,因此闭合开关,发现电压表无示数。
    [2]在测小灯泡正常发光时的电阻实验中,灯泡、滑动变阻器和电流表串联,电压表并联在灯泡两端,如下图所示
    (2)[3]电路改正后,调节滑动变阻器的滑片,当小灯泡正常发光时,电流表的示数如图乙所示,电流表选用小量程,分度值0.02A,其示数为0.4A,则小灯泡正常发光时的电阻为
    (3)[4]当小灯泡两端电压为3.8V时,灯泡正常发光,由图知灯泡与电阻R并联,两端电压相等,即U=3.8V;根据欧姆定律可得通过电阻R的电流为
    [5]故调节滑动变阻器的滑片,使使电流表的示数为0.2A时,小灯泡正常发光;根据并联电路电流规律可知,干路电流为
    则电路的总功率为
    四、计算题(共14分)
    29. 如图所示是北京冬奥会期间运营的某款氢燃料电池大巴,可实现极寒低温启动,解决了冬奥会期间的运输难题。该款大巴最大储氢量为,可续航。柴油的密度,氢燃料的热值,柴油的热值,水的比热容。
    (1)该大巴储满的氢燃料完全燃烧放出的热量是多少焦耳?
    (2)这些热量的能使多少千克水的温度升高?
    【答案】(1);(2)
    【解析】解:(1)氢燃料完全燃烧放出的热量是
    (2)水吸收的热量是
    温度升高水的质量是
    答:(1)该大巴储满的氢燃料完全燃烧放出的热量是;
    (2)这些热量的30%能使水的温度升高。
    30. 如图甲为一款养生壶,其加热原理如图乙所示。养生壶的额定电压为,、均是发热电阻,其中。养生壶正常工作时,开关置于“1”为加热挡,电路中电流为;开关置于“2”为保温挡。求:
    (1)当开关置于“1”时,的阻值;
    (2)当开关置于“1”时,消耗的电功率;
    (3)当开关置于“2”时,养生壶的功率以及内消耗的电能。
    【答案】(1)55Ω;(2)880W;(3)88W,
    【解析】解:(1)当开关置于“1”时,电路为的简单电路,由欧姆定律可知,的阻值
    (2)由得,消耗的电功率为
    (3)当开关置于“2”时,电阻和串联,电路的总电阻
    养生壶的功率
    由得,养生壶消耗的电能
    答:(1)当开关置于“1”时,的阻值为55Ω;
    (2)当开关置于“1”时,消耗的电功率为880W;
    (3)当开关置于“2”时,养生壶的功率为88W,内消耗的电能为。实验次数
    1
    2
    3
    4
    5
    R/Ω
    5
    10
    15
    20
    25
    I/A
    0.40
    0.20
    0.13
    0.10
    0.08
    2.6
    1.8
    4.4
