地理选择性必修1 自然地理基础单元活动 建设海绵城市教学ppt课件

这是一份地理选择性必修1 自然地理基础单元活动 建设海绵城市教学ppt课件，共40页。PPT课件主要包含了海绵城市，城市内涝，开展地表水下渗实验，观点讨论，屋顶绿化，下凹式绿地，透水铺装，屋面集水，地下水箱，收集雨水灌溉绿地等内容，欢迎下载使用。

建设海绵城市的必要性是什么？又有哪些行动方案？
“城市看海”终结者，带你看懂海绵城市策略
海绵城市是为了统筹发挥自然生态功能和人工干预功能，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。我国在2015年提出，要通过海绵城市建设，最大限度地减少城市开发建设对生态环境的影响，将70%的降雨就地消纳和利用。

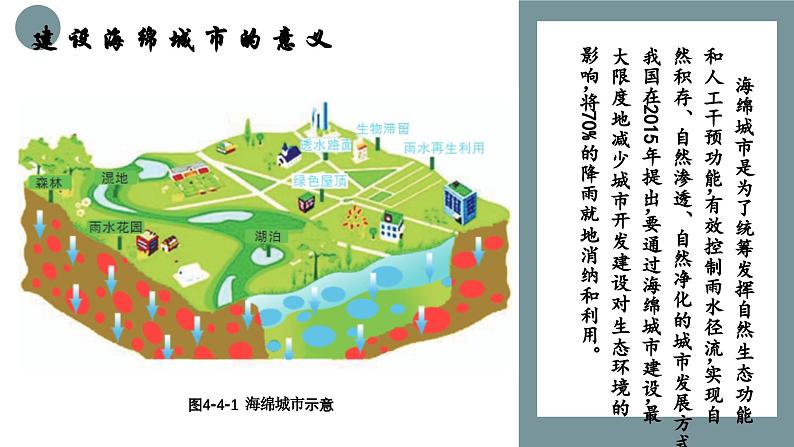

图4-4-1 海绵城市示意

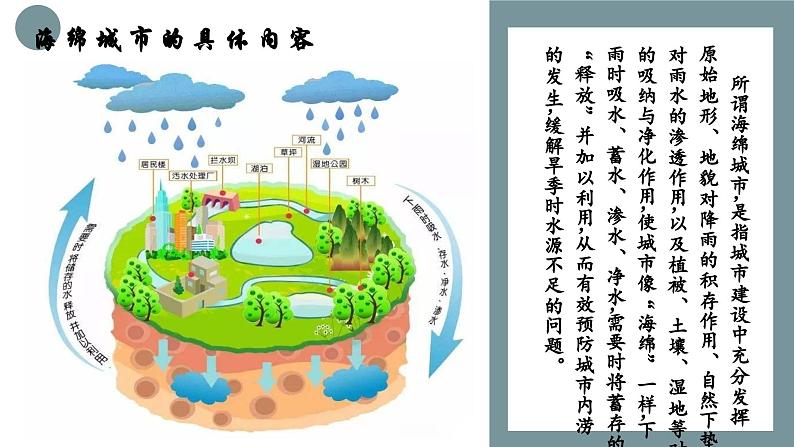

所谓海绵城市，是指城市建设中充分发挥原始地形、地貌对降雨的积存作用、自然下垫面对雨水的渗透作用，以及植被、土壤、湿地等对水的吸纳与净化作用，使城市像“海绵”一样，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用，从而有效预防城市内涝的发生，缓解旱季时水源不足的问题。
是指强降水或连续性降水超过城市排水能力致使城市内产生积水灾害的现象
解决暴雨内涝与干旱缺水并存的问题。暴雨内涝与干旱缺水的原因如下：
城市硬化地面增加，改变了雨水下渗和水循环路径
实验目的通过对不同下垫面下渗水量的比较实验，理解海绵城市建设的基本原理。实验器材若干空水瓶，水、量筒、实验记录表、粉笔、细绳、卷尺、秒表等。实验要求1. 分小组选择不同性质的地面，如草坪、水泥地面、沙子地面、碎石地面、林地等，用粉笔和细绳画直径为30厘米的圆圈。2. 用量筒测量一定的清水倒入空水瓶，然后向所画地面的圆圈中心倒水，直到水漫开至圆圈的边界，同时记录所需时间、所用水量和地面渗透情况等。3. 比较各组记录的数据与信息，总结实验结论，即水在不同类型地面的下渗特点，将各种地面物质的渗透能力按由大到小的顺序排列。
表4-4-1 清水在不同地面的下渗实验记录
4. 讨论不同地面在建设海绵城市中所应承担的功能，提出建设海绵城市的建议。
有人说：“易发生洪水的地区一定需要建设海绵城市，其他地区则不需要建设海绵城市。”你是否赞同这一观点？说出你的理由。
建立城市雨洪综合管理系统
关键：快速渗水和有效集水
目的：有效控制雨水径流
建立城市雨洪综合管理系统的措施
在承重、防水和坡度合适的屋顶种植树木花卉、瓜果蔬菜，使屋面雨水得到滞留、利用，减缓排水压力，美化环境
汇聚并吸收来自屋顶或地面的雨水，通过植物、沙土的过滤、下渗使雨水得到净化，涵养地下水
利用透水材料铺设硬质地面，加快雨水渗透；或通过水渠和沟槽将雨水引流至街道附近的滞留设施中，加快排水
通过排水沟、雨水链等方式将屋面雨水收集引流到地表下渗，或者用储水箱收集储蓄
在建筑密度较高的区域，将储水设施埋于地下，将屋面收的雨水导流到储水箱中，经过沉淀、净化后加以利用
收集净化好的雨水可以应用于绿化灌溉、洗车、景观用水、冲厕等，缓解用水压力
使建筑与小区、道路与广场、公园和绿地、河流水系等都具备对雨水的吸纳、蓄滞和缓释作用
浙江嘉兴是全国首批海绵城市建设试点城市之一。作为典型的江南水乡，嘉兴市拥有大小河流1.3万多条，这些河流流速很慢，河水自净能力较差，水污染问题非常严重。于是，嘉兴将控制雨水径流污染、改善河道水质、提升居住环境等作为建设海绵城市的主要目的。嘉兴在居住小区内，将屋面雨水采用立管断接，地面雨水采用侧石开孔及排水沟引流等方式，通过下沉式绿地及透水铺装实现储存、滞留、渗透、净化。通过这样的工程建设，一般小区内每日可吸纳35毫米降雨量，从而有效控制雨水面源污染，改善小区积水现象。嘉兴市区中央公园是海绵城市建设的展示区，通过亲水驳岸、下沉式绿地、雨水湿地、调节塘等“海绵”设施让雨水错峰导流，通过缓坡处理、增加地表径流、雨水净化等措施大大降低河水污染。现在，即使在降水较多的梅雨天，透水铺装的路面也没有积水，脚踏在结构性透水停车位上也不会湿鞋，这里已成为市民闲暇休憩的最佳场所。
比赛目的通过策划绿色屋顶设计方案，了解屋顶绿化在雨水利用、节能隔热、吸尘释氧等方面的功能，培养热爱家乡的情感，树立可持续发展的理念。比赛内容围绕屋顶绿化的功能，自主选择一个内容主题进行设计，如学校屋顶绿化设计、家庭屋顶小农场设计、居住小区屋顶花园设计等。比赛要求1. 分小组确定设计主题、设计屋顶的形状与面积。2. 各小组结合实地考察，查阅资料，撰写设计文案，绘制设计平面图。3. 各小组展示设计图，交流设计思路，相互评议，评选出最佳设计奖、最佳创意奖等。评比标准
20世纪末以来，瑞士一直在全国大力推行“雨水工程”。这是一个花费少、成效高、实用性强的雨水利用方式。该工程以一家一户为单位，在房屋的墙上打个小洞，用水管将雨水引入室内的储水池，然后再用小水泵将收集到的雨水送往房屋各处。瑞士环境优美，雨水比较干净，因此各家收集的雨水不仅可以冲洗厕所、擦洗地板、浇花，甚至还可用来洗涤衣物、清洗蔬菜水果等。
瑞士政府采用税收减免和补助津贴等政策鼓励民众建设节水型房屋，取得了很好的效果。如今，瑞士的许多建筑物 和 住宅 外 部 都 装 有 专 用 雨 水 流 通 管道，内部建有蓄水池，将收集的雨水处理后加以利用。一般用户除饮用水之外的其他生活用水，依靠这个雨水利用系统基本可以得到满足
图4-4-9 “雨水工程”示意
查找资料，完成以下任务。1. 以“我的家乡是否需要建设海绵城市”为辩题，确定正方、反方立场，搜集资料，举办一场辩论赛。2. 不同地区建设海绵城市的目的不尽相同。在我国东部季风区与西北干旱半干旱区各选择一个城市，根据其自然地理特征，比较这两个城市建设海绵城市的主要目的及举措有什么差异。
能力提升：了解海绵城市的概念以及建设海绵城市的必要性；说明建设海绵城市可采取的措施。
2017年，长春市首个“海绵公园”—劳谦公园建设完成，整个公园充分体现了“海绵城市”的渗、滞、蓄、净、用、排等功能。雨水通过透水铺装、生态植草沟和雨水花园等下渗，再经过地下的过滤装置过滤，实现雨污分开，干净的水被收集储存，用于植物的灌溉养护。下图为水循环部分环节示意图。据此完成下面小题。
1.以下关于“海绵公园”的叙述，正确的有( )①雨水花园可减缓地表径流的速度，缩短汇流时间②生态植草沟可利用沟内的植物和土壤截流、净化雨水，具有一定的污染控制功能③渗、滞、蓄、净、用、排等系统单独运行，与其他系统没有衔接④可以缓解城市供水压力和城市内涝A.①②B.②③C.①③D.②④
解析：解析：由题干可知，雨水花园的作用是集水（或汇水），增加下渗，①错误；渗、滞、蓄、净、用、排等系统是相互联系、相互衔接的，③错误。②④正确，故选D。
2.“海绵公园”建设对水循环环节的影响，正确的是( )A.调节aB.调节eC.增加fD.增加d
解析：读图可知，图中a、b为地表径流环节，c为下渗环节，d为降水环节，e为蒸发环节，f为水汽输送环节，g为地下径流环节。通过材料对“海绵公园”建设原理的描述，可以确定其主要影响地表径流和下渗，A正确。故选A。
3.以下城市最适宜建设“海绵公园”的是( )A.兰州B.乌鲁木齐C.拉萨D.杭州
解析：杭州降水丰富，可利用“海绵公园”减轻城市内涝问题，兰州、乌鲁木齐、拉萨均较干旱，不易发生内涝现象，故选D。
活水公园雨水收集系统是海绵城市建设的成功案例。下图为某活水公园雨水收集系统示意图。据此完成下面小题。
4.活水公园雨水收集系统对水循环影响最明显的环节是( )A.下渗B.地表径流C.降水D.水汽输送
解析：根据图示水体间关系可以判断，活水公园雨水收集系统通过雨水收集井，将雨水收集起来，减少了地表径流，所以其对水循环整个环节影响最明显的是地表径流，B正确。故选B 。
5.活水公园对城市环境的有利影响有( )①缓解热岛效应②减轻城市内涝③降解污染物，净化水体④提供工业用水A.①②③ B.②③④ C.①②④ D.①③④
解析：城市湿地面积增加，有利于缓解热岛效应，①正确；活水公园收集雨水，有利于减轻城市内涝，②正确；雨水处理后进行合理利用，有利于降解污染物，净化水体，③正确；提供工业用水不属于对城市环境的有利影响，④错误。故选A。
