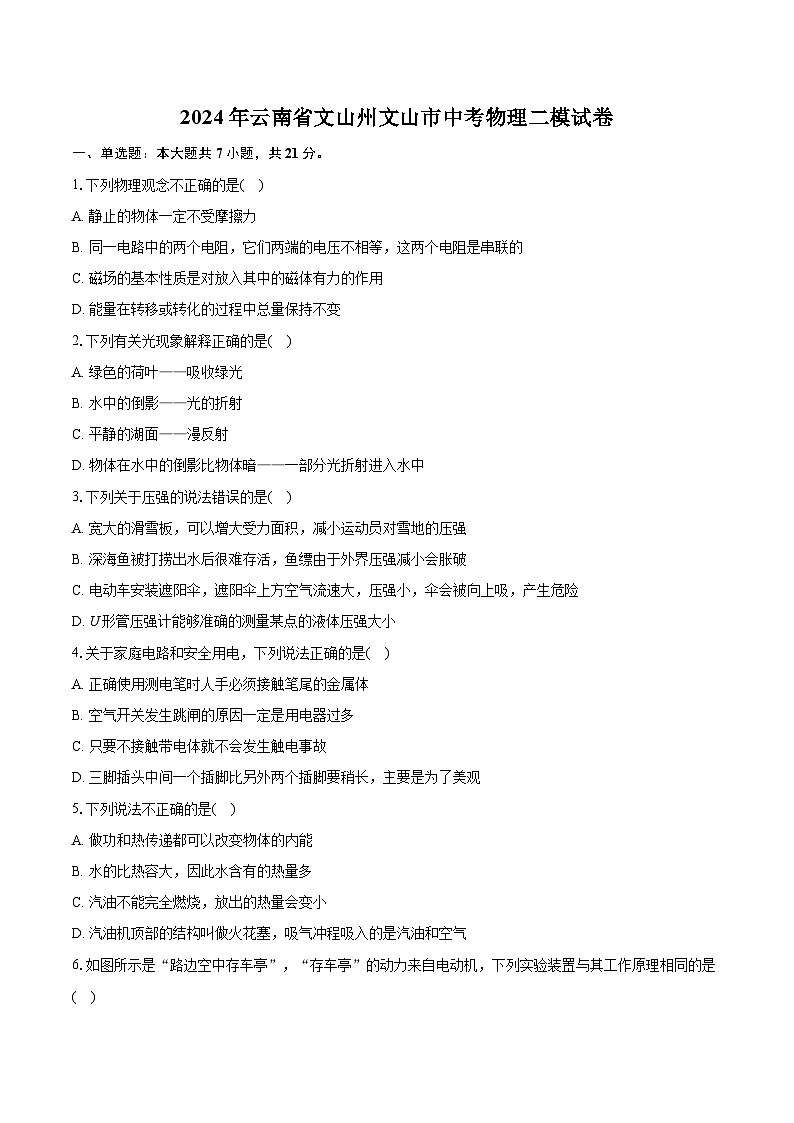

2024年云南省文山州文山市中考物理二模试卷

这是一份2024年云南省文山州文山市中考物理二模试卷，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

1.下列物理观念不正确的是( )
A. 静止的物体一定不受摩擦力
B. 同一电路中的两个电阻，它们两端的电压不相等，这两个电阻是串联的
C. 磁场的基本性质是对放入其中的磁体有力的作用
D. 能量在转移或转化的过程中总量保持不变
2.下列有关光现象解释正确的是( )
A. 绿色的荷叶——吸收绿光
B. 水中的倒影——光的折射
C. 平静的湖面——漫反射
D. 物体在水中的倒影比物体暗——一部分光折射进入水中
3.下列关于压强的说法错误的是( )
A. 宽大的滑雪板，可以增大受力面积，减小运动员对雪地的压强
B. 深海鱼被打捞出水后很难存活，鱼缥由于外界压强减小会胀破
C. 电动车安装遮阳伞，遮阳伞上方空气流速大，压强小，伞会被向上吸，产生危险
D. U形管压强计能够准确的测量某点的液体压强大小
4.关于家庭电路和安全用电，下列说法正确的是( )
A. 正确使用测电笔时人手必须接触笔尾的金属体
B. 空气开关发生跳闸的原因一定是用电器过多
C. 只要不接触带电体就不会发生触电事故
D. 三脚插头中间一个插脚比另外两个插脚要稍长，主要是为了美观
5.下列说法不正确的是( )
A. 做功和热传递都可以改变物体的内能
B. 水的比热容大，因此水含有的热量多
C. 汽油不能完全燃烧，放出的热量会变小
D. 汽油机顶部的结构叫做火花塞，吸气冲程吸入的是汽油和空气

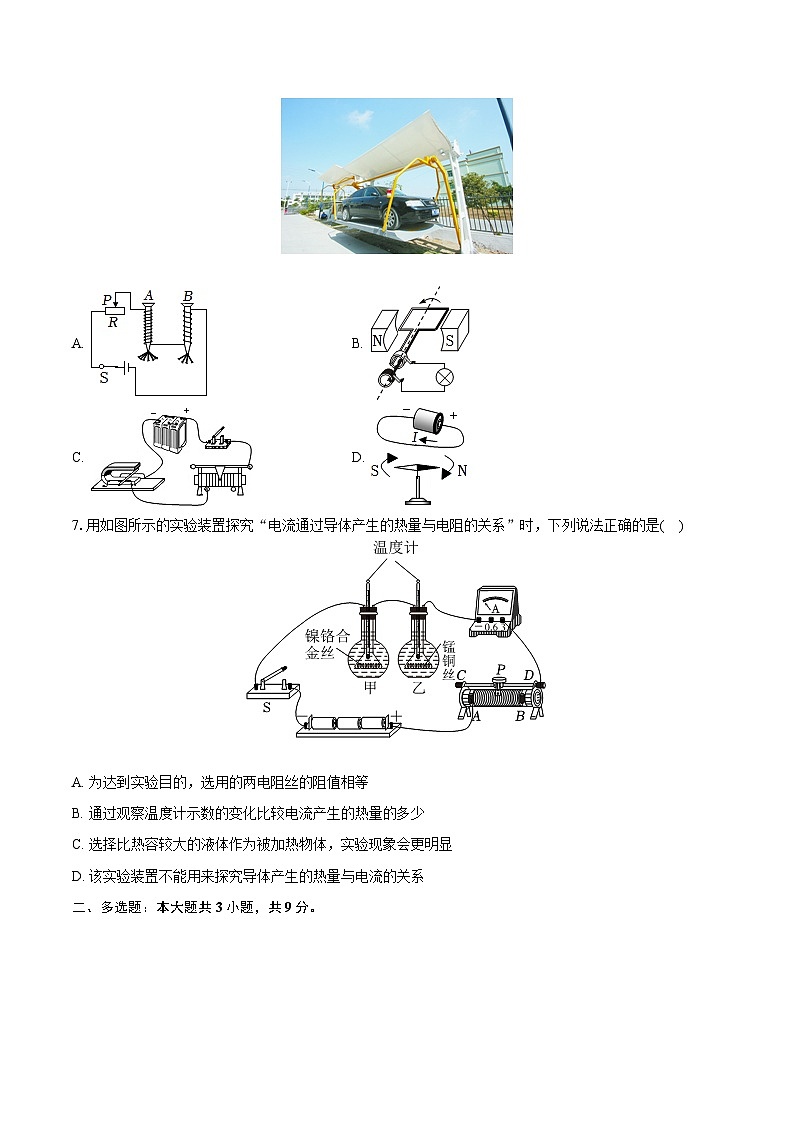

6.如图所示是“路边空中存车亭”，“存车亭”的动力来自电动机，下列实验装置与其工作原理相同的是( )
A. B.
C. D.
7.用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”时，下列说法正确的是( )
A. 为达到实验目的，选用的两电阻丝的阻值相等
B. 通过观察温度计示数的变化比较电流产生的热量的多少
C. 选择比热容较大的液体作为被加热物体，实验现象会更明显
D. 该实验装置不能用来探究导体产生的热量与电流的关系
二、多选题：本大题共3小题，共9分。
8.下列关于图所示情景说法错误的是( )
A. 甲图：机械臂的功能类似于人的手臂，它们属于费力杠杆
B. 乙图：匀速行驶的受油机，机械能保持不变
C. 丙图：铅球被抛出后，受到惯性的作用继续向前运动
D. 丁图：沿水平路面匀速行驶的太阳能汽车受到的牵引力和阻力是一对平衡力
9.如图所示，体重600N的小明利用动滑轮将重为200N的物体匀速向上提起1m，用了10s，作用在绳端的拉力F为125N，小明双脚与地面接触的面积约为，不计绳重和摩擦。则该过程中下列说法正确的是( )
A. 使用动滑轮不但可以省力，也可以省功
B. 该动滑轮的机械效率是
C. 小明做有用功的功率是25W
D. 小明对地面的压强是14500Pa
10.如图所示是一款智能控温电热水壶的设计电路，控制电路电压，，工作电路电压为220V，发热电阻的阻值为，热敏电阻R的阻值随温度的变化情况如表，电磁继电器线圈电阻忽略不计。当水箱中温度达到时停止加热。下列说法正确的是( )
A. 当水温升高时，电磁铁的磁性变强
B. 电磁铁的上端是S极
C. 加热状态工作，发热电阻产生的热量是
D. 若将更换为的定值电阻，水箱中温度达到时停止加热
三、填空题：本大题共6小题，共14分。
11.学业水平考试开考前，喇叭里传来宣读考场纪律的声音，这个声音是由纸盆______发出的；蓝花槛绽放，整条街花香扑鼻，这是______现象。
12.物理课上，小花透过装有水的圆柱形矿泉水瓶看到同学的“眼睛”，如图所示，此时的矿泉水瓶相当于一个______透镜填“凸”或“凹”，小花看到的“眼睛”是______填“实”或“虚”像。
13.2024年2月29日，西昌卫星发射中心使用长征三号乙运载火箭，成功将卫星互联网高轨卫星01星发射升空。火箭加速升空时，机械能______填“变大”“变小”或“不变”，若完全燃烧的氢燃料，可放出热量______。
14.如图甲所示，小明制作了一个家庭版的“鸡尾酒”，食用油和其他不同的液体出现了分层，食用油在最上一层，说明食用油的______填“密度”或“比热容”小；气凝胶密度仅为在表面积为的长方体金属块上涂上8mm厚的气凝胶如图乙所示，则覆盖在金属块上的气凝胶质量为______ kg。
15.白鹤滩水电站发电利用的水能属于______能源填“可再生”或“不可再生”；水果电池点亮一只发光二极管如图所示，对调二极管正负极接线，二极管将______填“发光”或“不发光”。
16.小明对“滑动摩擦力大小是与压力有关，还是与重力有关？”提出了自己的疑问。经过思考和讨论，小明设计了如图所示的实验装置进行了探究。把木块放在水平木板上使用氢气球向上拉，是为了控制______不变，改变______。接下来的操作是______，如果发现______，则说明滑动摩擦力的大小与重力大小无关。
四、作图题：本大题共2小题，共6分。
17.如图所示，请在图中画出经凸透镜折射后的光线。
18.请根据图乙中磁感线的方向，在A点标出电流的方向用箭头表示，并标出小磁针静止时右边的极性在括号里用“S”或“N”表示。
五、实验探究题：本大题共3小题，共20分。
19.在学习浮力的知识时，小明同学猜想：浮力的大小可能跟液体的密度有关。为了验证这个猜想，他设计了如图1所示的实验进行探究：
物块在水中受到的浮力______ N。
比较乙、丙两图中物块所受浮力的大小，小明同学得出浮力的大小与液体的密度无关的结论，你认为这个结论是______填“正确”或“错误”的，原因是______。
空气对浸入其中的物体有浮力的作用吗？小明设计了如图2所示的实验继续进行探究：
小明将气球通过气针固定在充满气的篮球上，将气球和篮球放在电子秤上，示数稳定后读出此时的示数；将气针按压进入篮球中，篮球开始给气球充气，充气过程中可以看到电子秤的示数______填“一直变大”“一直变小”或“一直不变”，说明电子秤对篮球的支持力______填“变大”“变小”或“不变”，也就说明空气对浸入其中的物体______填“有”或“无”浮力的作用。
天眼FAST调试组根据中的现象，研制了“微重力蜘蛛人系统”：用一个氦气球将维护人员吊起，形成“零重力”效果，以免压坏面板。当人静止在反射面板上时，人受到的支持力和重力______填“是”或“不是”一对平衡力，“零重力”效果是指______填“人对反射面板的压力”或“人的重力”接近于零。
20.小明在“探究水沸腾时的特点”实验中，设计了如图甲所示实验进行探究。
组装好实验器材后开始加热，小明观察到如图乙所示的气泡，水处于沸腾______填“前”或“时”的状态。
一段时间后，烧杯中水的温度不在升高，温度如图丙所示。此时水的沸点是______。
实验后撤去酒精灯，水还能继续沸腾一小会，没有马上停止沸腾。原因可能是______。
如图丁，将刚停止沸腾的水装入烧瓶，迅速塞上瓶塞并倒置，然后向瓶底浇冷水，发现水重新沸腾起来。原因是瓶内气体温度降低，气压减小，水的沸点______填“升高”或“降低”。
21.测量标有“”字样的小灯泡的电阻和电功率实验中，小明设计了如图甲所示电路。
请用笔画线代替导线，将图甲所示电路连接完整要求：导线不得交叉，滑片P向左移，电流变小。
检查电路连接无误后，闭合开关，移动滑片P，小明发现小灯泡始终不亮，电压表示数接近电源电压，电流表几乎无示数，经检查电表完好，则故障可能是小灯泡______填“短路”或“断路”。
排除故障后，小灯泡发光，此时电压表的示数为，为了测量小灯泡的额定电功率，应该向______填“左”或“右”端移动滑动变阻器的滑片，直到电压表示数为______ V。
多次实验收集到以下数据：
第2次实验中，电流表的示数如图乙，电流表示数为______ A，则灯泡L正常发光时的电阻为______，电功率为______保留两位小数。
小明发现小灯泡亮度是变化的，是由______填“实际功率”或“额定功率”决定的。
六、计算题：本大题共2小题，共18分。
22.如图所示，电阻，为滑动变阻器，电源电压为且保持不变。闭合开关S，调整滑片P位于的中点处，此时电流表的示数为。求：
滑动变阻器的最大阻值；
滑片P位于的中点时，电压表的示数；
消耗的电功率。
23.如图甲所示，底面积为的圆柱形容器中装入高度为15cm的水。现将底面积为、高为6cm的圆柱体不吸水放入盛水的容器中，圆柱体静止后露出水面的高度为4cm，如图乙所示。现用手垂直地压在圆柱体的上表面，使圆柱体缓缓压入水中至上表面恰好与水面相平，水不会溢出。求：
甲图中，容器底部受到的液体压强p；
手对圆柱体的压力大小F；
圆柱体上表面相对容器底部下降的高度h；
圆柱体被压入水中后，水对容器底部的压强增加了多少？
七、综合题：本大题共1小题，共2分。
24.阅读材料，回答问题：
2023年12月27日，中国首艘超深水大洋钻探船——“梦想”号顺利完成首次试航，如图所示。“梦想”号总吨位约33000吨，续航里程15000海里，可抵御16级台风海况，具备海域11000米的钻探能力，大洋科学钻探能力世界领先。该船具有全球最先进的钻探系统，具有油气钻探和大洋科学钻探两大作业模式，其中深水无隔水管泥浆循环系统由中国自主研制，在该领域实现了从无到有的突破；装有深度声呐并搭载高清摄像系统，可满足海洋领域全学科研究要求。
“梦想”号试航时，受到的浮力约是______ N。
该船具有全球最先进的钻探系统，在钻井取岩芯时，岩芯加速上升，此时，缆绳对岩芯的力______填“大于”“小于”或“等于”岩芯对缆绳的力。
深度声呐系统是通过______填“电磁波”或“超声波”探测海洋深度。
风能即一定时间内通过某截面的空气具有的动能。已知动能的大小与物体的质量成正比，与速度的平方成正比，16级台风的风速约为10级台风风速的2倍，则相同时间内通过相同截面的16级台风的风能约为10级台风风能的______倍。
答案和解析
1.【答案】A
【解析】解：A、静止的物体也有可能受到静摩擦力的作用，如一个物体在另一个静止的物体上有相对滑动趋势时，静止的物体也受到静摩擦力，故A错误；
B、在同一电路中的两个电阻，若用相同的电压表测得它们两端电压不相等，则它们是串联在电路中，故B正确；
C、磁场对放入其中的磁体有力的作用，故C正确；
D、能量在转移和转化的过程中总量保持不变，故D正确。
故选：A。
摩擦力的定义是：两个相互接触的物体在发生和即将发生相对运动时，在接触面产生的阻碍相对运动的力；
并联电路中，各支路两端电压相等；在串联电路中，串联导体起分担电压的作用，电阻相等，分担的电压相等；
磁场对放入其中的磁体有力的作用，磁场虽然看不见，但真实存在；
能量在转移和转化的过程中总量保持不变。
本题考查学生对摩擦力、能量的转化、磁场、电阻等内容的掌握情况，需要准确记忆。
2.【答案】D
【解析】解：A、绿色的荷叶——反射绿光、故A错误；
B、水中的倒影——光的反射，故B错误；
C、平静的湖面——镜面反射，故C错误；
D、人眼感觉是否明亮与进入人眼的光线强度有关，人看到物体是因为物体反射的光线进入人眼，而从物体到水面的光线会有一部分折射进入水中，一部分反射进入人眼中，人眼接到的光线偏少，所以会觉得反射形成的虚像偏暗，故D正确。
故选：D。
不透明物体的颜色是由反射的色光所决定的；
光线传播到两种介质的界面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
光照射到光滑的物体表面时，发生镜面反射；
光从一种透明介质斜射入另一种透明介质时，一般情况下在两种介质的交界处会同时发生反射和折射现象，由于光的折射，部分光线进入了水中，反射回空气中的光线就少了；人眼感觉是否明亮与进入人眼的光线强度有关。
此题考查了物体的颜色、光的反射和折射，与实际生活联系密切，体现了学以致用的思想。
3.【答案】D
【解析】解：A、运动员穿上滑雪板，增大了与雪地的接触面积，是为了减小对雪地的压强，故A正确；
B、水的压强随深度的增加而增加，深水鱼为了抵抗深水水压，它的鳔内就有一个相应的压力；一旦深水鱼上岸，那个外在的水压没有了，它的体内压强大于外界气压，因此会因鱼鳔胀破并死亡，故B正确；
C、伞面“上凸下平”，当电动车快速行驶时，伞上方空气流速大，压强小；伞下方空气流速小，压强大，伞就受到一个向上的压强、压力差，伞面被向上吸，产生危险，故C正确；
D、U形管压强计不能准确地测量某点的液体压强大小，故D错误。
故选：D。
减小压强的方法：在压力一定时，增大受力面积，在受力面积一定时，减小压力。
深水鱼在深水处生活，它的体内压强和深水处的压强差不多，压强差过大时，鱼会由于不适应而死亡。
液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大的位置，压强越小；流体的流速越小，压强越大。
形管压强计不能准确地测量某点的液体压强大小，。
本题考查了减小压强的方法、液体压强的特点、流体压强与流速的关系等知识的理解和掌握，以及对U形管压强计的认识，难度不大。
4.【答案】A
【解析】解：A、正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光的导线是火线，电流经过人体形成回路；氖管不发光的是零线；手千万不要接触笔尖金属体，故A正确；
B、家庭电路中空气开关跳闸一定是电路中电流过大，电路短路是造成电路中电流过大的一个原因，也可能是用电器的总功率过大，故B错误；
C、不接触带电体也可能会发生触电事故，比如靠近高压带电体可能发生高压电弧触电，故C错误；
D、三脚插头中间一个插脚比另外两个插脚要稍长，可以使三脚插头插入插座时，接地的脚最先与地线接通，拔出插头时最后与地线断开，避免触电事故的发生，故D错误。
故选：A。
正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体；
电路电流过大的原因有短路或用电器总功率过大；
安全用电的原则：不靠近高压带电体，不接触低压带电体；
三脚插头中间一个插脚比另外两个插脚要稍长，可以使三脚插头插入插座时，接地的脚最先与地线接通，拔出插头时最后与地线断开，避免触电。
解答本题需掌握家庭电路中安全用电常识、测电笔的正确使用等知识，只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
5.【答案】B
【解析】解：A、改变内能的方式有做功和热传递，故A正确；
B、热量是过程量，不能说含有，故B错误；
C、汽油不能完全燃烧，放出的热量会变小，故C正确；
D、汽油机顶部的结构叫做火花塞，吸气冲程吸入的是汽油和空气混合物，故D正确。
故选：B。
改变内能的方式有做功和热传递，它们在改变内能上是等效的；
热量是过程量，不能说含有；
燃料不能完全燃烧，放出的热量会变小；
汽油机顶部有火花塞，为点燃式，汽油机吸气冲程中吸入的是空气和汽油的混合物。
本题考查内能的改变、热量和汽油机的知识，属于基础题。
6.【答案】C
【解析】解：A、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这种现象叫电磁感应，发电机是利用该原理制成的，故B不符合题意；
C、该装置说明通电导体在磁场中会受到力的作用，电动机就是利用该原理来工作的，故C符合题意；
D、该装置说明通电导体的周围存在磁场，与电动机的原理不同，故D不符合题意。
故选：C。
电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
本题考查的是电动机的基本原理，同时涉及电流的磁效应、电磁感应和影响电磁铁磁性强弱的因素，难度不大。
7.【答案】B
【解析】解：A、图中两电阻串联，通过的电流和通电时间相同，研究电流通过导体产生的热量与电阻的关系，要控制电流和通电时间相同，而选用的两电阻丝的阻值不相等，故A错误；
B、由转换法，通过观察温度计示数的变化比较电流产生的热量的多少，故B正确；
C、根据，在其它条件相同时，选择比热容较小的液体作为被加热物体，实验现象会更明显，故C错误；
D、以上面装置中的任一电阻丝作为研究对象电阻不变，在控制时间相同的条件下，移动变阻器的滑片改变电路的电流大小，该实验装置可用来探究导体产生的热量与电流的关系，故D错误。
故选：B。
电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析；
电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生的热量多少。
本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联的规律的运用。
8.【答案】BC
【解析】解：A、机械臂在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；
B、匀速水平飞行的加油机正在为受油机加油，受油机的质量增大，其飞行高度不变，所以重力势能变大，动能也变大，所以机械能增大，故B错误；
C、铅球被抛出后由于具有惯性而继续向前运动，惯性是一种性质，不是一种作用，故C错误；
D、沿水平路面匀速行驶的太阳能汽车受到的牵引力和阻符合二力平衡的四个条件，是一对平衡力，故D正确。
故选：BC。
根据杠杆在使用过程中，动力臂和阻力臂的大小关系，判断它是属于哪种类型的杠杆；
机械能包括动能与重力势能，根据它们的影响因素可做出判断；
惯性是物体对物体的一种性质，不是一种作用；
二力平衡的条件：大小相等，方向相反，作用在一条直线上，作用在一个物体上。
本题看出来杠杆的分类、惯性的定义、平衡力的判断和机械能大小的判断，难度一般。
9.【答案】BD
【解析】解：A、根据功的原理：使用任何机械都不省功可知，使用动滑轮可以省力，但不可以省功，故A错误；
B、小明做的有用功为：
；
由图可知，，根据可知，小明做的总功为：
；
滑轮组的机械效率为：
，故B正确；
C、小明做有用功的功率：
，故C错误；
D、小明对地面的压力：
，
小明双脚与地面接触的面积；，
小明对地面的压强：
，故D正确。
故选：BD。
功的原理：使用任何机械都不省功；
根据求出小明做的有用功；根据滑轮组装置确定绳子股数，利用求出小明做的总功；根据求出滑轮组的机械效率；
由可求得有用功的功率；
小明对地面的压力等于重力加上作用在绳端的拉力，已知小明双脚与地面接触的面积，由可求得小明对地面的压强。
本题考查了功的原理、使用动滑轮是有用功、功率、机械效率的计算、压强的计算等多个知识点，是一道综合性较强的题目。
10.【答案】ACD
【解析】解：A、由热敏电阻R的阻值随温度的变化情况知当水温升高时，R减小，控制电路的总电阻减小，由欧姆定律知，在电源电压不变时，控制电路电流增大，电磁铁的磁性变强，故A正确；
B、由图知，电流从电磁铁的下端流进，上端流出，由安培定则可知电磁铁的上端是N极，故B错误；
C、加热发热电阻产生的热量，故C正确；
D、若将更换为的定值电阻，的阻值减小，由于控制电路的总电阻不变，由串联电路电阻规律可知，热敏电阻的阻值要增大，由表格数据可知，热敏电阻要由时的变为时的，故D正确。
故选：ACD。
根据表格数据得到当水温升高时，R的变化情况，由欧姆定律和串联电路电阻的规律得到控制电路电流的变化情况，进而得到电磁铁磁性的变化情况；
利用安培定则判断即可；
工作电路电压、发热电阻和通电时间已知，利用得到加热发热电阻产生的热量；
利用串联电路电阻的规律可得到更换时，热敏电阻的阻值，由题中表格数据可得到对应的温度值。
本题考查了电磁继电器的应用，涉及到欧姆定律和串联电路规律的应用、安培定则的应用、电热公式的应用等内容，难度中等。
11.【答案】振动 扩散
【解析】解：声音是由物体振动产生的，因此声音是由纸盆振动发出的；花香扑鼻说明分子在不停地做无规则运动，是扩散现象。
故答案为：振动；扩散。
声音是由物体振动产生的；花香扑鼻体现了分子的无规则运动。
本题考查了声音的产生和扩散现象，是一道基础题。
12.【答案】凸 虚
【解析】解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，因此装水的矿泉水瓶相当于一个凸透镜，
小花透过装有水的圆柱形矿泉水瓶看到同学的“眼睛”，此时眼睛到透镜的距离小于焦距，则小花看到的“眼睛”是正立、放大的虚像。
故答案为：凸；虚。
透明圆塑料瓶装水后，中间厚而边缘薄，类似于凸透镜，凸透镜成像的三种情况和应用之一：，成正立、放大的虚像，应用于放大镜。
本题考查了凸透镜三种成像情况和应用，是比较基础性的习题，要求学生熟练掌握。
13.【答案】变大
【解析】解：火箭在加速升空的过程中，质量不变，速度增大、动能增大，高度增大，重力势能增大，动能和势能统称为机械能，机械能增大；
完全燃烧的氢燃料，可放出热量：
。
故答案为：变大；。
火箭加速升空时，速度增大、高度升高，据此分析机械能的变化；
通过燃料完全燃烧放热公式计算即可。
本题考查了机械能的变化分析、燃料完全燃烧放热公式的掌握和运用，注重知识应用能力的考查，题目难度不大。
14.【答案】密度
【解析】解：家庭版的“鸡尾酒”，食用油和其他不同的液体出现了分层，食用油在最上一层，说明食用油的密度小；
覆盖在金属块上气凝胶的体积：，
由可得，覆盖在金属块上的气凝胶质量：。
故答案为：密度；。
不会互溶的液体，密度大的液体在下方，密度小的液体在上方；
根据题意求出覆盖在金属块上气凝胶的体积，根据密度公式求出质量。
本题考查了学生对密度的理解、对密度公式及其变形公式的掌握和运用。
15.【答案】可再生 不发光
【解析】解：白鹤滩水电站发电利用的水能属于可再生能源。发光二极管具有单向导电性，对调二极管正负极接线，二极管将不发光。
故答案为：可再生；不发光。
能源从是否可再生角度划分：
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源。例：化石能源煤炭、石油、天然气、核能。
发光二极管具有单向导电性。
本题考查的是能源的分类；知道二极管的单向导电性。
16.【答案】木块的重力 木块对长木板的压力 沿水平方向拉着弹簧测力计使木块做匀速直线运动 步骤乙中弹簧测力计示数变小
【解析】解：根据，木块的质量不变，木块的重力不变，小明设计了如图所示的实验装置进行了探究。把木块放在水平木板上使用氢气球向上拉，是为了控制木块的重力不变；
研究滑动摩擦力大小是与压力有关，要控制接触面粗糙程度不变，只改变压力大小；因木块受到细线坚直向上的拉力，故木块对木板的压力变小，从而改变木块对长木板的压力。用弹簧测力计沿水平方向拉着物体做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数等于摩擦力的大小，故接下来的操作是沿水平方向拉着弹簧测力计使木块做匀速直线运动，如果发现步骤乙中弹簧测力计示数变小，则说明滑动摩擦力的大小与重力大小无关。
故答案为：木块的重力；木块对长木板的压力；沿水平方向拉着弹簧测力计使木块做匀速直线运动；步骤乙中弹簧测力计示数变小。
根据分析回答；
研究滑动摩擦力大小是与压力有关，要控制接触面粗糙程度不变，只改变压力大小；据此分析；根据二力平衡的条件分析；结合已知条件和实验现象回答。
本题研究滑动摩擦力大小是与压力有关，还是与重力有关？考查考查实验原理及控制变量法的运用和方案的设计。
17.【答案】解：平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：

【解析】在作凸透镜光路图时，先确定所给的光线的特点再根据透镜对光的作用来作图。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
18.【答案】解：磁感线总是从N极出发回到S极，故A点的磁感线方向向右，故螺线管的左端为N极，右端为S极；
由右手螺旋定则可知，螺线管中的电流从左端流入，右端流出，故A点的电流方向向上，根据异名磁极相互作用可知小磁针静止时可商标为S极。如下图。
【解析】根据磁感线特点可确定磁感线方向；根据螺线管的N、S极和线圈绕向，利用安培定则可以确定螺线管中的电流方向；
利用磁极间的作用规律可以确定小磁针的右端的磁极。
安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个。在此题的第二问中就是间接告诉了磁场方向和线圈绕向来确定电流方向。
19.【答案】错误 没有控制物块排开液体的体积相同 一直变小 变小 有 不是 人对反射面板的压力
【解析】解：由图1甲可知，弹簧测力计的分度值为，物体的重力：，
由图1乙可知，物体浸没在水中时弹簧测力计的示数：，
所以物体受到水的浮力：；
探究浮力的大小与液体密度的关系时，根据控制变量法，要使物体排开液体的体积相同，图1乙、丙两图中没有控制排开液体的体积相同，所以结论错误；
将充足气的篮球和套扎在气针尾端的气球一起放在灵敏电子秤上，由于篮球和气球处于平衡状态，则；
所以，电子秤示数为；
当将扎在气球上的气针头插入篮球的气门内，气球随即膨胀后，由于篮球和气球仍处于静止状态，则；
所以，电子秤示数为；
篮球和气球重力不变，根据可知，气球上的气针头插入篮球的气门内，篮球内的部分气体进入气球，气球随即膨胀，气球排开气体的体积越大，则它受到的浮力也越大，即；
所以，；
这个实验可以说明：空气也能产生浮力。
当人静止在反射面板上时，重力等于拉力加上支持力，人受到的支持力和重力不等，故不是一对平衡力，由于拉力较大，支持力接近0，则“零重力”效果是指人对反射面板的压力接近于零。
故答案为：；错误；没有控制物块排开液体的体积相同；一直变小；变小；有；不是；人对反射面板的压力。
根据称重法计算物体受到的浮力；
根据控制变量法可知，探究浮力与液体密度的关系时，要使物体排开液体的体积相同，据此分析；
电子秤的示数是物体对电子秤产生的压力；对篮球和套扎在气针尾端的气球为一个整体，对其受力分析，根据重力和浮力的变化即可得出压力的变化，即电子秤示数的变化。；
根据人受重力、拉力和支持力分析解答。
本题考查探究浮力有关因素，难点是通过电子秤显示浮力的分析。
20.【答案】时 96 由于石棉网的温度高于水的沸点，水可以从石棉网继续吸热 降低
【解析】解：图乙中气泡上升过程中，气泡变大，图乙符合水沸腾的现象；
温度计上之间有10个小格，所以一个小格代表的温度是，即此温度计的分度值为，图丙温度计的示数为，此时水的沸点是；
当水沸腾时，撤去酒精灯后，水还能继续沸腾一小会，原因是撤去酒精灯后，石棉网的温度高于水的沸点，水仍能从石棉网上吸热，满足水沸腾的条件；
水的沸点跟气压有关，气压越大，沸点越高，气压越低，沸点越小，故气压减小，水的沸点降低。
故答案为：
时；
；
由于石棉网的温度高于水的沸点，水可以从石棉网继续吸热；
降低。
水沸腾时和沸腾前现象：沸腾时有大量的气泡产生，并且气泡在上升过程中体积逐渐增大，最后破裂；沸腾前气泡在上升过程中，体积逐渐减小；
温度计读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；
沸腾条件为：温度达到沸点、继续吸热；
水的沸点随着气压的增大而升高，随着气压的减小而降低。
本题考查了水沸腾特点的实验，要掌握实验的操作过程、水沸腾时的特点，难度不大，属于基础性题目。
21.【答案】断路 右 实际功率
【解析】解：在“探究电流与电压、电阻的关系”实验中滑动变阻器串联在电路中，结合题干中滑片P向左端移动时，电流表的示数变小，说明滑片左移滑动变阻器接入电路的电阻增大，即滑动变阻器左下部分电路接入电路，据此完成电路连接如下图所示：
检查电路连接无误后，闭合开关，移动滑片P，小明发现小灯泡始终不亮，电流表几乎无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是小灯泡断路；
电路连接正确操作后，小灯泡发光，此时电压表的示数为，小于灯泡额定电压，为了测量小灯泡的额定电功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故这时应该向右端移动滑动变阻器的滑片，直到电压表示数为；
灯的电压为时，由图乙知，电流表选择小量程，分度值为，电流表示数为，由欧姆定律，则小灯泡正常发光时的电阻大约是：；
灯泡额定功率为：；
根据表中数据可知，通过灯的电流随电压的变大而变大，根据可知，灯泡的实际功率越大，灯越亮，故小灯泡的亮度是由实际功率决定的。
故答案为：见解答；断路；右；；；；；实际功率。
在小灯泡的电阻和电功率实验中，滑动变阻器串联在电路中，结合题干中滑片P向左端移动时，电流表的示数变小，说明滑片左移滑动变阻器接入电路的电阻增大，据此完成电路连接；
检查电路连接无误后，闭合开关，移动滑片P，小明发现小灯泡始终不亮，电流表几乎无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
根据串联电路电压规律和分压原理确定滑动变阻器移动方向；
由图乙电流表选用的量程确定分度值读数，根据欧姆定律求电阻，再根据求灯的额定功率；
通过灯的电流随电压的变大而变大，根据可知，灯泡的实际功率越大。
本题是研究小灯泡的电阻和电功率的实验，考查了电路连接、故障分析、操作过程、电阻和电功率计算、小灯泡的亮暗程度与什么因素有关等。
22.【答案】解：总电阻，；
电压表的示数；
消耗的电功率。
答：滑动变阻器的最大阻值是；
滑片P位于的中点时，电压表的示数为；
消耗的电功率是。
【解析】利用欧姆定律公式先计算总电阻，再根据串联电路特点计算的电阻；
利用公式计算电压表的示数；
利用公式计算电功率。
此题主要是考查学生对欧姆定律和电功率公式的理解和应用。
23.【答案】解：甲图中，容器底部受到的液体压强为：
；
由力的平衡可知，圆柱体漂浮时，；
手压圆柱体浸没时，，则手对圆柱体的压力F等于圆柱体受到的浮力的增加量，
由浮力公式，可知：；
圆柱体下降的高度等于圆柱体浸入水中的高度的增加量h与水面上升的高度之差，即，
由公式可知，水对容器底部的压强增加量为。
答：甲图中，容器底部受到的液体压强p为；
手对圆柱体的压力大小F为40N；
圆柱体上表面相对容器底部下降的高度h为2cm；
圆柱体被压入水中后，水对容器底部的压强增加了。
【解析】根据可求出甲图中容器底部受到的液体压强；
由力的平衡可知，手对圆柱体的压力F等于圆柱体受到的浮力的增加量；
圆柱体下降的高度等于圆柱体浸入水中的高度的增加量h与水面上升的高度之差，即；
由公式可知，水对容器底部的压强增加量为
本题考查学生的字母运算能力，综合浮力、压强知识，要求学生应用力的平衡及相互作用灵活处理力的关系，难度大。
24.【答案】 等于 超声波 8
【解析】解：根据阿基米德原理，船所受浮力等于其排开水的重力，因此，梦想”号受水的浮力约为：
；
岩芯加速上升过程中，缆绳对岩芯的力和岩芯对缆绳的力是一对相互作用力，其大小始终相等；
声呐利用超声波探测海洋深度；
级台风的风速约为10级台风风速的2倍，则相同时间内通过相同截面的空气质量前者也是后者的2倍，由公式可知，
16级台风的风能与10级台风风能之比为：：：；
即相同时间内通过相同截面的16级台风的风能约为10级台风风能的8倍。
故答案为：；等于；超声波；。
根据阿基米德原理，船所受浮力等于其排开水的重力，据此计算浮力大小及其变化；
一对相互作用力的大小相等、方向相反；
声呐是利用超声波来传递信息的；
知道16级台风的风速约为10级台风风速的2倍，判断相同时间内通过某截面的空气质量和速度的变化，运用可比较风能的变化。
本题围绕“梦想”号超深水大洋钻探船考查了对浮力的计算，力的分析，超声波的应用，动能公式的理解与运用等，综合性强，有一定难度。温度
20
30
40
50
60
电阻
700
400
300
200
100
实验次数
小灯泡两端的两电压
通过小灯泡的电流
小灯泡的亮度
小灯泡的电功率
1
比正常发光暗
2
正常发光
3
比正常发光亮
