2024长沙中考物理二轮专题复习 第9讲 生活用电 （课件）

这是一份2024长沙中考物理二轮专题复习 第9讲 生活用电 （课件），共23页。PPT课件主要包含了考点清单，生活用电，家庭电路的组成，电能表，保险装置，左零右火，上接地，金属外壳，总功率等内容，欢迎下载使用。

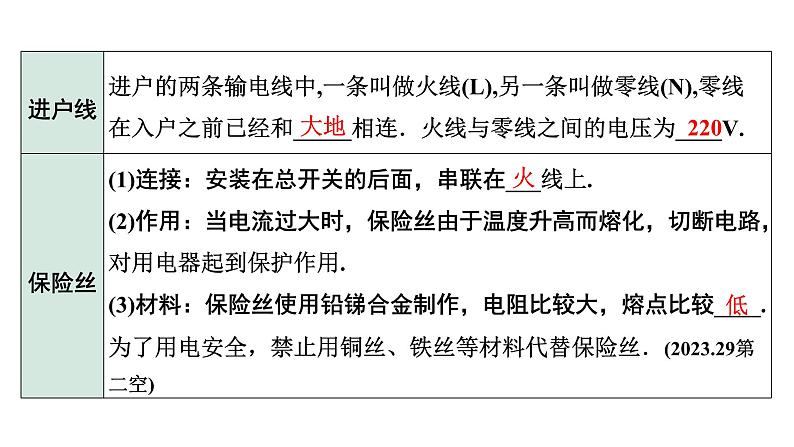

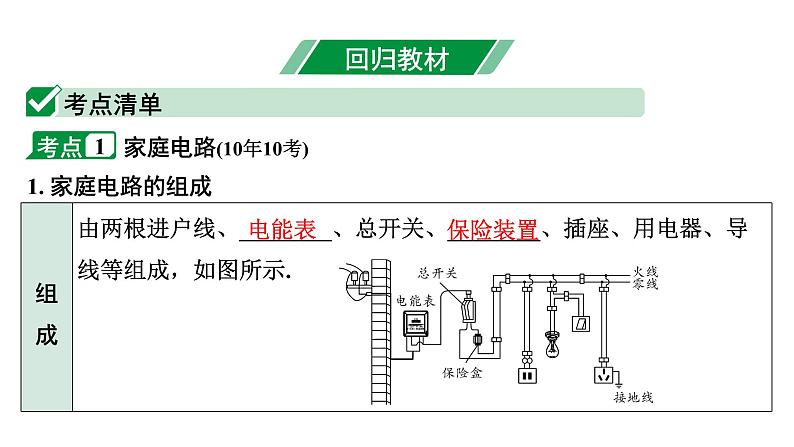

家庭电路(10年10考)

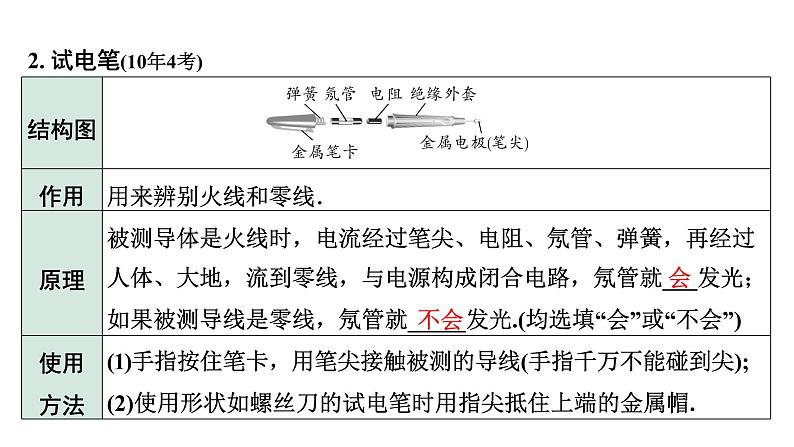

2. 试电笔(10年4考)
1. (RJ九年级P108图19.1－7)如图所示是现在一般标准住宅户内配电系统方框图．下列说法正确的是(　　)
A. 电能表用来计量家中所有用电器的总功率B. 空调正常工作时，吊灯一定发光C. 如果插座被短路，“漏电保护器”就会切断电流D. 空气开关“跳闸”，可能是电路发生短路引起的

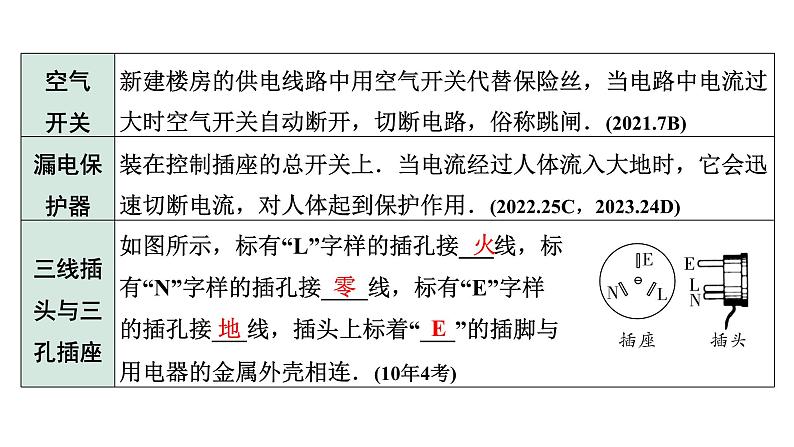

2. (RJ九年级P107图19.1－5)如图是三脚插头和三孔插座的示意图， 三脚插头中较长的脚与用电器的_________相连，使用三脚插头和三孔插座的作用是防止________________________________．
用电器外壳意外带电引起触电事故
3. 如果电路出现故障，电工师傅一般会用试电笔进行检查，如图所示是几种试电笔的使用方法，其中正确的是_____．
家庭电路中电流过大的原因(2023.27)　
安全用电(10年8考)
4. (RJ九年级P109图19.2－1)如图所示，通过插座接入电路的各用电器是______(选填“并联”或“串联”)的；当多个大功率家用电器同时接入电路使用时，家里用电线路上的总电流会______，容易烧坏保险丝，甚至引起火灾．
5. (RJ九年级P113图19.3－2)如图甲所示，人站在绝缘凳上同时接触火线和零线，____发生触电事故；如图乙所示，人站在地面上仅接触火线，____发生触电事故．(均选填 “会”或“不会”)
家庭电路连接与故障分析(10年4考)
1. (2023长沙24题3分)下列关于家庭电路的说法正确的是(　　)A. 家庭电路中各用电器都是串联在电路中的B. 发现触电事故时，应首先切断电源再想办法施救C. 控制用电器的开关应接在该用电器和零线之间D. 当干路中的电流过大时，漏电保护器就会自动切断电路
2. (2023长沙22题3分)某家庭电路的组成部分如图所示，下列说法正确的是(　　)
A. 图中三个插座是串联的B. 控制灯泡的开关S要接在火线上C. 三脚插头的用电器也可插入两孔插座D. 闭合开关S时，灯泡不亮，一定是零线某处断路
3. (2023长沙27题3分)如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)
A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光
安全用电原则(10年8考)
4. (2021长沙7题3分)下列符合安全用电原则的是(　　)A．在高大建筑物的顶端安装避雷针可以防雷B．空气开关跳闸后，直接将其复位即可C．在输电线上晾衣服D．低于220 V的电压对人体来说都是安全的
5. (2022长沙22题3分)进入汛期以来，多地发生强降雨．人们在防汛的同时还要注意用电安全．下列做法正确的是(　　)A. 雷雨天不在大树下躲避B. 雷雨天在室外使用手机打电话C. 手上有水时拔用电器的插头D. 发现有人触电时，立即用手直接将人拉开
