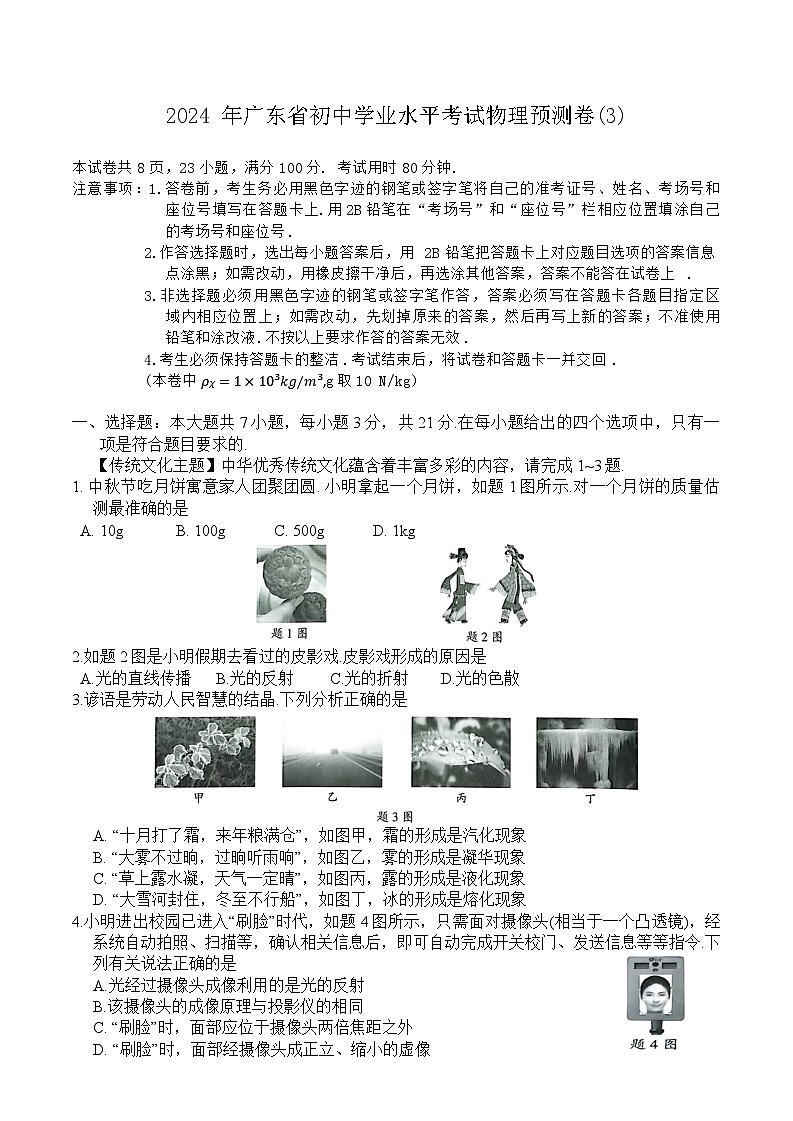

2024 年广东省初中学业水平考试物理预测卷(3)
本试卷共8页，23小题，满分100分. 考试用时80分钟.
注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上.用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号.
2.作答选择题时，选出每小题答案后，用2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上.
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.
4.考生必须保持答题卡的整洁.考试结束后，将试卷和答题卡一并交回.
(本卷中 ρχ=1×10³kg/m³,g取10 N/kg)
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
【传统文化主题】中华优秀传统文化蕴含着丰富多彩的内容，请完成1~3题.
1. 中秋节吃月饼寓意家人团聚团圆. 小明拿起一个月饼，如题1图所示.对一个月饼的质量估测最准确的是
A. 10g B. 100g C. 500g D. 1kg
2.如题2图是小明假期去看过的皮影戏.皮影戏形成的原因是
A.光的直线传播 B.光的反射 C.光的折射 D.光的色散
3.谚语是劳动人民智慧的结晶.下列分析正确的是
A. “十月打了霜，来年粮满仓”，如图甲，霜的形成是汽化现象
B. “大雾不过晌，过晌听雨响”，如图乙，雾的形成是凝华现象
C. “草上露水凝，天气一定晴”，如图丙，露的形成是液化现象
D. “大雪河封住，冬至不行船”，如图丁，冰的形成是熔化现象
4.小明进出校园已进入“刷脸”时代，如题4图所示，只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可自动完成开关校门、发送信息等等指令.下列有关说法正确的是
A.光经过摄像头成像利用的是光的反射
B.该摄像头的成像原理与投影仪的相同
C. “刷脸”时，面部应位于摄像头两倍焦距之外
D. “刷脸”时，面部经摄像头成正立、缩小的虚像
5.安全教育已越来越引起学校和社会各界的高度重视.小明在学校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的是
A.若空气开关“跳闸”，则一定是使用了大功率用电器
B.只要不接触带电体就不会触电
C.家庭电路的开关，接在零线或火线上都可以
D.使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连
6.如题6图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时 N极指向水平向右.则下列说法正确的是
A. 电源左端为负极
B.通电螺线管的左端为 N极
C.将滑动变阻器的滑片 P 向左移动，通电螺线管的磁性增强
D.若对调电源的正负极位置，闭合开关，则小磁针静止时其N极指向将改变
7.题7图甲为小明在科技节中自制的水火箭结构示意图.图乙为使用打气筒向水火箭内不断打气示意图，当水面上方压强增大到一定程度时，会使水向下喷出，从而使水火箭升空.结合材料，你认为以下说法错误的是
A.利用打气筒向水火箭内打气，水火箭中空气的内能增大
B.打气筒将空气压入水火箭内的能量转化过程与汽油机的压缩冲程相同
C.水火箭加速升空阶段机械能一定在增大
D.水向下喷出会使水火箭升空是由于力的作用是相互的
二、填空题：本大题共7小题，每空1分，共21分.
8.如题8图甲所示，小明用正在发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在 ；同一示波器显示的声波波形图如图乙、丙、丁，其中响度相同的两个是乙和 ，丙和丁的频率 (选填“相同”或“不相同”).
9.如题9图所示，小丽同学用气球与自己的头发摩擦几下，发现头发会随着气球飘起来.头发与气球因带 (选填“同种”或“异种”)电荷而相互吸引，该现象中气球带负电的原因是 .用与头发摩擦过的气球再接触验电器的金属球，金属箔张角变大，此时的瞬间电流方向为 (选填“从验电器到气球”或“从气球到验电器”).

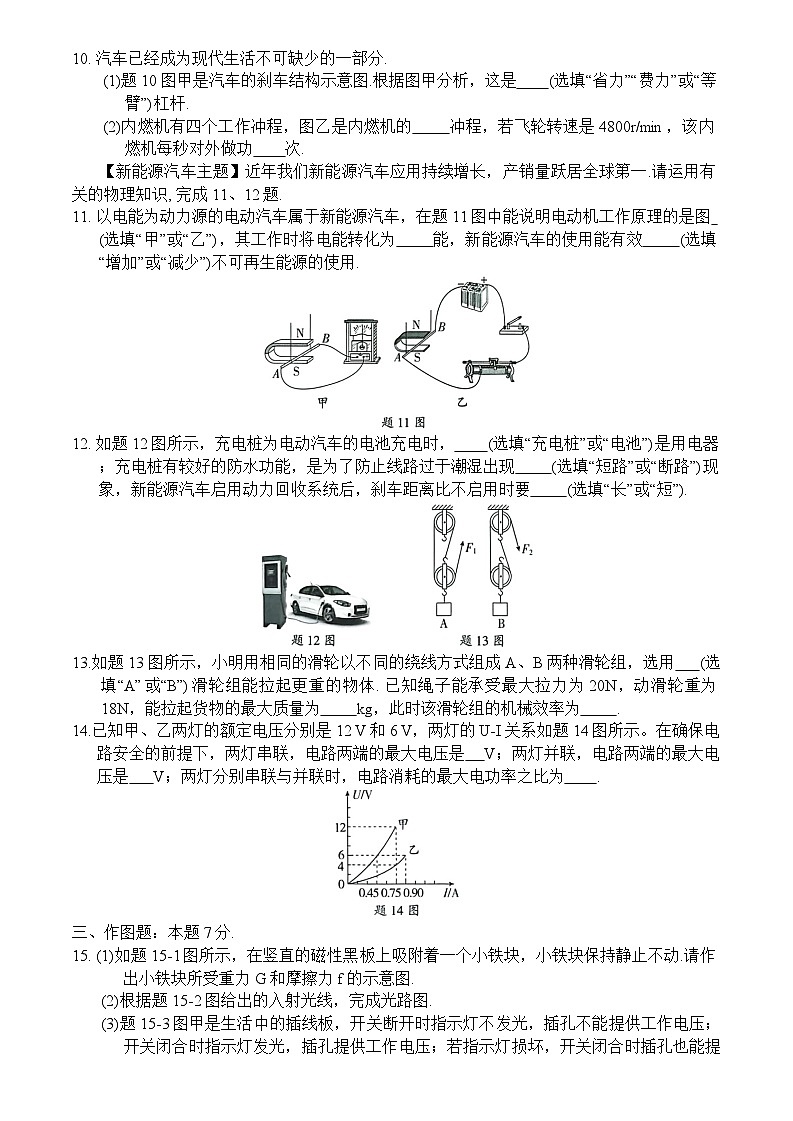

10. 汽车已经成为现代生活不可缺少的一部分.
(1)题10图甲是汽车的刹车结构示意图.根据图甲分析，这是 (选填“省力”“费力”或“等臂”)杠杆.
(2)内燃机有四个工作冲程，图乙是内燃机的 冲程，若飞轮转速是4800r/min，该内燃机每秒对外做功 次.
【新能源汽车主题】近年我们新能源汽车应用持续增长，产销量跃居全球第一.请运用有关的物理知识, 完成11、12题.
11. 以电能为动力源的电动汽车属于新能源汽车，在题11图中能说明电动机工作原理的是图 (选填“甲”或“乙”)，其工作时将电能转化为 能，新能源汽车的使用能有效 (选填“增加”或“减少”)不可再生能源的使用.
12. 如题12图所示，充电桩为电动汽车的电池充电时， (选填“充电桩”或“电池”)是用电器；充电桩有较好的防水功能，是为了防止线路过于潮湿出现 (选填“短路”或“断路”)现象，新能源汽车启用动力回收系统后，刹车距离比不启用时要 (选填“长”或“短”).
13.如题13图所示，小明用相同的滑轮以不同的绕线方式组成A、B两种滑轮组，选用 (选填“A”或“B”)滑轮组能拉起更重的物体. 已知绳子能承受最大拉力为20N，动滑轮重为18N，能拉起货物的最大质量为 kg，此时该滑轮组的机械效率为 .
14.已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的 U-I关系如题14图所示。在确保电路安全的前提下，两灯串联，电路两端的最大电压是 V；两灯并联，电路两端的最大电压是 V；两灯分别串联与并联时，电路消耗的最大电功率之比为 .
三、作图题：本题7分.
15. (1)如题15-1图所示，在竖直的磁性黑板上吸附着一个小铁块，小铁块保持静止不动.请作出小铁块所受重力 G 和摩擦力f的示意图.
(2)根据题15-2图给出的入射光线，完成光路图.
(3)题15-3图甲是生活中的插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中连接好电路图.
四、实验题：本大题共3小题，第16小题7分，第17小题6分，第18小题7分，共20分.
16.(1)常用温度计是根据液体 的性质制成的，题16-1图甲中温度计的示数为 ℃；如图乙中所示，铅笔的长度为 cm.
(2)分析题16-2图中实验记录的数据可知 vAB=实验时斜面坡度要适当，其目的是减小测量 (选填“时间”或“路程”)的误差.
(3)由题16-3图中 两图所示实验现象可得出压力作用效果与受力面积的关系.如图丁所示，小明在探究流速大小对流体压强的影响时，在倒置的漏斗里放一个乒乓球，用手指托住乒乓球，然后从漏斗口向下用力吹气，当他将手指移开时，乒乓球没有下落.这是因为乒乓球上方气体流速增大，压强 (选填“变大”“变小”或“不变”).
17.小月同学在探究影响浮力大小的因素时做了如题17图的实验，请你根据实验探究回答下列问题.
(1)在C和E两图中，保持了 不变，观察测力计示数，得出同一物体浸没在不同的液体中时，液体密度越大，所受的浮力 .
(2)小月进行观察研究，发现浮力的大小有时与深度有关，有时与深度又无关。对此正确的解释：浮力的大小随着排开水的体积的增大而 ，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度 .
(3)利用实验图 可以算出物体在盐水中所受的浮力为2.2 N；然后算出盐水的密度为 kg/m³.
18.小明利用如题18图甲所示的电路来测量小灯泡的电功率(电源为两节新干电池).
(1)请用笔画线代替导线，在图甲中将实验电路连接完整(要求滑动变阻器的滑片向右移动时电流表的示数变小).
(2)实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图乙所示位置，如果导线完好且连接无误，只有一个元件有故障，则故障原因是 .
(3)故障排除后，小雅从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡 U-I图像如图丙所示，则小灯泡的额定功率是 W，所用滑动变阻器的规格是下列四个中的 (选填选项前字母).
A. “5Ω, 2 A” B. “15Ω, 2 A” C. “25Ω, 2 A” D. “30Ω, 2 A”
(4)在某次调节中，滑动变阻器接入电路的阻值减小了△R₁，小灯泡的阻值变化了 ΔR₂,则△R₁ (选填“>”“<”或“=”)△R₂, 这次调节过程中小灯泡的亮度 (选填“变暗”“变亮”或“不变”)；灯泡的亮度是由灯泡的 决定.
五、计算题: 本大题2小题, 第19小题6分, 第20小题7分, 共13分.
19. 中国已成为机器人与智能装备产业全球最大应用市场.题19图是送餐机器人工作时的情景，某次送餐时，机器人1m in内在水平路面匀速直线移动20m，送餐机器人总质量为60kg，与地面接触的总面积为 100cm²,牵引力功率恒为90 W. (g取10 N/kg)求:
(1)机器人送餐时所受的总重力；
(2)机器人对地面的压强；
(3)机器人所受的阻力.
20. 几千年来，中国的厨艺最讲究的就是“火候”.现在市场上流行题20图甲所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图乙所示。R₁和R₂均为电热丝，S₁是自动控制开关.把电饭锅接入220 V的电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图像如图丙所示.求：
(1)电饭锅的最大电功率；
(2)电热丝R₂的阻值;
(3)30 min 内电饭锅产生的热量.
六、综合能力题：本大题共3小题，每小题6分，共18分.
21. (1)如题21图甲，赛龙舟是我国传统体育项目，在冲刺阶段运动员觉得终点迎面而来，此时所选的参照物是 ，冲过终点后因为龙舟具有 不能马上停下来.
(2)如图乙，某次军事演习中，执行深海作业的潜水艇悬浮在海水中，要使潜水艇下潜，应对水舱 (选填“注水”或“排水”)，在下潜过程中，海水对潜水艇上下表面的压力差 (选填“变大”“变小”或“不变”).
(3)如图丙所示，卫生部门利用雾炮车对城区街道喷洒消毒剂进行消毒和除尘，雾炮车在水平路面匀速前进喷洒消毒液的过程中，雾炮车的机械能 (选填“变大”“不变”或“变小”)，喷洒时离得较远的环卫工人也能闻到消毒液的气味，这说明
22. 随着科技的发展，电热膜逐渐代替传统的发热电阻丝. 电热膜是在绝缘的聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线相连，形成的网状结构(如题22图甲).相比于传统的金属发热电阻丝，电热膜是以整个膜为加热面，加热更加迅速、温度更加均衡.使用时，只需将两条金属导线接入电源，就能持续发热，其电阻几乎不受温度的影响。电热膜发展潜力巨大，符合低碳经济发展趋势，除了在汽车上有所应用之外，也应用于地暖、印刷烘干、药物烘干等方面.
(1)电热膜是利用电流的 效应工作的.
(2)如图甲所示，若电热膜中的某根导电墨线断裂，其他的导电墨线还 (选填“能”或“不能”)正常工作； 正常工作时金属导线中A、B处电流分别为IA和IB，则IA (选填“>”“<”或“=”)IB.
(3)如图乙，玻璃背面粘有等大的电热膜，接通电路时镜面升温，可以起到防止空气中的水蒸气在镜面上 (填写物态变化名称)，达到防止产生水雾便于成像的作用；某型号的梳妆防雾镜的质量是1.2kg，额定功率为88 W，正常工作250s，可使玻璃镜面平均温度升高22℃，电热膜的加热效率为 %；如图丙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%~100%之间变化，以满足不同季节使用的需要，R 的最大阻值为 Ω. c棱锥侧=0.75×103J/kg⋅∘C
23. 阅读短文， 回答问题.
电动拖盘搬运车
题23图甲是超市常用的一种电动拖盘搬运车，用于运输、提升货物，常被称作“地牛”.下表是其相关参数，其电路工作原理示意图如图乙，当闭合开关S₁时，进退电动机M₁工作，驱动“地牛”前进或后退. 当闭合开关S₂时，提升电动机M₂工作，将货物提升到指定高度，电源是电压为36 V的铅蓄电池组. (g取10 N/kg)
(1)下列关于电动拖盘搬运车的铅蓄电池的说法正确的是 .
A.铅蓄电池组是由24节铅蓄电池串联组成的
B.给铅蓄电池组充电时，铅蓄电池组相当于电源
C.给铅蓄电池充电的过程中，电能转化为化学能
D.给铅蓄电池充足电二次，消耗的电能约 2.88×10⁵J
(2)利用“地牛”将 0.8×10³kg的货物放至货架, 闭合开关 (选填“S₁”或“S₂”),货物向上匀速竖直提升10s，货物竖直向上移动 m.
(3)“地牛”仪表盘上有可显示所载货物质量的仪表，其电路如图丙所示. 电源电压为18 V，电流表(0~0.6 A), 滑动变阻器R₄(60Ω, 1 A), 压敏电阻R₃的阻值与所受压力 F的关系如图丁所示. 压敏电阻R₃是由 (选填“导体”“绝缘体”或“半导体”)材料制成的，当压力变大时，压敏电阻 R₃的阻值将 (选填“变大”“变小”或“不变”)；为了确保此电路能安全工作，在最大载货量时R₄的阻值应至少调至 Ω.
参考答案：
一、
1.【解析】图中月饼用拇指和食指可以握住，说明该月饼比较小，通常一个小月饼的质量与两个鸡蛋的质量相当, 约为100g. 故选 B.
2.【解析】皮影戏应用了光沿直线传播的原理.故选 A.
3.【解析】A、霜是空气中的水蒸气遇冷凝华形成的固态小冰晶，故 A 错误；BC、雾和露是空气中的水蒸气遇冷液化形成的小液滴，故 B 错误，C 正确；D、冰是水凝固形成的，故D 错误.故选 C.
4. 【解析】A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故 A 错误；B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同, 故B 错误; CD、当u>2f时, 成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故 C 正确，D 错误.故选 C.
5.【解析】A、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故 A 错误；B、根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故B错误；C、家庭电路的开关，一定要接在火线上，故 C 错误；D、三孔插座中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故,故 D 正确. 故选 D.
6. 【解析】AB、已知小磁针静止时N极水平向右，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极，伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因此电源左端为正极，右端为负极，故 AB 错误. C、滑动变阻器滑片向左移动时，滑动变阻器接入电路中的电阻变大，电流变小，因此通电螺线管的磁性减弱，故 C 错误.D、若对调电源的正负极位置，闭合开关，电流方向改变，则螺线管的磁极改变，则小磁针静止时其N 极指向将改变，故D 正确.故选 D.
7.【解析】A、利用打气筒向水火箭内打气的过程中，压缩筒内空气做功，水火箭中空气的内能在增大，故 A 正确；B、向打气筒内打气的过程是机械能转化为内能，汽油机的压缩冲程中机械能转化为内能，能量转化方式相同，故 B 正确；C、水火箭加速升空阶段，质量变小，高度和速度都变大，则动能和重力势能不一定都增大，所以机械能可能不变，故 C 错误；D、水火箭向下喷水，给水一个向下的力，由于物体间力的作用是相互的，水给水火箭一个向上的力，使水火箭升空，故 D正确. 故选 C.
二、8. 振动 丙 不相同
【解析】如图甲，小明用正在发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在振动；同一示波器显示的声波波形图如图乙、丙、丁，其中振幅相同的两个是乙和丙；丙和丁的频率不相同.
9.异种 得到电子 从验电器到气球
【解析】用气球与头发摩擦几下，发生了摩擦起电现象，头发由于得到电子而带负电荷，气球由于失去电子带正电荷，头发与气球因带异种电荷而相互吸引.如题图所示，将该气球接触验电器的金属球，金属箔片由于带同种电荷而相互张开一定的角度.此时电子定向移动方向由气球到验电器，则瞬间电流方向为从验电器到气球.
10. (1)省力 (2)压缩 40
【解析】(1)O点为支点，刹车油左侧的活塞对金属杆的力是阻力，脚对刹车踏板的力是动力，且动力臂大于阻力臂，所以这是一个省力杠杆.(2)由题图可知，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；四冲程内燃机飞轮的转速为4 800 r/min=80 r/s, 即1 s内飞轮转过80圈，因为在一个工作循环中，飞轮每转动两周，对外做功一次，所以该内燃机每秒对外做功40次, 完成160个冲程.
11. 乙 机械 减少
【解析】电动机的工作原理为通电导线在磁场中受力的作用，故选乙；电动机工作时将电能转化为机械能；新能源汽车使用时消耗电能为主，而电能可以通过可再生能源转化而来，从而减少对煤等不可再生能源的使用.
12. 电池 短路 短
【解析】充电时，充电桩提供电能，电动车的电池将电能转化为化学能，储存起来；正常情况下，水是导体，充电桩有较好的防水功能，防止线路过于潮湿出现短路；启用动力回收系统能将一部分的机械能转化为电能给电池充电，故刹车距离变短.
13. A 4.2 70%
【解析】选 A 能用三段绳子提升货物，比 B 能更加省力，从而拉起更重的物体；能拉起物体的最大重力G=3F=3×20 N=60 N, 货物重力 G'=G-G"=60 N-18 N=42 N, 货物的质量 m'=G'g= 42N10Nkg=4.2kg,滑轮组的机械效率 η=W4W= 42N×1h20N×3h=70%.
14. 16 6 40: 27
【解析】根据图像可知，甲灯两端电压为额定电压12 V时, 通过甲的额定电流为0.75 A; 乙灯两端电压为额定电压6 V时，通过乙的额定电流为0.9 A；因为串联电路中电流处处相等，所以两灯串联时，电路中的最大电流 I=I甲=0.75A,此时甲灯正常发光(其两端电压为12 V)，由图像可知，当通过乙灯泡的电流为0.75 A 时，乙灯泡两端电压为4 V.
因串联电路两端电压等于各部分电压之和，所以电路两端允许加的最大电压 UH=U甲+UZ'=12 V+4 V=16 V; 此时电路消耗的最大电功率P=UI=16 V×0.75 A=12 W
因为并联电路两端电压相等，所以并联电路两端的最大电压为6 V，由图像可知，甲、乙两端电压为6 V时, I甲'=0.45A,I乙'=0.9A,因为并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流 l1=lu'+l2'=0.45-4+ 0.9A=1.35A.此时电路消耗的最大电功率 P' U'I'=6V×1.35A=8.1W.
两灯分别串联与并联时，电路消耗的最大电功率之比 P'=128.18=4027.
三、15. (1)如图所示(2分)
(2)如图所示(2分)
(3)如图所示(3分)
四、16. (1)热胀冷缩-3 3.40 (2)0.2 时间
(3)乙、丙 变小
【解析】(1)常用温度计是根据液体热胀冷缩的性质制成的；在温度计上，10℃之间有 10个小格，一个小格代表 1 ℃，此温度计的分度值为1 ℃，温度计的刻度是越往下示数越大，说明温度低于0℃，故温度计的读数为-3℃；刻度尺上1 cm之间有10个小格，所以一个小格代表的长度是0.1 cm, 即此刻度尺的分度值是 1mm,则铅笔的长度是3.40 cm.
(2)图中刻度尺的分度值为1 cm，因此 SAB=80.0 cm-40.00 cm=40.0cm;
tAB=2s;因此 vAB=-gAB40.0cm=20cm/s=0.2m/s.
实验时斜面坡度要适当，其目的是使小车下滑时速度适当，减小测量时间的误差.
(3)由控制变量法可知，要得出压力作用效果与受力面积的关系，应该选择压力相同、受力面积不同的乙、丙两图；当从漏斗口向下用力吹气时，增大了乒乓球上方空气的流动速度，空气压强变小.
17.(1)排开液体的体积 越大 (2)增大 无关
(3)AE 1.1×10³
【解析】(1)C与E两图，排开液体的体积不变，液体的密度不同，所以是研究浮力与液体密度的关系；观察测力计示数，可得出：同一物体浸没在不同的液体中，液体密度越大，所受的浮力越大. (2)由 Fn=ρNgV1可知，浮力的大小随着排开水的体积的增大而增大，当物体完全浸没在水中后排开水的体积相同，浮力的大小与浸没的深度无关. (3)由 AD 两图可知，物体浸没在水中时的浮力 F₁-8N-6N=2N;由实验图 AE 可知，物体A 浸没在盐水中所受的浮力 Fₙ=G-F=8 N-5.8 N=2.2 N; 由题意知, 在水和盐水中排开液体的体积相等，则代入数据得
2N1.0×103kg/m3×10N/kg=2.2Nρ球水×10N/kg,
解得 ρ₄=1.1×10¹kg/m¹,
18. (1)见解析图 (2)小灯泡断路 (3)0.75 C
(4)> 变亮 实际功率
【解析】(1)因为是两节新干电池，所以电压表应选择0~3 V 的量程并联在小灯泡两端；因为要求滑动变阻器的滑片向右移动时电流表的示数变小，即电阻变大，故应将左下接线柱接入电路，如图所示：
(2)由图乙知，电流表的示数为零，电压表的示数约等于电源电压，说明与电压表并联的灯泡发生了断路.
(3)由图甲知，灯泡的额定电压为2.5 V，由图丙知, 当U=2.5 V时, I=0.3 A, 则灯泡的实际功率P=UI=2.5 V×0.3 A=0.75W;变阻器的阻值最大时，由图像知此时电路中的电流为0.1 A, 小灯泡两端电压为0.5 V, 则滑动变阻器两端电压 U₈=3V-0.5V=2.5V,其阻值. RA= U8I=Ω,所以滑动变阻器的规格是“25Ω, 2 A”, C正确.
(4)滑动变阻器接入电路的阻值减小，此时灯泡的阻值变大，但电路中的电流变大，根据欧姆定律可知电路中的总电阻变小，所以变阻器减小的阻值大于灯泡增大的阻值， ΔR₁>ΔR;小灯泡的电流和电压都变大，根据P=UI可知，小灯泡的实际功率变大，所以灯泡会变亮，灯泡的亮度由灯泡的实际功率决定.
五、19. 解： (1)送餐机器人的总重力G= mg=60kg×10 N/kg=600 N (1分)
(2)机器人对水平地面的压力 F₁₁=G=600N,机器人对地面的压强
p=F1s=100×10 (2分)
(3)由 P=W2可知，牵引力做的功
W=Pt=90 W×1×60 s=5 400 J (1分)
由 W=Fs可知,
牵引力
F=Ws=5400)=270N (1分)
因为机器人做匀速直线运动，所以由二力平衡条件可知, 机器人所受的阻力f=F=270 N. (1分)
答：(1)机器人送餐时所受的总重力为 600 N；
(2)机器人对地面的压强为 6×10⁴Pa;(3)机器人所受的阻力为270 N.
20. 解: (1)由图乙电路图可知, S和S₁都闭合时,电阻R₁与R₂并联，电路中的电流最大，由图丙可知，电饭锅的最大电流I=3 A,
则电饭锅最大的电功率 P₁=UI=220V×3A=660 W. (2分)
(2)由图乙电路图可知，只闭合S时，电路为 R₁的简单电路，电路中的电流较小，由图丙可知，通过R₁的电流 I₁=2 A，因为并联电路中干路电流等于各支路电流之和，所以，通过R₂的电流 I₂=I-I₁=3A-2A=1A (1分)
因为并联电路中各支路两端的电压相等，
所以，由 I=UR可得，R₂的阻值
R2=UI2=220Y1A=220Ω (1分)
(3)由图丙可知30 min 内电饭锅的加热时间为15 min, 产生的热量
Q₁=W₁=UIt₁=220V×3A×15×60s=5.94×10⁵J(1分)
保温时间 15 min, 产生热量 Q₂=W₂=UI₁t₂=220 V×2 A×15×60 s=3.96×10⁵J (1分)
所以30 min 内电饭锅产生的热量
Q=Q₁+Q₂=5.94×10⁵J+3.96×10⁵J=9.9×10⁵](1分)
答: (1)电饭锅的最大电功率为660 W; (2)电热丝 R₂的阻值为220Ω; (3)30 min内电饭锅产生的热量为( 9.9×10⁵J.
六、21. (1)龙舟 惯性 (2)注水 不变 (3)变小分子不停地做无规则运动
【解析】(1)以龙舟为参照物，终点向龙舟运动；龙舟具有惯性继续向前运动.
(2)潜水艇是通过改变自身的重力来进行沉浮，要使潜水艇下沉必须满足G>F浮，由此应对水舱注水.潜水艇下潜过程中，排开水的体积不变，故所受浮力大小不变，因为浮力的大小等于物体上下表面的压力差，所以海水对潜水艇上下表面的压力差不变.
(3)雾炮车在水平路面匀速前进喷洒消毒液的过程中，速度不变，高度不变，但质量减小，故动能、势能减小，机械能减小；喷洒时离得较远的环卫工人也能闻到消毒液的气味，属于扩散现象.
22. (1)热 (2)能 < (3)液化 90 550
【解析】(1)电热膜是利用电流的热效应工作的.
(2)由图甲可知，电热膜中的导电墨线是并联的，由并联电路的特点可知，电热膜中的某根导电墨线断裂，其他的导电墨线还能正常工作；因为墨线是并联的，若通过每条墨线的电流为I，则 lB=l4+3I,因此 IA(3)水蒸气变成小水珠是液化现象.
正常工作250 s，平面镜吸收的热量
22°C=1.98×10⁵J
正常工作250s，电热膜产生的热量 Q=W=Pt=88W×250s=2.2×10⁴J加热效率 η=Qθ=1.98×104J=90%.
由 P=l2R可得，电热膜的电阻550Ω,
当变阻器R 的阻值最大时，通过电热膜的电流最小，此时电热膜的功率最小，
结合题意可知，电热膜的最小功率
PEA=88W×25%=22W
由P=I²R 可得，此时通过它的电流
由欧姆定律可得，此时电路中的总电阻
R.=UIA=220V0.2A=1100Ω
则变阻器的最大阻值
R=R总-R0=1100Ω-550Ω=550Ω
23. (1)C (2)S₂ 0.8 (3)半导体 变小 22
【解析】(1)A、一节蓄电池的电压为2 V，由表格数据知蓄电池电压为36 V，是由18节铅蓄电池串联而成的，故 A 错误；BC、蓄电池组充电时，消耗电能转化为化学能，蓄电池相当于用电器,故B 错误,C 正确;D、充足电一次,消耗的电能约W=UIt=36 V×80 A×3 600 s=1.0368×10⁷J, 故D 错误.
(2)根据题意知，当闭合开关S₂时，提升电动机M₂工作，将货物提升到指定高度；
由表格数据可知，提升电机功率 P₁=800W,由 P=Wt可得，10s内电动机消耗的电能 W追=P1t=800W×10s=8000J
此时电机的效率为80%，则电能转化为的机械能 W加水=ηW追=80×8000J=6400
由 W=Gh=mgh可得, 货物被提升的高度
h=W加水m1g=6400J0.8×103kg×10N/kg=0.8m
(3)压敏电阻是由半导体材料制成的. 由图丁可知，载重量越大时，“地牛”仪表盘受到的压力越大，R₃的阻值越小.
由表格数据可知，最大载重量 G₂=mg=2× 10∘kg×10N/kg=2×10N,
则托盘受到的最大压力 F=G₂=2×10⁴N,
由图丁可知，此时压敏电阻 R₃的阻值为8Ω，因为电流表量程为0~0.6 A，变阻器允许通过的最大电流为1 A，且串联电路中电流处处相等，所以当电流表的示数最大为I=0.6 A时，载重量最大，R₄接入电路中的阻值最小，
由 I=lR可得，电路的总电阻 R=UI≡18V0.6A=30Ω，
因为串联电路中总电阻等于各分电阻之和，所以, R₄的阻值 R₄=R-R₁=30Ω-8Ω=22Ω,
即为了确保此装置在“地牛”上能安全运行，R₄的阻值应至少调至22 Ω。
型号
最大载货量
铅蓄电池
组电压
铅蓄电池
组容量
进退电机额定
电压， 额定功率
提升电机额定
电压， 额定功率
电机效率
PTE20X
2×10³kg
36 V
80 Ah
36 V, 900 W
36 V, 800 W
80%
题号
1
2
3
4
5
6
7
答案
B
A
C
C
D
D
C
