第十三章交变电流电磁振荡与电磁波传感器第67课时交变电流的产生和描述2025高考物理二轮专题
展开
这是一份第十三章交变电流电磁振荡与电磁波传感器第67课时交变电流的产生和描述2025高考物理二轮专题,文件包含第十三章交变电流电磁振荡与电磁波传感器第67课时交变电流的产生和描述双基落实课pptx、第十三章交变电流电磁振荡与电磁波传感器第67课时交变电流的产生和描述双基落实课docx、第十三章交变电流电磁振荡与电磁波传感器第67课时交变电流的产生和描述双基落实课学生用docx等3份试卷配套教学资源,其中试卷共18页, 欢迎下载使用。

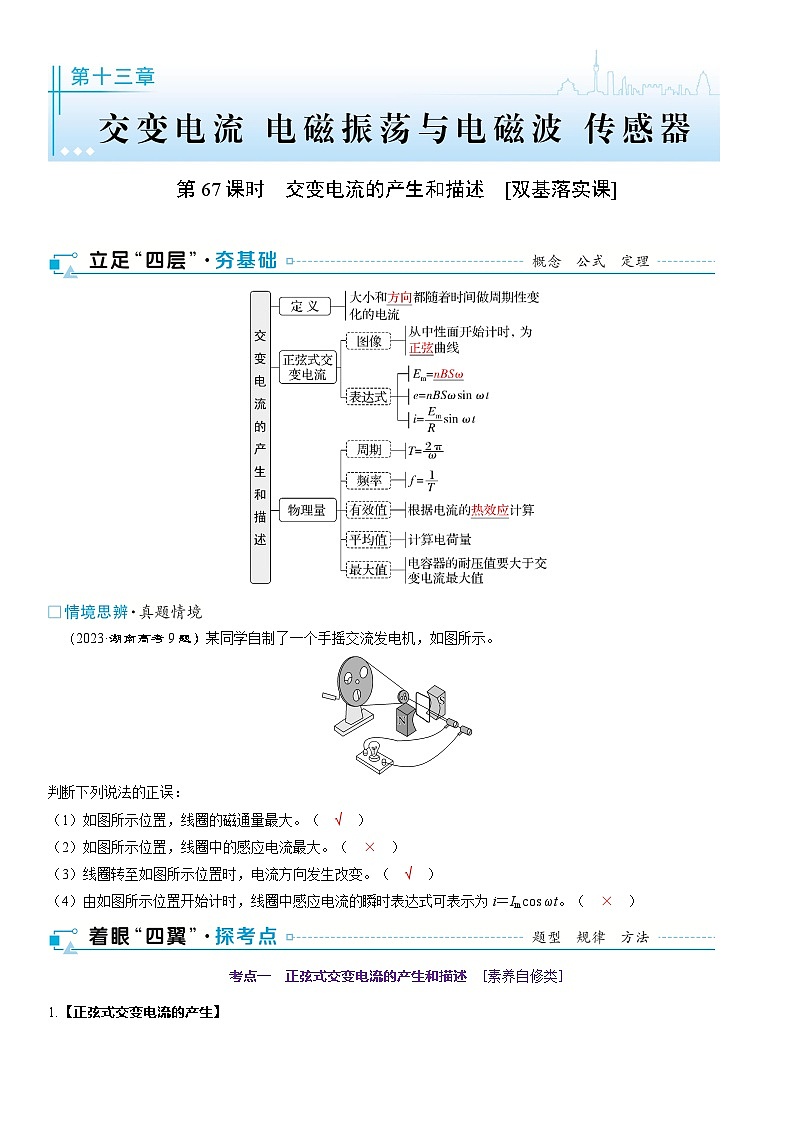

(2023·湖南高考9题)某同学自制了一个手摇交流发电机,如图所示。
(1)如图所示位置,线圈的磁通量最大。( √ )
(2)如图所示位置,线圈中的感应电流最大。( × )
(3)线圈转至如图所示位置时,电流方向发生改变。( √ )
(4)由如图所示位置开始计时,线圈中感应电流的瞬时表达式可表
示为i=Imcs ωt。( × )
考点一 正弦式交变电流的产生和描述 [素养自修类]
1. 【正弦式交变电流的产生】

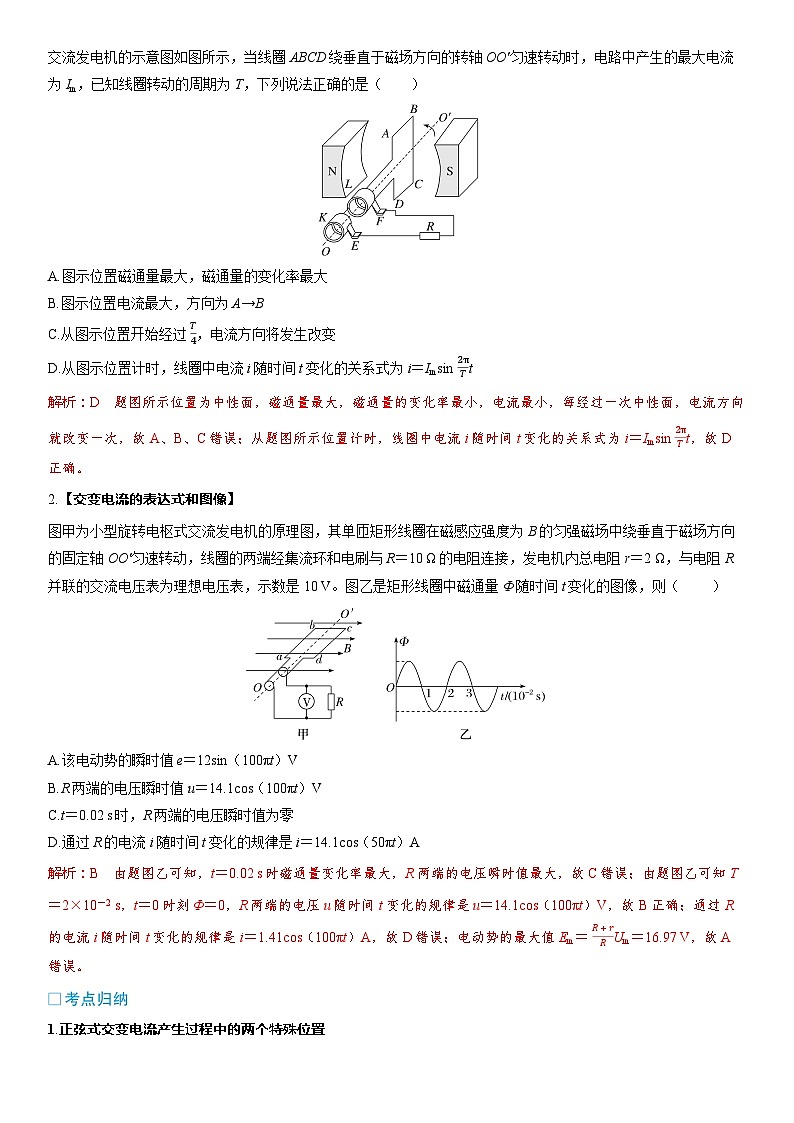

交流发电机的示意图如图所示,当线圈ABCD绕垂直于磁场方向的转轴OO'匀速转动时,电路中产生的最大电流为Im,已知线圈转动的周期为T,下列说法正确的是( )
2. 【交变电流的表达式和图像】图甲为小型旋转电枢式交流发电机的原理图,其单匝矩形线圈在磁
感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO'匀速转
动,线圈的两端经集流环和电刷与R=10 Ω的电阻连接,发电机内
总电阻r=2 Ω,与电阻R并联的交流电压表为理想电压表,示数是
10 V。图乙是矩形线圈中磁通量Φ随时间t变化的图像,则( )
1. 正弦式交变电流产生过程中的两个特殊位置
2. 交变电流瞬时值表达式
(1)确定正弦交变电流的峰值,根据已知图像读出或由公式Em=
nBSω求出相应峰值。
(2)明确线圈的初始位置,找出对应的函数关系式。
①线圈在中性面位置开始计时,则i-t图像为正弦函数图像,
函数表达式为i=Imsin ωt。
②线圈在垂直于中性面的位置开始计时,则i-t图像为余弦函
数图像,函数表达式为i=Imcs ωt。
考点二 有效值的理解与计算 [素养自修类]
1. 【正弦波形+矩形波形】
一电阻R接到如图甲所示的正弦交流电源上,两端电压的有效值为U1,消耗的电功率为P1;若该电阻接到如图乙所示的方波交流电源上,两端电压的有效值为U2,消耗的电功率为P2。若甲、乙两图中的U0、T所表示的电压值、周期值是相同的,则下列说法正确的是( )
A. 220 V、100 WB. 156 V、50 WC. 110 V、25 WD. 311 V、200 W
3. 【组合波形】(多选)一交变电流的i-t图像如图所示,则对于该交变电流,下列
说法正确的是( )
(2)有效值定义法(非正、余弦式交变电流)计算时要抓住“三同”,即“相同时间”内“相同电阻”上产
生“相同热量”,列式求解时注意时间取一个周期。
考点三 交变电流“四值”的理解与应用 [互动共研类]
交变电流“四值”的比较
【典例】 一个小型旋转电枢式交流发电机的矩形线圈面积为S,匝
数为n,线圈总电阻为r,在磁感应强度为B的匀强磁场中以矩形线圈
中轴线为轴、以角速度ω匀速转动,产生的交流电通过M、N与外电路
连接,如图所示,外电路灯泡电阻为R,电压表为理想交流电表。在
线圈由平行于磁场方向位置转过90°的过程中,下面说法正确的是( )
1. 【交变电流“四值”的计算】(多选)如图甲所示,将阻值为R=5 Ω的电阻接到内阻不计的正弦
交变电源上,电流随时间变化的规律如图乙所示,电流表串联在电
路中测量电流的大小。对此,下列说法正确的是( )
巧学 妙解 应用
考点一 正弦式交变电流的产生和描述
1. 如图所示,甲→乙→丙→丁过程是交流发电机发电的示意图,下列
说法正确的是( )
解析: 当线圈转到题图甲位置时,线圈处于中性面位置,线圈
平面与磁感线垂直,穿过线圈的磁通量最大,磁通量的变化率为
0,故A错误;题图乙中,线圈处于与中性面垂直的位置,此时线圈
中产生的感应电流最大,故从题图乙开始计时,线圈中电流i随时间
t变化的关系式为i=Imcs ωt,故B错误;当线圈转到题图丙位置
时,线圈处于中性面位置,感应电流为零,且感应电流的方向将要
改变,故C正确;当线圈转到题图丁位置时,ab、cd边切割磁感线
的速度最大,故线圈中感应电动势最大,由右手定则可知,ab边感
应电流方向为b→a,故D错误。
2. 图甲所示是小型交流发电机的示意图,在匀强磁场中,一矩形金属
线圈绕与磁场方向垂直的轴匀速转动,产生的电动势随时间变化的
正弦规律图像如图乙所示。发电机线圈内阻为10 Ω,外接一只电阻为90 Ω的灯泡,不计电路的其他电阻,则( )
3. 一手摇交流发电机线圈在匀强磁场中匀速转动,内阻不计。转轴位于线圈平面内,并与磁场方向垂直。产生的电动势随时间变化的规律如图所示,则( )
考点二 有效值的理解与计算4. 一交流电的电流随时间而变化的图像如图所示,此交流电的有效值
是( )
6. 如图所示为一个经双向可控硅调节后加在电灯上的电压,正弦式交
流电的每一个二分之一周期中,前面四分之一周期被截去。现在电
灯上电压的有效值为( )
考点三 交变电流“四值”的理解与应用7. 为发展新能源,某科研小组制作了一个小型波浪发电机,磁铁固定
在水中,S极上套有一个浮筒,浮筒上绕有线圈,其截面示意图如下
图甲所示。浮筒可随波浪上下往复运动切割磁感线而产生电动势,
线圈中产生的感应电动势随时间按正弦规律变化,如下图乙所示,线
圈电阻r=2 Ω,把线圈与阻值R=8 Ω的小灯泡串联,小灯泡恰好正
常发光。下列说法正确的是( )
8. (多选)如图甲所示,标有“220 V 40 W”的灯泡和标有“20 μF
320 V”的电容器并联接到交流电源上, 为交流电压表,交流电源
的输出电压如图乙所示,闭合开关。下列判断正确的是( )
9. 图甲是某发电机的示意图,正方形金属框边长为L,其两端与两个
半圆环相连,在磁感应强度为B的匀强磁场中以恒定角速度绕OO'轴
转动。阻值为R的电阻两端的电压如图乙所示,Um为已知,其他电
阻不计,则金属框转动一周( )
10. (2022·广东高考4题)如图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈,n1>n2,二者轴线在同一平面内且相互垂直,两线圈到其轴线交点O的距离相等,且均连接阻值为R的电阻,转子是中心在O点的条形磁铁,绕O点在该平面内匀速转动时,两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响,下列说法正确的是( )
11. 如图所示的区域内有垂直于纸面向外的匀强磁场,磁感应强度大
小为B。一扇形闭合导线框,电阻为R、半径为L、圆心角为60°,
绕顶点O(位于磁场边界)在纸面内匀速转动,角速度为ω。线框
中连接一理想交流电流表(未画出),则交流电流表的示数为
( )
12. 一个U形金属线框在两匀强磁场中绕OO'轴以相同的角速度匀速转
动,通过导线给同一电阻R供电,如图甲、乙所示。甲图中OO'轴
右侧有磁场,乙图中整个空间均有磁场,两图中磁场的磁感应强
度相同。则甲、乙两图中交流电流表的示数之比为( )
