2024年辽宁省初中学业水平模拟考试物理压轴卷B
展开
这是一份2024年辽宁省初中学业水平模拟考试物理压轴卷B，共10页。试卷主要包含了填空题，作图题，综合应用题等内容，欢迎下载使用。

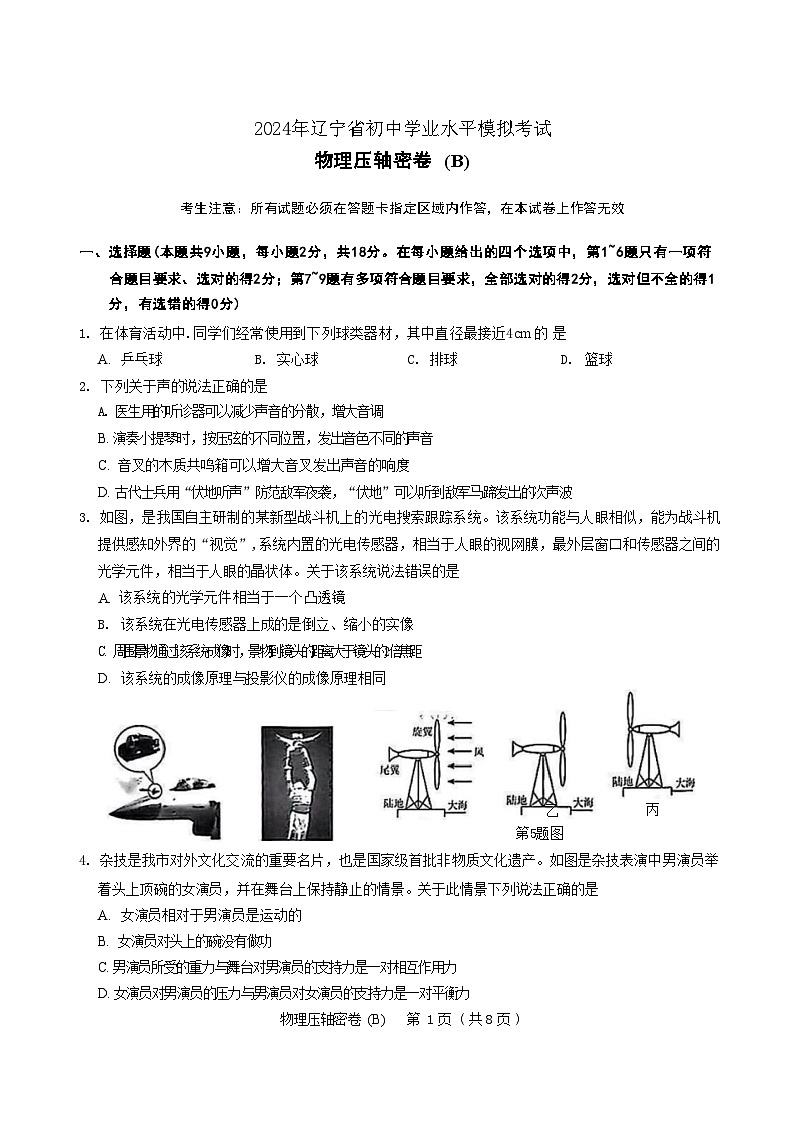

物理压轴密卷 (B)
考生注意：所有试题必须在答题卡指定区域内作答，在本试卷上作答无效
一、选择题(本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符 合题目要求、选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1
分，有选错的得0分)
1. 在体育活动中.同学们经常使用到下列球类器材，其中直径最接近4cm 的 是
A. 乒乓球 B. 实心球 C. 排球 D. 篮球
2. 下列关于声的说法正确的是
A. 医生用的听诊器可以减少声音的分散，增大音调
B. 演奏小提琴时，按压弦的不同位置，发出音色不同的声音
C. 音叉的木质共鸣箱可以增大音叉发出声音的响度
D. 古代士兵用“伏地听声”防范敌军夜袭，“伏地”可以听到敌军马蹄发出的次声波
3. 如图，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该系统功能与人眼相似，能为战斗机 提供感知外界的“视觉”,系统内置的光电传感器，相当于人眼的视网膜，最外层窗口和传感器之间的
光学元件，相当于人眼的晶状体。关于该系统说法错误的是
A. 该系统的光学元件相当于一个凸透镜
B. 该系统在光电传感器上成的是倒立、缩小的实像
C. 周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距
D. 该系统的成像原理与投影仪的成像原理相同
甲
乙
丙
第3题图 第4题图 第5题图
4. 杂技是我市对外文化交流的重要名片，也是国家级首批非物质文化遗产。如图是杂技表演中男演员举
着头上顶碗的女演员，并在舞台上保持静止的情景。关于此情景下列说法正确的是
A. 女演员相对于男演员是运动的
B. 女演员对头上的碗没有做功
C. 男演员所受的重力与舞台对男演员的支持力是一对相互作用力
D. 女演员对男演员的压力与男演员对女演员的支持力是一对平衡力
物理压轴密卷 (B) 第 1 页 ( 共 8 页 )

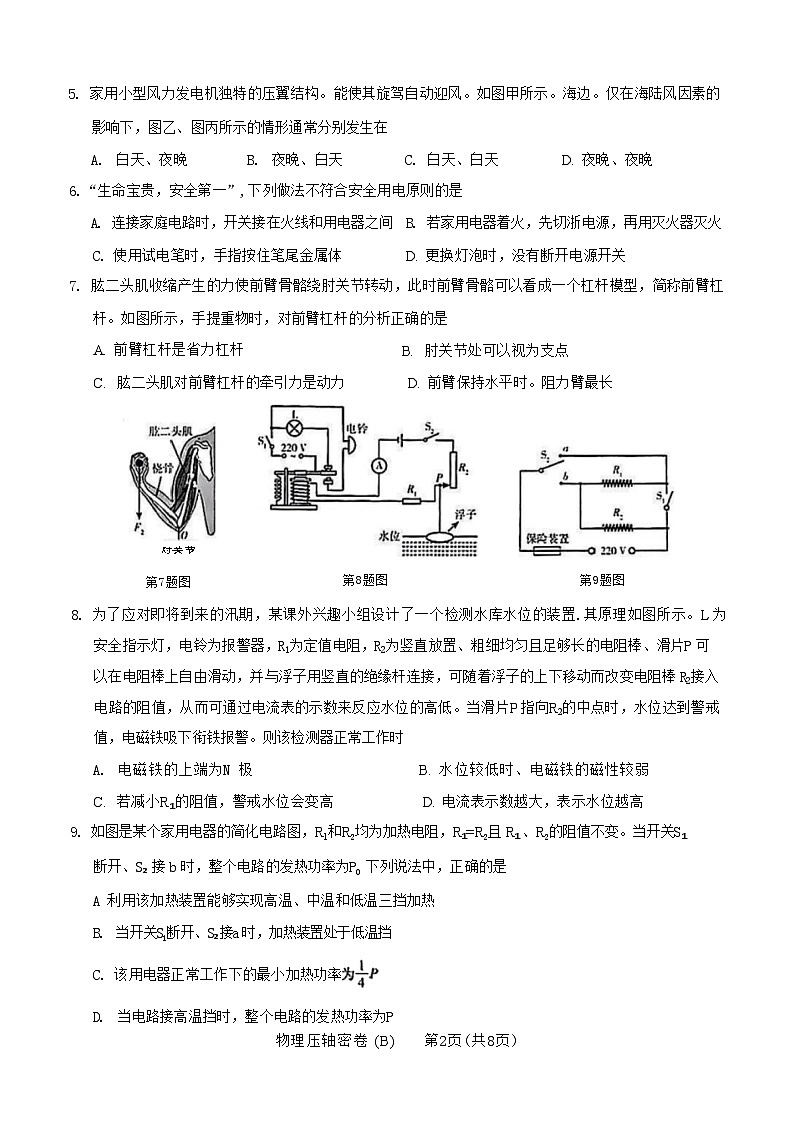

5. 家用小型风力发电机独特的压翼结构。能使其旋驾自动迎风。如图甲所示。海边。仅在海陆风因素的
影响下，图乙、图丙所示的情形通常分别发生在
A. 白天、夜晚 B. 夜晚、白天 C. 白天、白天 D. 夜晚、夜晚
6.“生命宝贵，安全第一”,下列做法不符合安全用电原则的是
A. 连接家庭电路时，开关接在火线和用电器之间 B. 若家用电器着火，先切浙电源，再用灭火器灭火
C. 使用试电笔时，手指按住笔尾金属体 D. 更换灯泡时，没有断开电源开关
7. 肱二头肌收缩产生的力使前臂骨骼绕肘关节转动，此时前臂骨骼可以看成一个杠杆模型，简称前臂杠
杆。如图所示，手提重物时，对前臂杠杆的分析正确的是
A. 前臂杠杆是省力杠杆 B. 肘关节处可以视为支点
C. 肱二头肌对前臂杠杆的牵引力是动力 D. 前臂保持水平时。阻力臂最长
肘关节
第7题图 第8题图 第9题图
8. 为了应对即将到来的汛期，某课外兴趣小组设计了一个检测水库水位的装置.其原理如图所示。L 为 安全指示灯，电铃为报警器，R1为定值电阻，R2为竖直放置、粗细均匀且足够长的电阻棒、滑片P 可 以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可随着浮子的上下移动而改变电阻棒 R2接入 电路的阻值，从而可通过电流表的示数来反应水位的高低。当滑片P 指向R2的中点时，水位达到警戒
值，电磁铁吸下衔铁报警。则该检测器正常工作时
A. 电磁铁的上端为N 极 B. 水位较低时、电磁铁的磁性较弱
C. 若减小R₁的阻值，警戒水位会变高 D. 电流表示数越大，表示水位越高
9. 如图是某个家用电器的简化电路图，R1和R2均为加热电阻，R₁=R2且 R₁ 、R2的阻值不变。当开关S₁
断开、S₂ 接 b 时，整个电路的发热功率为P0 下列说法中，正确的是
A 利用该加热装置能够实现高温、中温和低温三挡加热
B. 当开关S1断开、S₂ 接a 时，加热装置处于低温挡
C. 该用电器正常工作下的最小加热功率
D. 当电路接高温挡时，整个电路的发热功率为P
物理压轴密卷 (B) 第2页(共8页)

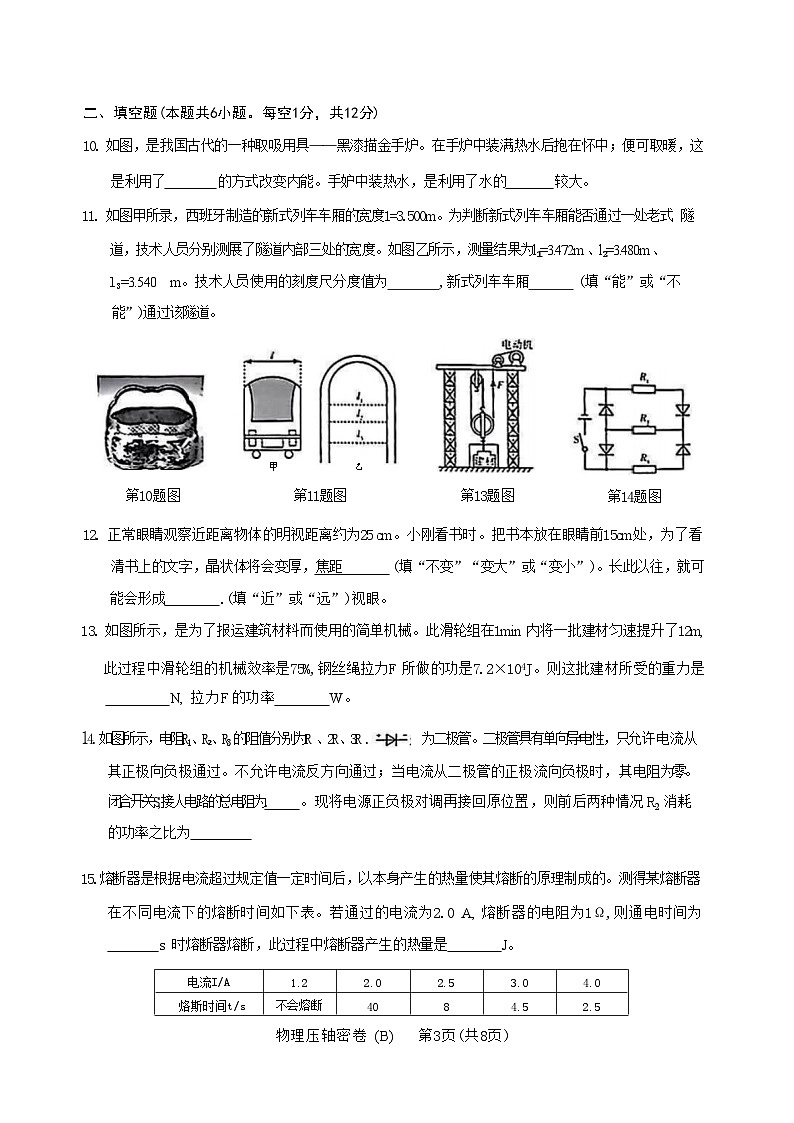

二、填空题(本题共6小题。每空1分，共12分)
10. 如图，是我国古代的一种取吸用具——黑漆描金手炉。在手炉中装满热水后抱在怀中；便可取暖，这
是利用了 的方式改变内能。手妒中装热水，是利用了水的 较大。
11. 如图甲所录，西班牙制造的新式列车车厢的宽度1=3.500m。为判断新式列车车厢能否通过一处老式 隧道，技术人员分别测展了隧道内部三处的宽度。如图乙所示，测量结果为l₁=3.472m 、l₂=3.480m 、 l3=3.540 m。技术人员使用的刻度尺分度值为 ,新式列车车厢 (填“能”或“不
能”)通过该隧道。
第10题图
乙
甲
第11题图
第13题图
第14题图
12. 正常眼睛观察近距离物体的明视距离约为25 cm。小刚看书时。把书本放在眼睛前15cm处，为了看 清书上的文字，晶状体将会变厚，焦距 (填“不变”“变大”或“变小”)。长此以往，就可
能会形成 .(填“近”或“远”)视眼。
13. 如图所示，是为了报运建筑材料而使用的简单机械。此滑轮组在1min 内将一批建材匀速提升了12m,
此过程中滑轮组的机械效率是75%,钢丝绳拉力F 所做的功是7.2×104J。则这批建材所受的重力是
N, 拉力F 的功率 W。
14.如图所示，电阻R1、R₂、R3 的阻值分别为R 、2R、3R . 为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过。不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S, 接人电路的总电阻为. 。现将电源正负极对调再接回原位置，则前后两种情况 R2 消耗的功率之比为
15.熔断器是根据电流超过规定值一定时间后，以本身产生的热量使其熔断的原理制成的。测得某熔断器 在不同电流下的熔断时间如下表。若通过的电流为2.0 A, 熔断器的电阻为1Ω,则通电时间为
s 时熔断器熔断，此过程中熔断器产生的热量是 J。
物理压轴密卷 (B) 第3页(共8页)
电流I/A
1.2
2.0
2.5
3.0
4.0
烙斯时间t/s
不会熔断
40
8
4.5
2.5
三、作图题(本题共2小题，每小题2分 . 共4分)
16. (2分)用滑轮组提升物体如图。请画出最省力的绳子绕法。
第16题田
第17题田
17. (2分)如图所示。水面为该凸透镜的主光轴，请作出凸透镜的人射光线和进入水中的折射光线。
四 、实验题(本题共4小题。共24分)
18. (4分)“商欲方升”是上海博物馆的镇馆之宝，其容积是秦朝统一实施的体积标准一方升。方升有多
大呢?小组同学对其复割品展开容积测量。步骤如下：
① (②
乙
甲
第18超四
①用天平测得空“商狭方升”的质量。
②将“商陕方升”内装人沙子直至沙子上表面与“商铁方升” ·上表面齐平，测得“商筷方升”与沙
子的总质量。
③用小勺将沙子取出一部分装入量简，
④测得量筒内沙子的体积。
问：(1)秦朝统一实施的体积际准 — 方升：相当于现代的 升。
(2)实验后，小明评价附才的测量过程，认为步器较多。他设思：水的密度已知 (ρ水=1×103kg/m3),
上述步骤中用水代替沙子，只要完成步骤 (选填上述步骤序号的 一 个或多个),就能测
出“商鞅方升”的容积。小组同学讨论后认为，小明的设想实际操作性不佳，表现在；
19. (7分)小明在厨房她汤，向沸腾的汤中加入盐，汤麟间沸腾得更剧烈了。在跟同学讨论后，大家对
水加盐后的变化，提出了丰富的猜想：
猜思1:盐水的沸点比水低；
猜想2:盐水的比热容比水小。
为验证猜想，小明用两只同型号的电水壶，分别装入质量和初温都相同的盐水和水，同时加热，用温
度传感器测出它们的温度并记录在下表中。
物理压轴密卷 (B) 第 4 页 ( 共 8 页 )
小红、小亮用其他型号电水壶进行上述实验，实验现象与小明相似。
(1)根据表中数据可知，盐水和水加热过程中温度变化的共同特点是
(2)实验中，盐水的沸点是 ℃。小明认为盐水沸点低于100℃。所以猜思1是正确的；小红
认为盐水的沸点比水高。所以猜想1是错误的。
你费同谁的观点?
(3)进一步分析数据可知，猜想2 是 (填“正确”或“错误”)的，判断的依据：
(4)小亮分析表中数据认为“水加盐后能更快沸腾”。你觉得他的说法是否可靠?请说明理由 。(2分)
20.(6分)小文同学在做“探究滑动摩擦力大小与哪些因素有关”的实验中，进行了如下的改进。如图 甲所示，长、宽、高均不相同的长方体木块，上表面比下表面更为粗糙，放在由电机驱动的水平传送
带上，通过水平细绳。绕过定滑轮与竖直悬挂的弹簧测力计相连。
甲
丙
第20题图
(1)请画出传送带顺时针匀速转动后木块在水平方向上的受力亲意图。(2分)
(2)若某次实验中，弹簧测力计的示数如图乙所示，则木块所受摩擦力的大小为 N。
(3)先后将木块的上、下表而贴放在传送带上，在木块上放不同质量的砝码进行实验，绘制出摩擦力 与压力之间的关系图像如图丙所示。由图像可知，滑动摩擦力的大小不仅与压力大小有关，还与 有关；当较粗糙的上表面贴放在传送带上进行实验时得到的实验图像应为
(选填图像编号)。
(4)本实验采用传送带的好处是 (答出一条即可)。
21.(7分)2022年卡搭尔世界杯足球赛，球场草坪所用的自动灌溉工程得到了中国技术团队的支持。球
场草坪种植的黑麦草适合在湿度为50%的土壤中生长。
(a) (b) (c)
第21 题图
物理压轴密卷 (B) 第 5 页 ( 共 8 页 )
T/min
0
1
2
3
4
5
6
7
8
t盐水 /℃
32
50
65
79
$9
98
99.8
99.8
99.8
t水/℃
32
48
62
75
84
92
98
99.3
99.3
(一)灌溉技术
(1)传统流溉采用如图 (n) 所示的喷酒技术，这会导致草叶灼伤。原阴是：
。
(2)技术团队选择如图 (e) 所示的地下渗透潮凝新技术，该技术既可避免草叶灼伤。又可节水，节
水的原因是： 。
(二)电阻溺量
白动灌溉系统需要混敏电阻 R串。 小明把R串 放入混度为50%的上壤内。设计如图 (d) 所示的电路。
测量R串 的阻值。
第21 题图
(3)图中有一根导线连接错误。请在这根导线上打“×”,并以笔两线重新连接该导线。(2分)
(4)闭合开关S, 移动滑片 P, 测得多组数据如表格所示。实验②的数据如图 (e) 所示，根据实验
① ②③的数据可得：混度为50%的土壤内R, 的阻值为 Ω。
(三)装置设计
火线三
零线 ·
(f) (g)
第21 题图
(5)湿敏电阻 R串的阻值随所在土壤湿度变化的图像如图 (f) 所示。已知：蓄电池电压恒为6V; 电 磁继电器线圈电流大于等于0.2 A时衔铁被吸下，小于0.2 A时衔铁波弹回。线圈电阻不计；电 动机的额定电压为220V。 请以笔画线代替导线完成图 (g) 所示的电路连接，要求：闭合开关
S, 当土壤混度低于50%时，电动机转动送水；当土壤湿度高于50%时，电动机不转停止送水。
(6)定值电阻 R。的阻值为 Ω。
物理压轴密卷 (B) 第 6 页 ( 共 8 页 )
实验序号
①
②
③
电压表示数/V
1.1
2.6
电没表示数/A
0.1
0.26
R1/Ω
五、综合应用题(本题共3小题、共22分)
22.(8分)如图所示为沈阳市准备引进的一款国产水陆两栖观光车，它既能在陆地上行驶。又能像船一
样在水中航行。该车的总质量是12t, 空载静止在水平地而上时，四个车轮与地面接融的总面积为
0.2m² 。(g 取10N/kg) 求：
(1)该车空载静止在水平地面上时，它对水平地面的压强是多少?
(2)该车空载(驾驶员质量忽略不计)在水中航行时，受到的浮力是多少?
(3)该车在水中以36km/h 的速度匀速直线航行5 min 。此时发动机输出
功串为180 kW, 观光车航行过程中受到的阻力是多少?
第22题图
23.(8分)小明学习了焦耳定律后对电热器产生了浓厚的兴趣。如图是小明家的电热毯的铭牌和工作原
理的简化电路图。当电热毯在额定电压下工作时：
(1)通过R1 的电流和R₂ 的电阻各是多少?
(2)高温挡工作1 h, 电热毯产生的热量是多少？
(3)写出一条使用电热毯的注意事项。
第23题图
xx牌电热毡
欲定电压
220 V
象定功率
高迅书
110 W
低温挡
88 W
物理压轴密卷 (B) 第 7 页 ( 共 8 页 )
24 . (6分)我W“十四五”规划将在2030年实现“碳达昨”。以此改善生态文明。为实现节能日的，小
明和学习小组的同学针对设计智能照明电路。展开项目探究活动。请帮助完成下列内容：
【项目分解】
(1)设计智能照明电路
(2)优化电路设计
甲
乙
第24 题田
【项目实施】
如图甲，其中R1为光敏电阻，其阻值会随着光强的变化而变化。R2 为滑动变阻器， L 为照明灯。该
电路可实现生态节能：天略时灯1.自动发光，天亮时自动熄灭。
①受控电路中导线 ( 填“A” 或 “B”) 连接家庭电路中的火线，控制电路中光敏电阻R1 是
由 材料制作而成。
②闭合挖制电路开关S 后，电磁铁上端为 极。光照强度增强时，简述智能照明电路是如何工
作的. 。(2分)
【项目拓展】
保持光照强度不变，闭合开关S 后，将滑片P 从 a 端移至b 满过程中，电流表示数1与电压表示数U 的关系如图乙所示，则滑动变阻器的最大阻值是 Ω。(电源电压 U 不变. 电磁铁线圈电阻不
计)
物理压轴卷(B) 第 8 页 ( 共 8 页 )
参考答案：
1.A 2.C 3.D 4.B 5.A 6.D 7.BCD 8.BD 9.AB
10.热传递 比热容 m 不能 12. 变小 近
13.4500 1200 14.5R 9:25 15.40 160
18.③测得“商缺方升”与剩余沙子的总质量
(1)0.202 (2)①② 在测量“商鞅方升” 中水和“商鞅方升”的总质量时，容易把水洒出
19.(1)沸腾前吸收热量，温度不断升高；当沸腾时，吸收热量。温度保持不变 (2)99.8 小 红 (3)正确 水和盐水的质量和初温相同， 当加热相同的时间时，水和盐水吸收的热量相同。比较盐水和水的温度，水升高的温度比盐水小. l, 盐水的比热容小于水的比热容
(4)可靠，由表格数据知道，水沸腾 所用时间是7分钟，盐水沸腾所用时间是6分钟，所以小亮可靠
20.(1) (2)1.2 (3)接触面粗糙程度 ① (4)弹簧测力计处于静止状态，便于读数(或可以探究滑动原擦力是否与运动速度有关)
21.(1)水珠相当于凸透镜对光有会聚作用 (2)减小水的表面积，减少水的蒸发
（3） (4)10
22.
23.
24.
