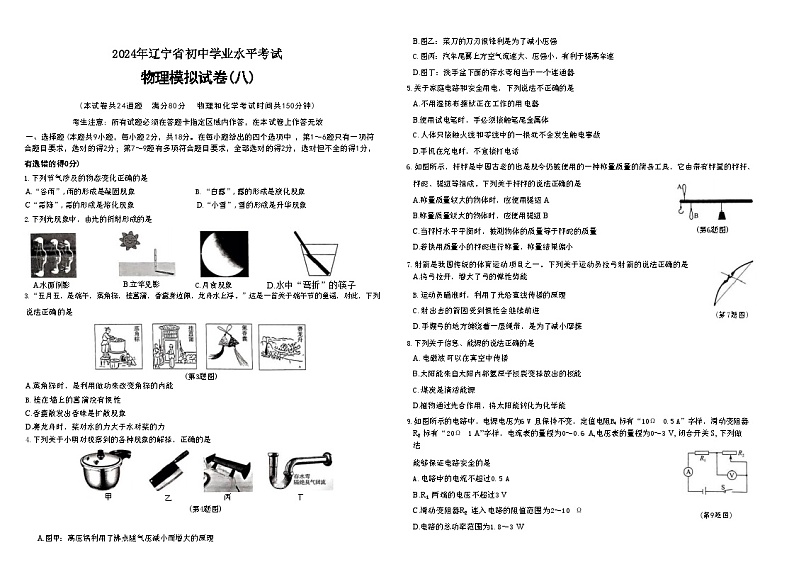

2024年辽宁省初中学业水平考试
物理模拟试卷(八)
(本试卷共24道题 满分80分 物理和化学考试时间共150分钟)
考生注意：所有试题必须在答题卡指定区域内作答，在本试卷上作答无效
一、选择题(本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1～6题只有一项符 合题目要求，选对的得2分；第7～9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，
有选错的得0分)
1.下列节气涉及的物态变化正确的是
A.“谷雨”,雨的形成是凝固现象 B.“白露”,露的形成是液化现象
C“霜降”,霜的形成是熔化现象 D.“小雪”,雪的形成是升华现象
2.下列光现象中，由光的折射形成的是
A.水面倒影 B.立竿见影 C.月食现象 D.水中“弯折”的筷子
3.“五月五，是端午，蒸角粽，挂菖蒲，香囊身边佩，龙舟水上浮。”这是一首关于端午节的童谣，对此，下列
说法正确的是
(第3题图)
A.蒸角粽时，是利用做功来改变角粽的内能
B.挂在墙上的菖蒲没有惯性
C.香囊散发出香味是扩散现象
D.赛龙舟时，桨对水的力大于水对桨的力
4.下列关于小明对观察到的各种现象的解释，正确的是
甲
丁
乙
丙
(第4题图)
A.图甲：高压锅利用了沸点随气压减小而增大的原理
B.图乙：菜刀的刀刃很锋利是为了减小压强
C.图丙：汽车尾翼上方空气流速大、压强小，有利于提高车速
D.图丁：洗手盆下面的存水弯相当于一个连通器
5.关于家庭电路和安全用电，下列说法不正确的是
A.不用湿抹布擦拭正在工作的用电器
B.使用试电笔时，手必须接触笔尾金属体
C.人体只接触火线和零线中的一根就不会发生触电事故
D.手机在充电时，不宜接打电话
6.如图所示，杆秤是中国古老的也是现今仍被使用的一种称量质量的简易工具，它由带有秤星的秤杆、
秤砣、提纽等组成。下列关于杆秤的说法正确的是
A.称量质量较大的物体时，应使用提纽 A
B.称量质量较大的物体时，应使用提纽 B
C.当秤杆水平平衡时，被测物体的质量等于秤砣的质量 (第6题图)
D.若换用质量小的秤砣进行称量，称量结果偏小
7.射箭是我国传统的体育运动项目之一。下列关于运动员拉弓射箭的说法正确的是 A.将弓拉开，增大了弓的弹性势能
B.运动员瞄准时，利用了光沿直线传播的原理
C.射出去的箭因受到惯性会继续前进 (第7题图)
D. 手握弓的地方缠绕着一层绳带，是为了减小摩擦
8.下列关于信息、能源的说法正确的是
A. 电磁波可以在真空中传播
B.太阳能来自太阳内部氢原子核裂变释放出的核能
C.煤炭是清洁能源
D.植物通过光合作用，将太阳能转化为化学能
9.如图所示的电路中，电源电压为6 V 且保持不变，定值电阻R₁ 标有“10Ω 0.5 A”字样，滑动变阻器 R₂ 标有“20Ω 1 A”字样，电流表的量程为0～0.6 A,电压表的量程为0～3 V, 闭合开关 S, 下列做法
能够保证电路安全的是
A.电路中的电流不超过0.5 A
B.R₁ 两端的电压不超过3 V
(第9题图)
C.滑动变阻器R₂ 连入电路的阻值范围为2～10 Ω
D.电路的总功率范围为1.8～3 W

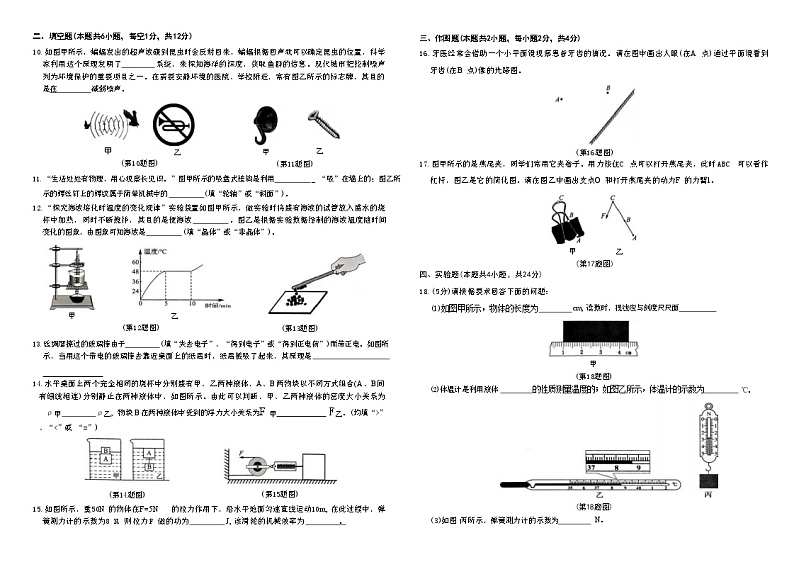

二、填空题(本题共6小题，每空1分，共12分)
10.如图甲所示，蝙蝠发出的超声波碰到昆虫时会反射回来，蝙蝠根据回声就可以确定昆虫的位置，科学 家利用这个原理发明了 系统，来探知海洋的深度，获取鱼群的信息。现代城市把控制噪声 列为环境保护的重要项目之一。在需要安静环境的医院、学校附近，常有图乙所示的标志牌，其目的 是在 减弱噪声。
甲
乙
甲 乙
(第11题图)
(第10题图)
11.“生活处处有物理，用心观察长见识。”图甲所示的吸盘式挂钩是利用 _ “吸”在墙上的；图乙所
示的螺丝钉上的螺纹属于简单机械中的 (填“轮轴”或“斜面”)。
12.“探究海波熔化时温度的变化规律”实验装置如图甲所示，做实验时将盛有海波的试管放入盛水的烧 杯中加热，同时不断搅拌，其目的是使海波 。图乙是根据实验数据绘制的海波温度随时间 变化的图象，由图象可知海波是 (填“晶体”或“非晶体”)。
甲
乙
(第13题图)
(第12题图)
13.丝绸摩擦过的玻璃棒由于 (填“失去电子”、“得到电子”或“得到正电荷”)而带正电。如图所 示，当用这个带电的玻璃棒去靠近桌面上的纸屑时，纸屑被吸了起来，其原理是
14.水平桌面上两个完全相同的烧杯中分别盛有甲、乙两种液体，A、B 两物块以不同方式组合(A 、B间 有细线相连)分别静止在两种液体中，如图所示。由此可以判断，甲、乙两种液体的密度大小关系为 ρ甲 ρ乙, 物块 B 在两种液体中受到的浮力大小关系为F 甲 F乙。(均填“>”、“<”或 “=”)
(第14题图) (第15题图)
15.如图所示，重50N 的物体在F=5N 的拉力作用下，沿水平地面匀速直线运动10m, 在此过程中，弹 簧测力计的示数为8 N, 则拉力 F 做的功为 J, 该滑轮的机械效率为 。
三、作图题(本题共2小题，每小题2分，共4分)
16.牙医经常会借助一个小平面镜观察患者牙齿的情况。请在图中画出人眼(在A 点)通过平面镜看到
牙齿(在B 点)像的光路图。
(第16题图)
17.图甲所示的是燕尾夹，同学们常用它夹卷子。用力按住C 点可以打开燕尾夹，此时 ABC 可以看作
杠杆，图乙是它的简化图。请在图乙中画出支点O 和打开燕尾夹的动力F 的力臂l。
甲
乙
(第17题图)
四、实验题(本题共4小题，共24分)
18.(5分)请根据要求回答下面的问题：
(1)如图甲所示，物体的长度为 cm, 读数时，视线应与刻度尺尺面
甲
(第18题图)
(2)体温计是利用液体 的性质测量温度的；如图乙所示，体温计的示数为 ℃。
(第18题图)
(3)如图 丙所示，弹簧测力计的示数为 N。

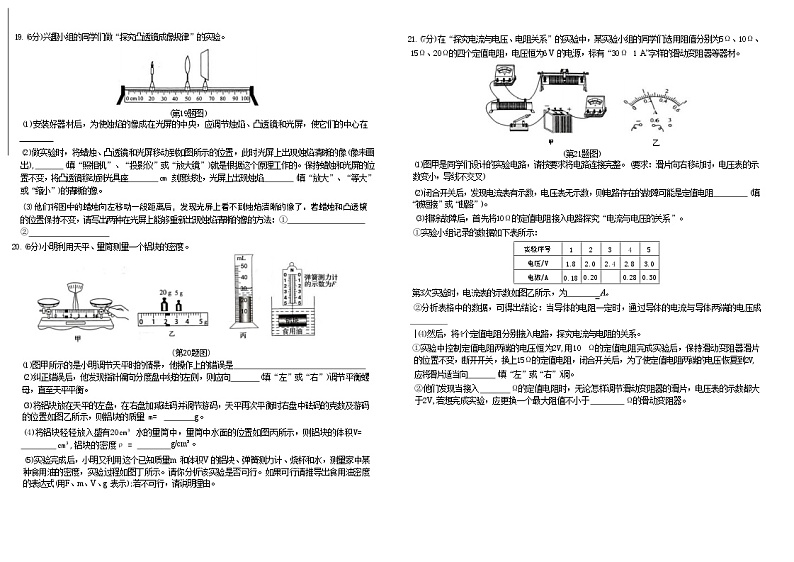

19.(6分)兴趣小组的同学们做“探究凸透镜成像规律”的实验。
(第19题图)
(1)安装好器材后，为使烛焰的像成在光屏的中央，应调节烛焰、凸透镜和光屏，使它们的中心在
(2)做实验时，将蜡烛、凸透镜和光屏移动到如图所示的位置，此时光屏上出现烛焰清晰的像(像未画 出), (填“照相机”、“投影仪”或“放大镜”)就是根据这个原理工作的。保持蜡烛和光屏的位 置不变，将凸透镜移动到光具座 cm 刻度线处，光屏上出现烛焰 (填“放大”、“等大” 或“缩小”)的清晰的像。
(3)他们将图中的蜡烛向左移动一段距离后，发现光屏上看不到烛焰清晰的像了。若蜡烛和凸透镜 的位置保持不变，请写出两种在光屏上能够重新出现烛焰清晰的像的方法：① ②
20.(6分)小明利用天平、量筒测量一个铝块的密度。
(第20题图)
(1)图甲所示的是小明调节天平时的情景，他操作上的错误是 (2)纠正错误后，他发现指针偏向分度盘中线的左侧，则应向 (填“左”或“右”)调节平衡螺 母，直至天平平衡。
(3)将铝块放在天平的左盘，在右盘加减砝码并调节游码，天平再次平衡时右盘中砝码的克数及游码 的位置如图乙所示，则铝块的质量 m= g。
(4)将铝块轻轻放入盛有20cm³ 水的量筒中，量筒中水面的位置如图丙所示，则铝块的体积V= cm³,铝块的密度ρ = g/cm³。
(5)实验完成后，小明又利用这个已知质量m 和体积V 的铝块、弹簧测力计、烧杯和水，测量家中某 种食用油的密度，实验过程如图丁所示。请你分析该实验是否可行。如果可行请推导出食用油密度 的表达式(用F、m、V、g 表示);若不可行，请说明理由。
21.(7分)在“探究电流与电压、电阻关系”的实验中，某实验小组的同学们选用阻值分别为5Ω、10Ω、
15Ω、20Ω的四个定值电阻，电压恒为6 V 的电源，标有“30Ω 1 A”字样的滑动变阻器等器材。
甲
乙
(第21题图)
(1)图甲是同学们设计的实验电路，请按要求将电路连接完整。(要求：滑片向右移动时，电压表的示 数变小，导线不交叉)
(2)闭合开关后，发现电流表有示数，电压表无示数，则电路存在的故障可能是定值电阻 (填 “被短接”或“断路”)。
(3)排除故障后，首先将10Ω的定值电阻接入电路探究“电流与电压的关系”。
①实验小组记录的数据如下表所示：
第3次实验时，电流表的示数如图乙所示，为 A。
②分析表格中的数据，可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成
|(4)然后，将4个定值电阻分别接入电路，探究电流与电阻的关系。
①实验中控制定值电阻两端的电压恒为2V,用10 Ω的定值电阻完成实验后，保持滑动变阻器滑片 的位置不变，断开开关，换上15Ω的定值电阻，闭合开关后，为了使定值电阻两端的电压恢复到2V,
应将滑片适当向 (填“左”或“右”)调。
②他们发现当接入 Ω的定值电阻时，无论怎样调节滑动变阻器的滑片，电压表的示数都大 于2V, 若想完成实验，应更换一个最大阻值不小于 Ω的滑动变阻器。
实验序号
1
2
3
4
5
电压/V
1.8
2.0
2.4
2.8
3.0
电流/A
0.18
0.20
0.28
0.30
五、综合应用题(本题共3小题，共22分)
22.(8分)“绿色环保、低碳出行”的意识已经深入人心。小杨的爸爸为了尽量减少驾驶机动车的次数，每天 坚持骑自行车上下班，如果人和自行车的总质量是90 kg,自行车与地面的总接触面积为0.005 m²,以 5m/s 的速度在水平的公路上匀速骑行时，所受阻力是其总重力的0.03倍。求：(g 取10 N/kg)
(1)正常行驶的自行车对水平地面的压强。
(2)自行车行驶1000m, 动力所做的功。
(3)自行车行驶1000 m 的功率。
23.(8分)如图所示的是某电饭锅的简化电路图。它的工作电压为220 V, 有加热和保温两挡，由开关S 调节，其中R₁ 和R₂ 均为发热电阻，阻值不随温度变化。电阻R₂ 的阻值为979Ω,保温挡的电功率为44 W, 效率为80%。[水的比热容为4.2×10³J/(kg·℃)]
(1)求电阻R₁ 的阻值。
(2)求加热挡的电功率。
(3)在标准大气压下，将1kg 初温为20 ℃的水烧开，需要多长时间?
(4)在只增加或更换一个元件的条件下，将加热挡的功率增大为原来的2倍。请你通过计算提出一 种可行的办法。
(第23题图)
24.(6分)阅读短文，回答问题。
手机充电器和电力变压器
图甲所示的是某国产手机的“超级快充”,它可快速把规格为“3.6 V 4400 mA·h”的锂电池充 满电，非常方便。阅读说明书可知，在充电器内部存在降压变压器使充电器输出电压为4.4 V。如图
乙所示，变压器的原理可简化为其中n₁ 为原线圈匝数，n ₂ 为副线圈匝数，U1 为输入电，
U₂ 为输出电压。
那有没有升压的变压器呢?查阅资料可知，提高电压可以很有效地降低电能在输电线上的损 耗。2020年7月，西起新疆东至安徽的士1100 kV 高压直流输电工程，全线贯通，助力我国构建清 洁低碳、安全高效的能源体系。
原线圈匝数 n1 副线圈匝数n₂
甲
乙
(第24题图)
(1)用充电器为手机充电时，手机相当于 (填“电源”或“用电器”),电流通过电池，将电能转
化为 能。
(2)已知家庭电路的电压为220V, 若某手机的“超级快充”的输出电压为4.4 V, 则该充电器原线圈
的匝数是副线圈匝数的 倍。
(3)用规格为“输出4.4V 10A”的快速充电器(充电效率为90%)工作12 min,能将参数如下表所 示的电池的电量由20%充至 %。
(4)变压器的原理是电磁感应，下列实验能体现电磁感应原理的是
A B C D
高压输电可以有效降低在传输过程中电流的 _效应导致的电能损耗。
2024年辽宁省初中学业水平考试
物理模拟试卷(八)
一 、选择题
1.B 2.D 3.C 4.D 5.C 6.A 7.AB 8.A D 9.A C D
二、填空题
10.声呐 声源处
11.大气压 斜面
12.受热均匀 晶体
13.失去电子 带电体具有吸引轻小物体的性质
14. > <
15. 100 80%
三、作图 题
16.
(第16题图)
17.
(第17题图)
四、实验题
18.(1)3.50 垂直 (2)热胀冷缩 38.7 (3)2.8
19.(1)同一高度
(2)照相机 35 放大
(3)①向左移动光屏 ②在蜡烛和凸透镜之间放一个焦距合适的凹透镜(或换
一个焦距更大的凸透镜，答案合理即可)
20. (1)游码未归零
(2)右
(3)27
(4)10 2.7
（5）不可行。铝块的质量较小，体积较小，浸没时，弹簧测 力计的示数小于弹簧测力计的分度值，无法读出弹簧测力计的示数。
21.(1)
(第21题图)
(2)被短接
(3)①0.24 ②正比
(4)①右 ②20 40
电池名称
锂离子电池
工作电压
3.6 V
电量
4400 mA·h
