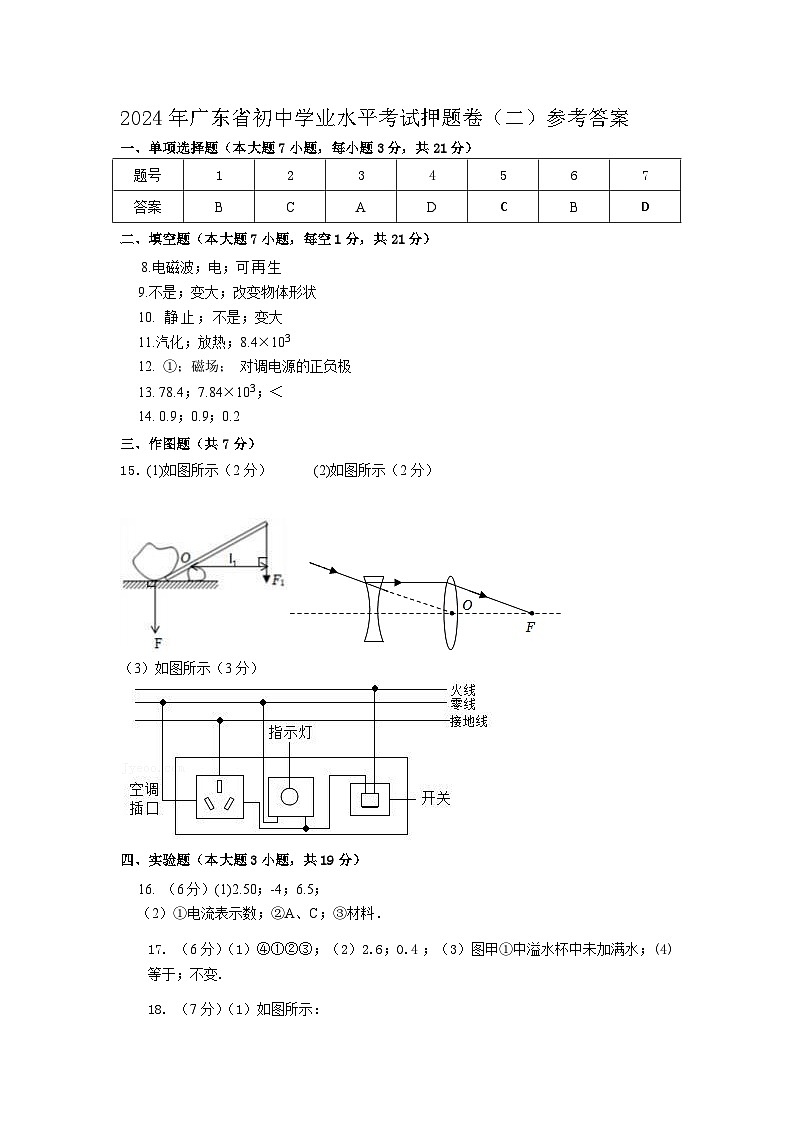

2024年广东省初中物理学业水平考试押题卷（二）参考答案
展开
这是一份2024年广东省初中物理学业水平考试押题卷（二）参考答案，共4页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
二、填空题（本大题7小题，每空1分，共21分）
8.电磁波；电；可再生
9.不是；变大；改变物体形状
10. 静止；不是；变大
11.汽化；放热；8.4×103
12. ①；磁场； 对调电源的正负极
13. 78.4；7.84×103；＜
14. 0.9；0.9；0.2
三、作图题（共7分）
15. (1)如图所示（2分） (2)如图所示（2分）
（3）如图所示（3分）
四、实验题（本大题3小题，共19分）
16. （6分）(1)2.50；-4；6.5；
（2） = 1 \* GB3 ①电流表示数； = 2 \* GB3 ②A、C； = 3 \* GB3 ③材料．
17. （6分）（1）④①②③；（2）2.6；0.4 ；（3）图甲①中溢水杯中未加满水；(4)等于；不变.

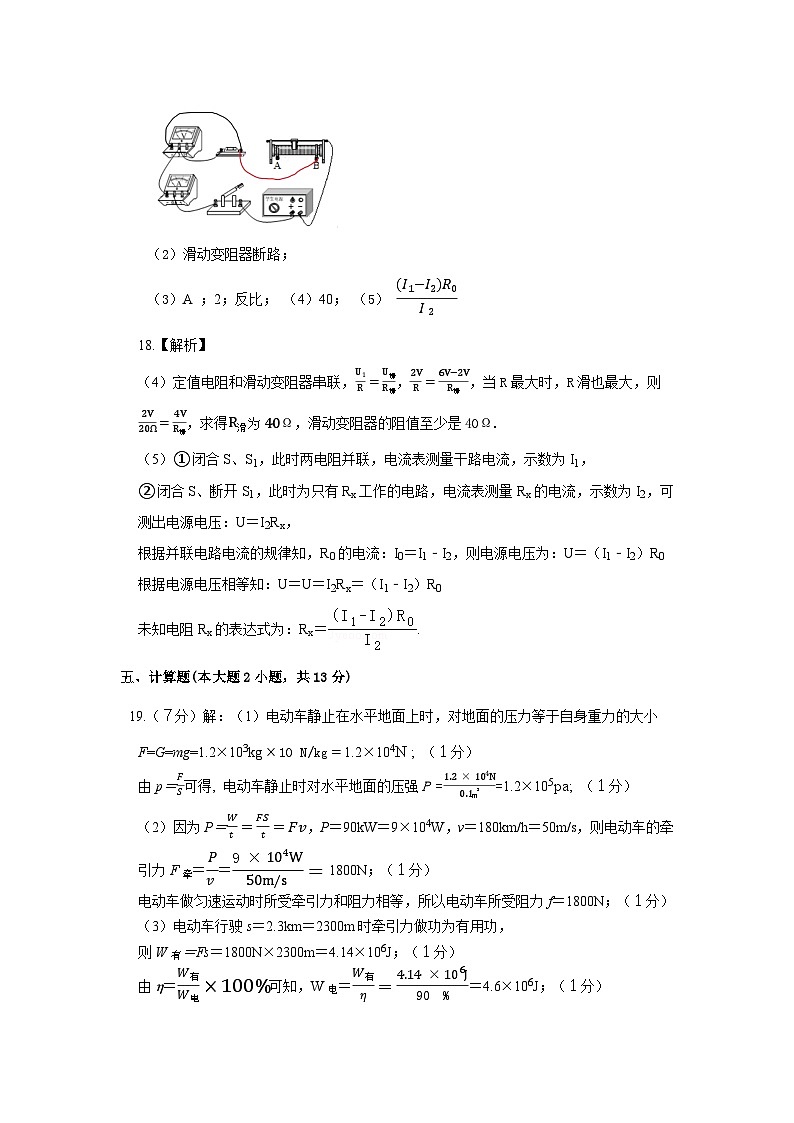

18. （7分）（1）如图所示：
（2）滑动变阻器断路；
（3）A ；2；反比； （4）40； （5） (I1−I2)R0I 2
18.【解析】
（4）定值电阻和滑动变阻器串联，U1R=U滑R滑，2VR=6V−2VR滑，当R最大时，R滑也最大，则
2V20Ω=4VR滑，求得R滑为40Ω，滑动变阻器的阻值至少是40Ω.
（5）①闭合S、S1，此时两电阻并联，电流表测量干路电流，示数为I1，
②闭合S、断开S1，此时为只有Rx工作的电路，电流表测量Rx的电流，示数为I2，可测出电源电压：U＝I2Rx，
根据并联电路电流的规律知，R0的电流：I0＝I1﹣I2，则电源电压为：U＝（I1﹣I2）R0
根据电源电压相等知：U＝U＝I2Rx＝（I1﹣I2）R0
未知电阻Rx的表达式为：Rx＝.
五、计算题(本大题2小题，共13分)
19.（７分）解：（1）电动车静止在水平地面上时，对地面的压力等于自身重力的大小
F=G=mg=1.2×103kg×10 N/kg=1.2×104N ; （１分）
由p＝FS 可得, 电动车静止时对水平地面的压强P =1.2×104N0.1m2=1.2×105pa; （１分）
（2）因为P＝Wt =FSt=Fv，P＝90kW＝9×104W，v＝180km/h＝50m/s，则电动车的牵引力F牵＝Pv ＝9×104W50m/s=1800N；（１分）
电动车做匀速运动时所受牵引力和阻力相等，所以电动车所受阻力f＝1800N；（１分）
（3）电动车行驶s＝2.3km＝2300m时牵引力做功为有用功，
则W有＝Fs＝1800N×2300m＝4.14×106J；（１分）
由η＝W有W电×100%可知，W电＝W有η=4.14×106J90 %＝4.6×106J；（１分）
相当于燃烧汽油释放的热量时，需消耗汽油的质量为m油，
则有：Q放＝W电＝m油q油；
m油＝Ｑ放q油=4.6×106J4.6×10 7J/kg＝0.1kg．（１分）
答：（1）电动车静止时对水平地面的压强1.2×105pa;
（2）电动车所受的阻力为1800N；
（3）消耗的电能相当于完全燃烧0.1kg的汽油所释放的能量．
20．解：（1）由图乙10（20）A可知，该电能表允许通过的最大电流为20A，则电能表允许接入用电器的最大功率：P最大＝UI最大＝220V×20A＝4400W； （1分）
（2）当开关S与1连接时，电路中只有R1，电路中电阻较小，电源电压一定，由P＝Ｕ２Ｒ可知电饭锅的电功率较大，处于加热状态，加热电功率：
P加热＝Ｕ２Ｒ１＝＝1100W （2分）
（3）电能表上所标“3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000圈，电能表的转盘转5转时，电饭锅保温时消耗的电能：
W＝kW•h＝×3.6×106J＝6000J
t＝1min＝60s
电饭锅保温时的电功率：P保温＝Ｗt＝＝100W（1分）
当开关S与2连接时，电路中R1、R2串联，电路中电阻较大，电源电压一定，由P＝Ｕ２Ｒ可知电饭锅电功率较小，处于保温状态，
由P＝Ｕ２Ｒ可得串联总电阻：
R1+R2＝Ｕ２P 保温＝＝484Ω（1分）
R2的阻值：R2＝484Ω﹣44Ω＝440Ω（1分）
答：（1）该电能表允许接入用电器的最大功率为4400W；
（2）加热状态时，电饭锅的电功率为1100W；；
（3）R2的阻值为440Ω.．
六、综合能力题（本大题3小题，共19分）
21.(7分)（1）垂直；反射光线、入射光线与法线是否在同一平面内；（2）玻璃板；未点燃；（3）小于；放大；右．
22. (6分)（1）发电机；（2）9720；1.2；（3）40；减小；（4）减小斜面的倾斜程度(或增大接触面粗糙程度).
23. (6分)（1）重心；（2）AD；（3）②；5.4×105；（4）1000；108.
题号
1
2
3
4
5
6
7
答案
B
C
A
D
C
B
D
二、填空题（本大题7小题，每空1分，共21分）
8.电磁波；电；可再生
9.不是；变大；改变物体形状
10. 静止；不是；变大
11.汽化；放热；8.4×103
12. ①；磁场； 对调电源的正负极
13. 78.4；7.84×103；＜
14. 0.9；0.9；0.2
三、作图题（共7分）
15. (1)如图所示（2分） (2)如图所示（2分）
（3）如图所示（3分）
四、实验题（本大题3小题，共19分）
16. （6分）(1)2.50；-4；6.5；
（2） = 1 \* GB3 ①电流表示数； = 2 \* GB3 ②A、C； = 3 \* GB3 ③材料．
17. （6分）（1）④①②③；（2）2.6；0.4 ；（3）图甲①中溢水杯中未加满水；(4)等于；不变.
18. （7分）（1）如图所示：
（2）滑动变阻器断路；
（3）A ；2；反比； （4）40； （5） (I1−I2)R0I 2
18.【解析】
（4）定值电阻和滑动变阻器串联，U1R=U滑R滑，2VR=6V−2VR滑，当R最大时，R滑也最大，则
2V20Ω=4VR滑，求得R滑为40Ω，滑动变阻器的阻值至少是40Ω.
（5）①闭合S、S1，此时两电阻并联，电流表测量干路电流，示数为I1，
②闭合S、断开S1，此时为只有Rx工作的电路，电流表测量Rx的电流，示数为I2，可测出电源电压：U＝I2Rx，
根据并联电路电流的规律知，R0的电流：I0＝I1﹣I2，则电源电压为：U＝（I1﹣I2）R0
根据电源电压相等知：U＝U＝I2Rx＝（I1﹣I2）R0
未知电阻Rx的表达式为：Rx＝.
五、计算题(本大题2小题，共13分)
19.（７分）解：（1）电动车静止在水平地面上时，对地面的压力等于自身重力的大小
F=G=mg=1.2×103kg×10 N/kg=1.2×104N ; （１分）
由p＝FS 可得, 电动车静止时对水平地面的压强P =1.2×104N0.1m2=1.2×105pa; （１分）
（2）因为P＝Wt =FSt=Fv，P＝90kW＝9×104W，v＝180km/h＝50m/s，则电动车的牵引力F牵＝Pv ＝9×104W50m/s=1800N；（１分）
电动车做匀速运动时所受牵引力和阻力相等，所以电动车所受阻力f＝1800N；（１分）
（3）电动车行驶s＝2.3km＝2300m时牵引力做功为有用功，
则W有＝Fs＝1800N×2300m＝4.14×106J；（１分）
由η＝W有W电×100%可知，W电＝W有η=4.14×106J90 %＝4.6×106J；（１分）
相当于燃烧汽油释放的热量时，需消耗汽油的质量为m油，
则有：Q放＝W电＝m油q油；
m油＝Ｑ放q油=4.6×106J4.6×10 7J/kg＝0.1kg．（１分）
答：（1）电动车静止时对水平地面的压强1.2×105pa;
（2）电动车所受的阻力为1800N；
（3）消耗的电能相当于完全燃烧0.1kg的汽油所释放的能量．
20．解：（1）由图乙10（20）A可知，该电能表允许通过的最大电流为20A，则电能表允许接入用电器的最大功率：P最大＝UI最大＝220V×20A＝4400W； （1分）
（2）当开关S与1连接时，电路中只有R1，电路中电阻较小，电源电压一定，由P＝Ｕ２Ｒ可知电饭锅的电功率较大，处于加热状态，加热电功率：
P加热＝Ｕ２Ｒ１＝＝1100W （2分）
（3）电能表上所标“3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000圈，电能表的转盘转5转时，电饭锅保温时消耗的电能：
W＝kW•h＝×3.6×106J＝6000J
t＝1min＝60s
电饭锅保温时的电功率：P保温＝Ｗt＝＝100W（1分）
当开关S与2连接时，电路中R1、R2串联，电路中电阻较大，电源电压一定，由P＝Ｕ２Ｒ可知电饭锅电功率较小，处于保温状态，
由P＝Ｕ２Ｒ可得串联总电阻：
R1+R2＝Ｕ２P 保温＝＝484Ω（1分）
R2的阻值：R2＝484Ω﹣44Ω＝440Ω（1分）
答：（1）该电能表允许接入用电器的最大功率为4400W；
（2）加热状态时，电饭锅的电功率为1100W；；
（3）R2的阻值为440Ω.．
六、综合能力题（本大题3小题，共19分）
21.(7分)（1）垂直；反射光线、入射光线与法线是否在同一平面内；（2）玻璃板；未点燃；（3）小于；放大；右．
22. (6分)（1）发电机；（2）9720；1.2；（3）40；减小；（4）减小斜面的倾斜程度(或增大接触面粗糙程度).
23. (6分)（1）重心；（2）AD；（3）②；5.4×105；（4）1000；108.
题号
1
2
3
4
5
6
7
答案
B
C
A
D
C
B
D
