2024辽宁中考物理二轮中考复习微专题 家用电器——电热综合相关计算专项训练 (含答案)

这是一份2024辽宁中考物理二轮中考复习微专题 家用电器——电热综合相关计算专项训练 (含答案)，共4页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

1. 某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是( )
第1题图
A. 开关S接触点2时，电饭煲处于加热状态
B. 开关S接触点1时，电饭煲处于保温状态
C. 电饭煲处于加热状态时的功率是800 W
D. 保温状态下电饭煲1 min消耗200 J的电能
2. 如图所示，甲是某款即热式电热水龙头，乙是它的电路原理图，R1和R2是阻值分别为22 Ω和44 Ω的电热丝．通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换．则( )
第2题图
A. 开关S接触2、3触点时，水龙头放出的是热水
B. 开关S接触3、4触点时，电热丝R1、R2串联
C. 水龙头在温水挡正常工作时的电流是15 A
D. 水龙头在热水挡正常工作时的功率是3 300 W
二、填空题
3. 将一个电热水器单独接在清零的计量插座上工作2 h，屏幕显示如图所示，已知电费单价为0.5元/(kW·h)，电热水器的功率为________W；若该时间内消耗的电能全部给40 kg的水加热(水未沸腾)，则水温升高________℃[c水＝4.2×103 J/(kg·℃)]．
第3题图

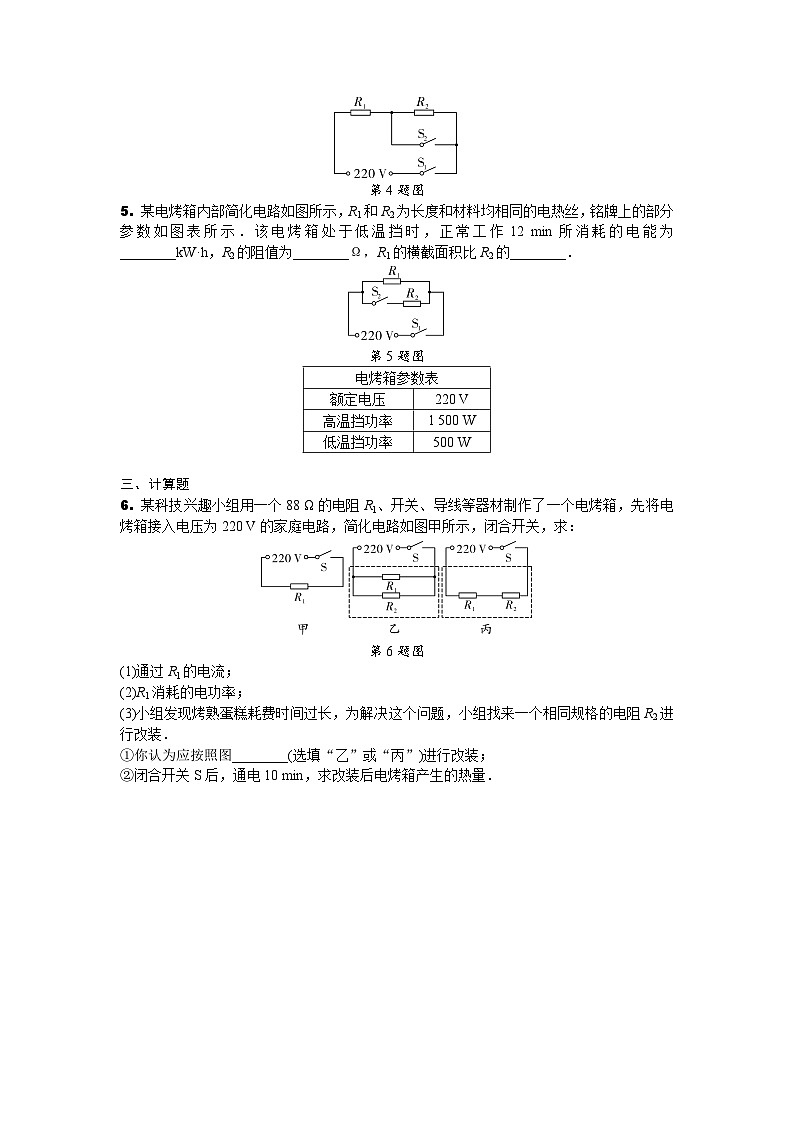

4. 如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡．电源电压为220 V，电热丝R1、R2的阻值为44 Ω、356 Ω.养生壶在“加热”挡工作时，电功率为________W；现将壶内1 kg的养生茶从20 ℃加热至75 ℃，加热过程中若不计热量损失，所需时间为________s；养生茶的内能增加是通过________的方式实现的．[已知c水＝4.2×103 J/(kg·℃)]
第4题图
5. 某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如图表所示．该电烤箱处于低温挡时，正常工作12 min所消耗的电能为________kW·h，R2的阻值为________Ω，R1的横截面积比R2的________．
第5题图
三、计算题
6. 某科技兴趣小组用一个88 Ω的电阻R1、开关、导线等器材制作了一个电烤箱，先将电烤箱接入电压为220 V的家庭电路，简化电路如图甲所示，闭合开关，求：
第6题图
(1)通过R1的电流；
(2)R1消耗的电功率；
(3)小组发现烤熟蛋糕耗费时间过长，为解决这个问题，小组找来一个相同规格的电阻R2进行改装．
①你认为应按照图________(选填“乙”或“丙”)进行改装；
②闭合开关S后，通电10 min，求改装后电烤箱产生的热量．
7. 如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐．它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，下表是该电炖锅的部分参数．[ρ水＝1×103 kg/m3，c水＝4.2×103 J/(kg·℃)，g＝10 N/kg]
第7题图
(1)开关S1、S2处于什么状态，电炖锅为低温挡，说明判断依据；
(2)求R1、R2的阻值；
(3)在标准大气压下，使用高温挡将初温是12℃的一锅水烧开，若电炖锅高温挡加热效率为80% ，求烧开一锅水需要的时间．
参考答案
1. C 2. D 3. 700 30 4. 1 100 210 热传递 5. 0.1 48.4 小 6. (1)2.5 A (2)550 W (3)①乙 ②6.6×105 J 7. (1)由电路图可知，当开关S1断开，S2接A时，电阻R1、R2串联，此时电路中的总电阻最大，由P＝eq \f(U2,R)可知，总功率最小，所以此时电炖锅为低温挡 (2)121 Ω 69.14 Ω (3)420 s
电烤箱参数表
额定电压
220 V
高温挡功率
1 500 W
低温挡功率
500 W
项目
参数
电源电压(V)
220
中温挡功率(W)
400
高温挡功率(W)
1 100
容积(L)
1
