2024辽宁中考物理二轮复习专题专项训练 第19讲 电与磁 (含答案)
展开
这是一份2024辽宁中考物理二轮复习专题专项训练 第19讲 电与磁 (含答案)，共6页。试卷主要包含了选择题，填空题，作图题，简答题，实验等内容，欢迎下载使用。
一、选择题
1. a、b两个磁极间的磁感线分布如图所示．下列说法正确的是( )
第1题图
A. a端磁极是S极，b端磁极是N极
B. P点没有磁场
C. 磁感线是真实存在的
D. Q点的磁场方向水平向右
2. 如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形永磁铁，外圈套着一个线圈．只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光．下列与此手电筒工作原理相同的是( )
第2题图
3.如图是一款磁悬浮蓝牙音箱，可实现与手机的无线信息传递. 底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来．下列说法不正确的是( )
第3题图
A. 音箱悬浮时在竖直方向受到两个力，即重力和磁场的作用力
B. 底座通电后能产生磁场，与电动机的工作原理相同
C. 音箱悬浮利用了同名磁极相互排斥
D. 无线信息传递利用的电磁波在空气中的传播速度约为3×108 m/s

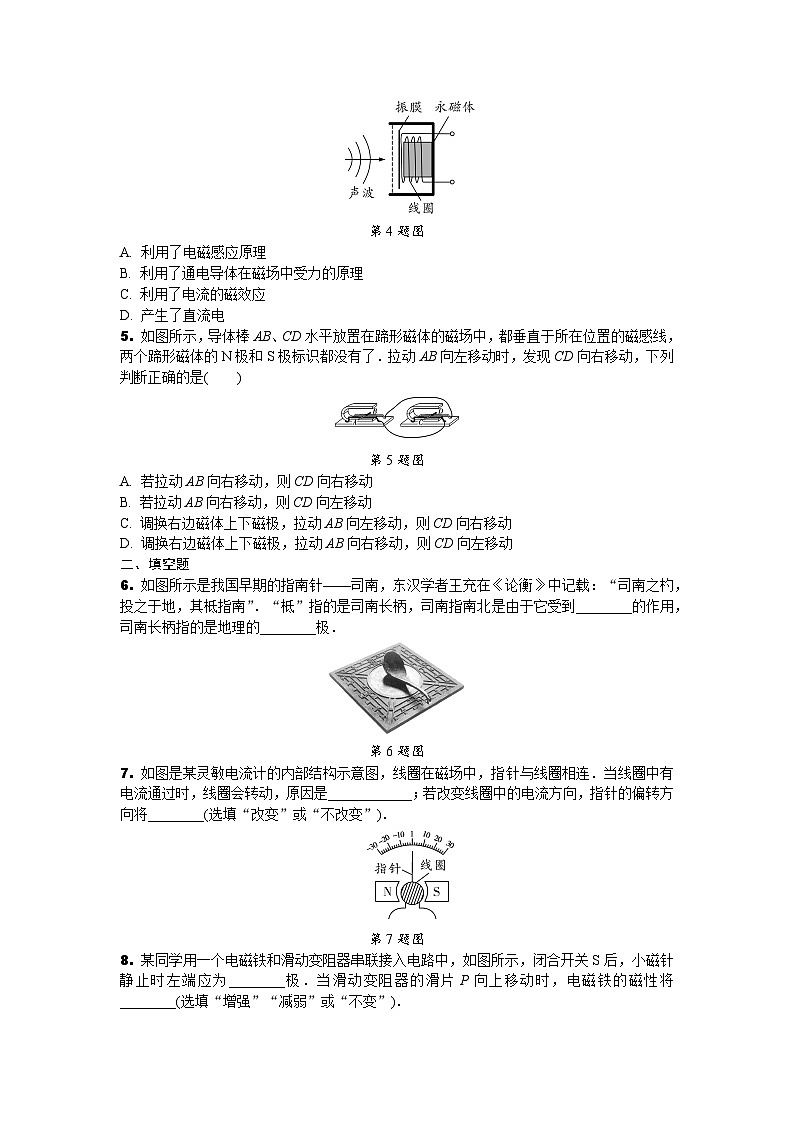

4. 如图是动圈式话筒的部分结构．声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中( )
第4题图
A. 利用了电磁感应原理
B. 利用了通电导体在磁场中受力的原理
C. 利用了电流的磁效应
D. 产生了直流电
5. 如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了．拉动AB向左移动时，发现CD向右移动，下列判断正确的是( )
第5题图
A. 若拉动AB向右移动，则CD向右移动
B. 若拉动AB向右移动，则CD向左移动
C. 调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动
D. 调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动
二、填空题
6. 如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，司南指南北是由于它受到________的作用，司南长柄指的是地理的________极．
第6题图
7. 如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连．当线圈中有电流通过时，线圈会转动，原因是____________；若改变线圈中的电流方向，指针的偏转方向将________(选填“改变”或“不改变”)．
第7题图
8. 某同学用一个电磁铁和滑动变阻器串联接入电路中，如图所示，闭合开关S后，小磁针静止时左端应为________极．当滑动变阻器的滑片P向上移动时，电磁铁的磁性将________(选填“增强”“减弱”或“不变”)．

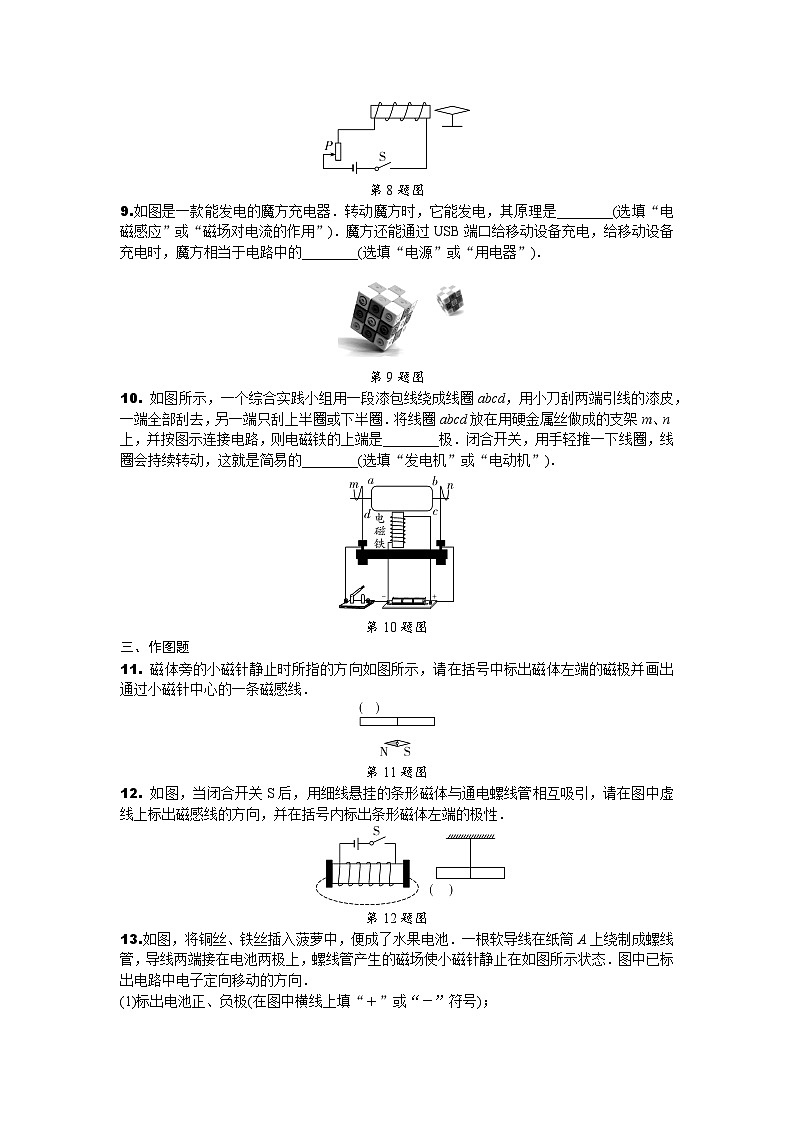

第8题图
9.如图是一款能发电的魔方充电器．转动魔方时，它能发电，其原理是________(选填“电磁感应”或“磁场对电流的作用”)．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的________(选填“电源”或“用电器”)．
第9题图
10. 如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半圈或下半圈．将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是________极．闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的________(选填“发电机”或“电动机”)．
第10题图
三、作图题
11. 磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线．
第11题图
12. 如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性．
第12题图
13.如图，将铜丝、铁丝插入菠萝中，便成了水果电池．一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态．图中已标出电路中电子定向移动的方向．
(1)标出电池正、负极(在图中横线上填“＋”或“－”符号)；
(2)画出纸筒A上导线的绕向并形成闭合电路．
第13题图
四、简答题
14. 如图是某兴趣小组设计的自动干手器电路图，其中光敏装置相当于开关，用表示．当环境光线暗时，开关闭合．
(1)请说明干手的工作过程．
(2)请你对此设计提出一条改进措施．
第14题图
五、实验、探究题
15. 小夕用如图甲所示的装置探究电磁感应现象．
(1)他上下移动单根导线时，观察到灵敏电流计的指针________；左右移动该导线时，观察到灵敏电流计的指针________．
(2)他通过这个实验现象得出初步结论：闭合电路的一部分导体在磁场里做________磁感线的运动时，导体中就会产生电流．
(3)为了进一步验证这个结论， 他又用如图乙所示的装置进行实验，发现将条形磁铁向下插入线圈时，灵敏电流计的指针________；保持条形磁铁在线圈中不动，向上提起线圈时，灵敏电流计的指针______．结果符合上述实验结论．
第15题图
创新题
1. (实际应用)人工心脏泵可短时间代替心脏工作，如图是该装置的示意图．磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通．阀门S1只能向外开启，S2只能向内开启．线圈中的电流从A流向B时，电磁铁左端是________极，血液会________(选填“流入”或“流出”)活塞筒．该装置工作时，线圈AB中的电流方向________(选填“需要”或“不需要”)改变．
第1题图
参考答案
基础题
1. D 2. C 3. B 4. A 5. B 6. 地磁场 南 7. 通电线圈在磁场中受力 改变 8. S(南) 增强
9. 电磁感应 电源 10. N 电动机
11.如答图所示
第11题答图
12. 如答图所示
第12题答图
13. 如答图所示
第13题答图
14. 答：(1)当手伸向自动干手器时，光线变弱，开关闭合，电磁铁将衔铁吸下，与触点c接触，电动机开始工作，吹出热风；当人手离开时，光线变强，开关断开，衔铁与a接触，指示灯亮起，电动机停止工作；
2)给电阻R0加一个光控开关，即晚上时，停止工作，节约用电．
15. (1)不偏转 偏转 (2)切割 (3)偏转 偏转
创新题
1. S 流入 需要
