2024年广东省初中学业水平考试试卷·物理（白卷）

这是一份2024年广东省初中学业水平考试试卷·物理（白卷），共8页。试卷主要包含了考生必须保持答题卡的整沽，古人云等内容，欢迎下载使用。

本试卷共8页，23小题，满分100分.考试用时80分钟.
注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座 位号填写在答题卡上.用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场
号和座位号.将条形码粘贴在答题卡“条形码粘贴处”.
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂
黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上.
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内 相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂
改液.不按以上要求作答的答案无效.
4.考生必须保持答题卡的整沽.考试结束后，将试卷和答题卡一并交回.
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题
目要求的.
【从科技、生活、自然现象走向物理】根据小明去北方旅行过程中的相应情景，完成1~3题.
1.小明乘坐的飞机机翼使用的是碳纤维材料，这种材料比同体积的常规材料轻，主要原因是碳纤维材料
( )
A.质量小 B. 体积小 C.密度小 D. 弹性好
2.小明乘坐飞机时，在飞行过程中，为了减弱噪声将手机调成静音模式。下列生活现象或设备中，控制噪
声方式与小明相同的是 ( )
A.佩戴耳塞 B.关闭门窗 C.隔音蛟龙 D.轻声细语
3.小明在北方亲身体验了冰雪世界，感受到了不同于南方的冬日风光.下列描述正确的是 ( )
A. “美丽雪景”是水蒸气升华形成的 B.哈气出现“白雾”是水蒸气汽化形成的
C. “河水冰封”是水凝固形成的 D. “窗上的冰花”是水蒸气液化形成的
4.在乘坐公交车时，公交卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，然后读出公交卡上
的信息.下列工作原理与公交卡剧卡时原理相同的是
A B C D
5.将铜块甲和铁块乙浸没在水中，铜块丙和铁块丁浸没在煤油中，已知四个物体质量相同，且均为实心
(pk>P ,PR>p), 则所受浮力最大的是 ( )
A.铜块甲 B.铁块乙 C.铜块丙 D.铁块丁
白卷·物理第1页(共8页)

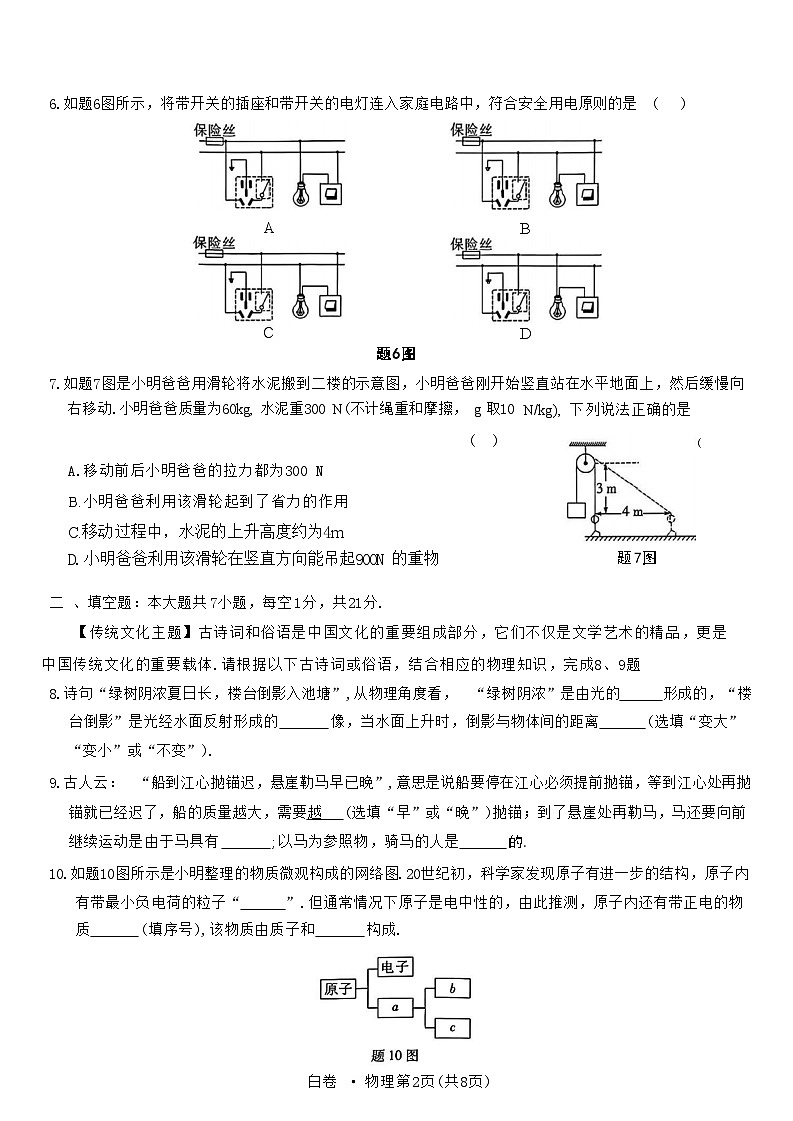

6.如题6图所示，将带开关的插座和带开关的电灯连入家庭电路中，符合安全用电原则的是 ( )
A
B
C
D
题6图
7.如题7图是小明爸爸用滑轮将水泥搬到二楼的示意图，小明爸爸刚开始竖直站在水平地面上，然后缓慢向
右移动.小明爸爸质量为60kg, 水泥重300 N(不计绳重和摩擦， g 取10
( )
A.移动前后小明爸爸的拉力都为300 N
B.小明爸爸利用该滑轮起到了省力的作用
C.移动过程中，水泥的上升高度约为4m
D.小明爸爸利用该滑轮在竖直方向能吊起900N 的重物
N/kg), 下列说法正确的是
(
题7图
二 、填空题：本大题共7小题，每空1分，共21分.
【传统文化主题】古诗词和俗语是中国文化的重要组成部分，它们不仅是文学艺术的精品，更是
中国传统文化的重要载体.请根据以下古诗词或俗语，结合相应的物理知识，完成8、9题
8.诗句“绿树阴浓夏日长，楼台倒影入池塘”,从物理角度看， “绿树阴浓”是由光的 形成的，“楼
台倒影”是光经水面反射形成的 像，当水面上升时，倒影与物体间的距离 (选填“变大”
“变小”或“不变”).
9.古人云： “船到江心抛锚迟，悬崖勒马早已晚”,意思是说船要停在江心必须提前抛锚，等到江心处再抛 锚就已经迟了，船的质量越大，需要越 (选填“早”或“晚”)抛锚；到了悬崖处再勒马，马还要向前
继续运动是由于马具有 ;以马为参照物，骑马的人是 的.
10.如题10图所示是小明整理的物质微观构成的网络图.20世纪初，科学家发现原子有进一步的结构，原子内 有带最小负电荷的粒子“ ”.但通常情况下原子是电中性的，由此推测，原子内还有带正电的物
质 (填序号),该物质由质子和 构成.
白卷 · 物理第2页(共8页)

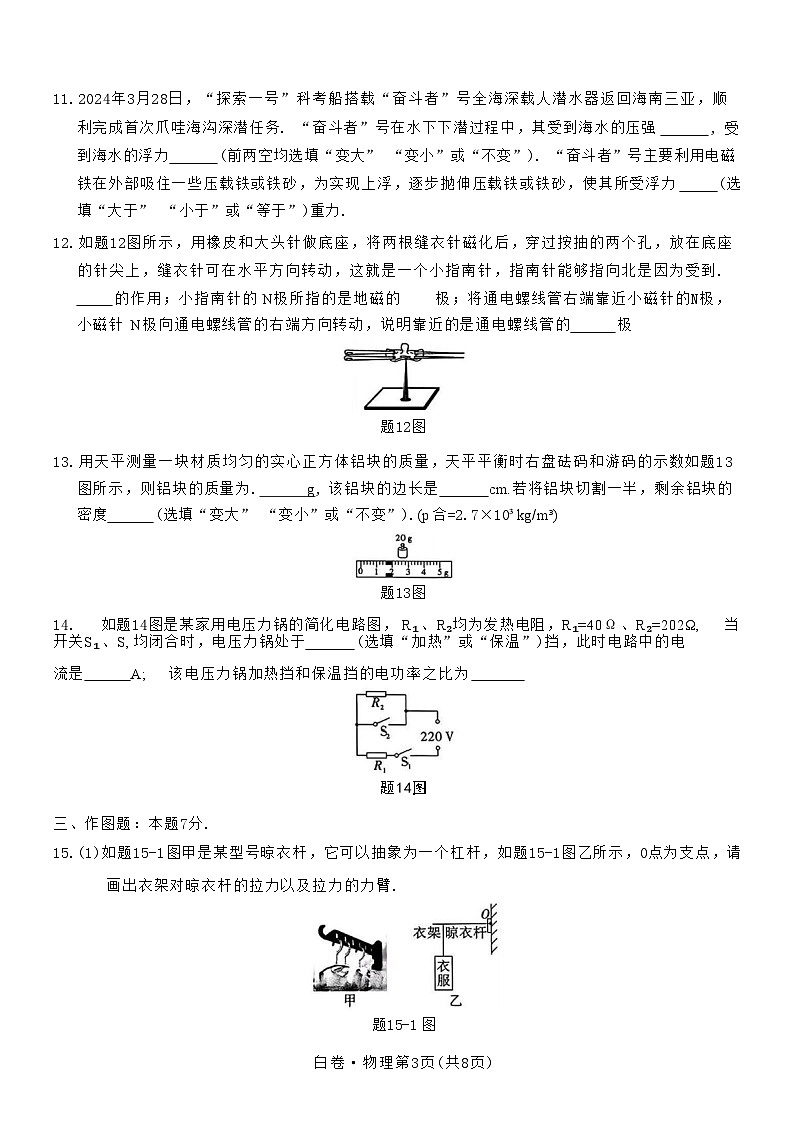

11.2024年3月28日，“探索一号”科考船搭载“奋斗者”号全海深载人潜水器返回海南三亚，顺
利完成首次爪哇海沟深潜任务. “奋斗者”号在水下下潜过程中，其受到海水的压强 , 受 到海水的浮力 (前两空均选填“变大” “变小”或“不变”). “奋斗者”号主要利用电磁 铁在外部吸住一些压载铁或铁砂，为实现上浮，逐步抛伸压载铁或铁砂，使其所受浮力 (选
填“大于” “小于”或“等于”)重力.
12.如题12图所示，用橡皮和大头针做底座，将两根缝衣针磁化后，穿过按抽的两个孔，放在底座 的针尖上，缝衣针可在水平方向转动，这就是一个小指南针，指南针能够指向北是因为受到. 的作用；小指南针的 N极所指的是地磁的 极；将通电螺线管右端靠近小磁针的N极，
小磁针 N极向通电螺线管的右端方向转动，说明靠近的是通电螺线管的 极
题12图
13.用天平测量一块材质均匀的实心正方体铝块的质量，天平平衡时右盘砝码和游码的示数如题13 图所示，则铝块的质量为. g, 该铝块的边长是 cm.若将铝块切割一半，剩余铝块的
密度 (选填“变大” “变小”或“不变”).(p 合=2.7×10³kg/m³)
题13图
如题14图是某家用电压力锅的简化电路图， R₁ 、R₂均为发热电阻，R₁=40Ω 、R₂=202Ω, 当开关S₁ 、S, 均闭合时，电压力锅处于 (选填“加热”或“保温”)挡，此时电路中的电
流是 A; 该电压力锅加热挡和保温挡的电功率之比为
题14图
三、作图题：本题7分.
15.(1)如题15-1图甲是某型号晾衣杆，它可以抽象为一个杠杆，如题15-1图乙所示，0点为支点，请
画出衣架对晾衣杆的拉力以及拉力的力臂.
题15-1 图
白卷·物理第3页(共8页)
指示灯
非 非E 圭 垂
(2)如题15-2图所示，为使斜射的阳光AO 能够竖直向下射人井中，在井口画出平面镜的位置.
题15-2图
(3)很多学校都安装了如题15-3图甲所示的门禁系统，通过刷脸识别(开关S₁) 可开启闸口，通过
手动按钮(开关S₂) 也可开启闸口，闸口由电动机控制，请将题15-3图乙的电路图补充完整.
甲
乙
题15-3图
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
16. (1)如题16- 1图所示，用A、B 两刻度尺测量同一木块的长度时， ( 选 填“A” 或 “B”) 刻度尺 的测量结果较准确，该刻度尺的测量结果是 cm.
题16-1图
(2)如题16-2图是小明家四月底电能表的表盘，四月共耗电100 kW·h, 则小明家四月初电能表的
读数应为 _kW·h, 若小明观察到某段时间电能表指示灯闪烁了160次，则该段时间小
明家的电路消耗的电能为 J.
006198
kW·h
单相电子式电能表
220V10(40)A 50 Hz
1600imp/(kW·b)
题16-2图
(3)如题16-3图甲是小明进行“探究水沸腾时的特点”实验时的情景.实验过程中小明放了一张纸
片盖在烧杯上，是为了， ;如题16-3图乙是实验中某一时刻的温度计示数，其读 数是 ℃;如题16-3图丙是小明根据实验数据绘制的“温度一时间”图象，根据该图象 可以判断小明所在地区的气压 (选填“高于”“等于”或“低于”)一个标准大气压.
甲
90
80|
乙
丙
题16-3图
白卷·物理 第4页(共8页)
17.为了“探究滑动摩擦力大小与哪些因素有关”,小明选用同一木块做了如题17图所示的三次实验.
甲(木板表面) 乙(木板表面) 丙(毛巾表面)
题17图
(1)实验时竖直匀速拉动弹簧测力计，不考虑绳重及滑轮与绳子间的摩擦，木块在水平面上匀速直线运动
时受到的拉力大小 (选填“大于” “小于”或“等于”)木块受到的滑动摩擦力大小.
(2)比较甲、乙两次实验，可以初步得出滑动摩擦力的大小与 有大、 青举出一个生活中的
应用实例；
(3)另一位同学进行题17图丙实验时，拉动弹簧测力计移动的速度是小明做题17图丙实验时的
2倍，则他测得的木块所受滑动摩擦力大小为 N.
(4)实验结束后，小明分析出该实验装置存在不足，请写出其中一条：
18. 如题18图甲是小明测量小灯泡电阻的部分实物电路，小灯泡的额定电压为2.5V.
甲
乙
题18图
(1)根据题意，将题18图甲实物图连接完整.
(2)小明进行某次实验时，灯亮了一下，但很快就突然熄灭了，他马上观察 表，发现指针已经归
零，初步判断电路出现了断路.
(3)实验测得的数据如题18表所示，第5次实验电流表的示数如题18图乙所示，则小灯泡正常发光时的电 阻为 Ω,由表格数据可知，小灯泡的电阻随温度的升高而 (选填“增大” “减小”或
“不变”).
题18表
(4)小明整理实验器材时，不小心将小灯泡的玻璃外壳打碎了，于是又将打碎后的小灯泡连接到完整的原 来图甲电路中，闭合开关，发现当取相同电压值时，灯泡打碎后，电流表示数变大，由此推断，玻璃
外壳可能起到 _的作用.
白卷 · 物理第5页(共8页)
实验序号
1
2
3
4
5
电压(V)
0.5
1.0
1.5
2.0
2.5
电流(A)
0.12
0.14
0.16
0.18
五、计算题：本大题共2小题，第19小题6分，第20 小题7分，共13分.
19.电动汽车绿色环保、驾驶方便，近年来发展迅速.如题19图甲是小胆妈妈购买的一款国产电动汽
车，该车空载质量1350kg.小明妈妈周末驾驶该车外出，求：(g取10 N/kg)
(1)该电动汽车空载时的重力。
(2)导航在9:20时显示距离目的地还有40km, 若按题19图乙车上仪表盘显示的车速行驶，几点
钟可以到达目的地?
(3)小明妈妈的重力为500N.匀速直线行驶过程中汽车所受的阻力是车和人急血的0.1倍，则汽车
匀速直线行驶40 km, 牵引力所做的功是多少?
甲
题19图
乙
20.如题20图所示电路，电源电压不变，定值电阻.R₁ 阻值为20Ω,定值电阻.R₂ 阻值为30Ω.当开关s
闭合后，电流表示数为0.15 A.求：
(1)电源电压；
(2)通过R₂的电流I₂:
(3)该电路的总功率和2min消耗的电能.
题20图
白卷·物理第6页(共8页)
六 、综合能力题：本大题共3小题，第21小题6分，第22小题7分，第23小题6分，共19分.
21.我国高铁技术处于世界领先地位，高铁线路总长度居世界第一.如题21图所示是某智能高速动车 组列车停靠在站台时的情景，该列车满载时的总质量为400 t.(g 取10 N/kg)
题21图
(1)列车上设置有传感器检测点，在列车行驶过程中，当某个专感器检测到异常情况，通过
_ 向监控站发送信息；列车在减速进站时动能 (选填“变大” “变小”或“不变”).
(2)若车轮与铁轨的总接触面积为1m², 则列车满载静止时对水平轨道的压强为 Pa; 列车行
驶过程中与对向列车错车时，会产生巨大风压的原因是
(3)推重比是衡量列车牵引能力的重要指标，其含义是列车匀速直线运行时的牵引力与车总重的
比值.经检测，该列车运行时的总阻力f 与列车速度v 满足f=kv² 的关系，其中
k=40N·m-2…2, 已知该列车某时刻满载运行时的推重比是0.081,则它此时匀速直线运行
的 速 度 是 km/h.
22.小明用一个纸筒、凸透镜和半透明薄膜自制了如题22图甲所示的模型照相机.在使用时发现，被 拍摄物体和照相机的距离有变化时，像会变得不清晰.老师告诉小明，当物距改变时，照相机可 通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像.为了验证老师的说法，小明选取了蜡 烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：
甲
乙
丙
题22图
(1)小明测量其中一个凸透镜的焦距：让镜面垂直于阳光，在透镜下面放上白纸(纸与镜面平
行),测出透镜与白纸间距离s 与对应的白纸被烤焦的时间t, 绘出图象如题22图乙所示.则该
凸透镜的焦距f 为 cm.
(2)当蜡烛、凸透镜、光屏在如题22图丙所示位置时，光屏上成清晰的像(未画出).
步骤一：保持光屏和凸透镜的位置不变，移动蜡烛，换用不同焦距的凸透镜，直到光屏上成 清晰的像；
步骤二：保持光屏的位置不变，移动蜡烛，调节凸透镜的位置，直到光屏上成清晰的像.
分别记录几次实验的物距、焦距和像距，实验数据如题22表所示.
题22表
白卷 · 物理第7页(共8页)
实验序号
物距u/cm
焦距f/cm
像距v/cm
1
18.7
8.0
14.0
2
35.0
10.0
14.0
3
51.3
11.0
14.0
4
25.0
10.0
16.7
5
30.0
10.0
15.0
①分析实验1、2、3组数据可知：当物距变大、像距不变时，要成清晰的像，凸透镜的焦距要 变 _.可以得出结论：当物距改变时，调节镜头焦距可以再次获得清晰的像.
②分析实验 三组数据可以得出：当向左移动蜡烛时，将凸透镜向_ (遮鞭“左”或“右”)调 节，光屏上可以再次成清晰的像。可以得出结论：当物距改变时，伸缩镜头可以再次获得清 晰的像.
(3)蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高， (选填“可以” 或“不可以”)使像回到光屏中央.
(4)小明在景点使用照相机拍摄近景时，照相机成清晰的像，若在同一位置拍摄近景，照相机要
成清晰的像，结合上述实验结论，小明应进行的操作是(写出一点即可).
23.阅读材料，回答问题.
氢燃料电池
氢燃料电池是一种利用氢气和氧气反应产生电能的设备，其工作原理如题23图甲所示，其 基本原理是电解水的逆反应，把氢和氧分别供给阳(负)极和阴(正)极，氢通过阳极向外扩散和电 解质发生反应后，放出电子通过外部的负载到达阴极，从而在外部电路中产生电流提供动力.
氢燃料电池通常和蓄电池配合使用，蓄电池寿命可以用“循环寿命”来衡量，是指电池寿命 结束前进行的100%全循环放电次数.例如某辆氢燃料电池车电池堆栈最大功率为114千瓦，体积 功率密度为3千瓦/升，百公里耗氢大约0.8kg, 该氢燃料电池车行驶时将蓄电池电量从90%用到
30%,则这次的放电深度为60%;再次使用前通过氢燃料电池将蓄电池充电到70%后，又用到
30%,这次的放电深度为40%,则这两次总共完成了1次100%全循环放电，研究人员以不同的放 电深度，对蓄电池进行充、放电循环研究，得到了如题23图乙所示的蓄电池100%全循环放电次 数与放电深度的关系.
乙
题23图
(1)完成下列氢燃料电池车的部分能量转化流程图：
电池 电动机
(2)如题23图甲所示的氢燃料电池工作时，通过电动机的电流方向为 (选填“从左到右”或 “从右到左”).
(3)该车的燃料电池的体积是 m³, 氢燃料电池车行驶百公里消耗的氢完全燃烧放出的热量 为 J. (氢的热值为1.4×10⁸J/kg)
(4)某辆氢燃料电池大巴每天使用前都充电到蓄电池容量的100%,行驶一天消耗的电量刚好为最
有利于延长蓄电池寿命的电量.按此计算，若一年开车350天共完成 次100%全循环放电.
白卷·物理第8页(共8页)
