北师大版七年级上册1.4 从三个不同方向看物体的形状教案配套ppt课件

这是一份北师大版七年级上册1.4 从三个不同方向看物体的形状教案配套ppt课件，共22页。PPT课件主要包含了从上面看，从左面看，从正面看，夯实基础，你搭我画，问题探究，举一反三，主视图，左视图，达标检测等内容，欢迎下载使用。

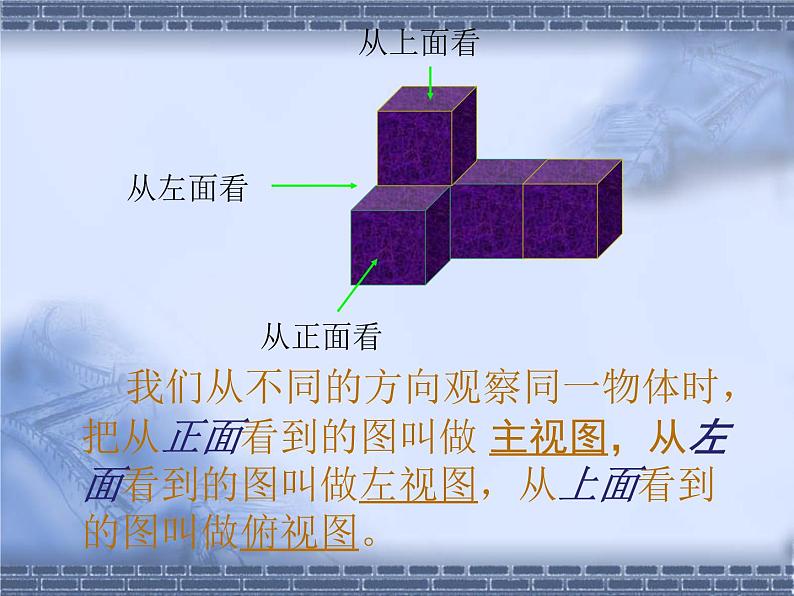

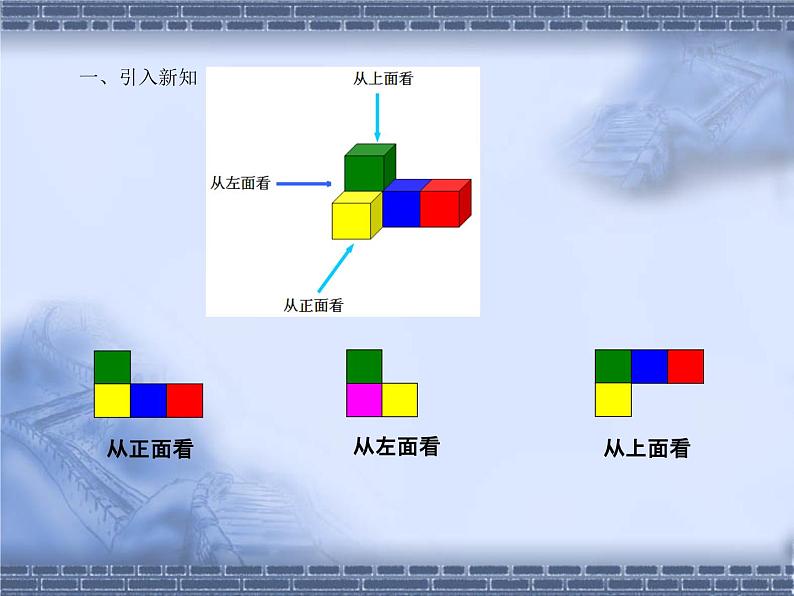

我们从不同的方向观察同一物体时，把从正面看到的图叫做 主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图。

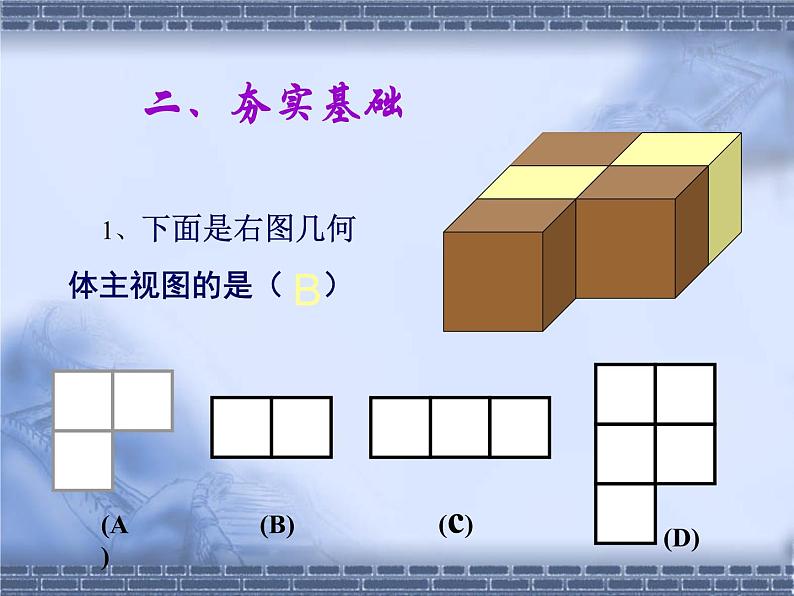

1、下面是右图几何体主视图的是（ ）

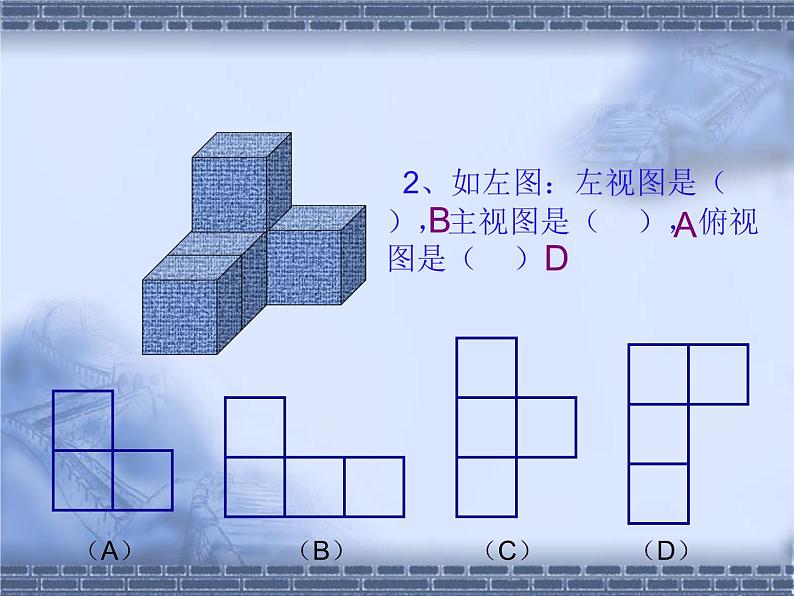

2、如左图：左视图是（ ），主视图是（ ），俯视图是（ ）

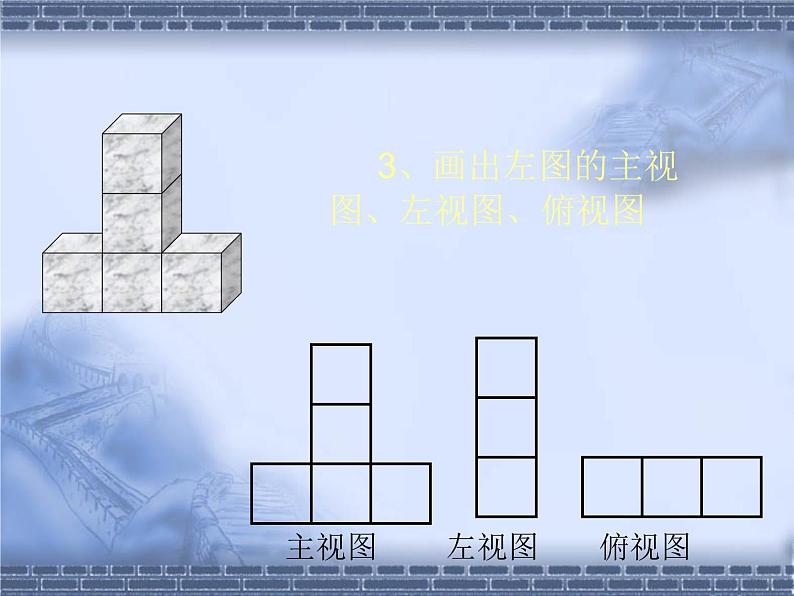

3、画出左图的主视图、左视图、俯视图

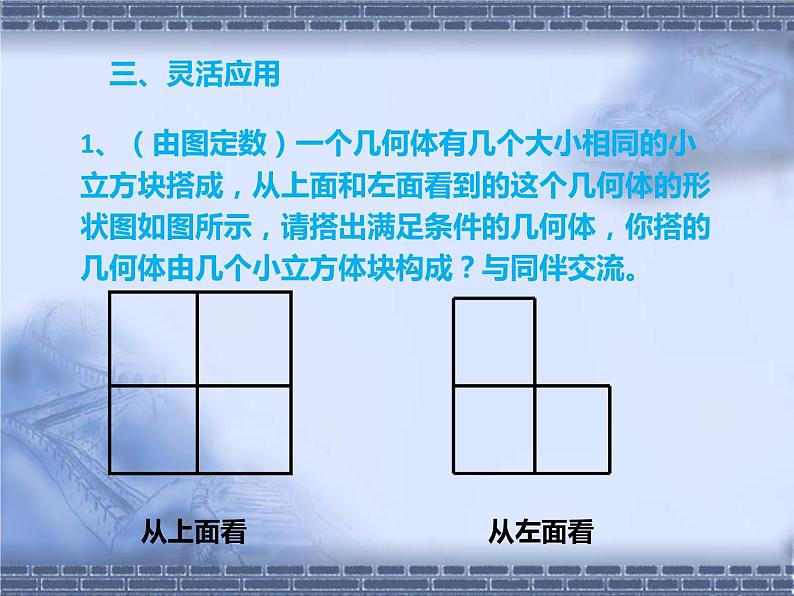

1、（由图定数）一个几何体有几个大小相同的小立方块搭成，从上面和左面看到的这个几何体的形状图如图所示，请搭出满足条件的几何体，你搭的几何体由几个小立方体块构成？与同伴交流。
【例1】如图是由几个小立方体块所搭几何体的俯视图，小正方形中的数字表示在该位置小立块的个数，请画出这个几何体的主视图和左视图。
1、如图所示的两幅图分别是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。
2、如图所示，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小立方体的个数。请画出几何体的主视图和左视图。
1、你能根据下面的三视图来摆放出相应的立方体组合吗？
2、根据下面三视图建造的建筑物是什么样子？共有几层？一共需要多少个小立方体？
三视图相同，立体物体的形状是否一定？
2、如图所示是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。
用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。
这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？
最少摆法中其中之一所需个数：3＋2＋1＋1＋1＋1＋1＝10
最多时所需小立方块个数： 3＋3＋3＋2＋2＋2＋1＝16
有一个正方体，在它的各个面上分别标上字母A、B、C、D、E、F，甲、乙、丙三位同学从不同的方向去观察其正方体，观察结果如图所示。问这个正方体各个面上的字母对面各是什么字母？
1、画几何体组合的三视图。2、根据俯视图及小立方块的个数， 画其他两种视图。3、已知三视图，求小立方块的总个数。4、已知两种视图，求小立方块的最多、 最少时的个数。
