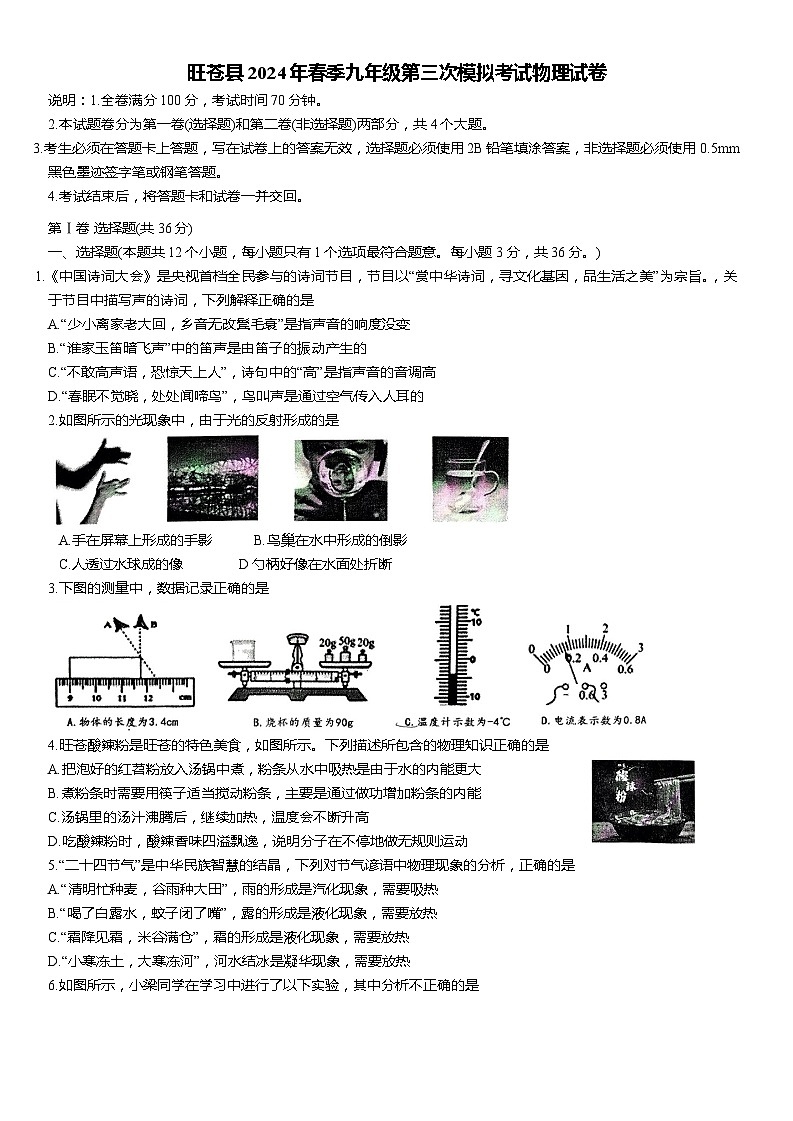

2024年四川省广元市旺苍县中考三模物理试题
展开
这是一份2024年四川省广元市旺苍县中考三模物理试题，共8页。
2.本试题卷分为第一卷(选择题)和第二卷(非选择题)两部分，共4个大题。
3.考生必须在答题卡上答题，写在试卷上的答案无效，选择题必须使用2B铅笔填涂答案，非选择题必须使用0.5mm黑色墨迹签字笔或钢笔答题。
4.考试结束后，将答题卡和试卷一并交回。
第Ⅰ卷 选择题(共36分)
一、选择题(本题共12个小题，每小题只有1个选项最符合题意。每小题3分，共36分。)
1.《中国诗词大会》是央视首档全民参与的诗词节目，节目以“赏中华诗词，寻文化基因，品生活之美”为宗旨。，关于节目中描写声的诗词，下列解释正确的是
A.“少小离家老大回，乡音无改鬓毛衰”是指声音的响度没变
B.“谁家玉笛暗飞声”中的笛声是由笛子的振动产生的
C.“不敢高声语，恐惊天上人”，诗句中的“高”是指声音的音调高
D.“春眠不觉晓，处处闻啼鸟”，鸟叫声是通过空气传入人耳的
2.如图所示的光现象中，由于光的反射形成的是
A.手在屏幕上形成的手影 B.鸟巢在水中形成的倒影
C.人透过水球成的像 D勺柄好像在水面处折断
3.下图的测量中，数据记录正确的是
4.旺苍酸辣粉是旺苍的特色美食，如图所示。下列描述所包含的物理知识正确的是
A.把泡好的红苕粉放入汤锅中煮，粉条从水中吸热是由于水的内能更大
B.煮粉条时需要用筷子适当搅动粉条，主要是通过做功增加粉条的内能
C.汤锅里的汤汁沸腾后，继续加热，温度会不断升高
D.吃酸辣粉时，酸辣香味四溢飘逸，说明分子在不停地做无规则运动
5.“二十四节气”是中华民族智慧的结晶，下列对节气谚语中物理现象的分析，正确的是
A.“清明忙种麦，谷雨种大田”，雨的形成是汽化现象，需要吸热
B.“喝了白露水，蚊子闭了嘴”，露的形成是液化现象，需要放热
C.“霜降见霜，米谷满仓”，霜的形成是液化现象，需要放热
D.“小寒冻土，大寒冻河”，河水结冰是凝华现象，需要放热

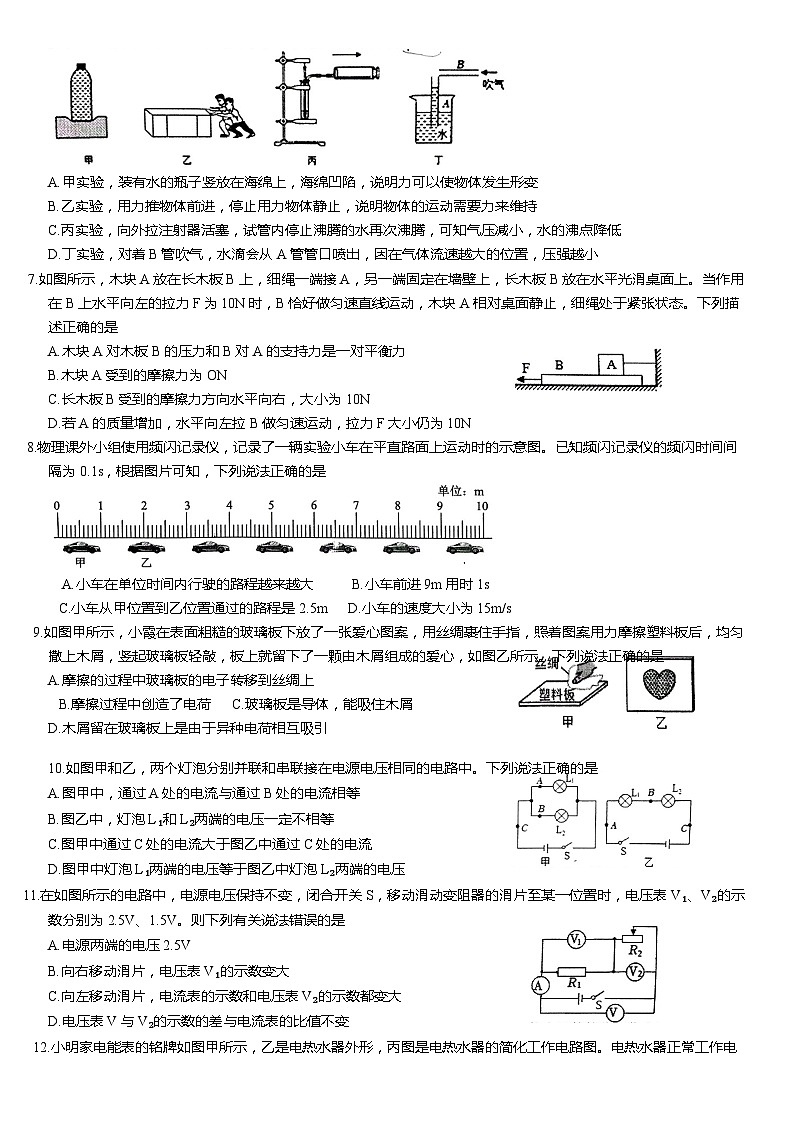

6.如图所示，小梁同学在学习中进行了以下实验，其中分析不正确的是
A.甲实验，装有水的瓶子竖放在海绵上，海绵凹陷，说明力可以使物体发生形变
B.乙实验，用力推物体前进，停止用力物体静止，说明物体的运动需要力来维持
C.丙实验，向外拉注射器活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点降低
D.丁实验，对着B管吹气，水滴会从A管管口喷出，因在气体流速越大的位置，压强越小
7.如图所示，木块A放在长木板B上，细绳一端接A，另一端固定在墙壁上，长木板 B放在水平光滑桌面上。当作用在B上水平向左的拉力F为10N时，B恰好做匀速直线运动，木块A相对桌面静止，细绳处于紧张状态。下列描述正确的是
A.木块A对木板B的压力和B对A的支持力是一对平衡力
B.木块A受到的摩擦力为ON
C.长木板B受到的摩擦力方向水平向右，大小为10N
D.若A的质量增加，水平向左拉B做匀速运动，拉力F大小仍为10N
8.物理课外小组使用频闪记录仪，记录了一辆实验小车在平直路面上运动时的示意图。已知频闪记录仪的频闪时间间隔为0.1s，根据图片可知，下列说法正确的是
A.小车在单位时间内行驶的路程越来越大 B.小车前进 9m用时 1s
C.小车从甲位置到乙位置通过的路程是2.5m D.小车的速度大小为15m/s
9.如图甲所示，小霞在表面粗糙的玻璃板下放了一张爱心图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起玻璃板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。下列说法正确的是
A.摩擦的过程中玻璃板的电子转移到丝绸上
B.摩擦过程中创造了电荷 C.玻璃板是导体，能吸住木屑
D.木屑留在玻璃板上是由于异种电荷相互吸引
10.如图甲和乙，两个灯泡分别并联和串联接在电源电压相同的电路中。下列说法正确的是
A.图甲中，通过A处的电流与通过B处的电流相等
B.图乙中，灯泡L₁和L₂两端的电压一定不相等
C.图甲中通过C处的电流大于图乙中通过C处的电流
D.图甲中灯泡L₁两端的电压等于图乙中灯泡L₂两端的电压
11.在如图所示的电路中，电源电压保持不变，闭合开关S，移动滑动变阻器的滑片至某一位置时，电压表V₁、V₂的示数分别为2.5V、1.5V。则下列有关说法错误的是
A.电源两端的电压2.5V
B.向右移动滑片，电压表V₁的示数变大
C.向左移动滑片，电流表的示数和电压表V₂的示数都变大
D.电压表V与V₂的示数的差与电流表的比值不变

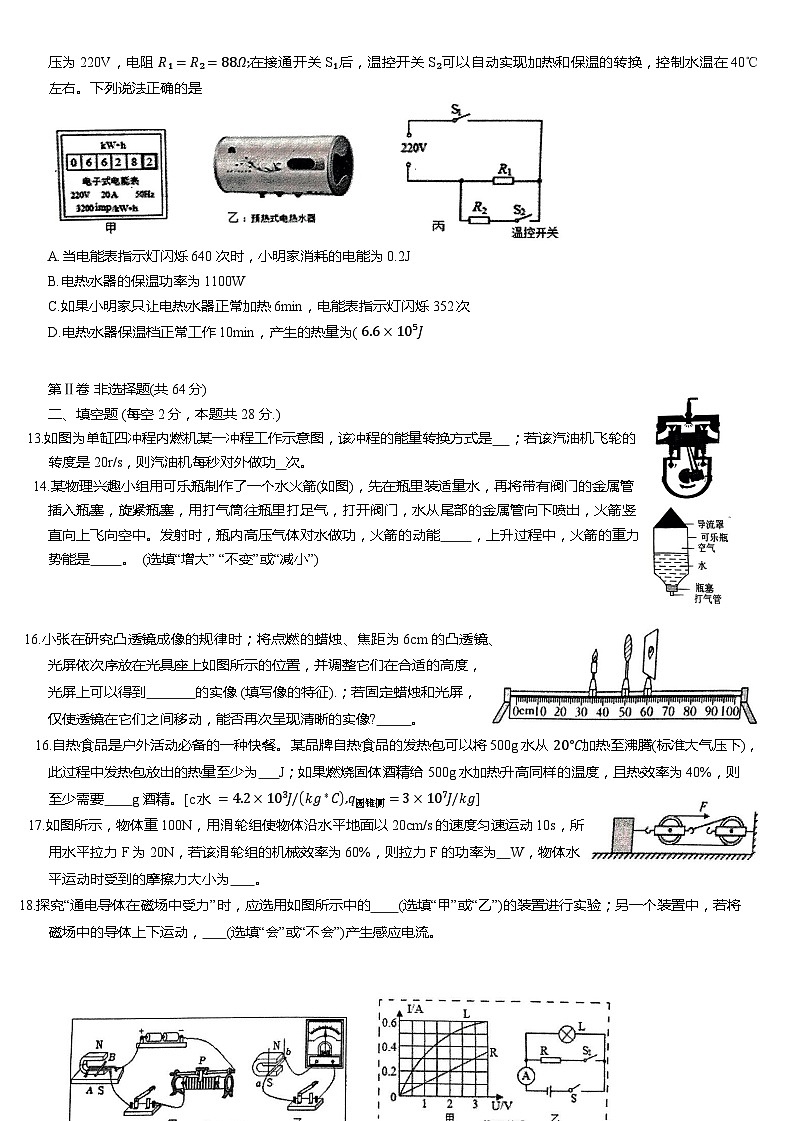

12.小明家电能表的铭牌如图甲所示，乙是电热水器外形，丙图是电热水器的简化工作电路图。电热水器正常工作电压为220V，电阻 R₁=R₂=88Ω;在接通开关S₁后，温控开关S₂可以自动实现加热和保温的转换，控制水温在40℃左右。下列说法正确的是
A.当电能表指示灯闪烁640 次时，小明家消耗的电能为0.2J
B.电热水器的保温功率为 1100W
C.如果小明家只让电热水器正常加热6min，电能表指示灯闪烁352次
D.电热水器保温档正常工作 10min，产生的热量为( 6.6×10⁵J
第Ⅱ卷 非选择题(共64分)
二、填空题 (每空2分，本题共28分.)
13.如图为单缸四冲程内燃机某一冲程工作示意图，该冲程的能量转换方式是 ；若该汽油机飞轮的转度是20r/s，则汽油机每秒对外做功 次。
14.某物理兴趣小组用可乐瓶制作了一个水火箭(如图)，先在瓶里装适量水，再将带有阀门的金属管插入瓶塞，旋紧瓶塞，用打气筒往瓶里打足气，打开阀门，水从尾部的金属管向下喷出，火箭竖直向上飞向空中。发射时，瓶内高压气体对水做功，火箭的动能 ，上升过程中，火箭的重力势能是 。 (选填“增大” “不变”或“减小”)
16.小张在研究凸透镜成像的规律时；将点燃的蜡烛、焦距为6cm的凸透镜、光屏依次序放在光具座上如图所示的位置，并调整它们在合适的高度，光屏上可以得到 的实像 (填写像的特征).；若固定蜡烛和光屏，仅使透镜在它们之间移动，能否再次呈现清晰的实像? 。2
16.自热食品是户外活动必备的一种快餐。某品牌自热食品的发热包可以将500g水从 20°C加热至沸腾(标准大气压下)，此过程中发热包放出的热量至少为 J；如果燃烧固体酒精给500g水加热升高同样的温度，且热效率为40%，则至少需要 g酒精。[c水 =4.2×103J/kg*C,q圆锥侧=3×107J/kg]
17.如图所示，物体重 100N，用滑轮组使物体沿水平地面以20cm/s的速度匀速运动10s，所用水平拉力F为20N，若该滑轮组的机械效率为60%，则拉力F的功率为 W，物体水平运动时受到的摩擦力大小为 。
18.探究“通电导体在磁场中受力”时，应选用如图所示中的 (选填“甲”或“乙”)的装置进行实验；另一个装置中，若将磁场中的导体上下运动， (选填“会”或“不会”)产生感应电流。
19.如图甲所示，是小灯泡L 和定值电阻R的I-U特性图线。将小灯泡L和定值电阻R按图乙所示接入电路中，只闭合开关S时，小灯泡的实际功率为1W，则小灯泡两端的电压 ，再闭合开关S₁，此时电路消耗的总功率为 W。
三、作图与实验探究题(每图2分，每空2分，共24分.)
20.如图，一条光线垂直界面AC进入玻璃砖后，在界面 AB上只发生反射，在图中画出该光线经界面AB反射和从界面 BC离开玻璃砖后的光线。
21.请用笔画线代替导线，将如图所示的家庭电路连接完整。
22.小海用如图所示的实验装置探究平面镜成像特点。
(1)小海将一张白纸平铺在桌面上，玻璃板竖直放置在纸上。将蜡烛A 点燃后竖立在玻璃板前，透过玻璃板观察其另一侧的像；再将与A完全相同、未点燃的蜡烛B放到玻璃板后与像重合，比较像与蜡烛的大小关系。这里采用的探究方法是 (选填“等效替代法” “转换法”或“控制变量法”)；
(2)在白纸上描出蜡烛A、B和玻璃板的位置，用刻度尺量出蜡烛A、B分别到玻璃板的距离；随后，小海将蜡烛A靠近玻璃板时，发现需将蜡烛B靠近玻璃板，才能与像重合。由此实验步骤说明，平面镜成像的特点： 。
23.小林在“探究浮力大小跟哪些因素有关”时，进行的实验过程如图所示。
(1)他用调节好的弹簧测力计测量物体的重力，如图甲所示；
(2)他用弹簧测力计挂着物体，将物体缓慢地浸没在水中，待物体静止时，弹簧测力计的示数如图乙所示，此时物体受到的浮力是 N；
(3)小林继续将物体缓慢向下移动，弹簧测力计的示数始终如图丙所示(物体未与容器底部接触)。通过乙和丙两次实验的探究得到的结论是：浸没在液体中的物体所受的浮力大小与 无关。
(4) 由以上实验可知, 该物体的密度是 kg/m³。(ρₖ=1.0×10³kg/m³,g 取 10N/kg)
24.小敏用图甲所示的电路探究“电流与电压和电阻的关系”。器材有：开关、滑动变阻器、电压表和电流表各一个，导线若干，阻值分别为5Ω、10Ω、20Ω和40Ω的定值电阻各一个。电源电压9V保持不变，滑动变阻器的规格是“50Ω 1A”。
(1)小敏先探究“电流与电压”的关系：
①图甲中，电表1应为 表(选填“电压”或“电流”);
②为了保护电路，实验开始时，图甲中滑动变阻器的滑片P 应移动到最 (选填“左”或“右”) 端;
③小敏本次实验使用的定值电阻R为5Ω，正确操作并检查电路无误后，依次得到A到E点的数据，并绘制I-U图像如图乙，根据图像可得出结论： 。
(2)小敏继续“探究电流与电阻的关系”：
①她将10Ω、20Ω、40Ω的电阻分别替换5Ω的电阻，闭合开关S，调节滑片P到适当位置，使电压表的示数为定值，读出对应的电流表示数并记入右表中。
②由表中数据可知，实验中，小敏使电压表的读数保持为 V不变。
③如果本班其他实验小组也利用上述实验电路和器材完成该实验，各实验小组确定的定值电阻两端的电压U₀会不尽相同，该值的最大值应是 。
四、解答题(解答应写出必要的文字说明、公式、演算步骤、数值和单位，每小题6分，本题共12分。)
25.如图，一个质量为0.5kg、边长为10cm的正方体物体A和一个底面积为200cm²的柱形薄壁容器放在水平桌面上；将A物体下表面中央与容器底部用一根20cm长的细线相连，如图乙所示；向容器中加入一定量的水，使A物体上表面刚好与水面相平(忽略物体吸水、细线的质量、体积等次要因素， ρ⋆=1.0×103kg/m3,g取 10N/kg) 。
(1)物体A放在水平桌面上对桌面的压强；
(2)绳子对物体的拉力；
(3)剪断细线，当正方体物块和水面静止时，水对容器底部的压强。
26.如图1所示为菜市场常见的一款电子秤简化原理图。它主要由托盘、标有“10V 5W”字样的指示灯L(灯的电阻保持不变)、压敏电阻R(阻值随所受压力大小变化的关系如图2所示)、显示质量大小的仪表(由电流表改装而成)构成。已知电源电压为10V且保持不变，OA=5cm, AB=15cm。若不计托盘和杠杆组件的质量, 不计摩擦。求:
(1)指示灯 L 的电阻;
(2) 当压敏电阻R的阻值为30Ω时，指示灯L的实际功率；
(3) 当电流表的示数为0.1A时,电子秤托盘上物体的质量。
一、选择题(本题共12个小题，每小题只有1个选项最符合题意。每小题3分，共36分。)
1-5 DBCDB 6-10 BCDAC 11-12DC
二、填空题 (每空2分， 本题共28分.)
13.内能转换为机械能 10 14. 增大 增大 15. 倒立缩小 能
16. 1.68×105J 14g 17. 12 36 18.甲 不会 19. 2 1.4
三、作图与实验探究题 (每图2分，每空2分，共24分.)
20、21 略
22.等效替代法 物体和像到平面镜的距离相等
23. (2) 0.5 (3)物体浸入的深度 43.2×10³
24. (1) 电压左 通过导体的电流与导体两端的电压成正比
(2) 4 5
四、解答题(解答应写出必要的文字说明、公式、演算步骤、数值和单位，每题6分，本题共12分。)
25.解: (1) L₁=10cm=0.1m L₂=20cm=0.2m
GA=mAg=0.5kg×10N/kg=5N
物体A放在水平桌面上对桌面的压强： 2 分
(2) VA=0. lm×0.1m×0.1m = 0.1×10⁻³m³
A在水中受到的浮力：
F浮￢水gV排=1.0×103kg/m3×10N/kg×0.1×10⁻³m³ = 10N 1 分
绳子对物体的拉力： F动=F吸-GA=10N-5N=5N 1 分
3S=200cm²=0.02m²
剪断细线，正方体物块漂浮在水面静止
V球=F汤ρ水g=5N1.0×103kg/m3×10N/kg=5×10-4m
水面下降的高度： h=V球S=5×10-4m30.02m2=0.025m 1 分
h=L₁+L₂ --△h =0.1m+0.2m--0.025m= 0.275m
水对容器底部的压强：
P=ρ水gh= 1.0×103kg/m3×10N/kg×0.275m= 2750Pa 1 分实验次序
1
2
3
4
R/Ω
5
10
20
40
I/A
0.
0.4
0.2
0.1
26.解: (1)由 P=U2R可得，指示灯L的电阻
RL=UL2PL=10V25W=20Ω 1分
(2)当R的电阻为30Ω时，因串联电路中各处的电流相等，电路中的电流 ： I1=URL+R1=10V20Ω+30Ω=0.2A 1分
则灯泡的实际功率： P'L=I12RL=0.2A2×20Ω=0.8W 1分
(3)当电流表示数为0.1A时 ，电路中的总电阻： R总=UI2=10V0.1A=100Ω
此时压力传感器的电阻： R2=R总-RL=100Ω-20Ω=80Ω 1分
由图2可知 ，此时R受到的压力为 F₂=40N 1分
在杠杆OAB中，动力臂 l₁=OA=5cm,
阻力臂:l₂=OB=OA+AB=5cm+15cm= 20cm
由杠杆的平衡条件 F₁l₁=F₂l₂可得 :
F1=F2l2l1=40N×20cm5cm=160N 1分
因水平面上物体的压力F₁和自身的重力G大小相等，物体的质量：
m=Gg=160N10N/kg=16kg.
