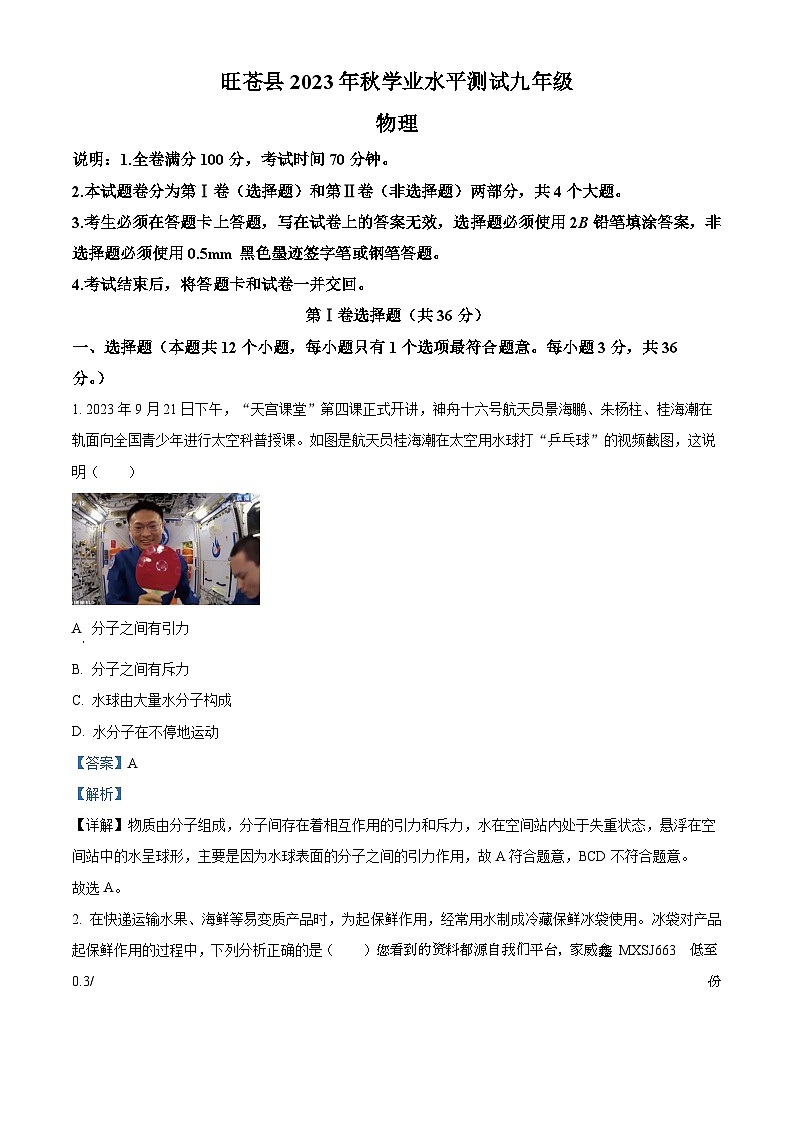

2024年四川省广元市旺苍县中考一模物理试题
展开
这是一份2024年四川省广元市旺苍县中考一模物理试题，共20页。
2.本试题卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共4个大题。
3.考生必须在答题卡上答题，写在试卷上的答案无效，选择题必须使用2B铅笔填涂答案，非选择题必须使用0.5mm黑色墨迹签字笔或钢笔答题。
4.考试结束后，将答题卡和试卷一并交回。
第Ⅰ卷选择题（共36分）
一、选择题（本题共12个小题，每小题只有1个选项最符合题意。每小题3分，共36分。）
1. 2023年9月21日下午，“天宫课堂”第四课正式开讲，神舟十六号航天员景海鹏、朱杨柱、桂海潮在轨面向全国青少年进行太空科普授课。如图是航天员桂海潮在太空用水球打“乒乓球”的视频截图，这说明（ ）
A 分子之间有引力
B. 分子之间有斥力
C. 水球由大量水分子构成
D. 水分子在不停地运动
【答案】A
【解析】
【详解】物质由分子组成，分子间存在着相互作用的引力和斥力，水在空间站内处于失重状态，悬浮在空间站中的水呈球形，主要是因为水球表面的分子之间的引力作用，故A符合题意，BCD不符合题意。
故选A。

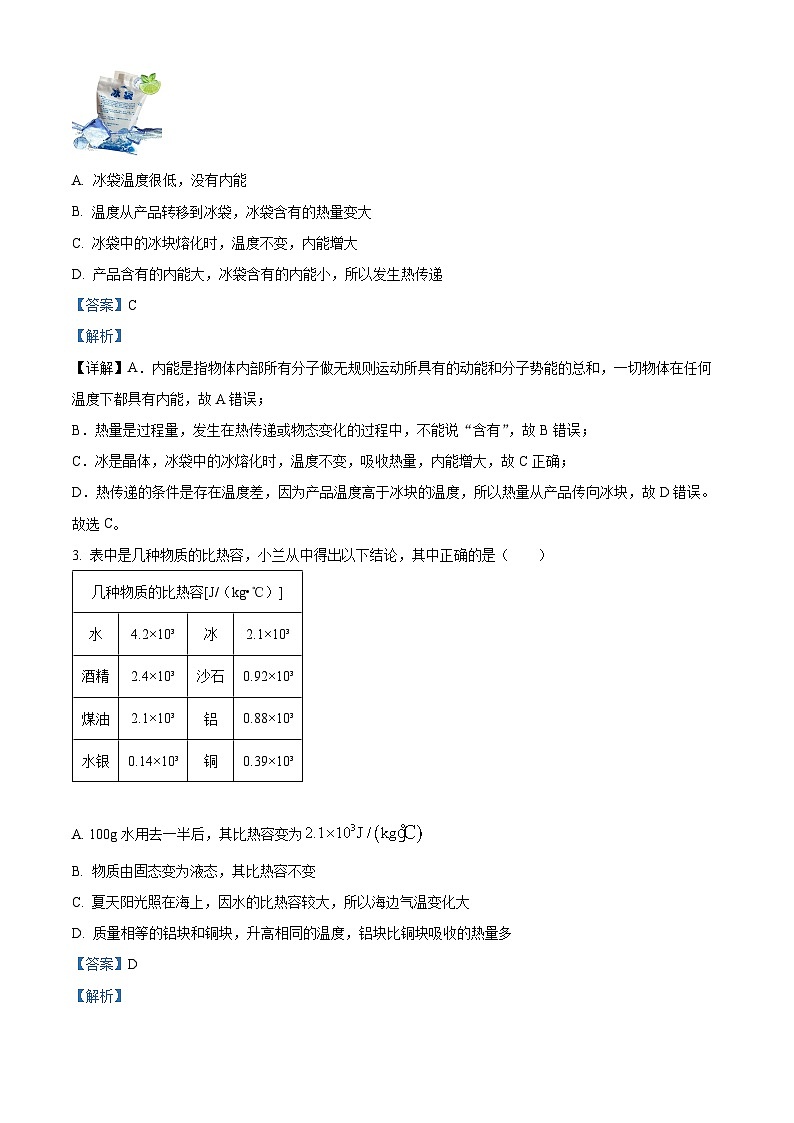

2. 在快递运输水果、海鲜等易变质产品时，为起保鲜作用，经常用水制成冷藏保鲜冰袋使用。冰袋对产品起保鲜作用的过程中，下列分析正确的是（ ）您看到的资料都源自我们平台，家威鑫 MXSJ663 低至0.3/份
A. 冰袋温度很低，没有内能
B. 温度从产品转移到冰袋，冰袋含有的热量变大
C. 冰袋中的冰块熔化时，温度不变，内能增大
D. 产品含有的内能大，冰袋含有的内能小，所以发生热传递
【答案】C
【解析】
【详解】A．内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，一切物体在任何温度下都具有内能，故A错误；
B．热量是过程量，发生在热传递或物态变化的过程中，不能说“含有”，故B错误；
C．冰是晶体，冰袋中的冰熔化时，温度不变，吸收热量，内能增大，故C正确；
D．热传递的条件是存在温度差，因为产品温度高于冰块的温度，所以热量从产品传向冰块，故D错误。
故选C。
3. 表中是几种物质的比热容，小兰从中得出以下结论，其中正确的是（ ）
A. 100g水用去一半后，其比热容变为
B. 物质由固态变为液态，其比热容不变
C. 夏天阳光照在海上，因水的比热容较大，所以海边气温变化大
D. 质量相等的铝块和铜块，升高相同的温度，铝块比铜块吸收的热量多
【答案】D
【解析】
【详解】A．100g水用去一半后，种类和状态没有变，所以水的比热容不变，仍为，故A错误；
B．由表知，水和冰是同一物质，但比热容不同，由此可知同一物质发生物态变化后，比热容变化了，故B错误；
C．水的比热容较大，根据吸热公式可知，吸收或放出相同的热量时，温度变化量较小，所以海边气温变化小。故C错误；
D．质量相等的铝块和铜块，升高相同的温度，由于铝的比热容比铜的比热容大，根据吸热公式可判断，铝块吸收的热量多，故D正确。
故选D。
4. 如图为汽车发动机某冲程的示意图，下列说法不正确的是（ ）
A. 该冲程为做功冲程，内能转化为机械能
B. 若该汽油机飞轮的转速为1200r/min，则每秒对外做功20次
C. 即使汽油在汽缸内完全燃烧，发动机热效率也不能达到100%
D. 汽油机除了做功冲程外，其余三个冲程都是依靠飞轮转动的惯性完成的
【答案】B
【解析】
【详解】A．图中两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程中内能转化为机械能，故A正确，不符合题意；
B．单缸四冲程汽油机的飞轮转速是1200r/min=20r/s，即汽油机飞轮每秒转20圈，对外做功10次，故B错误，符合题意；
C．汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%，故C正确，不符合题意；
D．汽油机做功冲程有高温高压气体推动活塞运动，其他三个冲程都是靠飞轮转动的惯性完成的，故D正确，不符合题意。
故选B。
5. 用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A. 丝绸和玻璃棒摩擦的过程中创造了电
B. 丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C. 玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
D. 验电器的箔片张开是因为两个箔片都带了等量的负电荷
【答案】C
【解析】
【详解】A．摩擦起电的实质是电荷的转移，而不是创造了电荷，故A错误；
B．丝绸摩擦过玻璃棒带正电，是因为玻璃棒失去了电子，故B错误；
C．玻璃棒接触验电器的金属球时，因为玻璃棒带正电，会吸引金属球上的电子，使金属球上的部分电子转移到玻璃棒上，故C正确；
D．玻璃棒带正电，验电器的箔片张开是因为两个箔片都带了等量的正电荷，故D错误。
故选C。
6. 如图右所示的电路中，电源由两节新干电池组成，L1和L2是两个完全相同的小灯泡，下列说法中正确的是（ ）
A. 闭合开关S，小灯泡L1、L2都能发光
B. 闭合开关S，电路发生短路，小灯泡被烧毁
C. 要使小灯泡L1和L2串联，可去掉导线1
D. 将导线3改接到接线柱C上，闭合开关S，L1和L2并联
【答案】D
【解析】
【详解】A．闭合开关S，小灯泡L1、L2被导线2短路，小灯泡L1、L2都不发光，故A错误；
B．闭合开关S，电路发生短路，没有电流经过两个灯泡，小灯泡不会烧毁，故B错误；
C．要使小灯泡L1和L2串联，去掉导线2即可，故C错误；
D．将导线3改接到接线柱C上，闭合开关S，两个灯泡并联相连，故L1和L2并联，故D正确。
故选D。
7. 下列电路图中，闭合开关后能正确测量出通过灯L2电流的电路是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图，电流表与L2串联，且电流从正接线柱流入、负接线柱流出，测量的是L2的电流，故A符合题意；
B．如图电流表测量的是干路电流，故B不符合题意；
C．如图电流表测量L1的电流，故C不符合题意；
D．如图，电流表正负接线柱接反了，故D不符合题意
故选A。
8. 在“设计制作一个调光灯”的实践活动中，小赵设计了如图所示的电路，将金属夹子A固定夹在铅笔芯的左端，当金属夹子B在此铅笔芯上左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中错误的是（ ）
A. 该实验可以探究导体的电阻大小跟导体长度的关系
B. 本实验可通过灯泡的亮暗反映铅笔芯接入电路的电阻大小
C. 当夹子B向左滑动时，铅笔芯接入电路的电阻值变小
D. 若增大电源电压，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小
【答案】D
【解析】
【详解】A．实验中，铅笔芯接入的长度越长，灯泡越暗，说明铅笔芯的电阻越大，该实验可以探究导体的电阻大小跟导体长度的关系，故A正确，不符合题意；
B．本实验可通过灯泡的亮暗反映铅笔芯接入电路的电阻大小，灯泡越暗，说明铅笔芯的电阻越大，故B正确，不符合题意；
C．当夹子B向左滑动时，铅笔芯接入电路的长度减小，灯泡变亮，说明接入电路的电阻值变小，故C正确，不符合题意；
D．若增大电源电压，灯泡会更亮，说明通过灯泡的电流增大，导体的电阻是导体本身的一种属性，与导体两端的电压合同过的电流大小无关，此现象不能说明铅笔芯电阻随电压的增大而减小，故D错误，符合题意。
故选D。
9. 如图所示的电路中，电源电压保持不变，是定值电阻。闭合开关，滑动变阻器的滑片P向右移动过程中，下列说法中正确的是（ ）
A. 电压表V₁和V₂示数都变小，电流表A示数变大
B. 电压表V₁的示数与电流表A的示数之比变小
C. 电压表V₂的示数与电流表A的示数之比变大
D. 电压表V₁的示数与电流表A的示数的乘积变大
【答案】C
【解析】
【详解】分析电路可知，、串联，电流表测电路电流，电压表测电压，电压表测电压。
A．闭合开关，滑动变阻器的滑片P向右移动过程中，阻值变大，则电路总电阻变大，根据可知电流表A示数变小；根据可知定值电阻电压变小，即电压表示数变小；根据串联分压规律，则电压表示数变大。故A错误；
B．根据可知电压表V₁的示数与电流表A的示数之比即为定值电阻阻值，所以示数之比不变，故B错误；
C．根据可知电压表V₂的示数与电流表A的示数之比即为阻值，所以示数之比变大，故C正确；
D．电压表示数变小，电流表A示数变小，所以电压表V₁的示数与电流表A的示数的乘积变小，故D错误。
故选C。
10. 如图所示是探究“电流通过导体时产生的热量与什么因素有关”的实验装置。两个相同的透明容器中密封着等量等压的空气，两U形管装有相同的液体且液面相平。通电一段时间后，两侧U形管中液面出现不同的高度差。以下说法中正确的是（ ）
A. 右侧U形管液面的高度差大于左侧U形管液面的高度差
B. 该装置可以探究通电时间相等时，导体产生的热量与电流的关系
C. 该装置可以探究通电时间相等时，导体产生的热量与电阻的关系
D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
【答案】B
【解析】
【详解】A．由图可知右侧电阻并联后再与左侧电阻串联，左侧电阻在干路上，电流比较大，电阻相同，通电时间相同，故左侧U形管液面的高度差大于右侧U形管液面的高度差，故A错误；
BC．左侧电阻在干路上，电流比较大，电阻相同，通电时间相同，导体产生的热量与电流的关系，故B正确，C错误；
D．U形管中液面高度发生变化是因为容器中空气的热胀冷缩造成的，故D错误。
故选B。
11. 如图所示，R1的阻值为15Ω，只闭合开关S1时，电流表的示数为0.4A；同时闭合开关S1和S2时，电流表的示数为0.5A。下列说法正确的是（ ）
A. 电源电压为7.5V
B. R2的阻值为12Ω
C. S1、S2都闭合时，通过R1与R2的电流之比是4︰1
D. S1、S2都闭合时，R₁与R₂两端的电压之比为4︰5
【答案】C
【解析】
【详解】A．只闭合开关S1时，R1单独连入电路，电源电压等于R1两端的电压
U＝U1＝I1R1＝0.4A×15Ω＝6V
故A错误；
B．同时闭合开关S1和S2时，R1与R2并联，根据并联电路电压规律知，R2两端的电压为
U2＝U1＝6V
根据并联电路中电流的规律知，通过R2的电流为
I2＝I－I1＝0.5A－0.4A＝0.1A
所以R2的阻值为
故B错误；
C．S1、S2都闭合时，通过R1与R2的电流之比为
I1︰I2＝0.4A︰0.1A＝4︰1
故C正确；
D．并联电路中各支路两端电压相等，所以S1、S2都闭合时，R1与R2两端的电压之比为1︰1，故D错误。
故选C。
12. 小灯泡L和定值电阻R接在如图甲所示的电路中，它们的I-U关系图像如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示定值电阻R的I-U关系图像
B. 当电源电压为4V时，电流表示数为0.5A
C. 当电源电压为4V时，小灯泡L的实际功率为1.6W
D. 如将L和R串接在10V的电源两端，电路总功率为2W
【答案】D
【解析】
【详解】A．图乙中曲线A表示小灯泡的I-U关系图像，小灯泡的电阻是变化的，定值电阻的I-U关系图像是一条过原点的直线，为B图线。故A错误；
B．如图甲所示，灯泡与定值电阻是并联，电流表测量干路电流，当电源电压为4V时，通过灯泡的电流为0.3A，通过定值电阻的电流为0.1A，故总电流为
故B错误；
C．当电源电压为4V时，小灯泡L的实际功率为
故C错误；
D．如将L和R串接在10V的电源两端，分析图像可知，此时电路中的电流为0.2A，小灯泡的两端的电压为2V，定值电阻两端的电压为8V，电路总功率为
故D正确。
故选D。
第Ⅱ卷非选择题（共64分）
二、填空题（每空2分，本题共28分。）
13. 今年冬季爆发的流感，给人们的生活和工作造成了很大的影响。流感病毒经人咳嗽所产生的飞沫直径约为由此可以判断飞沫的运动___________分子热运动（选填“属于”或“不属于”）。如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧，筒内硝化棉的温度达到燃点的过程，是通过___________的方式使硝化棉的内能增加的。
【答案】 ①. 不属于 ②. 热传递
【解析】
【详解】[1]流感病毒经人咳嗽所产生的飞沫直径约为，分子直径的数量级为，飞沫是很多分子的组合体，由此可以判断飞沫的运动不属于分子热运动，是宏观物体的机械运动。
[2]迅速下压活塞，活塞对筒内空气做功，使空气的内能增大、温度升高；空气再将热量传递给硝化棉，使硝化棉的内能增大、温度升高，因此，筒内硝化棉的温度达到燃点的过程，是通过热传递的方式实现的。
14. 2023年10月28日恰逢星期天，小张一家开车去了旺苍光头山观赏满山偏野的红叶。一天的旅行结束后，小张的爸爸发现汽车消耗了15kg汽油，则这15kg汽油完全燃烧放出热量是______J，若这台汽车的热效率为30%，不计其他能量损失，则汽车对外所做的有用功为______J。
【答案】 ①. ②.
【解析】
【详解】[1] 15kg汽油完全燃烧放出热量为
[2] 汽车对外所做的有用功为
15. 有甲、乙两个带电小球，甲与乙相互吸引，乙靠近用毛皮摩擦过的橡胶棒时相互排斥，则甲带___________；一般情况下，下列物品：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油，其中属于导体的是___________（只填序号）。
【答案】 ①. 正电 ②. ②④⑤
【解析】
【详解】[1]毛皮摩擦过的橡胶棒带负电，乙靠近用毛皮摩擦过的橡胶棒时相互排斥，说明乙带负电，甲与乙相互吸引，则甲带正电。
[2]导体是容易导电的物体，橡皮擦、塑料尺、食用油不容易导电，属于绝缘体；铅笔芯、钢尺、盐水容易导电，属于导体，故属于导体的是②④⑤。
16. 如图所示的电路，电源电压为3V且不变。闭合开关，电压表的示数如b图所示，则L₁两端电压为___________V，L₂两端电压为___________V。
【答案】 ①. 1.4 ②. 1.6
【解析】
【详解】[1]去掉电压表，两个灯泡串联，电压表测量灯泡L1的电压，选择小量程，分度值为0.1V，故读数为1.4V。
[2]L2两端电压为
17. 小明家电能表表盘示数如图所示，他家已有总功率为3200W的用电器在工作，为了冬天烤火取暖，他家还可以连接取暖器的最大功率为___________W；小明发现该电能表正常工作6min，指示灯闪烁了320次，则这段时间内电流对用电器所做的功是___________J。
【答案】 ①. 3400 ②. 3.6×105
【解析】
【详解】[1]根据电能表的参数可知，电路中的最大功率为
Pmax＝UI＝220V×30A＝6600W
所以他家还可以连接取暖器的最大功率为
P＝Pmax－P已有＝6600W－3200W＝3400W
[2]这段时间内电流对用电器所做的功是
18. 如图所示是某品牌电热水壶的工作原理简图，已知此热水壶有“高温、低温”两挡，两个定值电阻R1与R2阻值相等，“低温挡”正常工作的功率为500W，则R2的阻值为___________Ω；若用“高温挡”加热质量为1kg的水用时5min，该过程消耗的电能为___________J。
【答案】 ①. 48.4 ②. 3×105
【解析】
【详解】[1]如图，当S1断开，S2闭合时，R1与R2串联，此时电阻大，根据知，此时电热水壶处于低温挡，因为R1与R2阻值相等，故总电阻为
解得R2＝48.4Ω。
[2]当S1和S2都闭合，R2单独接入电路，R1被短路时，电热水壶处于加热挡；加热功率为
用“高温挡”加热质量为1kg的水用时5min，该过程消耗的电能为
W＝P加t＝1000W×5×60s＝3×105J
19. 现有一热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V，当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则根据表格中的数据，判断定值电阻阻值为___________kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为___________℃。
【答案】 ①. 2.2 ②. 10
【解析】
【详解】[1]当环境温度是40℃时，热敏电阻的阻值是1.1kΩ，此时输出电压为8V，当环境温度超过40℃时，热敏电阻的阻值变小，输出电压超过8V，说明环境温度从40℃升高时，热敏电阻阻值变小，热敏电阻两端的电压变小，定值电阻两端的电压变大，即输出电压变大，故热敏电阻接在2位置，定值电阻接在1位置。根据串联电路的分压特点，此时，定值电阻两端电压为，热敏电阻两端电压为，热敏电阻阻值，所以有
解得
[2]将虚线框内两元件对调，热敏电阻两端为输出电压，当环境温度等于某个温度时，输出电压为8V，此时定值电阻两端电压为4V，根据串联电路分压特点
所以
从表中可以看出，当外界温度达到或高于10℃，随着温度升高热敏电阻阻值减小，电压减小而不会报警。所以报警器报警的最高温度为10℃。
三、作图与实验探究题（每图2分，每空2分，共24分。）
20. 请根据实物图画出电路图。
【答案】
【解析】
【详解】由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，电路图如图所示：
21. 如图所示，请在“〇”中填入电流表或电压表的符号，使电阻R1和R2并联。
【答案】
【解析】
【详解】电流表与被测用电器串联，且在电路中相当于导线；电压表与被测用电器（或被测电路）并联，且在电路中相当于开路。因此当开关S闭合后，要使电阻R1、R2并联，则电流的路径有两条，所以，左侧的为电压表，右侧的为电流表，如图所示：
22. 在探究“不同物质的吸热情况”的实验中，实验装置如图所示；
（1）甲图中，取质量相等的水、食用油，分别倒入相同的烧杯中，用相同规格的电加热器加热10min，水吸收的热量___________食用油吸收的热量；（选填“>”、“<”或“=”）
（2）乙图所示，水、食用油都从20℃加热到60℃，吸收热量的关系是Q水___________Q食用油。（选填“>”、“<”或“=”）
【答案】 ①. ＝ ②. ＞
【解析】
【详解】（1）[1]用相同规格的电加热器加热10min，相同的时间内放出的热量相同，相同的时间内吸收的热量相同，故水吸收的热量等于食用油吸收的热量。
（2）[2]根据图像可知，质量相同，升高的温度相同，食用油需要加热10min，水需要加热20min，故水吸收的热量大于食用油吸收的热量。
23. 小兰实验小组为了探究“并联电路电流规律”，设计了如图甲所示的电路图。
（1）在连接电路前，同学们一致认为实验中需分别测量出A、B、C三处电流，由于只有一只电流表，因此需分三次将电流表需___________联在A、B、C三处；
（2）实验小组连接好电路后，在闭合开关测量C处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；
（3）小兰根据右表实验数据得出实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流大小相等。老师认为探究过程有不妥之处，你对此实验提出的改进建议是___________。
【答案】 ①. 串 ②. 电流表正负接线柱接反 ③. 见解析
【解析】
【详解】（1）[1]用电流表测电流时，电流表应串联在电路中，实验中需分别测量出A、B、C三处的电流，因此需分三次将电流表需串联在A、B、C三处。
（2）[2]在闭合开关，测量C处的电流时，电流表指针在零刻线左侧，原因是电流表正负接线柱接反了。
（3）[3]只用一次实验数据就得到结论，结论可能具有偶然性，小兰得出结论：各支路的电流大小相等，说明实验时选用了规格相同的灯泡，接下来小兰应换用不同规格的灯泡进行多次测量，寻找普遍规律。
24. 小华在做“测量小灯泡正常发光时的电阻”实验时，设计了如图甲所示的实验电路，已知标有“3V”字样的小灯泡正常发光时的电阻约为6Ω，电源电压为6V，滑动变阻器的规格满足实验要求。
（1）将滑动变阻器调至阻值最大处，闭合开关，发现灯不亮，通过分析发现图甲中有一根导线连接错误，请在错误连线上画“×”并在图中画出那一根正确的连线；___________
（2）正确连接电路后，闭合开关发现电压表的示数为2.0V，为了使小灯泡正常发光，应将滑动变阻器的滑片向___________（选填“A”或“B”）端滑动。若小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为___________Ω；
（3）上述实验结束后，同组的小张同学又取来R=10Ω的定值电阻，设计了如图丙所示的电路图，闭合开关，调节滑动变阻器的滑片，使电流表的示数为___________A时，小灯泡正常发光，此时电路的总功率为___________W。
【答案】 ①. ②. B ③. 7.5 ④. 0.3 ⑤. 4.2
【解析】
【详解】（1）[1]将滑动变阻器调至阻值最大处，闭合开关，电压表串联在电路中，连接错误，电路断路，电压表的示数接近电源电压，电流表无示数；电路图改正如下：
（2）[2]实验过程中，某次测量时电压表的示数为2.0V小于灯泡的额定电压3V，应增大灯泡的电压，根据串联电路电压的规律，应减小滑动变阻器的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为灯泡的额定电压3V。
[3]如图乙，电流表选择0~0.6A的量程，由指针位置可知，电流表的示数为0.4A，所以小灯泡正常发光时的电阻为
（3）[4]小灯泡与R并联，根据并联电路电压的规律知，小灯泡正常发光时，R两端的电压为
UR＝UL＝3V
根据欧姆定律知，电流表的示数为
[5]根据并联电路中电流的规律知，干路电流为
I＝IL＋IR＝0.4A＋0.3A＝0.7A
此时电路的总功率为
P总＝UI＝6V×0.7A＝4.2W
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位，25题5分，26题7分，本题共12分。）
25. 由于冬天天气寒冷，妈妈每天准备早餐时都要按照如图所示给小宇用热水加热一杯250g的牛奶。已知水的比热容为，牛奶的比热容为
（1）若不计热量损失，要使这瓶牛奶的温度由5℃最终升高到45℃，求：
①牛奶吸收的热量是多少？
②妈妈至少需要准备65℃的热水多少千克？
（2）若妈妈将质量为2kg，温度为5℃的水加热至65℃，需消耗的燃气，则小宇家燃气灶的热效率是多少？（燃气的热值为
【答案】（1），；（2）
【解析】
【详解】解：（1）牛奶吸收的热量为
不计热量损失，则热水放出的热量等于牛奶吸收的热量，所以需要准备65℃的热水的质量为
（2）水吸收的热量为
燃气完全燃烧放出的热量为
则小宇家燃气灶的热效率为
答：（1）牛奶吸收的热量为，需要准备65℃的热水的质量为；
（2）小宇家燃气灶的热效率为。
26. 小华和小英在实验室设计并连接了如图甲所示的电路，图中电源电压U保持不变。她们进行了如下实验：当开关S₁闭合、S₂断开，使滑动变阻器的滑片从最右端滑向最左端的过程中，读取电压表与电流表示数，并绘制了如图乙所示的图像；闭合开关，断开S₁，滑动变阻器的滑片在最右端时，电路的消耗的功率为1.2W。求：
（1）定值电阻R₁的阻值和R的最大阻值；
（2）定值电阻的阻值；
（3）通过调节滑动变阻器的滑片或改变开关S₁、S₂的通断，能够得到的整个电路的最大功率是多少？
【答案】（1），；（2）；（3）
【解析】
【详解】解：（1）当开关S₁闭合、S₂断开时，定值电阻R₁的阻值和R串联，电流表测电路中电流，电压表测电压。由乙图可知，电流为0.25A时，电压表示数为2.5V，则定值电阻R₁的阻值为
当滑片在最左端时，变阻器阻值为0，电路中只有R₁，此时电压表示数为4V，则电源电压为4V。当电流最小为0.25A时，变阻器阻值最大，总电阻为
则变阻器R的最大阻值为
（2）闭合开关，断开S₁，滑动变阻器的滑片在最右端时，和变阻器R的最大阻值串联，电路的消耗的功率为1.2W，则总电阻为
则定值电阻的阻值为
（3）S₁、均闭合，滑动变阻器的滑片在最左端时，此时、并联，电路总电阻最小，根据则总功率最大，此时功率为
功率为
则整个电路的最大功率为
答：（1）定值电阻R₁的阻值和R的最大阻值分别为，；
（2）定值电阻的阻值为；
（3）通过调节滑动变阻器的滑片或改变开关S₁、S₂的通断，能够得到的整个电路的最大功率为。几种物质的比热容[J/（kg•℃）]
水
4.2×10³
冰
2.1×10³
酒精
2.4×10³
沙石
0.92×10³
煤油
2.1×10³
铝
0.88×10³
水银
0.14×10³
铜
0.39×10³
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7
A点电流Iₓ/A
B点电流IB/A
C点电流Ic/A
0.16
0.16
0.32
2.本试题卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共4个大题。
3.考生必须在答题卡上答题，写在试卷上的答案无效，选择题必须使用2B铅笔填涂答案，非选择题必须使用0.5mm黑色墨迹签字笔或钢笔答题。
4.考试结束后，将答题卡和试卷一并交回。
第Ⅰ卷选择题（共36分）
一、选择题（本题共12个小题，每小题只有1个选项最符合题意。每小题3分，共36分。）
1. 2023年9月21日下午，“天宫课堂”第四课正式开讲，神舟十六号航天员景海鹏、朱杨柱、桂海潮在轨面向全国青少年进行太空科普授课。如图是航天员桂海潮在太空用水球打“乒乓球”的视频截图，这说明（ ）
A 分子之间有引力
B. 分子之间有斥力
C. 水球由大量水分子构成
D. 水分子在不停地运动
【答案】A
【解析】
【详解】物质由分子组成，分子间存在着相互作用的引力和斥力，水在空间站内处于失重状态，悬浮在空间站中的水呈球形，主要是因为水球表面的分子之间的引力作用，故A符合题意，BCD不符合题意。
故选A。
2. 在快递运输水果、海鲜等易变质产品时，为起保鲜作用，经常用水制成冷藏保鲜冰袋使用。冰袋对产品起保鲜作用的过程中，下列分析正确的是（ ）您看到的资料都源自我们平台，家威鑫 MXSJ663 低至0.3/份
A. 冰袋温度很低，没有内能
B. 温度从产品转移到冰袋，冰袋含有的热量变大
C. 冰袋中的冰块熔化时，温度不变，内能增大
D. 产品含有的内能大，冰袋含有的内能小，所以发生热传递
【答案】C
【解析】
【详解】A．内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，一切物体在任何温度下都具有内能，故A错误；
B．热量是过程量，发生在热传递或物态变化的过程中，不能说“含有”，故B错误；
C．冰是晶体，冰袋中的冰熔化时，温度不变，吸收热量，内能增大，故C正确；
D．热传递的条件是存在温度差，因为产品温度高于冰块的温度，所以热量从产品传向冰块，故D错误。
故选C。
3. 表中是几种物质的比热容，小兰从中得出以下结论，其中正确的是（ ）
A. 100g水用去一半后，其比热容变为
B. 物质由固态变为液态，其比热容不变
C. 夏天阳光照在海上，因水的比热容较大，所以海边气温变化大
D. 质量相等的铝块和铜块，升高相同的温度，铝块比铜块吸收的热量多
【答案】D
【解析】
【详解】A．100g水用去一半后，种类和状态没有变，所以水的比热容不变，仍为，故A错误；
B．由表知，水和冰是同一物质，但比热容不同，由此可知同一物质发生物态变化后，比热容变化了，故B错误；
C．水的比热容较大，根据吸热公式可知，吸收或放出相同的热量时，温度变化量较小，所以海边气温变化小。故C错误；
D．质量相等的铝块和铜块，升高相同的温度，由于铝的比热容比铜的比热容大，根据吸热公式可判断，铝块吸收的热量多，故D正确。
故选D。
4. 如图为汽车发动机某冲程的示意图，下列说法不正确的是（ ）
A. 该冲程为做功冲程，内能转化为机械能
B. 若该汽油机飞轮的转速为1200r/min，则每秒对外做功20次
C. 即使汽油在汽缸内完全燃烧，发动机热效率也不能达到100%
D. 汽油机除了做功冲程外，其余三个冲程都是依靠飞轮转动的惯性完成的
【答案】B
【解析】
【详解】A．图中两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程中内能转化为机械能，故A正确，不符合题意；
B．单缸四冲程汽油机的飞轮转速是1200r/min=20r/s，即汽油机飞轮每秒转20圈，对外做功10次，故B错误，符合题意；
C．汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%，故C正确，不符合题意；
D．汽油机做功冲程有高温高压气体推动活塞运动，其他三个冲程都是靠飞轮转动的惯性完成的，故D正确，不符合题意。
故选B。
5. 用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A. 丝绸和玻璃棒摩擦的过程中创造了电
B. 丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C. 玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
D. 验电器的箔片张开是因为两个箔片都带了等量的负电荷
【答案】C
【解析】
【详解】A．摩擦起电的实质是电荷的转移，而不是创造了电荷，故A错误；
B．丝绸摩擦过玻璃棒带正电，是因为玻璃棒失去了电子，故B错误；
C．玻璃棒接触验电器的金属球时，因为玻璃棒带正电，会吸引金属球上的电子，使金属球上的部分电子转移到玻璃棒上，故C正确；
D．玻璃棒带正电，验电器的箔片张开是因为两个箔片都带了等量的正电荷，故D错误。
故选C。
6. 如图右所示的电路中，电源由两节新干电池组成，L1和L2是两个完全相同的小灯泡，下列说法中正确的是（ ）
A. 闭合开关S，小灯泡L1、L2都能发光
B. 闭合开关S，电路发生短路，小灯泡被烧毁
C. 要使小灯泡L1和L2串联，可去掉导线1
D. 将导线3改接到接线柱C上，闭合开关S，L1和L2并联
【答案】D
【解析】
【详解】A．闭合开关S，小灯泡L1、L2被导线2短路，小灯泡L1、L2都不发光，故A错误；
B．闭合开关S，电路发生短路，没有电流经过两个灯泡，小灯泡不会烧毁，故B错误；
C．要使小灯泡L1和L2串联，去掉导线2即可，故C错误；
D．将导线3改接到接线柱C上，闭合开关S，两个灯泡并联相连，故L1和L2并联，故D正确。
故选D。
7. 下列电路图中，闭合开关后能正确测量出通过灯L2电流的电路是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图，电流表与L2串联，且电流从正接线柱流入、负接线柱流出，测量的是L2的电流，故A符合题意；
B．如图电流表测量的是干路电流，故B不符合题意；
C．如图电流表测量L1的电流，故C不符合题意；
D．如图，电流表正负接线柱接反了，故D不符合题意
故选A。
8. 在“设计制作一个调光灯”的实践活动中，小赵设计了如图所示的电路，将金属夹子A固定夹在铅笔芯的左端，当金属夹子B在此铅笔芯上左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中错误的是（ ）
A. 该实验可以探究导体的电阻大小跟导体长度的关系
B. 本实验可通过灯泡的亮暗反映铅笔芯接入电路的电阻大小
C. 当夹子B向左滑动时，铅笔芯接入电路的电阻值变小
D. 若增大电源电压，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小
【答案】D
【解析】
【详解】A．实验中，铅笔芯接入的长度越长，灯泡越暗，说明铅笔芯的电阻越大，该实验可以探究导体的电阻大小跟导体长度的关系，故A正确，不符合题意；
B．本实验可通过灯泡的亮暗反映铅笔芯接入电路的电阻大小，灯泡越暗，说明铅笔芯的电阻越大，故B正确，不符合题意；
C．当夹子B向左滑动时，铅笔芯接入电路的长度减小，灯泡变亮，说明接入电路的电阻值变小，故C正确，不符合题意；
D．若增大电源电压，灯泡会更亮，说明通过灯泡的电流增大，导体的电阻是导体本身的一种属性，与导体两端的电压合同过的电流大小无关，此现象不能说明铅笔芯电阻随电压的增大而减小，故D错误，符合题意。
故选D。
9. 如图所示的电路中，电源电压保持不变，是定值电阻。闭合开关，滑动变阻器的滑片P向右移动过程中，下列说法中正确的是（ ）
A. 电压表V₁和V₂示数都变小，电流表A示数变大
B. 电压表V₁的示数与电流表A的示数之比变小
C. 电压表V₂的示数与电流表A的示数之比变大
D. 电压表V₁的示数与电流表A的示数的乘积变大
【答案】C
【解析】
【详解】分析电路可知，、串联，电流表测电路电流，电压表测电压，电压表测电压。
A．闭合开关，滑动变阻器的滑片P向右移动过程中，阻值变大，则电路总电阻变大，根据可知电流表A示数变小；根据可知定值电阻电压变小，即电压表示数变小；根据串联分压规律，则电压表示数变大。故A错误；
B．根据可知电压表V₁的示数与电流表A的示数之比即为定值电阻阻值，所以示数之比不变，故B错误；
C．根据可知电压表V₂的示数与电流表A的示数之比即为阻值，所以示数之比变大，故C正确；
D．电压表示数变小，电流表A示数变小，所以电压表V₁的示数与电流表A的示数的乘积变小，故D错误。
故选C。
10. 如图所示是探究“电流通过导体时产生的热量与什么因素有关”的实验装置。两个相同的透明容器中密封着等量等压的空气，两U形管装有相同的液体且液面相平。通电一段时间后，两侧U形管中液面出现不同的高度差。以下说法中正确的是（ ）
A. 右侧U形管液面的高度差大于左侧U形管液面的高度差
B. 该装置可以探究通电时间相等时，导体产生的热量与电流的关系
C. 该装置可以探究通电时间相等时，导体产生的热量与电阻的关系
D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
【答案】B
【解析】
【详解】A．由图可知右侧电阻并联后再与左侧电阻串联，左侧电阻在干路上，电流比较大，电阻相同，通电时间相同，故左侧U形管液面的高度差大于右侧U形管液面的高度差，故A错误；
BC．左侧电阻在干路上，电流比较大，电阻相同，通电时间相同，导体产生的热量与电流的关系，故B正确，C错误；
D．U形管中液面高度发生变化是因为容器中空气的热胀冷缩造成的，故D错误。
故选B。
11. 如图所示，R1的阻值为15Ω，只闭合开关S1时，电流表的示数为0.4A；同时闭合开关S1和S2时，电流表的示数为0.5A。下列说法正确的是（ ）
A. 电源电压为7.5V
B. R2的阻值为12Ω
C. S1、S2都闭合时，通过R1与R2的电流之比是4︰1
D. S1、S2都闭合时，R₁与R₂两端的电压之比为4︰5
【答案】C
【解析】
【详解】A．只闭合开关S1时，R1单独连入电路，电源电压等于R1两端的电压
U＝U1＝I1R1＝0.4A×15Ω＝6V
故A错误；
B．同时闭合开关S1和S2时，R1与R2并联，根据并联电路电压规律知，R2两端的电压为
U2＝U1＝6V
根据并联电路中电流的规律知，通过R2的电流为
I2＝I－I1＝0.5A－0.4A＝0.1A
所以R2的阻值为
故B错误；
C．S1、S2都闭合时，通过R1与R2的电流之比为
I1︰I2＝0.4A︰0.1A＝4︰1
故C正确；
D．并联电路中各支路两端电压相等，所以S1、S2都闭合时，R1与R2两端的电压之比为1︰1，故D错误。
故选C。
12. 小灯泡L和定值电阻R接在如图甲所示的电路中，它们的I-U关系图像如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示定值电阻R的I-U关系图像
B. 当电源电压为4V时，电流表示数为0.5A
C. 当电源电压为4V时，小灯泡L的实际功率为1.6W
D. 如将L和R串接在10V的电源两端，电路总功率为2W
【答案】D
【解析】
【详解】A．图乙中曲线A表示小灯泡的I-U关系图像，小灯泡的电阻是变化的，定值电阻的I-U关系图像是一条过原点的直线，为B图线。故A错误；
B．如图甲所示，灯泡与定值电阻是并联，电流表测量干路电流，当电源电压为4V时，通过灯泡的电流为0.3A，通过定值电阻的电流为0.1A，故总电流为
故B错误；
C．当电源电压为4V时，小灯泡L的实际功率为
故C错误；
D．如将L和R串接在10V的电源两端，分析图像可知，此时电路中的电流为0.2A，小灯泡的两端的电压为2V，定值电阻两端的电压为8V，电路总功率为
故D正确。
故选D。
第Ⅱ卷非选择题（共64分）
二、填空题（每空2分，本题共28分。）
13. 今年冬季爆发的流感，给人们的生活和工作造成了很大的影响。流感病毒经人咳嗽所产生的飞沫直径约为由此可以判断飞沫的运动___________分子热运动（选填“属于”或“不属于”）。如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧，筒内硝化棉的温度达到燃点的过程，是通过___________的方式使硝化棉的内能增加的。
【答案】 ①. 不属于 ②. 热传递
【解析】
【详解】[1]流感病毒经人咳嗽所产生的飞沫直径约为，分子直径的数量级为，飞沫是很多分子的组合体，由此可以判断飞沫的运动不属于分子热运动，是宏观物体的机械运动。
[2]迅速下压活塞，活塞对筒内空气做功，使空气的内能增大、温度升高；空气再将热量传递给硝化棉，使硝化棉的内能增大、温度升高，因此，筒内硝化棉的温度达到燃点的过程，是通过热传递的方式实现的。
14. 2023年10月28日恰逢星期天，小张一家开车去了旺苍光头山观赏满山偏野的红叶。一天的旅行结束后，小张的爸爸发现汽车消耗了15kg汽油，则这15kg汽油完全燃烧放出热量是______J，若这台汽车的热效率为30%，不计其他能量损失，则汽车对外所做的有用功为______J。
【答案】 ①. ②.
【解析】
【详解】[1] 15kg汽油完全燃烧放出热量为
[2] 汽车对外所做的有用功为
15. 有甲、乙两个带电小球，甲与乙相互吸引，乙靠近用毛皮摩擦过的橡胶棒时相互排斥，则甲带___________；一般情况下，下列物品：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油，其中属于导体的是___________（只填序号）。
【答案】 ①. 正电 ②. ②④⑤
【解析】
【详解】[1]毛皮摩擦过的橡胶棒带负电，乙靠近用毛皮摩擦过的橡胶棒时相互排斥，说明乙带负电，甲与乙相互吸引，则甲带正电。
[2]导体是容易导电的物体，橡皮擦、塑料尺、食用油不容易导电，属于绝缘体；铅笔芯、钢尺、盐水容易导电，属于导体，故属于导体的是②④⑤。
16. 如图所示的电路，电源电压为3V且不变。闭合开关，电压表的示数如b图所示，则L₁两端电压为___________V，L₂两端电压为___________V。
【答案】 ①. 1.4 ②. 1.6
【解析】
【详解】[1]去掉电压表，两个灯泡串联，电压表测量灯泡L1的电压，选择小量程，分度值为0.1V，故读数为1.4V。
[2]L2两端电压为
17. 小明家电能表表盘示数如图所示，他家已有总功率为3200W的用电器在工作，为了冬天烤火取暖，他家还可以连接取暖器的最大功率为___________W；小明发现该电能表正常工作6min，指示灯闪烁了320次，则这段时间内电流对用电器所做的功是___________J。
【答案】 ①. 3400 ②. 3.6×105
【解析】
【详解】[1]根据电能表的参数可知，电路中的最大功率为
Pmax＝UI＝220V×30A＝6600W
所以他家还可以连接取暖器的最大功率为
P＝Pmax－P已有＝6600W－3200W＝3400W
[2]这段时间内电流对用电器所做的功是
18. 如图所示是某品牌电热水壶的工作原理简图，已知此热水壶有“高温、低温”两挡，两个定值电阻R1与R2阻值相等，“低温挡”正常工作的功率为500W，则R2的阻值为___________Ω；若用“高温挡”加热质量为1kg的水用时5min，该过程消耗的电能为___________J。
【答案】 ①. 48.4 ②. 3×105
【解析】
【详解】[1]如图，当S1断开，S2闭合时，R1与R2串联，此时电阻大，根据知，此时电热水壶处于低温挡，因为R1与R2阻值相等，故总电阻为
解得R2＝48.4Ω。
[2]当S1和S2都闭合，R2单独接入电路，R1被短路时，电热水壶处于加热挡；加热功率为
用“高温挡”加热质量为1kg的水用时5min，该过程消耗的电能为
W＝P加t＝1000W×5×60s＝3×105J
19. 现有一热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V，当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则根据表格中的数据，判断定值电阻阻值为___________kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为___________℃。
【答案】 ①. 2.2 ②. 10
【解析】
【详解】[1]当环境温度是40℃时，热敏电阻的阻值是1.1kΩ，此时输出电压为8V，当环境温度超过40℃时，热敏电阻的阻值变小，输出电压超过8V，说明环境温度从40℃升高时，热敏电阻阻值变小，热敏电阻两端的电压变小，定值电阻两端的电压变大，即输出电压变大，故热敏电阻接在2位置，定值电阻接在1位置。根据串联电路的分压特点，此时，定值电阻两端电压为，热敏电阻两端电压为，热敏电阻阻值，所以有
解得
[2]将虚线框内两元件对调，热敏电阻两端为输出电压，当环境温度等于某个温度时，输出电压为8V，此时定值电阻两端电压为4V，根据串联电路分压特点
所以
从表中可以看出，当外界温度达到或高于10℃，随着温度升高热敏电阻阻值减小，电压减小而不会报警。所以报警器报警的最高温度为10℃。
三、作图与实验探究题（每图2分，每空2分，共24分。）
20. 请根据实物图画出电路图。
【答案】
【解析】
【详解】由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，电路图如图所示：
21. 如图所示，请在“〇”中填入电流表或电压表的符号，使电阻R1和R2并联。
【答案】
【解析】
【详解】电流表与被测用电器串联，且在电路中相当于导线；电压表与被测用电器（或被测电路）并联，且在电路中相当于开路。因此当开关S闭合后，要使电阻R1、R2并联，则电流的路径有两条，所以，左侧的为电压表，右侧的为电流表，如图所示：
22. 在探究“不同物质的吸热情况”的实验中，实验装置如图所示；
（1）甲图中，取质量相等的水、食用油，分别倒入相同的烧杯中，用相同规格的电加热器加热10min，水吸收的热量___________食用油吸收的热量；（选填“>”、“<”或“=”）
（2）乙图所示，水、食用油都从20℃加热到60℃，吸收热量的关系是Q水___________Q食用油。（选填“>”、“<”或“=”）
【答案】 ①. ＝ ②. ＞
【解析】
【详解】（1）[1]用相同规格的电加热器加热10min，相同的时间内放出的热量相同，相同的时间内吸收的热量相同，故水吸收的热量等于食用油吸收的热量。
（2）[2]根据图像可知，质量相同，升高的温度相同，食用油需要加热10min，水需要加热20min，故水吸收的热量大于食用油吸收的热量。
23. 小兰实验小组为了探究“并联电路电流规律”，设计了如图甲所示的电路图。
（1）在连接电路前，同学们一致认为实验中需分别测量出A、B、C三处电流，由于只有一只电流表，因此需分三次将电流表需___________联在A、B、C三处；
（2）实验小组连接好电路后，在闭合开关测量C处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；
（3）小兰根据右表实验数据得出实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流大小相等。老师认为探究过程有不妥之处，你对此实验提出的改进建议是___________。
【答案】 ①. 串 ②. 电流表正负接线柱接反 ③. 见解析
【解析】
【详解】（1）[1]用电流表测电流时，电流表应串联在电路中，实验中需分别测量出A、B、C三处的电流，因此需分三次将电流表需串联在A、B、C三处。
（2）[2]在闭合开关，测量C处的电流时，电流表指针在零刻线左侧，原因是电流表正负接线柱接反了。
（3）[3]只用一次实验数据就得到结论，结论可能具有偶然性，小兰得出结论：各支路的电流大小相等，说明实验时选用了规格相同的灯泡，接下来小兰应换用不同规格的灯泡进行多次测量，寻找普遍规律。
24. 小华在做“测量小灯泡正常发光时的电阻”实验时，设计了如图甲所示的实验电路，已知标有“3V”字样的小灯泡正常发光时的电阻约为6Ω，电源电压为6V，滑动变阻器的规格满足实验要求。
（1）将滑动变阻器调至阻值最大处，闭合开关，发现灯不亮，通过分析发现图甲中有一根导线连接错误，请在错误连线上画“×”并在图中画出那一根正确的连线；___________
（2）正确连接电路后，闭合开关发现电压表的示数为2.0V，为了使小灯泡正常发光，应将滑动变阻器的滑片向___________（选填“A”或“B”）端滑动。若小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为___________Ω；
（3）上述实验结束后，同组的小张同学又取来R=10Ω的定值电阻，设计了如图丙所示的电路图，闭合开关，调节滑动变阻器的滑片，使电流表的示数为___________A时，小灯泡正常发光，此时电路的总功率为___________W。
【答案】 ①. ②. B ③. 7.5 ④. 0.3 ⑤. 4.2
【解析】
【详解】（1）[1]将滑动变阻器调至阻值最大处，闭合开关，电压表串联在电路中，连接错误，电路断路，电压表的示数接近电源电压，电流表无示数；电路图改正如下：
（2）[2]实验过程中，某次测量时电压表的示数为2.0V小于灯泡的额定电压3V，应增大灯泡的电压，根据串联电路电压的规律，应减小滑动变阻器的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为灯泡的额定电压3V。
[3]如图乙，电流表选择0~0.6A的量程，由指针位置可知，电流表的示数为0.4A，所以小灯泡正常发光时的电阻为
（3）[4]小灯泡与R并联，根据并联电路电压的规律知，小灯泡正常发光时，R两端的电压为
UR＝UL＝3V
根据欧姆定律知，电流表的示数为
[5]根据并联电路中电流的规律知，干路电流为
I＝IL＋IR＝0.4A＋0.3A＝0.7A
此时电路的总功率为
P总＝UI＝6V×0.7A＝4.2W
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位，25题5分，26题7分，本题共12分。）
25. 由于冬天天气寒冷，妈妈每天准备早餐时都要按照如图所示给小宇用热水加热一杯250g的牛奶。已知水的比热容为，牛奶的比热容为
（1）若不计热量损失，要使这瓶牛奶的温度由5℃最终升高到45℃，求：
①牛奶吸收的热量是多少？
②妈妈至少需要准备65℃的热水多少千克？
（2）若妈妈将质量为2kg，温度为5℃的水加热至65℃，需消耗的燃气，则小宇家燃气灶的热效率是多少？（燃气的热值为
【答案】（1），；（2）
【解析】
【详解】解：（1）牛奶吸收的热量为
不计热量损失，则热水放出的热量等于牛奶吸收的热量，所以需要准备65℃的热水的质量为
（2）水吸收的热量为
燃气完全燃烧放出的热量为
则小宇家燃气灶的热效率为
答：（1）牛奶吸收的热量为，需要准备65℃的热水的质量为；
（2）小宇家燃气灶的热效率为。
26. 小华和小英在实验室设计并连接了如图甲所示的电路，图中电源电压U保持不变。她们进行了如下实验：当开关S₁闭合、S₂断开，使滑动变阻器的滑片从最右端滑向最左端的过程中，读取电压表与电流表示数，并绘制了如图乙所示的图像；闭合开关，断开S₁，滑动变阻器的滑片在最右端时，电路的消耗的功率为1.2W。求：
（1）定值电阻R₁的阻值和R的最大阻值；
（2）定值电阻的阻值；
（3）通过调节滑动变阻器的滑片或改变开关S₁、S₂的通断，能够得到的整个电路的最大功率是多少？
【答案】（1），；（2）；（3）
【解析】
【详解】解：（1）当开关S₁闭合、S₂断开时，定值电阻R₁的阻值和R串联，电流表测电路中电流，电压表测电压。由乙图可知，电流为0.25A时，电压表示数为2.5V，则定值电阻R₁的阻值为
当滑片在最左端时，变阻器阻值为0，电路中只有R₁，此时电压表示数为4V，则电源电压为4V。当电流最小为0.25A时，变阻器阻值最大，总电阻为
则变阻器R的最大阻值为
（2）闭合开关，断开S₁，滑动变阻器的滑片在最右端时，和变阻器R的最大阻值串联，电路的消耗的功率为1.2W，则总电阻为
则定值电阻的阻值为
（3）S₁、均闭合，滑动变阻器的滑片在最左端时，此时、并联，电路总电阻最小，根据则总功率最大，此时功率为
功率为
则整个电路的最大功率为
答：（1）定值电阻R₁的阻值和R的最大阻值分别为，；
（2）定值电阻的阻值为；
（3）通过调节滑动变阻器的滑片或改变开关S₁、S₂的通断，能够得到的整个电路的最大功率为。几种物质的比热容[J/（kg•℃）]
水
4.2×10³
冰
2.1×10³
酒精
2.4×10³
沙石
0.92×10³
煤油
2.1×10³
铝
0.88×10³
水银
0.14×10³
铜
0.39×10³
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7
A点电流Iₓ/A
B点电流IB/A
C点电流Ic/A
0.16
0.16
0.32
相关试卷
四川省广元市旺苍县2023-2024学年物理八上期末质量检测模拟试题含答案： 这是一份四川省广元市旺苍县2023-2024学年物理八上期末质量检测模拟试题含答案，共11页。试卷主要包含了冰遇火会熔化，下列说法正确的是等内容，欢迎下载使用。
2023年四川省广元市中考物理试题（含解析）： 这是一份2023年四川省广元市中考物理试题（含解析），共23页。
2023年四川省广元市中考物理试题（解析版）： 这是一份2023年四川省广元市中考物理试题（解析版），共22页。
