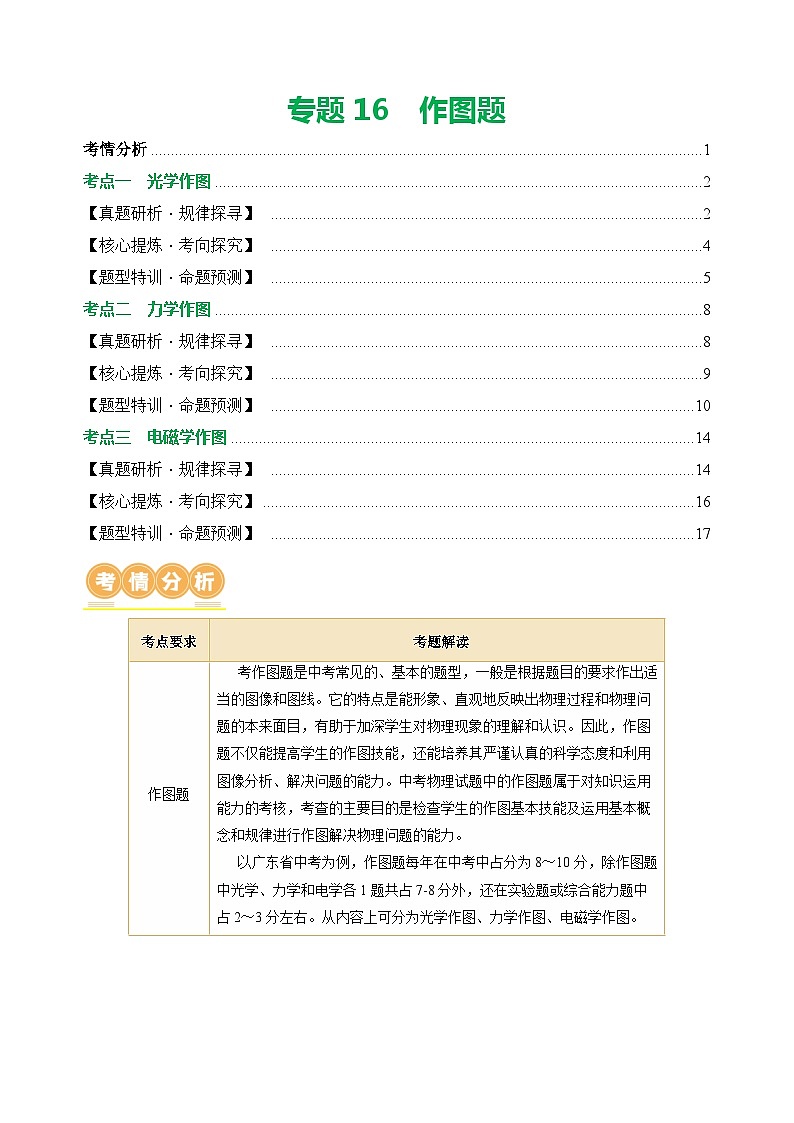

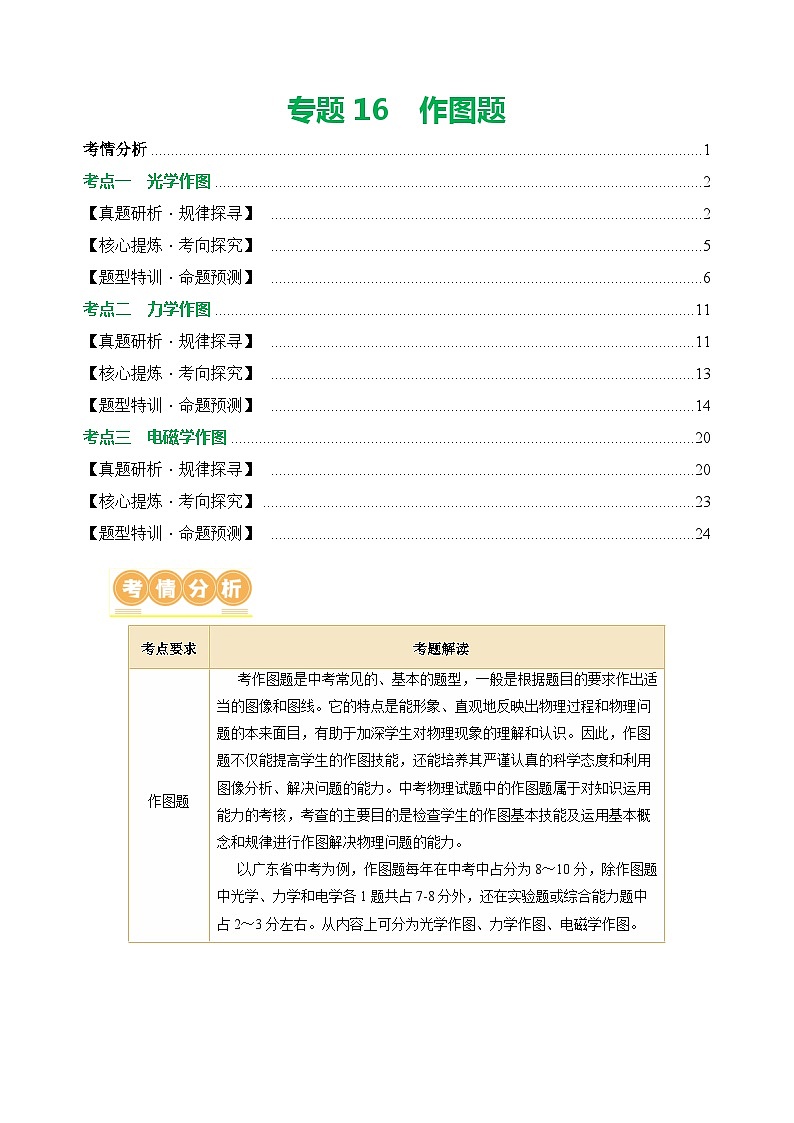

专题16 作图题（讲练）- 中考物理大二轮复习讲义及练习

这是一份专题16 作图题（讲练）- 中考物理大二轮复习讲义及练习，文件包含专题16作图题讲练教师卷-中考物理大二轮复习讲义及练习docx、专题16作图题讲练学生卷-中考物理大二轮复习讲义及练习docx等2份试卷配套教学资源，其中试卷共50页， 欢迎下载使用。

【真题研析·规律探寻】 2
\l "_Tc24181" 【核心提炼·考向探究】 5
\l "_Tc4643" 【题型特训·命题预测】 6
考点二 力学作图11
【真题研析·规律探寻】 11
\l "_Tc24181" 【核心提炼·考向探究】 13
\l "_Tc4643" 【题型特训·命题预测】 14
考点三 电磁学作图20
【真题研析·规律探寻】 20
\l "_Tc24181" 【核心提炼·考向探究】23
\l "_Tc4643" 【题型特训·命题预测】 24

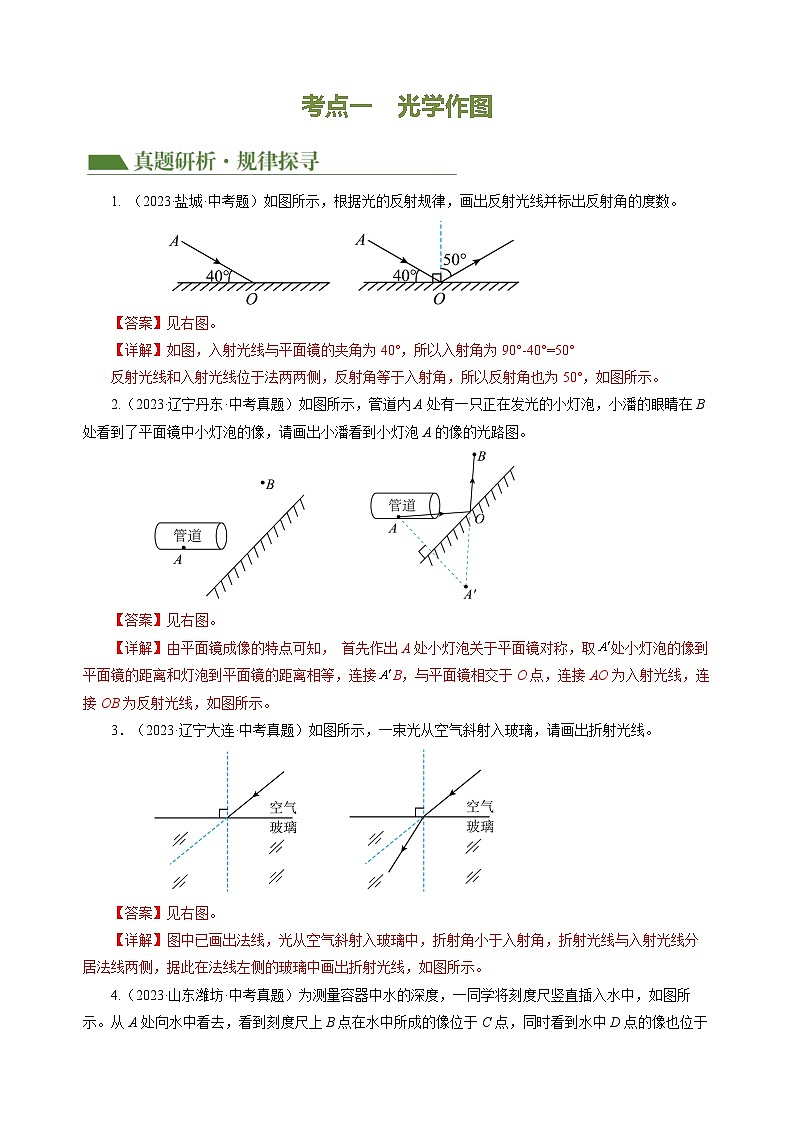

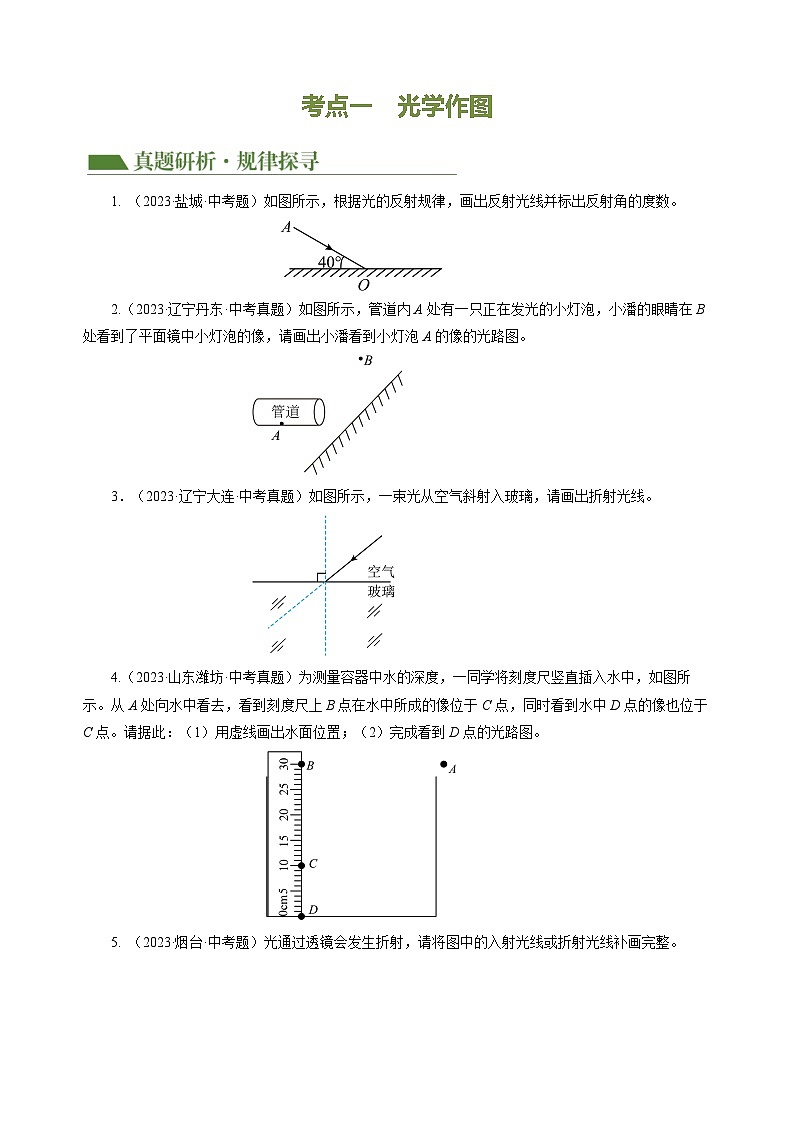

考点一 光学作图
1. （2023·盐城·中考题）如图所示，根据光的反射规律，画出反射光线并标出反射角的度数。

【答案】见右图。
【详解】如图，入射光线与平面镜的夹角为40°，所以入射角为90°-40°=50°
反射光线和入射光线位于法两两侧，反射角等于入射角，所以反射角也为50°，如图所示。
2.（2023·辽宁丹东·中考真题）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。

【答案】见右图。
【详解】由平面镜成像的特点可知， 首先作出A处小灯泡关于平面镜对称，取处小灯泡的像到平面镜的距离和灯泡到平面镜的距离相等，连接B，与平面镜相交于O点，连接AO为入射光线，连接OB为反射光线，如图所示。
3．（2023·辽宁大连·中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。

【答案】见右图。
【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示。

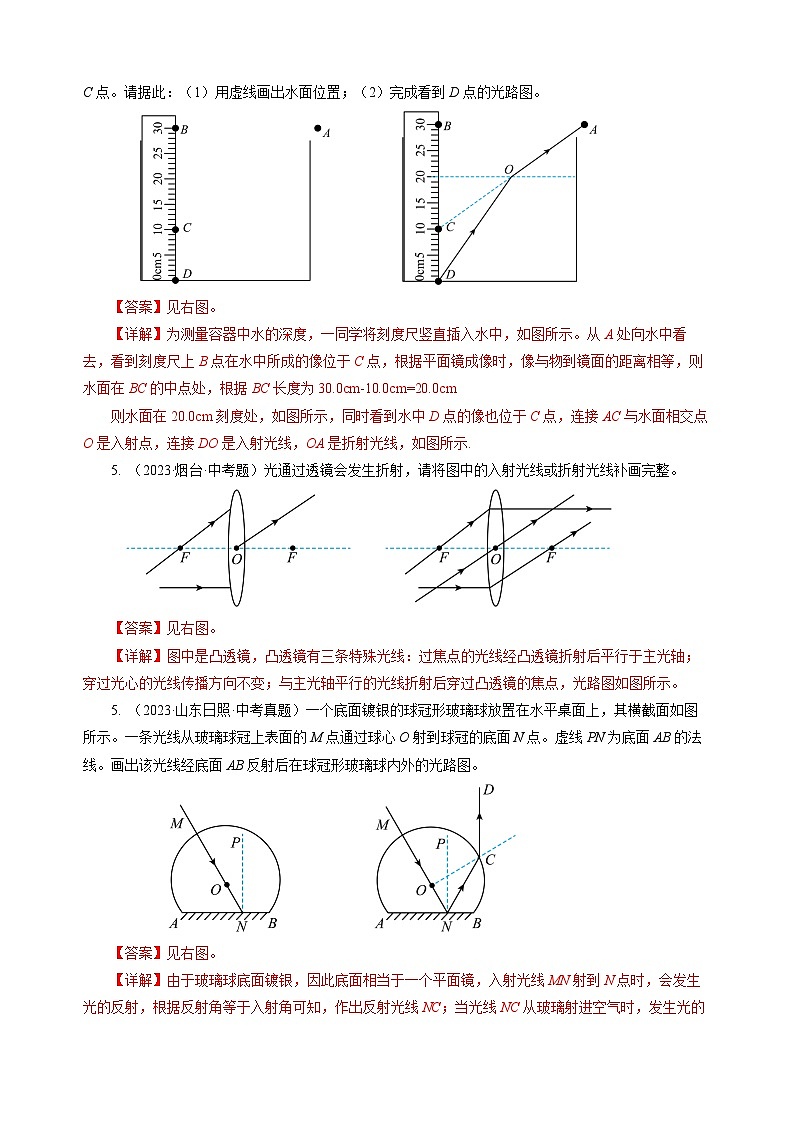

4.（2023·山东潍坊·中考真题）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。

【答案】见右图。
【详解】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为30.0cm-10.0cm=20.0cm
则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如图所示.

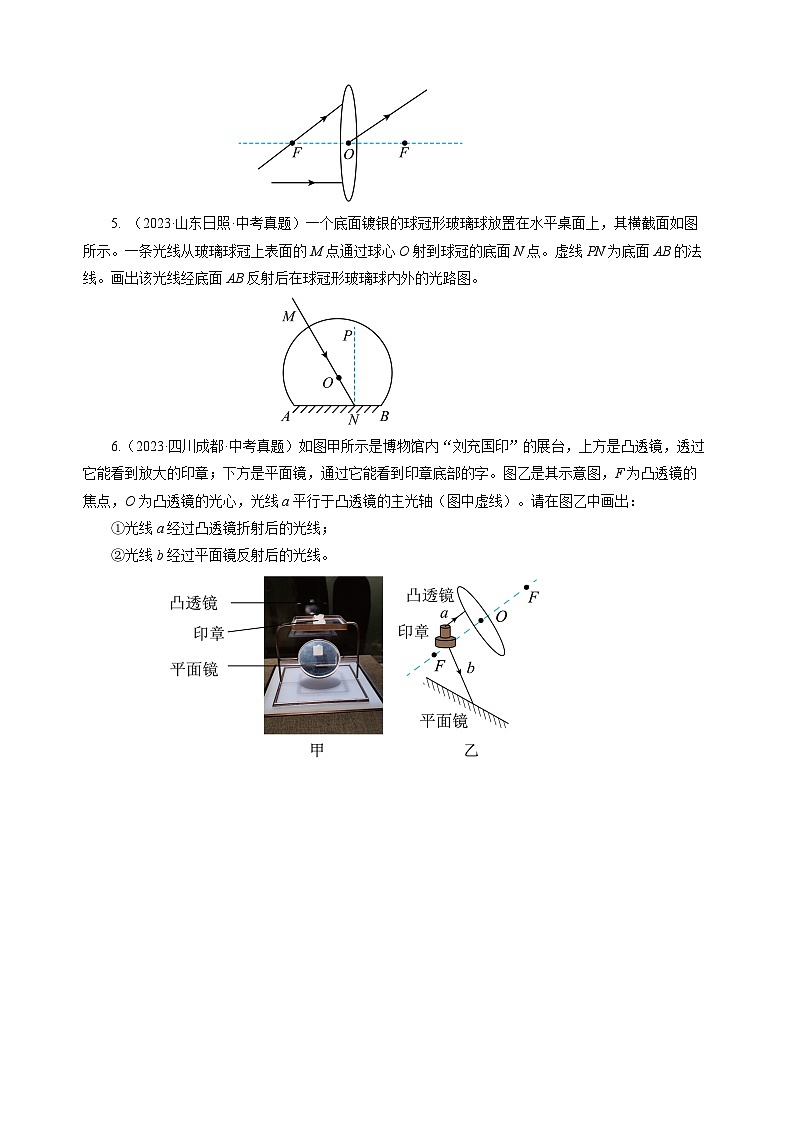

5. （2023·烟台·中考题）光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。

【答案】见右图。
【详解】图中是凸透镜，凸透镜有三条特殊光线：过焦点的光线经凸透镜折射后平行于主光轴；穿过光心的光线传播方向不变；与主光轴平行的光线折射后穿过凸透镜的焦点，光路图如图所示。
5. （2023·山东日照·中考真题）一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。

【答案】见右图。
【详解】由于玻璃球底面镀银，因此底面相当于一个平面镜，入射光线MN射到N点时，会发生光的反射，根据反射角等于入射角可知，作出反射光线NC；当光线NC从玻璃射进空气时，发生光的折射现象，此时折射角应大于光线NC与法线的夹角，作出折射光线CD，光路图如图所示。
6.（2023·四川成都·中考真题）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
①光线a经过凸透镜折射后的光线；
②光线b经过平面镜反射后的光线。

【答案】见下图。
【详解】凸透镜能将平行光会聚到焦点，所以平行于主光轴的光线a经过凸透镜后，会聚于焦点；先过入射点做法线垂直于平面镜，由光的反射定律可得，反射角等于入射角，做出反射光线，如下图所示：

1. （2023·湖南郴州·中考题）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）

【答案】见右图。
【详解】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示。
2．（2023·山东枣庄·中考真题）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

【答案】见右图。
【详解】如图过入射点作镜面S1的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜S2的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S1的入射光线平行，具体作图如图所示。
3. （2022·贵州黔西·中考真题）阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。

【答案】见右图。
【详解】因为太阳光竖直射入深井内，所以反射光线竖直向下，画出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线与水平面成60°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为60°+90°=150°，则入射角、反射角都为150°/2=75°，如图所示。
4．如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出OB在平面镜中成的像。

【答案】见右图。
【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。分别作O、B关于平面镜对称的点O'和B'，用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示。
5. 请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。

【答案】见右图。
【详解】先通过平面镜作出发光点S的对称点S′即为S的像；连接S′A交平面镜于点O，连接SO即为入射光线，OA为反射光线，如图所示。
6. 如图所示，请根据平面镜成像特点，作出鸟喙上A点通过水面成的像A'。

【答案】见右图。
【详解】过A点向平面镜做垂线，与水面交于O点，并向下延长到A′，使AO=OA′，A′就是喙上A点通过水面成的像，作图如下。
7. 在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。
【答案】见右图。
【详解】先通过平面镜作出发光点S的对称点S′即为S的像；连接S′A交平面镜于点O，SO为入射光线，OA为反射光线，如图所示。

8. 如图所示，一束光线AO从空气斜射入水中，请画出大致的折射光线。

【答案】见右图。
【详解】光由空气斜射进入水中时，折射光线向靠近法线方向偏折，折射角小于入射角，如图所示。
9. 一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。

【答案】见右图。
【详解】过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线与界面的夹角为90°-53°=37°
光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°-37°=53°，折射角为90°-53°=37°，如图所示。
10. 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：
（1）S在平面镜中所成的像S'；
（2）经MN反射后过A点的反射光线OA；
（3）OA照射到水池底的光路图。

【答案】见右图。
【详解】（1）（2）（3）据平面镜的成像特点，过S作MN垂线，据像到镜面的距离与物到镜面的距离相等，作出像点S′；连接S′A与MN相交于O点，光线OA是S射向MN的光线经反射后的过A点的反射光线；光线OA斜射向水面时发生折射，折射角小于入射角，可大概作出折射光线，且折射光线射向池底的B点。作图如下：
11. 如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

【答案】见右图。
【详解】光线由空气垂直射入玻璃时，传播方向不改变，此光线射向AB界面时，发生了全反射，据光的反射定律，作AB的垂线，即法线。因为玻璃砖是一个底角为45度的等腰三角形，AB为底边，那么垂直于腰AC入射的光线与AB的夹角为45度。所以射向AB的光线的入射角为45度。在光的反射现象中，反射角等于入射角，作出反射光线。反射角为45度，此反射光线与AB的夹角也为45度，所以是垂直射向BC，则此反射光线由玻璃射出时，传播方向不改变。如图所示。
12. 古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。

【答案】见右图。
【详解】由题意知，A'是蜻蜓在水中的像，此时的水面相当于平面镜。连接A'与眼睛的直线，直线与水面的交点为入射点，入射点到眼睛的线为反射光线，过A'作水面的垂线，据平面镜的成像特点：像与物到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入射点与A点，这条线即为入射光线，如图所示。
13. 请根据画出的光线，在答图中虚线框内画出一个适当的透镜。

【答案】见右图。
【详解】平行的光线经透镜折射后变得发散，因此该透镜起发散作用，为凹透镜，如图所示 。
14. 请根据图中凸透镜折射后的光线，作出凸透镜的入射光线和经平面镜反射后的光线。

【答案】见右图。
【详解】经凸透镜折射后的光线过焦点，说明入射光线平行于主光轴；先过平面镜的入射点垂直于镜面作出法线，再根据反射角等于入射角在法线右侧作出反射光线，如图所示。
15. 如图，一束光经平面镜反射后，平行凹透镜的主光轴射向透镜，请画出平面镜和经过凹透镜后的折射光线。

【答案】见右图。
【详解】画出入射光线和反射光线的夹角平分线，与平分线垂直的位置是平面镜的位置，平行于凹透镜主光轴的光线经凹透镜折射后发散射出，其折射光线的反向延长线经过焦点，如图所示。

考点二 力学作图
1．（2023·云南·中考真题）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。

【答案】见右图。
【详解】灯笼受到拉力F为绳子对它的拉力，方向沿绳子向上，如图所示。
2.（2021·江苏无锡·中考真题）如图中手沿水平方向拉弹簧一端，弹簧伸长。请在O点画出弹簧对手的拉力F的示意图。

【详解】弹簧收缩，对手拉力向左，如右图所示。
3.（2022·江苏淮安·中考真题）画出图中，斜向上运动的篮球受到的重力示意图。

【详解】重力的方向是竖直向下，作用点在重心上，如右图所示。
4. （2023·江苏镇江·中考真题）茶壶静止在水平桌面上，O为其重心，请画出其所受重力和支持力的示意图。

【答案】见右图。
【详解】茶壶静止在水平桌面上，受到重力G的方向竖直向下、支持力F的方向竖直向上，二力是一对平衡力，大小相等、方向相反，作用点都在重心O上；从重心O分别沿竖直向下、竖直向上的方向画一条带箭头的有向线段，用G、F表示，如图所示。
5.（2023·广东深圳·中考真题）小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中：
①画出绳子对手的拉力F；②物块受到的摩擦力f。

【答案】见右图。
【详解】小白同学用斜向右上的拉力拉动物体，根据力的作用的相互性，绳子对手的拉力沿着绳子向下；物体沿水平面向右匀速运动，物块受到的摩擦力水平向左。如图所示。
6.（2023·辽宁丹东·中考真题）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。

【答案】见右图。
【详解】反向延长阻力作用线，作支点O到延长线的垂线，即为阻力臂l2；阻力和阻力臂一定，根据杠杆平衡条件可知，要想动力最小，则动力臂应该最长，则支点到动力作用点D点的直线距离，即为最长动力臂l1；此时作用在D点，垂直于动力臂向下的力，即为最小动力F1。如图所示。
7.（2023·甘肃武威·中考真题）如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力的滑轮组。

【答案】见右图。
【详解】要使滑轮组最省力，则动滑轮上缠绕的绳子数应最多，由图中可知，滑轮组中有一个动滑轮，则动滑轮上最多可缠绕三股绳子，如图所示。
1. 如图中，请画出车受到水平推力F的示意图。

【答案】见右图。
【详解】首先画出推力的作用点，然后沿水平推力的方向画出带箭头的线段，并标上推力的符号F，如图所示。
2．如图，是一个静止在水平桌面上的物体。请画出桌面对该物体的支持力F的示意图（作用点在O点）。

【答案】见右图。
【详解】一个静止在水平桌面上的物体，该物体对桌面的压力和桌面对该物体的支持力是一对相互作用力，所以，桌面对该物体的支持力F作用点在O点，方向竖直向上，如图所示。
3．如图所示，神舟十五号飞船返回舱进入大气层从空中下降，O为其重心，请画出它的重力示意图。

【答案】见右图。
【详解】重力的方向竖直向下，作用点为O点，故过O点沿竖直向下的方向画线段，在线段的末端标上箭头，如图所示。
4. 高铁行驶需要持续安全地获得电能，人们通过调整配重坠砣（如图甲）的数量改变悬挂绳的拉力，使高铁的供电高压线始终保持平直（如图乙）。请画出配重坠砣所受重力的示意图。
【答案】见下图。
【详解】配重坠砣受到的重力方向竖直向下，作用点在它的重心，故作图如下：
5．如图所示，请在重心O点画出小球受到重力G和墙壁对小球支持力F的示意图。

【答案】见右图。
【详解】重力的方向竖直向下，墙壁对小球支持力垂直于墙壁向外，作用点均在物体重心上，如图所示。
6. 如图所示，用一根细绳拴着一个沙袋，甩起来，使沙袋绕手做圆周运动，请画出此时沙袋的受力示意图（不考虑空气对沙袋的作用）。

【答案】见右图。
【详解】沙袋做圆周运动的过程中，受竖直向下重力G，绳的拉力F，拉力F的方向沿着绳指向手，两个力都画在沙袋的重心O点，如图所示。
7. 在北京冬奥会花样滑冰双人自由滑中，中国组合隋文静和韩聪表现完美，斩获冠军，如图所示。请在图中画出隋文静所受支持力及其对韩聪拉力的示意图。

【答案】见右图。
【详解】隋文静所受支持力的作用点在隋文静左脚尖上，方向竖直向上；对韩聪拉力的作用点在韩聪的左手上，方向沿隋文静的左手向下，如图所示。
8. 如图所示，一物体以某一初速度冲上粗糙斜面，请作出该物体对斜面的摩擦力和压力的示意图。

【答案】见右图。
【详解】物体以某一初速度冲上粗糙斜面，相对于物体而言，斜面向左下方运动，所以受到的摩擦力方向为沿着斜面向上；物体对斜面的压力垂直于接触面且指向斜面。两个力均作用在斜面上，作用点都落在物体与斜面接触面的中心上，如图所示。
9．按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
【答案】见右图。
【详解】在水平桌面上匀速拉动木块，则木块做匀速直线运动运动，处于平衡状态，所以木块所受拉力F和摩擦力f是一对平衡力，两个力大小相等、方向相反，作用点在木块的几何中心上，如下图所示。

10. 如图所示是盘子夹，作用是当人们用盘子蒸食物时用其拿出盘子即方便又安全，请你在简图中画出动力F1、阻力F2及阻力臂L2。

【答案】见右图。
【详解】在夹取盘子时夹子绕着O点转动，所以O点即为支点；手的作用力为动力F1，盘子对夹子水平向右的作用力为阻力F2。阻力臂是从支点O到阻力的作用线之间的距离，即L2。如图所示。
11. 如图所示是一种抽水马桶水箱自动上水的轻质装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力F1（水箱里的水给杠杆AB的力）和B处阻力F2。

【答案】见下图。
【详解】由图和题意可知，O为支点，水对浮标的向上作用力为动力，入水口对B端的向上作用力为阻力，过杠杆B点作竖直向上的力即为阻力F2，过浮标重心作竖直向上的力即为动力F1，如图所示：
12. 如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。

（1）使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；
（2）在图乙中画出绳子对石材的拉力F。
【答案】见下图。
【详解】（1）根据杠杆平衡的条件，使F1最小，则力臂尽可能长，因此选择左侧点作为支点，支点到力的作用线的距离即为动力臂l1，如图所示：

（2）绳子对石材的拉力F沿绳子方向向上，如图所示：

13. 图甲是自行车手闸，其简化示意图如图乙。其中AOB部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，请在乙图中画出阻力的力臂l2和作用在杠杆AOB上的最小动力F1。

【答案】见下图。
【详解】连接OB，当OB为动力臂时，动力臂最长，此时动力最小，动力方向垂直与OB向下，过B点做垂直OB向下的带箭头的直线表示动力F1；过O点做阻力F2作用线的垂线，O点与垂足之间的距离为阻力的力臂l2，如图所示：

14. 小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。

【答案】见右图。
【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以绳子要系在动滑轮上面的挂钩上，依次向外绕线；过物体的重心，作竖直向下的重力G。如图所示。
15．请你用笔画代替绳子，在图中画出滑轮组最省力的绕法。

【答案】见右图。
【详解】图中两个动滑轮，一个定滑轮，要想使滑轮组最省力，起点应在定滑轮上，才能有更多股绳子绕过定滑轮，使滑轮更省力，如图所示。
考点三 电磁学作图
1.（2022·广东深圳·中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

【答案】见右图。
【详解】实物图中电源、开关和电动机串联，所以电路图与其对应作图，如图所示。
2．（2023·贵州·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉。

【答案】右图。
【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图如图所示。
3.（2023·四川自贡·中考真题）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

【答案】见右图。
【详解】从电源正极依次串联灯泡、电铃以及开关回到电源负极，然后将AB并联在电铃两端，如图所示。
4.（2022·四川广安·中考真题）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

【答案】见右图。
【详解】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示。
5．（2023·辽宁丹东·中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

【答案】见下图。
【详解】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
6．（2022·江苏常州·中考真题）条形磁体的磁感线如图所示，小磁针处于静止状态。请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极。

【答案】见右图。
【详解】在磁体外部，磁感线是从N极出发回到S极，故条形磁铁的磁感线由左侧指向右侧，A点处磁场方向指向S极；小磁针处于静止状态，根据同名磁极相互排斥、异名磁极相互吸引的原理，小磁针的左端为S极，右端为N极，如图所示。
7.（2023·青海西宁·中考真题）如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部的磁感线方向并在括号内标出电源的“+”、“-”极。

【答案】见右图。
【详解】根据图示可知，小磁针上端为N极、下端为S极，由磁极间的相互作用规律可知，螺线管的上端为N极、下端为S极，根据安培定则可知，螺线管中的电流应由下方流进，上方流出，所以电源下端为正极，上端为负极；螺线管外部磁感线由N极到S极，如图所示。
8.（2023·辽宁营口·中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。

【答案】见右图。
【详解】电磁铁上端为N极，由安培定则可知电流从下端流入，电源的右端是负极，左端是正极，当温度低于设定温度时，水银与金属丝断开，电磁铁断电没有磁性，安全指示灯所在电路接通，指示灯亮，上面虚线框是指示灯，当温度达到设定温度时，水银和金属丝连接，电磁铁通电有磁性，把衔铁吸引下来，电铃所在电路接通，电铃发出报警信号，下面虚线框是电铃，如图所示。

1. 请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

【答案】见右图。
【详解】由题意可知，灯泡L1和L2并联，即L1和L2并列连接，有两条电流路径，由图可知，只需要将L1右端接线柱与电源负极相连即可，如图所示。
2. 在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求开关S闭合后：
①电流方向如图所示；
②向右移动滑动变阻器的滑片P，电流表示数变小，电压表示数变大。

【答案】见右图。
【详解】由题意知，滑片P向右移动时，电流表示数变小，说明电路中总电阻变大，则滑动变阻器的接入阻值是变大的；又因为此时电压表示数变大，根据串联分压可知，滑动变阻器与灯泡应是串联连接，且电压表应并联在滑动变阻器两端，电流从电源正极出发，因此电路图如图所示。
3. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉。并把电路图画在虚线框内。

【答案】见下图。
【详解】根据题意知道，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图、电路图如下：

4. 某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。

【答案】见图。
【详解】闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起，即开关S1控制灯L1，开关S2控制灯L2，且灯泡L1与灯泡L2并联，不论按哪一个开关，电铃都需要响，说明电铃在干路上，故下图所示：
5. 请按照图甲的电路图把图乙连好，要求电压表选0～3V量程，电流表选0～0.6A量程。
【答案】见下图。
【详解】由电路图知，定值电阻与变阻器串联，电压表选用0～3V量程与定值电阻并联，电流表选用0～0.6A量程串联在电路中，注意电流从电表正接线柱流入，滑动变阻器左下接线柱连入电路，上面接线柱任选，根据电路图连接实物图，如图所示：
6．如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表或“定值电阻”的符号，要求被测人身高变高时电表的示数增大。

【答案】见右图。
【详解】为了保护电路，在下面的方框中应该串联一个定值电阻。因为上面的方框中的电路元件与滑动变阻器并联，因此应该为电压表，且当身高变高时，滑动变阻器的滑片向上滑动，滑动变阻器接入电路中的电阻变大，根据串联分压规律，电阻越大分压越大，因此滑动变阻器两端的电压增大，即电压表示数增大，符合题目要求，如图所示。
7．如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。

【答案】 见右图。
【详解】根据题意知道，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，这说明该电路为并联电路，开关S1在支路中控制风扇，开关S2在干路中，如图所示。
8. 如图，小明家要安装一盏“220V 40W”的电灯，要求：开关S控制灯泡，电路连接要符合安全用电原则，先确定中间的那根输电线为零线还是火线，填到括号里，再按要求将图中元件用笔画线代替导线连起来。
【答案】见下图。
【详解】根据题意可知，用测电笔接触上面的输电线，氖管发光，说明上面的输电线是火线，下面的输电线是地线，那么中间的输电线就是零线；开关S控制灯泡，开关与灯泡串联，为了用电的安全，开关要接在火线和灯泡之间；三孔插座要按照“左零线、右火线、中间地线”的方式接入家庭电路中，如图所示：
9. 图中图是小东家床头柜上的旋钮开关S，乙图中开关S单独控制台灯的通断和亮度，请在图中连接符合安全用电要求的电路图。
【答案】见下图。
【详解】根据题意可知，为了安全用电，开关要接在火线上，开关要控制灯泡需要和灯泡串联，连接电路如图所示：
10．磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。

【答案】见右图。
【详解】根据磁极之间的相互作用规律可知，小磁针左侧磁体为N极，右侧磁体为S极，磁感线从N极指向S极，如图所示：

11. 如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。

【答案】 见右图。
【详解】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，由此可知，螺线管左侧为S极，右侧为N极，根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向，则由右手螺旋定则可知电流由左侧流入，即虚线框内电流方向应向下，如图所示。
12. 如图所示的电路中，电流表正常偏转。请在图中标出通电螺线管的N、S极，并标出P点小磁针的N、S极。

【答案】见右图。
【详解】根据图片可知，电流是从电流表的正接线柱流入，负接线柱流出，所以电流的方向是从螺线管的左端流入，右端流出，根据安培定则可知，螺线管的左端为N，右端为S极，在磁体的外部，磁感线是从N极出来，回到S极的，故P点的磁场方向是向右的，如图所示。
13. 如图所示，如图甲为家用可调速吊扇，图乙是调速吊扇的模拟电路。 当逆时针旋转电位器的旋钮（滑片）时，电动机的扇叶转得更快，请把该电位器连入电路。
【答案】下图。
【详解】滑片逆时针旋转滑片时，电扇变快，原因是电流变大，电源电压不变，由欧姆定律可知电位器连入电路的电阻变小，连入电路的电阻丝变短，应连入a和b接线柱，如图所示：
14. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。

【答案】见下图。
【详解】因为要求闭合开关，移动滑片P能改变螺线管磁性强弱，所以滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一个下接线柱；电路从左侧往上流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，所以小磁针右边为N极。如图所示：
15. 为减少小区车库积水造成大量财产损失，小明同学设计了如图所示的车库积水自动报警装置，此装置中用到了电磁继电器，车库没有积水时，绿色安全指示灯长亮；车库有积水时，A、B接通，电磁铁产生磁性且上端为N极，安全指示灯熄灭，电铃发出报警信号。在括号中标出电源的极性（用“+”或“-”表示），并在虚线框内填入电铃（）和指示灯的电路元件符号。
【答案】下图。
【详解】电磁铁上端为N极，由安培定则可知电流从上端流入，则控制电路电源的右端是正极，左端是负极；车库没有积水时，电磁铁无磁性，衔铁在上方，此时绿色安全指示灯长亮；车库有积水时，A、B接通，电磁铁产生磁性，衔铁被吸引下来，安全指示灯熄灭，电铃工作。由此可知工作电路中上方是绿色安全指示灯，下方是电铃。故作图如下：
考点要求
考题解读
作图题
考作图题是中考常见的、基本的题型，一般是根据题目的要求作出适当的图像和图线。它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于加深学生对物理现象的理解和认识。因此，作图题不仅能提高学生的作图技能，还能培养其严谨认真的科学态度和利用图像分析、解决问题的能力。中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查学生的作图基本技能及运用基本概念和规律进行作图解决物理问题的能力。
以广东省中考为例，作图题每年在中考中占分为8～10分，除作图题中光学、力学和电学各1题共占7-8分外，还在实验题或综合能力题中占2～3分左右。从内容上可分为光学作图、力学作图、电磁学作图。
考点
考查内容
作图依据与要求
光的反射作图
①已知入射光线、镜面，求作反射光线；
②已知反射光线、镜面，求作入射光线；
③已知入射、反射光线，求作镜面；
④已知入射点、反射点、镜面，求作光路；
1. 作图依据：光的反射定律
2. 作图规范
①光线用实线加箭头表示，法线和光线的反向延长线等辅助线用虚线表示。②法线垂直于反射面，要标垂直符号。
③平面镜的非反射面要加短斜线。
平面镜成像作图
①平面镜成像特点作图（对称）；
②平面镜成像原理作图（光的反射）。
1. 作图依据：平面镜成像的特点
2. 作图规范：
①像与物体的连线与镜面垂直，要标垂直符号。②虚像用虚线表示，适当标注对应的字母。
光的折射作图
①已知入射光线，求作折射光线；
②已知折射光线，求作入射光线；
③连续折射作图：半圆玻璃砖、平板玻璃砖、三棱镜等；
1. 作图依据：光的折射规律
①折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧。
②光从空气斜射到水、玻璃或其他介质中时，折射光线向法线偏折，折射角小于入射角，入射角增大时，折射角也增大；若光从水或其他介质中斜射人空气中时，折射光线向远离法线的方向偏折。
透镜作图
①根据透镜对光的作用画凸透镜或凹透镜；
②凸透镜、凹透镜的三条特殊光线作图；
③近视眼、远视眼成因及矫正光路。
1. 作图依据
（1）透镜对光的作用：①凸透镜对光有会聚作用；②凹透镜对光有发散作用。
（2）凸透镜、凹透镜的三条特殊光线。
（3）近视眼和远视眼的成因及矫正：近视眼成像在视网膜前，用凹透镜矫正；远视眼成像在视网膜后，用凸透镜矫正。
2. 作图规范
（1）透镜的主光轴用点划线表示。（2）入射光线和折射光线在透镜中要连接上，不能断开。
考点
考查内容
作图依据与要求
力的示意图
①作指定力的示意图；
②根据力与运动的关系作力的示意图。
1. 作图依据：
（1）重力：作用于物体的重心，方向竖直向下。
（2）弹力
①支持力作用于物体的表面，方向垂直于支持面；②压力作用于物体的表面，方向垂直于受压物体表面并指向受压物体；③拉力作用于物体上，方向沿绳子的方向。
（3）摩擦力方向与物体相对运动或相对运动趋势的方向相反。
2. 作图规范：
（1）力的示意图通常用线段的起点或终点表示力的作用点，末端用箭头表示方向。力越大，线段越长。如果力有具体大小，则要在箭头旁标出力的大小。
（2）要用相应的符号表示力的性质，如重力用字母G、摩擦力用f，其他力均用F或F加相应的下角标表示。
（3）重力的作用点必须画在物体的重心处，重力之外的其他力的作用点均可画在重心处，亦可画在实际作用处。
杠杆作图
①作杠杆的力臂；
②作杠杆的最小力。
1. 作图依据：
（1）力臂是指支点到力的作用线的垂直距离。
（2）根据杠杆的平衡条件F1L1 =F2L2可知，阻力和阻力臂一定时找最小的力使杠杆平衡就是找最长的动力臂。
2. 作图规范：
（1）力臂要用两端带箭头的实线或虚线加大括号表示，然后要用符号“L”加下角标表示。
（2）力臂与力的作用线垂直，要标垂直符号。
3. 方法指导：画力臂，其实就是数学上所说的“作点到直线的垂线”，“点”就是指支点O，“直线”就是指力所在的作用线（若不够长，用虚线延长）；找好支点O和力所在的作用线，就可以画力臂了。
滑轮组作图
①根据物重与拉力的倍数关系绕线；
②最省力的绕法。
1. 作图依据
（1）滑轮组既可以改变力的方向，又可以省力。（2）滑轮组最省力的绕线方法是动滑轮上承担物体重力的绳子段数最多。
2. 作图规范：（1）连线的绳子要从滑轮的钩开始。（2）绕线时先绕中间的滑轮，再到外面的滑轮，防止绕线交叉。（3）绕线时要注意拉力的方向。
3. 方法指导：
先要根据题目的要求，确定吊起动滑轮绳子的段数n，然后按照“奇动偶定”的规律：若n为偶数，绳子起始端从定滑轮挂钩开始，若n为奇数，绳子的起始端从动滑轮挂钩开始，由内至外画出滑轮组绳子的绕法。
考点
考查内容
作图依据与要求
画电路图
根据实物图画电路图。
1. 作图规范
（1）电路图中元件位置要与实物图相对应。（2）电路图中各元件位置应分配适当，电路图中用笔画导线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。
2. 方法指导
可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。可按下列步骤进行：（1）分析电路中含有哪些元件，明确它们是串联的还是并联的。（2）电路图中各元件的顺序与实物图中的位置要一一对应。（3）通常从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止。
连接实物图
根据电路图连接实物图。
1. 作图规范
（1）将电路图转换为实物图时，应避免导线交叉。（2）使电流从电表的正接线柱流入、负接线柱流出。
2. 方法指导
连接实物元件可按以下步骤进行：（1）分析电路图中各用电器间的串、并联关系及每个开关的控制作用。（2）从电源正极开始，按电流通过的路径逐个连接电路元件，直到电源负极为止。
电路设计
①连接实物图或电路图；
②根据要求填电流表或电压表符号。
方法指导
（1）根据要求，确定用电器和开关的连接方式。（2）要求用电器同时工作，连接方式为串联；要求用电器分别工作，连接方式为并联。（3）电流表与用电器串联，电压表与用电器并联。（4）滑动变阻器的滑片越远离下面所接的接线柱，它接入电路的电阻就越大。
家庭电路作图
连接家庭电路。
（1）开关、单根保险丝要串联在火线上。（2）各用电器之间要并联，每一个插座都相当于一个用电器。（3）两孔插座左孔接零线，右孔接火线。（4）三孔插座左孔接零线，右孔接火线，上孔接地线。（5）螺纹灯泡的顶端接线柱先接开关再接火线，金属螺旋接零线。（6）用电器的外壳要接地线。
电磁作图
①磁场的作图；
②电磁场的作图；
③电磁继电器的连线。
1. 作图依据
（1）右手螺旋定则。（2）条形磁铁、蹄形磁铁周围磁感线的分布情况；同名磁极、异名磁极间的磁感线。（3）磁场的方向，即该点的磁感线方向。（4）在磁体的外部磁感线都是从N极出发，回到S极。
2. 作图规范
（1）磁感线用带箭头的实线表示，外部磁场的磁感线两端要与磁极接触。（2）小磁针的N极要涂黑表示。
3. 方法指导
根据右手螺旋定则进行的作图主要有3类：①已知电流方向，标螺线管的N、S极；②已知螺线管的N、S极，判断电流方向；③已知电流方向和N、S极，画出螺线管的绕线方式。
