18，2024年江苏省南京市建邺区中考二模考试物理试题

这是一份18，2024年江苏省南京市建邺区中考二模考试物理试题，共25页。试卷主要包含了本试卷共8页，全卷满分100分， 下列估测符合实际的是等内容，欢迎下载使用。

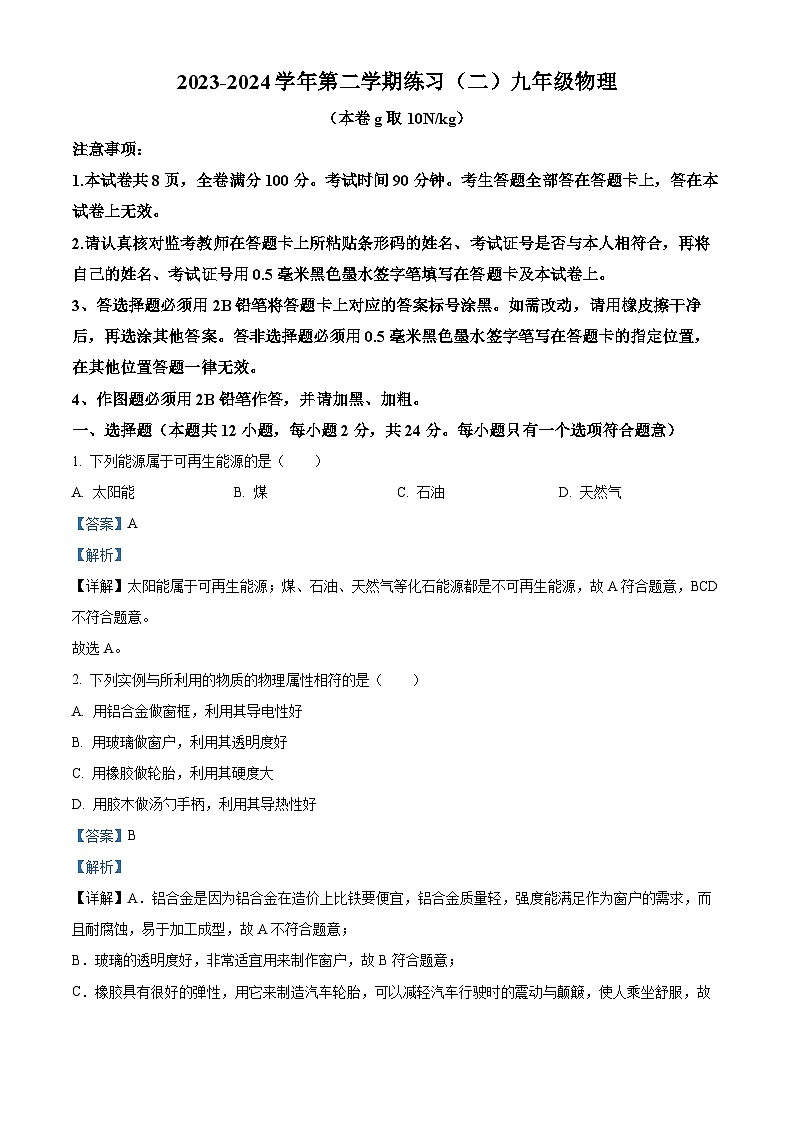

注意事项：
1.本试卷共8页，全卷满分100分。考试时间90分钟。考生答题全部答在答题卡上，答在本试卷上无效。
2.请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上。
3、答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑。如需改动，请用橡皮擦干净后，再选涂其他答案。答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效。
4、作图题必须用2B铅笔作答，并请加黑、加粗。
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项符合题意）
1. 下列能源属于可再生能源的是（ ）
A. 太阳能B. 煤C. 石油D. 天然气
【答案】A
【解析】
【详解】太阳能属于可再生能源；煤、石油、天然气等化石能源都是不可再生能源，故A符合题意，BCD不符合题意。
故选A。
2. 下列实例与所利用的物质的物理属性相符的是（ ）
A. 用铝合金做窗框，利用其导电性好
B. 用玻璃做窗户，利用其透明度好
C. 用橡胶做轮胎，利用其硬度大
D. 用胶木做汤勺手柄，利用其导热性好
【答案】B
【解析】
【详解】A．铝合金是因为铝合金在造价上比铁要便宜，铝合金质量轻，强度能满足作为窗户的需求，而且耐腐蚀，易于加工成型，故A不符合题意；
B．玻璃的透明度好，非常适宜用来制作窗户，故B符合题意；
C．橡胶具有很好的弹性，用它来制造汽车轮胎，可以减轻汽车行驶时的震动与颠簸，使人乘坐舒服，故试卷源自 试卷上新，即将恢复原价。C不符合题意；
D．汤勺手柄用胶木制成是因为胶木的导热性差，可以防止烫手，故D不符合题意。
故选B。

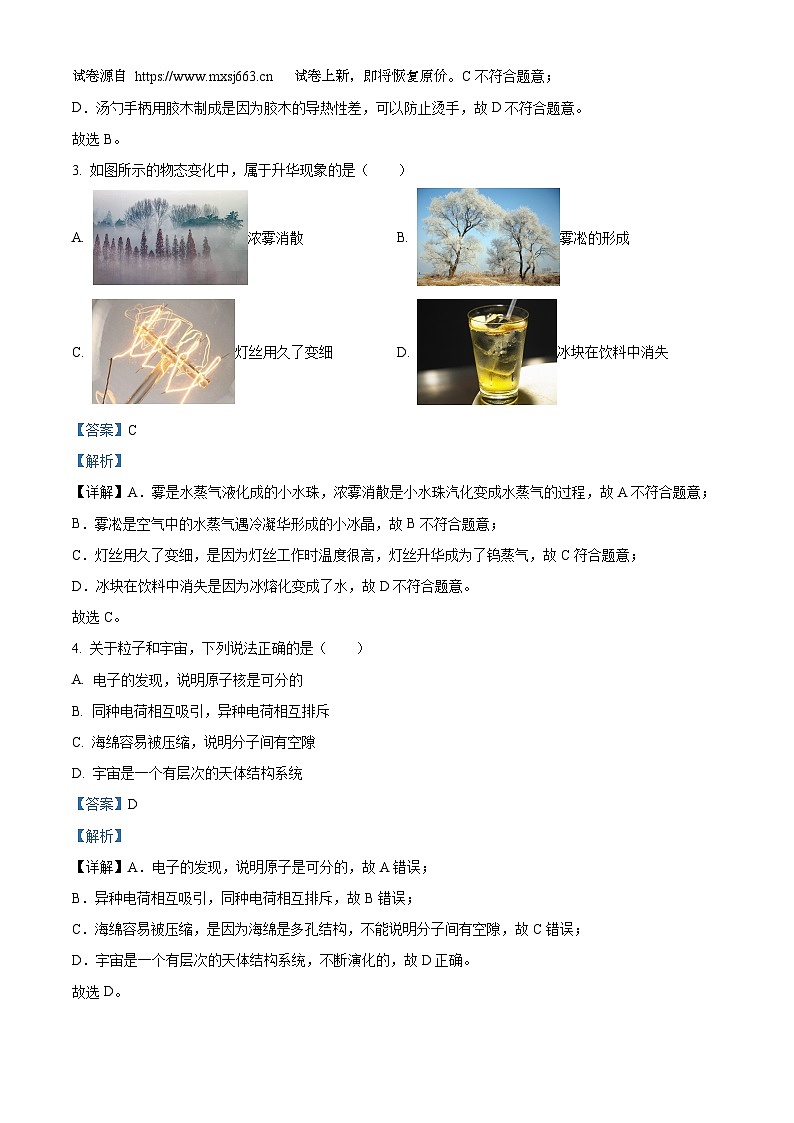

3. 如图所示的物态变化中，属于升华现象的是（ ）
A. 浓雾消散B. 雾凇的形成
C. 灯丝用久了变细D. 冰块在饮料中消失
【答案】C
【解析】
【详解】A．雾是水蒸气液化成的小水珠，浓雾消散是小水珠汽化变成水蒸气的过程，故A不符合题意；
B．雾凇是空气中的水蒸气遇冷凝华形成的小冰晶，故B不符合题意；
C．灯丝用久了变细，是因为灯丝工作时温度很高，灯丝升华成为了钨蒸气，故C符合题意；
D．冰块在饮料中消失是因为冰熔化变成了水，故D不符合题意。
故选C。
4. 关于粒子和宇宙，下列说法正确的是（ ）
A. 电子的发现，说明原子核是可分的
B. 同种电荷相互吸引，异种电荷相互排斥
C. 海绵容易被压缩，说明分子间有空隙
D. 宇宙是一个有层次的天体结构系统
【答案】D
【解析】
【详解】A．电子的发现，说明原子是可分的，故A错误；
B．异种电荷相互吸引，同种电荷相互排斥，故B错误；
C．海绵容易被压缩，是因为海绵是多孔结构，不能说明分子间有空隙，故C错误；
D．宇宙是一个有层次的天体结构系统，不断演化的，故D正确。
故选D。

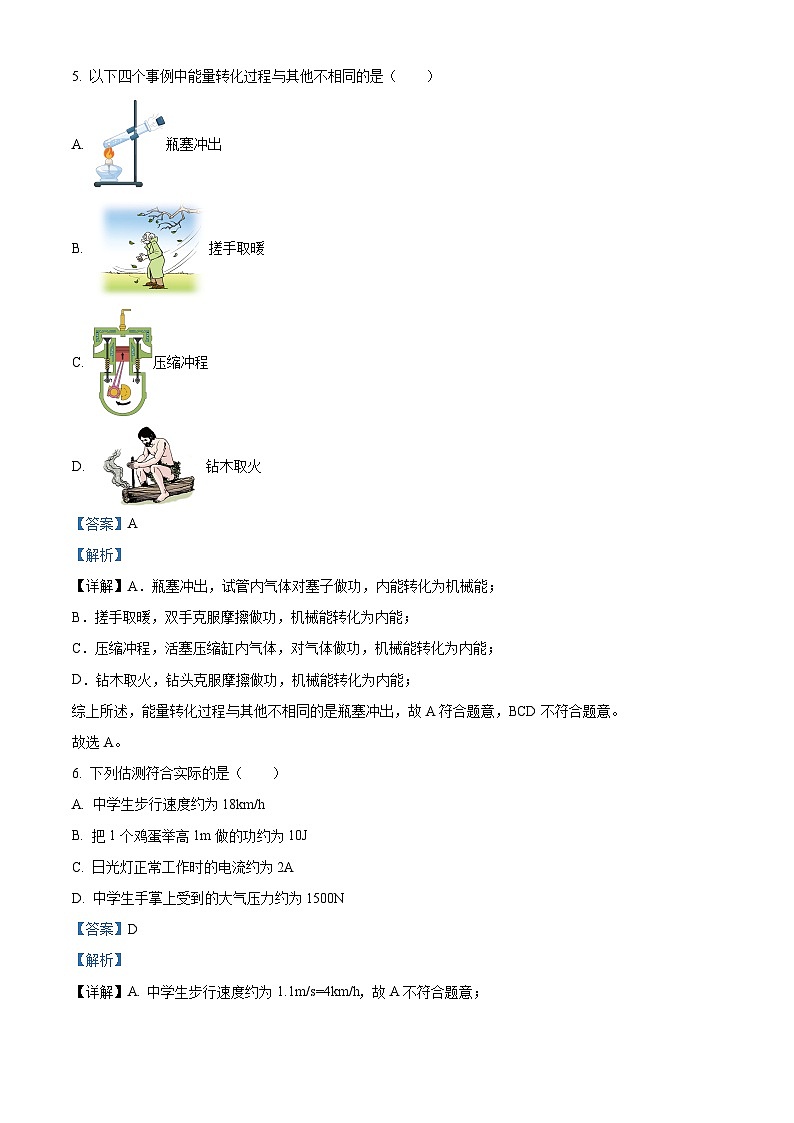

5. 以下四个事例中能量转化过程与其他不相同的是（ ）
A. 瓶塞冲出
B. 搓手取暖
C. 压缩冲程
D. 钻木取火
【答案】A
【解析】
【详解】A．瓶塞冲出，试管内气体对塞子做功，内能转化为机械能；
B．搓手取暖，双手克服摩擦做功，机械能转化为内能；
C．压缩冲程，活塞压缩缸内气体，对气体做功，机械能转化为内能；
D．钻木取火，钻头克服摩擦做功，机械能转化为内能；
综上所述，能量转化过程与其他不相同的是瓶塞冲出，故A符合题意，BCD不符合题意。
故选A。
6. 下列估测符合实际的是（ ）
A. 中学生步行速度约为18km/h
B. 把1个鸡蛋举高1m做的功约为10J
C. 日光灯正常工作时的电流约为2A
D. 中学生手掌上受到的大气压力约为1500N
【答案】D
【解析】
【详解】A. 中学生步行速度约为1.1m/s=4km/h，故A不符合题意；
B. 一个鸡蛋的质量约50g=0.05kg，把1个鸡蛋举高1m做的功约为
故B不符合题意；
C. 日光灯正常工作时的电流约为0.2A，故C不符合题意；
D. 中学生手掌面积约为，大气压约为，中学生手掌上受到的大气压力约为
故D符合题意。
故选D。
7. 如图所示的光现象，描述错误的是（ ）
A. 图甲中，用玻璃板代替平面镜是为了成像更清晰
B. 图乙中，小孔成像成的是烛焰倒立的实像
C. 图丙中，光的色散现象说明白光由多种色光混合而成
D. 图丁中，反射光线虽杂乱无章，但仍然遵循光的反射定律
【答案】A
【解析】
【详解】A．图甲中，用玻璃板代替平面镜是因为玻璃板具有透光性，便于确定像的位置，故A错误，A符合题意；
B．图乙中，由于光沿直线传播，小孔成像成的是烛焰倒立的实像，故B正确，B不符合题意；
C．图丙中，光的色散现象说明白光不是单色光，白光由多种色光混合而成，色散是由于不同色光折射程度不同而形成的，故D正确，D不符合题意；
D．图丁中，反射光线虽杂乱无章，但仍然遵循光的反射定律，这种现象是由于反射面凹凸不平造成的，故D正确，D不符合题意。
故选A。
8. 如图所示是一种公交车自动爆破器，危急时刻，司机只需按下开关，内部电磁线圈通电产生冲击力，可以快速击碎玻璃。下列四个实验中，能反映其工作原理的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】司机只需按下开关，内部电磁线圈通电产生冲击力，可以快速击碎玻璃，利用了通电导体在磁场中受到力的作用而运动。
A．如图实验可探究电磁铁磁性强弱与电流的关系，故A不符合题意；
B．如图，闭合开关，导体棒中有电流通过，导体棒在磁场中受到力的作用而运动，故B符合题意；
C．如图，探究是磁极之间的相互作用规律，故C不符合题意；
D．如图，闭合开关，导体在磁场中做切割磁感线运动时，会有感应电流产生，故D不符合题意。
故选B。
9. 如图是《天工开物》中记录的水中前进的“六桨客船”，下列说法正确的是（ ）
A. 使船前进的力的施力物体是桨
B. 停止划水，船仍能前进是因为惯性的作用
C. 桨划水时船前进，说明力是维持物体运动的原因
D. 船行驶时，若受到的力全部消失，它将做匀速直线运动
【答案】D
【解析】
【详解】A．使船前进的力是水对桨的作用力，施力物体是水，故A错误；
B．停止划水，船仍能前进是因为船具有惯性，要保持原来的运动状态，故B错误；
C．桨划水时船前进，船受到力的作用，由静止变为运动，说明力是改变物体运动状态的原因，故C错误；
D．船行驶时，若受到的力全部消失，它将以此时的速度和运动方向做匀速直线运动，故D正确。
故选D。
10. 用如图所示的相同装置进行“探究不同物质吸热升温现象”和“比较质量相等的不同燃料燃烧时放出的热量”两个实验，关于两实验下列说法正确的是（ ）
A. 均需要计时器
B. 研究对象均为烧杯中液体
C. 均需控制液体和燃料的质量相同
D. 均可通过液体升高的温度反映实验结果
【答案】D
【解析】
【详解】A．“探究不同物质吸热升温现象”的实验中，通过加热时间比较物质吸收热量的多少，所以需要秒表，测量时间；而“比较质量相等的不同燃料燃烧时放出的热量”的实验中，只要两种质量相同的不同燃料完全燃烧完即可，不需要秒表，故A错误；
B．“探究不同物质吸热升温现象”的实验中，研究对象是烧杯中的液体，而“比较质量相等的不同燃料燃烧时放出的热量”的实验中，研究对象是燃料，故B错误；
C．“探究不同物质吸热升温现象”的实验中需控制不同液体的质量相同，“比较质量相等的不同燃料燃烧时放出的热量”的实验中需要控制不同燃料的燃烧时间相同，故C错误；
D．“探究不同物质吸热升温现象”实验中，可以加热相同质量的物质，在相同时间内通过温度变化来比较吸热能力的大小，“比较质量相等的不同燃料燃烧时放出的热量”的实验中是通过液体升高的温度比较燃料放热能力的，故D正确。
故选D。
11. 一个两端开口的玻璃管，在其一端扎紧橡皮膜后注入适量液体，再放入装有另一种液体的容器中，橡皮膜的形变如图所示（管内液体未画出）。若两种液体为水和酒精，已知ρ水＞ρ酒精，下列说法正确的是（ ）
A. 若管内液面高于管外，则管内可能是水
B. 若管内液面低于管外，则管内一定是酒精
C. 若管内液面低于管外，则管外可能是水
D. 若管内液面与管外相平，则管外一定是酒精
【答案】C
【解析】
【详解】由图可知，橡皮膜向内凹，说明管外液体产生的压强大于管内液体产生的压强。
A．若管内液面高于管外，由于ρ水＞ρ酒精，根据p=ρgh可知，则管内一定酒精，不是水，故A错误；
B．若管内液面低于管外，由于ρ水＞ρ酒精，根据p=ρgh可知，则管内可能是酒精，也可能是水，故B错误；
C．若管内液面低于管外，由于ρ水＞ρ酒精，根据p=ρgh可知，则管外可能是水，也可能是酒精，故C正确；
D．若管内液面与管外相平，由于ρ水＞ρ酒精，根据p=ρgh可知，则管外一定是水，故D错误。
故选C。
12. 如图所示，有甲、乙两个电路，电源电压相等且保持不变，两只小灯泡的铭牌一个字迹模糊，一个标有“3V”，两滑动变阻器的最大阻值为30或50。当滑动变阻器滑片都恰好在中点位置时，电压表的示数均为3V（两电压表位置均未画出），电流表示数均为0.2A，此时L1比L2暗，此状态下，下列说法正确的是（ ）
A. 电源电压为6V
B. 甲图中L1与R1的功率之比为3：5
C. 乙图中电压表测的是L2两端电压
D. 交换灯泡后直接闭合开关，L2有烧坏的危险
【答案】B
【解析】
【详解】C．一个标有“3V”，表示灯的额定电压为3V，根据题意“电流表示数均为0.2A，此时L1比L2暗”可知，L2的实际功率较大，根据P=UI，L2的实际电压较大，根据串联分压的知识可知，则滑动变阻器R2接入电路的阻值较小，且滑片均在中点，说明滑动变阻器R2最大阻值较小，其最大阻值为30，所以滑动变阻器R1最大阻值为50Ω。
当滑片在中点时，由欧姆定律，滑动变阻器R1两端电压为
滑动变阻器R2两端电压为
由于电压表示数均为3V，故甲电路电压表并联在小灯泡的两端，乙组同学是把电压表并联在滑动变阻器的两端。
故C错误；
A．因为串联电路两端电压等于各部分电压之和，并且电源电压不变，根据甲电路的数据可知，电源电压
故A错误；
B．甲图中L1与R1的功率之比为
故B正确；
D．根据上述解析，灯L1的额定电压为3V，在甲电路中正常发光， L1的阻值
交换灯泡后直接闭合开关，灯L1的阻值等于滑动变阻器R2的最大阻值的一半，根据串联分压的知识可知，灯L1两端电压为4V，L1有烧坏的危险；
同理，L2的阻值
交换灯泡后直接闭合开关，灯L2的阻值等于滑动变阻器R1的最大阻值的一半，根据串联分压的知识可知，灯L2两端的电压为4V，L2无烧坏的危险；
故D错误。
故选B。
二、填空题（本题共7小题，每空1分，共26分）
13. 2024年5月3日嫦娥六号探测器成功发射，正式开启人类首次月背“挖土”之旅。探测器是通过电磁波与地面联系的，电磁波在真空中的速度为____________m/s。完成月背采样后，上升器将携带月壤起飞，与轨返组合体对接，把月壤传递给返回器。对接完成后，上升器相对于轨返组合体是____________（选填“静止”或“运动”）的，当月壤被带回地球后，其质量____________。
【答案】 ①. 3×108 ②. 静止 ③. 不变
【解析】
【13题详解】
[1]电磁波在真空中的传播速度等于光在真空中的传播速度，即电磁波在真空中的传播速度为3×108m/s
[2]以轨返组合体为参照物，上升器对于轨返组合体的位置没有改变，所以上升器是静止的。
[3]质量是物体一种属性，与位置无关，将样品带回地球后，位置发生改变，其质量将不变。
14. 利用注射器可以完成以下实验
（1）如图甲所示，用橡皮帽密封的注射器中有一正在发声的芯片，用力向外拉活塞，会听到芯片的声音____________，由此推理可知：____________；
（2）如图乙，在注射器中吸入少量液态乙醚，用橡皮帽堵住注射孔后向外拉活塞，乙醚消失，发生____________（填物态变化名称）；
（3）如图丙所示，两只纸船浮在水面上静止不动，用大注射器向两船之间的水面快速注水，两船将相互靠近，这是因为流体的流速越大压强越____________
【答案】 ①. 变小 ②. 声音不能在真空中传播 ③. 汽化 ④. 小
【解析】
【详解】（1）[1][2]用橡皮帽密封的注射器中有一正在发声的芯片，用力向外拉活塞，筒内空气密度变小，会听到芯片的声音变小，由此推理得出：声音不能在真空中传播。
（2）[3]在注射器中吸入少量液态乙醚，用橡皮帽堵住注射孔后向外拉活塞，乙醚消失，液体的乙醚变成了气态，发生的物态变化是汽化。
（3）[4]用大注射器向两船之间的水面快速注水，两船中间水流速度变大，压强变小，外侧水流速度小，压强大，两船都会受到向中间的压强差，将两船压向中间，所以两船相互靠近。
15. 用如图所示滑轮组2s内将物体提升3m，已知物体重为90N，每个滑轮重为10N，若不计绳重和摩擦，则该过程中滑轮组所做的有用功为____________J，拉力F的功率为____________W，机械效率为____________%。
【答案】 ①. 270 ②. 150 ③. 90%
【解析】
【详解】[1]该过程中滑轮组所做的有用功为
[2]若不计绳重和摩擦，额外功为
拉力做的总功为
拉力F功率为
[3]滑轮组的机械效率为
16. 某油电混动汽车既可用电力驱动，也可用燃油驱动。当其高速行驶时，只有内燃机工作，内燃机在向车轮输出能量的同时给蓄电池充电，从而提高能量利用率（能量利用率指有效利用能量占消耗总能量的百分比）。
（1）对该车蓄电池充电时，蓄电池相当于电路中的_____________（选填“电源”或“用电器”）；
（2）该车内燃机为四缸四冲程汽油机，每个飞轮的转速均为3000r/min，则1s内该汽油机每缸做功____________次；
（3）某次高速行驶测试中，该车在平直公路上匀速行驶了100km，所受牵引力为2060N，容量为20kW·h的蓄电池储存的电能由30%增大至80%，消耗燃油10kg。则此过程中牵引力做功为____________J，能量利用率为____________%。（燃油热值为q=4.4×107J/kg）
【答案】 ①. 用电器 ②. 25 ③. 2.06×108 ④. 55
【解析】
【详解】（1）[1]对该车蓄电池充电时，消耗电能转化为化学能，此时蓄电池相当于电路中的用电器。
（2）[2]汽油机的一个工作循环包括4个冲程，飞轮转动2周，做功1次。汽油机的飞轮转速为
3000r/min=50r/s
即1s内该汽油机的飞轮转50r，所以该汽油机1s内对外做功25次。
（3）[3]牵引力做的功为
W机械=Fs=2060N×100×103m=2.06×108J
该蓄电池充满电后储存的电能为
W电=20kW·h=7.2×107J
由于汽车行驶时，蓄电池储存的能量由最大值的30%增大至最大值的80%，所以蓄电池增加储存的电能为
W电′=(80%-30%)×7.2×107J=3.6×107J
l0kg汽油完全燃烧放出的热量为
Q放=mq=l0kg×4.4×107J/kg=4.4×108J
汽车的能量利用率为
17. 将物块a、b置于装水的烧杯中静止时如图所示，b有四分之一的体积露出水面，则b的密度为____________g/cm3；将a从水中拿出并放在b上，若它们处于漂浮状态，则a所受浮力____________（选填“变大”、“变小”或“不变”，下同），容器底部受到的液体压强____________，容器对桌面的压强____________。
【答案】 ①. 0.75 ②. 变小 ③. 变大 ④. 不变
【解析】
【详解】[1]b漂浮，所以有F浮=G，即
ρ水gV排=ρbgVb
由于b有四分之一的体积露出水面，所以，所以
解得
[2]将a从水中拿出并放在b上前，a沉底，浮力小于重力，b漂浮，浮力等于重力；将a从水中拿出并放在b上后，a漂浮，a排开水的体积变小，由F浮=ρ液gV排可知，a受到的浮力变小。
[3]将a从水中拿出并放在b上后，a、b整体处于漂浮状态，受到的总浮力等于a、b的总重力，所以浮力变大，排开水的体积变大，液面升高，由p=ρgh可知，容器底部受到液体的压强变大。
[4]将a从水中拿出并放在b上前后，容器对桌面的压力不变，都等于容器、水和物体的总重力，底面积不变，由可知，容器对桌面的压强不变。
18. 如图所示，电源电压恒为12V，只闭合S，电流表示数为0.2A，电压表示数为U1，只闭合S、S1，电流表的示数为0.24A，电压表示数为U2，且U1∶U2=10∶9，则R1=____________Ω，R2=____________Ω；只闭合S2、S3，电流表示数为____________A；整个电路最大功率为____________W。（可更换电流表量程）
【答案】 ①. 10 ②. 20 ③. 1.6 ④. 26.4
【解析】
【详解】[1][2]只闭合S，电路中三电阻串联，电压表测R1、R3两端的电压，电流表测电路中的电流。由欧姆定律可知，电路中的总电阻为
……①
电压表示数U1为
U1=I1(R1+R3)=0.2A×(R1+R3)……②
只闭合S、S1，电流表的示数为0.24A，电阻R2、R3串联，R1被短路，电压表测R3两端的电压，电流表测电路中的电流。由欧姆定律可知，电路中的总电阻
……③
电压表示数U2为
U2=I2R3=0.24A×R3……④
解①②式得R1=10Ω，又
U1∶U2=10∶9
由③④式得
……⑤
将R1=10Ω代入⑤式得，R3=30Ω；将R3代入③式得，R2=20Ω。
[3]只闭合S2、S3，R1、R3并联，电流表测电路中的电流。由欧姆定律和并联电路电流规律可得，电路中的电流为
故电流表示数为1.6A。
[4]由电路图可知，断开S1，闭合S、S2、S3时，三电阻并联，电路中的电流最大，功率最大，最大功率为
19. 一个密封盒的表面可见两个接线柱、一个定值电阻R1和一个电阻箱R2的旋钮，盒内没有其他用电器。小明想探究R1和R2的连接方式，连接了如图所示的电路，电源电压恒定，做了三次实验，数据记录如表格所示，则：
（1）R1和R2的连接方式是____________联；
（2）该电路的电源电压为____________V，R1的阻值是____________Ω；
（3）第一次实验中，电阻箱R2工作1min产生的热量是____________J。
【答案】 ①. 串 ②. 6 ③. 5 ④. 108
【解析】
【详解】（1）[1]根据表格中的数据可知，三次实验中，变阻器电阻两端的电压不断变化，不是一个定值，而电源电压恒定，可知R1和R2的连接方式是串联。
（2）[2][3]实验过程中，电源电压恒定，则有
代入数据则有
解得
（3）[4]根据可知，第一次实验中，电阻箱R2工作1min产生的热量是
三、解答题（本题共9小题，共50分。解答第27、28题时应有公式和解题过程）
20. 按要求作图（保留作图痕迹）如图所示，请画出入射光线对应的反射光线和大致的折射光线；
【答案】
【解析】
【详解】光反射时，反射光线和入射光线在法线两侧，反射角等于入射角；光从空气中斜射入水中时，折射光线和入射光线位于法线两侧，折射角小于入射角，故作图如下：
21. 请在图中画出压缩的弹簧对拇指弹力的示意图。
【答案】
【解析】
【详解】因为弹簧被向左压缩，弹簧被压缩后想要恢复原状，故对手产生了向右的弹力，如图所示：
22. 如图所示，a图为带开关的三孔插座，开关可控制插座的通断电。请在图b中画出正确的连接方式。
【答案】
【解析】
【详解】开关可控制插座的通断电，说明开关与插座串联，开关接在火线和用电器之间，根据“左孔接零线，右孔接火线，上孔接地线”，作图如下：
23. 探究“冰的熔化特点”实验。
（1）如图甲，没有用酒精灯加热，这样做是____________（选填“可行”或“不可行”）的；
（2）本实验要观察并记录试管内物质在各个时刻的温度和____________；某时刻的温度计示数如图乙所示，为____________℃；
（3）如图丙是探究冰熔化特点时描绘的图像。0至t1时段内的温度变化比t₂时刻后的温度变化快，其主要原因是____________。
【答案】 ①. 可行 ②. 冰的状态 ③. -4 ④. 水的比热容比冰大
【解析】
【详解】（1）[1]直接将装有适量碎冰的试管置于烧杯内的温水中，这样做不仅可以使碎冰受热均匀，而且便于记录各时刻的温度并观察冰的状态，故没有用酒精灯加热也是可行的。
（2）[2]探究“冰的熔化特点”实验，除了观察并记录试管内物质在各个时刻的温度，还要观察冰的状态。
[3]如图乙，温度计的分度值是1℃，液面在0刻度以下第4格，所以读数为-4℃。
（3）[4]取0至t1时段与t2时刻后一段相等时间观察，它们吸热量相等，物质由固态冰变为液态水的过程中质量保持不变，根据可知，水升温比冰要慢，是因为水的比热容比冰大。
24. 探究“通电螺旋管外部磁场方向”的实验。
（1）如图甲所示，螺线管周围的四个小磁针处于静止状态，闭合开关，____________（填数字）小磁针会发生偏转。把电池的正负极位置对调，这样操作是为了探究道电嫘线管外部的磁场方向与____________的关系；
（2）用铁屑代替小磁针继续探究，铁屑的分布情况如图乙所示，说明通电螺旋管外部磁场分布与____________的磁场分布非常相似；
（3）本实验中小磁针的作用与研究做功能否改变物体内能的装置（如图丙）中的____________（选填“空气”或“棉花”）相同。
【答案】 ①. ②④ ②. 电流方向 ③. 条形磁体 ④. 棉花
【解析】
【详解】（1）[1]闭合开关，根据右手螺旋定则，螺线管左端为N极，右端为S极；根据磁极间的相互作用，②④小磁针会偏转。
[2]把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关。
（2）[3]铁屑在玻璃板上的分布与条形磁体的磁场分布相似，故通电螺线管外部的磁场和条形磁体磁场相似。
（3）[4]小磁针的作用是为了显示磁场的存在，研究做功能否改变物体内能实验中，棉花也是为了显示对物体做功能增大物体的内能，作用相同。
25. “探究凸透镜成像规律”的实验。
（1）如图所示，为使像成在光屏中央，需降低光屏的高度，直至光屏的中心位于凸透镜的____________上；
（2）器材调整好后，光屏上出现了一个模糊的“烛焰”轮廓，为使光屏上成清晰的像：
①仅将蜡烛移动到20cm刻度线处即可。则此时光屏上的像是倒立、____________的实像，利用该成像原理可以制成____________。
②若保持图中蜡烛和凸透镜的位置不变，可在蜡烛与凸透镜之间放一个合适的____________眼镜；
（3）该凸透镜的焦距可能是____________。
A.10cm B.15cm C.25cm
【答案】 ①. 主光轴 ②. 缩小 ③. 照相机 ④. 近视 ⑤. A
【解析】
【详解】（1）[1]为使像成在光屏中央，应将烛焰的中心、凸透镜的光心、光屏的中心调节到同一高度上，所以，需降低光屏的高度，直至光屏的中心位于凸透镜的主光轴上。
（2）[2][3]将蜡烛移动到20cm刻度线处，光屏上成清晰的像，则物距为30cm，像距为15cm，物距大于像距，所以成的是倒立、缩小的实像，利用该成像原理可以制成照相机。
[4]若保持图中蜡烛和凸透镜的位置不变，和将蜡烛移动到20cm刻度线处相比，物距变大，则像距变小，像成在光屏左侧，可在蜡烛与凸透镜之间放一个对光有发散作用的凹透镜，使像成在光屏上，所以，应放一个合适的近视眼镜。
（5）[5]根据题意可知
30cm>2f
f<15cm<2f
解得
7.5cm故A符合题意，BC不符合题意。
故选A。
26. 无偿献血是一种崇高行为。在献血前，需检测血液的血红蛋白的浓度是否达标，达标血液的密度比未达标的大检测方法是将血液滴入特定浓度的硫酸铜检测溶液中，如果血液上浮则表示其未达标。
（1）检测溶液的密度应____________恰好达标的血液密度；
（2）为测量该溶液的密度，将两个相同的柱状容器悬挂于轻质杠杆上A、B两点（如图所示），OA=OB调节平衡螺母使杠杆在水平位置平街，并设计了如下两方案：
方案a：在左侧容器中装入深度为h1的水，在右侧容器中加入溶液，并用胶头滴管调节直至杠杆再次在水平位置平衡，测出右侧容器中溶液的深度为h2；
方案b：在左右两侧的容器中分别装入等深的水和溶液，调节悬挂点A、B的位置，直至杠杆在水平位置平衡，并测出OA和OB的长度l1和l2。其中可行的是方案____________，溶液密度的表达式ρ=____________；（用ρ水和测量的物理量符号表示）
（3）若换用底面积较小的容器完成以上实验，____________（选填“能”或“不能”）减小该实验的误差。
【答案】 ①. 小于 ②. a ③. ④. 不能
【解析】
【详解】（1）[1]因为达标血液的密度比未达标的大，且将血液滴入特定浓度的硫酸铜检测溶液中，如果血液上浮则表示其未达标，则说明未达标的血液密度比检测溶液密度小，而达标的血液密度比检测溶液密度大，所以血液放入检测溶液中，未达标的上浮，达标的下沉。
（2）[2][3]根据方案b，根据杠杆平衡条件可得
因为容器质量与液体和水的体积未知，所以无法测出溶液密度；
根据方案a，根据杠杆平衡条件可得
即
故方案a可行。
（3）[4]根据表达式可知，溶液密度与水的密度和水与溶液的深度有关，与容器的底面积无关，若换用底面积较小的容器完成以上实验，液体体积相同时，只是深度变大，不能减小该实验的误差。
27. 如图所示是“探究影响滑动摩擦力大小的因素”的实验。水平桌面上的器材有：弹簧测力计、砝码、水平木板和两块完全相同的木块A、B。三次实验均用弹簧测力计水平拉动木块A做匀速直线运动。
（1）比较甲、乙两次实验可初步得出结论：____________。
（2）比较甲、丙两次实验不能探究滑动摩擦力与接触面积的关系，理由是___________分析可知，丙实验中木块B所受拉力为____________N；
（3）在现有器材的基础上再添加斜面和小车，还可以完成教材中的___________实验。
【答案】 ①. 当接触面粗糙程度相同时，压力越大，滑动摩擦力越大 ②. 没有采有控制变量法 ③. 3 ④. 探究动能与速度的关系
【解析】
【详解】（1）[1]甲、乙两次实验中，接触面粗糙程度相同，乙图中木块对木板的压力较大，乙图中弹簧测力计示数较大，则乙图中木块受到的滑动摩擦力较大，所以，比较甲、乙两次实验可初步得出结论：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（2）[2]甲、丙两次实验中，除接触面积不同外，物体对木板的压力也不同，丙图中压力较大，所以，比较甲、丙两次实验不能探究滑动摩擦力与接触面积的关系，没有采有控制变量法。
[3]丙实验中木块B对木板的压力和甲图中A对木板的压力相同，接触面粗糙程度也相同，所以，丙实验中木块B和甲图中A受到的滑动摩擦力也相同，因此，丙实验中木块B所受拉力为3N。
（3）[4]在现有器材的基础上再添加斜面和小车，可以观察小车从不同高度斜面上滑下时推动木块在水平面移动的距离，所以，还可以完成教材中的探究动能与速度的关系的实验。
28. 现有阻值未知的定值电阻R和额定电压为UL小灯泡L。
（1）甲图为小明用伏安法测Rx电阻的部分电路。其中，电源电压恒为3V，滑动变阻器的铭牌标有“20Ω 1A”；
①用笔画线将电路补充完整，要求：滑片P向B端移动时，变阻器接入电路的电阻变大_________；
②正确连接电路，闭合开关后发现无论怎样移动滑片P，电流表的指针几乎不动，电压表指针明显偏转，其原因可能是____________；
③故障排除后，闭合开关，移动滑片P，当电压表示数为1.6V时，电流表示数如图乙所示为____________A，并记录在表格中；
④小明记录的数据如表所示，分析数据，根据实验测得数据计算Rx=____________Ω（精确到0.1）；
（2）图丙为小红设计的测量灯泡L正常发光时电阻的电路，图中R为电阻箱，R0为阻值已知的定值电阻，恒压电源电压未知。她设计了如下实验步骤，且仅用了三个物理量符号写出了灯泡电阻的表达式，情将步骤补充完整：
①仅闭合S、S1，调节R的阻值，直到____________，记录电阻箱的阻值为R1。
②仅闭合S、S2，____________；
③则RL=____________。
【答案】 ①. ②. 未知电阻断路 ③. 0.2 ④. 8.1 ⑤. 电压表示数为UL ⑥. 保持变阻箱R接入阻值R1不变，读出电压表示数U0 ⑦.
【解析】
【详解】（1）①[1]用伏安法测Rx电阻的实验中，滑动变阻器和电阻串联，电压表并在定值电阻两端，滑片P向B端移动时，变阻器接入电路的电阻变大，说明滑动变阻器接A接线柱，作图如下：
②[2]电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的支路断路，即未知电阻断路。
③[3]故障排除后，闭合开关，由图乙可知，电流表接的是小量程，分度值为0.02A，所以电流表示数为0.2A。
④[4]由数据记录数据，可得四次电阻分别为
所以四次电阻的平均值为
（2）[5]仅闭合S、S1，变阻箱R和灯泡串联，电压表测灯泡L两端的电压。调节R的阻值，直到电压表示数为UL，小灯泡正常发光，记录电阻箱的阻值为R1，则有
……①
[6]仅闭合S、S2，此时R0与变阻箱串联，调节电阻箱R，使电压表示数仍为UL，读出此时电阻箱的阻值R2，则有
……②
[7]由①②得，小灯泡正常发光时的电阻为
29. 如图所示的越野车，整车质量约为3.6t，静止在水平路面上时轮胎与地面的总接触面积约为3000cm2。在某次测试中，该车在平直的公路上5min内匀速行驶了6km。求该车：
（1）测试过程中的行驶速度；
（2）静止在水平路面上时对地面的压强。
【答案】（1）；（2）
【解析】
【详解】解：（1）测试过程中的行驶速度为
（2）静止在水平路面上时对地面的压强为
答：（1）测试过程中的行驶速度为；
（2）静止在水平路面上时对地面的压强为。
30. 如图甲所示为某温度报警模型原理图，电源电压恒定，R2为电阻箱，指示灯L的额定电压为12V，其U-I关系如图乙所示，热敏电阻R1阻值随温度变化的关系如表所示。当电路中的电流达到0.3A时，衔铁被吸下，A、B触点连接，灯变亮。闭合开关S，当温度达到设定的报警温度时，灯开始忽亮、忽暗交替闪烁报警。（电磁铁线圈、衔铁、连杆、触点的阻值均不计）
（1）若将R2调为25Ω，则报警温度为t；当温度恒为t时，电压表示数随时间的变化关系如图丙所示。电路报警且灯较亮时，L与R2两端的电压比为1∶2。求：
①报警温度t____________；
②电源电压____________；
③温度恒为t时，电路工作1min消耗的电能____________；
（2）若想将报警温度调为20℃，且报警过程中灯L较亮时恰好正常发光，则电源电压应调为____________V，且R2应调为____________Ω。
【答案】 ①. 30 ②. 15 ③. 330 ④. 18 ⑤. 10
【解析】
【详解】（1）①[1]甲图中，R1与灯和变阻器串联，电压表测R1的电压，当电路中的电流达到0.3A时，衔铁被吸下，可知此时电压表示数为4.5V，由欧姆定律可知
由表中数据可知，对应的温度为30℃。
②[2]若将R2调为25Ω，则报警温度为t；当温度恒为t时，电压表示数随时间的变化关系如图丙所示，可知此时电压表示数为4.5V时，灯较暗，当温度达到报警温度t时，对应的电流为0.3A，衔铁被吸下，R1短路，灯的电压变大，灯变亮，根据图乙可知，灯较暗时灯的实际电压为3V；已知电路报警且灯较亮时，根据L与R2两端的电压比为1∶2，由分压原理，电阻箱的电阻是灯的电阻的2倍，故此时灯的电阻为12.5Ω；根据图乙，当灯的电压为5V时，通过的灯的电流0.4A，由欧姆定律可知灯的实际电阻为
故可知此时灯的实际电压为5V，电路的电流为0.4A，电阻箱的电压为10V，由串联电路电压的规律，电源电压为
U=5V+10V=15V
③[3]由图丙可知，一个周期为0.3s，灯较亮时的时间为0.2s，灯较暗时的时间为0.1s，温度恒为t时，电路工作1min，即60s，包含200个周期；灯较暗电路的电流为0.3A，较亮时电流为0.4A，电路工作1min消耗的电能
W= W 暗+ W亮 = nP暗t暗 + nP亮t亮 = nUI暗t暗+ nUI亮t亮
故电路工作1min消耗的电能为
W=nUI暗t + nUI亮t =200×15V×0.3A×0.1s+200×15V×0.4A×0.2s =330J
（2）[4][5]若想将报警温度调为20℃，由表中数据可知R1′=40Ω，且报警过程中灯L较亮时恰好正常发光，即灯的电压为12V（根据图乙可知灯的额定电流为0.6A），则电源电压应调为U电源，因已知当电路中的电流达到0.3A时，衔铁被吸下，根据串联电路电压的规律及欧姆定律
U电源=I1×R1′+U灯+I1×R2′
即
U电源=0.3A×R1′+3V+0.3A×R2′
灯正常发光时，根据串联电路电压的规律有
U电源= U额+U2′
根据欧姆定律有
U电源=12V+0.6A×R2′
因电源电压不变，故有
U电源=12V+0.6A×R2′=0.3A×R1′+3V+0.3A×R2′
解之
R2′=10Ω
U电源=18V实验序号
变阻器电阻R/Ω
电流表示数I/A
①
5
0.6
②
10
0.4
③
20
0.3
实验序号
1
2
3
4
U/V
0.8
1.6
2.0
2.8
I/V
0.1
0.24
0.34
温度t/℃
15
20
25
30
35
……
电阻R1/
70
40
25
15
12
