江苏省南京市建邺区2024年中考一模物理试题
展开
这是一份江苏省南京市建邺区2024年中考一模物理试题，文件包含江苏省南京市建邺区中考一模物理试题原卷版docx、江苏省南京市建邺区中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共43页， 欢迎下载使用。
（本卷g取10N/kg）
一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项符合题意）

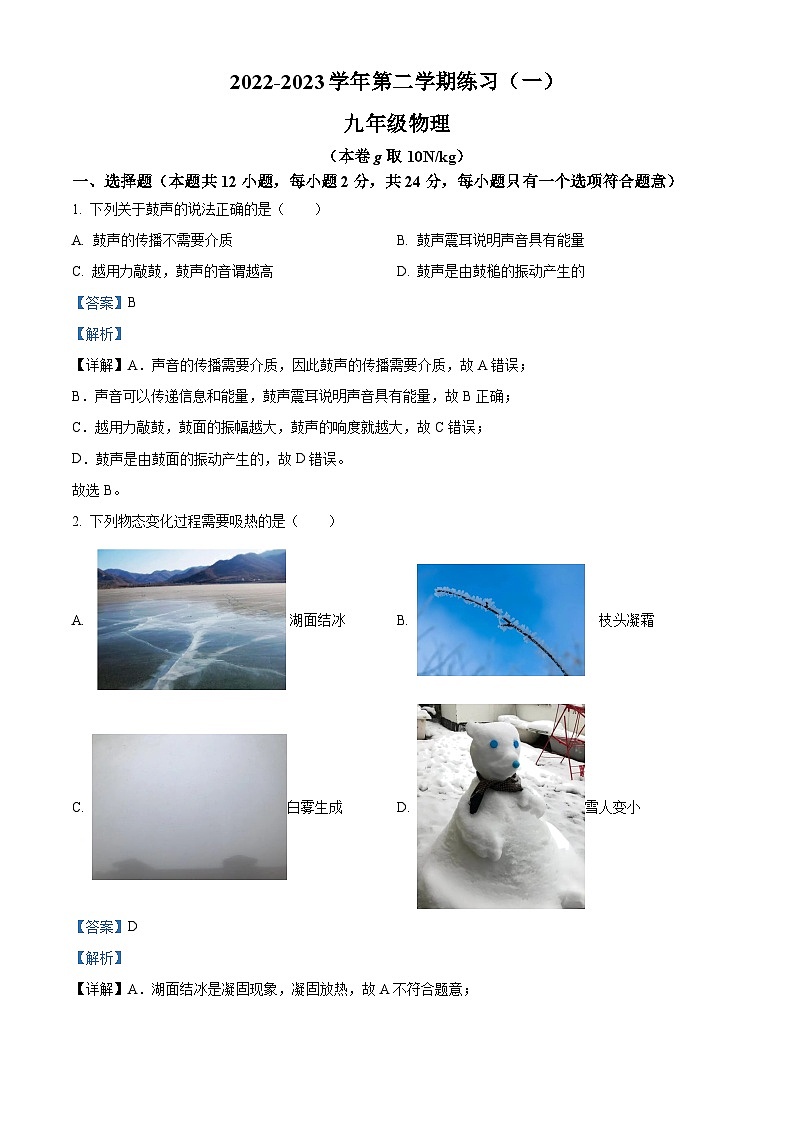

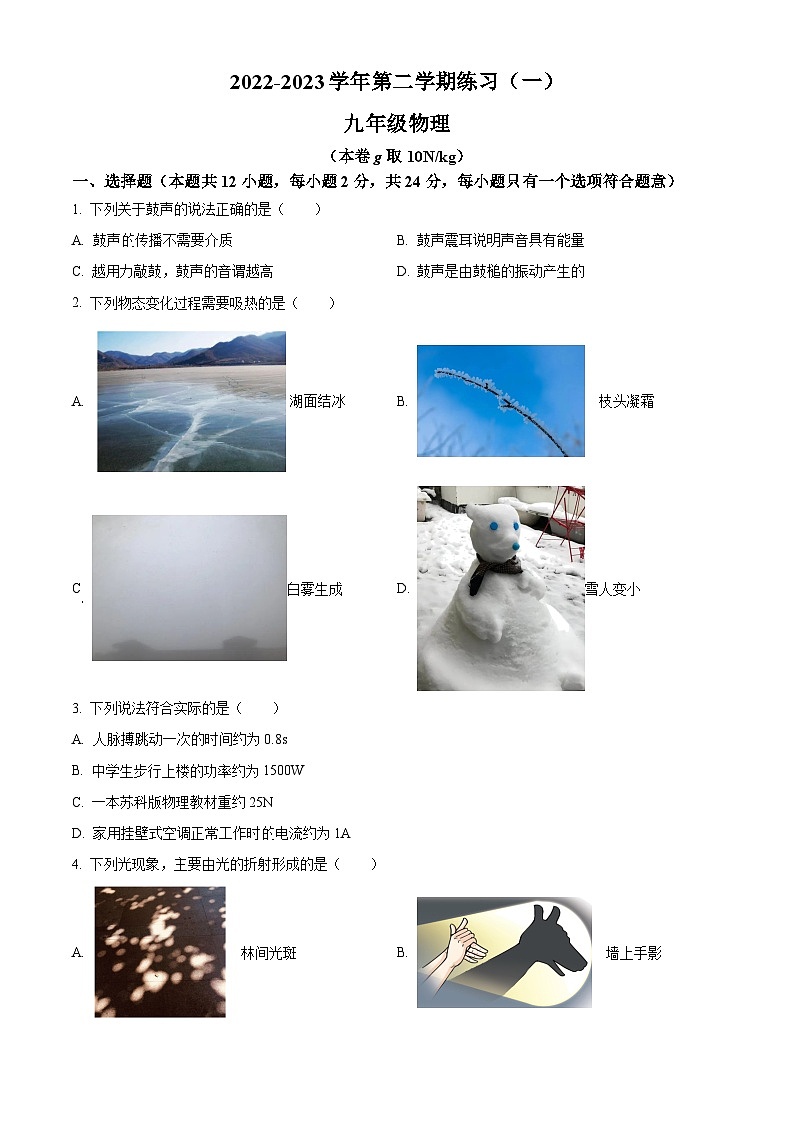

1. 下列关于鼓声的说法正确的是（ ）
A. 鼓声传播不需要介质B. 鼓声震耳说明声音具有能量
C. 越用力敲鼓，鼓声的音谓越高D. 鼓声是由鼓槌的振动产生的
2. 下列物态变化过程需要吸热的是（ ）
A. 湖面结冰B. 枝头凝霜
C 白雾生成D. 雪人变小

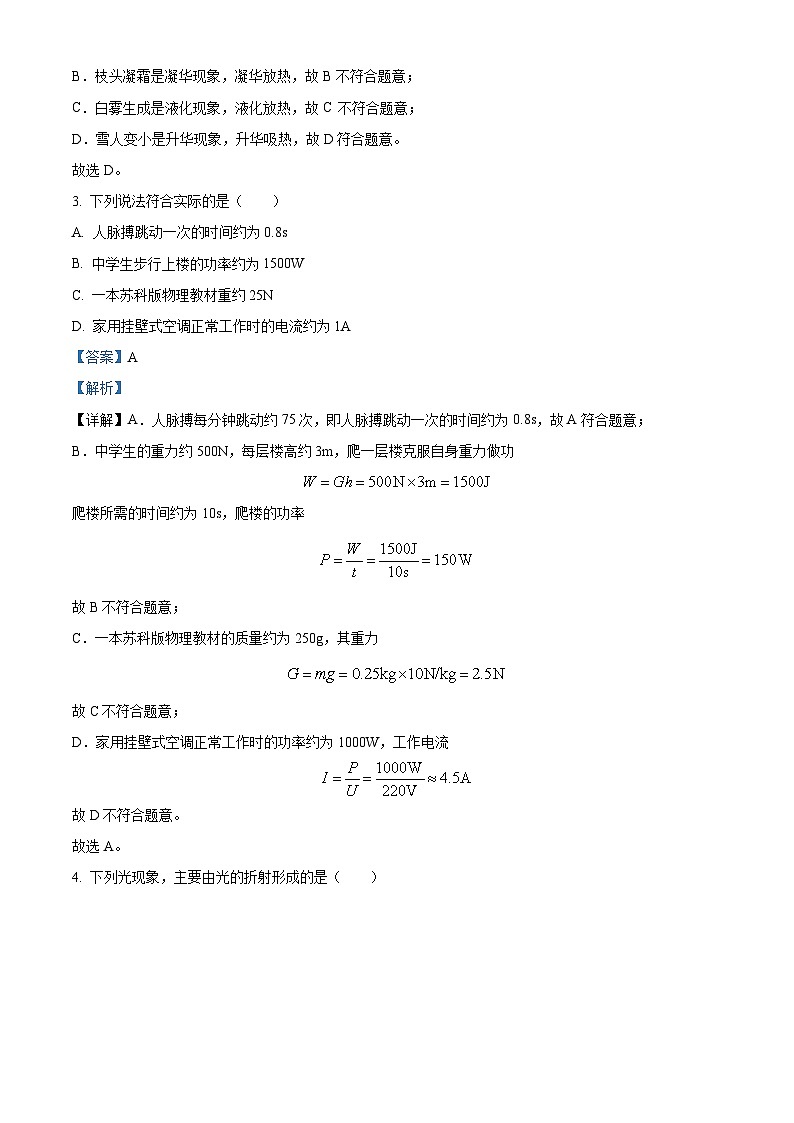

3. 下列说法符合实际的是（ ）
A. 人脉搏跳动一次的时间约为0.8s
B. 中学生步行上楼的功率约为1500W
C. 一本苏科版物理教材重约25N
D. 家用挂壁式空调正常工作时电流约为1A

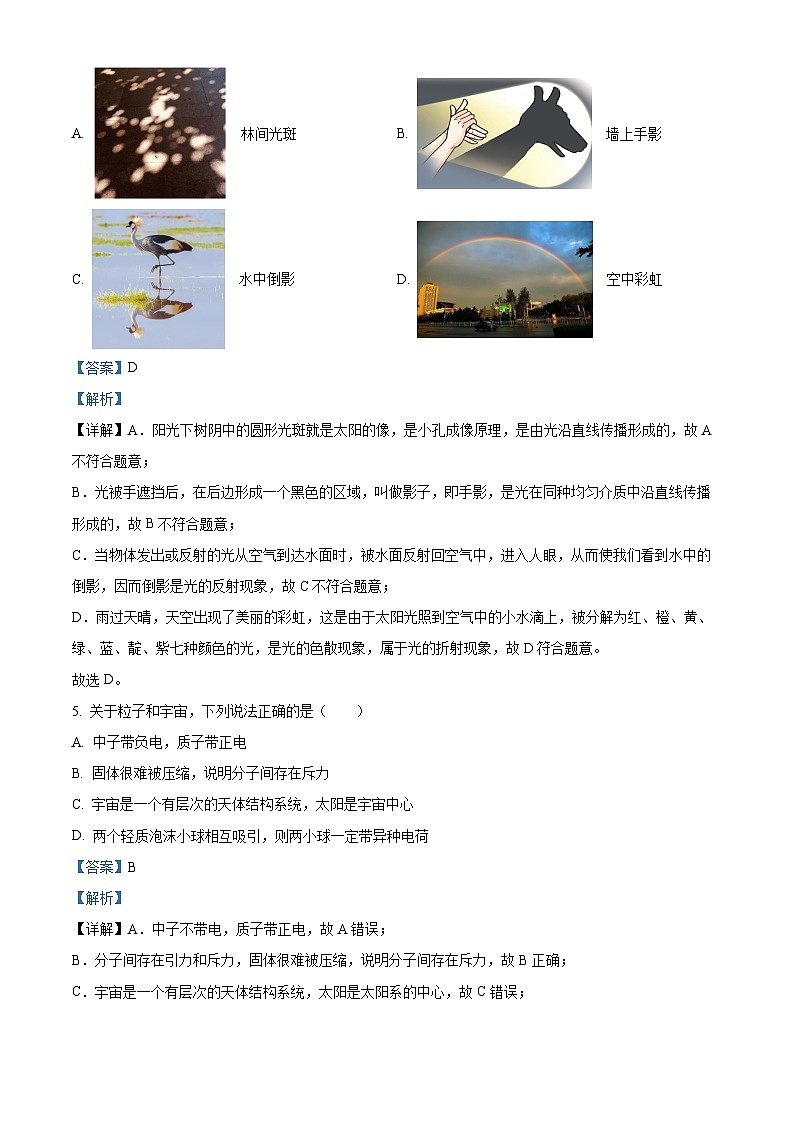

4. 下列光现象，主要由光的折射形成的是（ ）
A. 林间光斑B. 墙上手影
C. 水中倒影D. 空中彩虹

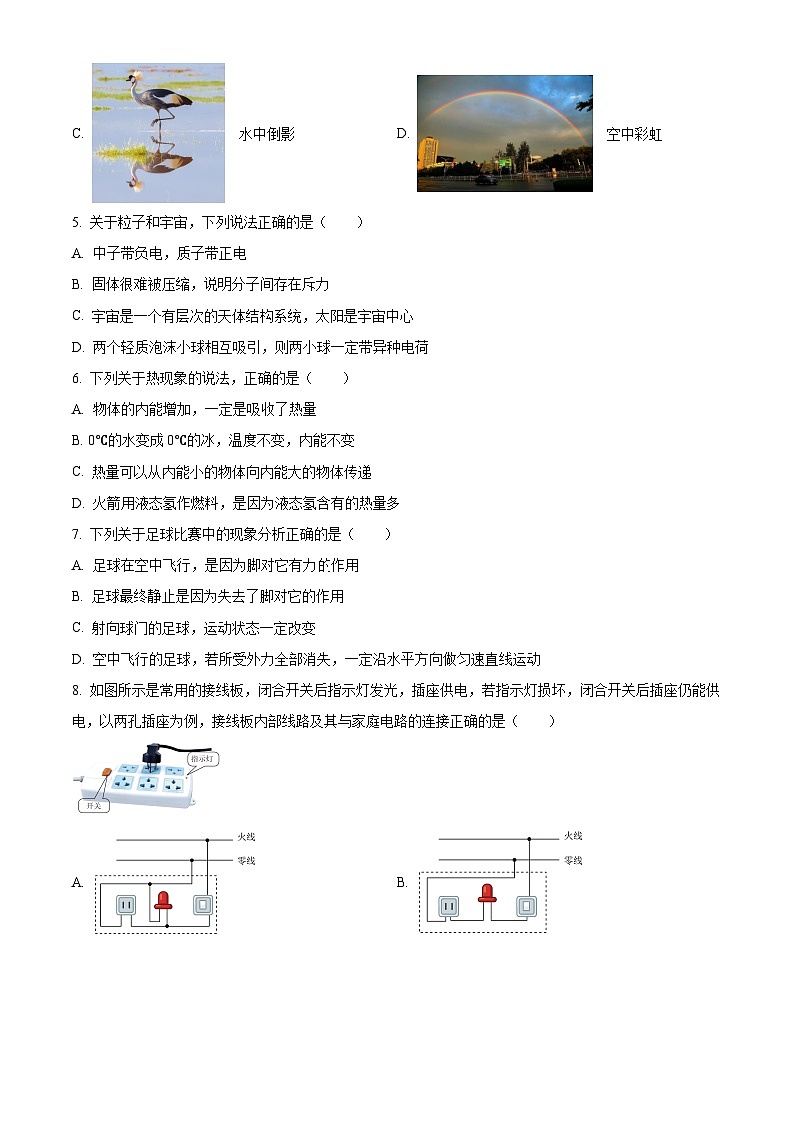

5. 关于粒子和宇宙，下列说法正确的是（ ）
A. 中子带负电，质子带正电
B. 固体很难被压缩，说明分子间存在斥力
C. 宇宙是一个有层次的天体结构系统，太阳是宇宙中心
D. 两个轻质泡沫小球相互吸引，则两小球一定带异种电荷
6. 下列关于热现象的说法，正确的是（ ）
A. 物体的内能增加，一定是吸收了热量
B. 0℃的水变成0℃的冰，温度不变，内能不变
C. 热量可以从内能小的物体向内能大的物体传递
D. 火箭用液态氢作燃料，是因为液态氢含有的热量多
7. 下列关于足球比赛中的现象分析正确的是（ ）
A. 足球在空中飞行，是因为脚对它有力作用
B. 足球最终静止是因为失去了脚对它的作用
C. 射向球门的足球，运动状态一定改变
D. 空中飞行的足球，若所受外力全部消失，一定沿水平方向做匀速直线运动
8. 如图所示是常用的接线板，闭合开关后指示灯发光，插座供电，若指示灯损坏，闭合开关后插座仍能供电，以两孔插座为例，接线板内部线路及其与家庭电路的连接正确的是（ ）
A. B.
C. D.

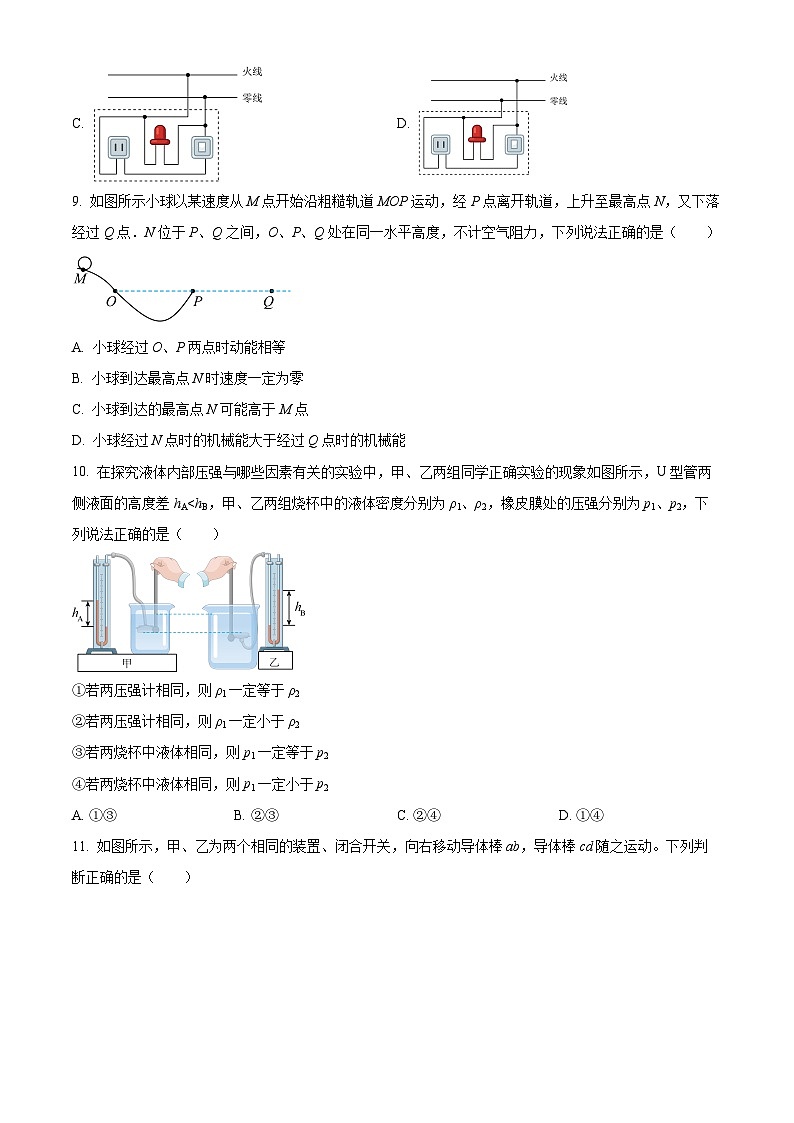

9. 如图所示小球以某速度从M点开始沿粗糙轨道MOP运动，经P点离开轨道，上升至最高点N，又下落经过Q点．N位于P、Q之间，O、P、Q处在同一水平高度，不计空气阻力，下列说法正确的是（ ）
A. 小球经过O、P两点时动能相等
B. 小球到达最高点N时速度一定为零
C. 小球到达的最高点N可能高于M点
D. 小球经过N点时的机械能大于经过Q点时的机械能
10. 在探究液体内部压强与哪些因素有关的实验中，甲、乙两组同学正确实验的现象如图所示，U型管两侧液面的高度差hA
①若两压强计相同，则ρ1一定等于ρ2
②若两压强计相同，则ρ1一定小于ρ2
③若两烧杯中液体相同，则p1一定等于p2
④若两烧杯中液体相同，则p1一定小于p2
A. ①③B. ②③C. ②④D. ①④
11. 如图所示，甲、乙为两个相同的装置、闭合开关，向右移动导体棒ab，导体棒cd随之运动。下列判断正确的是（ ）
A. 甲装置相当于电动机
B. 乙装置的工作原理为电磁感应
C. 若竖直向上移动ab，cd一定会运动
D. 同时对调两磁体的磁极，闭合开关，向右移动ab，cd运动方向不变
12. 如图甲所示电路，电源电压恒定，电流表量程为0~0.6A，小灯泡L的额定电压为2.5V，其I-U图像如图乙所示。闭合所有开关，滑片P位于变阻器R2的最右端时，R2消耗的电功率为P1；只闭合开关S1时，电流表示数为0.2A；只闭合开关S2，移动滑片P，当电路中电流最大时，变阻器R2的滑片P恰好位于中点，此时R2消耗的电功率为P2。若P1:P2=2:1，则下列判断正确的是（ ）
A. 电源电压为6V
B. 电阻R1的阻值为10Ω
C. 变阻器R₂的最大阻值为40Ω
D. 电路允许消耗的最大功率为3W
二、填空题（本题共7小题，每空1分，共26分）
13. 水乃万物之源，生活处处离不开水。
（1）常用温水给发烧的病人擦拭身体，利用了水_______吸热；
（2）通常用水作为冷却剂，利用了水的_______较大；
（3）水电站利用水能发电，水能属于_______（选填“可再生”或“不可再生”）能源。
14. 如图所示是某隧道交通标志牌，其中“80”表示汽车通过该隧道时的行驶速度以行驶的汽车为参照物，该交通指示牌是_______，汽车所使用的北斗导航系统是通过_______传递信息的。
15. 图甲所示是汽油机的_______冲程，该冲程中燃气的内能是通过_______方式改变的．某汽车发动机的能量流向如图乙所示，完全燃烧0.7kg的汽油，输出的有用功为_______J，废气带走的能量最多能使_______kg的水升高10℃。[q汽油=4.6×107J/kg，c水=4.2×103J/(kg·℃)]
16. 用细线将重为4N的物块挂在竖直放置的弹簧测力计下，将其体积的五分之一浸入水中时测力计的示数为3N，此时物块所受浮力为_______N；剪断细线，物块静止时处于_______（选填“漂浮”、“悬浮”或“沉底”）状态．若将该物块轻轻放入水平桌面上装满某液体的溢水杯中，放入前后溢水杯对桌面的压强不变，则物块静止时，排开液体重为_______N，该液体密度ρ的范围为_______。
17. 如图所示为履带式吊车将重为6×104N的挖掘机从河道内吊出的情景。OB为吊臂，CA为液压杆，F1为液压杆对吊臂的作用力。当挖掘机静止时，吊臂B端受到竖直向下的总拉力为6.2×104N。
（1）静止在图示位置的吊臂可看作_______杠杆；
（2）吊臂B端和吊钩上都装有滑轮，此时用4×104N的拉力F₂将挖掘机匀速提升1m用时10s。此过程中；F2所做有用功为_______J，F₂的功率为_______W，滑轮组的机械效率为_______；
（3）已知吊车质量（不包含动滑轮、吊钩与钢丝绳）为15t，履带前后端E、F相距8m，此时吊车重心在EF正中，竖直吊绳到履带前端E的距离也为8m。为防止翻车，保持如图所示的吊臂长度和角度不变，该吊车可吊重物的最大质量为_______t。以下操作可能引起翻车的是_______，应避免。
A．缓缓缩短吊绳 B．缩短液压杆 C．缩短吊臂
18. 如图所示电路，电源电压恒定，当开关S1、S2断开，S3闭合时，电流表示数为0.2A，电压表示数为2V；当开关S1、S2闭合，S3断开时，电压表示数为6V，此时电流表示数为_______A．则该电路的电源电压为_______V，电阻R1在前后两电路中各工作2min产生的电热之比为_______。
19. 图甲所示为水箱温控电路，控制电路电压18V。热敏电阻RT置于温控箱内，其阻值随温度变化关系如图乙所示。电磁铁线圈电阻为20Ω，通电后产生的吸引力F与控制电路中电流I的关系如图丙所示。当吸引力F≥4.5N时衔铁被吸下，当F≤3N时衔铁被释放。
（1）加热器的两个接线柱应分别与_______（选填“A、B”或“C、D”）相连；
（2）若设定水温低于40℃自动加热，则加热器停止加热时的水温为_______℃；
（3）要使停止加热温度在55℃~80℃之间可调，变阻器R的最大阻值至少为_______Ω。
三、解答题（本题共9小题，共50分，解答第27、28题时应有公式和解题过程）
20. 在图中，画出物体AB通过平面镜所成的像A'B'。
21. 如图所示，易拉肆斜立在水平桌面上，此时易拉罐的重心在图中的虚线上，请标出易拉罐的重心O并画出其受力示意图。
22. 如图，闭合开关，小磁针静止在通电螺线管正上方．请在图中相应位置标出通电螺线管的N极和电源的正极。
（ ）
23. 在“观察水的沸腾”实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，数据如下表：
（1）第3min时温度计示数如图所示为_______℃；
（2）若继续加热，第9min时水的温度应为_______℃；
（3）要验证沸腾的条件，接下来应_______（选填“继续”或“停止”）加热，观察现象。
24. 在“探究凸透镜成像规律”的实验中，蜡烛、透镜和光屏的位置如图甲所示时，光屏上呈清晰的像。
（1）此透镜的焦距为_______cm，保持图甲中蜡烛位置不动，将透镜移至60cm刻度线处，移动光屏，可以在光屏上呈倒立、_______的实像，生活中的_______应用了这一原理；
（2）若蜡烛和透镜的位置如图乙所示，则人眼在_______（选填“1”、“2”或“3”）处能观察到蜡烛放大的像；
（3）图丙中a、b分别为某同学发生视力缺陷前、后眼球的示意图，该同学应该佩戴_______透镜进行矫正。
25. 在测量图甲所示酒精消毒液密度的实验中。
（1）第一组同学用托盘天平和量筒进行测量．
①测出消毒液和瓶的总质量，读数如图乙所示，为_______g
②将瓶中的一部分消毒液倒入量筒，测出消毒液的体积，如图丙所示；
③测出__________的质量为39.4g；
④消毒液的密度为___________kg/m3。
（2）第二组同学没有使用量筒也测出了消毒液的密度。
①测出消毒液和瓶的总质量m1，并在液面处做标记；
②倒出适量消毒液，测出瓶和剩余消毒液的质量m2；
③往瓶中补水直至标记处，测出此时瓶和液体的总质量m3；
④消毒液的密度ρ=___________（用所测物理量的符号表示，水的密度用ρ水表示），
（3）分析第二组同学的实验操作，由于分子间存在空隙会导致所测密度_________。
26. 如图所示为用同一木块做“探究影响滑动摩擦力大小的因素”的实验。
（1）实验中应用弹簧测力计在水平面上沿水平方向拉木块做_______运动；
（2）比较甲、乙两次实验得到初步结论，下列实例主要应用了此结论的是________；
A．压路机碾子的质量很大 B．汽车的轮胎有很多花纹
C．自行车刹车时用力捏手闸 D．载重汽车装有很多车轮
（3）图乙实验中多次改变砝码质量，重复实验，记录数据，作出木块受到的滑动摩擦力f与木块对木板的压力F的关系图像为图丁中的①；仅将木板换成图丙中的某材料，重复上述实验，则得出的和F的关系图像可能为图丁中的_______（选填“①”“②”或“③”）；
（4）用上述器材完成“探究阻力对物体运动影响”的实验，需要把研究对象换为_______，井添加玻璃板和_______。
27. 用铅笔可以完成许多实验。
（1）如图甲所示，用刻度尺测量出铅笔的长度为_______cm；
（2）如图乙所示，水平桌面上固定的两支平行铅笔上放有两个乒乓球，向两球中间吹气，两球相互靠近，这说明流体的_____________；
（3）如图丙所示，手压笔尖，手指感觉疼，这说明物体间力的作用是_______，手指所受弹力是_______形变产生的。
28. 测量小灯泡正常发光时电阻的实验如图甲所示。小灯泡的额定电压U额=3.8V，滑动变阻器的规格是“50Ω2A”，电源电压U恒为9V。
（1）请用笔画线代替导线，将电路补充完整_______；
（2）闭合开关，电流表和电压表均无示数，仅将b导线从灯泡右侧接线柱改接到电流表的“-”接线柱上，发现只有电压表的示数变大，若电路中只有一处故障，则故障可能是_______；
（3）排除故障后，闭合开关，向_______移动滑片P直至小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为_______Ω（保留一位小数）；
（4）小明利用图甲的实验器材，添加电阻箱R0和单刀双掷开关S1也测出了该灯正常发光时的电阻，电路如图丙所示。将电阻箱的阻值R0调为10Ω后，进行了如下操作：
①闭合开关S，S₁接_______，调节滑动变阻器的滑片P使电压表示数为U额；
②仅将S₁改接另一端，记录电压表示数U1。
则小灯泡正常发光时的电阻RL=_____________（用物理量的符号表示）；
（5）在小明实验的基础上，若要通过多次测量来减小误差，下列操作可行的是_______。
A．仅将电阻箱的阻值调为5Ω，重复步骤①②
B．仅将电阻箱的阻值调为20Ω，重复步骤①②
C．仅将滑动变阻器和电阻箱位置互换，重复步骤①②
D．完成步骤①时，将电压表示数调为2V，再完成步骤②
29. 我国承建的印尼高铁试运行成功，预计下月通车，列车空载质量为600t。
（1）列车运行前，车头上的雷达向正前方发出激光，3×10-7s后接收到障碍物反射回的激光信号，求障碍物与列车的距离；
（2）空载列车停在水平轨道上时，若轨道的总受力面积为1.5m2，求此时轨道所受压强。
30. 图甲是小明设计的身高测量仪原理图，电源电压恒定，电压表量程为0~15V，电流表量程为0~0.6A，定值电阻R0=10Ω，电阻丝R阻值为100Ω，其阻值与长度成正比，滑片P随身高的变化竖直上下移动且接触良好，闭合开关S后，身高h1=160cm的小华站在踏板上时电压表示数为3V，滑片P恰好在R的中点；身高h2=184cm的小明站在踏板上时电流表示数为0.5A。
（1）求电源电压_______；
（2）求该测量仪能够测量的最大身高_______；
（3）为使测量结果更准确，应在_______表的表盘上标注身高刻度。
（4）为使测量仪的量程达到最大，小明利用原有器材，保持电表量程不变，仅将定值电阻R0换为电阻箱，设计了图乙中a、b两种方案（仅电表未画出）。a中电阻箱阻值R1=20Ω，b中电阻箱阻值R2=30Ω，改进后的装置能使电表示数随身高的增加而增大，且滑片P位于某端时电表正好满偏，请将乙图中两种方案的电路图补画完整_______。时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
97
98
98
98
98
