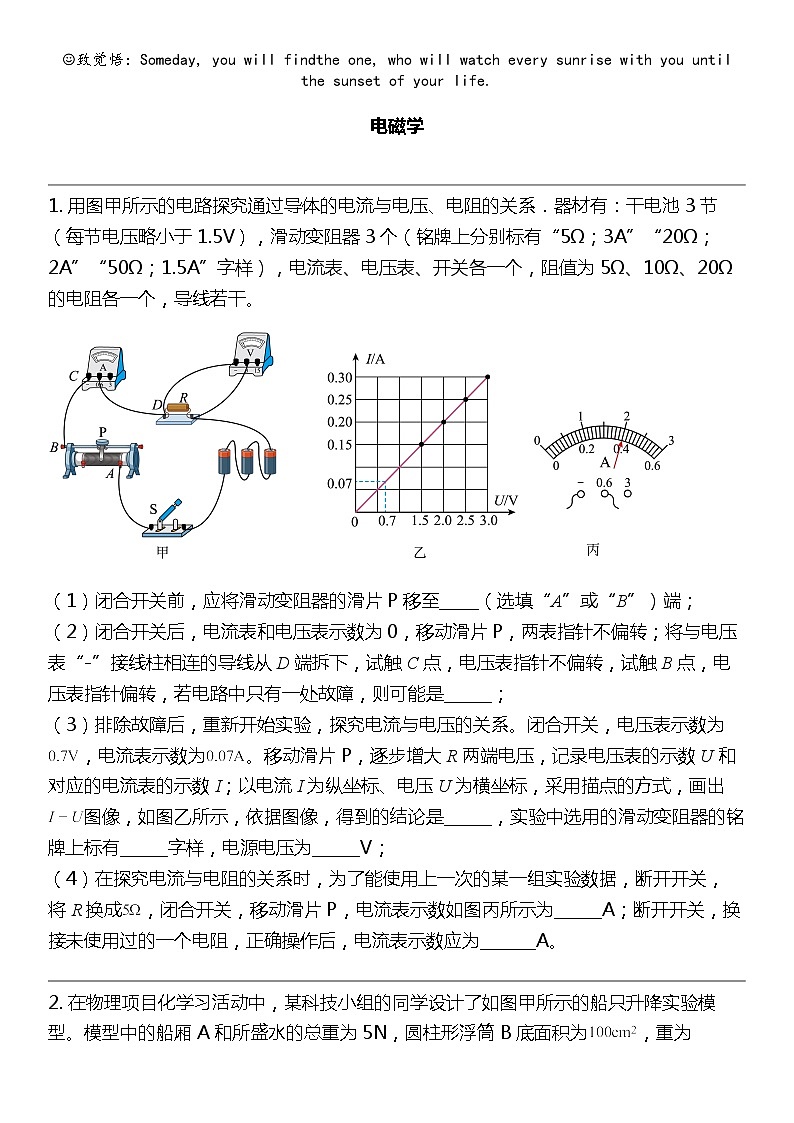

2024北京中考名校密题：物理最后冲刺30题-电磁学

这是一份2024北京中考名校密题：物理最后冲刺30题-电磁学，共18页。

1. 用图甲所示的电路探究通过导体的电流与电压、电阻的关系．器材有：干电池3节（每节电压略小于1.5V），滑动变阻器3个（铭牌上分别标有“5Ω；3A”“20Ω；2A”“50Ω；1.5A”字样），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω的电阻各一个，导线若干。

（1）闭合开关前，应将滑动变阻器的滑片P移至_____（选填“A”或“B”）端；
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转；将与电压表“-”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是______；
（3）排除故障后，重新开始实验，探究电流与电压的关系。闭合开关，电压表示数为，电流表示数为。移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I；以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出图像，如图乙所示，依据图像，得到的结论是______，实验中选用的滑动变阻器的铭牌上标有______字样，电源电压为______V；
（4）在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，将R换成，闭合开关，移动滑片P，电流表示数如图丙所示为______A；断开开关，换接未使用过的一个电阻，正确操作后，电流表示数应为_______A。
2. 在物理项目化学习活动中，某科技小组的同学设计了如图甲所示的船只升降实验模型。模型中的船厢A和所盛水的总重为5N，圆柱形浮筒B底面积为，重为18N。电路中电源电压恒定，为定值电阻，压敏电阻（表面绝缘，厚度不计）固定于容器C底部，上表面积为，阻值随所受水的压力变化关系如图乙所示。关闭排水阀，向C中注入适量水后关闭进水阀，装置静止时，测得C中水深为20cm，B浸入水中的深度为7cm（未浸没），闭合开关S，此时电流表示数；再次打开进水阀，向C中缓慢注入一定质量的水，浮筒B上升，使A下降30cm，稳定后电流表示数。若不计绳重和摩擦，水的密度，g取10N/kg，求：
（1）B浸入水中的深度为7cm时所受的浮力；
（2）动滑轮的重力；
（3）C中水深为20cm时阻值；
（4）电路中电源电压值。

3. 热爱物理的小光同学在家制作了一个简易台秤，用来测物体质量。内部电路如图甲所示，电源电压为18V，定值电阻R0为30Ω，电阻R为力敏电阻，其阻值与所受压力的变化情况如图乙所示，电压表的量程为0～15V，电压表的表盘被改装为台秤的示数。他在该台秤上放置一个底面积为200cm2、重为5N的足够深的柱形薄壁容器，用轻杆将一个质量为3kg的物体A（不吸水）固定于容器内正上方，物体A为高10cm、底面积为150cm2且质量分布均匀的长方体。现向容器中注水直到水面刚好与物体A的下表面相平，如图丙所示，此时台秤的示数为2.5kg。求：
（1）在保证电路安全的情况下，该台秤所能称量物体的最大重力为多少N；
（2）在图丙中，水对容器底的压强为多大；
（3）若将图丙中的长方体A左、右两侧沿竖直方向各切掉总体积的六分之一，并将切掉的部分放入容器浸没于水中，水面静止时电压表示数为多少？
4. 如图所示是某物理兴趣小组设计的“电子浮力秤”的原理图。托盘质量30g，与质量不计的滑片P相连，并一起上下自由滑动（滑动过程中的摩擦力忽略不计，托盘底部始终保持水平，且托盘、弹簧不与电路连通）。圆柱形浮筒A底面积为100cm2，高为10cm，密度为0.12g/cm3，漂浮在底面积为300cm2，装有足够深的水的容器中。托盘与浮筒A用质量不计的轻质弹簧相连，且控制弹簧只能在竖直方向上形变，弹簧的形变量与受到的外力成正比，受到1N的外力时形变量为1cm。BC是一根长为16cm的阻值均匀的电阻丝，最大阻值为16Ω，电源电压恒为4.5V，电压表量程为0～3V。当托盘中不放物体时，闭合开关S，调节容器中水量，使滑片P正好位于R最上端，读出电压表示数为0.9V。求：
（1）定值电阻R0的阻值为多少？
（2）托盘中不放物体时，浮筒A的下表面受到水的压强是多大？
（3）若要保证整个电路的安全，“电子浮力秤”所能称量物体的最大质量为多少g？
5. 如图，小明设计的“电子浮力秤”由浮力秤和电路两部分构成。浮力秤中托盘与圆柱形塑料浮筒M通过硬质绝缘细杆固定连接，整体漂浮在装有足够深水的柱形薄壁容器中，且只能竖直移动。托盘的质量40g；M高20cm，底面积为100cm2，质量为160g；容器的底面积为300 cm2。电路中R是滑动变阻器的电阻片（阻值均匀），长8cm，最大阻值16Ω；电源电压恒为4.5V；电压表量程为0~3V。托盘通过滑杆带动滑片P上下移动。托盘中不放物体时，调节水量，使滑片P正好位于R最上端，闭合开关S，电压表示数为0.9V（不计滑片、滑杆、细杆的质量，忽略摩擦阻力。工作中水不溢出）。求
（1）浮筒M的密度；
（2）R0的阻值：
（3）托盘中不放物体时，M浸入水中的深度；
（4）该“电子浮力秤”的称量。

6. 某电热管R1的标识模糊不清，只剩有“220V，**A”字样。为了测出该电热管的额定电流，将它接入如图甲的电路。电路中电源电压恒定不变，电流表量程为0~0.6A，滑动变阻器R2标有“120Ω，0.5A”。测量并画出电压表示数U与电流表示数I的图象，如图乙。求：
（1）当电流为0.2A时，滑动变阻器接入电路的阻值；
（2）电热管的额定电流；
（3）滑动变阻器消耗的最小功率。
7. 如图所示，电源电压恒定，R1、R2是定值电阻，A、B是滑动变阻器R的两个端点，当S、S1、S2都闭合，滑片P位于A端时，电路消耗的总功率为3W；只闭合S、S1，滑片P位于AB的中点时，电压表示数为4V，电流表示数为I1，滑动变阻器消耗的功率为P1；只闭合S、S2，滑片P位于B端时，电压表示数为2V，电流表示数为I2，滑动变阻器消耗的功率为P2，已知P1：P2=1：2（各元器件均在安全工作范围），下列计算结果正确的是（ ）

8. 如图甲所示为小允同学设计的创新“测温”电路，电源电压恒定，为定值电阻，电压表V的量程为，电流表A的量程为；R为热敏电阻，其电阻值随温度的变化情况如图乙A图线所示。求：
（1）测量温度为时热敏电阻R的阻值；
（2）闭合开关S，当测温为，电流表A的示数为；测温为时，电流表A的示数为，则电路中电源电压；
（3）闭合开关S，将热敏电阻R换成如图乙B图线特点的热敏电阻，为保证电路电表安全，其它条件不变，“测温”电路可测量的最低温度。

9. 在如图所示的电路中，电阻R1=10欧姆，R2=4欧姆，R3=6欧姆，R4=3欧姆，电压U=12伏特，且保持不变。如在a、b间接一电阻，使流过R3的电流为零，则R的阻值为_____；如在a、b间接一电压表，其读数为_____伏特：如在a、b间接一电流表，其读数为_____安培。（电压表、电流表的内阻对电路的影响可以忽略）
10. 物理兴趣小组设计了一台电子秤，利用电压表示数显示物体质量大小（不计托盘的质量），其电路如图甲所示。电源电压为6V保持不变，电压表量程为0-3V，压敏电阻其阻值R与所受压力F的关系如下表所示。闭合开关，当压敏电阻上未放物体时，电压表示数为1V。求：
（1）R0的电阻值；
（2）该电子秤能测量的最大质量；
（3）该电子秤还可以显示水面高度变化。如图乙所示，长方体A、B通过细绳与杠杆MON连接，O为支点，MO∶NO=2∶1。长方体A的密度为1.2g/cm3，底面积为50cm2，高30cm；且底部刚好与水面接触；长方体B重10N，底部与电子秤接触。不计绳重、杠杆重、杠杆与支点的摩擦，杠杆始终在水平位置静止。为保证电子秤安全，水面上升的最大高度为多少cm?
11. 如图甲是小能同学设计的“探究电流与电阻的关系”的实验电路图，已知电源为3节新的干电池，电流表的量程为，电压表的量程为，定值电阻若干，滑动变阻器的阻值范围是。

（1）连接电路时开关应该______________（选填“断开”或“闭合”）；闭合开关前，电流表指针如图乙所示，原因是电流表______________；
（2）在实验中，先接入的定值电阻，调节滑动变阻器到某一位置，观察到电流表的指针位置如图丙，此时R两端电压是______________V；保持定值电阻两端电压不变，用代替接入电路，应将滑动变阻器的滑片从上一个位置向______________（选填“左”或“右”）滑动；
（3）通过收集实验数据，得到如图丁所示的坐标图线，进一步得出结论：导体两端电压一定时，流过导体的电流与导体的电阻成______________（选填“正”或“反”）比；本实验多次实验的目的是______________；

（4）现有4个定值电阻的阻值分别为，保持第（2）问中的定值电阻两端电压不变，利用现有的实验器材，小能发现其中阻值为______________的定值电阻无法完成该实验；小能在电路中串联一个定值电阻，便能顺利完成这4次实验，改装后电路如图戊所示，则的取值范围是______________。
12. 随着“围炉煮茶”的走红，小西准备用家里的煮茶器与朋友共同品茶。图甲是小西家里的煮茶器，表中是它的部分参数，图乙是它的加热电路的原理图，只有R0是加热电阻。为了实现多档位加热和保温功能，小西找来了定值电阻R1和R2，将煮茶器的加热电路改造成图丙所示电路，使电热丝R0可以分别以额定功率的100%、64%和25%在高、中、低三挡工作。求：
（1）R0在中温挡的功率；
（2）R2的阻值；
（3）若在实际电压为200V的电路中只有煮茶器一个用电器工作，且煮茶器处于低温挡工作状态，求图丁所示的电能表在11min内转过的圈数。
13. 如图所示，电源电压恒为9V，R2=50Ω，滑动变阻器R3最大阻值为12Ω。当滑动变阻器R3的滑片调至最右端，S1、S4闭合，S2、S3断开时，电流表A1的示数为1.8A，求：
（1）R1的阻值为多少；
（2）S1、S2、S3、S4闭合时，当滑动变阻器的滑片位于中点时，电流表A的示数为多少；
（3）若用电阻箱R替换电压表V1，电压表V2所选量程为0~3V，电流表A、A1所选量程均为0~0.6A，当电阻箱调到某一阻值R0，滑动变阻器的滑片P移到合适位置以保证电路安全，闭合开关S4，断开开关S1、S2、S3，移动滑动变阻器的滑片，使电流表和电压表均能达到最大值，则电阻箱的最大值和最小值分别是多少？
14. 如图所示，电源电压恒定。灯泡L标有“6V 3.6W”（灯丝电阻不变）。只闭合S、S3，滑片P移到某一位置时，灯泡L的实际功率，此时电压表示数为15V，则电源电压为______V。闭合S、S2，断开S1、S3，若用定值电阻R3替换灯泡L，R3消耗的功率为P1；若用定值电阻R3替换定值电阻R2，R3消耗的功率为P2。已知P1∶P2=1∶4，R2∶R3=3∶1，定值电阻R1=20Ω。则在图中，只闭合S、S2，R2消耗的功率为______W。
15. 如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。在保证电路安全的情况下，下列说法不正确的是（ ）
16. 图甲是某型号热敏电阻Rt的阻值随温度t变化的图像（已做近似处理）。图乙是用Rt做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6 V~1.2 V之间调节，R0为100Ω的定值电阻。该电路工作原理是∶将Rt放入待测温度处，闭合开关，调节电源电压，使电路中电流保持2mA不变，可直接从温度计表盘上得出待测温度。下列说法正确的是（ ）
17. 用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R0为定值电阻，滑动变阻器R的滑片可移动的最大距离为18 cm，滑动变阻器R的电阻丝的阻值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑动变阻器R的滑片移动的方向和距离可能为（ ）

18. 如图所示电路中，R1、R3是定值电阻，R2是滑动变阻器，最大值为R0，a、b为两端端点，电源电压为12V且保持不变。当开关S、S1闭合，滑片距b端为ab总长度的三分之二时，R1两端电压为U1，变阻器R2的功率为P2；当开关S、S2闭合，滑片移到b端时，R2两端电压为U2'，电阻器R3的功率为P3。已知：R1︰R3=2︰1，U1︰U2'=8︰9，P3=0.9W，则R1︰R0=_________，P2大小为_________W。
19. 综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0~0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。
（1）虚线框内接线柱“1”应与______（选填“2”或“3”）连接；
（2）闭合开关，弹簧处于原长状态时，R0消耗的功率多大______？
（3）弹簧的伸长量与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大______？
（4）甲图中若去掉电流表，用一只电压表（量程0~3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升______%；
（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R0的阻值应不小于______Ω。
20. 小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（ ）
21. 图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）( )
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？( )
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程做匀速直线运动处理）。( )
22. 如图所示，电源两端电压保持18V不变。闭合开关S，把变阻器的滑片先后移到A点和B点时，滑动变阻器消耗的电功率均为P1=2W，前后两次电流之比为1∶2（滑片在B点时变阻器接入电阻为RB，A点为变阻器的中点）。电路中的滑动变阻器滑片从A到B滑动的过程中，电压表V1、V2示数变化量分别为和，。则 R1∶ R2=__________；RA∶RB=_______ ；滑动变阻器的最大阻值为________欧。
23. 两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“2.5V”和“3.8V”字样。
（1）图甲是小明测量小灯泡L1电功率时连接的实物图；
①请用笔画线代替导线，将图甲中的实物电路连接完整______；
②电路连接正确后，闭合开关，小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填序号）；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
③问题解决后，移动滑片P，记录多组数据，绘制成如图乙所示的I-U图像，由此可知小灯泡的额定功率是______W；
（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率；
①闭合开关S，S1接______，将滑动变阻器R1的滑片P移至最左端，调节电阻箱使电压表的示数为3.8V；
②闭合开关S，S1接______调节滑动变阻器R1的滑片P，使电压表的示数仍为3.8V；
③保持滑动变阻器R1的滑片P不动，将电阻箱的调为0，读出电压表的示数U1，再将电阻箱调为10Ω，记为R0，读出电压表的示数U2；
④小灯额定功率的表达式为______（用U额、U1、U2、R0表示）；
⑤为了更简单地测出小灯泡的额定功率，只需将______和______互换位置。
24. 用如图甲所示电路“探究通过导体的电流与电阻关系”的实验。提供的器材有：电压可调电源，4个定值电阻（阻值分别是10Ω、15Ω、20Ω、30Ω）、滑动变阻器（20Ω，0.5A）、电压表、电流表、开关以及若干导线。
（1）请你用笔画线代替导线，将图甲中的电路连接完整（要求滑片向右滑动时，滑动变阻器连入电路的电阻变大，且导线不能交叉）；( )
（2）实验时，闭合开关，发现电流表无示数，电压表示数较大接近电源电压，则故障可能为 ___________；
（3）排除故障后，电源调至某一电压进行实验，当接入10Ω的定值电阻后，移动滑片，电流表示数如图乙所示，记录此时电流表示数为 ___________A；保持滑动变阻器滑片位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，此时应将滑动变阻器的滑片向 ___________移动（选填“左”或“右”），直到电压表示数回到 ___________V，更换电阻重复实验，分析实验，可以得到的结论是：___________；
（4）电源电压调为6V，其它器材不变，为顺利完成4次实验，定值电阻两端的电压需要控制在 ___________范围内；
（5）另一组的同学将定值电阻更换为小灯泡，在电源电压未知、定值电阻R0已知的情况下，利用如图丙测出额定电压为3.8V小灯泡的额定功率。实验步骤如下：
A．闭合S1、断开S2，调节滑动变阻器滑片使电流表示数为，灯正常发光；
B．闭合S2、断开S1，保持滑动变阻器滑片不动，读出电流表示数为I1；
C．P额=___________。（用已知量和测量量表示）
25. 如图甲所示为自制简易电热水器的工作原理图。其控制电路电源电压恒为6V，电磁铁线圈电阻不计，为热敏电阻，其阻值随温度变化的规律如图乙所示。热敏电阻和工作电路中的三只电阻、、均有绝缘保护且置于储水箱中（产生的热量不计）。其中，。闭合开关S、，当控制电路中电流达到15mA时，电磁铁的衔铁被吸下，水箱内水温恰为75℃，工作电路的功率变为220W，此后水温逐渐下降；当控制电路中电流小于等于10mA时，衔铁被释放。
（1）衔铁吸下后，工作电路中的电流为______A；
（2）衔铁释放时水箱中的水温( ) ；
（3）该热水器加热时，将50kg的水温度升高4℃，用时6min，该热水器的加热效率( ) 。（保留一位小数）[]

26. 为了检测传送带上的物体是否超长，某小组设计了如图所示的装置。接a，控制电路启动，电路中电源电压恒为，激光发射器发出的激光不被物体遮挡时能够照射到光控开关。线圈中无电流时，触点C接通，线圈中电流时，吸下衔铁，触点D接通。工作电路中电源1电压恒为。热敏材料受热弯曲后断开电路，红灯、绿灯（两灯电阻都恒定）均不亮时，光控开关断开，传送带停下，方便取下超长物体。光控开关被绿光照射时闭合。根据以上文字及图表中信息，回答问题：
（1）绿灯正常发光时的电阻多大？( )
（2）将阻值调整为，红灯亮时，至少通电多少秒，热敏材料会发生弯曲？( )这段时间内，灯消耗电能____________J。
（3）光控开关被激光照射时，处于____________（选填“闭合”或“断开”）状态。
（4）调试时，电源2电压恒为，断开，拨至b处，调节直至电流表示数为。
（5）根据以上信息，为设定物体长度不超过，传送带的速度应调为____________。
（6）为减小设定长度，正确方法有____________。
A．减小 B．增大 C．减小 D．减小传送带速度
27. 如图甲所示是一款深受消费者认可的家用多功能锅，它能实现高温､中温和低温三种加热功能，图乙是它的铭牌，图丙是它的内部电路简图。[c锅=4.0×103J/（kg·℃）]
（1）处于低温档时，电路中电流为多少？
（2）求该多功能锅处于高温档时的额定功率；
（3）不计热量损失，某次实际使用中温挡将质量为3kg､初温为20℃的一锅粥升至84℃需要25分钟，求此时家庭电路的实际电压。
28. 如图所示是育才中学学生在创造节做的水位测量仪，可以根据电流表的示数读出容器中水的深度。薄壁圆柱形容器底部固定一定滑轮，轻质细绳绕过定滑轮固定在高、底面积为的圆柱体B的下端。细线另一端绕过固定在天花板上的两个定滑轮固定在重为12N的柱型物块A的上端，A放置在压敏电阻R的中间，压敏电阻R的阻值随着压力的变化情况如图乙所示。在如图甲所示的电路中，压敏电阻R与阻值为10Ω的定值电阻R0串联，电源电压恒为3V。图甲中B的上表面恰好与容器中水面齐平，此时物块A对压敏电阻R的压力恰好为0N。（不计滑轮与轴之间的摩擦）求：
（1）当物块A对压敏电阻R的压力为0N时，电流表的示数为多少A？
（2）物块B的密度为多少？
（3）已知薄壁圆柱形容器的底面积为1000cm2，打开阀门k放水，从水面和物块B上表面相平到电流表示数为0.2A时，容器对桌面的压强减少了多少Pa？
29. 如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（ ）
30. 重庆一中某科技兴趣小组设计了一款压力测量器，其工作原理图如图甲所示，定值电阻，是阻值为的均匀电阻丝，其上下端点A、B之间距离为，M和N是两个轻质导体，M和滑片P相连接，N固定于下方，MN之间连接有一根轻质弹簧，弹簧形变量与所受压力大小关系如图乙所示：压力为0时，弹簧处于自然伸长状态，此时滑片P在电阻丝的A端，电流表和电压表的量程分别是、，忽略M、N和弹簧的电阻。
（1）当M所受压力为时，电流表的示数为，则电源电压是多少V?
（2）该装置可检测的最大压力为多少N?
（3）在某一次检测当中发现，从开始缓慢增加压力，当其中一个电表示数先达到其最大量程的时，再继续增加压力，两电表的示数都不再发生变化，当压力增大至以后，两电表示数又继续变化，经该学习小组的同学分析，发现是AB间的某段电阻丝出现了短路现象，请通过计算判断发生短路的电阻丝长度为多少cm？同时在出现该故障后，该装置能够测量的最大压力变为了多少N?
打印为PDFA．电流表示数I1、I2之比为2︰1
B．电路消耗的最小功率为0.5W
C．定值电阻R2的阻值为36Ω
D．滑动变阻器R的最大阻值为18Ω
压力F/N
0
1
2
3
4
…
7
8
9
压敏电阻R/
50
45
40
35
30
…
15
10
5
容积/L
1.5
额定电压/V
220
额定功率/W
1100
A．
B．电源电压U=18V
C．R1的阻值为24Ω
D．开关均闭合，R2的变化范围为8~24Ω
A．温度计表盘上显示30°C时，电源电压为0.68 V
B．该热敏电阻温度计的测温范围为2.5°C~40 °C
C．该电路Rt允许接入的阻值范围为200Ω~520Ω
D．该电路中Rt工作时功率范围为1.2 mW~2.4 mW
A．向左移动7cm
B．向左移动6cm
C．向右移动5cm
D．向右移动4cm
A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器
热敏材料信息
电阻
（恒定不变）
质量
比热容
特性
短时间内温度上升（或更高）时，会发生弯曲（通电时不考虑热损失）；假设传送带上放上相邻两个物体的时间间隔内，热敏材料恢复形变，降至室温。
A．若L1、L2同时发光，②③不能是同种电表
B．若②③是电流表，L1、L2正常发光，②③两表的示数相同
C．若①②都是电流表，L2一定不发光
D．若①③是电压表，L2可能会发光
