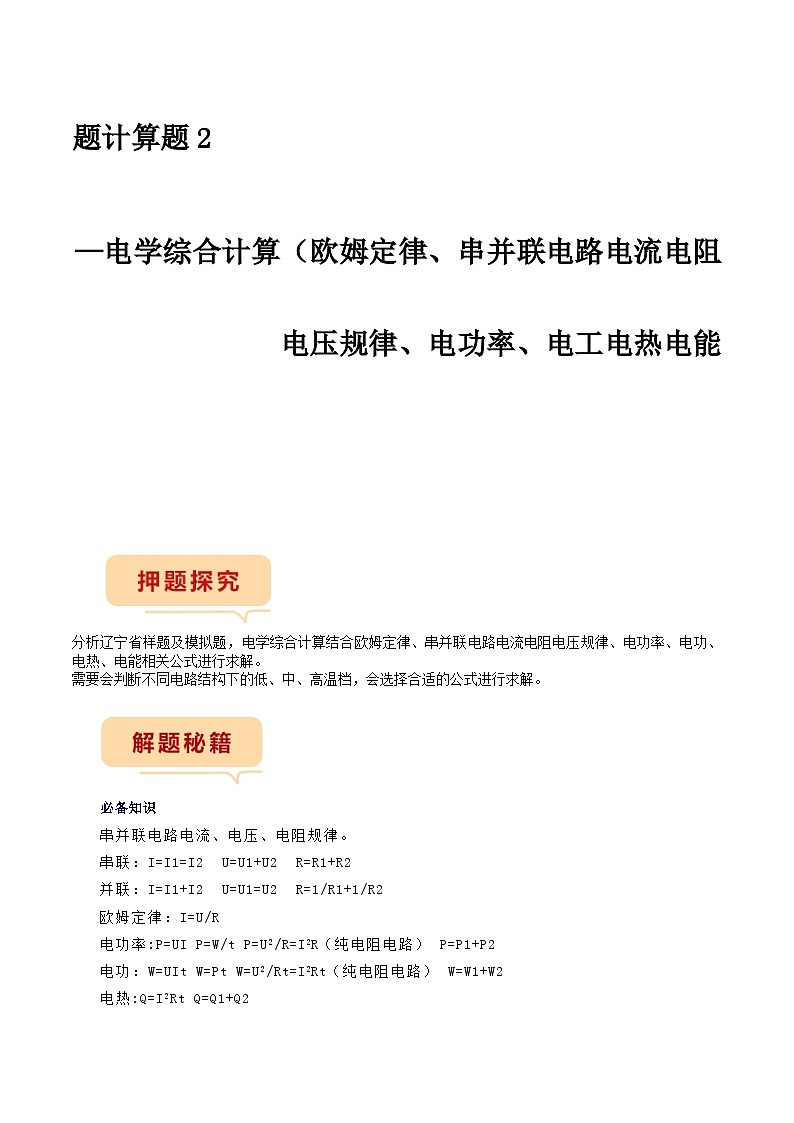

押题计算题2—电学综合计算-备战2024年中考物理临考题号押题（辽宁专用）

这是一份押题计算题2—电学综合计算-备战2024年中考物理临考题号押题（辽宁专用），文件包含押题计算题2电学综合计算欧姆定律串并联电路电流电阻电压规律电功率电工电热电能原卷版docx、押题计算题2电学综合计算欧姆定律串并联电路电流电阻电压规律电功率电工电热电能解析版docx等2份试卷配套教学资源，其中试卷共70页， 欢迎下载使用。


分析辽宁省样题及模拟题，电学综合计算结合欧姆定律、串并联电路电流电阻电压规律、电功率、电功、电热、电能相关公式进行求解。
需要会判断不同电路结构下的低、中、高温档，会选择合适的公式进行求解。
必备知识
串并联电路电流、电压、电阻规律。
串联：I=I1=I2 U=U1+U2 R=R1+R2
并联：I=I1+I2 U=U1=U2 R=1/R1+1/R2
欧姆定律：I=U/R
电功率:P=UI P=W/t P=U2/R=I2R（纯电阻电路） P=P1+P2
电功：W=UIt W=Pt W=U2/Rt=I2Rt（纯电阻电路） W=W1+W2
电热:Q=I2Rt Q=Q1+Q2
电能:E=W=Q（纯电阻电路）
解题技巧
同一个电源电压下，根据P=U2/R，电阻越大，电功率越小；电阻越小，电功率越大，温度越高，挡位越高。串联电路电阻大于并联电路电阻，所以当电路变为并联电路时，总电阻最小，电功率越大，是高温档；反之串联电路总电阻最大，电功率最小，是低温档。

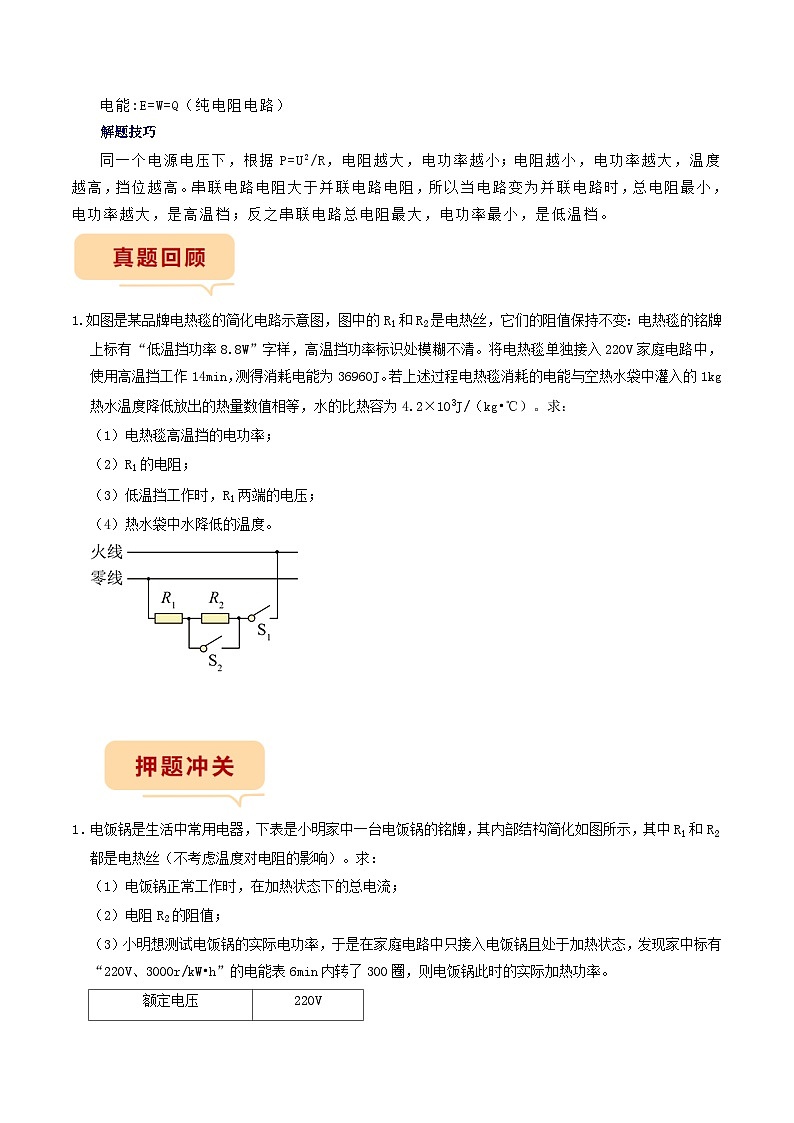

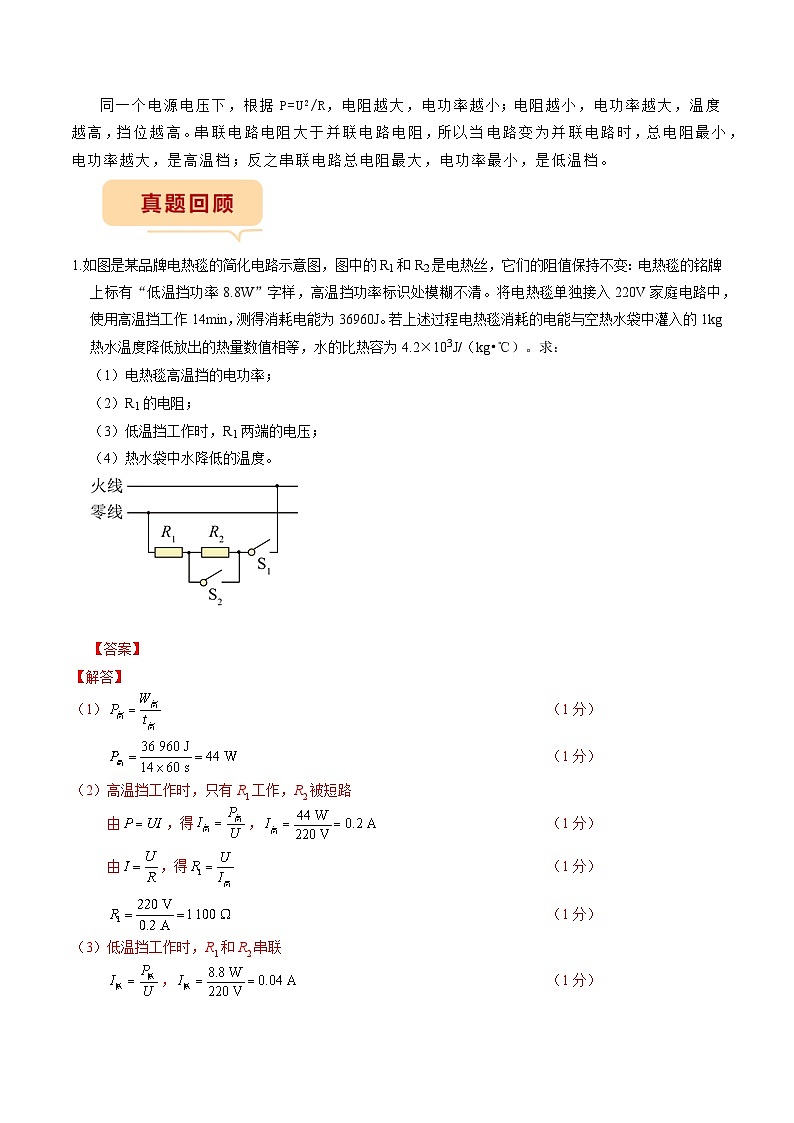

1.如图是某品牌电热毯的简化电路示意图，图中的R1和R2是电热丝，它们的阻值保持不变：电热毯的铭牌上标有“低温挡功率8.8W”字样，高温挡功率标识处模糊不清。将电热毯单独接入220V家庭电路中，使用高温挡工作14min，测得消耗电能为36960J。若上述过程电热毯消耗的电能与空热水袋中灌入的1kg热水温度降低放出的热量数值相等，水的比热容为4.2×103J/（kg•℃）。求：
（1）电热毯高温挡的电功率；
（2）R1的电阻；
（3）低温挡工作时，R1两端的电压；
（4）热水袋中水降低的温度。

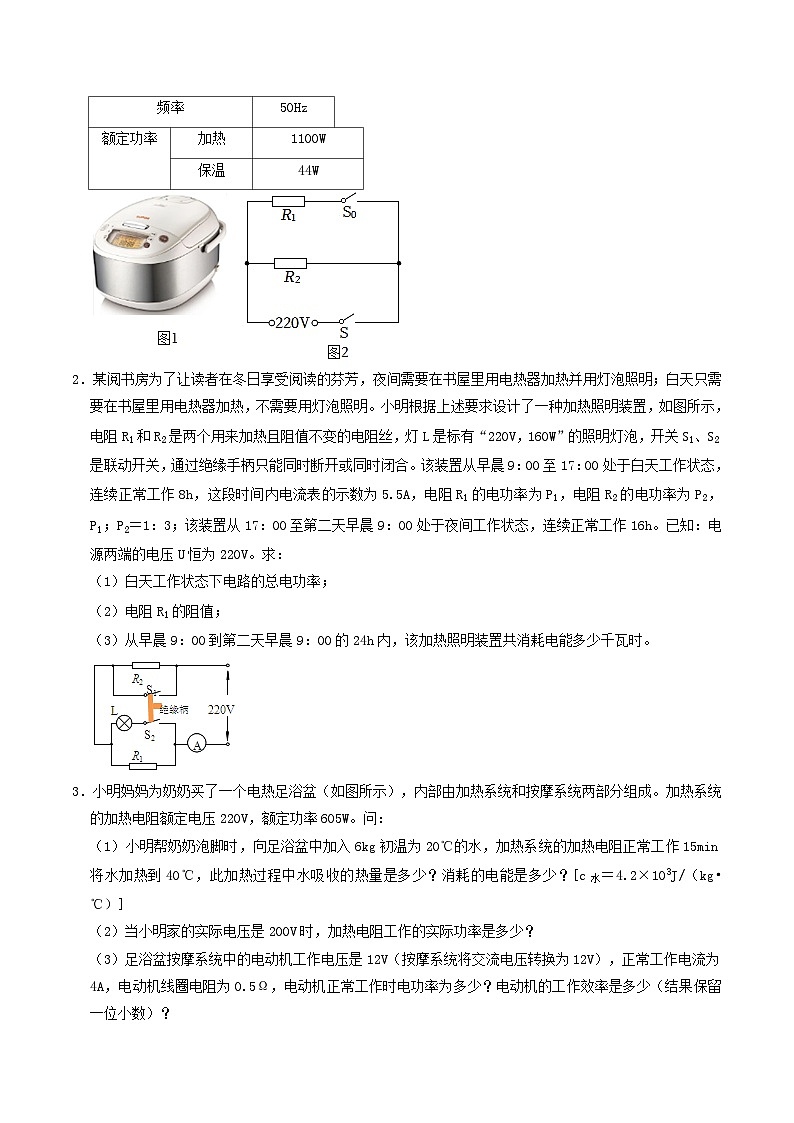

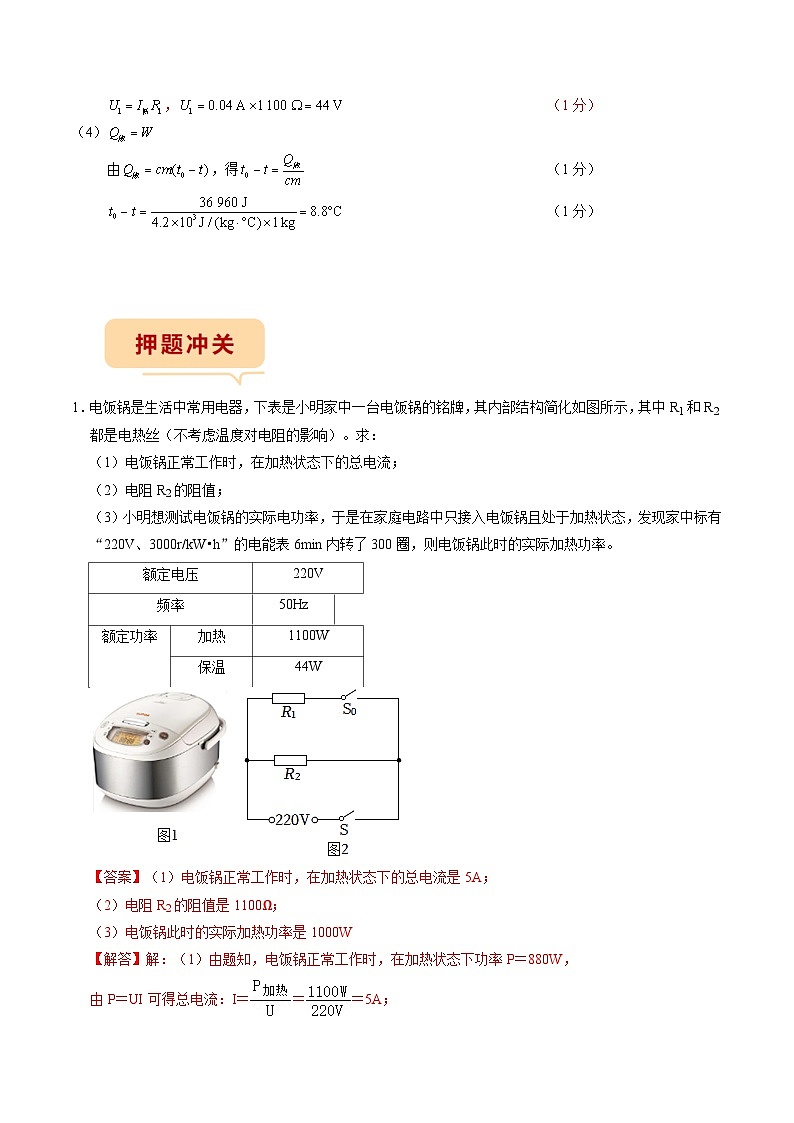

1．电饭锅是生活中常用电器，下表是小明家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。求：
（1）电饭锅正常工作时，在加热状态下的总电流；
（2）电阻R2的阻值；
（3）小明想测试电饭锅的实际电功率，于是在家庭电路中只接入电饭锅且处于加热状态，发现家中标有“220V、3000r/kW•h”的电能表6min内转了300圈，则电饭锅此时的实际加热功率。
2．某阅书房为了让读者在冬日享受阅读的芬芳，夜间需要在书屋里用电热器加热并用灯泡照明；白天只需要在书屋里用电热器加热，不需要用灯泡照明。小明根据上述要求设计了一种加热照明装置，如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V，160W”的照明灯泡，开关S1、S2是联动开关，通过绝缘手柄只能同时断开或同时闭合。该装置从早晨9：00至17：00处于白天工作状态，连续正常工作8h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，P1；P2＝1：3；该装置从17：00至第二天早晨9：00处于夜间工作状态，连续正常工作16h。已知：电源两端的电压U恒为220V。求：
（1）白天工作状态下电路的总电功率；
（2）电阻R1的阻值；
（3）从早晨9：00到第二天早晨9：00的24h内，该加热照明装置共消耗电能多少千瓦时。
3．小明妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压220V，额定功率605W。问：
（1）小明帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]
（2）当小明家的实际电压是200V时，加热电阻工作的实际功率是多少？
（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），正常工作电流为4A，电动机线圈电阻为0.5Ω，电动机正常工作时电功率为多少？电动机的工作效率是多少（结果保留一位小数）？
4．如图甲为一款电热水壶，其加热原理如图乙所示，电热水壶有加热和保温两个挡位。电热水壶的额定电压为220V，R1、R2均是发热电阻，其中R2＝506Ω。电热水壶在加热挡工作时电功率为1100W。求：
（1）R1的阻值；
（2）当开关置于“2”时，电热水壶1min消耗的电能。
5．小明家买了一个家用电吹风，如图（甲）所示，其简化电路如图（乙）所示。主要技术参数如表所示：
求：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）电吹风电热丝的额定电功率为多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（电热丝的电阻保持不变，计算结果只取整数位）
6．养生壶是一种用于养生保健的可以烹饮的容器，其类似于电热水壶。如图是某款养生壶加热部分电路原理图。已知电源电压为220V保持不变，加热电阻丝R1、R2的阻值均为88Ω。通过调节开关S1、S2可以实现低温、中温、高温三挡的切换。
（1）通过分析推理判断：当开关S1、S2分别位于什么状态，养生壶处于中温挡。
（2）当养生壶处于低温挡工作时，通电2min该养生壶消耗的电能为多少焦耳？
（3）请计算出该养生壶处于低温、中温、高温三挡工作时的电功率大小之比。
7．在如图甲所示的电路中，定值电阻R0的电流﹣电压关系图像如图乙所示。当开关S闭合时，电流表的示数为0.2A，电压表的示数为3.8V；求：
（1）L两端的电压？
（2）灯泡L的实际功率及它工作100s所消耗的电能？
（3）若灯泡的发光效率为10%，则它工作100s转化的光能E是多少J？
8．如图甲所示，电源电压为8V，定值电阻R0＝20Ω，R为滑动变阻器，规格为“30Ω，22A”。
（1）当S、S2闭合，S1断开，且P位于滑动变阻器的b点时，求电流表的示数；
（2）小灯泡的额定电压为6V，图乙是小灯泡电流随电压变化的图像。当S、S1闭合，S2断开时，调节变阻器的滑片，使电流表示数为0.4A。求：1min内变阻器R消耗的电能；
（3）要使电路中的总功率最小，请指出开关S、S1、S2开闭情况和滑片P的位置，并求此时电路的最小功率。
9．小明家有一款电热桌垫如图甲，查看说明书发现：该电热桌垫由24V电源供电，发热部分由R1、R2两根电热丝组成，通过调温开关控制不同的挡位，其原理电路如图乙所示，已知电热桌垫处于高温挡时功率为60W，R1阻值为48Ω，不考虑温度对电阻的影响。求：
（1）当开关S与d、c接线柱连接时，电热桌垫处于高温挡，通过R1的电流；
（2）R2的电阻；
（3）若电热桌垫的原理电路图如图丙所示，电路元件及电源电压不变，当开关S1闭合、S2断开时，消耗的电功率。
10．如图甲所示为挂烫机工作原理图。挂烫机正常工作电压为220V，电热丝R2的阻值为48.4Ω，水箱最多装水0.2kg，挂烫机在高温挡和低温挡工作时的电功率之比为5：2。求：
（1）电热丝R1的阻值；
（2）挂烫机在高温挡工作时，将水箱中0.2kg的水从20℃加热到100℃所用的时间[不计热量损失，水的比热容c＝4.2×103J/（kg•℃）]；
（3）小明把电路原理图改为乙图，也设有两个挡位。已知熔断器允许通过的最大电流为7A，请判断乙图电路是否合理，通过计算说明原因。
11．家庭广泛使用多挡位电热水器，如图甲为某一款多挡位电热水器，盛水50L，内部简化电路如图乙所示，调节开关时电热水器分为低温挡、中温挡和高温挡。已知电热水器的额定电压220V，低温挡额定电功率为1100W，中温挡额定电功率为2200W，R1＜R2，设热水器工作时的电阻值不变。[c水＝4.2×103J/（kg•℃）]
（1）当只有S1闭合时，电热水器正常工作时的电流是多少？
（2）求R2的阻值是多少？
（3）用高温挡工作半小时，电流做功多少？
12．图甲是一款恒温箱的内部原理电路图。工作电压220V，电热丝R0的阻值为44Ω；控制电路的电源电压为8V，继电器线圈的电阻R1＝10Ω，滑动变阻器（调温电阻）R2的最大阻值为130Ω；热敏电阻R3的阻值随温度T变化的关系如图乙所示。R0和R3均置于恒温箱中，闭合开关S，当继电器线圈中电流达到50mA时，继电器的衔铁会把弹簧片吸到左边，右边工作电路断电，停止加热。
（1）求加热时经过R0的电流。
（2）当最高控温设置在60℃时，求停止加热时滑动变阻器的电功率。
（3）若该恒温箱的加热效率为80%，求利用恒温箱把1kg的牛奶从20℃加热到60℃所需要的时间。[忽略R3通电发热对恒温箱的影响，牛奶的比热容c＝2.5×103J/（kg•℃），结果精确到1s]
13．某款电热饮水机具有加热和保温两挡，额定电压为220V。图甲是其电路原理图。S0为温控开关，R1、R2为电热丝（阻值不变），该饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示。求：
（1）饮水机处于保温挡阶段消耗了多少度电？
（2）饮水机处于高温挡时，通过R1的电流；
（3）R2的阻值。
14．如图所示为一种水箱的温控加热装置原理图。图中控制开关的通断由控制电压U2控制，R1为调温器，可设定不同温度，进而影响电热器的工作状态，达到温控作用。R2为热敏电阻，用于探测水的温度，其阻值与水温关系如下表所示。已知电热器R0标有“220V 1100W”字样，温控装置的电源电压U恒为12V。
（1）求电热器R0正常工作时的电流？
（2）求电热器R0正常工作5min产生的热量？
（3）当R1接入电路中的阻值为8Ω，水箱中的水被加热到80℃时温控开关自动断开，求R2的电功率？
（4）保持温控电源及控制电压U2都不变，小明想把水箱中的水加热到洗热水澡用，请通过计算说明他应怎样调节调温器R1的阻值？
15．如图甲所示，这是小明在实践活动中观察到的一种新工具——电热切割刀。了解其工作原理后，他和同学们用电压恒为12V的学生电源、若干导线、开关和两个阻值均为6Ω的电阻丝R1、R2（其阻值均不随温度的变化而变化）成功自制了一把电热切割刀，电热切割刀的原理如图乙所示，具有高、低温两挡。求：
（1）低温挡工作时通过的电流；
（2）高温挡的电功率；
（3）同学们使用高温挡切割1min，电路产生的热量。
16．如图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，如图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图像如图丙所示。求：
（1）电饭煲运行在高温挡时，电路中的总电流；
（2）R2的阻值；
（3）0～30min电饭煲产生的总热量。
17．电饭锅一般是由锅体、电热元件、温度控制和定时装置等组成，使用起来清洁卫生，没有污染，省时省力。如图甲是小明家购买的新型电饭锅，铭牌如表所示，其内部结构简化如图乙所示，其中R1和R2均为电热丝（不考虑温度对电阻的影响）。小明家电能表型号如图丙所示。求：
（1）电饭锅正常工作时，在加热状态下的总电流；
（2）电阻R1的阻值；
（3）仅电饭锅通电且处于加热状态时，电能表转盘5min内转了210圈，此时电饭锅的实际加热功率。
18．某品牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。S是热水器的功率选择开关，可选择高、低两种加热功率，R1、R2都是发热电阻器且电阻不变。主要的技术指标如表：
（1）当热水器在高档正常工作时，求此时电路中的电流；
（2）高温挡加热时，将一满箱水温度从30℃加热到74℃，用时35min，求该电热水器在高温加热状态时的效率；
（3）当S拨至2时。电热水器单独工作3min，可使表盘上标有“3200revs/（kW•h）”字样的电能表闪烁160次，求此时电热水器两端的实际电压。
19．如图是某家用电吹风的简化电路，主要技术参数如表所示，在电吹风正常工作情况下，求：
（1）吹冷风时，通过电动机的电流（结果保留1位小数）；
（2）吹热风时，1min消耗的电能；
（3）电热丝的电阻。
20．如图和下表是从某电热饮水机说明书上收集到的信息。当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态。为了测量它加热时的实际功率，小涵同学断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水加热7.5min，家中标有“1200r/kW•h”字样的电能表转盘转过120转（r）。不考虑温度对阻值的影响，根据以上信息，求：
（1）电阻R1的阻值（不考虑温度对阻值的影响）；
（2）饮水机加热时的实际电压；
（3）当电路处于保温状态时，若通过电阻R1的电流为2A，则电阻R2的阻值为多大？
21．小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，R1、R2均为电热丝，且阻值不随温度变化。当开关S闭合，开关S1拨至a处为加热挡，开关S1拨至b处为保温挡。求：
（1）该电烤箱在额定保温功率下工作时的电流？
（2）电热丝R2的阻值？
（3）将其电路改成如乙图所示电路，通电10min，整个消耗电能最少为多少J？
22．如图1是一种石墨烯暖手袋，它使用移动电源供热，免去装入热水的麻烦，电热转化效率极高。其产品参数和电路图如图2所示，求：
（1）高温挡电流是多大；
（2）电阻R1的阻值是多大；
（3）某传统电热水袋装有2kg水，能量转换效率为70%。它将水从50℃加热到100℃所消耗的电能，可供石墨烯暖手袋在高温挡工作多久[c水＝4.2×103J/（kg•℃）]。
23．假期老师给同学们布置了一项研究性作业，对家用电热水壶的实际功率和加热效率进行研究性学习。如图为小李所用器材及其参数：
已知：电热水壶装有2L的水，水的初温为20℃，小李用电热水壶单独工作给水加热，将水烧开用时12min（标准大气压），电能表的指示灯闪烁600imp（c水＝4.2×103J/（kg•℃）；ρ水＝1×103kg/m3），求：
（1）水吸收的热量是多少？
（2）电热水壶实际消耗的电能是多少？
（3）通过计算电热水壶的实际功率判断电热水壶是否正常工作？
（4）电热水壶给水加热的效率是多少？（结果精确到1%）
24．小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，R1、R2均为电热丝（阻值不随温度变化）。求：
（1）该电烤箱在额定保温功率下工作时的电流；
（2）电热丝R2的阻值；
（3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用电器，仅让电烤箱在加热状态下工作，1min内如图乙所示的电能表转盘转了50r，则电烤箱两端的实际电压是多少？
25．如图甲为电热水器的原理图，该电热水器具有加热、保温功能，相关参数如表所示。图甲中电磁继电器（线圈电阻不计）、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路。当电磁铁线圈中的电流I＜10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，继电器下方触点和触点a、b接通；热敏电阻R中允许通过的最大电流I0＝15mA，其电阻R随温度变化的规律如图乙所示，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中。已知R1＝121Ω、U2＝220V。
（1）电热水器加热状态下工作100s消耗的电能？
（2）R2阻值？
（3）为使控制电路正常工作，保护电阻R0的最小阻值为多少？若R0为该值，衔铁刚好吸下时储水箱中水温是多少？
26．某不锈钢内胆电热水壶具有有加热和保温功能，其铭牌如图（甲）所示，工作原理如图（乙）所示。虚线框内的加热电路由两个加热电阻组成，其中R0是定值电阻，R′是最大阻值为760Ω的可变电阻（调温开关），通过调节R′可以改变电热水壶的功率。求：
（1）电热水壶以最大功率正常工作时的电流；
（2）电热水壶每秒钟向外散失的的热量Q跟电热水壶表面温度与环境温度的温差关系如图（丙）所示（壶内水温跟水壶表面温度一致）。在额定电压下工作，在温度为20℃的房间使用，要求电热水壶温度保持为70℃，问应将R′的阻值调为多大？
（3）用电高峰时，当电路中只有电热水壶在以最小功率保温时，如图（丁）所示的电能表指示灯在3min内闪烁了5次，求此时电路两端实际电压。
27．小九家电热吹风机的铭牌如表格（甲）所示，其电路如图甲所示.小九在家中把该吹风机单独接入电压为220V的家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表表盘如图乙所示。
（1）根据铭牌，吹热风时通过电热丝的电流是多少？
（2）吹热风时的实际消耗的电能是多少？
（3）吹热风时的实际功率是多少？
28．恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。电源电压U＝220V，R1、R2是电热丝，R1＝440Ω，“加热”时恒温箱电路的总电流为2.5A。通过计算回答：
（1）“保温”时恒温箱的电功率是多少？
（2）电热丝R2的阻值是多少？
29．家庭广泛使用多挡位电热水器，如图甲为某一款多挡位电热水器，盛水50L，内部简化电路如图乙所示，调节开关时电热水器分为低温挡、中温挡和高温挡。已知电热水器的额定电压220V，低温挡额定电功率为1100W，中温挡额定电功率为2200W，R1＜R2，电热水器的加热效率为100%，设热水器工作时的电阻值不变。[c水＝4.2×103J/（kg•℃）]
（1）当只有S1闭合时，电热水器正常工作时的电流是多少？
（2）求R2的阻值是多少？
（3）当热水器内的水初温是20℃，用高温挡工作半小时，水的温度升高了多少℃？（保留整数）
30．学校安装的无内胆饮水机——管线机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该管线机的额定电压是220V，开水加热电功率是2200W，温水加热电功率较小。已知：电热丝R1、R0电阻不随温度变化，水的比热容c＝4.2×103J/（kg•℃），水的密度ρ＝1×103kg/m3，问：
（1）请直接说出饮水机的“温、开水选择开关”的分别处于“断开”或“闭合”时，出温水还是开水？
（2）饮水机正常工作，出开水时电热丝中的电流是多少？电热丝R0的电阻是多少？
（3）若R1的阻值为26.4Ω，现在需要60℃的温水500mL，已知水的初温是20℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，加热这些水需要多少时间？
31．如图所示，图甲是一款采用增压技术的挂烫机，简化电路如图乙，电源电压为220V，电热丝R1＝55Ω、R2＝110Ω。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。求：
（1）挂烫机慢热过程中，电路中的电流；
（2）挂烫机慢热工作10秒，电热丝产生的热量；
（3）挂烫机速热过程中的总电功率。
32．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝（R1、R2的电阻不随温度变化）。求：
（1）该饮水机加热时的电流；
（2）电热丝R2的电阻；
（3）假设饮水机加热工作时热效率为70%，利用该饮水机将1千克初温为20℃的水加热到75℃所需要的时间。[c水＝4.2×103J/（kg•℃）]
33．图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为110Ω，通过单独或同时闭合S1、S2，可实现低温、中温、高温三个挡位的切换，其铭牌如表所示。
求：（1）低温挡加热时电流的大小；
（2）电热丝R2的阻值；
（3）已知粥的比热容c粥＝4.0×103J/（kg•℃），用高温挡将2kg的粥从20℃升高50℃需要的时间。（结果保留整数）
34．如图甲是一款采用增压技术的挂烫机，简化电路如图乙，电源电压为220V，R1、R2是电热丝，R1＝55Ω，R2＝110Ω。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。求：
（1）挂烫机慢热过程中，电路中的电流；
（2）挂烫机慢热工作1min，电热丝产生的热量；
（3）挂烫机速热过程中的总电功率。
35．某种带保温功能的电热水壶，其发热部分电路如图所示。已知电源电压U＝220V保持不变，电阻丝R1＝110Ω、R2＝88Ω。通过调节开关S1、S2可以实现低温、中温、高温三挡的切换；当水温降到60℃时，电路自动切换成低温挡进行保温。已知c水＝4.2×103J/（kg•℃）。
（1）当电热水壶处于中温挡时，求电热水壶消耗的电功率；
（2）当电热水壶分别处于高温挡与低温挡时，求通过电阻丝R1的电流之比；
（3）用电热水壶高温挡把m＝2kg的水从t1＝28℃加热到t2＝100℃，自动断电，其中电热水壶加热效率η＝84%。当电热水壶中水温降到60℃时，继续保温t＝1.8h，问电热水壶这次加热和保温一共消耗多少度电？
36．商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路，其额定电压为220V，定值电阻R1和R2为发热体，其中R1＝40Ω。开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为440W。求：
（1）R2的电阻；
（2）高温挡正常工作100s，电流通过R1产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW•h）。
37．小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温挡”，一段时间后锅内热油仍向外飞溅，容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对电火锅的工作电路进行了改进，可以分别实现“高温挡”“低温挡”或“保温挡”功能，改进后的电路原理如图丙所示。求：
（1）电火锅使用“高温挡”正常工作时电路中的电流；
（2）在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温挡”，该状态下电火锅正常工作时消耗的电功率；
（3）用电高峰时电路的实际电压降为198V．向锅内装2kg温度为25℃的水，用“高温挡”连续工作100s，水温升高到35℃，这时电火锅的加热效率η是多少？[已知水的比热容c水＝4.2×103J/（kg•℃），电热丝的电阻不随温度变化，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率]
38．如图为某款电热器内部简化的工作电路图。电源电压保持220V不变，两根电热丝的电阻值关系为R1＝2R2，通过两个开关的控制可实现该电热器高、低两个挡位的转换，其中该电热器正常工作“低温挡”时的发热功率为440W。求：
（1）R2的电阻值；
（2）该电热器处于“高温挡”正常工作的电功率；
（3）如果该电热器在“高温挡”下正常工作5min所产生热量的75%被水吸收，则在一个标准大气压下这些热量能够使质量为2kg、初温为30℃的水温度升高到多少摄氏度？[结果保留一位小数，c水＝4.2×103J/（kg•℃）]
39．当空气湿度比较低时，很多人家里都会使用电热加湿器（如图甲），其工作原理如图乙，相关参数如表所示。工作时，电热加湿器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度；当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入加热仓中。
（1）当电热加湿器以最大运行功率工作时，电热丝R1的阻值为多大？
（2）如果加热仓内冷水的温度为20℃，用最大运行功率正常工作，经过5min36s恰好使水沸腾产生水蒸气，求加热仓中水的质量？[设电热丝R1产生的热量全部被水吸收，当地气压为1标准大气压，水的比热容为4.2×103J/（kg•℃）]
（3）电热加湿器以最低气雾量工作时，求气雾调节器R2消耗的电功率？
40．小亮家新买了一辆汽车，具有后视镜加热功能，如图甲所示。通过观察和研究，他了解到该功能有“高温”、“低温”和“关”三个挡位，根据气温、雨水和雨刮器使用情况自动切换，“高温”挡功率为36W，“低温”挡功率为24W。电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。通过计算回答：
（1）当座椅垫处于“高温”挡加热时，工作10分钟R1产生的热量是多少焦？
（2）电热丝R1和R2的阻值是多少？
（3）当处于“低温”挡加热时，电热丝R2的电功率是多少？
额定电压
220V
频率
50Hz
额定功率
加热
1100W
保温
44W
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
R2温度/℃
0
20
40
60
80
100
R2电阻/Ω
8
7
6
5
4
3
额定电压
220V
频率
50Hz
额定加热功率
880W
额定保温功率
44W
额定电压（V）
220
发热电阻类型
电热管
输入功率一挡（W）
2200
输入功率二挡（W）
1210
温度范围（℃）
20﹣78
容积（L）
20
型号
SHZ2024﹣666
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
热水箱容量（装满）
1L
额定电压
220V
加热时额定功率
968W
XX牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
产品名称
石墨烯暖手袋
挡位
两挡加热
额定电压
5V
高温挡
5W
保温挡
4W
***电热水壶
额定电压220V
额定功率1200W
额定频率50Hz
***电能表
额定电压220V
额定电流10（20）A
额定频率50Hz
3000imp/kW•h
××牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
额定电压
220V
加热功率
1610W
保温功率
220W
电热吹风机
额定电压/V
220
电热丝功率/W
480
电动机功率/W
40
加热效率
80%
额定电压
220V
电功率
低温挡
440W
中温挡
880W
高温挡
工作电压/V
220
工作频率/Hz
50
最大运行功率/W
40
储水箱容量/L
2.4
气雾调节器最大电阻/Ω
990
