2024年高考物理二轮专题复习-专题13 交流电路（原卷版+解析版）

这是一份2024年高考物理二轮专题复习-专题13 交流电路（原卷版+解析版），文件包含专题13交流电路原卷版docx、专题13交流电路解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。


二、中性面垂直磁场方向，Φ与e为互余关系，此消彼长．最大电动势： Em=nBSω
三、线圈从中性面开始转动：e＝nBSωsin ωt＝emsin ωt安培力：F＝nBImLsin ωt
如图是交流发电机的示意图，图甲到图丁分别表示线圈转动过程中的四个位置，其中甲、丙中的线圈与磁场方向垂直，乙、丁中线圈与磁场方向平行，则在线圈转动的过程中，下列说法正确的是（ ）
A．线圈转动的过程中，产生直流电流
B．转到图乙位置时，线圈中产生的感应电动势为零
C．转到图丙位置时，线圈中产生的感应电流最大
D．转到图乙和图丁位置时，线圈产生的感应电流方向相反

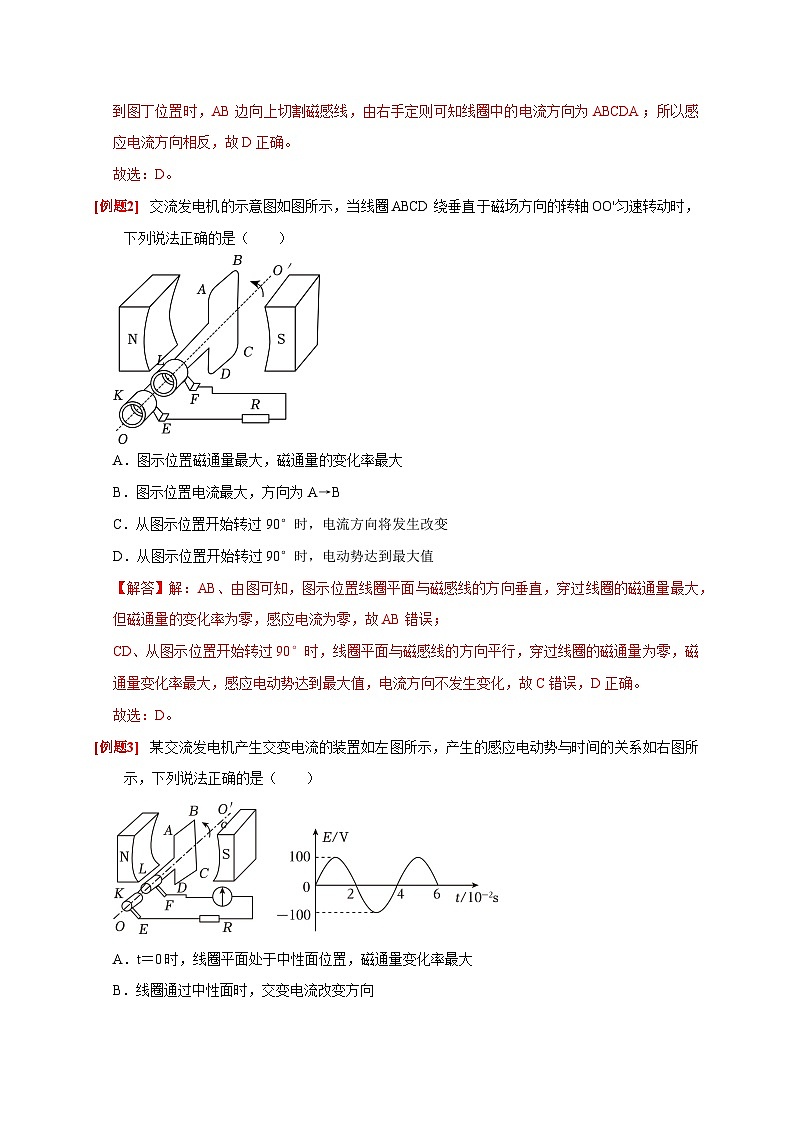

交流发电机的示意图如图所示，当线圈ABCD绕垂直于磁场方向的转轴OO'匀速转动时，下列说法正确的是（ ）

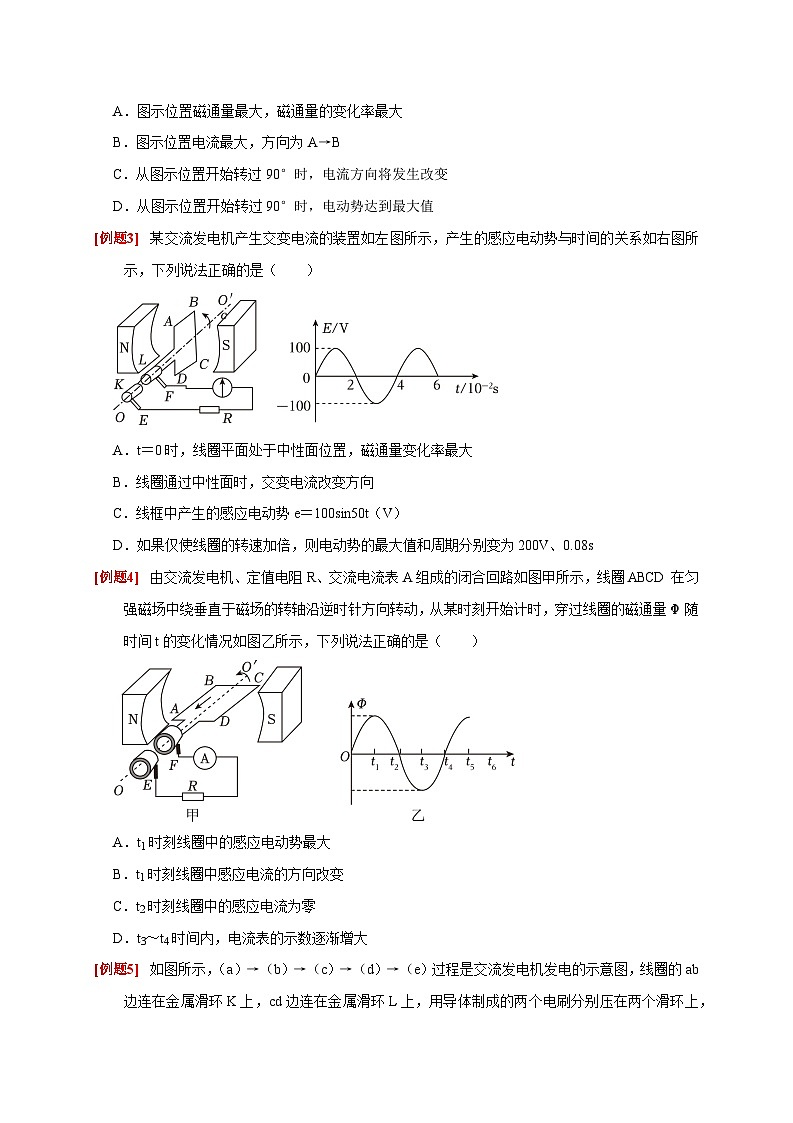

A．图示位置磁通量最大，磁通量的变化率最大
B．图示位置电流最大，方向为A→B
C．从图示位置开始转过90°时，电流方向将发生改变
D．从图示位置开始转过90°时，电动势达到最大值

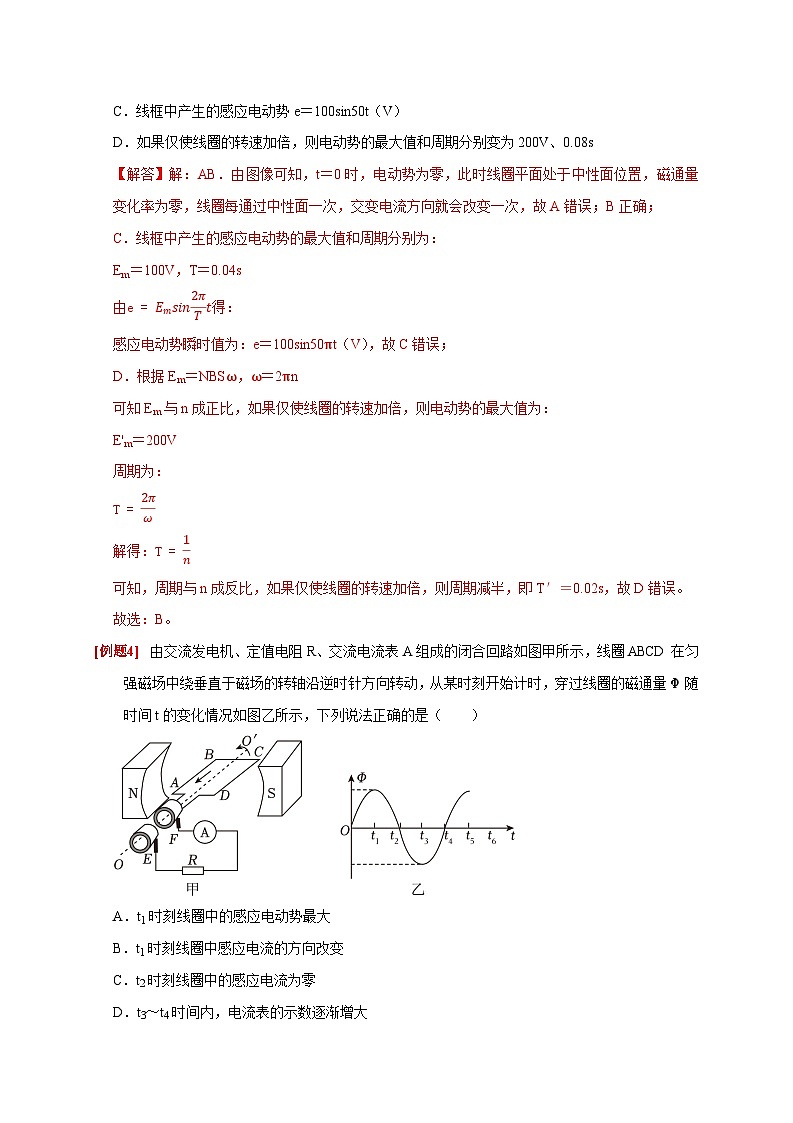

某交流发电机产生交变电流的装置如左图所示，产生的感应电动势与时间的关系如右图所示，下列说法正确的是（ ）
A．t＝0时，线圈平面处于中性面位置，磁通量变化率最大
B．线圈通过中性面时，交变电流改变方向
C．线框中产生的感应电动势e＝100sin50t（V）
D．如果仅使线圈的转速加倍，则电动势的最大值和周期分别变为200V、0.08s
由交流发电机、定值电阻R、交流电流表A组成的闭合回路如图甲所示，线圈ABCD在匀强磁场中绕垂直于磁场的转轴沿逆时针方向转动，从某时刻开始计时，穿过线圈的磁通量Φ随时间t的变化情况如图乙所示，下列说法正确的是（ ）
A．t1时刻线圈中的感应电动势最大
B．t1时刻线圈中感应电流的方向改变
C．t2时刻线圈中的感应电流为零
D．t3～t4时间内，电流表的示数逐渐增大
如图所示，（a）→（b）→（c）→（d）→（e）过程是交流发电机发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接，线圈转动的角速度为ω，线圈中最大电流为Im，以下说法正确的是（ ）
A．图（a）中，线圈平面与磁感线垂直，磁通量变化率最大
B．从图（b）开始计时，线圈中电流随时间t变化的关系式i＝Imsinωt
C．当线圈转到图（c）位置时，感应电流最小，且电流改变方向
D．当线圈转到图（d）位置时，感应电动势最小，ab边电流方向为b→a
四、交变电流的“四值”：
如图所示为某一交变电流的电流—时间（i﹣t）图像，时间轴上方为最大值为1A的正弦交流电的一部分，则该交流电的有效值为（ ）
A．32AB．33AC．22AD．23A
（多选）为发展新能源，某科研小组制作了一个小型波浪发电机，磁铁固定在水中，S极上套有一个浮筒，浮筒上绕有线圈，其截面示意图如图甲所示。浮筒可随波浪上下往复运动切割磁感线而产生电动势，线圈中产生的感应电动势随时间按正弦规律变化，如图乙所示，线圈电阻r＝2Ω，把线圈与阻值R＝8Ω的小灯泡串联，小灯泡恰好正常发光。下列说法正确的是（ ）
A．小灯泡的额定电压为3V
B．线圈中电流的有效值为0.5A
C．发电机的输出功率为1.28W
D．一周期内线圈产生的焦耳热为0.128J
如图为正弦电流和方波电流随时间的变化关系图像，关于甲、乙、丙、丁四幅图下列说法正确的是（ ）
A．图中电流的最大值为2A，有效值为2A，周期为5s
B．图中电流的最大值为5A，有效值为2.5A，周期为4s
C．图中电流的最大值为2A，有效值为1A，周期为4s
D．图中电流的最大值为4A，有效值为3.5A，周期为2s
随着国家“双碳”计划的推进，单相发电机得到广泛的应用。如图甲为单相电交流发电机内部结构图，匝数为N的矩形线圈位置不变，磁铁绕轴转动后，线圈中生成正弦波形交变电流如图乙所示，其电动势峰值为Em，周期为T，回路总电阻为R，则在0-T2时间内通过线框截面的电荷量为（ ）
A．EmTπRB．NEmTπRC．EmTNπRD．2EmTπR
图甲为风力发电的简易模型，在风力作用下，风叶带动与杆固连的永磁铁转动，磁铁下方的线圈输出的正弦交变电压u随时间t的变化规律如图乙所示，则下列说法正确的是（ ）
A．磁铁的转速为50r/s
B．该交变电流的频率为100Hz
C．线圈两端输出电压的有效值为42V
D．线圈输出电压的表达式为u=82sin50πt(V)
五、理想变压器
1．匝数比不变的情况(如图1所示)
(1)U1不变，根据eq \f(U1,U2)＝eq \f(n1,n2)，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．
(3)I2变化引起P2变化，P1＝P2，故P1发生变化．

图1 图2
2．负载电阻不变的情况(如图2所示)
(1)U1不变，eq \f(n1,n2)发生变化，故U2变化．
(2)R不变，U2变化，故I2发生变化．
(3)根据P2＝eq \f(U\\al(2,2),R)，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．
六、变压器中的“等效电阻”：
如图甲所示的电路中，变压器为理想变压器，原、副线圈的匝数比为2：1，电压表和电流表均为理想电表，定值电阻R1＝R2＝10Ω，M、N输入如图乙所示的电压，T2～T时间内为正弦曲线，则电压表和电流表的示数分别为（ ）
A．163V、235AB．16V、0.8AC．16V、0.2AD．163V、35A
如图甲是某款手机置于无线充电盘上充电的情景，图乙是将其视为理想变压器的原理图，送电线圈和受电线圈分别存在于充电盘和手机中，匝数比为n1：n2＝20：1，在送电线圈上接入一个工作指示灯，在受电线圈上接入一个电阻R＝5Ω的保护电阻。当ab间接上220V的正弦交变电流后，手机电池两端获得电压为5V，充电电流为1A，则下列说法正确的是（ ）
A．ab端输入恒定电流，也能对手机进行无线充电
B．充电时，送电线圈中的电流为20A
C．充电时，送电线圈的输送功率为10W
D．工作指示灯的电阻为4400Ω
（多选）如图甲所示是一个简易发电机模型，正方形线圈ABCD的边长为a、匝数为N，电阻忽略不计。线圈置于匀强磁场中，且绕垂直于磁感线的转轴OO′转动。发电机通过理想变压器对外工作，变压器原、副线圈的匝数比n1：n2＝1：3，电路中小灯泡完全相同且电阻恒定，电压表为理想电压表，若线圈以恒定角速度转动，闭合开关S后，四盏灯都能发光，副线圈输出的电压如图乙所示，下列说法正确的是（ ）
A．四盏灯不能同时正常发光
B．匀强磁场的磁感应强度大小为U15πNa2
C．若断开开关S，则L1、L2、L3都变暗
D．若断开开关S，则电压表的示数变大
如图所示，理想变压器原、副线圈的匝数比为2：1，电源的输出电压u=302sin100πtV，定值电阻R1＝10Ω，R2＝7.5Ω，R4＝10Ω，滑动变阻器R3的最大阻值为5Ω。a，b为滑动变阻器的两个端点，所有电表均为理想电表，导线电阻不计。现将滑动变阻器滑片P置于a端，则（ ）
A．电流表示数为1.5A
B．电压表示数为15V
C．滑片P由a向b缓慢滑动过程中，电阻R1消耗的功率增大
D．滑片P由a向b缓慢滑动过程中，变压器的输出功率减小
如图所示，理想变压器原线圈接u=2202sin100πt(V)的正弦交流电源，副线圈中R0是定值电阻，R是滑动变阻器，所有电表均为理想电表，且电压表示数为22V，下列说法正确的是（ ）
A．副线圈中电流的频率为5Hz
B．电流表A1和A2的示数比值始终为102：1
C．滑动变阻器滑片向下滑动的过程中，电压表示数不变，电源输入功率增大
D．滑动变阻器滑片向上滑动的过程中，电流表A1示数增大，电源输入功率增大
如图所示，理想变压器原、副线圈匝数之比n1：n2＝2：5，定值电阻R1＝2Ω，滑动变阻器R2的最大值为10Ω，阻值恒定的小灯泡L的规格为“6V 6W”，电流表是理想交流电表，输入端接入u＝102sin10πtV的交流电压，下列说法正确的是（ ）
A．通过电流表的电流方向每秒钟改变20次
B．小灯泡正常工作时，滑动变阻器的阻值为6Ω
C．滑动变阻器阻值为6.5Ω时，变压器输出功率为12.5W
D．滑片自上而下滑动时，电流表示数先增大再减小
“西电东送”是我国实现经济跨区域可持续快速发展的重要保证，如图为模拟远距离输电的部分测试电路。恒压交流电源、阻值为2Ω的定值电阻R1和理想变压器相连。变压器原副线圈匝数比为1：3，电压表和电流表均为理想交流电表，R2是热敏电阻，其阻值随温度的升高而减小。下列说法正确的是（ ）
A．环境温度升高时，电流表A1示数减小，灯泡L变暗
B．环境温度降低时，电流表A2示数减小，电源输出功率变大
C．电压表示数变化ΔU和电流表A2示数变化ΔI2的关系为|ΔUΔI2|＝6Ω
D．电压表示数变化ΔU和电流表A2示数变化ΔI2的关系为|ΔUΔI2|＝18Ω
（多选）如图所示，变压器为理想变压器，保持交流电电压U不变，当滑动变阻器R2的触头向上滑动时，下列说法正确的有（ ）
A．伏特表的示数不变B．安培表的示数变小
C．R1消耗的功率变小D．R1消耗的功率变大
七、远距离输电问题
1．远距离输电的处理思路
对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析．
2．远距离高压输电的几个基本关系(以图为例)
图3
(1)功率关系：P1＝P2，P3＝P4，P2＝P损＋P3.
(2)电压、电流关系：eq \f(U1,U2)＝eq \f(n1,n2)＝eq \f(I2,I1)，eq \f(U3,U4)＝eq \f(n3,n4)＝eq \f(I4,I3)，U2＝ΔU＋U3，I2＝I3＝I线．
(3)输电电流：I线＝eq \f(P2,U2)＝eq \f(P3,U3)＝eq \f(U2－U3,R线).
(4)输电线上损耗的电功率：P损＝I线ΔU＝Ieq \\al(2,线)R线＝(eq \f(P2,U2))2R线．
当输送功率一定时，输电电压增大到原来的n倍，输电线上损耗的功率就减小到原来的eq \f(1,n2).
某节能储能输电网络如图所示，发电机的输出电压U1＝250V，输出功率500kW。降压变压的匝数比n3：n4＝50：1，输电线总电阻R＝62.5Ω，其余线路电阻不计，用户端电压U4＝220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（ ）
A．发电机的输出电流为368A
B．输电线上损失的功率为4.8kW
C．输送给储能站的功率为408kW
D．升压变压器的匝数比n1：n2＝1：44
如图为远距离输电的电路原理图，变压器为理想变压器并标示了电压和电流，其中输电线总电阻为R，U1恒定，则（ ）
A．I2=U2R
B．输电效率为U4U1×100%
C．用户的用电器数量增多时，U4将减小
D．用户得到的电功率可能等于电厂输出的电功率
2022年12月1日起我市执行峰谷分时电价政策，引导用户错峰用电。为了解错峰用电的好处，建立如图所示的电网仅为3户家庭供电模型。3户各有功率P＝3kW的用电器，采用两种方式用电：方式一为同时用电1小时，方式二为错开单独用电各1小时。两种方式用电时输电线路总电阻损耗的电能分别为ΔE1、ΔE2，若用户电压恒为220V，不计其它线路电阻，则（ ）
A．两种方式用电时，电网提供的总电能相同
B．变压器原、副线圈的电流与匝数成正比
C．ΔE1ΔE2=3
D．ΔE1ΔE2=9
随着经济发展，加之寒冬来临，用电需求增加，当火力发电供应紧张时，通过远距离调度方式，会及时将其他地区的风力发电、太阳能发电并入电网保障电力供应。如图是远距离输电的原理图，假设发电厂输出电压恒定不变，两个变压器均为理想变压器。当用户用电器增加（假设所有用电器均可视为纯电阻），电网中数据发生变化，下列说法正确的是（ ）
A．降压变压器的输出电流I4减小
B．输电线上损失的功率减小
C．升压变压器的输出电压U2增大
D．发电厂输出的总功率增大
（多选）新一代标准动车组“复兴号”是中国自主研发、集成了大量现代国产高新技术的新一代高速列车。如图“复兴号”高铁的供电流程是将电网高压U1经过牵引变电所进行变压（可视作理想变压器）降至U2，通过接触网上的电线与车顶上的受电器进行接触完成受电，机车最终获得U3的电压使高铁机车运行，牵引变电所到机车之间线路的电阻不可忽略。根据上述信息可知（ ）
A．牵引变电所变压器的原、副线圈匝数比n1：n2＝U1：U2
B．机车获得的电压U3与牵引变电所输出的电压U2相等
C．如果高铁机车功率为P，则牵引变电所到机车之间线路的等效电阻为r=(U2-U3)2P
D．如果高铁机车功率为P，牵引变电所到机车之间线路损耗的电功率为P额=P(U2-U3)U3物理量
物理含义
重要关系
适用情况及说明
瞬时值
交变电流某一时刻的值
e＝Emsin ωt
i＝Imsin ωt
计算线圈某时刻的受力情况
峰值
最大的瞬时值
Em＝nBSω
Im＝eq \f(Em,R＋r)
讨论电容器的击穿电压
有效值
跟交变电流的热效应等效的恒定电流的值
E＝eq \f(Em,\r(2))
U＝eq \f(Um,\r(2))
I＝eq \f(Im,\r(2))
适用于正(余)弦式交变电流
(1)计算与电流的热效应有关的量(如电功、电功率、电热等)
(2)电气设备“铭牌”上所标的一般是有效值
(3)保险丝的熔断电流为有效值
平均值
交变电流图象中图线与时间轴所夹的面积与时间的比值
eq \x\t(E)＝Bleq \x\t(v)
eq \x\t(E)＝neq \f(ΔΦ,Δt)
eq \x\t(I)＝eq \f(\x\t(E),R＋r)
计算通过电路横截面的电荷量
