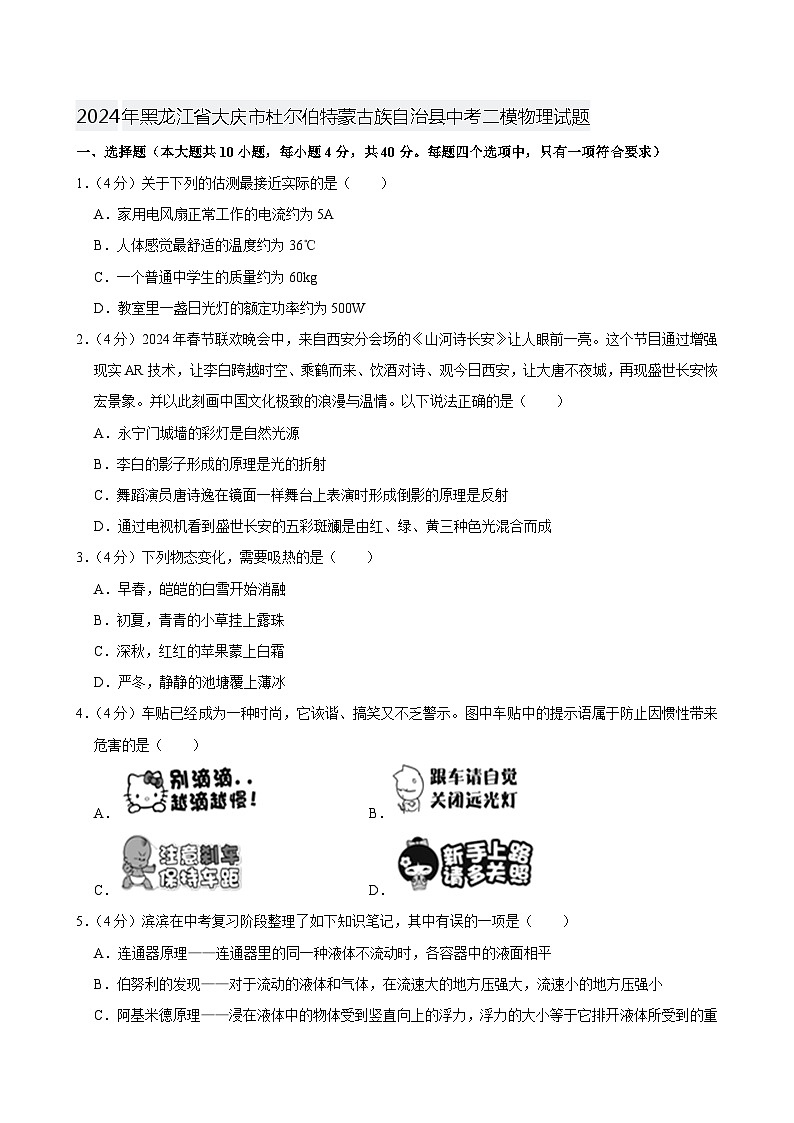

2024年黑龙江省大庆市杜尔伯特蒙古族自治县中考二模物理试题+
展开
这是一份2024年黑龙江省大庆市杜尔伯特蒙古族自治县中考二模物理试题+，共26页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1．（4分）关于下列的估测最接近实际的是（ ）
A．家用电风扇正常工作的电流约为5A
B．人体感觉最舒适的温度约为36℃
C．一个普通中学生的质量约为60kg
D．教室里一盏日光灯的额定功率约为500W
2．（4分）2024年春节联欢晚会中，来自西安分会场的《山河诗长安》让人眼前一亮。这个节目通过增强现实AR技术，让李白跨越时空、乘鹤而来、饮酒对诗、观今日西安，让大唐不夜城，再现盛世长安恢宏景象。并以此刻画中国文化极致的浪漫与温情。以下说法正确的是（ ）
A．永宁门城墙的彩灯是自然光源
B．李白的影子形成的原理是光的折射
C．舞蹈演员唐诗逸在镜面一样舞台上表演时形成倒影的原理是反射
D．通过电视机看到盛世长安的五彩斑斓是由红、绿、黄三种色光混合而成
3．（4分）下列物态变化，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的苹果蒙上白霜
D．严冬，静静的池塘覆上薄冰
4．（4分）车贴已经成为一种时尚，它诙谐、搞笑又不乏警示。图中车贴中的提示语属于防止因惯性带来危害的是（ ）
A．B．
C．D．
5．（4分）滨滨在中考复习阶段整理了如下知识笔记，其中有误的一项是（ ）
A．连通器原理——连通器里的同一种液体不流动时，各容器中的液面相平
B．伯努利的发现——对于流动的液体和气体，在流速大的地方压强大，流速小的地方压强小
C．阿基米德原理——浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力
D．功的原理——使用任何机械都不能省功
6．（4分）如图甲，水平桌面上有物体A、B，B在F1的作用下向右做匀速直线运动；如图乙，A、B用轻绳水平连接后，在F1和F2共同作用下一起向左做匀速直线运动，水平拉力F1＝3N，F2＝10N，关于图乙，下列说法正确的是（ ）
A．B与桌面的摩擦力方向向左
B．A与桌面的摩擦力为4N
C．B与桌面的摩擦力为7N
D．轻绳的拉力为10N
7．（4分）下列电器应用电磁感应原理工作的是（ ）
A．节能灯B．电饭锅
C．动圈式话筒D．电熨斗
8．（4分）被斜向上抛出的小球在空中飞行过程中经过不同位置时的能量情况如图所示，下列判断中错误的（ ）
A．经过B、D两位置时小球的高度相同
B．经过B、E两位置时小球的速度大小相同
C．C位置可能为最高点
D．从A到B位置的过程中，小球的动能变化量小于重力势能变化量
9．（4分）小亮利用细钢丝、量筒和适量的水测量一小蜡块的密度。小亮的测量过程如图所示，图中V0、V1、V2分别是量筒中水面所对应的示数，细钢丝浸入水中的体积忽略不计。已知水的密度为ρ水，则小蜡块密度ρ蜡的表达式正确的是（ ）
A．ρ水B．ρ水
C．ρ水D．ρ水
10．（4分）如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V 3W”字样，只闭合开关S3时，小灯泡正常发光（不考虑灯丝电阻变化）。滑动变阻器R的最大阻值为18Ω，电流表的量程为“0～3A”，电压表的量程为“0～15V”，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电阻R0的阻值为12Ω
B．闭合S1、S2、S3，灯泡仍可发光
C．只闭合S1，电压表的示数范围0V～5.4V
D．通过控制开关与滑动变阻器，电路消耗的最小功率为2.7W
二、填空题（本大题共3小题，每空2分，共18分）
11．（4分）如图甲所示，所测物体的长度是 cm；如图乙所示，体温计的示数为 ℃。
12．（6分）如图是一种新型的充电器，用它同时给多个手机充电时，各手机是 （填“串联”或“并联”）的；给手机电池充电是将电能转化为 能；制作手机芯片的重要材料是 （填“半导体”或“超导体”）。
13．（8分）汽车在平直公路上以速度v0匀速行驶，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，使汽车的功率保持一个较小的恒定功率P继续行驶，设汽车行驶过程中所受阻力大小不变，汽车的牵引力F随时间t变化的图像如图所示。则减小了油门后，汽车所受阻力大小为 （选填“F0”或“0.5F0”）；汽车将做 （选填“先减速再加速最后匀速”或“先减速再匀速”）直线运动：汽车将保持的较小恒定功率P为 （选填“0.25P0”“0.5P0”或“0.75P0”），汽车再次匀速运动时的速度大小为 。
三、作图题（每小题3分，共9分）
14．（3分）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
15．（3分）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
16．（3分）如图，一辆汽车陷入泥潭中，要用滑轮组将汽车拉出，请画出汽车受到重力的示意图（图中点O为汽车的重心）以及最省力的绳子绕法。
四、实验探究题（17题（1）、（2）、（3）每空1分，（4）每空2分，共9分；18题每问1分，共7分，实验探究题共16分）
17．（9分）小明和小华一起进行了“不同物质吸热升温的现象”和“不同燃料燃烧放热能力”两项探究，他们设计的两组实验装置如下，若忽略热量的散失，且燃料燃烧时均匀放热。
（1）探究“不同燃料燃烧放热能力”应选用 （甲/乙）组器材。
（2）实验需要用到一些测量工具，除了图中已经呈现的和两个实验都要用到的测量工具外，甲组实验还需要的测量工具是 。
（3）甲组实验是通过 来比较不同物质吸收热量的多少，乙组是通过 来比较不同燃料放出热量的多少。
（4）由丙图可知，燃料1与燃料2的热值之比为 。已知燃烧率是燃料燃烧放出热量的多少与燃烧时间的比值，则燃料1的燃烧率为燃料2的燃烧率的 倍。
18．（7分）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻，电源电压由三节新干电池组成。
（1）图甲中小明将一根导线连接错误，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 Ω；
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙A所示的图像，根据图像可知灯泡的电流与电压并不成正比原因是： 。
（4）一同学根据电压表和电流表的示数绘制成了如图丙B图像，发现电压增大，电流减小，如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为 ，读出电流表的示数，从而完成这次实验；
（5）小中也想测灯泡的额定功率，老师给他一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知。小中设计的电路如图丁所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电流表的示数为0.3A，则电源电压为 V；
③小灯泡的额定功率：P＝ W。
五、计算题（本大题共2小题，第19题8分，第20题9分，共17分。解题时要写出必要的文字说明、依据的公式，运算过程和结果要写明单位，只有结果、没有过程不能得分）
19．（8分）近年来房车自驾游成为旅游新宠，能让游客真正的亲近自然，在旅途中享受自由。据此实践小组开展了与房车相关的综合实践活动：
（1）房车整车质量为3t，轮胎与地面总接触面积为0.2m2，求房车静止时对水平地面的压强。（g取10N/kg）
（2）如图所示是小晋用频闪相机拍摄的房车在海边平直公路上行驶时的照片，相机每隔1s曝光一次，房车长约6m。若该房车发动机的输出功率为60kW，求房车的行驶速度和所受阻力。
20．（9分）如图所示，电源电压为15V不变。定值电阻R1的阻值为5Ω，滑动变阻器上标有“2A”字样。闭合开关S后，移动滑片P至某一位置时，电流表的示数为1.2A。
（1）求R1的电功率；
（2）求滑动变阻器R2接入电路的电阻；
（3）电路中接入一个量程为15V电压表，在电路安全的条件下，移动滑片P，电压表示数最小值与最大值之比为，求R2接入电路的最大阻值。
参考答案与试题解析
一、选择题（本大题共10小题，每小题4分，共40分。每题四个选项中，只有一项符合要求）
1．（4分）关于下列的估测最接近实际的是（ ）
A．家用电风扇正常工作的电流约为5A
B．人体感觉最舒适的温度约为36℃
C．一个普通中学生的质量约为60kg
D．教室里一盏日光灯的额定功率约为500W
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：
A．家用电风扇的额定功率为40W，工作电压为220V，其正常工作的电流约为：
I＝＝≈0.18A，故A不符合实际；
B．人体感觉最舒适的温度约为25℃，故B不符合实际；
C．一个普通中学生的质量约为60kg，故C符合实际；
D．教室里一盏日光灯的额定功率约为40W，故D不符合实际。
故选：C。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2．（4分）2024年春节联欢晚会中，来自西安分会场的《山河诗长安》让人眼前一亮。这个节目通过增强现实AR技术，让李白跨越时空、乘鹤而来、饮酒对诗、观今日西安，让大唐不夜城，再现盛世长安恢宏景象。并以此刻画中国文化极致的浪漫与温情。以下说法正确的是（ ）
A．永宁门城墙的彩灯是自然光源
B．李白的影子形成的原理是光的折射
C．舞蹈演员唐诗逸在镜面一样舞台上表演时形成倒影的原理是反射
D．通过电视机看到盛世长安的五彩斑斓是由红、绿、黄三种色光混合而成
【分析】（1）自身能发光的物体叫光源。光源分为天然光源和人造光源；
（2）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；
（3）当光照射到物体表面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
（4）光的三原色为红、绿、蓝，电视机上的各种色光都是这三种颜色混合而成。
【解答】解：
A、永宁门城墙的彩灯是人造光源，故A错误；
B、影子是由光的直线传播形成的，故B错误；
C、舞蹈演员唐诗逸的倒影是平面镜成像，是光的反射形成的，故C正确；
D、彩色电视的画面上的色彩是由红、绿、蓝三种色光混合而成的，故D错误。
故选：C。
【点评】本题考查光源、光的直线传播、平面镜成像以及光的色散，是一道综合题。
3．（4分）下列物态变化，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的苹果蒙上白霜
D．严冬，静静的池塘覆上薄冰
【分析】固态向液态（气态）吸收热量，气态变液态（固态）放热。
【解答】解：A、早春，皑皑的白雪开始消融，属于固态转化为液态，就需要吸热。符合题意。
B、初夏，青青的小草挂上露珠，是湿润的空气液化，会放热。不符合题意。
C、深秋，红红的苹果蒙上白霜，是湿润的空气属于凝华，要放热。不符合题意。
D、严冬，静静的池塘覆上薄冰，属于凝固，要放热。不符合题意。
故选：A。
【点评】考查了物态变化的吸热（放热）特点，要求熟练掌握。
4．（4分）车贴已经成为一种时尚，它诙谐、搞笑又不乏警示。图中车贴中的提示语属于防止因惯性带来危害的是（ ）
A．B．
C．D．
【分析】惯性是物体保持原来运动状态不变的性质，即运动的要保持原来的运动状态，静止的要保持静止状态，逐个分析车贴中提到的物理情景结合惯性的知识加以分析。
【解答】解：
A、“别滴滴，越滴越慢”属于不文明驾驶行为，与惯性无关，故A不符合题意；
B、“跟车请自觉 关闭远光灯”可以避免过强的光照影响驾驶员视线，减少交通事故的发生，与惯性无关，故B不符合题意；
C、“注意刹车，保持车距”是在汽车行驶过程中可能会随时紧急刹车或行驶速度较慢，后面汽车在刹车时由于惯性会有一段刹车距离，所以要保持一定车距，防止惯性带来危害，故C符合题意；
D、“新手上路 多多关照”是新司机在汽车行驶过程中可能会随时紧急刹车或行驶速度较慢，提醒其他汽车驾驶员注意，减少交通事故的发生，与惯性无关，故D不符合题意。
故选：C。
【点评】惯性与人类生活息息相关，在对惯性的考查时，经常将其与交通方面联系起来进行考查如：车辆的限速、限载、保持车距都是这方面的内容。
5．（4分）滨滨在中考复习阶段整理了如下知识笔记，其中有误的一项是（ ）
A．连通器原理——连通器里的同一种液体不流动时，各容器中的液面相平
B．伯努利的发现——对于流动的液体和气体，在流速大的地方压强大，流速小的地方压强小
C．阿基米德原理——浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力
D．功的原理——使用任何机械都不能省功
【分析】（1）连通器的原理：连通器里装同一种液体时，液体静止不流动时，液面总是相平的；
（2）伯努利原理：流体在流速大的地方压强小；
（3）阿基米德定律是物理学中力学的一条基本原理。浸在液体（或气体）里的物体受到向上的浮力作用，浮力的大小等于被该物体排开的液体的重力。
（4）任何机械都不省功。
【解答】解：A、连通器里的同一种液体不流动时，各容器中的液面相平，故A正确；
B、对于流动的液体和气体，在流速大的地方压强小，流速小的地方压强大，故B错误；
C、浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力，故C正确；
D、使用任何机械都不能省功，故D正确。
故选：B。
【点评】本题是简单的综合题，属于基础题。

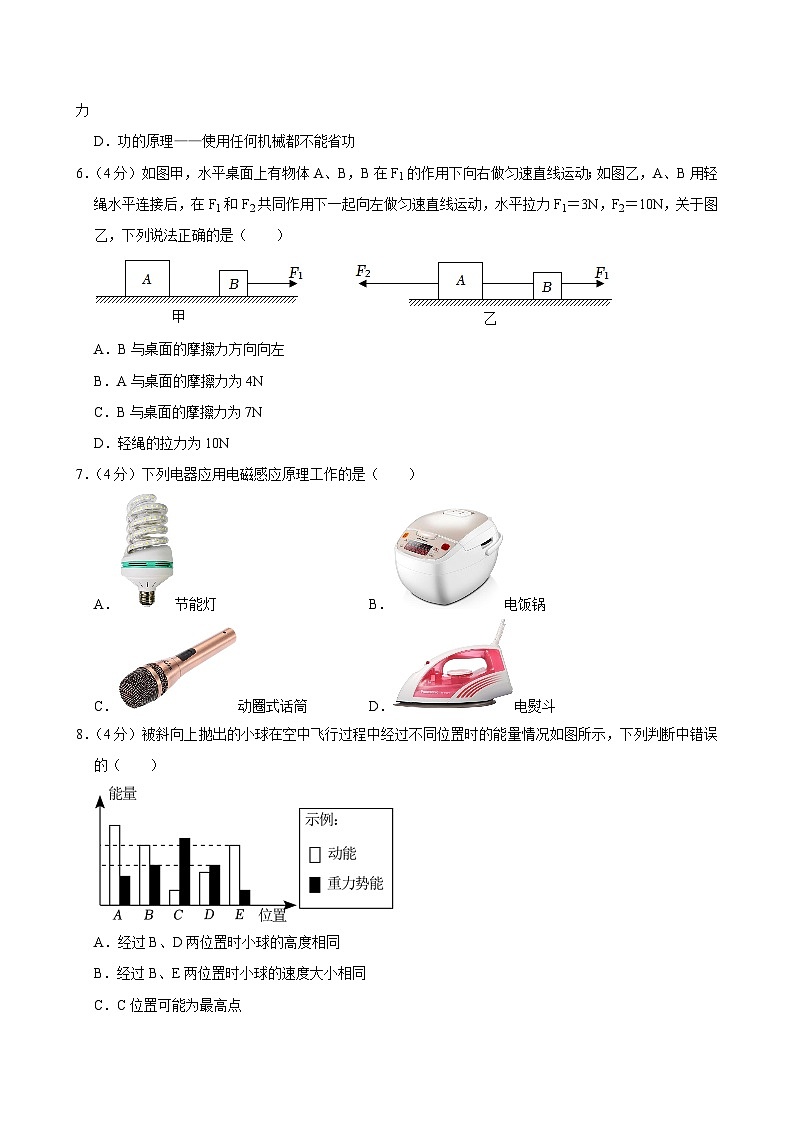

6．（4分）如图甲，水平桌面上有物体A、B，B在F1的作用下向右做匀速直线运动；如图乙，A、B用轻绳水平连接后，在F1和F2共同作用下一起向左做匀速直线运动，水平拉力F1＝3N，F2＝10N，关于图乙，下列说法正确的是（ ）
A．B与桌面的摩擦力方向向左
B．A与桌面的摩擦力为4N
C．B与桌面的摩擦力为7N
D．轻绳的拉力为10N
【分析】（1）分析甲图B和乙图整体的受力情况，根据平衡力条件，求出滑动摩擦力大小；
（2）物体匀速直线运动时，受力平衡；
（3）摩擦力的方向与物体的相对运动方向或相对运动趋势相反。
【解答】解：如图甲，B在F1的作用下向右做匀速直线运动，其受力平衡，此时B受到的摩擦力大小fB＝F1＝3N，
图乙中B向左做匀速直线运动时，因压力大小和接触面的粗糙程度都不变，则此时B与桌面间的摩擦力仍然为fB＝3N；
如图乙，A、B用轻绳水平连接，在F1和F2共同作用下一起向左做匀速直线运动，整体受力平衡；
由于摩擦力的方向与物体的相对运动方向或相对运动趋势相反，A、B向左运动，则此时A、B受到的摩擦力都是向右的；
整体受到F1和F2、A向右的摩擦力和B向右的摩擦力，
整体受力平衡，则有：F1+fA+fB＝F2；
即：3N+fA+3N＝10N；
解得：fA＝4N，即A与桌面的摩擦力为4N；
对乙图中的B进行受力分析可知，轻绳的拉力等于F1、B向右的摩擦力之和，
所以轻绳的拉力：F＝F1+fB＝3N+3N＝6N；
综上所述，故ACD错误、B正确。
故选：B。
【点评】本题考查平衡力的应用，关键是不同情况下对物体进行受力分析。
7．（4分）下列电器应用电磁感应原理工作的是（ ）
A．节能灯B．电饭锅
C．动圈式话筒D．电熨斗
【分析】（1）电流通过导体会产生热量，这种现象叫做电流的热效应。
（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机和动圈式话筒就是利用该原理制成的。
【解答】解：ABD、节能灯、电饭锅、电熨斗是利用电流的热效应来工作的，故ABD不符合题意；
C、动圈式话筒是利用电磁感应现象来工作的，故C符合题意。
故选：C。
【点评】本题考查的是电流的热效应和电磁感应现象；知道动圈式话筒的基本原理。
8．（4分）被斜向上抛出的小球在空中飞行过程中经过不同位置时的能量情况如图所示，下列判断中错误的（ ）
A．经过B、D两位置时小球的高度相同
B．经过B、E两位置时小球的速度大小相同
C．C位置可能为最高点
D．从A到B位置的过程中，小球的动能变化量小于重力势能变化量
【分析】动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，机械能为动能、势能的和。
【解答】解：A．由图可知，B、D位置的重力势能相同，小球的质量不变，所以B、D位置的高度相同，故A正确；
B．动能的大小与质量和速度有关，由图可知，BE位置的动能相同，质量不变，所以经过BE两位置时小球的速度大小相同，故B正确；
C．重力势能的大小与质量和高度有关，由图可知，C位置的重力势能最大，质量不变，C位置可能为最高点，故C正确；
D．机械能包括动能和势能，由图可知，小球中E位置的机械能小于A位置的机械能，说明小球整个过程机械能减小，小球从A到B的过程中，重力势能增大，动能减小，动能转化为重力势能，机械能减小，小球的动能变化量大于重力势能变化量，故D错误。
故选：D。
【点评】本题考查了影响动能、重力势能大小的因素和机械能的变化，属于基础题。

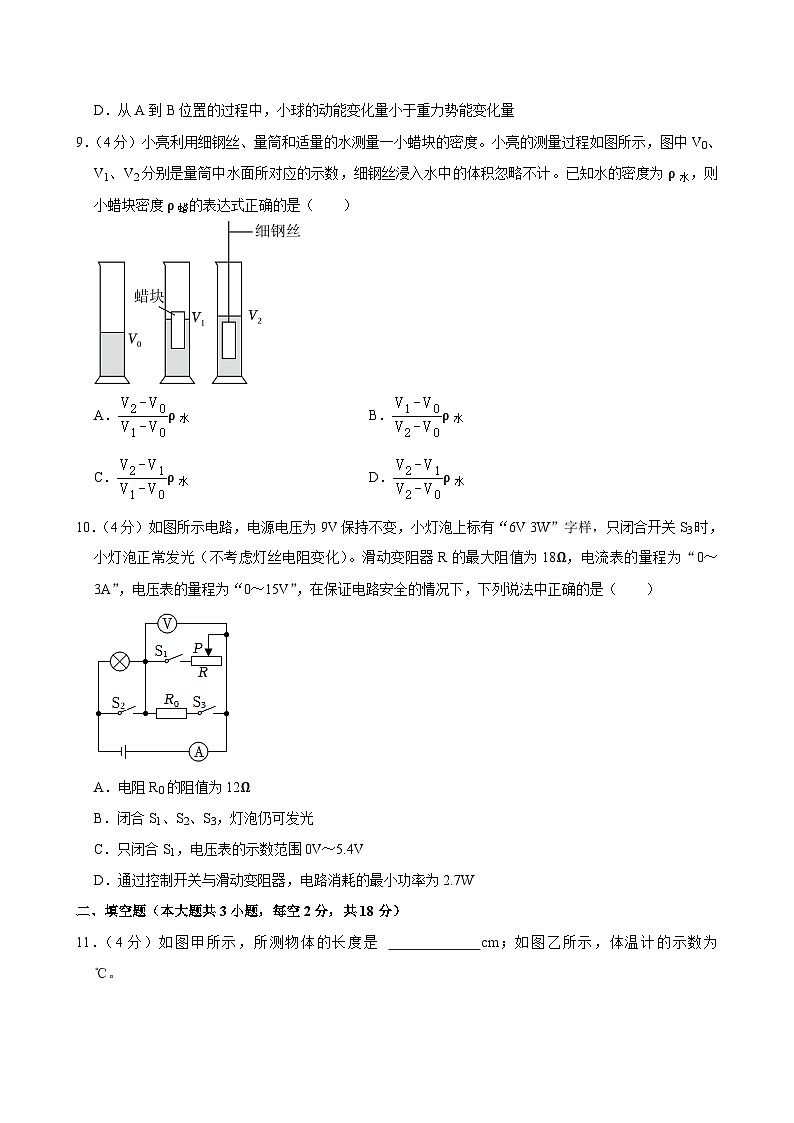

9．（4分）小亮利用细钢丝、量筒和适量的水测量一小蜡块的密度。小亮的测量过程如图所示，图中V0、V1、V2分别是量筒中水面所对应的示数，细钢丝浸入水中的体积忽略不计。已知水的密度为ρ水，则小蜡块密度ρ蜡的表达式正确的是（ ）
A．ρ水B．ρ水
C．ρ水D．ρ水
【分析】根据漂浮条件求出小蜡块受到的重力，再求出小蜡块的质量。
读出小蜡块浸没水前后时，量筒水面对应的刻度值，求出小蜡块的体积。
根据密度公式，求出小蜡块的密度。
【解答】解：小蜡块漂浮在水面上，受到的重力等于排开水的重力，
由图甲和乙可知，小蜡块的质量等于它排开水的质量，
所以，m＝m排水＝（V1﹣V0）ρ水，
由甲和丙可知，小蜡块的体积为V＝V2﹣V0，
所以小蜡块的密度：ρ＝＝。
故选：B。
【点评】本题是来测量小蜡块密度的实验，实验中应用了漂浮时浮力与重力相等的特点，根据阿基米德原理来计算浮力，同时注意实验中测量小蜡块体积的方法。
10．（4分）如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V 3W”字样，只闭合开关S3时，小灯泡正常发光（不考虑灯丝电阻变化）。滑动变阻器R的最大阻值为18Ω，电流表的量程为“0～3A”，电压表的量程为“0～15V”，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电阻R0的阻值为12Ω
B．闭合S1、S2、S3，灯泡仍可发光
C．只闭合S1，电压表的示数范围0V～5.4V
D．通过控制开关与滑动变阻器，电路消耗的最小功率为2.7W
【分析】根据灯泡的规格，利用P＝UI求小灯泡的正常发光时的电流，利用欧姆定律求出小灯泡的灯丝电阻；
（1）由图可知，只闭合开关S3时，灯泡与定值电阻R0串联；小灯泡正常发光，根据串联电路的特点求出定值电阻R0两端的电压和通过的电流；欧阳欧姆定律求出R0的阻值；
（2）闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联；
（3）只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；根据灯泡的额定电压和串联电路特点求出电压表最小示数，根据滑动变阻器的最大，利用欧姆定律求出电路中的最小电流和电压表的最大示数；
（4）电源电压不变，根据P＝UI可知，当电路中的总电流最大时，电路消耗的总功率最大，当电路中总电流最小时，电路消耗的总功率最小；闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，电路中的总电流最大，根据P＝UI求出电路消耗的最大功率；根据滑动变阻器的最大阻值和R0的阻值大小关系可知，当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路总的总电流最小，根据P＝UI求出电路消耗的最小功率。
【解答】解：由P＝UI可知，小灯泡的正常发光时的电流：IL＝＝＝0.5A，
由I＝可知，小灯泡的灯丝电阻：RL＝＝＝12Ω
A、由图可知，只闭合开关S3时，灯泡与定值电阻R0串联，小灯泡正常发光，则通过小灯泡的电流为0.5A，小灯泡两端的电压为6V，
根据串联电路的电流特点可知，通过R0的电流：I0＝IL＝0.5A，
根据串联电路的电压特点可知，R0两端的电压：U0＝U﹣UL＝9V﹣6V＝3V，
由I＝知，R0的阻值：R0＝＝＝6Ω，故A错误；
B、由图可知，闭合S1、S2、S3，灯泡被短路，灯泡不发光，故B错误；
C、只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；
当灯泡正常发光时，灯泡两端的电压最大为6V，
根据串联电路的电压特点可知，此时滑动变阻器R两端的电压最小，即电压表最小示数为：UR小＝U﹣UL＝9V﹣6V＝3V，
根据串联分压的特点可知，当滑动变阻器R接入电路中阻值最大时，电压表的示数最大，
此时电路中总电阻：R总＝RL+R大＝12Ω+18Ω＝30Ω，
电路中的电流：I＝＝＝0.3A，此时的电流为最小电流，
此时灯泡两端的电压：UL′＝IRL＝0.3A×12Ω＝3.6V，
根据串联电路的电压特点可知，滑动变阻器两端的最大电压：UR大＝U﹣UL′＝9V﹣3.6V＝5.4V，即电压表的最大示数为5.4V；
所以，只闭合S1，电压表的示数范围3～5.4V，故C错误；
D、闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，根据以上分析可知，电路中的最大电流为2.5A，此时电路消耗的电功率最大，
电路消耗的最大功率：P大＝UI总＝9V×2.5A＝22.5W；
由于滑动变阻器的最大阻值大于R0的阻值，
所以当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路中的总电阻最大，
根据C选项分析可知，此时电路中的最小电流为I＝0.3A，
电路消耗的最小功率：P小＝UI＝9V×0.3A＝2.7W，故D正确。
故选：D。
【点评】本题是一道动态电路分析题，主要考查串并联电路的特点、欧姆定律以及电功率公式的应用，题目难度较大。
二、填空题（本大题共3小题，每空2分，共18分）
11．（4分）如图甲所示，所测物体的长度是 2.50 cm；如图乙所示，体温计的示数为 36.5 ℃。
【分析】（1）刻度尺的最小刻度值（或叫分度值）为相邻的刻度线表示的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0刻度线开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）根据体温计的分度值读数。
【解答】解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧与2.50cm刻度线对齐，所以物体的长度为L＝2.50cm；
（2）如图，体温计的分度值为0.1℃，示数为36.5℃。
故答案为：2.50；36.5。
【点评】读取不同测量工具的示数时，基本方法是一致的，都要先明确测量工具的量程和分度值，确定零刻度线的位置，视线与刻度线垂直。
12．（6分）如图是一种新型的充电器，用它同时给多个手机充电时，各手机是 并联 （填“串联”或“并联”）的；给手机电池充电是将电能转化为 化学 能；制作手机芯片的重要材料是 半导体 （填“半导体”或“超导体”）。
【分析】（1）并联电路中，各支路互不影响；
（2）电源是把其它形式的能转化为电能的装置。
（3）半导体是制作芯片的重要材料。
【解答】解：用充电器同时给多个手机充电时，各手机互不影响，是并联的；
此过程中，电池相当于电路中的电源，电池将电能转化为手机电池的化学能；
制作手机芯片的主要材料是半导体。
故答案为：并联；化学；半导体。
【点评】本题考查了电路的连接方式、能量的转化、材料的应用，属于基础题。
13．（8分）汽车在平直公路上以速度v0匀速行驶，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，使汽车的功率保持一个较小的恒定功率P继续行驶，设汽车行驶过程中所受阻力大小不变，汽车的牵引力F随时间t变化的图像如图所示。则减小了油门后，汽车所受阻力大小为 F0 （选填“F0”或“0.5F0”）；汽车将做 先减速再匀速 （选填“先减速再加速最后匀速”或“先减速再匀速”）直线运动：汽车将保持的较小恒定功率P为 0.5P0 （选填“0.25P0”“0.5P0”或“0.75P0”），汽车再次匀速运动时的速度大小为 0.5v0 。
【分析】司机在t1时刻之前，汽车匀速运动，牵引力和阻力是平衡力，由二力平衡条件得到牵引力和阻力相等，减小了油门后，汽车所受阻力大小不变；t1时刻之后，牵引力由0.5F0慢慢增大为F0，而阻力不变，比较牵引力和阻力的关系得到运动情况；在t1时刻之前，发动机功率为P0，司机在t1时刻减小了油门，牵引力减小一半，速度不变，由P＝Fv可知功率的变化；汽车再次匀速运动，牵引力为F0，由P＝Fv得到速度的大小。
【解答】解：由题意可知，司机在t1时刻之前，汽车在平直公路上以速度v0匀速行驶，则汽车处于平衡状态，所受牵引力与阻力是一对平衡力，大小相等，由图像可知，此时所受的阻力为F0，减小了油门后，汽车行驶过程中所受阻力不变，即汽车所受阻力仍然为F0；
由图像可知，t1时刻之后，牵引力由0.5F0慢慢增大为F0，而阻力不变，则在牵引力慢慢增大时，由于牵引力小于阻力，故汽车先减速，到最后牵引力变为F0与阻力相等时，汽车匀速；
司机在t1时刻之前，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，牵引力变为原来的一半，减速瞬间，速度不变，由P＝＝Fv得到功率为0.5P0；
汽车再次匀速运动，牵引力为F0，速度为
v＝。
故答案为：F0；先减速再匀速；0.5P0；0.5v0。
【点评】本题考查了功率公式P＝Fv灵活应用，了解研究对象的运动过程是解决问题的前提，会根据题目已知条件和求解的物理量选择物理规律是关键。
三、作图题（每小题3分，共9分）
14．（3分）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
【解答】解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为90°﹣40°＝50°，如下图所示：
【点评】本题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。
15．（3分）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
【分析】根据图中电磁铁的磁极，用安培定则判断电流方向；根据磁极间的相互作用判断小磁针的磁极。
【解答】解：由题图知，电磁体的右端为N极，根据安培定则知线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极。如下图所示：
【点评】本题考查了对螺线管磁场的认识和安培定则的应用，利用安培定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向。
16．（3分）如图，一辆汽车陷入泥潭中，要用滑轮组将汽车拉出，请画出汽车受到重力的示意图（图中点O为汽车的重心）以及最省力的绳子绕法。
【分析】（1）要想使滑轮组最省力，那么就要使滑轮组承担汽车拉力的绳子的段数最多。再根据滑轮组的省力情况由连接动滑轮的绳子的段数决定，最终确定绕绳的方法；
（2）根据重力的方向总是竖直向下的可画出汽车受到重力的示意图。
【解答】解：由图示可知，有一个定滑轮，一个动滑轮，滑轮组最大承重绳子的有关股数n＝3；
点O为汽车的重心，从O点沿重力的方向竖直向下表示出重力的方向，并标出符号G；如图所示；
【点评】滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子的段数，牢记重力的方向总是竖直向下的。
四、实验探究题（17题（1）、（2）、（3）每空1分，（4）每空2分，共9分；18题每问1分，共7分，实验探究题共16分）
17．（9分）小明和小华一起进行了“不同物质吸热升温的现象”和“不同燃料燃烧放热能力”两项探究，他们设计的两组实验装置如下，若忽略热量的散失，且燃料燃烧时均匀放热。
（1）探究“不同燃料燃烧放热能力”应选用 乙 （甲/乙）组器材。
（2）实验需要用到一些测量工具，除了图中已经呈现的和两个实验都要用到的测量工具外，甲组实验还需要的测量工具是 天平、秒表 。
（3）甲组实验是通过 加热时间的多少 来比较不同物质吸收热量的多少，乙组是通过 水温升高的度数或水温的变化 来比较不同燃料放出热量的多少。
（4）由丙图可知，燃料1与燃料2的热值之比为 8：3 。已知燃烧率是燃料燃烧放出热量的多少与燃烧时间的比值，则燃料1的燃烧率为燃料2的燃烧率的 4 倍。
【分析】（1）研究不同燃料燃烧放热能力，应选用不同的燃料；
（2）利用控制变量法进行分析；
（3）加热时间的长短反映物质吸收热量的多少；相同质量的同种液体，升高的温度反映燃料放出热量的多少；
（4）从图丙中读出数据，运用热量的计算公式Q＝qm和Q＝cmΔt可求出两者的倍数关系
根据热量之比和时间之比求出燃烧率之比。
【解答】解：（1）研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材；
（2）甲图中研究不同物质吸热升温的现象，要控制物质的质量相等；乙中探究不同燃料燃烧的放热能力，也要控制不同燃料质量相同，即甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；
甲实验中，根据转换法，用加热时间表示不同物质吸热多少，甲组实验还需要测量加热时间，所用工具是秒表；
（3）甲组实验是通过加热时间的多少来反映物质吸收热量的多少；乙组是通过水温升高的度数或水温的变化来反映燃料放出热量的多少；
（4）燃料1在燃烧时，相同时间内放出的热量是相同的，所以燃烧10min是燃烧5min放出热量的2倍；
由公式Q＝cmΔt可得，二者放出的热量之比，Q1：Q2＝＝＝＝；
燃料的质量相同，由公式Q＝qm可得，二者的热值之比等于产生的热量之比：q1：q2＝8：3；
由图可知，燃料1和燃料2燃烧的时间之比为t1：t2＝10min：15min＝2：3；放出的热量之比为Q1：Q2＝8：3；
则燃料1的燃烧率与燃料2的燃烧率之比为：
＝×＝×＝4。
故答案为：（1）乙；（2）天平、秒表；（3）加热时间的多少；水温升高的度数或水温的变化；（4）8：3；4。
【点评】本题考查了学生对“不同物质吸热升温的现象”和“不同燃料燃烧的放热能力”实验探究，分析时利用好控制变量法是解决本题的关键。
18．（7分）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻，电源电压由三节新干电池组成。
（1）图甲中小明将一根导线连接错误，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 9.5 Ω；
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙A所示的图像，根据图像可知灯泡的电流与电压并不成正比原因是： 灯泡的电阻随温度的升高而增大 。
（4）一同学根据电压表和电流表的示数绘制成了如图丙B图像，发现电压增大，电流减小，如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为 0.7V ，读出电流表的示数，从而完成这次实验；
（5）小中也想测灯泡的额定功率，老师给他一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知。小中设计的电路如图丁所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 0.3 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电流表的示数为0.3A，则电源电压为 6 V；
③小灯泡的额定功率：P＝ 0.9 W。
【分析】（1）电流表在测电流时，要串联在被测电路中，由图甲可知，此时电流表并联在灯泡两端，会造成灯泡短路，正确连接应去掉电流表“+”接线柱与灯右端的连接的这一根线，将灯的右端与电压表的“﹣”接线柱连接；
（2）根据电流表的接线柱判断电流表所选量程，根据电流表的分度值和指针位置读出电流表示数，由欧姆定律求出小灯泡正常发光时的电阻；
（3）灯丝的电阻随温度升高而增大；
（4）当电压表并联在滑动变阻器两端时，电压表示数变大，电流表示数变小，根据并联电路电压的规律和电源电压算出灯泡正常发光时，电压表示数；
（5）①闭合开关S、S2，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，调节滑动变阻器的滑片P，使电流表的示数为0.3A，此时灯泡正常发光；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，定值电阻和滑动变阻器串联接入电路，电流表示数为0.2A；
将滑动变阻器的滑片P移到最左端，此时电路为定值电阻的简单电路，电流表的示数为0.3A，根据U＝IR计算电源电压和滑片位置不变时定值电阻两端的电压，再根据串联电路的电压规律结合欧姆定律计算此时滑动变阻器接入电路的阻值；
根据U＝IR计算灯泡正常发光时滑动变阻器两端的电压，再根据串联电路电压规律计算灯泡正常发光时灯泡两端的电压；
③根据P＝UI计算小灯泡的额定功率。
【解答】解：（1）实验中，定值电阻与变阻器串联，电压表测量定值电阻电压，电流表测量电路电流，电流更改如图所示：
；
（2）由图乙得，电流表的分度值为0.02A，示数为0.4A，由欧姆定律得，小灯泡正常发光时的电阻是：
；
（3）灯泡的电阻随温度的升高而增大，当灯泡的电压、电流改变时，电功率改变，温度改变，灯丝电阻改变；
（4）由图丙B图像得，当电压增大时，电流减小，说明此时电路电流减小，电阻变大，则此时变阻器接入电路中电阻变大，变阻器两端的电压变大，说明电压表此时连接在变阻器两端。电源电压由三节新干电池组成，电源电压为4.5V，由串联电路电压特点得，当灯泡正常发光时，电压表示数为：
UP＝U﹣UL＝4.5V﹣3.8V＝0.7V，即如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为0.7V时，灯泡正常发光，读出电流表的示数，从而完成这次实验；
（5）①闭合开关S、S2，灯泡与变阻器串联，电流表测量电路电流，调节滑动变阻器的滑片P，使电流表的示数为0.3A，此时灯泡正常发光。
②保持滑片P的位置不变，断开开关S2，闭合开关S1，定值电阻R0与变阻器串联，电流表测量电路电流，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电路化为定值电阻R0的简单电路，电流表的示数为0.3A，由欧姆定律得，电源电压为：
U电源＝I2R0＝0.3A×20Ω＝6V；
③变阻器与定值电阻R0串联时，由欧姆定律得，定值电阻R0的电压为：
U0＝I1R0＝0.2A×20Ω＝4V，
此时变阻器的电压为：
UP＝U电源﹣U0＝6V﹣4V＝2V，
变阻器接入电路中电阻为：
；
灯泡与变阻器串联，且灯泡正常发光时，变阻器的电压为：
UP′＝I2RP＝0.3A×10Ω＝3V，
灯泡的额定电压为：
ULe＝U电源﹣UP′＝6V﹣3V＝3V，
小灯泡的额定功率为：
P＝ULeI2＝3V×0.3A＝0.9W。
故答案为：（1）见解答图；（2）9.5；（3）灯泡的电阻随温度的升高而增大；（4）0.7V；（5）0.3；6；0.9。
【点评】本题考查错误电路的分析及现象，电流表读数，电阻计算、影响电阻的因素，同进也考查了设计实验测电功率，综合性强，有一定难度。
五、计算题（本大题共2小题，第19题8分，第20题9分，共17分。解题时要写出必要的文字说明、依据的公式，运算过程和结果要写明单位，只有结果、没有过程不能得分）
19．（8分）近年来房车自驾游成为旅游新宠，能让游客真正的亲近自然，在旅途中享受自由。据此实践小组开展了与房车相关的综合实践活动：
（1）房车整车质量为3t，轮胎与地面总接触面积为0.2m2，求房车静止时对水平地面的压强。（g取10N/kg）
（2）如图所示是小晋用频闪相机拍摄的房车在海边平直公路上行驶时的照片，相机每隔1s曝光一次，房车长约6m。若该房车发动机的输出功率为60kW，求房车的行驶速度和所受阻力。
【分析】（1）利用公式p＝计算房车静止时对水平地面的压强；
（2）利用公式v＝计算速度，根据二力平衡求出阻力。
【解答】解：（1）房车静止时对水平地面的压力F＝G＝mg＝3000kg×10N/kg＝3×104N，
房车静止时对水平地面的压强p＝＝＝1.5×105Pa；
（2）房车的行驶速度v＝＝＝12m/s，
房车的牵引力F＝＝＝5000N，
由于房车做匀速直线运动，则阻力和牵引力是一对平衡力，所以阻力为5000N。
答：（1）房车静止时对水平地面的压强是1.5×105Pa；
（2）房车的行驶速度是12m/s，所受阻力是5000N。
【点评】此题主要考查学生对压强和功率公式的理解和应用，是一道基础题。
20．（9分）如图所示，电源电压为15V不变。定值电阻R1的阻值为5Ω，滑动变阻器上标有“2A”字样。闭合开关S后，移动滑片P至某一位置时，电流表的示数为1.2A。
（1）求R1的电功率；
（2）求滑动变阻器R2接入电路的电阻；
（3）电路中接入一个量程为15V电压表，在电路安全的条件下，移动滑片P，电压表示数最小值与最大值之比为，求R2接入电路的最大阻值。
【分析】由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路中的电流。
（1）根据U＝IR计算R1的电压，根据P＝UI计算电功率；
（2）根据串联电路特点计算R2的电压，根据欧姆定律计算其电阻；
（3）分别讨论电压表的可能位置，根据电路中允许的最大电流确定最小或最大电压值，根据电压表示数最小值与最大值之比为，计算另一个电压值，根据串联电路的特点计算R2接入电路的最大阻值。
【解答】解：由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路中的电流。
（1）R1的电压U1＝IR1＝1.2A×5Ω＝6V；
R1的电功率P1＝U1I＝6V×1.2A＝7.2W；
（2）根据串联电路特点知，R2的电压
U2＝U﹣U1＝15V﹣6V＝9V；
根据欧姆定律知，R2的电阻；R2＝＝＝7.5Ω，
（3）电压表接入电路，可能接在R1的两端，当滑动变阻器电阻最小，电路中的电流最大，为2A，
此时电压表的示数最大为U大＝IR1＝2A×5Ω＝10V；
根据电压表示数最小值与最大值之比为，
最小电压为U小＝×10V＝3.75V，则滑动变阻器的电压为U'＝U﹣U小＝15V﹣3.75V＝11.25V；
根据串联分压规律，电阻之比等于电压之比，则R1：R2＝U1：U2＝3.75V：11.25V；R2＝3R1＝15Ω；
当电压表并联在R2的两端，滑动变阻器最小时，电流最大，电压表的示数最小，此时R1的两端U1＝IR1＝2A×5Ω＝10V，在最小电压为U小＝U﹣U1＝15V﹣10V＝5V；
则最大电压U大＝×5V＝V，
R1：R2＝U1：U2＝（15V﹣）V：V＝1：8；R2＝8R1＝40Ω；
因为电压表示数变化，不可能接在电源两端。
答：（1）R1的电功率是7.2W；
（2）滑动变阻器R2接入电路的电阻为7.5Ω；
（3）R2接入电路的最大阻值是15Ω或40Ω。
【点评】本题考查串联电路的特点、欧姆定律、电功率，属于中档题。
1．（4分）关于下列的估测最接近实际的是（ ）
A．家用电风扇正常工作的电流约为5A
B．人体感觉最舒适的温度约为36℃
C．一个普通中学生的质量约为60kg
D．教室里一盏日光灯的额定功率约为500W
2．（4分）2024年春节联欢晚会中，来自西安分会场的《山河诗长安》让人眼前一亮。这个节目通过增强现实AR技术，让李白跨越时空、乘鹤而来、饮酒对诗、观今日西安，让大唐不夜城，再现盛世长安恢宏景象。并以此刻画中国文化极致的浪漫与温情。以下说法正确的是（ ）
A．永宁门城墙的彩灯是自然光源
B．李白的影子形成的原理是光的折射
C．舞蹈演员唐诗逸在镜面一样舞台上表演时形成倒影的原理是反射
D．通过电视机看到盛世长安的五彩斑斓是由红、绿、黄三种色光混合而成
3．（4分）下列物态变化，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的苹果蒙上白霜
D．严冬，静静的池塘覆上薄冰
4．（4分）车贴已经成为一种时尚，它诙谐、搞笑又不乏警示。图中车贴中的提示语属于防止因惯性带来危害的是（ ）
A．B．
C．D．
5．（4分）滨滨在中考复习阶段整理了如下知识笔记，其中有误的一项是（ ）
A．连通器原理——连通器里的同一种液体不流动时，各容器中的液面相平
B．伯努利的发现——对于流动的液体和气体，在流速大的地方压强大，流速小的地方压强小
C．阿基米德原理——浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力
D．功的原理——使用任何机械都不能省功
6．（4分）如图甲，水平桌面上有物体A、B，B在F1的作用下向右做匀速直线运动；如图乙，A、B用轻绳水平连接后，在F1和F2共同作用下一起向左做匀速直线运动，水平拉力F1＝3N，F2＝10N，关于图乙，下列说法正确的是（ ）
A．B与桌面的摩擦力方向向左
B．A与桌面的摩擦力为4N
C．B与桌面的摩擦力为7N
D．轻绳的拉力为10N
7．（4分）下列电器应用电磁感应原理工作的是（ ）
A．节能灯B．电饭锅
C．动圈式话筒D．电熨斗
8．（4分）被斜向上抛出的小球在空中飞行过程中经过不同位置时的能量情况如图所示，下列判断中错误的（ ）
A．经过B、D两位置时小球的高度相同
B．经过B、E两位置时小球的速度大小相同
C．C位置可能为最高点
D．从A到B位置的过程中，小球的动能变化量小于重力势能变化量
9．（4分）小亮利用细钢丝、量筒和适量的水测量一小蜡块的密度。小亮的测量过程如图所示，图中V0、V1、V2分别是量筒中水面所对应的示数，细钢丝浸入水中的体积忽略不计。已知水的密度为ρ水，则小蜡块密度ρ蜡的表达式正确的是（ ）
A．ρ水B．ρ水
C．ρ水D．ρ水
10．（4分）如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V 3W”字样，只闭合开关S3时，小灯泡正常发光（不考虑灯丝电阻变化）。滑动变阻器R的最大阻值为18Ω，电流表的量程为“0～3A”，电压表的量程为“0～15V”，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电阻R0的阻值为12Ω
B．闭合S1、S2、S3，灯泡仍可发光
C．只闭合S1，电压表的示数范围0V～5.4V
D．通过控制开关与滑动变阻器，电路消耗的最小功率为2.7W
二、填空题（本大题共3小题，每空2分，共18分）
11．（4分）如图甲所示，所测物体的长度是 cm；如图乙所示，体温计的示数为 ℃。
12．（6分）如图是一种新型的充电器，用它同时给多个手机充电时，各手机是 （填“串联”或“并联”）的；给手机电池充电是将电能转化为 能；制作手机芯片的重要材料是 （填“半导体”或“超导体”）。
13．（8分）汽车在平直公路上以速度v0匀速行驶，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，使汽车的功率保持一个较小的恒定功率P继续行驶，设汽车行驶过程中所受阻力大小不变，汽车的牵引力F随时间t变化的图像如图所示。则减小了油门后，汽车所受阻力大小为 （选填“F0”或“0.5F0”）；汽车将做 （选填“先减速再加速最后匀速”或“先减速再匀速”）直线运动：汽车将保持的较小恒定功率P为 （选填“0.25P0”“0.5P0”或“0.75P0”），汽车再次匀速运动时的速度大小为 。
三、作图题（每小题3分，共9分）
14．（3分）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
15．（3分）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
16．（3分）如图，一辆汽车陷入泥潭中，要用滑轮组将汽车拉出，请画出汽车受到重力的示意图（图中点O为汽车的重心）以及最省力的绳子绕法。
四、实验探究题（17题（1）、（2）、（3）每空1分，（4）每空2分，共9分；18题每问1分，共7分，实验探究题共16分）
17．（9分）小明和小华一起进行了“不同物质吸热升温的现象”和“不同燃料燃烧放热能力”两项探究，他们设计的两组实验装置如下，若忽略热量的散失，且燃料燃烧时均匀放热。
（1）探究“不同燃料燃烧放热能力”应选用 （甲/乙）组器材。
（2）实验需要用到一些测量工具，除了图中已经呈现的和两个实验都要用到的测量工具外，甲组实验还需要的测量工具是 。
（3）甲组实验是通过 来比较不同物质吸收热量的多少，乙组是通过 来比较不同燃料放出热量的多少。
（4）由丙图可知，燃料1与燃料2的热值之比为 。已知燃烧率是燃料燃烧放出热量的多少与燃烧时间的比值，则燃料1的燃烧率为燃料2的燃烧率的 倍。
18．（7分）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻，电源电压由三节新干电池组成。
（1）图甲中小明将一根导线连接错误，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 Ω；
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙A所示的图像，根据图像可知灯泡的电流与电压并不成正比原因是： 。
（4）一同学根据电压表和电流表的示数绘制成了如图丙B图像，发现电压增大，电流减小，如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为 ，读出电流表的示数，从而完成这次实验；
（5）小中也想测灯泡的额定功率，老师给他一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知。小中设计的电路如图丁所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电流表的示数为0.3A，则电源电压为 V；
③小灯泡的额定功率：P＝ W。
五、计算题（本大题共2小题，第19题8分，第20题9分，共17分。解题时要写出必要的文字说明、依据的公式，运算过程和结果要写明单位，只有结果、没有过程不能得分）
19．（8分）近年来房车自驾游成为旅游新宠，能让游客真正的亲近自然，在旅途中享受自由。据此实践小组开展了与房车相关的综合实践活动：
（1）房车整车质量为3t，轮胎与地面总接触面积为0.2m2，求房车静止时对水平地面的压强。（g取10N/kg）
（2）如图所示是小晋用频闪相机拍摄的房车在海边平直公路上行驶时的照片，相机每隔1s曝光一次，房车长约6m。若该房车发动机的输出功率为60kW，求房车的行驶速度和所受阻力。
20．（9分）如图所示，电源电压为15V不变。定值电阻R1的阻值为5Ω，滑动变阻器上标有“2A”字样。闭合开关S后，移动滑片P至某一位置时，电流表的示数为1.2A。
（1）求R1的电功率；
（2）求滑动变阻器R2接入电路的电阻；
（3）电路中接入一个量程为15V电压表，在电路安全的条件下，移动滑片P，电压表示数最小值与最大值之比为，求R2接入电路的最大阻值。
参考答案与试题解析
一、选择题（本大题共10小题，每小题4分，共40分。每题四个选项中，只有一项符合要求）
1．（4分）关于下列的估测最接近实际的是（ ）
A．家用电风扇正常工作的电流约为5A
B．人体感觉最舒适的温度约为36℃
C．一个普通中学生的质量约为60kg
D．教室里一盏日光灯的额定功率约为500W
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：
A．家用电风扇的额定功率为40W，工作电压为220V，其正常工作的电流约为：
I＝＝≈0.18A，故A不符合实际；
B．人体感觉最舒适的温度约为25℃，故B不符合实际；
C．一个普通中学生的质量约为60kg，故C符合实际；
D．教室里一盏日光灯的额定功率约为40W，故D不符合实际。
故选：C。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2．（4分）2024年春节联欢晚会中，来自西安分会场的《山河诗长安》让人眼前一亮。这个节目通过增强现实AR技术，让李白跨越时空、乘鹤而来、饮酒对诗、观今日西安，让大唐不夜城，再现盛世长安恢宏景象。并以此刻画中国文化极致的浪漫与温情。以下说法正确的是（ ）
A．永宁门城墙的彩灯是自然光源
B．李白的影子形成的原理是光的折射
C．舞蹈演员唐诗逸在镜面一样舞台上表演时形成倒影的原理是反射
D．通过电视机看到盛世长安的五彩斑斓是由红、绿、黄三种色光混合而成
【分析】（1）自身能发光的物体叫光源。光源分为天然光源和人造光源；
（2）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；
（3）当光照射到物体表面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
（4）光的三原色为红、绿、蓝，电视机上的各种色光都是这三种颜色混合而成。
【解答】解：
A、永宁门城墙的彩灯是人造光源，故A错误；
B、影子是由光的直线传播形成的，故B错误；
C、舞蹈演员唐诗逸的倒影是平面镜成像，是光的反射形成的，故C正确；
D、彩色电视的画面上的色彩是由红、绿、蓝三种色光混合而成的，故D错误。
故选：C。
【点评】本题考查光源、光的直线传播、平面镜成像以及光的色散，是一道综合题。
3．（4分）下列物态变化，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的苹果蒙上白霜
D．严冬，静静的池塘覆上薄冰
【分析】固态向液态（气态）吸收热量，气态变液态（固态）放热。
【解答】解：A、早春，皑皑的白雪开始消融，属于固态转化为液态，就需要吸热。符合题意。
B、初夏，青青的小草挂上露珠，是湿润的空气液化，会放热。不符合题意。
C、深秋，红红的苹果蒙上白霜，是湿润的空气属于凝华，要放热。不符合题意。
D、严冬，静静的池塘覆上薄冰，属于凝固，要放热。不符合题意。
故选：A。
【点评】考查了物态变化的吸热（放热）特点，要求熟练掌握。
4．（4分）车贴已经成为一种时尚，它诙谐、搞笑又不乏警示。图中车贴中的提示语属于防止因惯性带来危害的是（ ）
A．B．
C．D．
【分析】惯性是物体保持原来运动状态不变的性质，即运动的要保持原来的运动状态，静止的要保持静止状态，逐个分析车贴中提到的物理情景结合惯性的知识加以分析。
【解答】解：
A、“别滴滴，越滴越慢”属于不文明驾驶行为，与惯性无关，故A不符合题意；
B、“跟车请自觉 关闭远光灯”可以避免过强的光照影响驾驶员视线，减少交通事故的发生，与惯性无关，故B不符合题意；
C、“注意刹车，保持车距”是在汽车行驶过程中可能会随时紧急刹车或行驶速度较慢，后面汽车在刹车时由于惯性会有一段刹车距离，所以要保持一定车距，防止惯性带来危害，故C符合题意；
D、“新手上路 多多关照”是新司机在汽车行驶过程中可能会随时紧急刹车或行驶速度较慢，提醒其他汽车驾驶员注意，减少交通事故的发生，与惯性无关，故D不符合题意。
故选：C。
【点评】惯性与人类生活息息相关，在对惯性的考查时，经常将其与交通方面联系起来进行考查如：车辆的限速、限载、保持车距都是这方面的内容。
5．（4分）滨滨在中考复习阶段整理了如下知识笔记，其中有误的一项是（ ）
A．连通器原理——连通器里的同一种液体不流动时，各容器中的液面相平
B．伯努利的发现——对于流动的液体和气体，在流速大的地方压强大，流速小的地方压强小
C．阿基米德原理——浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力
D．功的原理——使用任何机械都不能省功
【分析】（1）连通器的原理：连通器里装同一种液体时，液体静止不流动时，液面总是相平的；
（2）伯努利原理：流体在流速大的地方压强小；
（3）阿基米德定律是物理学中力学的一条基本原理。浸在液体（或气体）里的物体受到向上的浮力作用，浮力的大小等于被该物体排开的液体的重力。
（4）任何机械都不省功。
【解答】解：A、连通器里的同一种液体不流动时，各容器中的液面相平，故A正确；
B、对于流动的液体和气体，在流速大的地方压强小，流速小的地方压强大，故B错误；
C、浸在液体中的物体受到竖直向上的浮力，浮力的大小等于它排开液体所受到的重力，故C正确；
D、使用任何机械都不能省功，故D正确。
故选：B。
【点评】本题是简单的综合题，属于基础题。
6．（4分）如图甲，水平桌面上有物体A、B，B在F1的作用下向右做匀速直线运动；如图乙，A、B用轻绳水平连接后，在F1和F2共同作用下一起向左做匀速直线运动，水平拉力F1＝3N，F2＝10N，关于图乙，下列说法正确的是（ ）
A．B与桌面的摩擦力方向向左
B．A与桌面的摩擦力为4N
C．B与桌面的摩擦力为7N
D．轻绳的拉力为10N
【分析】（1）分析甲图B和乙图整体的受力情况，根据平衡力条件，求出滑动摩擦力大小；
（2）物体匀速直线运动时，受力平衡；
（3）摩擦力的方向与物体的相对运动方向或相对运动趋势相反。
【解答】解：如图甲，B在F1的作用下向右做匀速直线运动，其受力平衡，此时B受到的摩擦力大小fB＝F1＝3N，
图乙中B向左做匀速直线运动时，因压力大小和接触面的粗糙程度都不变，则此时B与桌面间的摩擦力仍然为fB＝3N；
如图乙，A、B用轻绳水平连接，在F1和F2共同作用下一起向左做匀速直线运动，整体受力平衡；
由于摩擦力的方向与物体的相对运动方向或相对运动趋势相反，A、B向左运动，则此时A、B受到的摩擦力都是向右的；
整体受到F1和F2、A向右的摩擦力和B向右的摩擦力，
整体受力平衡，则有：F1+fA+fB＝F2；
即：3N+fA+3N＝10N；
解得：fA＝4N，即A与桌面的摩擦力为4N；
对乙图中的B进行受力分析可知，轻绳的拉力等于F1、B向右的摩擦力之和，
所以轻绳的拉力：F＝F1+fB＝3N+3N＝6N；
综上所述，故ACD错误、B正确。
故选：B。
【点评】本题考查平衡力的应用，关键是不同情况下对物体进行受力分析。
7．（4分）下列电器应用电磁感应原理工作的是（ ）
A．节能灯B．电饭锅
C．动圈式话筒D．电熨斗
【分析】（1）电流通过导体会产生热量，这种现象叫做电流的热效应。
（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机和动圈式话筒就是利用该原理制成的。
【解答】解：ABD、节能灯、电饭锅、电熨斗是利用电流的热效应来工作的，故ABD不符合题意；
C、动圈式话筒是利用电磁感应现象来工作的，故C符合题意。
故选：C。
【点评】本题考查的是电流的热效应和电磁感应现象；知道动圈式话筒的基本原理。
8．（4分）被斜向上抛出的小球在空中飞行过程中经过不同位置时的能量情况如图所示，下列判断中错误的（ ）
A．经过B、D两位置时小球的高度相同
B．经过B、E两位置时小球的速度大小相同
C．C位置可能为最高点
D．从A到B位置的过程中，小球的动能变化量小于重力势能变化量
【分析】动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，机械能为动能、势能的和。
【解答】解：A．由图可知，B、D位置的重力势能相同，小球的质量不变，所以B、D位置的高度相同，故A正确；
B．动能的大小与质量和速度有关，由图可知，BE位置的动能相同，质量不变，所以经过BE两位置时小球的速度大小相同，故B正确；
C．重力势能的大小与质量和高度有关，由图可知，C位置的重力势能最大，质量不变，C位置可能为最高点，故C正确；
D．机械能包括动能和势能，由图可知，小球中E位置的机械能小于A位置的机械能，说明小球整个过程机械能减小，小球从A到B的过程中，重力势能增大，动能减小，动能转化为重力势能，机械能减小，小球的动能变化量大于重力势能变化量，故D错误。
故选：D。
【点评】本题考查了影响动能、重力势能大小的因素和机械能的变化，属于基础题。
9．（4分）小亮利用细钢丝、量筒和适量的水测量一小蜡块的密度。小亮的测量过程如图所示，图中V0、V1、V2分别是量筒中水面所对应的示数，细钢丝浸入水中的体积忽略不计。已知水的密度为ρ水，则小蜡块密度ρ蜡的表达式正确的是（ ）
A．ρ水B．ρ水
C．ρ水D．ρ水
【分析】根据漂浮条件求出小蜡块受到的重力，再求出小蜡块的质量。
读出小蜡块浸没水前后时，量筒水面对应的刻度值，求出小蜡块的体积。
根据密度公式，求出小蜡块的密度。
【解答】解：小蜡块漂浮在水面上，受到的重力等于排开水的重力，
由图甲和乙可知，小蜡块的质量等于它排开水的质量，
所以，m＝m排水＝（V1﹣V0）ρ水，
由甲和丙可知，小蜡块的体积为V＝V2﹣V0，
所以小蜡块的密度：ρ＝＝。
故选：B。
【点评】本题是来测量小蜡块密度的实验，实验中应用了漂浮时浮力与重力相等的特点，根据阿基米德原理来计算浮力，同时注意实验中测量小蜡块体积的方法。
10．（4分）如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V 3W”字样，只闭合开关S3时，小灯泡正常发光（不考虑灯丝电阻变化）。滑动变阻器R的最大阻值为18Ω，电流表的量程为“0～3A”，电压表的量程为“0～15V”，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电阻R0的阻值为12Ω
B．闭合S1、S2、S3，灯泡仍可发光
C．只闭合S1，电压表的示数范围0V～5.4V
D．通过控制开关与滑动变阻器，电路消耗的最小功率为2.7W
【分析】根据灯泡的规格，利用P＝UI求小灯泡的正常发光时的电流，利用欧姆定律求出小灯泡的灯丝电阻；
（1）由图可知，只闭合开关S3时，灯泡与定值电阻R0串联；小灯泡正常发光，根据串联电路的特点求出定值电阻R0两端的电压和通过的电流；欧阳欧姆定律求出R0的阻值；
（2）闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联；
（3）只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；根据灯泡的额定电压和串联电路特点求出电压表最小示数，根据滑动变阻器的最大，利用欧姆定律求出电路中的最小电流和电压表的最大示数；
（4）电源电压不变，根据P＝UI可知，当电路中的总电流最大时，电路消耗的总功率最大，当电路中总电流最小时，电路消耗的总功率最小；闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，电路中的总电流最大，根据P＝UI求出电路消耗的最大功率；根据滑动变阻器的最大阻值和R0的阻值大小关系可知，当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路总的总电流最小，根据P＝UI求出电路消耗的最小功率。
【解答】解：由P＝UI可知，小灯泡的正常发光时的电流：IL＝＝＝0.5A，
由I＝可知，小灯泡的灯丝电阻：RL＝＝＝12Ω
A、由图可知，只闭合开关S3时，灯泡与定值电阻R0串联，小灯泡正常发光，则通过小灯泡的电流为0.5A，小灯泡两端的电压为6V，
根据串联电路的电流特点可知，通过R0的电流：I0＝IL＝0.5A，
根据串联电路的电压特点可知，R0两端的电压：U0＝U﹣UL＝9V﹣6V＝3V，
由I＝知，R0的阻值：R0＝＝＝6Ω，故A错误；
B、由图可知，闭合S1、S2、S3，灯泡被短路，灯泡不发光，故B错误；
C、只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；
当灯泡正常发光时，灯泡两端的电压最大为6V，
根据串联电路的电压特点可知，此时滑动变阻器R两端的电压最小，即电压表最小示数为：UR小＝U﹣UL＝9V﹣6V＝3V，
根据串联分压的特点可知，当滑动变阻器R接入电路中阻值最大时，电压表的示数最大，
此时电路中总电阻：R总＝RL+R大＝12Ω+18Ω＝30Ω，
电路中的电流：I＝＝＝0.3A，此时的电流为最小电流，
此时灯泡两端的电压：UL′＝IRL＝0.3A×12Ω＝3.6V，
根据串联电路的电压特点可知，滑动变阻器两端的最大电压：UR大＝U﹣UL′＝9V﹣3.6V＝5.4V，即电压表的最大示数为5.4V；
所以，只闭合S1，电压表的示数范围3～5.4V，故C错误；
D、闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，根据以上分析可知，电路中的最大电流为2.5A，此时电路消耗的电功率最大，
电路消耗的最大功率：P大＝UI总＝9V×2.5A＝22.5W；
由于滑动变阻器的最大阻值大于R0的阻值，
所以当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路中的总电阻最大，
根据C选项分析可知，此时电路中的最小电流为I＝0.3A，
电路消耗的最小功率：P小＝UI＝9V×0.3A＝2.7W，故D正确。
故选：D。
【点评】本题是一道动态电路分析题，主要考查串并联电路的特点、欧姆定律以及电功率公式的应用，题目难度较大。
二、填空题（本大题共3小题，每空2分，共18分）
11．（4分）如图甲所示，所测物体的长度是 2.50 cm；如图乙所示，体温计的示数为 36.5 ℃。
【分析】（1）刻度尺的最小刻度值（或叫分度值）为相邻的刻度线表示的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0刻度线开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）根据体温计的分度值读数。
【解答】解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧与2.50cm刻度线对齐，所以物体的长度为L＝2.50cm；
（2）如图，体温计的分度值为0.1℃，示数为36.5℃。
故答案为：2.50；36.5。
【点评】读取不同测量工具的示数时，基本方法是一致的，都要先明确测量工具的量程和分度值，确定零刻度线的位置，视线与刻度线垂直。
12．（6分）如图是一种新型的充电器，用它同时给多个手机充电时，各手机是 并联 （填“串联”或“并联”）的；给手机电池充电是将电能转化为 化学 能；制作手机芯片的重要材料是 半导体 （填“半导体”或“超导体”）。
【分析】（1）并联电路中，各支路互不影响；
（2）电源是把其它形式的能转化为电能的装置。
（3）半导体是制作芯片的重要材料。
【解答】解：用充电器同时给多个手机充电时，各手机互不影响，是并联的；
此过程中，电池相当于电路中的电源，电池将电能转化为手机电池的化学能；
制作手机芯片的主要材料是半导体。
故答案为：并联；化学；半导体。
【点评】本题考查了电路的连接方式、能量的转化、材料的应用，属于基础题。
13．（8分）汽车在平直公路上以速度v0匀速行驶，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，使汽车的功率保持一个较小的恒定功率P继续行驶，设汽车行驶过程中所受阻力大小不变，汽车的牵引力F随时间t变化的图像如图所示。则减小了油门后，汽车所受阻力大小为 F0 （选填“F0”或“0.5F0”）；汽车将做 先减速再匀速 （选填“先减速再加速最后匀速”或“先减速再匀速”）直线运动：汽车将保持的较小恒定功率P为 0.5P0 （选填“0.25P0”“0.5P0”或“0.75P0”），汽车再次匀速运动时的速度大小为 0.5v0 。
【分析】司机在t1时刻之前，汽车匀速运动，牵引力和阻力是平衡力，由二力平衡条件得到牵引力和阻力相等，减小了油门后，汽车所受阻力大小不变；t1时刻之后，牵引力由0.5F0慢慢增大为F0，而阻力不变，比较牵引力和阻力的关系得到运动情况；在t1时刻之前，发动机功率为P0，司机在t1时刻减小了油门，牵引力减小一半，速度不变，由P＝Fv可知功率的变化；汽车再次匀速运动，牵引力为F0，由P＝Fv得到速度的大小。
【解答】解：由题意可知，司机在t1时刻之前，汽车在平直公路上以速度v0匀速行驶，则汽车处于平衡状态，所受牵引力与阻力是一对平衡力，大小相等，由图像可知，此时所受的阻力为F0，减小了油门后，汽车行驶过程中所受阻力不变，即汽车所受阻力仍然为F0；
由图像可知，t1时刻之后，牵引力由0.5F0慢慢增大为F0，而阻力不变，则在牵引力慢慢增大时，由于牵引力小于阻力，故汽车先减速，到最后牵引力变为F0与阻力相等时，汽车匀速；
司机在t1时刻之前，发动机功率为P0，快进入闹市区时，司机在t1时刻减小了油门，牵引力变为原来的一半，减速瞬间，速度不变，由P＝＝Fv得到功率为0.5P0；
汽车再次匀速运动，牵引力为F0，速度为
v＝。
故答案为：F0；先减速再匀速；0.5P0；0.5v0。
【点评】本题考查了功率公式P＝Fv灵活应用，了解研究对象的运动过程是解决问题的前提，会根据题目已知条件和求解的物理量选择物理规律是关键。
三、作图题（每小题3分，共9分）
14．（3分）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
【解答】解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为90°﹣40°＝50°，如下图所示：
【点评】本题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。
15．（3分）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
【分析】根据图中电磁铁的磁极，用安培定则判断电流方向；根据磁极间的相互作用判断小磁针的磁极。
【解答】解：由题图知，电磁体的右端为N极，根据安培定则知线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极。如下图所示：
【点评】本题考查了对螺线管磁场的认识和安培定则的应用，利用安培定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向。
16．（3分）如图，一辆汽车陷入泥潭中，要用滑轮组将汽车拉出，请画出汽车受到重力的示意图（图中点O为汽车的重心）以及最省力的绳子绕法。
【分析】（1）要想使滑轮组最省力，那么就要使滑轮组承担汽车拉力的绳子的段数最多。再根据滑轮组的省力情况由连接动滑轮的绳子的段数决定，最终确定绕绳的方法；
（2）根据重力的方向总是竖直向下的可画出汽车受到重力的示意图。
【解答】解：由图示可知，有一个定滑轮，一个动滑轮，滑轮组最大承重绳子的有关股数n＝3；
点O为汽车的重心，从O点沿重力的方向竖直向下表示出重力的方向，并标出符号G；如图所示；
【点评】滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子的段数，牢记重力的方向总是竖直向下的。
四、实验探究题（17题（1）、（2）、（3）每空1分，（4）每空2分，共9分；18题每问1分，共7分，实验探究题共16分）
17．（9分）小明和小华一起进行了“不同物质吸热升温的现象”和“不同燃料燃烧放热能力”两项探究，他们设计的两组实验装置如下，若忽略热量的散失，且燃料燃烧时均匀放热。
（1）探究“不同燃料燃烧放热能力”应选用 乙 （甲/乙）组器材。
（2）实验需要用到一些测量工具，除了图中已经呈现的和两个实验都要用到的测量工具外，甲组实验还需要的测量工具是 天平、秒表 。
（3）甲组实验是通过 加热时间的多少 来比较不同物质吸收热量的多少，乙组是通过 水温升高的度数或水温的变化 来比较不同燃料放出热量的多少。
（4）由丙图可知，燃料1与燃料2的热值之比为 8：3 。已知燃烧率是燃料燃烧放出热量的多少与燃烧时间的比值，则燃料1的燃烧率为燃料2的燃烧率的 4 倍。
【分析】（1）研究不同燃料燃烧放热能力，应选用不同的燃料；
（2）利用控制变量法进行分析；
（3）加热时间的长短反映物质吸收热量的多少；相同质量的同种液体，升高的温度反映燃料放出热量的多少；
（4）从图丙中读出数据，运用热量的计算公式Q＝qm和Q＝cmΔt可求出两者的倍数关系
根据热量之比和时间之比求出燃烧率之比。
【解答】解：（1）研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材；
（2）甲图中研究不同物质吸热升温的现象，要控制物质的质量相等；乙中探究不同燃料燃烧的放热能力，也要控制不同燃料质量相同，即甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；
甲实验中，根据转换法，用加热时间表示不同物质吸热多少，甲组实验还需要测量加热时间，所用工具是秒表；
（3）甲组实验是通过加热时间的多少来反映物质吸收热量的多少；乙组是通过水温升高的度数或水温的变化来反映燃料放出热量的多少；
（4）燃料1在燃烧时，相同时间内放出的热量是相同的，所以燃烧10min是燃烧5min放出热量的2倍；
由公式Q＝cmΔt可得，二者放出的热量之比，Q1：Q2＝＝＝＝；
燃料的质量相同，由公式Q＝qm可得，二者的热值之比等于产生的热量之比：q1：q2＝8：3；
由图可知，燃料1和燃料2燃烧的时间之比为t1：t2＝10min：15min＝2：3；放出的热量之比为Q1：Q2＝8：3；
则燃料1的燃烧率与燃料2的燃烧率之比为：
＝×＝×＝4。
故答案为：（1）乙；（2）天平、秒表；（3）加热时间的多少；水温升高的度数或水温的变化；（4）8：3；4。
【点评】本题考查了学生对“不同物质吸热升温的现象”和“不同燃料燃烧的放热能力”实验探究，分析时利用好控制变量法是解决本题的关键。
18．（7分）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻，电源电压由三节新干电池组成。
（1）图甲中小明将一根导线连接错误，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 9.5 Ω；
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙A所示的图像，根据图像可知灯泡的电流与电压并不成正比原因是： 灯泡的电阻随温度的升高而增大 。
（4）一同学根据电压表和电流表的示数绘制成了如图丙B图像，发现电压增大，电流减小，如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为 0.7V ，读出电流表的示数，从而完成这次实验；
（5）小中也想测灯泡的额定功率，老师给他一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知。小中设计的电路如图丁所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 0.3 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电流表的示数为0.3A，则电源电压为 6 V；
③小灯泡的额定功率：P＝ 0.9 W。
【分析】（1）电流表在测电流时，要串联在被测电路中，由图甲可知，此时电流表并联在灯泡两端，会造成灯泡短路，正确连接应去掉电流表“+”接线柱与灯右端的连接的这一根线，将灯的右端与电压表的“﹣”接线柱连接；
（2）根据电流表的接线柱判断电流表所选量程，根据电流表的分度值和指针位置读出电流表示数，由欧姆定律求出小灯泡正常发光时的电阻；
（3）灯丝的电阻随温度升高而增大；
（4）当电压表并联在滑动变阻器两端时，电压表示数变大，电流表示数变小，根据并联电路电压的规律和电源电压算出灯泡正常发光时，电压表示数；
（5）①闭合开关S、S2，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，调节滑动变阻器的滑片P，使电流表的示数为0.3A，此时灯泡正常发光；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，定值电阻和滑动变阻器串联接入电路，电流表示数为0.2A；
将滑动变阻器的滑片P移到最左端，此时电路为定值电阻的简单电路，电流表的示数为0.3A，根据U＝IR计算电源电压和滑片位置不变时定值电阻两端的电压，再根据串联电路的电压规律结合欧姆定律计算此时滑动变阻器接入电路的阻值；
根据U＝IR计算灯泡正常发光时滑动变阻器两端的电压，再根据串联电路电压规律计算灯泡正常发光时灯泡两端的电压；
③根据P＝UI计算小灯泡的额定功率。
【解答】解：（1）实验中，定值电阻与变阻器串联，电压表测量定值电阻电压，电流表测量电路电流，电流更改如图所示：
；
（2）由图乙得，电流表的分度值为0.02A，示数为0.4A，由欧姆定律得，小灯泡正常发光时的电阻是：
；
（3）灯泡的电阻随温度的升高而增大，当灯泡的电压、电流改变时，电功率改变，温度改变，灯丝电阻改变；
（4）由图丙B图像得，当电压增大时，电流减小，说明此时电路电流减小，电阻变大，则此时变阻器接入电路中电阻变大，变阻器两端的电压变大，说明电压表此时连接在变阻器两端。电源电压由三节新干电池组成，电源电压为4.5V，由串联电路电压特点得，当灯泡正常发光时，电压表示数为：
UP＝U﹣UL＝4.5V﹣3.8V＝0.7V，即如果不改正电路连接，他应调节滑动变阻器的滑片，使电压表的示数为0.7V时，灯泡正常发光，读出电流表的示数，从而完成这次实验；
（5）①闭合开关S、S2，灯泡与变阻器串联，电流表测量电路电流，调节滑动变阻器的滑片P，使电流表的示数为0.3A，此时灯泡正常发光。
②保持滑片P的位置不变，断开开关S2，闭合开关S1，定值电阻R0与变阻器串联，电流表测量电路电流，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电路化为定值电阻R0的简单电路，电流表的示数为0.3A，由欧姆定律得，电源电压为：
U电源＝I2R0＝0.3A×20Ω＝6V；
③变阻器与定值电阻R0串联时，由欧姆定律得，定值电阻R0的电压为：
U0＝I1R0＝0.2A×20Ω＝4V，
此时变阻器的电压为：
UP＝U电源﹣U0＝6V﹣4V＝2V，
变阻器接入电路中电阻为：
；
灯泡与变阻器串联，且灯泡正常发光时，变阻器的电压为：
UP′＝I2RP＝0.3A×10Ω＝3V，
灯泡的额定电压为：
ULe＝U电源﹣UP′＝6V﹣3V＝3V，
小灯泡的额定功率为：
P＝ULeI2＝3V×0.3A＝0.9W。
故答案为：（1）见解答图；（2）9.5；（3）灯泡的电阻随温度的升高而增大；（4）0.7V；（5）0.3；6；0.9。
【点评】本题考查错误电路的分析及现象，电流表读数，电阻计算、影响电阻的因素，同进也考查了设计实验测电功率，综合性强，有一定难度。
五、计算题（本大题共2小题，第19题8分，第20题9分，共17分。解题时要写出必要的文字说明、依据的公式，运算过程和结果要写明单位，只有结果、没有过程不能得分）
19．（8分）近年来房车自驾游成为旅游新宠，能让游客真正的亲近自然，在旅途中享受自由。据此实践小组开展了与房车相关的综合实践活动：
（1）房车整车质量为3t，轮胎与地面总接触面积为0.2m2，求房车静止时对水平地面的压强。（g取10N/kg）
（2）如图所示是小晋用频闪相机拍摄的房车在海边平直公路上行驶时的照片，相机每隔1s曝光一次，房车长约6m。若该房车发动机的输出功率为60kW，求房车的行驶速度和所受阻力。
【分析】（1）利用公式p＝计算房车静止时对水平地面的压强；
（2）利用公式v＝计算速度，根据二力平衡求出阻力。
【解答】解：（1）房车静止时对水平地面的压力F＝G＝mg＝3000kg×10N/kg＝3×104N，
房车静止时对水平地面的压强p＝＝＝1.5×105Pa；
（2）房车的行驶速度v＝＝＝12m/s，
房车的牵引力F＝＝＝5000N，
由于房车做匀速直线运动，则阻力和牵引力是一对平衡力，所以阻力为5000N。
答：（1）房车静止时对水平地面的压强是1.5×105Pa；
（2）房车的行驶速度是12m/s，所受阻力是5000N。
【点评】此题主要考查学生对压强和功率公式的理解和应用，是一道基础题。
20．（9分）如图所示，电源电压为15V不变。定值电阻R1的阻值为5Ω，滑动变阻器上标有“2A”字样。闭合开关S后，移动滑片P至某一位置时，电流表的示数为1.2A。
（1）求R1的电功率；
（2）求滑动变阻器R2接入电路的电阻；
（3）电路中接入一个量程为15V电压表，在电路安全的条件下，移动滑片P，电压表示数最小值与最大值之比为，求R2接入电路的最大阻值。
【分析】由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路中的电流。
（1）根据U＝IR计算R1的电压，根据P＝UI计算电功率；
（2）根据串联电路特点计算R2的电压，根据欧姆定律计算其电阻；
（3）分别讨论电压表的可能位置，根据电路中允许的最大电流确定最小或最大电压值，根据电压表示数最小值与最大值之比为，计算另一个电压值，根据串联电路的特点计算R2接入电路的最大阻值。
【解答】解：由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路中的电流。
（1）R1的电压U1＝IR1＝1.2A×5Ω＝6V；
R1的电功率P1＝U1I＝6V×1.2A＝7.2W；
（2）根据串联电路特点知，R2的电压
U2＝U﹣U1＝15V﹣6V＝9V；
根据欧姆定律知，R2的电阻；R2＝＝＝7.5Ω，
（3）电压表接入电路，可能接在R1的两端，当滑动变阻器电阻最小，电路中的电流最大，为2A，
此时电压表的示数最大为U大＝IR1＝2A×5Ω＝10V；
根据电压表示数最小值与最大值之比为，
最小电压为U小＝×10V＝3.75V，则滑动变阻器的电压为U'＝U﹣U小＝15V﹣3.75V＝11.25V；
根据串联分压规律，电阻之比等于电压之比，则R1：R2＝U1：U2＝3.75V：11.25V；R2＝3R1＝15Ω；
当电压表并联在R2的两端，滑动变阻器最小时，电流最大，电压表的示数最小，此时R1的两端U1＝IR1＝2A×5Ω＝10V，在最小电压为U小＝U﹣U1＝15V﹣10V＝5V；
则最大电压U大＝×5V＝V，
R1：R2＝U1：U2＝（15V﹣）V：V＝1：8；R2＝8R1＝40Ω；
因为电压表示数变化，不可能接在电源两端。
答：（1）R1的电功率是7.2W；
（2）滑动变阻器R2接入电路的电阻为7.5Ω；
（3）R2接入电路的最大阻值是15Ω或40Ω。
【点评】本题考查串联电路的特点、欧姆定律、电功率，属于中档题。
相关试卷
2024年黑龙江省大庆市杜尔伯特蒙古族自治县中考一模物理试题： 这是一份2024年黑龙江省大庆市杜尔伯特蒙古族自治县中考一模物理试题，共20页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2024年黑龙江省大庆市龙凤区中考二模物理试题（原卷版+解析版）： 这是一份2024年黑龙江省大庆市龙凤区中考二模物理试题（原卷版+解析版），文件包含2024年黑龙江省大庆市龙凤区中考二模物理试题原卷版docx、2024年黑龙江省大庆市龙凤区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。
黑龙江省大庆市杜尔伯特蒙古族自治县2023年中考三模物理试题： 这是一份黑龙江省大庆市杜尔伯特蒙古族自治县2023年中考三模物理试题，共6页。
