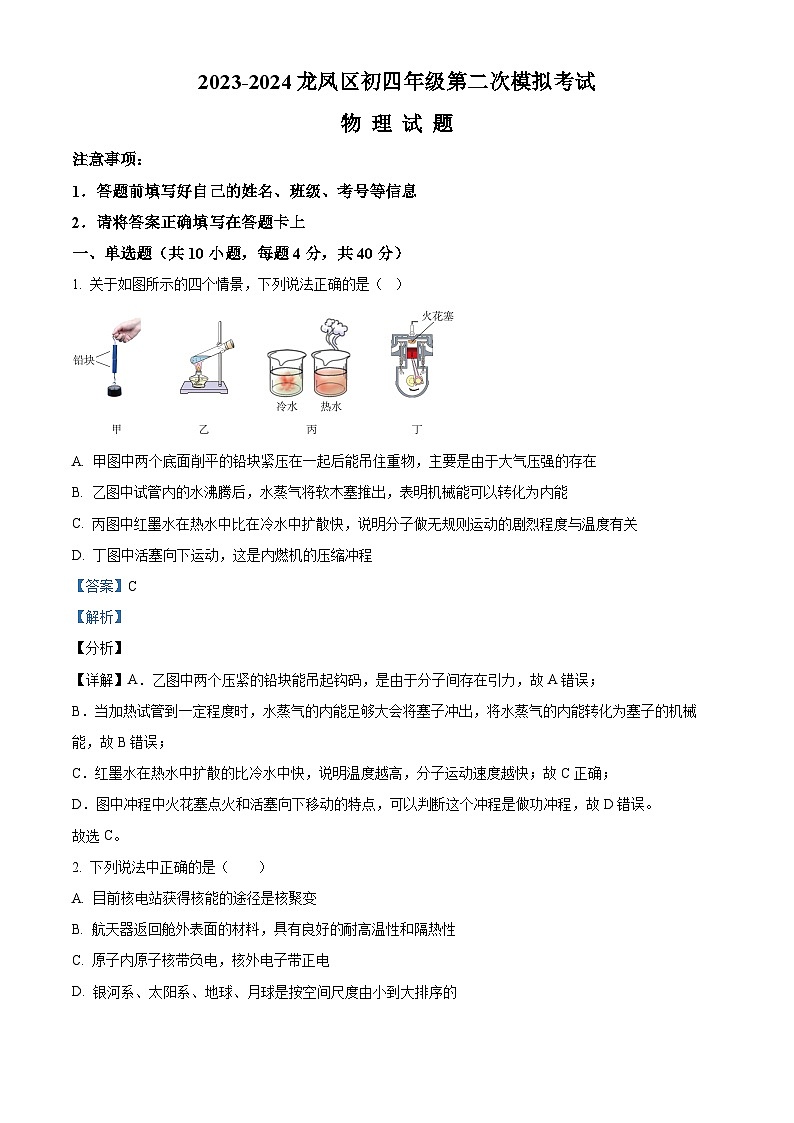

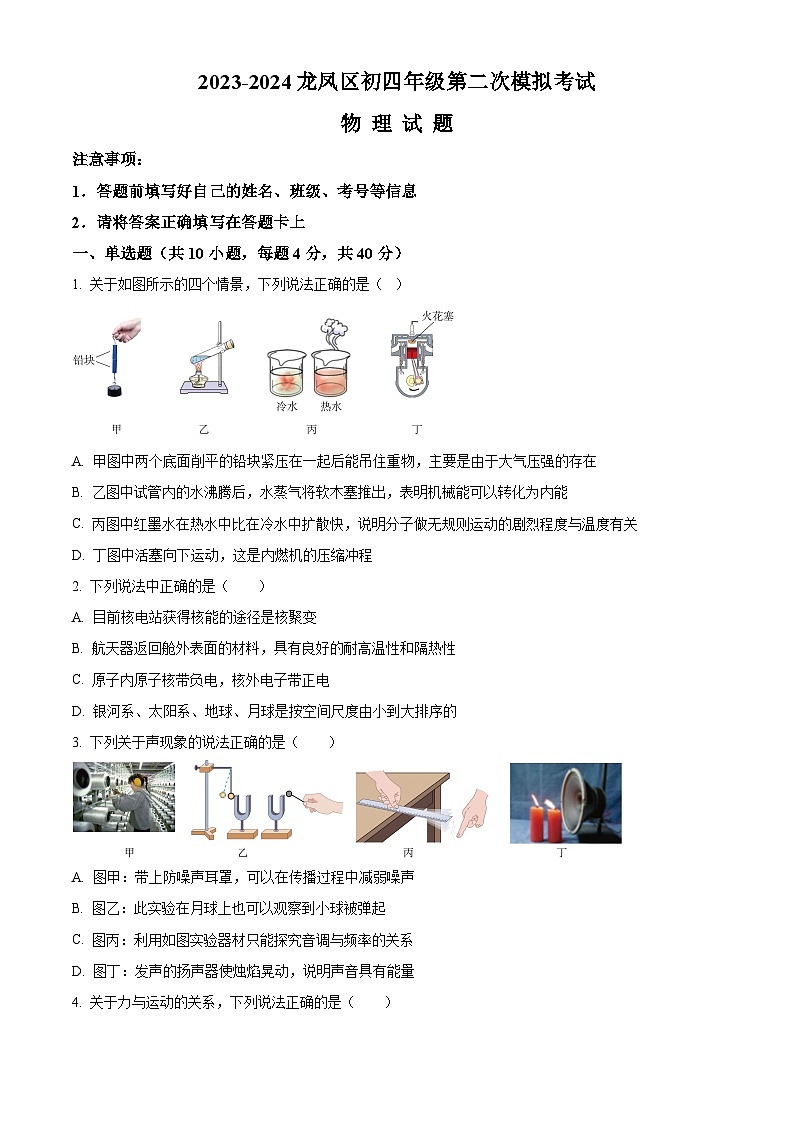

注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题（共10小题，每题4分，共40分）
1. 关于如图所示的四个情景，下列说法正确的是（ ）
A. 甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B. 乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C. 丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D. 丁图中活塞向下运动，这是内燃机的压缩冲程
【答案】C
【解析】
【分析】
【详解】A．乙图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故A错误；
B．当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能，故B错误；
C．红墨水在热水中扩散的比冷水中快，说明温度越高，分子运动速度越快；故C正确；
D．图中冲程中火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程，故D错误。
故选C。
2. 下列说法中正确的是（ ）
A. 目前核电站获得核能的途径是核聚变
B. 航天器返回舱外表面的材料，具有良好的耐高温性和隔热性
C. 原子内原子核带负电，核外电子带正电
D. 银河系、太阳系、地球、月球是按空间尺度由小到大排序的

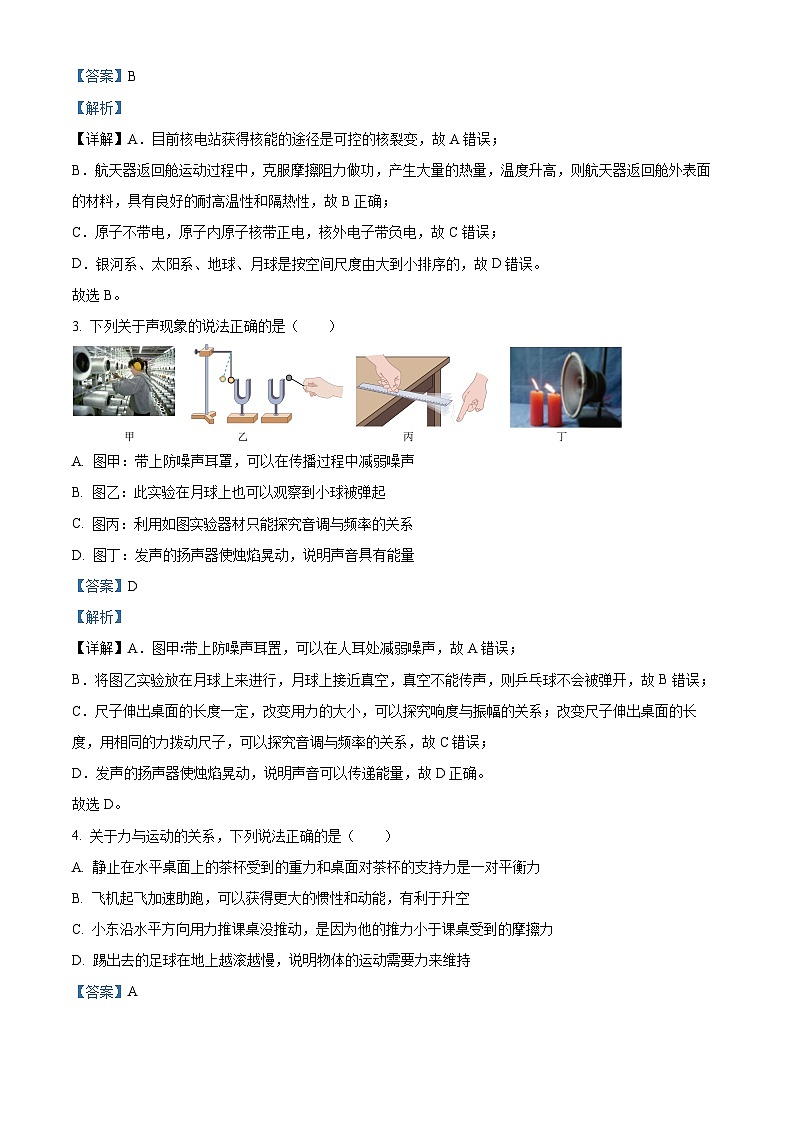

【答案】B
【解析】
【详解】A．目前核电站获得核能的途径是可控的核裂变，故A错误；
B．航天器返回舱运动过程中，克服摩擦阻力做功，产生大量的热量，温度升高，则航天器返回舱外表面的材料，具有良好的耐高温性和隔热性，故B正确；
C．原子不带电，原子内原子核带正电，核外电子带负电，故C错误；
D．银河系、太阳系、地球、月球是按空间尺度由大到小排序的，故D错误。
故选B。
3. 下列关于声现象的说法正确的是（ ）
A. 图甲：带上防噪声耳罩，可以在传播过程中减弱噪声
B. 图乙：此实验在月球上也可以观察到小球被弹起
C. 图丙：利用如图实验器材只能探究音调与频率的关系
D. 图丁：发声的扬声器使烛焰晃动，说明声音具有能量
【答案】D
【解析】
【详解】A．图甲∶带上防噪声耳置，可以在人耳处减弱噪声，故A错误；
B．将图乙实验放在月球上来进行，月球上接近真空，真空不能传声，则乒乓球不会被弹开，故B错误；
C．尺子伸出桌面的长度一定，改变用力的大小，可以探究响度与振幅的关系；改变尺子伸出桌面的长度，用相同的力拨动尺子，可以探究音调与频率的关系，故C错误；
D．发声的扬声器使烛焰晃动，说明声音可以传递能量，故D正确。
故选D。
4. 关于力与运动的关系，下列说法正确的是（ ）
A. 静止在水平桌面上的茶杯受到的重力和桌面对茶杯的支持力是一对平衡力
B. 飞机起飞加速助跑，可以获得更大的惯性和动能，有利于升空
C. 小东沿水平方向用力推课桌没推动，是因为他的推力小于课桌受到的摩擦力
D. 踢出去的足球在地上越滚越慢，说明物体的运动需要力来维持
【答案】A

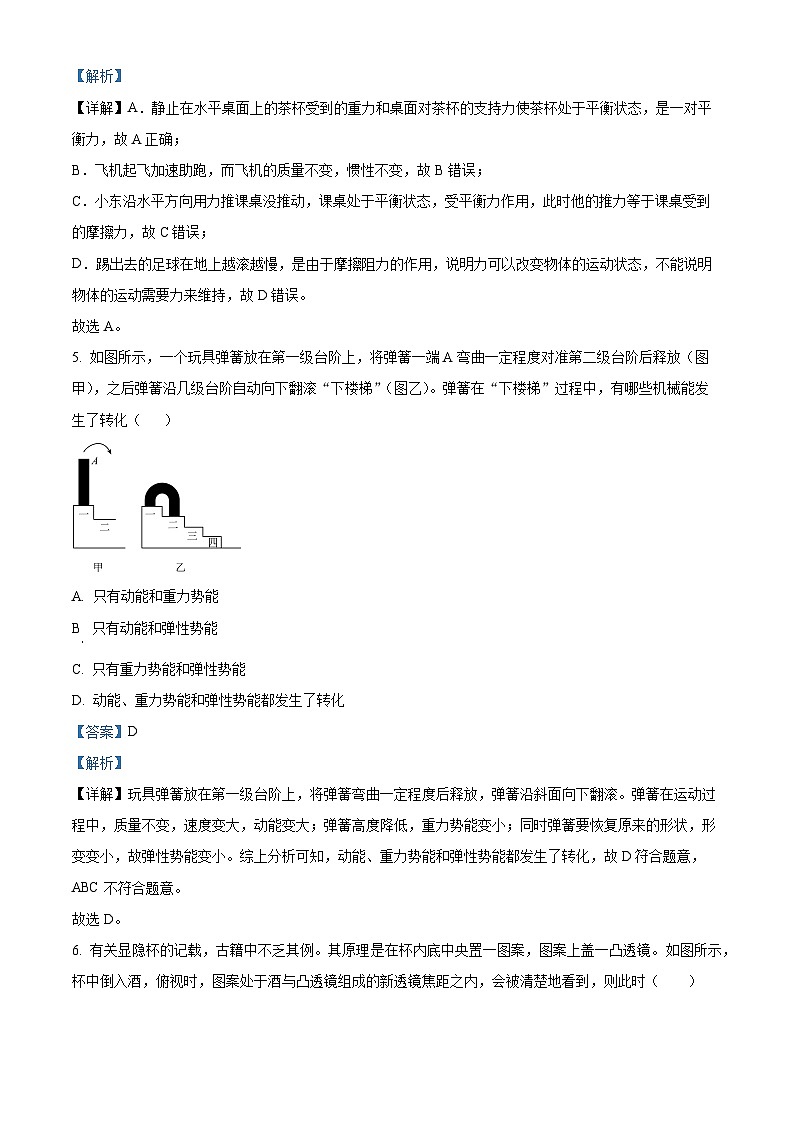

【解析】
【详解】A．静止在水平桌面上的茶杯受到的重力和桌面对茶杯的支持力使茶杯处于平衡状态，是一对平衡力，故A正确；
B．飞机起飞加速助跑，而飞机的质量不变，惯性不变，故B错误；
C．小东沿水平方向用力推课桌没推动，课桌处于平衡状态，受平衡力作用，此时他的推力等于课桌受到的摩擦力，故C错误；
D．踢出去的足球在地上越滚越慢，是由于摩擦阻力的作用，说明力可以改变物体的运动状态，不能说明物体的运动需要力来维持，故D错误。
故选A。
5. 如图所示，一个玩具弹簧放在第一级台阶上，将弹簧一端A弯曲一定程度对准第二级台阶后释放（图甲），之后弹簧沿几级台阶自动向下翻滚“下楼梯”（图乙）。弹簧在“下楼梯”过程中，有哪些机械能发生了转化（ ）

A. 只有动能和重力势能
B 只有动能和弹性势能
C. 只有重力势能和弹性势能
D. 动能、重力势能和弹性势能都发生了转化
【答案】D
【解析】
【详解】玩具弹簧放在第一级台阶上，将弹簧弯曲一定程度后释放，弹簧沿斜面向下翻滚。弹簧在运动过程中，质量不变，速度变大，动能变大；弹簧高度降低，重力势能变小；同时弹簧要恢复原来的形状，形变变小，故弹性势能变小。综上分析可知，动能、重力势能和弹性势能都发生了转化，故D符合题意，ABC不符合题意。
故选D。
6. 有关显隐杯的记载，古籍中不乏其例。其原理是在杯内底中央置一图案，图案上盖一凸透镜。如图所示，杯中倒入酒，俯视时，图案处于酒与凸透镜组成的新透镜焦距之内，会被清楚地看到，则此时（ ）

A. 杯中酒相当于一块凸透镜
B. 成的是缩小的像
C. 新透镜成像原理与放大镜相同
D. 成的像是实像
【答案】C
【解析】
【详解】杯中酒中间薄、边缘厚，相当于一块凹透镜。杯中倒入酒，俯视时，图案处于处于酒与凸透镜组成的新透镜焦距之内，成正立、放大的虚像，故C符合题意。
故选C。

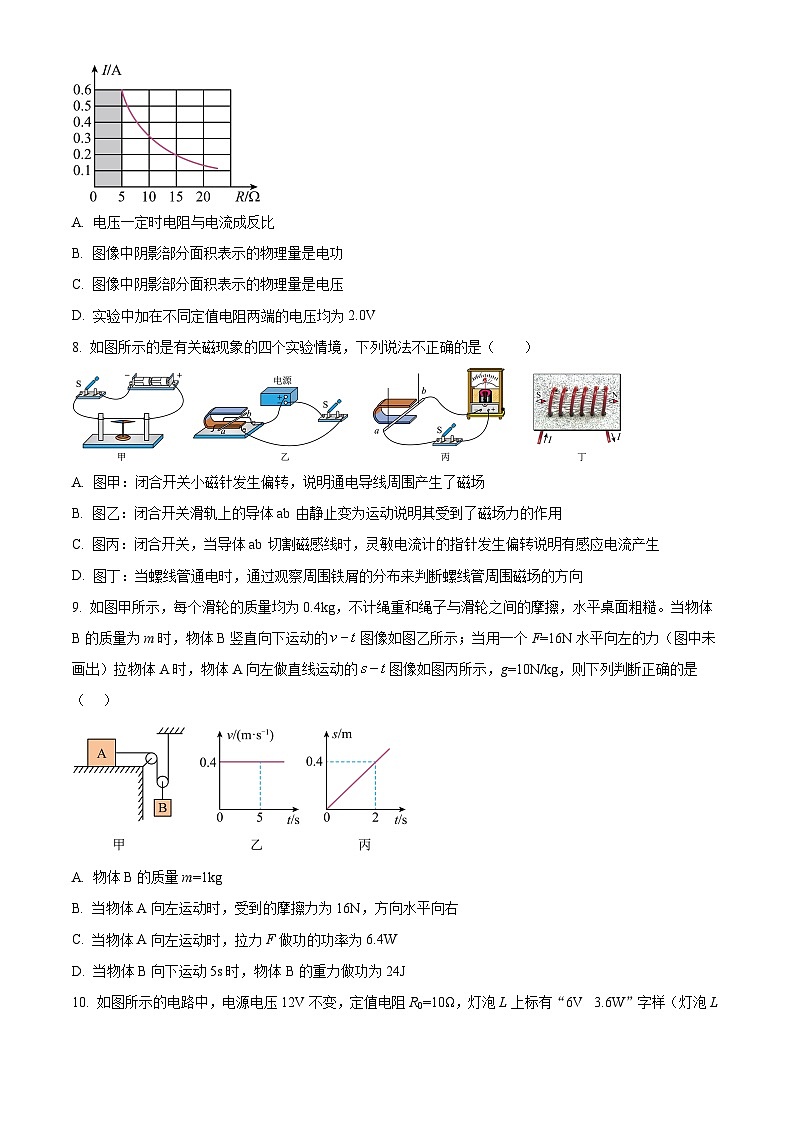

7. 如图所示是某同学按照正确的实验操作，探究“电流与电阻的关系”并根据实验数据画出一定值电阻的I﹣R图像。下列分析判断正确的是（ ）

A. 电压一定时电阻与电流成反比
B. 图像中阴影部分面积表示的物理量是电功
C. 图像中阴影部分面积表示的物理量是电压
D. 实验中加在不同定值电阻两端的电压均为2.0V
【答案】C
【解析】
【详解】A．本实验的结论应该是：导体两端电压一定时，通过导体的电流与导体的电阻成反比，而不能说电阻与电流成反比，故A错误；
BC．由图可知，横轴是电阻，纵轴是电流，由可知，图像中阴影部分面积表示的物理量是电压，故B错误，C正确；
D．由I-R图像可知，实验中加在不同定值电阻两端的电压均为
故D错误。
故选C。
8. 如图所示的是有关磁现象的四个实验情境，下列说法不正确的是（ ）

A. 图甲：闭合开关小磁针发生偏转，说明通电导线周围产生了磁场
B. 图乙：闭合开关滑轨上的导体ab 由静止变为运动说明其受到了磁场力的作用
C. 图丙：闭合开关，当导体ab 切割磁感线时，灵敏电流计的指针发生偏转说明有感应电流产生
D. 图丁：当螺线管通电时，通过观察周围铁屑的分布来判断螺线管周围磁场的方向
【答案】D
【解析】
【详解】A．图甲：闭合开关，导线有电流通过，小磁针发生偏转，说明通电导线周围产生了磁场，故A正确，不符合题意；
B．力可以改变物体的运动状态，图乙：闭合开关滑轨上的导体ab 由静止变为运动说明其受到了磁场力的作用，故B正确，不符合题意；
C．闭合电路中的部分导体切割磁感线会产生感应电流。图丙：闭合开关，当导体ab 切割磁感线时，灵敏电流计的指针发生偏转说明电路有感应电流产生，故C正确，不符合题意；
D．图丁：当螺线管通电时，通过观察周围铁屑的分布来判断螺线管周围磁场的分布情况，而无法看出磁场方向，故D错误，不符合题意。
故选D。
9. 如图甲所示，每个滑轮的质量均为0.4kg，不计绳重和绳子与滑轮之间的摩擦，水平桌面粗糙。当物体B的质量为m时，物体B竖直向下运动的图像如图乙所示；当用一个F=16N水平向左的力（图中未画出）拉物体A时，物体A向左做直线运动的图像如图丙所示，g=10N/kg，则下列判断正确的是（ ）
A. 物体B的质量m=1kg
B. 当物体A向左运动时，受到的摩擦力为16N，方向水平向右
C. 当物体A向左运动时，拉力F做功的功率为6.4W
D. 当物体B向下运动5s时，物体B的重力做功为24J
【答案】D
【解析】
【详解】A．动滑轮的重力为
物体B竖直向下运动时，由图乙知，它做的是匀速直线运动，所以物体A在水平桌面上向右做匀速运动，则物体A受到水平向左的摩擦力f与水平向右的拉力相平衡，由图甲可知，使用滑轮组承担物重的绳子股数，不计绳重和绳子与滑轮之间的摩擦，则A受到的摩擦力
当用一个水平向左的力拉物体A时，物体A向左做直线运动，物体A受到的水平向右的摩擦力f和绳子的拉力作用，由于A对水平面的压力大小和接触面的粗糙程度不变，则A受到的摩擦力大小不变，此时摩擦力方向向右，根据物体A受力平衡可得向左的拉力为
所以，B受到的重力为
则物体B的质量为
故A错误；
B．当物体A向左运动时，受到水平向右的摩擦力，大小为
故B错误；
C．当物体A向左运动时，由图丙可知，物体A在2s内通过的路程，则拉力F做功为
拉力的功率为
故C错误；
D．当物体B向下运动时，由图乙可知物体B下降的速度为
根据可得，5s内下降的高度为
则物体B的重力做的功为
故D正确。
故选D。
10. 如图所示的电路中，电源电压12V不变，定值电阻R0=10Ω，灯泡L上标有“6V 3.6W”字样（灯泡L电阻不随温度变化），电流表A可调量程为“0~0.6A”或“0~3A”，电压表V可调量程为“0~3V”或“0~15V”。已知滑动变阻器上标有“？Ω 1A”字样，滑动变阻器连入电路的电阻与其接入长度成正比，A是滑动变阻器下端点，B与O分别是滑动变阻器上某点，且AO间电阻为滑动变阻器总电阻的。当只闭合开关S和S1，滑动变阻器滑片P在B点时，灯泡L恰好正常发光；当只闭合开关S和S2，滑片P分别在O点和B点时，电压表的示数之比UAO∶UAB=4∶3，则下列说法正确的是（ ）
①小灯泡正常工作电阻为10Ω
②滑动变阻器AB间电阻与滑动变阻器最大阻值的比值为1∶4
③电流表电压表均选大量程，闭合S和S2，在电路安全的前提下，R0的功率变化范围为0.9W~10W
④闭合开关S、S2，调节滑动变阻器滑片，发现电压表和电流表指针偏转的格数相同（可任意选择量程），在保证电路安全的前提下，电流表示数的可能值有3个
A. ①③B. ①③④C. ①②④D. ③④
【答案】A
【解析】
【详解】①．由可得，灯泡正常工作的电阻为
故①正确；
②．当只闭合开关S和S1，滑动变阻器与灯泡串联，滑片P在B点时，灯泡L恰好正常发光，则滑动变阻器所分电压为
U'AB=U电-U=12V-6V=6V
电路中的电流为
则AB间电阻的电阻为
当只闭合开关S和S2，滑片P分别在B点时，由于R0=10Ω，结合上述分析可知，UAB=6V；结合UAO：UAB=4：3，则
UAO=8V
则电路中的电流为
由欧姆定律可得
所以滑动变阻器AB间电阻与滑动变阻器最大阻值的比值为1：3。故②错误；
③．闭合S和S2，R0与滑动变阻器串联，由可得，电流越大，功率越大，电流越小，功率越小，由可得，电路中总电阻越大，电流越小，当滑动变阻器完全接入电路时，电流最小，功率最小，为
当通过滑动变阻器的电流最大时，电流为1A，功率最大，为
故③正确；
④．闭合开关S、S2，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，若电流表量程为0~0.6A，电压表量程为0~3V，则电流表示数可记为0.02nA，电压表电压表示数可记为0.1nV，此时滑动变阻器接入电路的电阻为
电路中电流为
故这种情况不可能；
若电流表量程为0~0.6A，电压表量程为0~15V，则电流表示数可记为0.02nA，电压表电压表示数可记为0.5nV，此时滑动变阻器接入电路的电阻为
电路中电流为
故这种情况可能；
若电流表量程为0~3A，电压表量程为0~15V，则电流表示数可记为0.1nA，电压表电压表示数可记为0.5nV，此时滑动变阻器接入电路的电阻为
由上述分析可得，此时的电流为0.8A，故这种情况可能；
若电流表量程为0~3A，电压表量程为0~3V，则电流表示数可记为0.1nA，电压表电压表示数可记为0.1nV，此时滑动变阻器接入电路的电阻为
电路中电流为
电压表示数大于3V，故没有这种情况可能；综上，电流示数可能有2个，故④错误。
故选A。
二、填空题（共4小题，每空1分，共14分）
11. 如图所示，对着瓶口吹气能发出声音。吹气时，瓶口外空气流速变大，压强变______，促使瓶内气体向外流动，使瓶内气体压强小于瓶外的压强，空气又向内流动，这样空气在瓶口不停地______，就发出了声音；空气进出瓶口越快，发出声音的音调越_______ 。
【答案】 ①. 小 ②. 振动 ③. 高
【解析】
【详解】[1]流体中流速越快的地方，压强越小，如图所示，对着瓶口吹气，瓶口外空气流速变大，压强变小。
[2]声音是物体振动产生的，如图所示，对着瓶口吹气，瓶口外压强变小，促使瓶内气体向外流动，使瓶内气体压强小于瓶外的压强，空气又向内流动，这样空气在瓶口不停地振动，就发出了声音。
[3]音调的高低是是由振动的频率决定的，频率越快，音调越高，故空气进出瓶口越快，振动频率越快，发出声音的音调越高。
12. 如图所示是小明某次在齐都体育场跑步后手机“微信运动”功能记录的数据．若小明此次跑步用时20min，每步的步长均为0.5m，则他跑步的速度是_____m/s；跑步时，若以手机为参照物，小明是______的；当小明匀速跑过弯道时，其运动状态是________（选填“不变”或“变化”）的；小明跑步过程中需要不断向后蹬地，说明力是________________（选填“维持”或“改变”）物体运动的原因．
【答案】 ①. 2.5 ②. 静止 ③. 变化 ④. 改变
【解析】
【详解】[1][2][3][4]小明此次跑步用时
t＝20min＝20×60s＝1200s
每步的步长均为0.5m,跑步路程为
s＝0.5m×6000＝3000m
则他跑步的速度
＝2.5m/s
若以手机为参照物，小明与手机的位置没有发生改变则小明是静止的；当小明匀速跑过弯道时，运动方向改变了，所以其运动状态是变化的；小明跑步过程中需要不断向后蹬地，说明力是改变物体运动的原因。
13. 有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿车内相比热值________（填“更大”或“一样大”或“更小”）：为防止发动机温度过高，可用水进行冷却，用水是因为水的________较大，这是通过________方式来改变发动机的内能；如果散热器中装有10kg的水，在水温升高50℃时，水吸收的热量是________J（c水＝4.2×103J/kg·℃）。
【答案】 ①. 一样大 ②. 比热容 ③. 热传递 ④.
【解析】
【详解】[1]热值是燃料的特性，与燃烧情况无关；因此同样的汽油加在T型轿车内和加在L型轿车内热值一样大。
[2][3]汽车发动机工作时产生大量的热量，这些热量如果不迅速转移，就可能损坏发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高。这是通过热传递的方式来改变发动机的内能。
[4]水吸收的热量为
14. 某冰块中有一小金属块，冰和金属块的总质量是61g，将它们放在盛有水的圆柱形容器中，恰好悬浮于水中（如图甲所示）。当冰全部熔化后，容器里的水面下降了0.6cm（如图乙所示）。容器的底面积为10cm2，冰块中冰的体积是______cm3，金属块的质量是______g。金属块的密度是______kg/m3，已知冰的密度ρ冰=0.9×103kg/m3。
【答案】 ①. 60 ②. 7 ③. 7×103
【解析】
【分析】
【详解】设冰和金属块的总体积为V，其中冰的体积为V1，金属块的体积为V2；冰和金属的总质量为m，其中冰的质量为m1，金属块的质量为m2。
[1]由题意得，冰的体积减去熔化成水后的体积，就是水面下降的体积，即
V1﹣=0.6cm×10cm2=6cm3
则
V1﹣V1=6cm3
解得
V1=60cm3
即冰块中冰的体积是60cm3。
[2]由ρ=可得
m1=ρ冰V1=0.9×103kg/m3×60×10﹣6m3=54×10﹣3kg=54g
故
m2=m﹣m1=61g﹣54g=7g
即金属块质量为7g。
[3]由于冰和金属块恰好悬浮于水中，则
F浮=G总=mg=0.061kg×10N/kg=0.61N
由F浮=ρ水gV排得
V=V排===6.1×10﹣5m3=61cm3
则金属块体积
V2=V﹣V1=61cm3﹣60cm3=1cm3
所以金属块的密度
ρ金属===7g/cm3=7×103kg/m3
即金属块的密度是7×103kg/m3。
三、作图题（共3小题，每题2分，共6分）
15. 两个带电小球A和B在静止的小车中的位置如图所示，两球处于同一水平线上。请画出小球A水平方向上的受力示意图。
【答案】
【解析】
【详解】两个带电小球A和B在静止的小车中的位置如图所示，根据电荷间的相互作用规律知道，A小球受到B小球对它水平向左的斥力，同时受到车厢对它水平向右的支持力，从小球A的重心开始，分别沿两力的方向画一条有向线段，并分别用F斥和F支表示，如下图
16. 为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。请在图乙中画出显示器AB在挡风玻璃中所成的像。
【答案】
【解析】
【详解】挡风玻璃相当于平面镜，根据平面镜成像的特点，成等大，等距，正立虚像，AB成的像关于平面镜对称，故分别过A、B作他们的对称点A'B'，然后用虚线连接A'B'，作图如下：
17. 居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
（ ）
【答案】
【解析】
【详解】由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
四、实验题（共2小题，每空2分，图2分，共26分）
18. 物理兴趣小组的同学们利用如图所示的装置进行“二力平衡条件”的探究：
（1）小组将相同质量的砝码放在左右两盘后，把小车转过一个角度，然后松手，观察到小车转动一定角度后恢复到静止状态，说明两个力必须作用在_______ 才能平衡；
（2）某次实验中，当左盘砝码质量大于右盘时，小车两边的拉力大小_________ （选填“相等”或“不相等”），但小车仍处于静止状态。此时小车受到的_________ （选填“是”或“不是”） 平衡力，产生这一现象的原因可能是小车受到________ 的影响；
（3）为尽量减少以上影响，小敏提出将甲装置中的小车换成小卡片，如图乙所示。为了验证只有作用在同一物体上的两个力才能平衡，小敏下一步操作是_________：
A．左右各加一个钩码
B．把卡片剪成两半
C．把卡片扭转一个角度
（4）如果将小车换成轻质弹簧测力计，如图丙所示，在左右两盘各放入重4N砝码，忽略盘重和绳重，则弹簧测力计的示数为________N。
【答案】 ①. 同一条直线上 ②. 不相等 ③. 是 ④. 摩擦力 ⑤. B ⑥. 4
【解析】
【详解】（1）[1]把小车转过一个角度，小车在水平方向上受到的两个力不在同一条直线上然后松手，观察到小车转动，最后恢复到静止状态，说明小车在水平方向上受到的两个力必须作用在在同一条直线上时才能平衡。
（2）[2][3][4]实验中，当左盘放入稍大一点的砝码时，即左盘重力稍大一点，小车两边的拉力大小不相等；小车仍处于静止状态，此时小车还受平衡力的作用，此时小车有向左运动的趋势，桌面对小车有向右的摩擦力，即小车的平衡受到摩擦力的影响。
（3）[5]为了验证只有作用在同一物体上的两个力才能平衡，用剪刀把小卡片剪成两个更小的卡片，观察两个更小卡片是否平衡，故ACD不符合题意，B符合题意。
故选B。
（4）[6]如果将小车换成轻质弹簧测力计，如图乙所示，在左右两盘各放入重4N的砝码，则拉力为4N，弹簧测力计的示数为4N。
19. 某小灯泡的额定电流为0.3A，图甲是小明测量该灯泡功率的实验电路；

（1）请用笔画线代替导线将图甲中的电路连接完整，滑动变阻器的滑片向右移动时，接入电路中电阻变大；______
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为______ V、电流表的示数为______ A；
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为______ W；
（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定（未知），R1、R2均为电阻箱（0∼999.9Ω）；
①实验步骤如下：
第1步；仅闭合S1，R2调至5Ω时，电流表的示数为0.3A；
第2步：仅闭合S2，R1、R2分别调至6Ω和9Ω时，电流表的示数为0.3A；
则小灯泡正常发光时的电阻为______Ω，额定功率为______ W；
②小强对图丙电路及操作进行了下列调整，其中仍能完成测量的有______。
A．将R1换成导线
B．将R2换成导线
【答案】 ①. ②. 3 ③. 0 ④. 0.36 ⑤. 10 ⑥. 0.9 ⑦. A
【解析】
【详解】（1）[1]实验中，灯泡与变阻器串联，电压表串联灯泡的电压，电流表测量电路电流，如图所示：
（2）[2][3]闭合开关进行实验时，若图中导线M发生了断路，变阻器、电流表、灯泡、电压表串联，由于电压表电阻很大，在调节滑片的过程中，会发现电压表的示数等于电源电压，为3 V；电路电阻很大，电路几乎没有电流，电流表的示数为0A。
（3）[4]由图乙得，电压表的分度值为0.1V，示数为1.5V，电流表的分度值为0.02A，示数为0.24A，小灯泡的功率为
（4）[5]为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定（未知），R1、R2均为电阻箱（0∼999.9Ω）；
①实验步骤如下：
第1步；仅闭合S1，R2调至5Ω时，灯泡与R2串联，电流表测量电路电流，电流表的示数为0.3A，此时灯泡正常发光；
第2步：仅闭合S2，R1、R2分别调至6Ω和9Ω时，R1、R2串联，电流表测量电路电流，电流表的示数为0.3A，由等效电路得，两电路的总电阻相等，小灯泡正常发光时的电阻为
[6]灯泡的额定功率为
[7] A．将R1换成导线，仅闭合S1，灯泡与R2串联，电流表测量电路电流，调节R2，使电流表的示数为0.3A，此时灯泡正常发光，读出R2的阻值R2；仅闭合S2，电路变为R2的简单电路，调节R2，使电流表示数为0.3A，读出R2的阻值R′2，灯泡正常发光的电阻为
B．将R2换成导线，仅闭合S1，电路变为灯泡的简单电路，电流表测量电路电流，当电流表示数为0.3A时，灯泡正常发光，当电流表电流不是0.3A时，灯泡不是正常发光的状态，即此时灯泡不一定正常发光；仅闭合S2，电路变为R1的简单电路，对实验没有意义；同时闭合S1、S2，灯泡与R1并联，并联电路各用电器互不影响，液无法确保灯泡正常发光，故无法得到灯泡的额定功率，故B不符合题意。
故选A。
五、计算题（共2小题，每题7分，共14分）
20. 如题图所示，一个重为1N薄壁平底容器放在水平桌面上，容器内装有6N的酒精，容器的底面积为25cm2，一重3N的木块漂浮在酒精中，酒精深度为10cm，ρ酒精＝0.8×103kg/m3，g取10N/kg。求：
（1）木块受到的浮力；
（2）容器对水平桌面的压强；
（3）酒精对容器底部的压力。

【答案】（1）3N；（2）800Pa；（3）2N
【解析】
【详解】解：（1）木块漂浮在酒精中，由物体沉浮条件可得
F浮=G木=3N
（2）容器对水平桌面的压力
F=G总=G木+G酒+G容=3N+6N+1N=10N
容器对水平桌面的压强
（3）酒精深度为
h＝10cm＝0.1m
则酒精对容器底部的压强
p′＝ρ酒gh＝0.8×103kg/m3×10N/kg×0.1m＝800Pa
则酒精对容器底部的压力
F酒＝p酒S＝800Pa×25×10﹣4m2＝2N
答：（1）木块受到的浮力3N；
（2）容器对水平桌面的压强为800Pa；
（3）酒精对容器底部的压力为2N。
21. 饮茶有利于人体健康，图甲是小明家小型电热炉泡茶壶，图乙是水壶底座的发热盘，图丙是它工作时的电路图，其中的R1、R2均为发热电阻丝，它有加热、保温两挡，已知它额定电压220V，额定加热功率是880W，保温功率是55W，求：
（1）电茶壶正常加热时的电流；
（2）电阻R1、R2的阻值；
（3）小明家使用的是电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是。泡茶时有一次电热炉单独加热工作5min，请问他家电能表指示灯闪烁了多少次？

【答案】（1）4A；（2）55Ω，825Ω；（3）117.3次
【解析】
【详解】解：（1）电茶壶正常加热时的电流为
（2）当S1闭合、S2断开时，R1和R2串联接入电路，当S1和S2都闭合时，R1接入电路，根据串联电路电阻越串越大和可知电阻越大功率越小，当S1闭合、S2断开时，是保温挡，即R1和R2消耗的功率是55W，则R1和R2的总电阻为
当S1和S2都闭合时，是加热挡，即R1消耗的功率是880W， 则R1的电阻为
则R2的电阻为
（3）电热炉单独加热工作5min，消耗的电能为
电能表指示灯闪烁的次数为
答：（1）电茶壶正常加热时的电流是4A；
（2）电阻R1是55Ω、R2的阻值是825Ω；
（3）他家电能表指示灯闪烁了117.3次。
