2024高考30热点最新模拟题精练
热点29 与教材图片相关问题

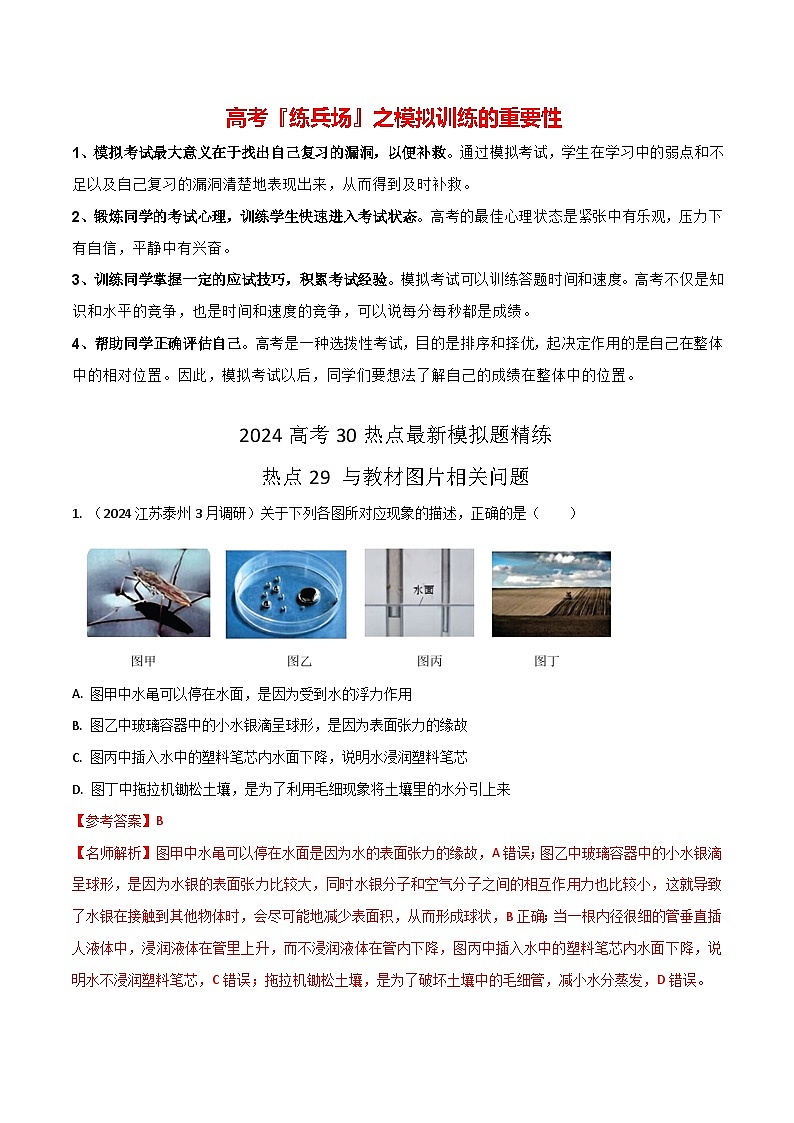

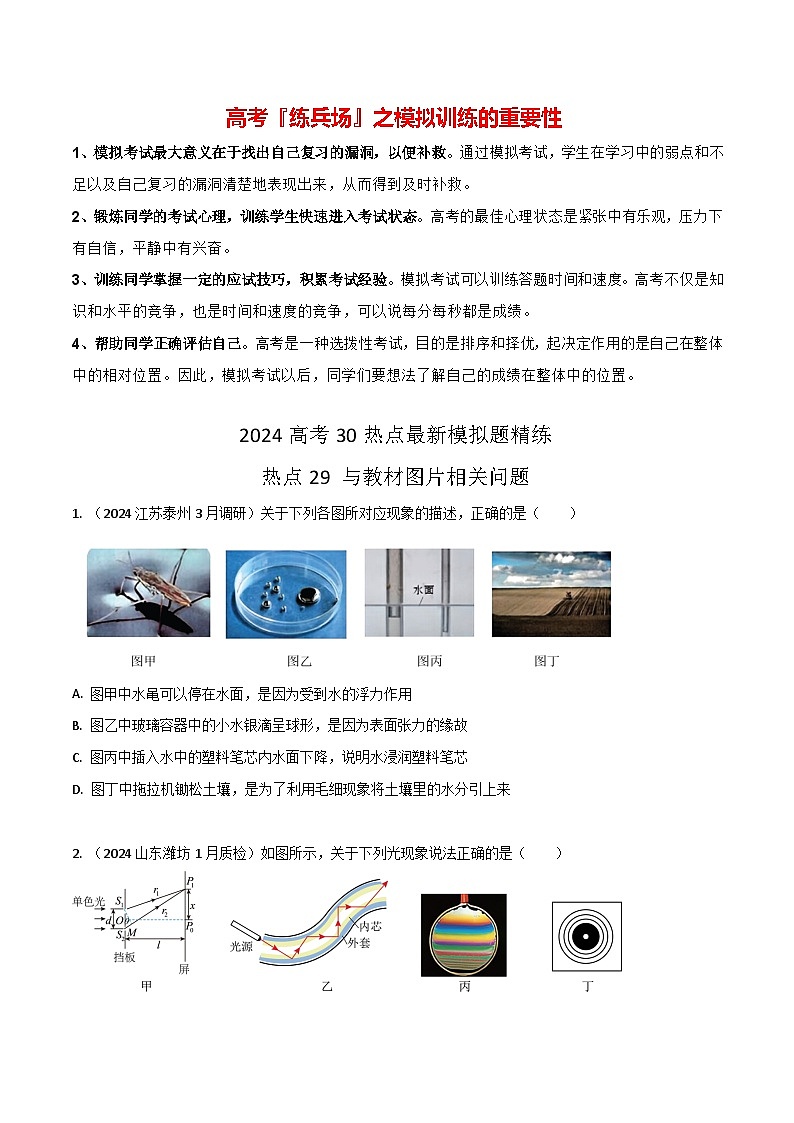

1. （2024江苏泰州3月调研）关于下列各图所对应现象的描述，正确的是（ ）
A. 图甲中水黾可以停在水面，是因为受到水的浮力作用
B. 图乙中玻璃容器中的小水银滴呈球形，是因为表面张力的缘故
C. 图丙中插入水中的塑料笔芯内水面下降，说明水浸润塑料笔芯
D. 图丁中拖拉机锄松土壤，是为了利用毛细现象将土壤里的水分引上来
【参考答案】B
【名师解析】图甲中水黾可以停在水面是因为水的表面张力的缘故，A错误；图乙中玻璃容器中的小水银滴呈球形，是因为水银的表面张力比较大，同时水银分子和空气分子之间的相互作用力也比较小，这就导致了水银在接触到其他物体时，会尽可能地减少表面积，从而形成球状，B正确；当一根内径很细的管垂直插人液体中，浸润液体在管里上升，而不浸润液体在管内下降，图丙中插入水中的塑料笔芯内水面下降，说明水不浸润塑料笔芯，C错误；拖拉机锄松土壤，是为了破坏土壤中的毛细管，减小水分蒸发，D错误。

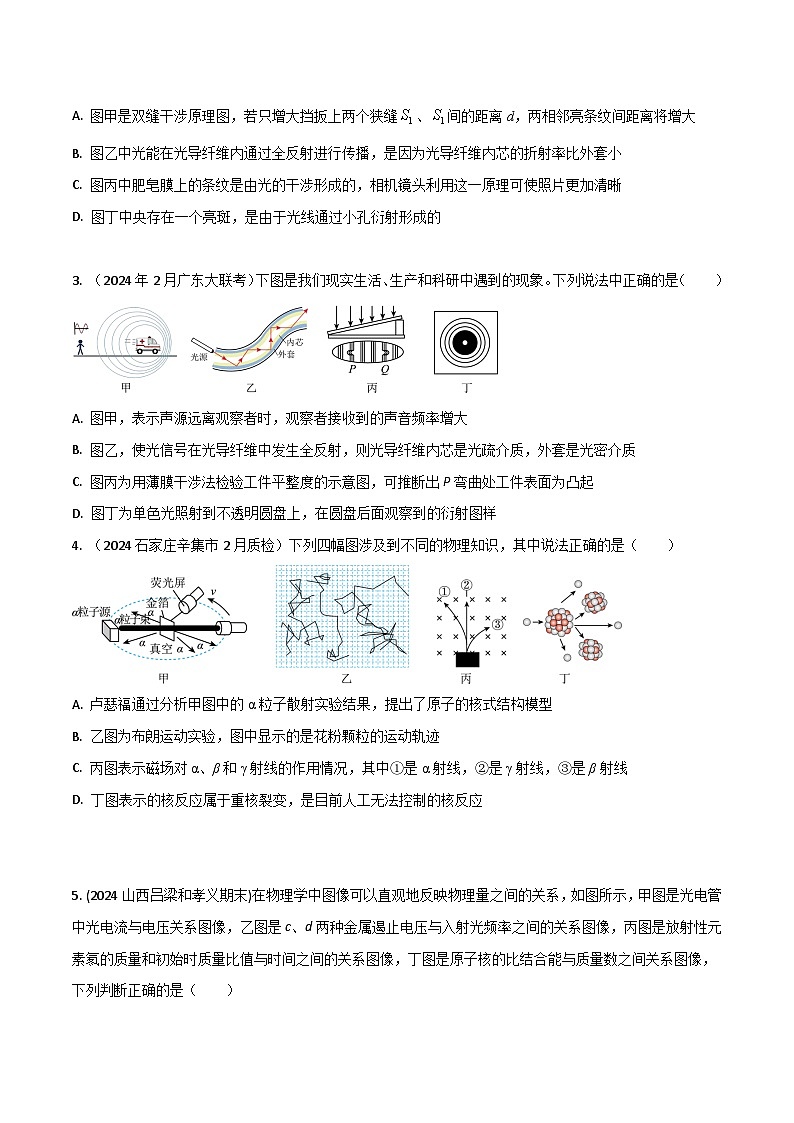

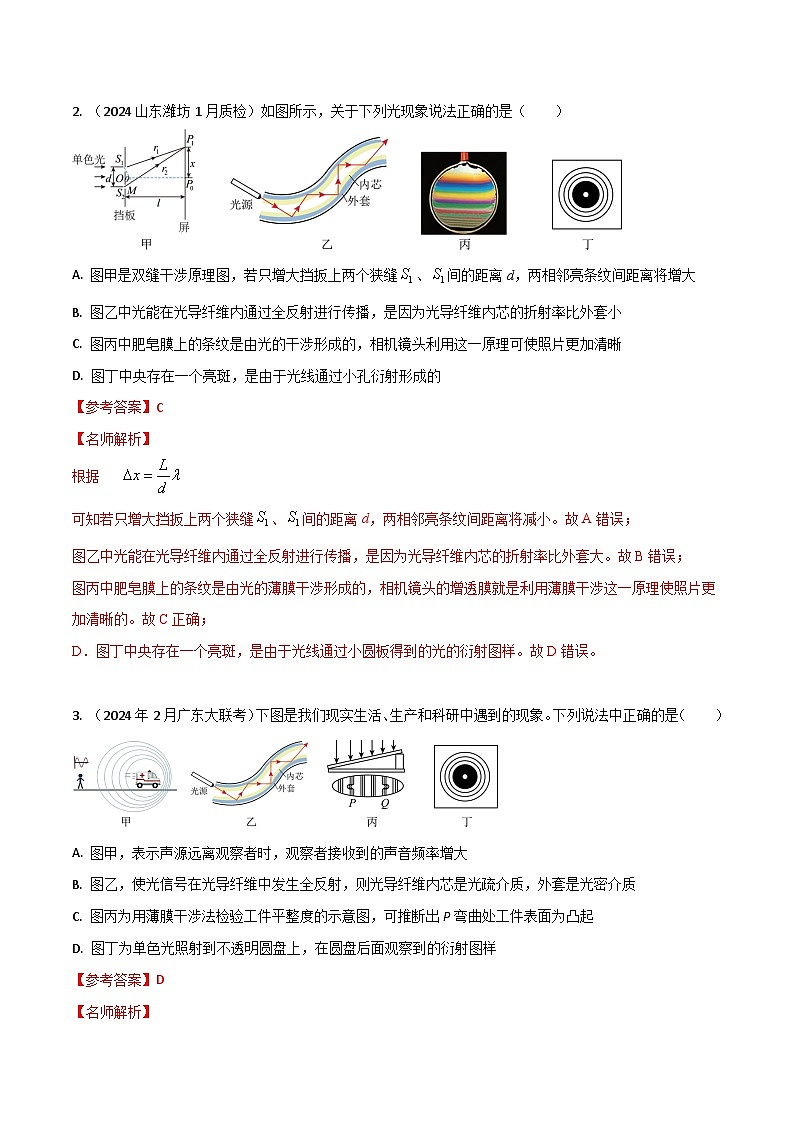

2. （2024山东潍坊1月质检）如图所示，关于下列光现象说法正确的是（ ）
A. 图甲是双缝干涉原理图，若只增大挡扳上两个狭缝、间的距离d，两相邻亮条纹间距离将增大
B. 图乙中光能在光导纤维内通过全反射进行传播，是因为光导纤维内芯的折射率比外套小
C. 图丙中肥皂膜上的条纹是由光的干涉形成的，相机镜头利用这一原理可使照片更加清晰
D. 图丁中央存在一个亮斑，是由于光线通过小孔衍射形成的
【参考答案】C
【名师解析】
根据
可知若只增大挡扳上两个狭缝、间的距离d，两相邻亮条纹间距离将减小。故A错误；
图乙中光能在光导纤维内通过全反射进行传播，是因为光导纤维内芯的折射率比外套大。故B错误；
图丙中肥皂膜上的条纹是由光的薄膜干涉形成的，相机镜头的增透膜就是利用薄膜干涉这一原理使照片更加清晰的。故C正确；
D．图丁中央存在一个亮斑，是由于光线通过小圆板得到的光的衍射图样。故D错误。
3. （2024年2月广东大联考）下图是我们现实生活、生产和科研中遇到的现象。下列说法中正确的是（ ）
A. 图甲，表示声源远离观察者时，观察者接收到的声音频率增大
B. 图乙，使光信号在光导纤维中发生全反射，则光导纤维内芯是光疏介质，外套是光密介质
C. 图丙为用薄膜干涉法检验工件平整度的示意图，可推断出P弯曲处工件表面为凸起
D. 图丁为单色光照射到不透明圆盘上，在圆盘后面观察到的衍射图样
【参考答案】D
【名师解析】
图甲中，声源远离观察者，观察者接收到声音频率减小，故A错误；
图乙中，为了传递的信息在内芯中全反射，必须要求内芯是光密介质，外套是光疏介质，故B错误；
图丙中，用薄膜干涉法检测工件表面平整程度，根据条纹弯曲方向可以推断出P处出现凹陷，故C错误；
图丁中，是单色光照射到不透明圆盘上，在圆盘后面观察到的衍射图样，故D正确。
4. （2024石家庄辛集市2月质检）下列四幅图涉及到不同的物理知识，其中说法正确的是（ ）

A. 卢瑟福通过分析甲图中的α粒子散射实验结果，提出了原子的核式结构模型
B. 乙图为布朗运动实验，图中显示的是花粉颗粒的运动轨迹
C. 丙图表示磁场对α、β和γ射线的作用情况，其中①是α射线，②是γ射线，③是β射线
D. 丁图表示的核反应属于重核裂变，是目前人工无法控制的核反应
【参考答案】AC
【名师解析】
卢瑟福通过分析粒子散射实验结果，提出了原子的核式结构模型，故A正确；
布朗运动实验，图中显示的是花粉颗粒的不同时刻的位置，不是运动轨迹，故B错误；
根据左手定则可得，丙图射线①是α射线，而图线③是β射线，γ射线不偏转，因此②是γ射线，故C正确；
图丁表示的核反应属于重核裂变，是人工可以控制的核反应，故D错误。

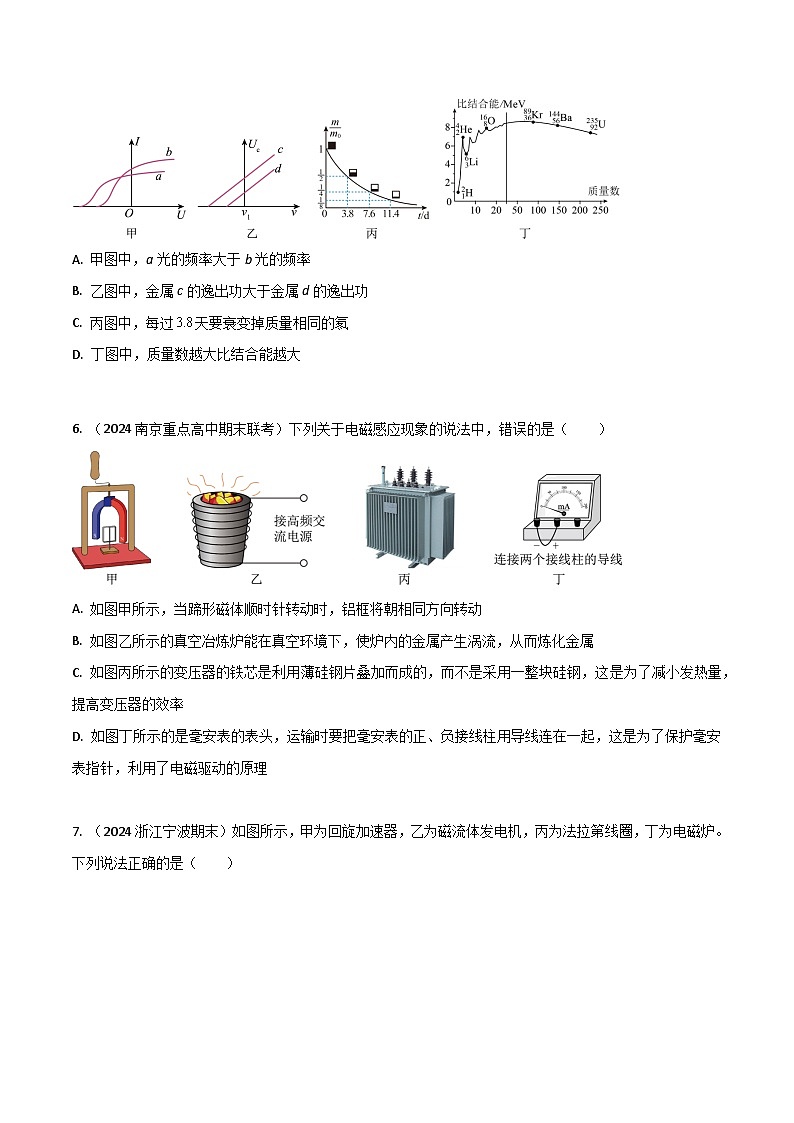

5. (2024山西吕梁和孝义期末)在物理学中图像可以直观地反映物理量之间的关系，如图所示，甲图是光电管中光电流与电压关系图像，乙图是c、d两种金属遏止电压与入射光频率之间的关系图像，丙图是放射性元素氡的质量和初始时质量比值与时间之间的关系图像，丁图是原子核的比结合能与质量数之间关系图像，下列判断正确的是（ ）
A. 甲图中，a光的频率大于b光的频率
B. 乙图中，金属c的逸出功大于金属d的逸出功
C. 丙图中，每过天要衰变掉质量相同的氡
D. 丁图中，质量数越大比结合能越大
【参考答案】A
【名师解析】
由图可知，a光的遏止电压大，根据
同一光电管逸出功相同，所以a光频率大，故A正确；
B．根据
有
当频率相等时，由于金属c遏止电压大，所以c的逸出功小，故B错误；
由图可知氡半衰期为天，由于每次衰变后的氡质量均变成原来的一半，故每过天要衰变掉质量不相同的氡，故C错误；
质量数大，比结合能不一定大，故D错误。
6. （2024南京重点高中期末联考）下列关于电磁感应现象的说法中，错误的是（ ）

A. 如图甲所示，当蹄形磁体顺时针转动时，铝框将朝相同方向转动
B. 如图乙所示的真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属
C. 如图丙所示的变压器的铁芯是利用薄硅钢片叠加而成的，而不是采用一整块硅钢，这是为了减小发热量，提高变压器的效率
D. 如图丁所示的是毫安表的表头，运输时要把毫安表的正、负接线柱用导线连在一起，这是为了保护毫安表指针，利用了电磁驱动的原理
【参考答案】D
【名师解析】
图甲当蹄形磁体顺时针转动时，通过铝框的磁通量变化，铝框产生感应电流，感应电流的磁场阻碍磁通量变化，则铝框将顺时针转动，故A正确；
高频交流电产生高频交变磁场，因电磁感应使金属产生涡流，由于电流的热效应，从而炼化金属，故B正确；磁场变化越快，感应电动势越大，因而涡流也就越强．涡流能使导体发热．变压器的铁芯是相互绝缘的薄片叠加而成的，从而减小回路的横截面积来减小感应电动势，以降低涡流强度，从而减少能量损耗，提高变压器的效率，故C正确；运输时要把毫安表的正、负接线柱用导线连在一起，这是为了保护毫安表指针，这是电磁阻尼原理，故D错误。
7. （2024浙江宁波期末）如图所示，甲为回旋加速器，乙为磁流体发电机，丙为法拉第线圈，丁为电磁炉。下列说法正确的是（ ）
A. 甲图中，若加速电压减小，粒子能获得的最大动能减小
B. 乙图中，若要增大电源电动势，可以增大磁感应强度
C. 丙图中，若在ab的两端接上直流电源，稳定后接在cd端的电流表也会有偏转
D. 丁图中，电磁炉利用电磁感应使炉内线圈发热，进而传热给铁锅
【参考答案】B
【名师解析】
设回旋加速度D形盒的半径为R，粒子获得的最大速度为，根据牛顿第二定律有
解得
粒子的最大动能为
可知粒子最大动能与加速电压无关，故A错误；
乙图中，根据洛伦兹力与电场力平衡可得
可得电源电动势为
若要增大电源电动势，可以增大磁感应强度，故B正确；
丙图中，若在ab的两端接上直流电源，稳定后右侧线圈不会产生感应电流，接在cd端的电流表不会有偏转，故C错误；
丁图中，电磁炉利用电磁感应使铁锅产生涡流而发热的，故D错误。
8. （2024江苏南京大厂高中质检）根据图示，下列实验的操作处理中，正确的是（ ）
A. 用图甲装置验证动量守恒，多次测量某一小球平抛水平位移时，应取距铅垂线最近的落点
B. 用图乙装置测定重力加速度，实验室提供的细线，长度超过米尺的测量范围不能完成实验
C. 图丙是双缝干涉实验中得到的干涉条纹，移动分划板测量a、b位置间距离可求条纹间距
D. 图丁是某同学利用“插针法”测定玻璃的折射率，如果有几块宽度大小不同的平行玻璃砖可供选择，为了减小误差，应选用宽度小的玻璃砖来测量
【参考答案】C
【名师解析】
其水平位移应该是某一小球的多次测量后的平均落点，即用一个最小圆将所有落点包裹住，其圆心为平均落点，故A项错误；
用图乙装置测量重力加速度，根据单摆的周期公式有
整理有
结合数学知识有
即
由上述公式可知，摆长l为绳长加上小球的半径，而摆长的变化量即为绳长的变化量，通过米尺测量绳长变化量，并计算单摆周期平方的变化量即可求得重力加速度，故B项错误；
由题图可知，其a、b两点均处于亮条纹中间，测量其两者间距离，以及两者间的条纹数可以求得其条纹间距，故C项正确；
利用“插针法”测定玻璃的折射率时，宽度较大的玻璃砖中光线较长，测量误差较小，所以为了减小误差，应选用宽度较大的玻璃砖来测量，故D项错误。
9. ．（2024江西宜春宜丰中学期末）下列关于原子物理知识说法正确的是（ ）
A．甲图为氢原子的能级结构图，氢原子从基态跃迁到激发态时，放出能量
B．乙图中重核裂变产生的中子能使核裂变反应连续的进行，称为链式反应，其中一种核裂变反应方程为
C．丙图为光电效应中光电子最大初动能与入射光频率的关系图线，不同频率的光照射同种金属发生光电效应时，图线的斜率不相同
D．两个轻核结合成质量较大的核，核子的比结合能增加
【参考答案】D
【名师解析】．甲图为氢原子的能级结构图，当氢原子从基态跃迁到激发态时，吸收能量，故A错误；
铀核裂变的核反应方程式为
故B错误；
根据爱因斯坦光电效应方程
可知该图线的斜率表示普朗克常量，不同频率的光照射同种金属发生光电效应时，图线的斜率相同，故C错误；
两个轻核结合成质量较大的核，生成物更加稳定，则核子的比结合能增加，故D正确。
。
10．（2024江西宜春宜丰中学期末）关于下列四幅图的描述，正确的是（ ）
A．甲图中的探雷器是利用涡流原理工作的
B．乙图中，用铜丝编织的管线包裹话筒线是利用静电吸收信号
C．丙图为多用电表欧姆挡的原理图，接表内电池负极的应是黑表笔
D．丁图中，利用回旋加速器加速粒子，所加电压越大，粒子射出时动能越大
【参考答案】A
【名师解析】．探雷器是利用涡流工作的，探测时是地下的金属感应出涡流，涡流的磁场反过来影响线圈中的电流，使仪器报警，故A正确；
用铜丝编织的管线包裹话筒线是利用静电屏蔽作用，避免外界干扰，故B错误；
丙图为多用电表欧姆挡的原理图，接表内电池负极的应是红表笔，故C错误；
由洛伦兹力提供向心力可得
解得回旋加速器的最终速度为
则最大动能为
可知粒子最终动能与加速电压无关，故D错误。
11. （2024年2月广东大联考）下列关于甲、乙、丙、丁四幅图的说法，正确的是（ ）
A. 图甲中，当两导体棒以相同初速度和加速度沿导轨向右运动时，回路中能产生感应电流
B. 图乙中，当导体棒ab在匀强磁场中绕b端逆时针匀速转动时，电阻R中有向左的感应电流
C. 图丙中，水平放置的闭合导体圆环一条直径正上方的水平直导线中通有交变电流，圆环中有感应电流
D. 图丁中，当滑动变阻器的滑片P向右匀速滑动时，不闭合的导体环中能产生感应电流
【参考答案】B
【名师解析】
图甲中，当两导体棒以相同初速度和加速度沿导轨向右运动时，两导体棒保持相对静止，穿过回路的磁通量不发生变化，不能产生感应电流，故A错误；
图乙中，当导体棒ab在匀强磁场中绕b端逆时针匀速转动时，穿过电阻、导体棒及圆环组成的闭合回路中的磁通量发生了变化，由右手定则可知，电流由，则阻R中有向左的感应电流，故B正确；
图丙中，由对称性可知，穿过闭合环中的磁通量始终为0，磁通量不发生变化，在闭合的导体环中不能产生感应电流，故C错误；
图丁中，当滑动变阻器的滑片P向右匀速滑动时，穿过环中的磁通量减小了，但是导体环不闭合，环中无感应电流产生，故D错误。
12. (2024天津宁河区期末)下列有关生活中的圆周运动的实例分析，正确的是（ ）
A. 图甲所示为汽车通过凹形桥最低点的情境，此时汽车受到的支持力小于重力
B. 图乙所示为演员表演“水流星”的情境，当小桶刚好能通过最高点时，小桶处于完全失重状态，仍受重力作用
C. 图丙所示为火车转弯的情境，火车超过规定速度转弯时，车轮会挤压内轨
D. 图丁所示为洗衣机脱水桶，其脱水原理是水滴受到的离心力大于它受到的向心力，从而被甩出
【参考答案】B
【名师解析】
汽车通过凹形桥最低点时
解得
所以汽车受到的支持力大于重力，故A错误；
当小桶刚好能通过最高点时，只受重力，支持力等于零，小桶处于完全失重状态，故B正确；
火车转弯时，火车超过规定速度转弯时重力和支持力的合力不足以提供过弯所需要的向心力，此时车轮会挤压外轨，故C错误。
洗衣机脱水桶脱水原理是衣服对水滴的吸附力小于水滴做圆周运动需要的向心力，做离心运动，故D错误。
13. （2024湖南顶级名校质检）关于下列各图，说法正确的是（ ）
A. 图甲中，传动装置转动过程中a，b两点的角速度相等
B. 图乙中，无论用多大的力打击，A、B两钢球总是同时落地
C. 图丙中，汽车通过拱桥顶端的速度越大，汽车对桥面的压力就越小
D. 图丁中，火车以大于规定速度经过外轨高于内轨的弯道，内外轨对火车都有侧压力
【参考答案】BC
【名师解析】
图甲中，传动装置转动过程中a，b两点的线速度相等，但半径不相等，根据可知，传动装置转动过程中a，b两点的角速度不相等，A错误；
B．图乙中，无论用多大的力打击，A球在竖直方向上与B球在竖直方向上都是自由落体运动，且从同一高度下落，因此总是同时落地，B正确；
C．图丙中，对汽车在最高点受力分析，由牛顿第二定律可得
汽车通过拱桥顶端的速度越大，桥面对汽车的支持力就越小，由牛顿第三定律可得，汽车通过拱桥顶端的速度越大，汽车对桥面的压力就越小，C正确；
D．图丁中，当火车以规定速度经过外轨高于内轨的弯道时，火车的重力与斜轨道的支持力的合力恰好等于向心力，内外轨对火车均无侧压力，若火车以大于规定速度经过外轨高于内轨的弯道时，火车有做离心运动的趋势，则有外轨对火车有侧压力，D错误。
