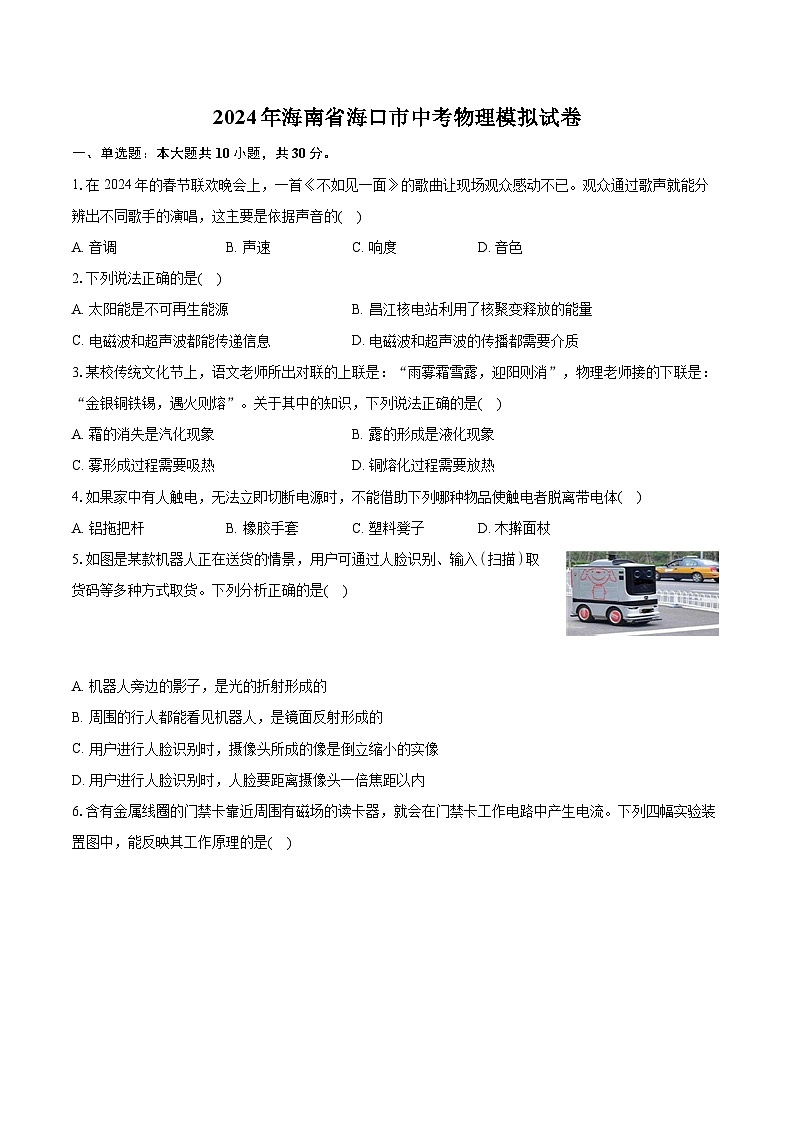

2024年海南省海口市中考物理模拟试卷

这是一份2024年海南省海口市中考物理模拟试卷，共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.在2024年的春节联欢晚会上，一首《不如见一面》的歌曲让现场观众感动不已。观众通过歌声就能分辨出不同歌手的演唱，这主要是依据声音的( )
A. 音调B. 声速C. 响度D. 音色
2.下列说法正确的是( )
A. 太阳能是不可再生能源B. 昌江核电站利用了核聚变释放的能量
C. 电磁波和超声波都能传递信息D. 电磁波和超声波的传播都需要介质
3.某校传统文化节上，语文老师所出对联的上联是：“雨雾霜雪露，迎阳则消”，物理老师接的下联是：“金银铜铁锡，遇火则熔”。关于其中的知识，下列说法正确的是( )
A. 霜的消失是汽化现象B. 露的形成是液化现象
C. 雾形成过程需要吸热D. 铜熔化过程需要放热
4.如果家中有人触电，无法立即切断电源时，不能借助下列哪种物品使触电者脱离带电体( )
A. 铝拖把杆B. 橡胶手套C. 塑料凳子D. 木擀面杖
5.如图是某款机器人正在送货的情景，用户可通过人脸识别、输入扫描取货码等多种方式取货。下列分析正确的是( )
A. 机器人旁边的影子，是光的折射形成的
B. 周围的行人都能看见机器人，是镜面反射形成的
C. 用户进行人脸识别时，摄像头所成的像是倒立缩小的实像
D. 用户进行人脸识别时，人脸要距离摄像头一倍焦距以内

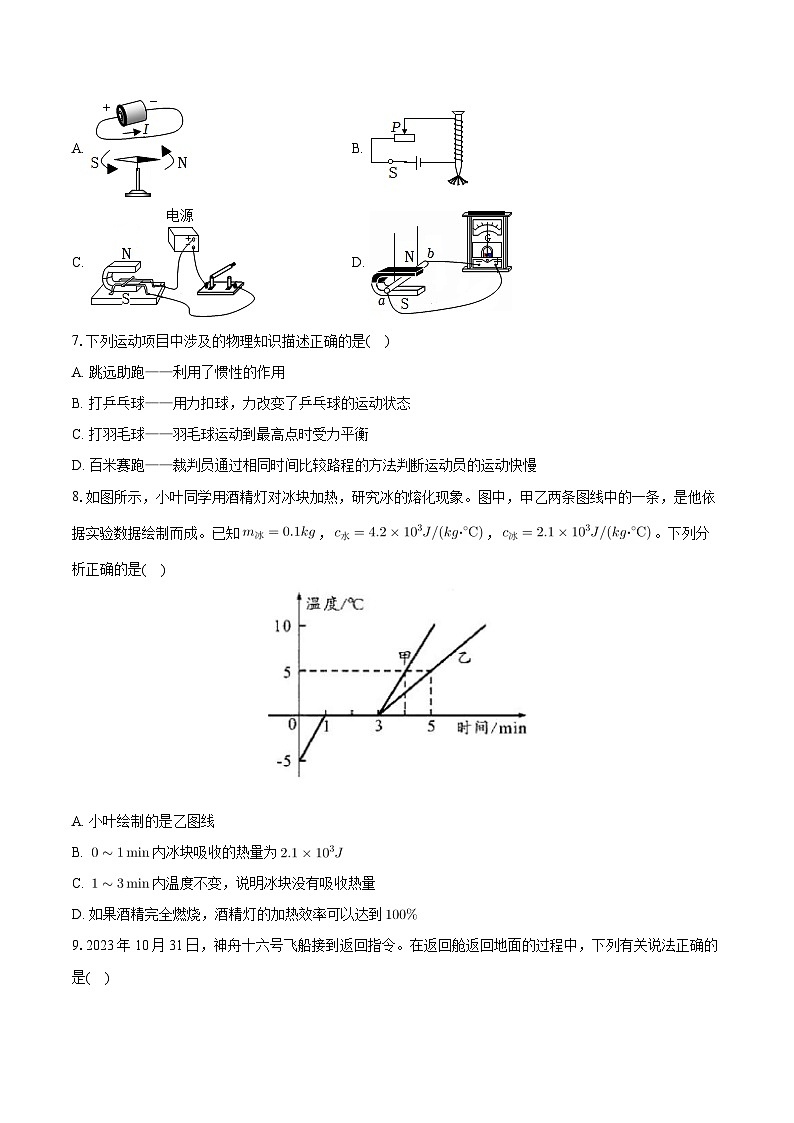

6.含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列四幅实验装置图中，能反映其工作原理的是( )
A. B.
C. D.
7.下列运动项目中涉及的物理知识描述正确的是( )
A. 跳远助跑——利用了惯性的作用
B. 打乒乓球——用力扣球，力改变了乒乓球的运动状态
C. 打羽毛球——羽毛球运动到最高点时受力平衡
D. 百米赛跑——裁判员通过相同时间比较路程的方法判断运动员的运动快慢
8.如图所示，小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲乙两条图线中的一条，是他依据实验数据绘制而成。已知，，。下列分析正确的是( )
A. 小叶绘制的是乙图线
B. 内冰块吸收的热量为
C. 内温度不变，说明冰块没有吸收热量
D. 如果酒精完全燃烧，酒精灯的加热效率可以达到

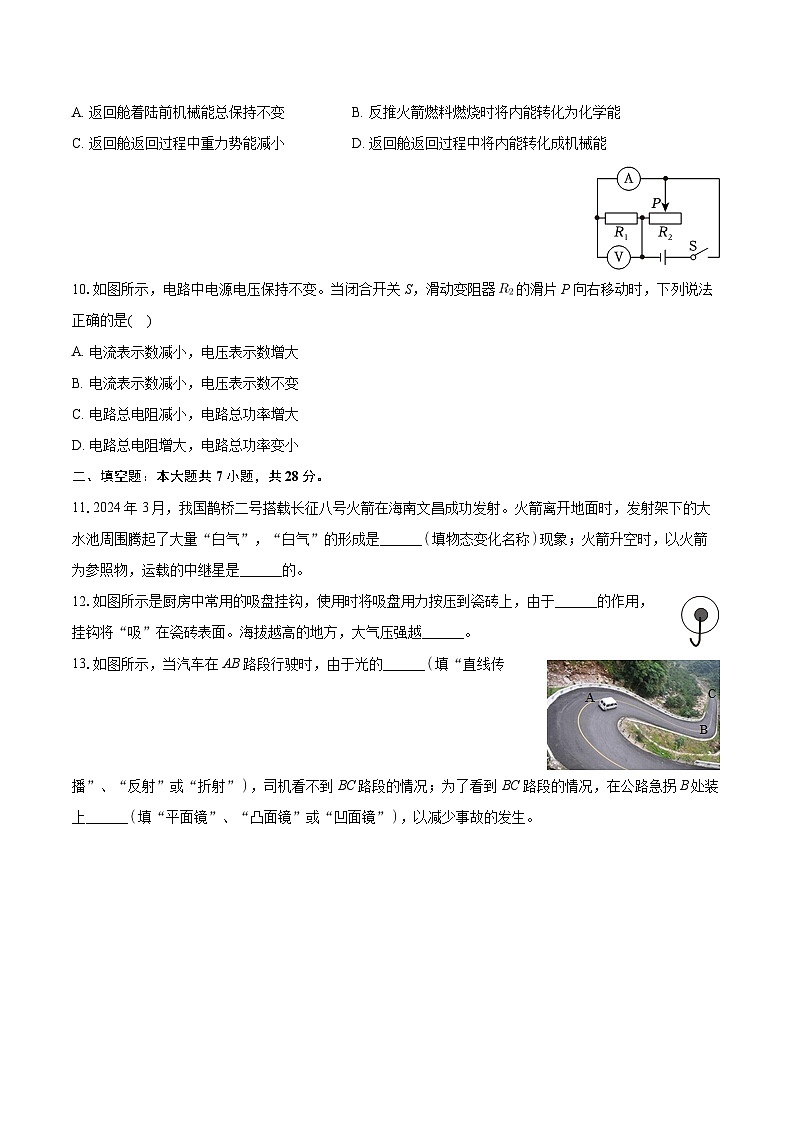

9.2023年10月31日，神舟十六号飞船接到返回指令。在返回舱返回地面的过程中，下列有关说法正确的是( )
A. 返回舱着陆前机械能总保持不变B. 反推火箭燃料燃烧时将内能转化为化学能
C. 返回舱返回过程中重力势能减小D. 返回舱返回过程中将内能转化成机械能
10.如图所示，电路中电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法正确的是( )
A. 电流表示数减小，电压表示数增大
B. 电流表示数减小，电压表示数不变
C. 电路总电阻减小，电路总功率增大
D. 电路总电阻增大，电路总功率变小
二、填空题：本大题共7小题，共28分。
11.2024年3月，我国鹊桥二号搭载长征八号火箭在海南文昌成功发射。火箭离开地面时，发射架下的大水池周围腾起了大量“白气”，“白气”的形成是______填物态变化名称现象；火箭升空时，以火箭为参照物，运载的中继星是______的。
12.如图所示是厨房中常用的吸盘挂钩，使用时将吸盘用力按压到瓷砖上，由于______的作用，挂钩将“吸”在瓷砖表面。海拔越高的地方，大气压强越______。
13.如图所示，当汽车在AB路段行驶时，由于光的______填“直线传播”、“反射”或“折射”，司机看不到BC路段的情况；为了看到BC路段的情况，在公路急拐B处装上______填“平面镜”、“凸面镜”或“凹面镜”，以减少事故的发生。
14.如图所示，物体A在水平桌面上，绳重及摩擦不计，动滑轮重为2N。当物体B重为8N时，它恰好能匀速下降。该装置中属于动滑轮的是______选填“N”或“M”。物体A所受的摩擦力为______ N。
15.小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝，，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到______气球先鼓起来。通电，产生的热量为______J。
16.家庭电路中，如图所示，电能表安装时应接在总开关______选填“前”或“后”面。
17.质量为的空瓶，装满水后的总质量为，则该瓶子的容积为______ mL，若装满另一种液体后瓶子的总质量是，则此液体密度为______。
三、作图题：本大题共2小题，共4分。
18.如图所示，请在括号内标出小磁针右端的磁极以及导线上A点的电流方向。磁极用“N”或“S”表示
19.如图所示，O点为支点，请画出杠杆处于静止状态时动力的力臂。请按要求作图：作图时请用刻度尺
四、实验探究题：本大题共2小题，共16分。
20.如图所示是某同学验证阿基米德原理的实验，请完成下列各题。
该实验的目的是：用实验定量研究，浸没在液体中的物体受到的浮力与______之间的关系选填“物体的重力”或“排开液体的重力”；
若图中四个测量值、、、满足关系式______，该原理将得到验证；
若石块浸入溢水杯前，溢水杯内未盛满水，______选填“会”或“不会”影响验证结果，理由是______。
21.小西利用“伏安法”测量未知电阻R的阻值，电源电压约为3V，R阻值约为。
请用笔画线代替导线，完成图甲实物电路的连接。要求：连线不得交叉
闭合开关，两电表均无示数。现将电压表接在变阻器两端时无示数，接在开关两端时有示数，则电路故障是______。
排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电流表示数为，电压表示数如图乙，则未知电阻______。
同组的小欣利用阻值为的定值电阻设计了如图丙所示的电路，设计并测出了额定电压为的小灯泡正常发光时的电阻，其步骤如下：
①只闭合开关S和，调节滑动变阻器滑片使电压表示数为；
②保持滑动变阻器滑片位置不动，闭合开关S和，断开开关，读出电压表示数为；
③小灯泡正常发光时，其电阻的表达式______用测量值、及来表示。
五、计算题：本大题共2小题，共22分。
22.海口市江东新区对社区街道路面进行升级改造，使用了如图所示的一款履带运输车运送石料。满载时运输车的总质量为10t，履带与地面总接触面积约为。在一次满载石料运送的过程中，运输车在内沿水平路面匀速直线行驶600m，车受到的阻力大小为总重的倍。取，燃料热值q取求：
满载时运输车的重力？
满载运输车静止时对水平路面的压强？
这次运送中，运输车发动机的功率？
若行驶中受到的阻力不变，发动机的效率是，10kg的燃料可供该车沿水平路面匀速直线行驶的距离？
23.物理兴趣小组的小景同学设计了一个电子拉力计，图甲是原理图，硬质弹簧右端和金属滑片P固定在一起弹簧的电阻不计，P与间的摩擦不计。定值电阻，a、b是一根长为的均匀电阻丝，电源电压，电流表的量程为，当不拉拉环时，金属滑片P刚好处于a端，的最大值，已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示。求：
电路中的作用是______。
当拉环所受拉力为0N时，电路中的电流为多少？
小景同学将电流表的表盘改为拉力计的表盘，通过计算说明，电流表表盘的处应标多少牛？此时消耗的电功率是多少？
已知该弹簧压缩的长度与所受压力F的关系如图乙所示。开关S闭合后，拉环上施加的拉力为时，求接入电路的阻值结果用含、、的代数式表示。
答案和解析
1.【答案】D
【解析】解：观众通过歌声就能分辨出不同歌手的演唱，这主要是依据声音的音色，故D正确，ABC错误。
故选：D。
不同歌手唱歌的音色不同。
本题考查的是音色，属于基础题目。
2.【答案】C
【解析】解：A、太阳能是可再生能源，故A错误；
B、昌江核电站利用了核裂变释放的能量，故B错误；
C、电磁波和超声波都能传递信息，故C正确；
D、电磁波的传播不需要介质，超声波的传播需要介质，故D错误。
故选：C。
能源从是否可再生角度划分：
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源。例：化石能源煤炭、石油、天然气、核能。
核电站是利用核裂变释放出的核能。
电磁波和超声波都能传递信息。
超声波传播需要介质；电磁波的传播不需要介质。
本题考查的核能的获取方式；知道能源的分类、声音的传播条件；知道电磁波的特点及应用。
3.【答案】B
【解析】解：霜的消失是从固态变为液态，是熔化现象，故A错误；
B.露是水蒸气液化形成的，是液化现象，故B正确；
C.雾是水蒸气液化形成的，液化放热，故C错误；
D.铜熔化过程需要吸热，故D错误。
故选：B。
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
熟悉生活中的物态变化实例以及吸热和放热，理解热值概念和晶体的熔化特征，可解答此题。
4.【答案】A
【解析】解：A、铝拖把杆是导体，有人触电时，如果借助铝拖把杆施救会使施救者也触电，无法使触电者脱离带电体，故A符合题意；
BCD、橡胶手套、塑料凳子、木擀面杖都不容易导电，属于绝缘体，当有人触电，无法立即切断电源时，可借助这些物品使触电者脱离带电体，故BCD不合题意。
故选：A。
有人触电，无法立即切断电源时，应借助绝缘的物品使触电者脱离带电体，据此判断。
本题考查了触电时的营救方法，要注意区分生活中的导体与绝缘体，在危急情况下有针对性地选择使用。
5.【答案】C
【解析】解：A、机器人旁边的影子，是光的直线传播形成的，故A错误；
B、行人从各个方向都能看到机器人，是由于阳光在它表面发生了漫反射，故C错误；
CD、摄像头的镜头相当于凸透镜，摄像时，物距大于二倍焦距，所成的像是倒立、缩小的实像，故C正确、D错误。
故选：C。
光在同种均匀介质中沿直线传播；光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食的形成等。
平行光线射到表面光滑的物体表面上时，反射光线仍是平行的，反射光射向同一方向，这是镜面反射；
平行光线射向表面粗糙的物体时，反射光线不再平行，反射光射向不同的方向，这是漫反射。
当时，凸透镜成倒立、缩小的实像，应用于照相机和摄像机。
此题是光现象的综合题，涉及到光的直线传播、漫反射、凸透镜成像等，难度不大。
6.【答案】D
【解析】解：含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流，这是电磁感应现象；
A、图中是奥斯特实验，其原理是电流的磁效应，故A不符合题意；
B、图中是探究影响电磁铁磁性大小因素的实验，是电流的磁效应，故B不符合题意；
C、图中是探究通电导体在磁场中受力运动，故C不符合题意；
D、图中是演示电磁感应现象的实验装置，故D符合题意。
故选：D。
闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象。
本题考查了电磁感应现象的应用，以及与其它电磁现象的区别，属于基础知识。
7.【答案】B
【解析】解：跳远助跑——利用了惯性，不能加作用，故A错误；
打乒乓球——用力扣球，力改变了乒乓球的运动状态，故B正确；
打羽毛球——羽毛球运动到最高点时没有处于静止状态，所以受力不平衡，故C错误；
百米赛跑——裁判员通过相同路程比较时间的方法判断运动员的运动快慢，故D错误。
故选：B。
惯性是物质本身的一种属性；
力的两种作用效果：力能改变物体的形状和运动状态；
当物体处于静止状态或做匀速直线运动状态时，物体受力平衡；
裁判员通过相同路程比较时间的方法判断运动员的运动快慢。
此题主要考查学生对力和运动的关系理解和应用，是一道基础题。
8.【答案】A
【解析】解：A、由图可知，在内，冰吸收热量，温度升高了；冰化成水后，质量不变，根据题意可知，水的比热容是冰的比热容的2倍，根据可知，水升高所需的热量为冰升高所需热量的2倍，即水升高，所需的加热时间为，故乙图线是水的升温图象，故A正确；
B、冰吸收的热量为：，故B错误；
C、由图可知，冰在熔化的过程中，温度保持不变，为晶体，这个过程中，冰会吸收热量，故C错误；
D、如果酒精完全燃烧，酒精放出的热量不可能全部被水吸收，存在能量的散失，所以效率不可能达到，故D错误。
故选：A。
用同一个酒精灯加热，在相同的时间内吸收的热量是相同的，根据分析温度的变化，从而得出水的图象；
利用求出冰吸收的热量；
冰是晶体，在熔化的过程中，吸收热量，温度不变；
在加热的过程中，有热量的散失。
本题考查了冰的熔化图象，利用好是解答本题的关键，难度不大，要掌握。
9.【答案】C
【解析】解：AD、返回舱返回过程中，在穿越大气层时，克服空气阻力做功，将机械能转化成内能，机械能减少，故AD错误。
B、反推火箭燃料燃烧时将化学能转化为内能，故B错误。
C、返回舱返回过程中质量和高度都减小，所以重力势能减小，故C正确。
故选：C。
动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
重力势能大小的影响因素：质量、被举得高度；质量越大，高度越高，重力势能越大。
不计空气阻力时，机械能没有转化为内能，机械能守恒；考虑空气和摩擦阻力时，一部分机械能会转化为内能，机械能总和会减少。
掌握动能、重力势能的影响因素，理解重力势能和动能的转化可从高度和速度来理解，可以帮助我们更好的理解能量的转化。
10.【答案】D
【解析】解：由图可知，和并联，电压表测量电源的电压；电流表测量的电流；
滑片向右移动时，由于电源电压不变，则电压表示数不变；因并联电路中各支路互不影响，所以通过的电流不变，即电流表示数不变，故AB错误；
当闭合开关S，滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路的总电阻变大；根据可知，总功率变小，故C错误，D正确。
故选：D。
由图可知，和并联，电压表测量电源的电压；电流表测量的电流；
根据并联电路的特点分析电压表示数的变化、通过的电流变化；滑片向右移动时，根据滑动变阻器接入电路电阻的变化可知总电阻的变化；根据分析总功率的变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，要注意滑片移动时变阻器接入电路中电阻的变化。
11.【答案】液化 静止
【解析】解：“白气”是高温的水蒸气上升遇到冷空气液化成的小水珠；火箭和运载的中继星运动的速度大小和方向都相同，故以火箭为参照物，运载的中继星是静止的。
故答案为：液化；静止。
物质从气态变成液态的过程叫做液化。物体相对静止的条件：两个物体的运动速度大小和方向都相同。
此题主要是考查学生对物体变化的理解和应用，是一道基础题。
12.【答案】大气压强 小
【解析】解：将吸盘用力按压到瓷砖上时，吸盘内的空气被排出，在大气压强的作用下吸盘被压在瓷砖上，从而使得挂钩“吸”在瓷砖表面；海拔越高的地方，大气压强越小。
故答案为：大气压强；小。
吸盘挂钩是利用了大气压强将吸盘在墙面上；
大气压强会随着高度的增加而减小。
此题考查的是大气压强的应用和大气压强与高度的关系，属于基础题。
13.【答案】直线传播 凸面镜
【解析】解：当汽车在AB路段行驶时，由于光的光的直线传播，司机看不到BC路段的情况；为了看到BC路段的情况，在公路急拐B处装上凸面镜，以减少事故的发生。
故答案为：直线传播；凸面镜。
光在同种均匀介质中是沿直线传播的；凸面镜是利用光的反射来工作的，它可以扩大视野。
本题考查的是光的直线传播；知道凸面镜的原理和应用。
14.【答案】M 5
【解析】解：由图可知，N滑轮的轴的位置固定不动，为定滑轮；M滑轮随物体一起运动，为动滑轮；
由图可知，因为不计绳重和摩擦，所以绳子自由端的拉力：
，
当B物体恰能匀速下降时，物体A在水平方向上向右做匀速直线运动，此时物体A受力平衡，则物体A所受的摩擦力：
；
故答案为：；。
轴的位置固定不动的滑轮叫定滑轮；随物体一起运动的滑轮叫动滑轮；
由图可知，利用不计绳重和摩擦时求绳子自由端的拉力；当B物体恰能匀速下降时，物体A在水平方向上向右做匀速直线运动，根据二力平衡的条件可知物体A所受的摩擦力。
本题考查力的平衡条件、使用滑轮组时绳子自由端拉力的计算，利用好不计绳重和摩擦时是关键。
15.【答案】乙 12
【解析】解：由图可知，两电阻丝串联有电路中，这样可保证电流相同、加热时间相同，电阻越大，产生的热量越多，所以乙中产生的热量多，乙中的气球先鼓起来；
通电，产生的热量为：。
故答案为：乙；12。
实验中，根据气体的热胀冷缩性质，利用气球的膨胀来反映电流产生热量的多少，这是转换法的运用；电流产生的热量与电阻大小、通电时间的长短、电流大小有关；
利用求出产生的热量。
本题考查了影响电热的因素、焦耳定律的应用，要理解。
16.【答案】前
【解析】解：进户线进入家庭后，先连接电能表，再连接总开关，即电能表要连接在总开关的前面，这是为了测量用户所有设备消耗的电能。
故答案为：前。
家庭电路中各组成的先后顺序为：进户线，电能表，总开关，保险装置。
本题考查了家庭电路的连接，属于基础题目。
17.【答案】
【解析】解：水的质量；
根据密度公式得，瓶子的容积：；
液体的质量；
液体的体积：；
液体的密度。
故答案为：1500；。
已知空瓶子的质量和装满水时总质量，可求水的质量，根据公式可求水的体积，瓶子的容积等于水的体积；
已知空瓶子的质量和装满某种液体时总质量，可求这种液体的质量；液体的体积等于瓶子的容积，根据公式可求另一种液体的密度。
本题考查质量、体积、密度的计算，关键是公式及其变形的灵活运用，难点是知道前后保持不变的是瓶子的容积。
18.【答案】解：根据图示可知，电流从螺线管的右端流入，所以A点电流的方向是向下的，根据安培定则可知，螺线管的右端为N极、左端为S极；根据异名磁极相互吸引可知，小磁针的右端为S极，如图所示：

【解析】根据螺线管中电流的方向，利用安培定则判定螺线管的磁性，根据磁极间的相互作用规律分析小磁针的磁性。
本题考查了磁极间的相互作用规律的应用、安培定则的应用，属于基础题。
19.【答案】解：过支点O作的垂线段，为动力臂；如下图所示：

【解析】支点到动力作用线的距离为动力臂。
本题主要考查的是力臂的做法，要知道力臂的概念，难度不大。
20.【答案】排开液体的重力 会 石块放入溢水杯时，先要使溢水杯满了才可以向外排水，使物体受到的浮力大于排出的水的重力
【解析】解：根据阿基米德原理，实验中要探究浸没在液体中的物体受到的浮力与它排开的液体的重力之间的关系；
由于，，当时，则，所以可以验证阿基米德原理；
水面未到达溢水杯的溢水口，石块放入溢水杯时，先要使溢水杯满了才可以向外排水，故在此过程中，物体受到的浮力大于排出的水的重力。
故答案为：排开液体的重力；；会；石块放入溢水杯时，先要使溢水杯满了才可以向外排水，使物体受到的浮力大于排出的水的重力。
“验证阿基米德原理”的实验，目的是比较浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关系；
浮力大小是根据称重法得出的；；排开液体的重力；
溢水杯的水没装满，会导致有一部分水没有排出溢水杯。
本题目就是考查学生对验证阿基米德原理的实验的掌握程度，看学生能否掌握每个步骤，以及每一步要测量的对象，只要基本知识掌握扎实，题目不难做出。
21.【答案】开关断路
【解析】解：电源电压约为3V，电阻约为，由欧姆定律，电路的最大电流为：，故电流表选用小量程与灯串联，滑动变阻器“一上一下”接入电路，如下所示：
闭合开关，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在变阻器两端时无示数，说明与电压表并联的部分以外电路是断路，接在开关两端时有示数，说明与电压表并联的部分电路是断路，故电路故障是开关断路；
排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电流表示数为，
图中电压表选用小量程，分度值为，其值为，小灯泡的电阻：；
实验步骤：
①只闭合开关S和，调节滑动变阻器滑片使电压表示数为额定电压；正常发光；
②保持滑动变阻器滑片位置不动，闭合开关S和，断开开关，读出电压表示数为；此时的电压为电源电压；
③在步骤②中，电压表测电源电压，根据串联电路电压的规律，此时定值电阻两端的电压：，
由串联电路电流特点和欧姆定律可知，电路中的电流为：
，
则小灯泡正常发光时的电阻表达式为：
。
故答案为：见上图；开关断路；；③。
电源电压约为3V，电阻约为，由欧姆定律求电路的最大电流，确定电流表量程与灯串联，滑动变阻器“一上一下”接入电路；
电流表无示数，说明电路故障为断路；如果电压表有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路或电路中无电源，据此判断故障所在；
根据图中电压表小量程读数，根据算出求电阻的阻值；
要测小灯泡正常发光时的电阻，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻两端的电压，由欧姆定律可求出灯的额定电流，根据可求出小灯泡正常发光时的电阻。
本题利用“伏安法”测量未知电阻Rx的阻值，考查电路连接、故障分析、电阻计算及对设计实验方案等，有一定的难度。
22.【答案】解：满载运输车的重力；
满载运输车静止时对水平路面的压力，
满载运输车静止时对水平路面的压强；
因为运输车匀速直线行驶，受力平衡，所以发动机的牵引力，
这次运送中，运输车发动机做的功，
运输车发动机的功率；
的燃料完全燃烧放出的热量，
发动机做的有用功，
该车沿水平路面匀速直线行驶的距离。
答：满载时运输车的重力为；
运输车静止时对水平路面的压强是；
运输车发动机的功率是；
的燃料可供该车沿水平路面匀速直线行驶的距离是。
【解析】根据计算满载运输车的重力；
满载运输车静止时对水平路面的压力等于重力，根据计算压强；
因为运输车匀速直线行驶，受力平衡，所以发动机的牵引力等于阻力，根据计算这次运送中，运输车发动机做的功，根据计算运输车发动机的功率；
根据计算10kg燃料完全燃烧放出的热量，根据计算发动机做的有用功，根据计算该车沿水平路面匀速直线行驶的距离。
本题考查了压强、功率的计算和有关热机的计算，都要求学生掌握。
23.【答案】保护电路
【解析】解：在电路中连入的目的是防止电流过大而烧坏电流表，起到保护电路的作用；
如图所示，当拉环所受拉力为0N时，定值电阻与电阻的最大阻值串联，电源电压为，根据欧姆定律可知，电路中的电流为：
；
电流表表盘示数为处，由可知，此时电路中的总阻值为：
，
根据串联电路的总电阻等于各电阻之和可知，滑动变阻器接入电路中的电阻为：
，
接入电路中电阻丝的长度，
则弹簧的伸长量为：，
由图知拉力为：；
消耗的电功率为：
；
由图象可知，，
拉环上施加的拉力为时，弹簧被拉伸的长度：
，
因电阻丝是均匀的，连入电路中的阻值与接入的电阻丝长度成正比，
故，。
答：保护电路；
当拉环所受拉力为0N时，电路中的电流为；
电流表表盘的处应标500N；此时消耗的电功率是；
开关S闭合后，拉环上施加的拉力为时，接入电路的阻值为，。
根据串联电路的特点可分析的作用；
当滑片P处于a端时，与串联，由欧姆定律求出电路中的电流；
当电流表指针指在处，利用欧姆定律求出滑动变阻器接入电路的电阻值，进而求出电阻丝接入电路的长度，即可得到弹簧的伸长量，可由图象得出拉力；根据求出消耗的电功率；
由图象得出拉力与弹簧伸长量之间的关系，进一步求出当拉环上施加的拉力为时弹簧被拉伸的长度，利用电阻丝是均匀的即可得出接入电路的阻值。
本题是力电综合题，关键要明确它们之间的联系：电阻丝的长度，搞清电路的连接关系，了解滑片在不同位置时电路所处的状态，并转化成拉力所对应的示数是本题的解题关键。
