浙江省湖州市吴兴区第五中学教育集团2023-2024学年八年级下学期期中科学试题
展开
这是一份浙江省湖州市吴兴区第五中学教育集团2023-2024学年八年级下学期期中科学试题，文件包含浙江省湖州市吴兴区第五中学教育集团2023-2024学年八年级下学期期中科学试题原卷版docx、浙江省湖州市吴兴区第五中学教育集团2023-2024学年八年级下学期期中科学试题解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

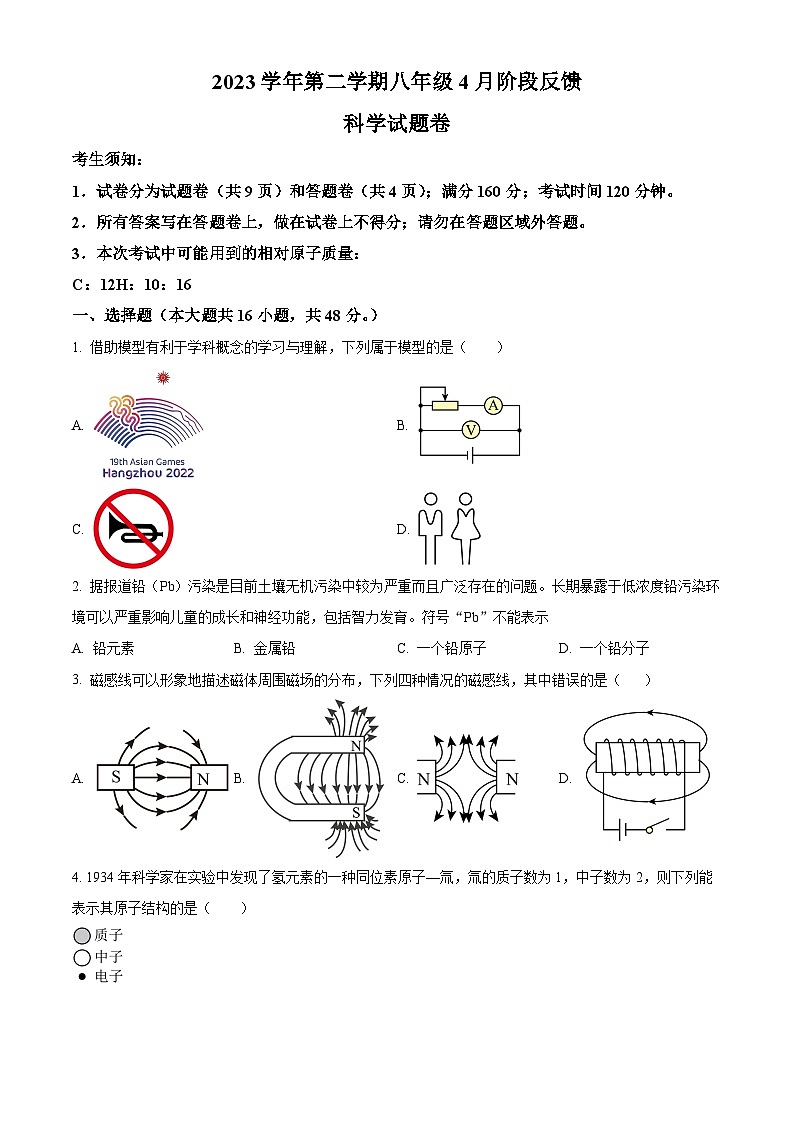

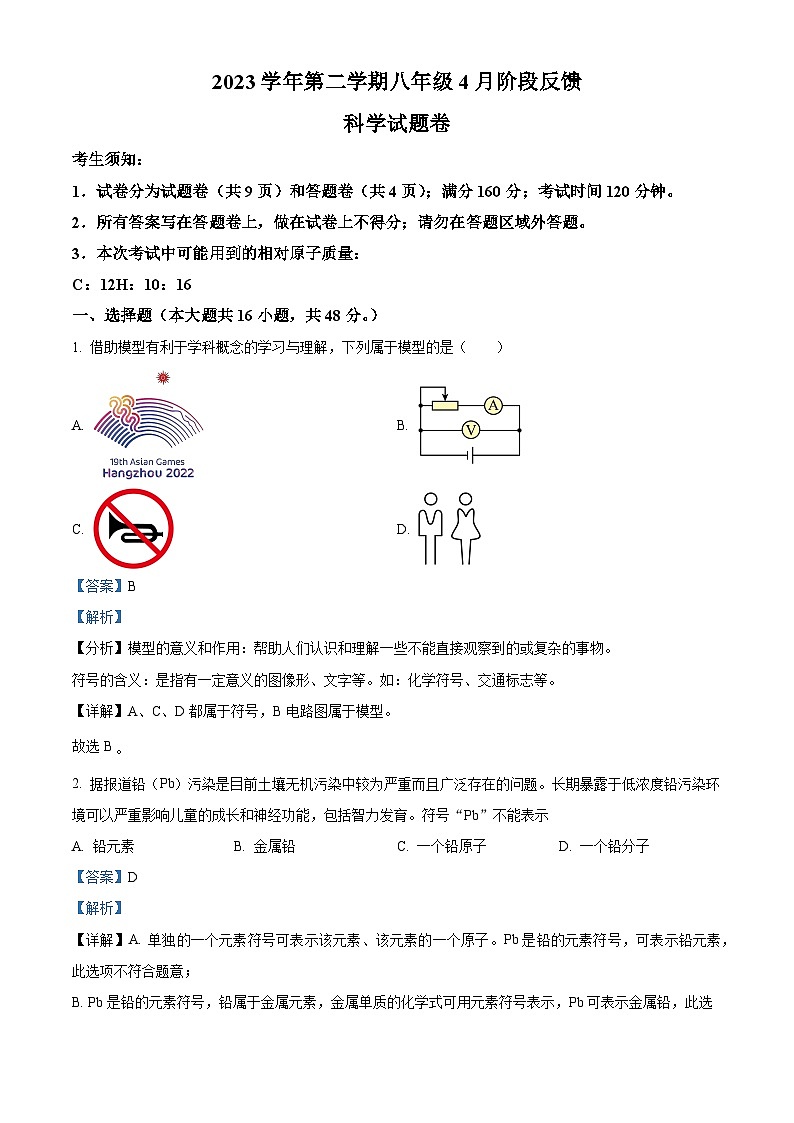

1．试卷分为试题卷（共9页）和答题卷（共4页）；满分160分；考试时间120分钟。
2．所有答案写在答题卷上，做在试卷上不得分；请勿在答题区域外答题。
3．本次考试中可能用到的相对原子质量：
C：12H：10：16
一、选择题（本大题共16小题，共48分。）
1. 借助模型有利于学科概念的学习与理解，下列属于模型的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】模型的意义和作用：帮助人们认识和理解一些不能直接观察到的或复杂的事物。
符号的含义：是指有一定意义的图像形、文字等。如：化学符号、交通标志等。
【详解】A、C、D都属于符号，B电路图属于模型。
故选B
2. 据报道铅（Pb）污染是目前土壤无机污染中较为严重而且广泛存在的问题。长期暴露于低浓度铅污染环境可以严重影响儿童的成长和神经功能，包括智力发育。符号“Pb”不能表示
A. 铅元素B. 金属铅C. 一个铅原子D. 一个铅分子
【答案】D
【解析】
【详解】A. 单独的一个元素符号可表示该元素、该元素的一个原子。Pb是铅的元素符号，可表示铅元素，此选项不符合题意；
B. Pb是铅的元素符号，铅属于金属元素，金属单质的化学式可用元素符号表示，Pb可表示金属铅，此选项不符合题意；
C. 单独的一个元素符号可表示该元素、该元素的一个原子。Pb是铅的元素符号，可表示一个铅原子，此选项不符合题意；
D. Pb是铅的元素符号，铅由原子构成，Pb不能表示一个铅分子，此选项符合题意。
故选D。

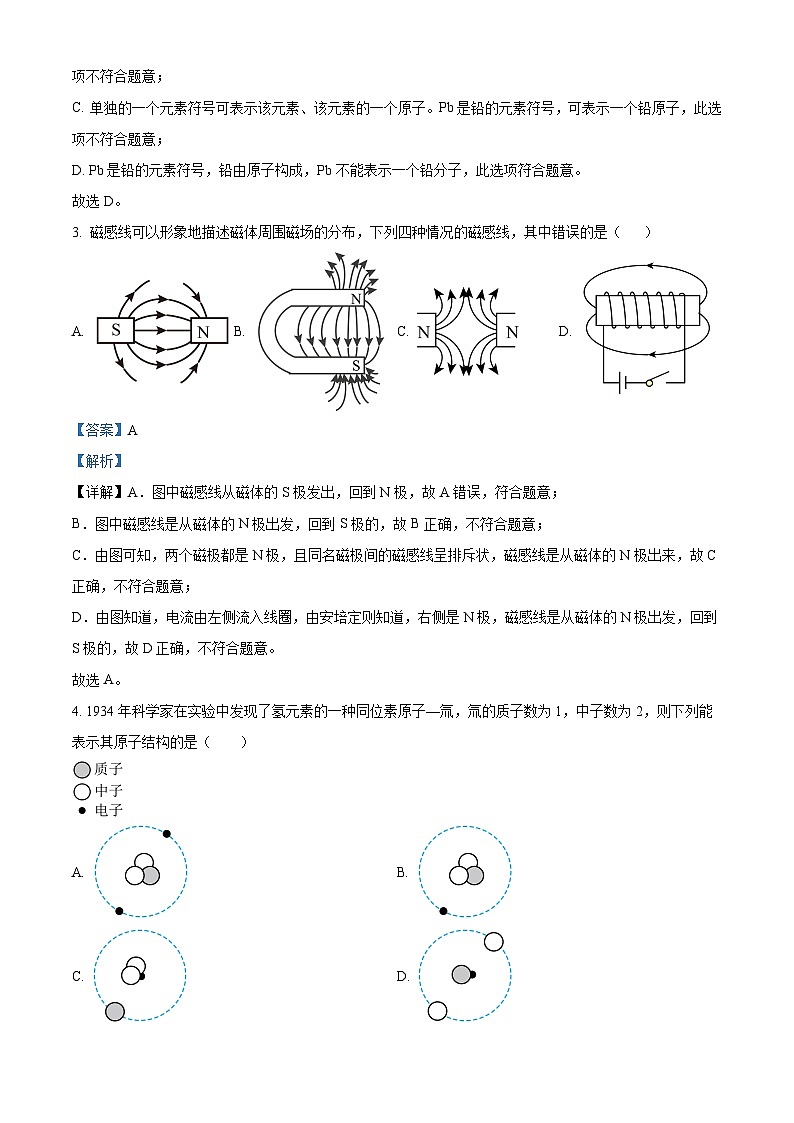

3. 磁感线可以形象地描述磁体周围磁场的分布，下列四种情况的磁感线，其中错误的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．图中磁感线从磁体的S极发出，回到N极，故A错误，符合题意；
B．图中磁感线是从磁体的N极出发，回到S极的，故B正确，不符合题意；
C．由图可知，两个磁极都是N极，且同名磁极间的磁感线呈排斥状，磁感线是从磁体的N极出来，故C正确，不符合题意；
D．由图知道，电流由左侧流入线圈，由安培定则知道，右侧是N极，磁感线是从磁体的N极出发，回到S极的，故D正确，不符合题意。
故选A。

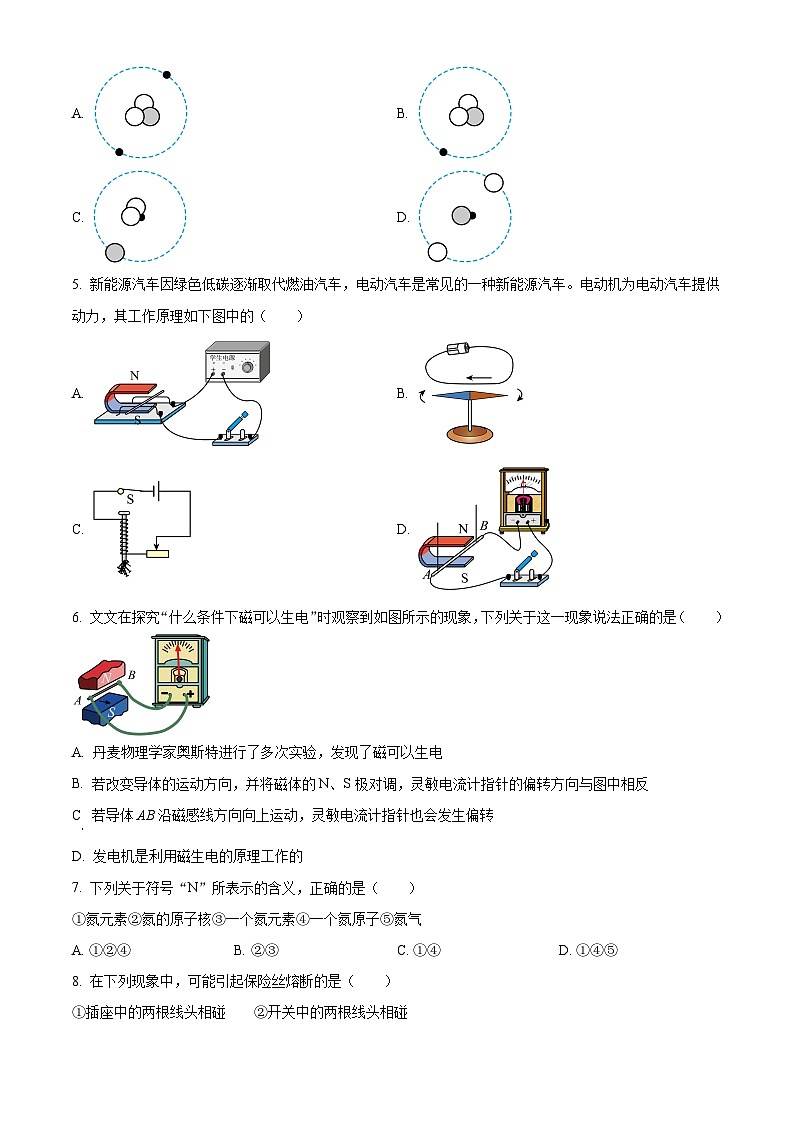

4. 1934年科学家在实验中发现了氢元素的一种同位素原子—氚，氚的质子数为1，中子数为2，则下列能表示其原子结构的是（ ）
A. B.
C. D.
【答案】B
【解析】

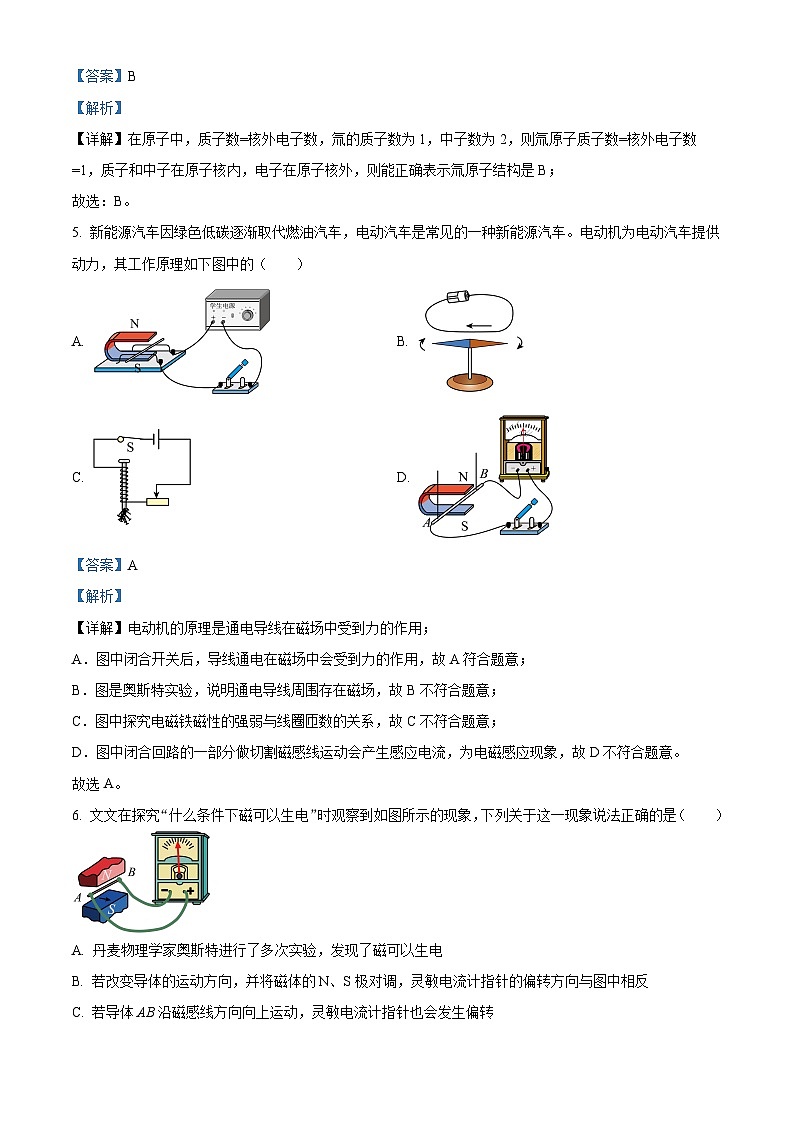

【详解】在原子中，质子数=核外电子数，氚的质子数为1，中子数为2，则氚原子质子数=核外电子数=1，质子和中子在原子核内，电子在原子核外，则能正确表示氚原子结构是B；
故选：B。
5. 新能源汽车因绿色低碳逐渐取代燃油汽车，电动汽车是常见的一种新能源汽车。电动机为电动汽车提供动力，其工作原理如下图中的（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】电动机的原理是通电导线在磁场中受到力的作用；
A．图中闭合开关后，导线通电在磁场中会受到力的作用，故A符合题意；
B．图是奥斯特实验，说明通电导线周围存在磁场，故B不符合题意；
C．图中探究电磁铁磁性的强弱与线圈匝数的关系，故C不符合题意；
D．图中闭合回路的一部分做切割磁感线运动会产生感应电流，为电磁感应现象，故D不符合题意。
故选A。
6. 文文在探究“什么条件下磁可以生电”时观察到如图所示的现象，下列关于这一现象说法正确的是（ ）
A. 丹麦物理学家奥斯特进行了多次实验，发现了磁可以生电
B. 若改变导体的运动方向，并将磁体的N、S极对调，灵敏电流计指针的偏转方向与图中相反
C. 若导体AB沿磁感线方向向上运动，灵敏电流计指针也会发生偏转
D. 发电机是利用磁生电的原理工作的
【答案】D
【解析】
【详解】A．物理学家奥斯特进行了多次实验，发现了通电导体周围存在磁场，即电生磁，故A错误；
B．由于感应电流的方向与导体运动的方向和磁场的方向有关，当同时改变导体的运动方向和磁场方向时，产生感应电流方向不变，所以灵敏电流计指针的偏转方向与图中相同，故B错误；
C．若导体AB沿磁感线方向向上运动，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计指针不发生偏转，故C错误；
D．法拉第发现了电磁感应现象，即磁生电，发电机就是利用电磁感应现象的原理制成的，故D正确。
故选D。
7. 下列关于符号“N”所表示的含义，正确的是（ ）
①氮元素②氮的原子核③一个氮元素④一个氮原子⑤氮气
A. ①②④B. ②③C. ①④D. ①④⑤
【答案】C
【解析】
【详解】①元素符号从宏观上表示一种元素，即N能够表示氮元素，选项正确；
②元素符号不能表示原子核，即N不能表示氮的原子核，选项错误；
③元素只有种类，没有数目，即N不能表示一个氮元素，选项错误；
④元素符号从微观上表示1个原子，所以N能够表示一个氮原子，选项正确；
⑤氮气由氮分子构成，其化学式为N2，即N不能表示氮气，选项错误；
正确选项为①④，故选C。
8. 在下列现象中，可能引起保险丝熔断的是（ ）
①插座中的两根线头相碰 ②开关中的两根线头相碰
③电路中增加了大功率用电器 ④户外输电线绝缘皮损坏
A. ①和②B. ②和③C. ②和④D. ①和③
【答案】D
【解析】
【详解】①插座中两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；②开关中的两个线头相碰，相当于开关闭合，不会造成电流过大，故保险丝不会熔断；③电路中增加了大功率用电器，会导致用电器的总功率过大，从而导致电流过大，烧毁保险丝；④户外线绝缘皮损坏，由于两线有一定距离，两线不会相连而短路，不会烧毁家庭电路中的保险丝；综上所述①③可能引起家中熔丝熔断，②④不会引起，故ABC不符合题意，D符合题意。
故选D。

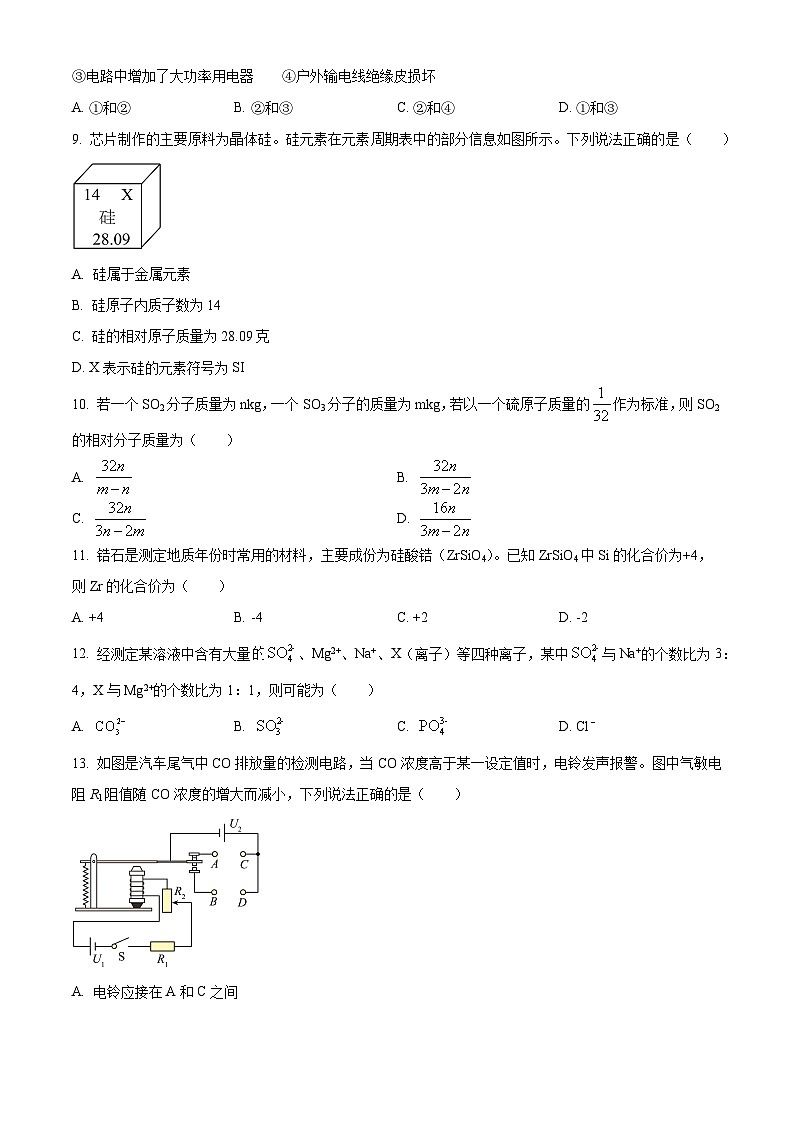

9. 芯片制作的主要原料为晶体硅。硅元素在元素周期表中的部分信息如图所示。下列说法正确的是（ ）
A. 硅属于金属元素
B. 硅原子内质子数为14
C. 硅的相对原子质量为28.09克
D. X表示硅的元素符号为SI
【答案】B
【解析】
【详解】A、由“石”字旁可知，硅元素属于非金属元素，故说法错误；
B、在元素周期表中，左上角的数字为原子序数，所以硅的原子序数是14，质子数=原子序数=14，故说法正确；
C、在元素周期表中，元素名称下方的数字表示相对原子质量，故硅的相对原子质量为28.09，相对原子质量单位是“1”，不是“g”，故说法错误；
D、根据周期表一格内的信息可知，字母表示该元素的元素符号，硅的元素符号为Si，故说法错误。
故选B。
10. 若一个SO2分子质量为nkg，一个SO3分子的质量为mkg，若以一个硫原子质量的作为标准，则SO2的相对分子质量为（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】1个氧原子的质量为：（m-n） kg；则1个硫原子的质量为：n-2（m-n） kg=（3n-2m）kg；若以一个硫原子质量的作为标准，则硫原子的相对原子质量==32，氧原子的相对原子质量为：，根据相对分子的质量为组成分子的各原子的相对原子质量之和，所以SO2的相对分子质量为：32+2×=。故选C。
11. 锆石是测定地质年份时常用的材料，主要成份为硅酸锆（ZrSiO4）。已知ZrSiO4中Si的化合价为+4，则Zr的化合价为（ ）
A. +4B. -4C. +2D. -2
【答案】A
【解析】
【详解】根据在化合物中正负化合价代数和为0，在ZrSiO4中Si的化合价为+4，氧元素的化合价为-2价，可设Zr的化合价为x，可列式为：x+（+4）+（-2）×4=0可知x=4，故Zr的化合价为+4价。故选A。
12. 经测定某溶液中含有大量的、Mg2+、Na+、X（离子）等四种离子，某中与Na+的个数比为3：4，X与Mg2+的个数比为1：1，则可能为（ ）
A. B. C. D. Cl⁻
【答案】D
【解析】
【详解】溶液中阴阳离子所带电荷总数相等，由与Na+的个数比为3：4可知，硫酸根离子所带的负电荷数与钠离子所带的正电荷数比=（3×2）：4=3：2，所以X离子必须带负电荷，且X与Mg2+的个数比为1：1，所以一个X离子所带的电荷为一个单位的负电。故选D。
13. 如图是汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（ ）
A. 电铃应接在A和C之间
B. 当CO浓度升高，电磁铁磁性减弱
C. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
D. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
【答案】D
【解析】
【详解】AB．当CO浓度升高时，气敏电阻R1的阻值减小，控制电路的总电阻减小，电源电压不变，由欧姆定律可知控制电路中的电流增大，所以电磁铁的磁性增强；当CO浓度高于某一设定值时，衔铁被吸下，电铃发声报警，所以电铃应接在B和D之间，故AB错误；
C．在CO浓度更低时，气敏电阻R1阻值更大，因衔铁被吸下时的最小电流不变，由欧姆定律和电阻的串联可知，在电源电压不变时，应减小变阻器R2的阻值，所以应将R2的滑片向上移，故C错误；
D．用久后，电源电压U1会减小，由欧姆定律可知，只有当R1阻值变小时，控制电路才能达到衔铁被吸下的最小电流，因为气敏电阻R1阻值随CO浓度的增大而减小，要让R1阻值变的更小，所以报警时CO最小浓度比设定值需要更高，故D正确。
故选D。
14. 如图为项目学习小组的同学自制的漂浮式指南针。铜片、锌片和食盐水溶液共同组成了“盐水电池”铜片是盐水电池的正极，锌片是负极。下列说法正确的是（ ）
A. 通电螺线管A端为N极
B. 通电螺线管静止时B端指向地理南方
C. 电子从铜片经螺线管流到锌片
D. 通电螺线管外C点的磁场方向向左
【答案】D
【解析】
【详解】A．铜片是“盐水电池”的正极，锌片是负极，则螺线管中的电流是从右端流入的，根据安培定则可知，通电螺线管的B端为N极，A端为S极，故A错误；
B．静止时通电螺线管由于受到地磁场的作用，B端指向地理北方，故B错误；
C．电路中电流的方向是从铜片经过螺线管流向锌片；电子定向移动的方向与电流的方向相反，所以电子定向移动的方向是从锌片经螺线管流向铜片，故C错误；
D．在磁体的外部，磁感线是从磁体的N极出发回到磁体的S极的，即C点的磁场方向是向左的，故D正确。
故选D。
15. 患流感发高烧时，医学上经常使用布洛芬来退烧，其化学式为C13H18O2下列关于布洛芬的叙述中正确的是（ ）
A. 氢元素的质量分数最大
B. 相对分子质量是206克
C. C、H、O三种原子的个数比为13：18：2
D. 由碳原子、氢原子和氧原子构成
【答案】C
【解析】
【详解】A、布洛芬碳、氢、氧元素的质量比为（12×13）：（1×18）：（16×2）=78：9：16，则布洛芬中碳元素的质量分数最大，故选项说法错误；
B、相对分子质量单位是“1”，不是“g”，常常省略不写，故选项说法错误；
C、1个布洛芬分子是由13个碳原子、18个氢原子和2个氧原子构成的，则C、H、O三种原子的个数比为13：18：2，故选项说法正确；
D、布洛芬是由布洛芬分子构成的，布洛芬分子由碳原子、氢原子和氧原子构成，故选项说法错误。
故选C。
16. 如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（ ）
A. 拆掉开关S2，两条导线连在一起
B. 拆掉开关S3，两条导线连在一起
C. 拆掉插座甲，两条导线连在一起
D. 拆掉灯泡丙，两条导线连在一起
【答案】D
【解析】
【详解】A．拆掉开关S2，两条导线连在一起，插座丁与插座甲串联，不会引起危险，不符合题意；
B．拆掉开关S3，两条导线连在一起，灯泡乙与插座甲串联，不会引起危险，不符合题意；
C．拆掉插座甲，两条导线连一起，闭合S3，形成通路，灯泡乙发光，不会引起危险，不符合题意；
D．拆掉灯丙，两条导线连在一起，当开关S1闭合时，将发生短路，会因电路中电流过大，易引起火灾，符合题意。
故选D。
二、填空题（本大题共6小题，共28分。）
17. 安全用电与每个人息息相关，如图所示情景中，若人赤脚站立，会发生触电事故的是图_________，发生触电事故时电路中的断路器_________（填“会”或“不会”）跳闸。
【答案】 ①. ①③④ ②. 不会
【解析】
【详解】[1] 图①中，人站在干燥的椅子上，双手分别接触火线和零线，有电流通过人体，会发生触电事故；图②中，人站在干燥的椅子上，单手接触火线，没有电流通过人体，不会发生触电事故；图③中，人站在地上，单手接触火线，电流通过人体，会发生触电事故；图④中，人站在干燥的椅子上，单手接触火线，另一人站在地上与他拉手，此时有电流通过人体，会发生触电事故，故图中所示情景会发生触电事故的是①③④。
[2] 断路器在电流过大时自动断开，防止发生触电事故，人体触电原因是有一定量的电流通过，图中触电事故中流过人体的电流不会过大，故断路器不会跳闸。
18. 人体缺乏维生素C（简写“Vc”）就会患坏血病。如图为某种“维生素C”说明书的一部分（其中碳原子的个数被隐去，用x表示）。根据提供的信息试回答下列问题：
（1）“Vc”化学式中x为_________。
（2）若正常成年人每天最低需要补充“Vc”60mg。当“Vc”完全由图中“维生素C”来补充时，则每次至少服用_________片。
【答案】 ①. 6 ②. 2
【解析】
【详解】（1）根据相对分子质量是指化学式中各个原子的相对原子质量（Ar）的总和，则有12×x+1×8+16×6=176，x=6；
（2）由某种“维生素C”说明书的一部分可知，每片质量为100mg含“Vc”10%，即每片含“Vc”的质量为100mg×10%=10mg，若正常成年人每天最低需要补充“Vc”60mg。当“Vc”完全由图中“维生素C”来补充时，则每天服用“维生素C”的片数为：60mg÷10mg=6片；每日3次，故每次至少服用6片÷3=2片。
19. 分类是研究物质及其变化的一种常用方法，分类有一定的标准。下列盛有不同物质的容器中，所盛物质属于混合物的是_________（填字母）。经科学测定C瓶中CO2与CO的氧元素的质量相等，则瓶中CO2与CO的质量比为_________；保持D瓶中物质化学性质的最小粒子是_________。（写名称）
【答案】 ①. BCE ②. 11:14 ③. 水分子
【解析】
【详解】A、氧气与液氧是氧气的不同状态，是由一种物质组成，属于纯净物；
B、氧气与臭氧是两种不同的物质，属于混合物；
C、二氧化碳与一氧化碳是两种不同的物质，属于混合物；
D、冰与水是同种物质的不同状态，是由一种物质组成，属于纯净物；
E、过氧化氢与和水是两种不同的物质，属于混合物；
若C瓶中CO2和CO所含的氧元素的质量相等，则CO2和CO两种分子中氧原子的个数相等，所以它们的分子个数比为1:2，CO2和CO的质量比=44：（2×28）=11:14；
冰、水是同种物质是水分子构成的物质，分子是保持物质化学性质的最小粒子，则D瓶中保持冰化学性质的最小粒子是水分子。
20. 我们可以从元素周期表上获得有关元素的许多信息。表格是元素周期表的一部分，请回答问题：
（1）①和③处于同一________（选填“周期”或“族”）。
（2）③和④组成的物质是由________（选填“分子”、“原子”或“离子”）构成的。
【答案】 ①. 族 ②. 离子
【解析】
【详解】（1）位于同一纵行的元素属于同一族，①和③处于同一族；
（2）③和④分别是钠元素和氯元素，组成的物质是氯化钠，是由氯离子和钠离子构成的。
21. 如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平。S闭合，滑动变阻器滑片P逐渐向左移动时，条形磁铁一直保持静止。在此过程中条形磁铁受到的摩擦力的大小________（选填“不变”“逐渐变大”“逐渐变小”）。电磁铁左端是________极。
【答案】 ①. 逐渐变大 ②. S
【解析】
【详解】[1]由图知道，电流从螺线管的右端流入，利用安培定则可以确定螺线管的左端为S极。
[2]条形磁铁处于静止状态，受到平衡力的作用，桌面对它施加了一个摩擦力。滑片P向左滑动的过程中，滑动变阻器接入电路的电阻减小，电路中的电流变大，电磁铁的磁性增强，对条形磁铁的斥力增大，由于条形磁铁始终处于平衡状态，所以摩擦力始终等于斥力，故摩擦力会随着斥力的增大而增大。
22. 图甲所示为一种断路器的工作原理图，当家庭电路________时，电流过大，双层金属片发热过多，双层金属片弯曲，触动簧锁装置，触点断开，已知与铁相比，铜升高相同温度热胀较明显，双金属片两层分别为铁和铜，左边应该选用________（选填“铜”或“铁”），在图乙所示的家庭电路中，此断路器应接在________（选“M”或“N”）这条线。
【答案】 ①. 短路 ②. 铜 ③. M
【解析】
【详解】[1] 当家庭电路短路时，电流过大，因电流热效应导致双层金属片发热，双层金属片弯曲，触动簧锁装置，触点断开。
[2] 已知与铁相比，铜升高相同温度热胀较明显，由题图可知，图左侧形变程度较大，故左边应该选用铜。
[3] 为了用电安全，断路器应该接在火线上，即接在M这条线上。
三、实验探究题（本大题共5小题，共36分。）
23. 小桐同学参加了学校研究性学习小组开展的探究磁体磁性强弱是否与温度有关的课题。
[作出假设]假设一：温度越高，磁体的磁性越强；
假设二：温度越高，磁体的磁性越弱；
假设三：磁体的磁性随温度升高变化不大。
[设计实验]小柯将一条形磁铁的一端固定在铁架台上，另一端吸看一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
（1）加热一段时间后出现__________，则假设二成立；
（2）根据这一结论，小柯大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：
当温度逐渐升高时，磁铁的磁性减弱，无法吸引弹簧开关，弹簧开关__________（选填“向下”或“向上”）恢复原状，这样下面的电路就被接通，从而使电铃报警；
（3）同组的小明同学却认为小柯设计的温度报警器有不足之处，请指出__________。
【答案】 ①. 部分铁钉下落 ②. 向下 ③. 见详解
【解析】
【详解】（1）[1]加热一段时间后磁铁的温度升高，如果假设二成立，应该是小铁钉受到的磁力减弱，小铁钉纷纷落下。
（2）[2]如图乙所示，开始时磁体吸引弹簧开关，当温度逐渐升高时，磁铁的磁性减弱直至消失，无法吸引弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（3）[3]由图可知，乙图设计难以设定具体的报警温度。
24. 1911年英国科学家卢瑟福进行了著名的α粒子轰击金箔实验（图甲）。
【收集证据】绝大多数α粒子穿过金箔后仍沿原来的方向前进，只有少数α粒子发生了较大的偏转，并且有极少数α粒子的偏转超过90度，有的甚至几乎达到180度，像是被金箔弹了回来。
【猜想与假设】α粒子遇到电子后，就像飞行的子弹碰到灰尘一样运动方向不会发生明显的改变，而结果却出乎意料，原子内部绝大部分空间是空的，且大部分质量集中到了一个很小的结构上，否则大角度的散射是不可能的。
【解释与结论】
（1）“很小的结构”指的是原子结构中的______；
（2）支持卢瑟福推测“原子内部绝大部分空间是空的”，他依据的实验证据是______；
（3）图乙为α粒子轰击金箔时的运动轨迹，请在图乙中补全A处α粒子的后半段大致运动轨迹。______。
【答案】 ①. 原子核 ②. 绝大多数α粒子穿过金箔后仍沿原来的方向前进 ③.
【解析】
【详解】（1）[1]根据原子结构可知，卢瑟福所说“除非原子的大部分质量集中到了一个很小的结构上”中的“很小的结构”指的是原子核。
（2）[2]绝大多数α粒子穿过金箔后仍沿原来的方向前进，说明原子内部绝大部分空间是空的。
（3）[3]原子核带正电，α粒子途经金原子核附近时，受到斥力，α粒子改变原来的运动方向，发生了偏转，如图所示：
25. 某科学兴趣小组的同学用小磁针、条形磁铁等按图a、图b的方法，探究了条形磁铁周围的磁场及方向，接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图c、图d、图e所示。
（1）分析比较图c、图d可以得出的初步结论是___________；
（2）分析比较图d和图e的小磁针偏转情况可以得出的初步结论是___________；
（3）分析比较图b和图d可以得出的初步结论是___________。
【答案】 ①. 通电螺线管的周围存在磁场 ②. 电流周围磁场的方向和电流的方向有关 ③. 通电螺线管周围的磁场形状与条形磁体周围的磁场形状相似
【解析】
【详解】（1）[1]在图c中，开关断开，电磁针不发生偏转，而在图d中，开关闭合，小磁针的指向发生了偏转，因此比较两图可以说明通电螺线管的周围存在磁场。
（2）[2]在d与e中，根据电源的正负极可知，电流方向不同，小磁针的指向不同，说明磁场方向不同，由此说明电流周围磁场的方向和电流的方向有关。
（3）[3]在b、d两图中，通电螺线管周围小磁针的指向情况与条形磁体周围小磁针的指向情况相同，由此可知通电螺线管的周围的磁场分布与条形磁体的相类似。
26. 为了探究电动机为什么会转动，小明根据电动机构造制作了一台简易电动机。他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。
（1）要想改变线圈的转动方向，小明可采用措施是___________（多选，填序号）；
A．改变电流的方向 B．提高电源的电压
C．增加线圈的匝数 D．改变磁场的方向
（2）开关闭合后，如果电动机不转，原因可能是___________（多选，填序号）；
A．磁铁磁性太弱 B．线圈处于平衡位置
C．通过线圈的电流太大 D．电池电压太低
（3）为了提高电动机转速，可采取的方法是___________；
（4）小明想设计一个能调节电动机转速的实验装置，还需要的主要器材___________。
【答案】 ①. AD ②. ABD ③. 见详解 ④. 滑动变阻器
【解析】
【详解】（1）[1]通电导体在磁场中受到力的作用方向与电流方向、磁场方向有关，要想改变线圈的转动方向，小明可采用措施是改变电流的方向或改变磁场方向。故AD符合题意，BC不符合题意。
故选AD。
（2）[2]ACD．如果电路中电源电压太低，电流过小，或线圈匝数太少，导致磁铁磁性太弱，线圈受到作用太小，阻力过大而不能转动，故AD符合题意，C不符合题意；
B．线圈处于平衡位置，线圈受平衡力作用，保持静止状态，也可能不能转动，故B符合题意。
故选ABD。
（3）[3]电动机的转动速度与受力的大小有关，受力大小主要与磁场的强弱有关，为了提高电动机转速，可采取的方法是增强永久磁体的磁性，或增大线圈中电流或线圈匝数，提高线圈受到的磁场力。
（4）[4]电动机的转动速度与受力的大小有关，改变线圈中电流是改变受力大小最简单的方法，故为了能调节电动机转速，可以在电路中串联一个滑动变阻器。
27. 如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，图甲AB棒的材料可以是_____________（选填“塑料”、“铝”）；
（2）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断_____________。
（3）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与_____________的关系。
（4）若将此装置中灵敏电流计换成_____________，可进一步探究电动机的工作原理。
（5）小明做了如图乙所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，cd运动的原因是_____________。
【答案】 ①. 铝 ②. 电流方向 ③. 磁场方向 ④. 电源 ⑤. 通电导体在磁场中受到力的作用
【解析】
【详解】（1）[1]在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，两种物质中，塑料是绝缘体，铝是导体，所以我们应选择铝。
（2）[2]在电路中没有电流时，灵敏电流计的指针指在表盘中央；当有电流时，指针的方向发生偏转，当指针的方向与原来的方向相反时，说明电流的方向与原来不同，由此可知，我们可以根据指针的偏转方向判断出电流的方向。
（3）[3]保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，故这次实验主要是为了探究感应电流的方向与磁场方向的关系。
（4）[4]电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
（5）[5]闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，说明此时闭合回路中有电流产生；此装置中的cd相当于放入磁场中的通电导体，据通电导体在磁场中受力的作用，故cd受力运动，其原理是通电导体在磁场中受力的作用。
四、解答题（本大题共7小题，共48分。）
28. 碘是人体必需的微量元素之一，有“智力元素”之称。
（1）生活中常见的含碘元素的物质为：碘酒—含碘单质I2；碘片和藻类食物—含碘化钾KI；加碘盐—含碘酸钾KIO3。下列关于I2、KI、KIO3中碘元素化合价正确的是_____________。
A．+1、﹣1、+5 B．0、+1、+5 C．0、﹣1、+5
（2）适当食用加碘盐（含KIO3）可预防碘缺乏，但服用碘酒（含I2）却会引起碘中毒。KIO3和I2性质不同的原因是_____________。
【答案】 ①. C ②. 构成物质的微粒不同
【解析】
【详解】（1）单质中元素的化合价为0，化合物中各元素的化合价的代数和为0，I2中碘元素为0价；KI中钾元素为+1价，则碘元素为-1价；KIO3中钾元素为+1价，氧元素为-2价，则碘元素化合价+5价，所以选C；
（2）结构决定性质，KIO3和I2性质不同的原因是因为构成物质的微粒不同而导致的。
29. 化学家将分子结构简式像小狗的某有机物（如图所示），取名为“小狗烯”（化学式为C26H26）。
请计算：
（1）“小狗烯”的相对分子质量是_______。
（2）“小狗烯”中碳元素和氢元素的质量比________（填最简整数比）。
（3）16．9g“小狗烯”中含碳元素多少克__________？（写出计算过程，结果精确到0．1g）。
【答案】 ①. 338 ②. 12：1 ③. 15.6g
【解析】
【分析】（1）根据相对分子质量为构成分子的各原子的相对原子质量之和，进行分析解答；
（2）根据化合物中各元素质量比=各原子的相对原子质量×原子个数之比，进行分析解答；
（3）根据化合物中某元素的质量=该化合物的质量×该元素的质量分数，进行分析解答。
【详解】（1）该分子的相对分子质量是12×26+1×26=33；
（2）“小狗烯”中碳元素和氢元素的质量比为（12×26）：（1×26）=12：1；
（3）16.9g“小狗烯”中碳元素质量为： 。
30. 过度饮酒有害身体健康，在日常生活中，成年男性饮用50°的白酒不应超过100毫升/天，成年女性不应超过50毫升/天。50°的白酒，表示在100毫升的酒中，含有乙醇（俗称酒精，化学式为C2H6O）50毫升。（已知乙醇的密度为0.8g/cm3，白酒中除乙醇外其他成分不含碳元素）
（1）计算乙醇中碳、氢、氧元素的原子个数比_____________；
（2）计算乙醇中氧元素的质量分数_____________（计算结果精确到0.1%）；
（3）小科的爸爸在一次应酬中喝了50°白酒，已知摄入白酒中的乙醇所含碳元素质量与88克二氧化碳所含碳元素的质量相等，请通过计算说明小科的爸爸是否过度饮酒________。
【答案】 ①. 由化学式可知，乙醇中碳、氢、氧元素的原子个数比2：6：1 ②. 由化学式可知，乙醇中氧元素的质量分数为×100%≈34.8% ③. 88克二氧化碳中碳元素质量为88g××100%=24g，
则含24g碳元素的乙醇质量为24g÷(×100%)=46g，
则饮用的50°白酒的体积为46g÷0.8g/cm3×2=115mL大于100毫升，说明小科的爸爸已过度饮酒。
【解析】
【详解】（1）见答案；
（2）见答案；
（3）见答案。
31. 雾天开车需开启雾灯，避免发生危险，如图是小合设计的雾灯模拟电路，衔铁、线圈电阻不计。
（1）该雾灯模拟电路中的电阻R的作用是_____________。
（2）要实现闭合开关后警示灯能持续亮灭闪烁，则应将警示灯串联在如图电路中的_____________（选填“A”或“B”）位置。
（3）请说明警示灯持续能亮灭闪烁的工作原理及过程________。
【答案】 ①. 保护电路 ②. A ③. 见解析
【解析】
【详解】（1）[1]实验中电阻R的作用是保护电路，防止电路短路。
（2）（3）[2][3]如图所示，电阻R与线圈串联，当将警示灯连接在如图电路中的B点时，闭合开关无论衔铁吸合还是断开，B点始终有电流经过，警示灯常亮，不符合题意；当将警示灯连接在如图电路中的A点时，闭合开关，线圈通电产生磁性，吸引衔铁触点吸合，此时电流经过衔铁，从B点回到电压负极，A点的警示灯和线圈被短路，警示灯熄灭，熄灭后线圈失电，失去磁性，衔铁在弹簧的作用下被拉起，A点处的警示灯又重新亮起，如此循环往复，使警示灯闪烁，故应将警示灯连接在如图电路中的A位置。
32. 如图为市场上在售的某款鸡蛋孵化器，鸡蛋的孵化需要适宜的湿度和温度。某项目化小组设计了一个自动控湿电路（图甲）。控制电路电源电压U为9伏，定值电阻的阻值为30欧，为湿敏电阻，其阻值随湿度的变化情况如图乙所示。当线圈中的电流为0.18安时，衔铁被吸合；当线圈中的电流为0.15安时，衔铁释放。（线圈电阻不计）
（1）由图乙可知，湿敏电阻的阻值随湿度增大而__________（选填“增大”、“不变”或“减小”）；
（2）按控湿电路的工作要求，加湿器应接在工作电路的__________（选填“AB”或“CD”）之间；
（3）通过计算说明该控湿电路的湿度变化范围；_______
（4）如果要适当提高控湿电路的最大湿度值，下列措施中可行的有__________
A．换用阻值更大的R0 B．适当提高电源电压U C．减少该电磁铁线圈匝数
【答案】 ①. 减小 ②. AB ③. ④. AC
【解析】
【详解】（1）[1]由图乙可知，湿度越大，湿敏电阻的阻值越小，湿敏电阻的阻值随湿度增大而减小。
（2）[2]控制电路中，两电阻串联接入电路，湿度增大，湿敏电阻的阻值减小，电路的总电阻减小，由可知电路中的电流增大，电磁铁的磁性增强，当线圈中的电流为0.18A，衔铁被吸合，AB所在电路断开，加湿器应接在工作电路的AB之间。
（3）[3]当湿度最大时，线圈中的电流为0.18A，控制电路的总电阻
的阻值
由图乙可知此时鸡蛋孵化器内的湿度为，当湿度最小时，线圈中的电流为0.15A时，衔铁释放，控制电路的总电阻
的阻值
由图乙可知此时鸡蛋孵化器内的湿度为，湿度变化范围为。
（4）[4]A．换用阻值更大的R0，衔铁被吸合时的电流不变，控制电路的电压不变，由可知电路的总电阻不变，由电阻的串联可知湿敏电阻R1的阻值会变小，湿度会增大，故A符合题意；
B．适当提高电源电压U，衔铁被吸合时电流不变，由可知电路的总电阻变大，R0不变，湿敏电阻R1的阻值会变大，湿度会变小，故B不符合题意；
C．减少该电磁铁线圈匝数，如果衔铁被吸合时的电流不变，电磁铁的磁性减弱，需要增大电路中的电流，电磁铁的磁性才能增强，由可知电路的总电阻变小，由电阻的串联可知湿敏电阻R1的阻值会变小，湿度会增大，故C符合题意。
故选AC。
33. 阅读短文，回答问题
漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是___；
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为_________；
（3）如果人站在地面上不小心用手直接接触到了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，若电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（能/不能）及时断开电路；
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，按下洗衣机的工作开关时，漏电保护器______（会/不会）断开，理由是__________________________________________。
丙
【答案】 ①. B ②. I1=I2+I3 ③. 能 ④. 会 ⑤. 见解析
【解析】
【详解】（1）[1]A．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错误；
B．人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故B正确；
C．正常情况下家庭电路中火线中的电流等于零线中的电流，故C错误；
D．试验按钮，是为了验证漏电保护器是否正常工作，不是恢复供电的按钮，故D错误；
故选B。
（2）[2]由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1=I2+I3。
（3）[3][4]站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，所以，此时漏电电流
由图丙可知，额定动作电流，可见，该漏电保护器能及时断开电路。
（4）[5]闭合开关时，零线接地，I2为零，电流直接流向大地，I1和I2的差异很大，漏电保护器立即断开。
34. 校项目小组利用干簧管设计制作了一款水位自动报警器。干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。如图当磁体远离干簧管时，磁控开关断开；当磁体靠近干簧管时，开关闭合。浮球与永久磁体连接，随着水位的变化二者的位置随之改变。当水箱内的水位过高或过低时，亮起不同的灯警示。请结合图片说明干簧管和水位自动报警器的工作原理。
【答案】见解析
【解析】
【详解】干簧管的工作原理：通常情况下，玻璃管内的两片铁片是分离的，这相当于开关断开。当磁体靠近玻璃管时，由于磁铁能够吸引铁片，两片铁片在磁铁的作用下应付接触在一起，相当于闭合了开关。
永久磁铁与浮球通过细线连接，细线绕过定滑轮。当水面上升时，浮球跟着上升，永久磁体就下降，当水面上升到危险水位时，永久磁体恰好下降到干簧管2附近，由于磁体的吸引作用，干簧管2开关闭合，电铃与红灯所在电路接通，电铃响、红灯亮，进行报警。
当水位下降时，浮球下降，永久磁体上升。如果水位下降到一定程度，永久磁体恰好上升到干簧管1附近，由于磁体的作用，干簧管1开关接通，黄灯与电铃所在电路接通，黄灯亮、电铃响，进行报警。维生素C（片剂）
化学式：CxH8O6
相对分子质量：176
规格：每片100mg，含Vc10%
用法与用量：一日3次，成人每次_________片，饭后服用。
若发黄请勿食用
①
He
Li
Be
B
C
N
②
F
Ne
③
Mg
Al
Si
P
S
④
Ar
K
⑤
C32型漏电保护器
漏电动作电流≤30mA
动作时间≤0.1秒
1．试卷分为试题卷（共9页）和答题卷（共4页）；满分160分；考试时间120分钟。
2．所有答案写在答题卷上，做在试卷上不得分；请勿在答题区域外答题。
3．本次考试中可能用到的相对原子质量：
C：12H：10：16
一、选择题（本大题共16小题，共48分。）
1. 借助模型有利于学科概念的学习与理解，下列属于模型的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】模型的意义和作用：帮助人们认识和理解一些不能直接观察到的或复杂的事物。
符号的含义：是指有一定意义的图像形、文字等。如：化学符号、交通标志等。
【详解】A、C、D都属于符号，B电路图属于模型。
故选B
2. 据报道铅（Pb）污染是目前土壤无机污染中较为严重而且广泛存在的问题。长期暴露于低浓度铅污染环境可以严重影响儿童的成长和神经功能，包括智力发育。符号“Pb”不能表示
A. 铅元素B. 金属铅C. 一个铅原子D. 一个铅分子
【答案】D
【解析】
【详解】A. 单独的一个元素符号可表示该元素、该元素的一个原子。Pb是铅的元素符号，可表示铅元素，此选项不符合题意；
B. Pb是铅的元素符号，铅属于金属元素，金属单质的化学式可用元素符号表示，Pb可表示金属铅，此选项不符合题意；
C. 单独的一个元素符号可表示该元素、该元素的一个原子。Pb是铅的元素符号，可表示一个铅原子，此选项不符合题意；
D. Pb是铅的元素符号，铅由原子构成，Pb不能表示一个铅分子，此选项符合题意。
故选D。
3. 磁感线可以形象地描述磁体周围磁场的分布，下列四种情况的磁感线，其中错误的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．图中磁感线从磁体的S极发出，回到N极，故A错误，符合题意；
B．图中磁感线是从磁体的N极出发，回到S极的，故B正确，不符合题意；
C．由图可知，两个磁极都是N极，且同名磁极间的磁感线呈排斥状，磁感线是从磁体的N极出来，故C正确，不符合题意；
D．由图知道，电流由左侧流入线圈，由安培定则知道，右侧是N极，磁感线是从磁体的N极出发，回到S极的，故D正确，不符合题意。
故选A。
4. 1934年科学家在实验中发现了氢元素的一种同位素原子—氚，氚的质子数为1，中子数为2，则下列能表示其原子结构的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】在原子中，质子数=核外电子数，氚的质子数为1，中子数为2，则氚原子质子数=核外电子数=1，质子和中子在原子核内，电子在原子核外，则能正确表示氚原子结构是B；
故选：B。
5. 新能源汽车因绿色低碳逐渐取代燃油汽车，电动汽车是常见的一种新能源汽车。电动机为电动汽车提供动力，其工作原理如下图中的（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】电动机的原理是通电导线在磁场中受到力的作用；
A．图中闭合开关后，导线通电在磁场中会受到力的作用，故A符合题意；
B．图是奥斯特实验，说明通电导线周围存在磁场，故B不符合题意；
C．图中探究电磁铁磁性的强弱与线圈匝数的关系，故C不符合题意；
D．图中闭合回路的一部分做切割磁感线运动会产生感应电流，为电磁感应现象，故D不符合题意。
故选A。
6. 文文在探究“什么条件下磁可以生电”时观察到如图所示的现象，下列关于这一现象说法正确的是（ ）
A. 丹麦物理学家奥斯特进行了多次实验，发现了磁可以生电
B. 若改变导体的运动方向，并将磁体的N、S极对调，灵敏电流计指针的偏转方向与图中相反
C. 若导体AB沿磁感线方向向上运动，灵敏电流计指针也会发生偏转
D. 发电机是利用磁生电的原理工作的
【答案】D
【解析】
【详解】A．物理学家奥斯特进行了多次实验，发现了通电导体周围存在磁场，即电生磁，故A错误；
B．由于感应电流的方向与导体运动的方向和磁场的方向有关，当同时改变导体的运动方向和磁场方向时，产生感应电流方向不变，所以灵敏电流计指针的偏转方向与图中相同，故B错误；
C．若导体AB沿磁感线方向向上运动，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计指针不发生偏转，故C错误；
D．法拉第发现了电磁感应现象，即磁生电，发电机就是利用电磁感应现象的原理制成的，故D正确。
故选D。
7. 下列关于符号“N”所表示的含义，正确的是（ ）
①氮元素②氮的原子核③一个氮元素④一个氮原子⑤氮气
A. ①②④B. ②③C. ①④D. ①④⑤
【答案】C
【解析】
【详解】①元素符号从宏观上表示一种元素，即N能够表示氮元素，选项正确；
②元素符号不能表示原子核，即N不能表示氮的原子核，选项错误；
③元素只有种类，没有数目，即N不能表示一个氮元素，选项错误；
④元素符号从微观上表示1个原子，所以N能够表示一个氮原子，选项正确；
⑤氮气由氮分子构成，其化学式为N2，即N不能表示氮气，选项错误；
正确选项为①④，故选C。
8. 在下列现象中，可能引起保险丝熔断的是（ ）
①插座中的两根线头相碰 ②开关中的两根线头相碰
③电路中增加了大功率用电器 ④户外输电线绝缘皮损坏
A. ①和②B. ②和③C. ②和④D. ①和③
【答案】D
【解析】
【详解】①插座中两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；②开关中的两个线头相碰，相当于开关闭合，不会造成电流过大，故保险丝不会熔断；③电路中增加了大功率用电器，会导致用电器的总功率过大，从而导致电流过大，烧毁保险丝；④户外线绝缘皮损坏，由于两线有一定距离，两线不会相连而短路，不会烧毁家庭电路中的保险丝；综上所述①③可能引起家中熔丝熔断，②④不会引起，故ABC不符合题意，D符合题意。
故选D。
9. 芯片制作的主要原料为晶体硅。硅元素在元素周期表中的部分信息如图所示。下列说法正确的是（ ）
A. 硅属于金属元素
B. 硅原子内质子数为14
C. 硅的相对原子质量为28.09克
D. X表示硅的元素符号为SI
【答案】B
【解析】
【详解】A、由“石”字旁可知，硅元素属于非金属元素，故说法错误；
B、在元素周期表中，左上角的数字为原子序数，所以硅的原子序数是14，质子数=原子序数=14，故说法正确；
C、在元素周期表中，元素名称下方的数字表示相对原子质量，故硅的相对原子质量为28.09，相对原子质量单位是“1”，不是“g”，故说法错误；
D、根据周期表一格内的信息可知，字母表示该元素的元素符号，硅的元素符号为Si，故说法错误。
故选B。
10. 若一个SO2分子质量为nkg，一个SO3分子的质量为mkg，若以一个硫原子质量的作为标准，则SO2的相对分子质量为（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】1个氧原子的质量为：（m-n） kg；则1个硫原子的质量为：n-2（m-n） kg=（3n-2m）kg；若以一个硫原子质量的作为标准，则硫原子的相对原子质量==32，氧原子的相对原子质量为：，根据相对分子的质量为组成分子的各原子的相对原子质量之和，所以SO2的相对分子质量为：32+2×=。故选C。
11. 锆石是测定地质年份时常用的材料，主要成份为硅酸锆（ZrSiO4）。已知ZrSiO4中Si的化合价为+4，则Zr的化合价为（ ）
A. +4B. -4C. +2D. -2
【答案】A
【解析】
【详解】根据在化合物中正负化合价代数和为0，在ZrSiO4中Si的化合价为+4，氧元素的化合价为-2价，可设Zr的化合价为x，可列式为：x+（+4）+（-2）×4=0可知x=4，故Zr的化合价为+4价。故选A。
12. 经测定某溶液中含有大量的、Mg2+、Na+、X（离子）等四种离子，某中与Na+的个数比为3：4，X与Mg2+的个数比为1：1，则可能为（ ）
A. B. C. D. Cl⁻
【答案】D
【解析】
【详解】溶液中阴阳离子所带电荷总数相等，由与Na+的个数比为3：4可知，硫酸根离子所带的负电荷数与钠离子所带的正电荷数比=（3×2）：4=3：2，所以X离子必须带负电荷，且X与Mg2+的个数比为1：1，所以一个X离子所带的电荷为一个单位的负电。故选D。
13. 如图是汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（ ）
A. 电铃应接在A和C之间
B. 当CO浓度升高，电磁铁磁性减弱
C. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
D. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
【答案】D
【解析】
【详解】AB．当CO浓度升高时，气敏电阻R1的阻值减小，控制电路的总电阻减小，电源电压不变，由欧姆定律可知控制电路中的电流增大，所以电磁铁的磁性增强；当CO浓度高于某一设定值时，衔铁被吸下，电铃发声报警，所以电铃应接在B和D之间，故AB错误；
C．在CO浓度更低时，气敏电阻R1阻值更大，因衔铁被吸下时的最小电流不变，由欧姆定律和电阻的串联可知，在电源电压不变时，应减小变阻器R2的阻值，所以应将R2的滑片向上移，故C错误；
D．用久后，电源电压U1会减小，由欧姆定律可知，只有当R1阻值变小时，控制电路才能达到衔铁被吸下的最小电流，因为气敏电阻R1阻值随CO浓度的增大而减小，要让R1阻值变的更小，所以报警时CO最小浓度比设定值需要更高，故D正确。
故选D。
14. 如图为项目学习小组的同学自制的漂浮式指南针。铜片、锌片和食盐水溶液共同组成了“盐水电池”铜片是盐水电池的正极，锌片是负极。下列说法正确的是（ ）
A. 通电螺线管A端为N极
B. 通电螺线管静止时B端指向地理南方
C. 电子从铜片经螺线管流到锌片
D. 通电螺线管外C点的磁场方向向左
【答案】D
【解析】
【详解】A．铜片是“盐水电池”的正极，锌片是负极，则螺线管中的电流是从右端流入的，根据安培定则可知，通电螺线管的B端为N极，A端为S极，故A错误；
B．静止时通电螺线管由于受到地磁场的作用，B端指向地理北方，故B错误；
C．电路中电流的方向是从铜片经过螺线管流向锌片；电子定向移动的方向与电流的方向相反，所以电子定向移动的方向是从锌片经螺线管流向铜片，故C错误；
D．在磁体的外部，磁感线是从磁体的N极出发回到磁体的S极的，即C点的磁场方向是向左的，故D正确。
故选D。
15. 患流感发高烧时，医学上经常使用布洛芬来退烧，其化学式为C13H18O2下列关于布洛芬的叙述中正确的是（ ）
A. 氢元素的质量分数最大
B. 相对分子质量是206克
C. C、H、O三种原子的个数比为13：18：2
D. 由碳原子、氢原子和氧原子构成
【答案】C
【解析】
【详解】A、布洛芬碳、氢、氧元素的质量比为（12×13）：（1×18）：（16×2）=78：9：16，则布洛芬中碳元素的质量分数最大，故选项说法错误；
B、相对分子质量单位是“1”，不是“g”，常常省略不写，故选项说法错误；
C、1个布洛芬分子是由13个碳原子、18个氢原子和2个氧原子构成的，则C、H、O三种原子的个数比为13：18：2，故选项说法正确；
D、布洛芬是由布洛芬分子构成的，布洛芬分子由碳原子、氢原子和氧原子构成，故选项说法错误。
故选C。
16. 如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（ ）
A. 拆掉开关S2，两条导线连在一起
B. 拆掉开关S3，两条导线连在一起
C. 拆掉插座甲，两条导线连在一起
D. 拆掉灯泡丙，两条导线连在一起
【答案】D
【解析】
【详解】A．拆掉开关S2，两条导线连在一起，插座丁与插座甲串联，不会引起危险，不符合题意；
B．拆掉开关S3，两条导线连在一起，灯泡乙与插座甲串联，不会引起危险，不符合题意；
C．拆掉插座甲，两条导线连一起，闭合S3，形成通路，灯泡乙发光，不会引起危险，不符合题意；
D．拆掉灯丙，两条导线连在一起，当开关S1闭合时，将发生短路，会因电路中电流过大，易引起火灾，符合题意。
故选D。
二、填空题（本大题共6小题，共28分。）
17. 安全用电与每个人息息相关，如图所示情景中，若人赤脚站立，会发生触电事故的是图_________，发生触电事故时电路中的断路器_________（填“会”或“不会”）跳闸。
【答案】 ①. ①③④ ②. 不会
【解析】
【详解】[1] 图①中，人站在干燥的椅子上，双手分别接触火线和零线，有电流通过人体，会发生触电事故；图②中，人站在干燥的椅子上，单手接触火线，没有电流通过人体，不会发生触电事故；图③中，人站在地上，单手接触火线，电流通过人体，会发生触电事故；图④中，人站在干燥的椅子上，单手接触火线，另一人站在地上与他拉手，此时有电流通过人体，会发生触电事故，故图中所示情景会发生触电事故的是①③④。
[2] 断路器在电流过大时自动断开，防止发生触电事故，人体触电原因是有一定量的电流通过，图中触电事故中流过人体的电流不会过大，故断路器不会跳闸。
18. 人体缺乏维生素C（简写“Vc”）就会患坏血病。如图为某种“维生素C”说明书的一部分（其中碳原子的个数被隐去，用x表示）。根据提供的信息试回答下列问题：
（1）“Vc”化学式中x为_________。
（2）若正常成年人每天最低需要补充“Vc”60mg。当“Vc”完全由图中“维生素C”来补充时，则每次至少服用_________片。
【答案】 ①. 6 ②. 2
【解析】
【详解】（1）根据相对分子质量是指化学式中各个原子的相对原子质量（Ar）的总和，则有12×x+1×8+16×6=176，x=6；
（2）由某种“维生素C”说明书的一部分可知，每片质量为100mg含“Vc”10%，即每片含“Vc”的质量为100mg×10%=10mg，若正常成年人每天最低需要补充“Vc”60mg。当“Vc”完全由图中“维生素C”来补充时，则每天服用“维生素C”的片数为：60mg÷10mg=6片；每日3次，故每次至少服用6片÷3=2片。
19. 分类是研究物质及其变化的一种常用方法，分类有一定的标准。下列盛有不同物质的容器中，所盛物质属于混合物的是_________（填字母）。经科学测定C瓶中CO2与CO的氧元素的质量相等，则瓶中CO2与CO的质量比为_________；保持D瓶中物质化学性质的最小粒子是_________。（写名称）
【答案】 ①. BCE ②. 11:14 ③. 水分子
【解析】
【详解】A、氧气与液氧是氧气的不同状态，是由一种物质组成，属于纯净物；
B、氧气与臭氧是两种不同的物质，属于混合物；
C、二氧化碳与一氧化碳是两种不同的物质，属于混合物；
D、冰与水是同种物质的不同状态，是由一种物质组成，属于纯净物；
E、过氧化氢与和水是两种不同的物质，属于混合物；
若C瓶中CO2和CO所含的氧元素的质量相等，则CO2和CO两种分子中氧原子的个数相等，所以它们的分子个数比为1:2，CO2和CO的质量比=44：（2×28）=11:14；
冰、水是同种物质是水分子构成的物质，分子是保持物质化学性质的最小粒子，则D瓶中保持冰化学性质的最小粒子是水分子。
20. 我们可以从元素周期表上获得有关元素的许多信息。表格是元素周期表的一部分，请回答问题：
（1）①和③处于同一________（选填“周期”或“族”）。
（2）③和④组成的物质是由________（选填“分子”、“原子”或“离子”）构成的。
【答案】 ①. 族 ②. 离子
【解析】
【详解】（1）位于同一纵行的元素属于同一族，①和③处于同一族；
（2）③和④分别是钠元素和氯元素，组成的物质是氯化钠，是由氯离子和钠离子构成的。
21. 如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平。S闭合，滑动变阻器滑片P逐渐向左移动时，条形磁铁一直保持静止。在此过程中条形磁铁受到的摩擦力的大小________（选填“不变”“逐渐变大”“逐渐变小”）。电磁铁左端是________极。
【答案】 ①. 逐渐变大 ②. S
【解析】
【详解】[1]由图知道，电流从螺线管的右端流入，利用安培定则可以确定螺线管的左端为S极。
[2]条形磁铁处于静止状态，受到平衡力的作用，桌面对它施加了一个摩擦力。滑片P向左滑动的过程中，滑动变阻器接入电路的电阻减小，电路中的电流变大，电磁铁的磁性增强，对条形磁铁的斥力增大，由于条形磁铁始终处于平衡状态，所以摩擦力始终等于斥力，故摩擦力会随着斥力的增大而增大。
22. 图甲所示为一种断路器的工作原理图，当家庭电路________时，电流过大，双层金属片发热过多，双层金属片弯曲，触动簧锁装置，触点断开，已知与铁相比，铜升高相同温度热胀较明显，双金属片两层分别为铁和铜，左边应该选用________（选填“铜”或“铁”），在图乙所示的家庭电路中，此断路器应接在________（选“M”或“N”）这条线。
【答案】 ①. 短路 ②. 铜 ③. M
【解析】
【详解】[1] 当家庭电路短路时，电流过大，因电流热效应导致双层金属片发热，双层金属片弯曲，触动簧锁装置，触点断开。
[2] 已知与铁相比，铜升高相同温度热胀较明显，由题图可知，图左侧形变程度较大，故左边应该选用铜。
[3] 为了用电安全，断路器应该接在火线上，即接在M这条线上。
三、实验探究题（本大题共5小题，共36分。）
23. 小桐同学参加了学校研究性学习小组开展的探究磁体磁性强弱是否与温度有关的课题。
[作出假设]假设一：温度越高，磁体的磁性越强；
假设二：温度越高，磁体的磁性越弱；
假设三：磁体的磁性随温度升高变化不大。
[设计实验]小柯将一条形磁铁的一端固定在铁架台上，另一端吸看一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
（1）加热一段时间后出现__________，则假设二成立；
（2）根据这一结论，小柯大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：
当温度逐渐升高时，磁铁的磁性减弱，无法吸引弹簧开关，弹簧开关__________（选填“向下”或“向上”）恢复原状，这样下面的电路就被接通，从而使电铃报警；
（3）同组的小明同学却认为小柯设计的温度报警器有不足之处，请指出__________。
【答案】 ①. 部分铁钉下落 ②. 向下 ③. 见详解
【解析】
【详解】（1）[1]加热一段时间后磁铁的温度升高，如果假设二成立，应该是小铁钉受到的磁力减弱，小铁钉纷纷落下。
（2）[2]如图乙所示，开始时磁体吸引弹簧开关，当温度逐渐升高时，磁铁的磁性减弱直至消失，无法吸引弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（3）[3]由图可知，乙图设计难以设定具体的报警温度。
24. 1911年英国科学家卢瑟福进行了著名的α粒子轰击金箔实验（图甲）。
【收集证据】绝大多数α粒子穿过金箔后仍沿原来的方向前进，只有少数α粒子发生了较大的偏转，并且有极少数α粒子的偏转超过90度，有的甚至几乎达到180度，像是被金箔弹了回来。
【猜想与假设】α粒子遇到电子后，就像飞行的子弹碰到灰尘一样运动方向不会发生明显的改变，而结果却出乎意料，原子内部绝大部分空间是空的，且大部分质量集中到了一个很小的结构上，否则大角度的散射是不可能的。
【解释与结论】
（1）“很小的结构”指的是原子结构中的______；
（2）支持卢瑟福推测“原子内部绝大部分空间是空的”，他依据的实验证据是______；
（3）图乙为α粒子轰击金箔时的运动轨迹，请在图乙中补全A处α粒子的后半段大致运动轨迹。______。
【答案】 ①. 原子核 ②. 绝大多数α粒子穿过金箔后仍沿原来的方向前进 ③.
【解析】
【详解】（1）[1]根据原子结构可知，卢瑟福所说“除非原子的大部分质量集中到了一个很小的结构上”中的“很小的结构”指的是原子核。
（2）[2]绝大多数α粒子穿过金箔后仍沿原来的方向前进，说明原子内部绝大部分空间是空的。
（3）[3]原子核带正电，α粒子途经金原子核附近时，受到斥力，α粒子改变原来的运动方向，发生了偏转，如图所示：
25. 某科学兴趣小组的同学用小磁针、条形磁铁等按图a、图b的方法，探究了条形磁铁周围的磁场及方向，接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图c、图d、图e所示。
（1）分析比较图c、图d可以得出的初步结论是___________；
（2）分析比较图d和图e的小磁针偏转情况可以得出的初步结论是___________；
（3）分析比较图b和图d可以得出的初步结论是___________。
【答案】 ①. 通电螺线管的周围存在磁场 ②. 电流周围磁场的方向和电流的方向有关 ③. 通电螺线管周围的磁场形状与条形磁体周围的磁场形状相似
【解析】
【详解】（1）[1]在图c中，开关断开，电磁针不发生偏转，而在图d中，开关闭合，小磁针的指向发生了偏转，因此比较两图可以说明通电螺线管的周围存在磁场。
（2）[2]在d与e中，根据电源的正负极可知，电流方向不同，小磁针的指向不同，说明磁场方向不同，由此说明电流周围磁场的方向和电流的方向有关。
（3）[3]在b、d两图中，通电螺线管周围小磁针的指向情况与条形磁体周围小磁针的指向情况相同，由此可知通电螺线管的周围的磁场分布与条形磁体的相类似。
26. 为了探究电动机为什么会转动，小明根据电动机构造制作了一台简易电动机。他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。
（1）要想改变线圈的转动方向，小明可采用措施是___________（多选，填序号）；
A．改变电流的方向 B．提高电源的电压
C．增加线圈的匝数 D．改变磁场的方向
（2）开关闭合后，如果电动机不转，原因可能是___________（多选，填序号）；
A．磁铁磁性太弱 B．线圈处于平衡位置
C．通过线圈的电流太大 D．电池电压太低
（3）为了提高电动机转速，可采取的方法是___________；
（4）小明想设计一个能调节电动机转速的实验装置，还需要的主要器材___________。
【答案】 ①. AD ②. ABD ③. 见详解 ④. 滑动变阻器
【解析】
【详解】（1）[1]通电导体在磁场中受到力的作用方向与电流方向、磁场方向有关，要想改变线圈的转动方向，小明可采用措施是改变电流的方向或改变磁场方向。故AD符合题意，BC不符合题意。
故选AD。
（2）[2]ACD．如果电路中电源电压太低，电流过小，或线圈匝数太少，导致磁铁磁性太弱，线圈受到作用太小，阻力过大而不能转动，故AD符合题意，C不符合题意；
B．线圈处于平衡位置，线圈受平衡力作用，保持静止状态，也可能不能转动，故B符合题意。
故选ABD。
（3）[3]电动机的转动速度与受力的大小有关，受力大小主要与磁场的强弱有关，为了提高电动机转速，可采取的方法是增强永久磁体的磁性，或增大线圈中电流或线圈匝数，提高线圈受到的磁场力。
（4）[4]电动机的转动速度与受力的大小有关，改变线圈中电流是改变受力大小最简单的方法，故为了能调节电动机转速，可以在电路中串联一个滑动变阻器。
27. 如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，图甲AB棒的材料可以是_____________（选填“塑料”、“铝”）；
（2）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断_____________。
（3）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与_____________的关系。
（4）若将此装置中灵敏电流计换成_____________，可进一步探究电动机的工作原理。
（5）小明做了如图乙所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，cd运动的原因是_____________。
【答案】 ①. 铝 ②. 电流方向 ③. 磁场方向 ④. 电源 ⑤. 通电导体在磁场中受到力的作用
【解析】
【详解】（1）[1]在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，两种物质中，塑料是绝缘体，铝是导体，所以我们应选择铝。
（2）[2]在电路中没有电流时，灵敏电流计的指针指在表盘中央；当有电流时，指针的方向发生偏转，当指针的方向与原来的方向相反时，说明电流的方向与原来不同，由此可知，我们可以根据指针的偏转方向判断出电流的方向。
（3）[3]保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，故这次实验主要是为了探究感应电流的方向与磁场方向的关系。
（4）[4]电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
（5）[5]闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，说明此时闭合回路中有电流产生；此装置中的cd相当于放入磁场中的通电导体，据通电导体在磁场中受力的作用，故cd受力运动，其原理是通电导体在磁场中受力的作用。
四、解答题（本大题共7小题，共48分。）
28. 碘是人体必需的微量元素之一，有“智力元素”之称。
（1）生活中常见的含碘元素的物质为：碘酒—含碘单质I2；碘片和藻类食物—含碘化钾KI；加碘盐—含碘酸钾KIO3。下列关于I2、KI、KIO3中碘元素化合价正确的是_____________。
A．+1、﹣1、+5 B．0、+1、+5 C．0、﹣1、+5
（2）适当食用加碘盐（含KIO3）可预防碘缺乏，但服用碘酒（含I2）却会引起碘中毒。KIO3和I2性质不同的原因是_____________。
【答案】 ①. C ②. 构成物质的微粒不同
【解析】
【详解】（1）单质中元素的化合价为0，化合物中各元素的化合价的代数和为0，I2中碘元素为0价；KI中钾元素为+1价，则碘元素为-1价；KIO3中钾元素为+1价，氧元素为-2价，则碘元素化合价+5价，所以选C；
（2）结构决定性质，KIO3和I2性质不同的原因是因为构成物质的微粒不同而导致的。
29. 化学家将分子结构简式像小狗的某有机物（如图所示），取名为“小狗烯”（化学式为C26H26）。
请计算：
（1）“小狗烯”的相对分子质量是_______。
（2）“小狗烯”中碳元素和氢元素的质量比________（填最简整数比）。
（3）16．9g“小狗烯”中含碳元素多少克__________？（写出计算过程，结果精确到0．1g）。
【答案】 ①. 338 ②. 12：1 ③. 15.6g
【解析】
【分析】（1）根据相对分子质量为构成分子的各原子的相对原子质量之和，进行分析解答；
（2）根据化合物中各元素质量比=各原子的相对原子质量×原子个数之比，进行分析解答；
（3）根据化合物中某元素的质量=该化合物的质量×该元素的质量分数，进行分析解答。
【详解】（1）该分子的相对分子质量是12×26+1×26=33；
（2）“小狗烯”中碳元素和氢元素的质量比为（12×26）：（1×26）=12：1；
（3）16.9g“小狗烯”中碳元素质量为： 。
30. 过度饮酒有害身体健康，在日常生活中，成年男性饮用50°的白酒不应超过100毫升/天，成年女性不应超过50毫升/天。50°的白酒，表示在100毫升的酒中，含有乙醇（俗称酒精，化学式为C2H6O）50毫升。（已知乙醇的密度为0.8g/cm3，白酒中除乙醇外其他成分不含碳元素）
（1）计算乙醇中碳、氢、氧元素的原子个数比_____________；
（2）计算乙醇中氧元素的质量分数_____________（计算结果精确到0.1%）；
（3）小科的爸爸在一次应酬中喝了50°白酒，已知摄入白酒中的乙醇所含碳元素质量与88克二氧化碳所含碳元素的质量相等，请通过计算说明小科的爸爸是否过度饮酒________。
【答案】 ①. 由化学式可知，乙醇中碳、氢、氧元素的原子个数比2：6：1 ②. 由化学式可知，乙醇中氧元素的质量分数为×100%≈34.8% ③. 88克二氧化碳中碳元素质量为88g××100%=24g，
则含24g碳元素的乙醇质量为24g÷(×100%)=46g，
则饮用的50°白酒的体积为46g÷0.8g/cm3×2=115mL大于100毫升，说明小科的爸爸已过度饮酒。
【解析】
【详解】（1）见答案；
（2）见答案；
（3）见答案。
31. 雾天开车需开启雾灯，避免发生危险，如图是小合设计的雾灯模拟电路，衔铁、线圈电阻不计。
（1）该雾灯模拟电路中的电阻R的作用是_____________。
（2）要实现闭合开关后警示灯能持续亮灭闪烁，则应将警示灯串联在如图电路中的_____________（选填“A”或“B”）位置。
（3）请说明警示灯持续能亮灭闪烁的工作原理及过程________。
【答案】 ①. 保护电路 ②. A ③. 见解析
【解析】
【详解】（1）[1]实验中电阻R的作用是保护电路，防止电路短路。
（2）（3）[2][3]如图所示，电阻R与线圈串联，当将警示灯连接在如图电路中的B点时，闭合开关无论衔铁吸合还是断开，B点始终有电流经过，警示灯常亮，不符合题意；当将警示灯连接在如图电路中的A点时，闭合开关，线圈通电产生磁性，吸引衔铁触点吸合，此时电流经过衔铁，从B点回到电压负极，A点的警示灯和线圈被短路，警示灯熄灭，熄灭后线圈失电，失去磁性，衔铁在弹簧的作用下被拉起，A点处的警示灯又重新亮起，如此循环往复，使警示灯闪烁，故应将警示灯连接在如图电路中的A位置。
32. 如图为市场上在售的某款鸡蛋孵化器，鸡蛋的孵化需要适宜的湿度和温度。某项目化小组设计了一个自动控湿电路（图甲）。控制电路电源电压U为9伏，定值电阻的阻值为30欧，为湿敏电阻，其阻值随湿度的变化情况如图乙所示。当线圈中的电流为0.18安时，衔铁被吸合；当线圈中的电流为0.15安时，衔铁释放。（线圈电阻不计）
（1）由图乙可知，湿敏电阻的阻值随湿度增大而__________（选填“增大”、“不变”或“减小”）；
（2）按控湿电路的工作要求，加湿器应接在工作电路的__________（选填“AB”或“CD”）之间；
（3）通过计算说明该控湿电路的湿度变化范围；_______
（4）如果要适当提高控湿电路的最大湿度值，下列措施中可行的有__________
A．换用阻值更大的R0 B．适当提高电源电压U C．减少该电磁铁线圈匝数
【答案】 ①. 减小 ②. AB ③. ④. AC
【解析】
【详解】（1）[1]由图乙可知，湿度越大，湿敏电阻的阻值越小，湿敏电阻的阻值随湿度增大而减小。
（2）[2]控制电路中，两电阻串联接入电路，湿度增大，湿敏电阻的阻值减小，电路的总电阻减小，由可知电路中的电流增大，电磁铁的磁性增强，当线圈中的电流为0.18A，衔铁被吸合，AB所在电路断开，加湿器应接在工作电路的AB之间。
（3）[3]当湿度最大时，线圈中的电流为0.18A，控制电路的总电阻
的阻值
由图乙可知此时鸡蛋孵化器内的湿度为，当湿度最小时，线圈中的电流为0.15A时，衔铁释放，控制电路的总电阻
的阻值
由图乙可知此时鸡蛋孵化器内的湿度为，湿度变化范围为。
（4）[4]A．换用阻值更大的R0，衔铁被吸合时的电流不变，控制电路的电压不变，由可知电路的总电阻不变，由电阻的串联可知湿敏电阻R1的阻值会变小，湿度会增大，故A符合题意；
B．适当提高电源电压U，衔铁被吸合时电流不变，由可知电路的总电阻变大，R0不变，湿敏电阻R1的阻值会变大，湿度会变小，故B不符合题意；
C．减少该电磁铁线圈匝数，如果衔铁被吸合时的电流不变，电磁铁的磁性减弱，需要增大电路中的电流，电磁铁的磁性才能增强，由可知电路的总电阻变小，由电阻的串联可知湿敏电阻R1的阻值会变小，湿度会增大，故C符合题意。
故选AC。
33. 阅读短文，回答问题
漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是___；
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为_________；
（3）如果人站在地面上不小心用手直接接触到了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，若电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（能/不能）及时断开电路；
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，按下洗衣机的工作开关时，漏电保护器______（会/不会）断开，理由是__________________________________________。
丙
【答案】 ①. B ②. I1=I2+I3 ③. 能 ④. 会 ⑤. 见解析
【解析】
【详解】（1）[1]A．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错误；
B．人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故B正确；
C．正常情况下家庭电路中火线中的电流等于零线中的电流，故C错误；
D．试验按钮，是为了验证漏电保护器是否正常工作，不是恢复供电的按钮，故D错误；
故选B。
（2）[2]由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1=I2+I3。
（3）[3][4]站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，所以，此时漏电电流
由图丙可知，额定动作电流，可见，该漏电保护器能及时断开电路。
（4）[5]闭合开关时，零线接地，I2为零，电流直接流向大地，I1和I2的差异很大，漏电保护器立即断开。
34. 校项目小组利用干簧管设计制作了一款水位自动报警器。干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。如图当磁体远离干簧管时，磁控开关断开；当磁体靠近干簧管时，开关闭合。浮球与永久磁体连接，随着水位的变化二者的位置随之改变。当水箱内的水位过高或过低时，亮起不同的灯警示。请结合图片说明干簧管和水位自动报警器的工作原理。
【答案】见解析
【解析】
【详解】干簧管的工作原理：通常情况下，玻璃管内的两片铁片是分离的，这相当于开关断开。当磁体靠近玻璃管时，由于磁铁能够吸引铁片，两片铁片在磁铁的作用下应付接触在一起，相当于闭合了开关。
永久磁铁与浮球通过细线连接，细线绕过定滑轮。当水面上升时，浮球跟着上升，永久磁体就下降，当水面上升到危险水位时，永久磁体恰好下降到干簧管2附近，由于磁体的吸引作用，干簧管2开关闭合，电铃与红灯所在电路接通，电铃响、红灯亮，进行报警。
当水位下降时，浮球下降，永久磁体上升。如果水位下降到一定程度，永久磁体恰好上升到干簧管1附近，由于磁体的作用，干簧管1开关接通，黄灯与电铃所在电路接通，黄灯亮、电铃响，进行报警。维生素C（片剂）
化学式：CxH8O6
相对分子质量：176
规格：每片100mg，含Vc10%
用法与用量：一日3次，成人每次_________片，饭后服用。
若发黄请勿食用
①
He
Li
Be
B
C
N
②
F
Ne
③
Mg
Al
Si
P
S
④
Ar
K
⑤
C32型漏电保护器
漏电动作电流≤30mA
动作时间≤0.1秒
相关试卷
108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题： 这是一份108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题，共2页。
108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题(2)： 这是一份108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题(2)，共8页。试卷主要包含了04，下列属于光源的是，如图为某数码相机的成像原理等内容，欢迎下载使用。
108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题(1)： 这是一份108，浙江省湖州市吴兴区2023-2024学年下学期七年级科学期中试题(1)，共8页。
