2024年广东省江门市鹤山市初中毕业生学业水平质量监测物理试卷
展开
这是一份2024年广东省江门市鹤山市初中毕业生学业水平质量监测物理试卷，共30页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

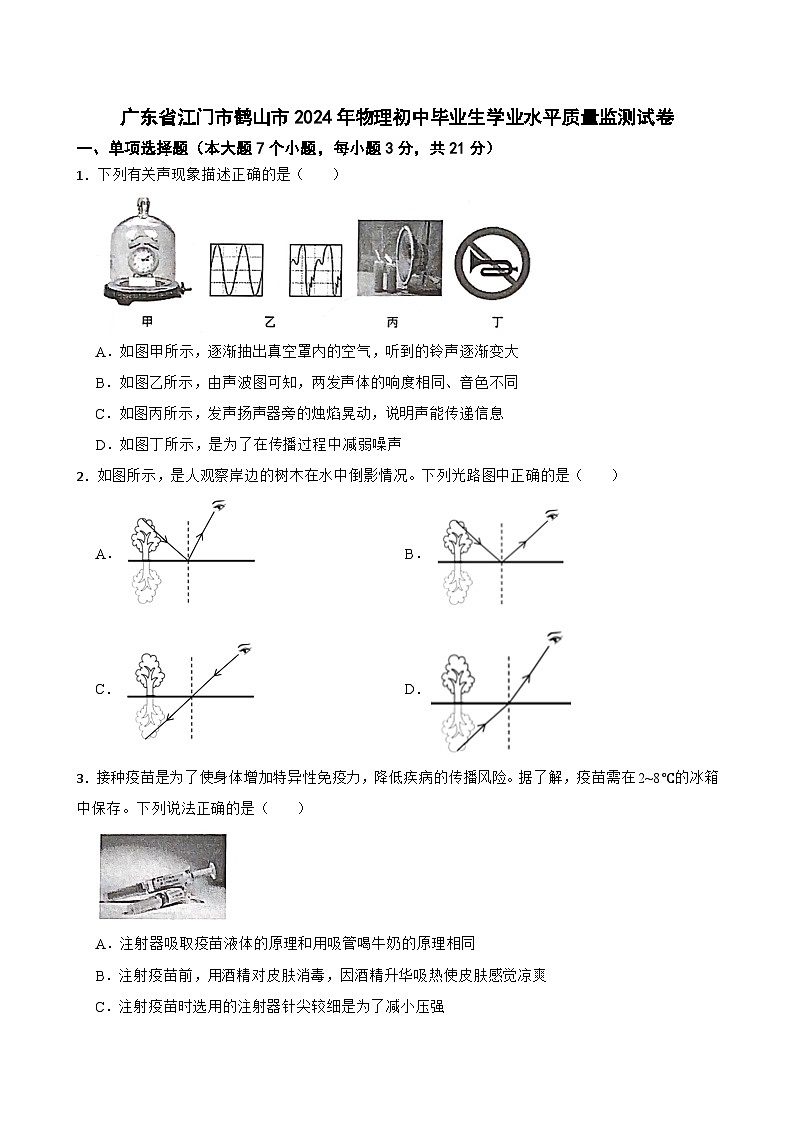

一、单项选择题（本大题7个小题，每小题3分，共21分）
1．下列有关声现象描述正确的是（ ）
A．如图甲所示，逐渐抽出真空罩内的空气，听到的铃声逐渐变大
B．如图乙所示，由声波图可知，两发声体的响度相同、音色不同
C．如图丙所示，发声扬声器旁的烛焰晃动，说明声能传递信息
D．如图丁所示，是为了在传播过程中减弱噪声
2．如图所示，是人观察岸边的树木在水中倒影情况。下列光路图中正确的是（ ）
A．B．
C．D．
3．接种疫苗是为了使身体增加特异性免疫力，降低疾病的传播风险。据了解，疫苗需在2~8℃的冰箱中保存。下列说法正确的是（ ）
A．注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同
B．注射疫苗前，用酒精对皮肤消毒，因酒精升华吸热使皮肤感觉凉爽
C．注射疫苗时选用的注射器针尖较细是为了减小压强

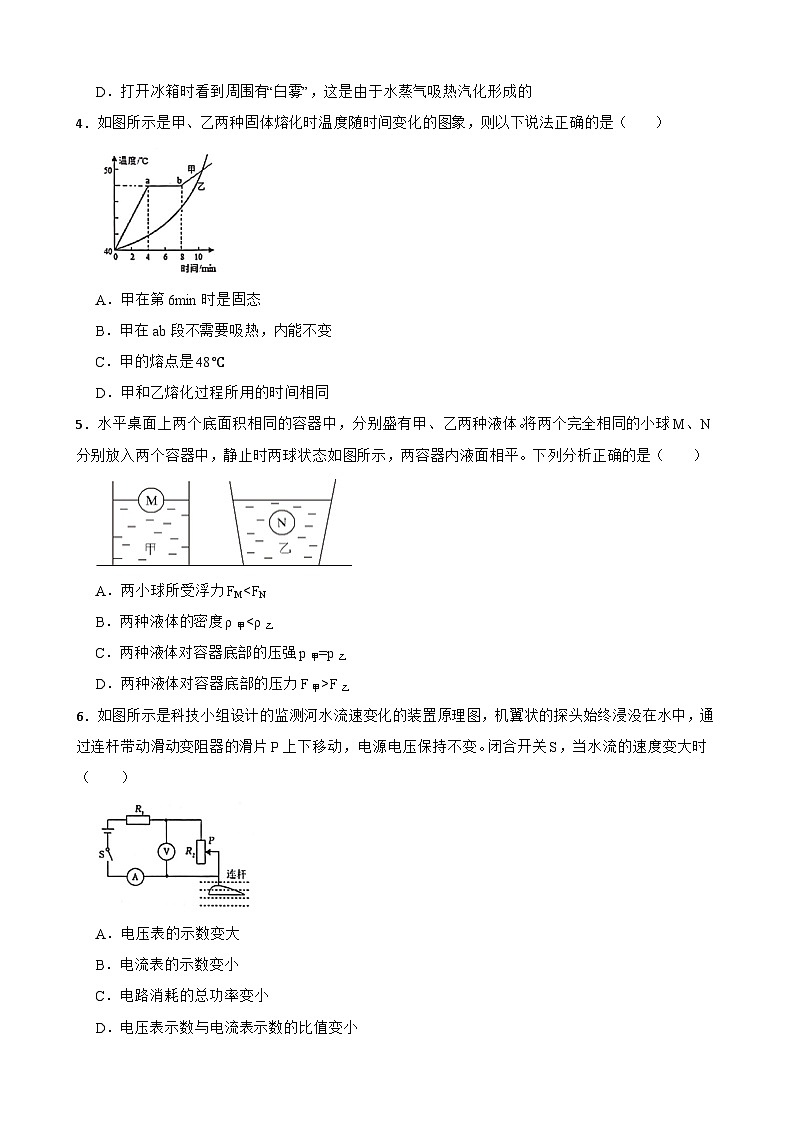

D．打开冰箱时看到周围有“白雾”，这是由于水蒸气吸热汽化形成的
4．如图所示是甲、乙两种固体熔化时温度随时间变化的图象，则以下说法正确的是（ ）
A．甲在第6min时是固态
B．甲在ab段不需要吸热，内能不变
C．甲的熔点是48℃
D．甲和乙熔化过程所用的时间相同
5．水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ）
A．两小球所受浮力FMB．两种液体的密度ρ甲<ρ乙
C．两种液体对容器底部的压强p甲=p乙
D．两种液体对容器底部的压力F甲>F乙
6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电压表示数与电流表示数的比值变小

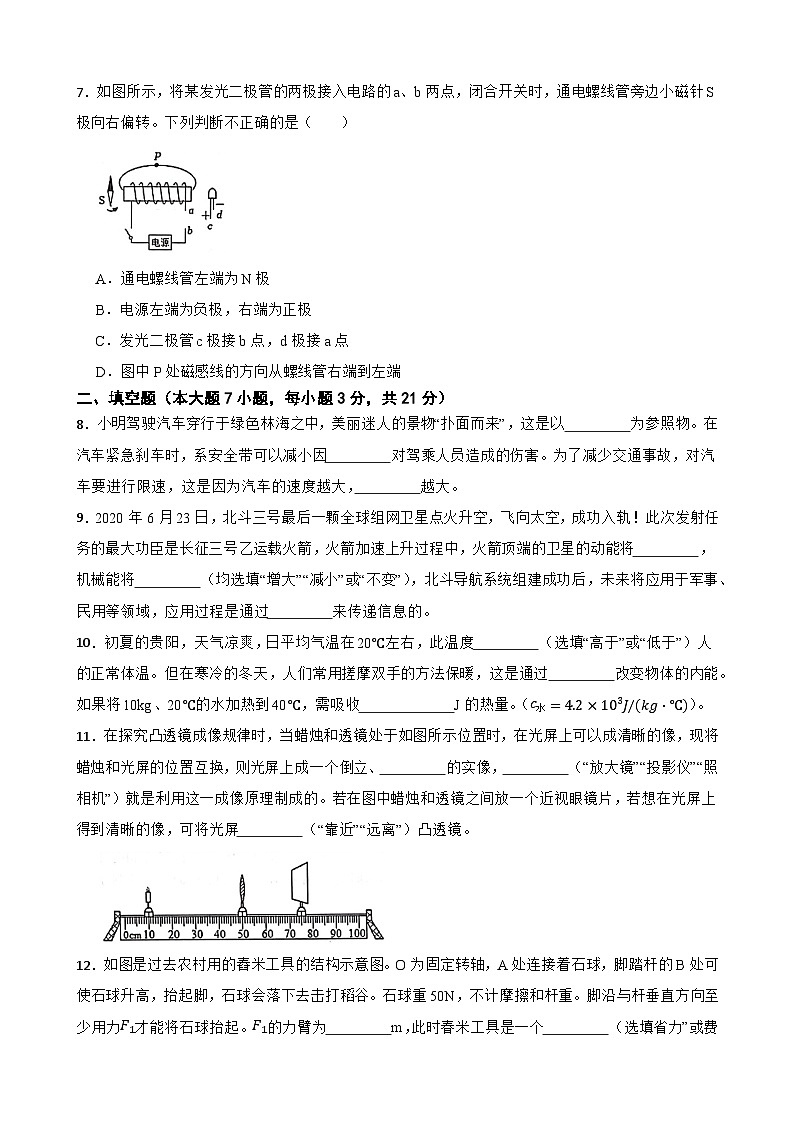

7．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断不正确的是（ ）
A．通电螺线管左端为N极
B．电源左端为负极，右端为正极
C．发光二极管c极接b点，d极接a点
D．图中P处磁感线的方向从螺线管右端到左端
二、填空题（本大题7小题，每小题3分，共21分）
8．小明驾驶汽车穿行于绿色林海之中，美丽迷人的景物“扑面而来”，这是以 为参照物。在汽车紧急刹车时，系安全带可以减小因 对驾乘人员造成的伤害。为了减少交通事故，对汽车要进行限速，这是因为汽车的速度越大， 越大。
9．2020年6月23日，北斗三号最后一颗全球组网卫星点火升空，飞向太空，成功入轨！此次发射任务的最大功臣是长征三号乙运载火箭，火箭加速上升过程中，火箭顶端的卫星的动能将 ，机械能将 （均选填“增大”“减小”或“不变”），北斗导航系统组建成功后，未来将应用于军事、民用等领域，应用过程是通过 来传递信息的。
10．初夏的贵阳，天气凉爽，日平均气温在20℃左右，此温度 （选填“高于”或“低于”）人的正常体温。但在寒冷的冬天，人们常用搓摩双手的方法保暖，这是通过 改变物体的内能。如果将10kg、20℃的水加热到40℃，需吸收 J的热量。（c水=4.2×103J/(kg⋅℃)）。
11．在探究凸透镜成像规律时，当蜡烛和透镜处于如图所示位置时，在光屏上可以成清晰的像，现将蜡烛和光屏的位置互换，则光屏上成一个倒立、 的实像， （“放大镜”“投影仪”“照相机”）就是利用这一成像原理制成的。若在图中蜡烛和透镜之间放一个近视眼镜片，若想在光屏上得到清晰的像，可将光屏 （“靠近”“远离”）凸透镜。
12．如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为 m，此时春米工具是一个 （选填“省力”或“费力”）杠杆；脚竖直向下至少用力F2为 N，才能将石球抬起。
13．如图所示的电路，电源电压恒为3V，闭合开关S时，电压表示数为2V，则电阻R2两端的电压为 V，当开关S、S1均闭合时，电压表示数为 V，电阻R2会 （选填“短路”、“断路”或“正常工作”）。
14．煤属于 能源（选填“可再生”或“不可再生”）；若煤的热值是3×107J/kg，2t煤完全燃烧放出的热量是 J。利用不加控制的核裂变，制造的毁灭性武器是 （选填“原子弹”或“氢弹”）。
三、作图题（共7分）
15．（1）请在图中画出两入射光线通过凸透镜后的光线。
（2）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
（3）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。
四、实验题（本大题3小题，共19分）
16．（1）测量是生活和学习中一项基本技能。
①如图甲，用刻度尺测量物体的长度为 cm；
②如图乙，电流表的读数为 A；
③如图丙，电能表的读数是 kW·h；
④如图丁，温度计示数是 ℃。
（2）在“用天平和量筒测量盐水密度”的实验中，小明用如图所示的实验装置，他用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
17．某同学探究液体内部压强的特点，实验过程如图所示。
（1）从结构来看，压强计 （选填“是”或“不是”）连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的 深度处（选填“同一”或“不同”），使橡皮膜朝向不同的方向，观察到U形管内液面高度差 （选填“不变”或“改变”）。
（3）若要探究液体压强与深度的关系，最合理应该根据 两个图的实验现象进行对比。
（4）若图丁的实验中U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为 Pa。（U形管中液体密度ρ水=1.0×103kg/m3，g=10N/kg）
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，说明隔板 （选填“左”或“右”）侧的液体是盐水。
18．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）如图1闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确？ 依据是 。
（2）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图2中补充完整用电压表测ab接线柱间的电压时的实物图 。
（3）测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
情况二中，看不到灯亮，通电10s灯消耗的电能为 。
五、计算题（本大题2小题，共13分）
19．如题图所示，体重为600N的小林在跑步机上锻炼身体。他每只脚与跑步机的接触面积是125cm2，设他在跑步机上以5m/s的速度匀速跑动30min，跑步的总动力为40N。求：
（1）他在这段时间内相当于跑了多少路程？
（2）在跑步过程中小林对跑步机的压强为多大？
（3）他在这段时间内做功的功率是多少？
20．小涵新买的电饭锅如图甲所示，其简化电路如图乙所示。R1和R2均为电热丝，开关S2是自动控制开关，开关S2向上与触点a、b接通，向下仅与触点c接通。煮饭过程中，通过开关S2不断改变电路接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次正常煮饭全过程中总功率随时间的变化图象。求：
（1）电热丝R2的阻值。
（2）当R1工作时通过它的电流。
（3）煮饭全过程消耗的电能。
六、综合能力题（本大题3小题，共19分）
21．
（1）拉环断掉的碳酸饮料易拉罐很难打开，如图甲所示，可用笔尾在罐口旁快速摩擦，易拉罐就可以“炸开”，如图乙所示。摩擦时，易拉罐内气体内能 （选填“增加”“减少”或“不变”），气压变大；“炸开”时，内能转化为 能，此过程中的能量转化与四冲程内燃机的 冲程相似。
（2）小明在探究速度的变化时，拍摄了两个小球运动过程的频闪照片，如图所示，闪光时间间隔为1s，图上数字为闪光时刻编号，请根据图中信息回答下列问题：
①不可能做匀速直线运动的是小球 （选填“A”或“B”）；
②小球A和B在第1s至第6s这段时间间隔内的平均速度应为：vA vB（选填“=”“>”或“<”）。
③A和B中间的尺子的分度值是 。
22．阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如表：
电池容量=放电电流×放电时间，例如，1mA·h是指以1mA的电流能连续工作1h。帧·秒-1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v-t图象，由图象可知，在0~5s内，无人机受到的升力 （填“大于”、“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速100km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W·h。
23．在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲），其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）“塑料在空气中迅速冷却变成特定的形态”发生的物态变化是 ；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两挡。慢挡打印时，图中开关S1应处于 状态；打印笔的最大发热功率是 W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由：当温度超过250℃时，电阻增大， ；当温度低于250℃时，电阻减小， 。
答案解析部分
广东省江门市鹤山市2024年物理初中毕业生学业水平质量监测试卷
一、单项选择题（本大题7个小题，每小题3分，共21分）
1．下列有关声现象描述正确的是（ ）
A．如图甲所示，逐渐抽出真空罩内的空气，听到的铃声逐渐变大
B．如图乙所示，由声波图可知，两发声体的响度相同、音色不同
C．如图丙所示，发声扬声器旁的烛焰晃动，说明声能传递信息
D．如图丁所示，是为了在传播过程中减弱噪声
【答案】B
【知识点】音色；音调、响度与音色的区分
【解析】【解答】A、声音传播需要介质，真空不能传声，当真空罩内的空气逐渐减少时，声音的响度也越来越小，故A错误。
B、由图可知两列波的振幅相同，响度相同；波形不同，音色不同，故B正确。
C、声音是物体振动产生的，能传播能量，扬声器旁的烛焰晃动，就是因为声音传播了能量，故C错误。
D、禁鸣喇叭，是在声源处减弱噪声，故D错误。
故答案为：B。
【分析】（1）声音传播过程中需要介质。
（2）根据声音的三个基本特征：响度、音调、音色即可判断。
（3）声音既可以传递信息，也可以传递能量。
（4）减弱噪声的途径：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声。
2．如图所示，是人观察岸边的树木在水中倒影情况。下列光路图中正确的是（ ）
A．B．
C．D．
【答案】B
【知识点】作光的反射光路图
【解析】【解答】树木在水中倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射角等于入射角，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影。
故答案为：B。
【分析】光在反射时，反射角等于入射角。
3．接种疫苗是为了使身体增加特异性免疫力，降低疾病的传播风险。据了解，疫苗需在2~8℃的冰箱中保存。下列说法正确的是（ ）
A．注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同
B．注射疫苗前，用酒精对皮肤消毒，因酒精升华吸热使皮肤感觉凉爽
C．注射疫苗时选用的注射器针尖较细是为了减小压强
D．打开冰箱时看到周围有“白雾”，这是由于水蒸气吸热汽化形成的
【答案】A
【知识点】大气压强的存在
【解析】【解答】A、注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同，都是利用了大气压，故A正确。
B、皮肤感到凉爽，是因为酒精汽化吸热使皮肤降温，故B错误。
C、注射器的针尖做得很细，是在压力一定时，通过减小受力面积来增大压强，故C错误。
D、打开冰箱门时冒出一团“白气”是空气中的水蒸气遇冷就会液化形成“白气”，故D错误。
故答案为：A。
【分析】（1）大气压的利用一般都是在某处使气压降低，然后在外界大气压的作用下，产生了某种效果。
（2）物质由液态变为气态叫汽化，汽化吸热。
（3）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
（4）物质由气态变为液态叫液化。
4．如图所示是甲、乙两种固体熔化时温度随时间变化的图象，则以下说法正确的是（ ）
A．甲在第6min时是固态
B．甲在ab段不需要吸热，内能不变
C．甲的熔点是48℃
D．甲和乙熔化过程所用的时间相同
【答案】C
【知识点】熔点和凝固点
【解析】【解答】AC、甲有固定的熔化温度即熔点，故甲是晶体，且熔点是48℃，从第4min开始熔化，到8min熔化完成，在第6min时处于熔化过程，处于固液共存状态，故A错误，C正确。
B、甲在ab段处于熔化过程，此时继续吸热，温度不变，但内能增加，故B错误。
D、甲是晶体，乙是非晶体，无法比较熔化的时间，故D错误。
故答案为：C。
【分析】晶体在熔化过程中温度保持不变，有固定的熔点，内能增加；非晶体在熔化过程中温度不断升高，没有固定的熔点。
晶体在熔化之前为固态，熔化过程中为固液混合态，熔化完后为液态。
5．水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ）
A．两小球所受浮力FMB．两种液体的密度ρ甲<ρ乙
C．两种液体对容器底部的压强p甲=p乙
D．两种液体对容器底部的压力F甲>F乙
【答案】D
【知识点】压强的大小及其计算；液体压强的计算；浮力大小的计算
【解析】【解答】A．小球M在甲液体中漂浮，则浮力FM=GM，小球N在乙液体中悬浮，则浮力FN=GN，由于小球M、N完全相同，即GM=GN，则有FM=FN，A不符合题意；
B．小球M在甲液体中漂浮，则密度ρM＜ρ甲，小球N在乙液体中悬浮，则密度ρN=ρ乙，由于小球M、N完全相同，即ρM=ρN，则有ρ甲＞ρ乙，B不符合题意；
C．由B选项分析得ρ甲＞ρ乙，两容器液面相平即容器底部深度h相同，根据液体压强计算公式p=ρgh可知，p甲＞p乙，C不符合题意；
D．由C选项分析得容器底部液体压强p甲＞p乙，两容器底面积相同，由压力计算公式F=pS得，容器底部受到液体压力F甲＞F乙，D符合题意。
故答案为：D
【分析】物体漂浮和悬浮时受到的浮力等于重力，漂浮时物体的密度小于液体密度，悬浮时物体的密度等于液体密度，利用液体密度和深度可以计算液体压强。
6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电压表示数与电流表示数的比值变小
【答案】D
【知识点】欧姆定律及其应用
【解析】【解答】AB、根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流。
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR可知，电路的电流变大，电流表示数变大；根据U=IR，R1两端的电压变大，由串联电路电压的规律可知，滑动变阻器两端的电压变小，电压表示数变小，故AB错误。
C、电路中的电流变大，根据P=UI知电路消耗总电功率变大，故C错误。
D、根据R=UI可知，电压表与电流表示数比值为滑动变阻器接入电路的电阻，所以电压表与电流表示数的比值变小，故D正确。
故答案为：D。
【分析】（1）分析电路连接及电表测量的物理量，流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小；当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器连入电路的阻值增大，结合串联电路的规律及欧姆定律分析。
（2）根据P=UI判断出水流的速度变大时电路消耗总电功率的变化。
（3）根据R=UI分析电压表与电流表示数比值的变化。
7．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断不正确的是（ ）
A．通电螺线管左端为N极
B．电源左端为负极，右端为正极
C．发光二极管c极接b点，d极接a点
D．图中P处磁感线的方向从螺线管右端到左端
【答案】D
【知识点】通电螺线管的磁场
【解析】【解答】A、闭合开关时，通电螺线管旁边小磁针S极向右偏转，即小磁针的S极靠近螺线管的左端，根据异名磁极相互吸引可知，通电螺线管的左端为N极，故A正确。
B、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向左端，电流从右端流入，左端流出，则电源右端为正极，故B正确。
C、发光二极管c极接b点，d极接a点，发光二极管“正”“负”极接对，电路中有电流，故C正确。
D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外P点的磁场方向从螺线管左端到右端，故D错误。
故答案为：D。
【分析】（1）已知小磁针的偏转方向，根据磁极间的相互作用规律判断通电螺线管的磁极。
（2）根据安培定则，判断电流的方向。
（3）发光二极管“正”“负”极接反，电路中无电流。
（4）根据在磁体外部，磁感线的方向从N极出发到S极分析判断即可解决。
二、填空题（本大题7小题，每小题3分，共21分）
8．小明驾驶汽车穿行于绿色林海之中，美丽迷人的景物“扑面而来”，这是以 为参照物。在汽车紧急刹车时，系安全带可以减小因 对驾乘人员造成的伤害。为了减少交通事故，对汽车要进行限速，这是因为汽车的速度越大， 越大。
【答案】汽车；惯性；动能
【知识点】惯性及其现象
【解析】【解答】以汽车为参照物，景物与汽车之间的相对位置发生了改变，所以美丽迷人的景物纷纷“扑面而来”。
在汽车紧急刹车时，驾乘人员由于惯性要保持原来的运动状态继续前进，系安全带可以减小因惯性对驾乘人员造成的伤害。
对汽车要进行限速，这是因为汽车的质量一定时，速度越大，动能越大。
故答案为：汽车；惯性；动能。
【分析】判断物体的运动状态时，主要看物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
惯性是物体保持原来运动状态不变的性质，惯性大小与物体的质量有关，质量越大，惯性越大。
动能的大小与质量、速度有关。
9．2020年6月23日，北斗三号最后一颗全球组网卫星点火升空，飞向太空，成功入轨！此次发射任务的最大功臣是长征三号乙运载火箭，火箭加速上升过程中，火箭顶端的卫星的动能将 ，机械能将 （均选填“增大”“减小”或“不变”），北斗导航系统组建成功后，未来将应用于军事、民用等领域，应用过程是通过 来传递信息的。
【答案】增大；增大；电磁波
【知识点】动能和势能的大小变化；电磁波的传播
【解析】【解答】在火箭携带卫星加速升空的过程中，卫星的质量不变，速度变大，故动能变大；同时其高度增加，故重力势能增大；由于机械能等于动能与势能之和，故机械能也增大。
北斗导航系统利用电磁波传递信息。
故答案为：增大；增大；电磁波。
【分析】动能与物体的质量和速度有关，物体的质量越大，速度越大，动能越大；重力势能与物体的质量和高度有关，物体的质量越大，高度越高，重力势能越大；机械能等于动能加势能。
北斗导航系统利用电磁波传递信息。
10．初夏的贵阳，天气凉爽，日平均气温在20℃左右，此温度 （选填“高于”或“低于”）人的正常体温。但在寒冷的冬天，人们常用搓摩双手的方法保暖，这是通过 改变物体的内能。如果将10kg、20℃的水加热到40℃，需吸收 J的热量。（c水=4.2×103J/(kg⋅℃)）。
【答案】低于；做功；8.4×105
【知识点】做功改变物体内能；热量的计算
【解析】【解答】（1）人的正常体温为37℃，初夏的贵阳日平均气温在20℃左右，此温度低于人的正常体温。
（2）双手对搓后感觉手上发热，是克服摩擦做功，机械能转化为内能，这是通过做功的方式改变物体的内能。
（3）水吸收的热量：Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×10kg×（40℃-20℃）=8.4×105J。
故答案为：低于；做功；8.4×105。
【分析】（1）人的正常体温为37℃。
（2）做功和热传递可以改变物体的内能。
（3）知道水的质量、比热容、初温和末温，利用Q吸=cm（t-t0）计算出水吸收的热量。
11．在探究凸透镜成像规律时，当蜡烛和透镜处于如图所示位置时，在光屏上可以成清晰的像，现将蜡烛和光屏的位置互换，则光屏上成一个倒立、 的实像， （“放大镜”“投影仪”“照相机”）就是利用这一成像原理制成的。若在图中蜡烛和透镜之间放一个近视眼镜片，若想在光屏上得到清晰的像，可将光屏 （“靠近”“远离”）凸透镜。
【答案】放大；投影机；远离
【知识点】凸透镜成像的应用
【解析】【解答】由图可知，此时u＞v，成倒立缩小的实像，由于在光的折射现象中，光路可逆，所以现将蜡烛和光屏的位置互换，则光屏上成一个倒立放大的实像，应用为投影仪。
若在图中蜡烛和透镜之间放一个近视眼镜片，近视镜片是凹透镜，凹透镜对光线具有发散作用，会延迟光线的会聚，所以想在光屏上得到清晰的像，可将光屏远离凸透镜。
故答案为：放大；投影仪；远离。
【分析】（1）根据凸透镜成像的四种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。
u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距。
2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜和老花镜。
（2）近视镜片是凹透镜，凹透镜对光线具有发散作用。
12．如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为 m，此时春米工具是一个 （选填“省力”或“费力”）杠杆；脚竖直向下至少用力F2为 N，才能将石球抬起。
【答案】1；省力；20
【知识点】杠杆的动态平衡分析；杠杆的平衡分析法及其应用
【解析】【解答】（1）不计摩擦和杆重，图中O为支点，脚沿与杆垂直方向用力F1时，力臂OB最长，OB=1m，
当杠杆转动到水平位置时，阻力臂为OA，OB＞OA，由杠杆平衡条件可得，F1•OB=G•OA，杠杆为省力杠杆；
（2）当脚竖直向下用力时，如图所示动力臂为OB，阻力臂为OA：
根据杠杆平衡条件可得：F2•OB=G•OA，
F2×1m=50N×0.4m，
F2=20N；
故脚沿与杆垂直方向至少用力F2=20N。
故答案为：1；省力；20。
【分析】 （1）从支点到动力作用线的距离是动力臂；根据动力臂和阻力臂的大小判断杠杆类型。
（2）从图可知动力臂和阻力臂，根据杠杆的平衡条件可求脚竖直向下的动力。
13．如图所示的电路，电源电压恒为3V，闭合开关S时，电压表示数为2V，则电阻R2两端的电压为 V，当开关S、S1均闭合时，电压表示数为 V，电阻R2会 （选填“短路”、“断路”或“正常工作”）。
【答案】1；3；短路
【知识点】电压的测量及电压表的使用；电压表的连接
【解析】【解答】由电路图知，当只闭合开关S时，两电阻串联，电压表测R1两端的电压，
串联电路中，电源电压等于各用电器两端电压之和，所以电阻R2两端的电压：
U2=U-U1=3V-2V=1V；
当开关S、S1均闭合时，电阻R2会短路，电压表测量电源电压，示数为3V。
故答案为：1；3；短路。
【分析】当只闭合开关S时，两电阻串联，电压表测R1两端的电压，根据串联电路的电压特点可计算R2两端的电压；
用导线将用电器两端相连，用电器会被短路而不能工作。
14．煤属于 能源（选填“可再生”或“不可再生”）；若煤的热值是3×107J/kg，2t煤完全燃烧放出的热量是 J。利用不加控制的核裂变，制造的毁灭性武器是 （选填“原子弹”或“氢弹”）。
【答案】不可再生；6×1010；原子弹
【知识点】热量的计算；能源及其分类；核裂变
【解析】【解答】常见的不可再生资源有：煤、石油、天然气等。这些资源在短期内不能从自然界中得到补充，所以是不可再生资源。
根据 Q放=mq 可知，2t煤完全燃烧放出的热量是 Q放=mq=2×103kg×3×107J/kg=6×1010J
原子弹是利用核裂变原理制成的武器，氢弹是根据核聚变原理制成的武器。
【分析】在短时间内能再生的资源叫做可再生资源，比如水资源、太阳能；在短时间内不能再生的资源叫做可不可再生资源，比如核能、煤炭、石油；结合燃料的质量，利用热值公式求解燃料释放的热量；原子弹的原理是利用核裂变释放能量。
三、作图题（共7分）
15．（1）请在图中画出两入射光线通过凸透镜后的光线。
（2）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
（3）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。
【答案】（1）
（2）
（3）
【知识点】透镜的光路图；力臂的画法；家庭电路的连接
【解析】【解答】（1） 平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：
（2）调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；吊扇在连接时要注意左端接火线、上端接地线、右端接零线，如图所示：
（3）重力的方向是竖直向下的，从哑铃的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；
图中杠杆O为支点，从O作F作用线的垂线，垂线段为F的力臂，如图所示：
【分析】（1）根据经凸透镜折射后的折射光线的特点（过焦点）画出入射光线，经凸透镜折射后的折射光线入射点平面镜，先画出法线，再根据反射角等于入射角，在法线的右侧画出反射光线。
（2）调速器开关相当于滑动变阻器，吊扇的外壳要接地。
（3）根据重力的方向是竖直向下的，从哑铃重心做竖直向下的力，并标明字母G，力臂是支点到力的作用线的距离，据此画出F的力臂。
四、实验题（本大题3小题，共19分）
16．（1）测量是生活和学习中一项基本技能。
①如图甲，用刻度尺测量物体的长度为 cm；
②如图乙，电流表的读数为 A；
③如图丙，电能表的读数是 kW·h；
④如图丁，温度计示数是 ℃。
（2）在“用天平和量筒测量盐水密度”的实验中，小明用如图所示的实验装置，他用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
【答案】（1）1.45（1.44-1.46均可）；0.3；12615.6；-12
（2）33；1.1×103；大
【知识点】温度及温度计的使用与读数；长度及其测量；电能表参数的理解
【解析】【解答】①长度的测量要估读到分度值的下一位，该刻度尺的分度值是1mm；图中物体的长度为1.45cm。
②图中电流表的量程是0～0.6A，分度值是0.02A，电流表的读数为0.3A。
③电能表的单位是千瓦时，最后一位是小数，图中的示数为12615.6kW•h。
④温度计的0摄氏度在上方，则此时的读数为-12℃。
（2）从图可知，盐水和烧杯的总质量为62g，则盐水的质量为62g-29g=33g；则盐水的密度ρ=mV=33g30cm3=1.01g/cm3=1.1×103kg/m3，因为烧杯里面有残余，故烧杯里面液体体积变小，根据密度公式可知，密度会偏大。
故答案为：（1）1.45；0.3；12615.6；-12；（2）33；1.1×103；大。
【分析】（1）根据刻度尺、电流表、电能表和温度计的使用规则进行读数。
（2）盐水的质量等于总质量减去空烧杯的质量，根据密度公式计算密度的大小，根据操作过程判断密度大小 。
17．某同学探究液体内部压强的特点，实验过程如图所示。
（1）从结构来看，压强计 （选填“是”或“不是”）连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的 深度处（选填“同一”或“不同”），使橡皮膜朝向不同的方向，观察到U形管内液面高度差 （选填“不变”或“改变”）。
（3）若要探究液体压强与深度的关系，最合理应该根据 两个图的实验现象进行对比。
（4）若图丁的实验中U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为 Pa。（U形管中液体密度ρ水=1.0×103kg/m3，g=10N/kg）
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，说明隔板 （选填“左”或“右”）侧的液体是盐水。
【答案】（1）不是
（2）同一；不变
（3）甲、丁
（4）500
（5）右
【知识点】探究液体压强的特点实验
【解析】【解答】（1）压强计一端被封闭，不符合“上端开口，底部连通”这一特点，因此，图甲压强计不是连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，观察到U形管内液面高度差不改变。
（3）若要探究液体压强与深度的关系，要控制液体的密度相同，故应根据甲、丁两个图的实验现象进行对比。
（4）U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为p=ρ水gh=103kg/m3×10N/kg×5×10-2m=500Pa。
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，即橡皮膜向左凸出，说明隔板左侧的液体对橡皮膜压强小于隔板右侧的液体对橡皮膜压强，根据p=ρgh知，右侧液体的密度大，则隔板右侧的液体是盐水。
故答案为：（1）不是；（2）同一；不变；（3）甲、丁；（4）500；（5）右。
【分析】（1）上端开口底部连通的仪器是连通器。
（2）根据实验现象分析回答。
（3）液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变。
（4）图丁中U形管左右两侧水面的高度差为5cm，根据p=ρ水gh得出橡皮管内气体的压强与管外大气压之差。
（5）根据橡皮膜凸出的朝向可判断液体产生的压强大小，结合p=ρgh分析。
18．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）如图1闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确？ 依据是 。
（2）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图2中补充完整用电压表测ab接线柱间的电压时的实物图 。
（3）测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
情况二中，看不到灯亮，通电10s灯消耗的电能为 。
【答案】（1）不正确；电流表有示数，说明是通路（或：若灯丝断了，电流表不可能有示数）
（2）
（3）cd间短路；小灯泡实际功率太小；0.56J
【知识点】实际功率
【解析】【解答】（1）闭合开关，看不到灯亮，电流表有示数，说明电路是通路，电路中不存在断路。
若灯泡的灯丝断了，电流表不可能有示数。
（2）要测ab接线柱间的电压，只需将电压表与滑动变阻器并联即可，注意正负接线柱不要接反，如图所示：
（3）情况一：电流表有示数，说明电路是通路，ab接线柱间有电压，说明滑动变阻器完好，
cd接线柱间无电压，说明cd间短路。
情况二：电流表有示数，说明电路是通路，ab、cd接线柱间均有电压，说明滑动变阻器、灯泡均完好，
小灯泡的实际功率：P=UcdI=0.40V×0.14A=0.056W，
所以灯泡不亮的原因是：小灯泡的实际功率太小，没有达到发光功率。
通电10s灯消耗的电能：W=Pt=0.056W×10s=0.56J。
故答案为：（1）不正确；电流表有示数，说明电路是通路，如果灯丝断了，电流表不可能有示数；
（2）见上图。
（3）cd间短路；小灯泡的实际功率太小；0.56J。
【分析】 （1）根据现象判断故障所在位置。
（2）根据电路图的画法按照电流的顺序画出对应的电路图即可。
（3）断路时，电路中无电流，短路时，两端无电压；小灯泡不亮的原因：小灯泡短路，小灯泡断路，小灯泡的实际功率太小等，据此分析；根据W=Pt求出通电10s灯消耗的电能。
五、计算题（本大题2小题，共13分）
19．如题图所示，体重为600N的小林在跑步机上锻炼身体。他每只脚与跑步机的接触面积是125cm2，设他在跑步机上以5m/s的速度匀速跑动30min，跑步的总动力为40N。求：
（1）他在这段时间内相当于跑了多少路程？
（2）在跑步过程中小林对跑步机的压强为多大？
（3）他在这段时间内做功的功率是多少？
【答案】（1）解： 路程s=vt=5m/s×30×60s=9000m
（2）解： 在水平面上：F=G=600N
压强p=FS=600N1.25×10-2m2=4.8×104Pa
（3）解： 做功W=Fs=40N×9000m=3.6×105J
时间t=30×60s=1800s
功率P=Wt=3.6×105J1800s=200W
【知识点】功率的计算；速度公式及其应用；压强的大小及其计算
【解析】【分析】（1）运用速度的公式变形s=vt可求路程。
（2）关键F=G得出压力，再根据压强公式可求压强大小。
（3）运用功的计算公式W=Fs可求出功，运用功率的公式P=Wt代入数值可求功率。
20．小涵新买的电饭锅如图甲所示，其简化电路如图乙所示。R1和R2均为电热丝，开关S2是自动控制开关，开关S2向上与触点a、b接通，向下仅与触点c接通。煮饭过程中，通过开关S2不断改变电路接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次正常煮饭全过程中总功率随时间的变化图象。求：
（1）电热丝R2的阻值。
（2）当R1工作时通过它的电流。
（3）煮饭全过程消耗的电能。
【答案】（1）解： 开关S2向上与触点a、b接通时，最大总功率P大=660W
S2向下仅与触点c接通时，最小电功率P小=440W
由P=U2R可得，R2的阻值：R2=U2P小=(220V)2440W=110Ω
（2）解： P2=P小=440W
当开关S2向上与触点a、b接通时，R1的电功率：
P1=P大-P2=P大-P小=660W-440W=220W
由P=UI可知，I1=P1U=220W220V=1A
（3）解： 全过程中，最大功率工作的时间t1=20min=1200s
最小功率工作的时间t2=10min=600s
由P=Wt可知，煮饭全过程消耗的电能：
W=W1+W2=P大t1+P小t2=660W×1200s+440W×600s=1.056×106J
【知识点】焦耳定律的应用；电流的热效应；电功与热量的综合计算
【解析】【分析】（1）当开关S2向上与触点a、b接通时，电热丝R1和R2并联；当S2向下仅与触点c接通时，电路为R2的简单电路；并联电路的总电阻小于其中任何一个电阻，则可知当开关S2向上与触点a、b接通时，电路的总电阻最小，由P=U2R可知此时电路的总功率最大，由图丙可知电路的最大总功率P大，进而可知当S2向下仅与触点c接通时，电路的总功率最小，根据图丙可知最小功率P小，由P=U2R可求出R2的阻值。
（2）电路的总功率等于各用电器消耗电功率之和，据此求出当开关S2向上与触点a、b接通时R1的电功率，根据P=UI求出当R1工作时通过它的电流。
（3）由图可知电饭锅在各个阶段的工作时间，根据W=Pt求出各个阶段消耗的电能，据此求出煮饭全过程消耗的电能。
六、综合能力题（本大题3小题，共19分）
21．
（1）拉环断掉的碳酸饮料易拉罐很难打开，如图甲所示，可用笔尾在罐口旁快速摩擦，易拉罐就可以“炸开”，如图乙所示。摩擦时，易拉罐内气体内能 （选填“增加”“减少”或“不变”），气压变大；“炸开”时，内能转化为 能，此过程中的能量转化与四冲程内燃机的 冲程相似。
（2）小明在探究速度的变化时，拍摄了两个小球运动过程的频闪照片，如图所示，闪光时间间隔为1s，图上数字为闪光时刻编号，请根据图中信息回答下列问题：
①不可能做匀速直线运动的是小球 （选填“A”或“B”）；
②小球A和B在第1s至第6s这段时间间隔内的平均速度应为：vA vB（选填“=”“>”或“<”）。
③A和B中间的尺子的分度值是 。
【答案】（1）增加；机械；做功
（2）A；=；0.2m
【知识点】机械能及其转化；功；功的计算及应用
【解析】【解答】（1）用笔尾在罐口旁快速摩擦，属于摩擦生热现象，易拉罐内气体内能增加，气压变大。
“炸开”时，罐内气体内能转化为机械能；四冲程内燃机的做功冲程将内能转化为机械能，所以二者能量转化形式相似。
（2）由图可知，在相同的时间内A球的路程越来越大，所以A球做的是变速直线运动；在相同的时刻内B球的路程不变，所以B球做的是匀速直线运动；故不可能做匀速直线运动的是小球A。由图可知，在第1s至第6s这段时间间隔内（时刻编号1到7），相同时间内A球通过的路程等于B球通过的路程，所以A球的平均速度等于B球的平均速度，即vA=vB。A和B中间的尺子的分度值是0.2m。
故答案为：（1）增加；机械；做功；（2）A；=；0.2m。
【分析】（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高，内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
（2）根据图示判断A、B两球的运动状态。若相同时间内通过的路程相等，则说明物体做匀速直线运动；若相同时间内通过的路程不相等，则说明物体做变速直线运动，根据图示比较A、B两球在第1s至第6s这段时间间隔内（时刻编号1到7）通过的路程得出结论，结合刻度尺的分度值解答即可。
22．阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如表：
电池容量=放电电流×放电时间，例如，1mA·h是指以1mA的电流能连续工作1h。帧·秒-1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v-t图象，由图象可知，在0~5s内，无人机受到的升力 （填“大于”、“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速100km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W·h。
【答案】（1）5
（2）大于
（3）大；凸
（4）50；是
（5）8.5
【知识点】开放性试题
【解析】【解答】（1）由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km。
（2）分析图乙可知，由图像可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力。
（3）摄像机成像时，成倒立缩小的实像，物距大于二倍焦距；摄像机向被拍摄的物体靠近时，物距变小，像距将变大（即像会远离镜头）；近距离拍摄时，若像距不变，为能拍摄出清晰的像，应在摄像机镜头前加一个凸透镜，凸透镜可以使光线提前会聚而成清晰的像。
（4）高速摄像机拍摄1帧画面需要的时间t0=111000s。
高速摄像机拍摄帧数为110帧所需的时间：t=110×111000s=0.01s，
小轿车的速度：v=st=×3.6km/h=180km/h＞120km/h，所以小轿车已经超速。
（5）蓄电池充足一次电可储存的能量：W=UIt=UQ=34V×250mA•h=34V×0.25A•h=8.5W•h。
故答案为：（1）5；（2）大于；（3）大；凸；（4）50；是；（5）8.5。
【分析】（1）由图表中数据可知，有效操控距离至少为多少；
（2）分析图乙可知，由图像可知，在0～5s内，无人机的速度是加速运动，分析受力；
（3）物距大于二倍焦距成倒立缩小实像，是照相机原理；物距变小像距变大，为了仍能拍摄出清晰的像，我们可以自制手机微距镜头，即在手机镜头前加一凸透镜，凸透镜对光线有会聚作用。
（4）首先计算出高速摄像机拍摄1帧画面需要的时间，再计算出高速摄像机拍摄帧数为110帧的时间，然后根据v=st计算在激光在高速摄像机拍摄帧数为110帧的过程中小轿车行驶的速度。
（5）知道蓄电池电池容量，利用W=UIt=UQ求蓄电池充足一次电可储存的能量。
23．在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲），其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）“塑料在空气中迅速冷却变成特定的形态”发生的物态变化是 ；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两挡。慢挡打印时，图中开关S1应处于 状态；打印笔的最大发热功率是 W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由：当温度超过250℃时，电阻增大， ；当温度低于250℃时，电阻减小， 。
【答案】（1）凝固；不是
（2）断开；121
（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升
【知识点】电流的热效应
【解析】【解答】（1）塑料在空气中迅速冷却变成特定的形态是塑料由液态变成固态的凝固过程；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，直至完全变成液态，在此过程中，它的温度不断升高，没有一定的熔点，所以塑料不是晶体。
（2）由电路图可知，当开S1断开时，电路只有R1工作，电阻较大，根据P=U2R可知，此时电路消耗的功率较小，为慢挡；当开S1闭合时，两电阻并联，总电阻最小，根据P=U2R可知，此时总功率较大，为快挡；
根据图丙知PTC的电阻最小为800Ω，
打印笔的最大发热功率是：P最大=U2R1+U2R2=(220V)2800Ω+(220V)2800Ω=121W；
（3）由图可知，当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
故答案为：（1）凝固；不是；（2）断开；121；（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
【分析】（1）物质由液态变成固态的过程是凝固过程；固体分晶体和非晶体，晶体和非晶体的重要区别是晶体有一定的熔化温度，这个温度叫熔点，非晶体没有熔点。
（2）根据P=U2R结合并联电路电阻的规律分析打印笔的挡位；由图丙确定出最小的电阻，再根据P=U2R求出打印笔的最大发热功率。
（3）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
参数名称
最大飞行半径/km
最大巡航速度
/km⋅h-1
电池电压/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧·秒-1
数据
5
50
34
250
20
11000
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
参数名称
最大飞行半径/km
最大巡航速度
/km⋅h-1
电池电压/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧·秒-1
数据
5
50
34
250
20
11000
一、单项选择题（本大题7个小题，每小题3分，共21分）
1．下列有关声现象描述正确的是（ ）
A．如图甲所示，逐渐抽出真空罩内的空气，听到的铃声逐渐变大
B．如图乙所示，由声波图可知，两发声体的响度相同、音色不同
C．如图丙所示，发声扬声器旁的烛焰晃动，说明声能传递信息
D．如图丁所示，是为了在传播过程中减弱噪声
2．如图所示，是人观察岸边的树木在水中倒影情况。下列光路图中正确的是（ ）
A．B．
C．D．
3．接种疫苗是为了使身体增加特异性免疫力，降低疾病的传播风险。据了解，疫苗需在2~8℃的冰箱中保存。下列说法正确的是（ ）
A．注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同
B．注射疫苗前，用酒精对皮肤消毒，因酒精升华吸热使皮肤感觉凉爽
C．注射疫苗时选用的注射器针尖较细是为了减小压强
D．打开冰箱时看到周围有“白雾”，这是由于水蒸气吸热汽化形成的
4．如图所示是甲、乙两种固体熔化时温度随时间变化的图象，则以下说法正确的是（ ）
A．甲在第6min时是固态
B．甲在ab段不需要吸热，内能不变
C．甲的熔点是48℃
D．甲和乙熔化过程所用的时间相同
5．水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ）
A．两小球所受浮力FM
C．两种液体对容器底部的压强p甲=p乙
D．两种液体对容器底部的压力F甲>F乙
6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电压表示数与电流表示数的比值变小
7．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断不正确的是（ ）
A．通电螺线管左端为N极
B．电源左端为负极，右端为正极
C．发光二极管c极接b点，d极接a点
D．图中P处磁感线的方向从螺线管右端到左端
二、填空题（本大题7小题，每小题3分，共21分）
8．小明驾驶汽车穿行于绿色林海之中，美丽迷人的景物“扑面而来”，这是以 为参照物。在汽车紧急刹车时，系安全带可以减小因 对驾乘人员造成的伤害。为了减少交通事故，对汽车要进行限速，这是因为汽车的速度越大， 越大。
9．2020年6月23日，北斗三号最后一颗全球组网卫星点火升空，飞向太空，成功入轨！此次发射任务的最大功臣是长征三号乙运载火箭，火箭加速上升过程中，火箭顶端的卫星的动能将 ，机械能将 （均选填“增大”“减小”或“不变”），北斗导航系统组建成功后，未来将应用于军事、民用等领域，应用过程是通过 来传递信息的。
10．初夏的贵阳，天气凉爽，日平均气温在20℃左右，此温度 （选填“高于”或“低于”）人的正常体温。但在寒冷的冬天，人们常用搓摩双手的方法保暖，这是通过 改变物体的内能。如果将10kg、20℃的水加热到40℃，需吸收 J的热量。（c水=4.2×103J/(kg⋅℃)）。
11．在探究凸透镜成像规律时，当蜡烛和透镜处于如图所示位置时，在光屏上可以成清晰的像，现将蜡烛和光屏的位置互换，则光屏上成一个倒立、 的实像， （“放大镜”“投影仪”“照相机”）就是利用这一成像原理制成的。若在图中蜡烛和透镜之间放一个近视眼镜片，若想在光屏上得到清晰的像，可将光屏 （“靠近”“远离”）凸透镜。
12．如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为 m，此时春米工具是一个 （选填“省力”或“费力”）杠杆；脚竖直向下至少用力F2为 N，才能将石球抬起。
13．如图所示的电路，电源电压恒为3V，闭合开关S时，电压表示数为2V，则电阻R2两端的电压为 V，当开关S、S1均闭合时，电压表示数为 V，电阻R2会 （选填“短路”、“断路”或“正常工作”）。
14．煤属于 能源（选填“可再生”或“不可再生”）；若煤的热值是3×107J/kg，2t煤完全燃烧放出的热量是 J。利用不加控制的核裂变，制造的毁灭性武器是 （选填“原子弹”或“氢弹”）。
三、作图题（共7分）
15．（1）请在图中画出两入射光线通过凸透镜后的光线。
（2）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
（3）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。
四、实验题（本大题3小题，共19分）
16．（1）测量是生活和学习中一项基本技能。
①如图甲，用刻度尺测量物体的长度为 cm；
②如图乙，电流表的读数为 A；
③如图丙，电能表的读数是 kW·h；
④如图丁，温度计示数是 ℃。
（2）在“用天平和量筒测量盐水密度”的实验中，小明用如图所示的实验装置，他用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
17．某同学探究液体内部压强的特点，实验过程如图所示。
（1）从结构来看，压强计 （选填“是”或“不是”）连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的 深度处（选填“同一”或“不同”），使橡皮膜朝向不同的方向，观察到U形管内液面高度差 （选填“不变”或“改变”）。
（3）若要探究液体压强与深度的关系，最合理应该根据 两个图的实验现象进行对比。
（4）若图丁的实验中U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为 Pa。（U形管中液体密度ρ水=1.0×103kg/m3，g=10N/kg）
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，说明隔板 （选填“左”或“右”）侧的液体是盐水。
18．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）如图1闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确？ 依据是 。
（2）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图2中补充完整用电压表测ab接线柱间的电压时的实物图 。
（3）测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
情况二中，看不到灯亮，通电10s灯消耗的电能为 。
五、计算题（本大题2小题，共13分）
19．如题图所示，体重为600N的小林在跑步机上锻炼身体。他每只脚与跑步机的接触面积是125cm2，设他在跑步机上以5m/s的速度匀速跑动30min，跑步的总动力为40N。求：
（1）他在这段时间内相当于跑了多少路程？
（2）在跑步过程中小林对跑步机的压强为多大？
（3）他在这段时间内做功的功率是多少？
20．小涵新买的电饭锅如图甲所示，其简化电路如图乙所示。R1和R2均为电热丝，开关S2是自动控制开关，开关S2向上与触点a、b接通，向下仅与触点c接通。煮饭过程中，通过开关S2不断改变电路接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次正常煮饭全过程中总功率随时间的变化图象。求：
（1）电热丝R2的阻值。
（2）当R1工作时通过它的电流。
（3）煮饭全过程消耗的电能。
六、综合能力题（本大题3小题，共19分）
21．
（1）拉环断掉的碳酸饮料易拉罐很难打开，如图甲所示，可用笔尾在罐口旁快速摩擦，易拉罐就可以“炸开”，如图乙所示。摩擦时，易拉罐内气体内能 （选填“增加”“减少”或“不变”），气压变大；“炸开”时，内能转化为 能，此过程中的能量转化与四冲程内燃机的 冲程相似。
（2）小明在探究速度的变化时，拍摄了两个小球运动过程的频闪照片，如图所示，闪光时间间隔为1s，图上数字为闪光时刻编号，请根据图中信息回答下列问题：
①不可能做匀速直线运动的是小球 （选填“A”或“B”）；
②小球A和B在第1s至第6s这段时间间隔内的平均速度应为：vA vB（选填“=”“>”或“<”）。
③A和B中间的尺子的分度值是 。
22．阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如表：
电池容量=放电电流×放电时间，例如，1mA·h是指以1mA的电流能连续工作1h。帧·秒-1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v-t图象，由图象可知，在0~5s内，无人机受到的升力 （填“大于”、“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速100km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W·h。
23．在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲），其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）“塑料在空气中迅速冷却变成特定的形态”发生的物态变化是 ；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两挡。慢挡打印时，图中开关S1应处于 状态；打印笔的最大发热功率是 W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由：当温度超过250℃时，电阻增大， ；当温度低于250℃时，电阻减小， 。
答案解析部分
广东省江门市鹤山市2024年物理初中毕业生学业水平质量监测试卷
一、单项选择题（本大题7个小题，每小题3分，共21分）
1．下列有关声现象描述正确的是（ ）
A．如图甲所示，逐渐抽出真空罩内的空气，听到的铃声逐渐变大
B．如图乙所示，由声波图可知，两发声体的响度相同、音色不同
C．如图丙所示，发声扬声器旁的烛焰晃动，说明声能传递信息
D．如图丁所示，是为了在传播过程中减弱噪声
【答案】B
【知识点】音色；音调、响度与音色的区分
【解析】【解答】A、声音传播需要介质，真空不能传声，当真空罩内的空气逐渐减少时，声音的响度也越来越小，故A错误。
B、由图可知两列波的振幅相同，响度相同；波形不同，音色不同，故B正确。
C、声音是物体振动产生的，能传播能量，扬声器旁的烛焰晃动，就是因为声音传播了能量，故C错误。
D、禁鸣喇叭，是在声源处减弱噪声，故D错误。
故答案为：B。
【分析】（1）声音传播过程中需要介质。
（2）根据声音的三个基本特征：响度、音调、音色即可判断。
（3）声音既可以传递信息，也可以传递能量。
（4）减弱噪声的途径：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声。
2．如图所示，是人观察岸边的树木在水中倒影情况。下列光路图中正确的是（ ）
A．B．
C．D．
【答案】B
【知识点】作光的反射光路图
【解析】【解答】树木在水中倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射角等于入射角，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影。
故答案为：B。
【分析】光在反射时，反射角等于入射角。
3．接种疫苗是为了使身体增加特异性免疫力，降低疾病的传播风险。据了解，疫苗需在2~8℃的冰箱中保存。下列说法正确的是（ ）
A．注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同
B．注射疫苗前，用酒精对皮肤消毒，因酒精升华吸热使皮肤感觉凉爽
C．注射疫苗时选用的注射器针尖较细是为了减小压强
D．打开冰箱时看到周围有“白雾”，这是由于水蒸气吸热汽化形成的
【答案】A
【知识点】大气压强的存在
【解析】【解答】A、注射器吸取疫苗液体的原理和用吸管喝牛奶的原理相同，都是利用了大气压，故A正确。
B、皮肤感到凉爽，是因为酒精汽化吸热使皮肤降温，故B错误。
C、注射器的针尖做得很细，是在压力一定时，通过减小受力面积来增大压强，故C错误。
D、打开冰箱门时冒出一团“白气”是空气中的水蒸气遇冷就会液化形成“白气”，故D错误。
故答案为：A。
【分析】（1）大气压的利用一般都是在某处使气压降低，然后在外界大气压的作用下，产生了某种效果。
（2）物质由液态变为气态叫汽化，汽化吸热。
（3）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
（4）物质由气态变为液态叫液化。
4．如图所示是甲、乙两种固体熔化时温度随时间变化的图象，则以下说法正确的是（ ）
A．甲在第6min时是固态
B．甲在ab段不需要吸热，内能不变
C．甲的熔点是48℃
D．甲和乙熔化过程所用的时间相同
【答案】C
【知识点】熔点和凝固点
【解析】【解答】AC、甲有固定的熔化温度即熔点，故甲是晶体，且熔点是48℃，从第4min开始熔化，到8min熔化完成，在第6min时处于熔化过程，处于固液共存状态，故A错误，C正确。
B、甲在ab段处于熔化过程，此时继续吸热，温度不变，但内能增加，故B错误。
D、甲是晶体，乙是非晶体，无法比较熔化的时间，故D错误。
故答案为：C。
【分析】晶体在熔化过程中温度保持不变，有固定的熔点，内能增加；非晶体在熔化过程中温度不断升高，没有固定的熔点。
晶体在熔化之前为固态，熔化过程中为固液混合态，熔化完后为液态。
5．水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ）
A．两小球所受浮力FM
C．两种液体对容器底部的压强p甲=p乙
D．两种液体对容器底部的压力F甲>F乙
【答案】D
【知识点】压强的大小及其计算；液体压强的计算；浮力大小的计算
【解析】【解答】A．小球M在甲液体中漂浮，则浮力FM=GM，小球N在乙液体中悬浮，则浮力FN=GN，由于小球M、N完全相同，即GM=GN，则有FM=FN，A不符合题意；
B．小球M在甲液体中漂浮，则密度ρM＜ρ甲，小球N在乙液体中悬浮，则密度ρN=ρ乙，由于小球M、N完全相同，即ρM=ρN，则有ρ甲＞ρ乙，B不符合题意；
C．由B选项分析得ρ甲＞ρ乙，两容器液面相平即容器底部深度h相同，根据液体压强计算公式p=ρgh可知，p甲＞p乙，C不符合题意；
D．由C选项分析得容器底部液体压强p甲＞p乙，两容器底面积相同，由压力计算公式F=pS得，容器底部受到液体压力F甲＞F乙，D符合题意。
故答案为：D
【分析】物体漂浮和悬浮时受到的浮力等于重力，漂浮时物体的密度小于液体密度，悬浮时物体的密度等于液体密度，利用液体密度和深度可以计算液体压强。
6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电压表示数与电流表示数的比值变小
【答案】D
【知识点】欧姆定律及其应用
【解析】【解答】AB、根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流。
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR可知，电路的电流变大，电流表示数变大；根据U=IR，R1两端的电压变大，由串联电路电压的规律可知，滑动变阻器两端的电压变小，电压表示数变小，故AB错误。
C、电路中的电流变大，根据P=UI知电路消耗总电功率变大，故C错误。
D、根据R=UI可知，电压表与电流表示数比值为滑动变阻器接入电路的电阻，所以电压表与电流表示数的比值变小，故D正确。
故答案为：D。
【分析】（1）分析电路连接及电表测量的物理量，流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小；当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器连入电路的阻值增大，结合串联电路的规律及欧姆定律分析。
（2）根据P=UI判断出水流的速度变大时电路消耗总电功率的变化。
（3）根据R=UI分析电压表与电流表示数比值的变化。
7．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断不正确的是（ ）
A．通电螺线管左端为N极
B．电源左端为负极，右端为正极
C．发光二极管c极接b点，d极接a点
D．图中P处磁感线的方向从螺线管右端到左端
【答案】D
【知识点】通电螺线管的磁场
【解析】【解答】A、闭合开关时，通电螺线管旁边小磁针S极向右偏转，即小磁针的S极靠近螺线管的左端，根据异名磁极相互吸引可知，通电螺线管的左端为N极，故A正确。
B、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向左端，电流从右端流入，左端流出，则电源右端为正极，故B正确。
C、发光二极管c极接b点，d极接a点，发光二极管“正”“负”极接对，电路中有电流，故C正确。
D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外P点的磁场方向从螺线管左端到右端，故D错误。
故答案为：D。
【分析】（1）已知小磁针的偏转方向，根据磁极间的相互作用规律判断通电螺线管的磁极。
（2）根据安培定则，判断电流的方向。
（3）发光二极管“正”“负”极接反，电路中无电流。
（4）根据在磁体外部，磁感线的方向从N极出发到S极分析判断即可解决。
二、填空题（本大题7小题，每小题3分，共21分）
8．小明驾驶汽车穿行于绿色林海之中，美丽迷人的景物“扑面而来”，这是以 为参照物。在汽车紧急刹车时，系安全带可以减小因 对驾乘人员造成的伤害。为了减少交通事故，对汽车要进行限速，这是因为汽车的速度越大， 越大。
【答案】汽车；惯性；动能
【知识点】惯性及其现象
【解析】【解答】以汽车为参照物，景物与汽车之间的相对位置发生了改变，所以美丽迷人的景物纷纷“扑面而来”。
在汽车紧急刹车时，驾乘人员由于惯性要保持原来的运动状态继续前进，系安全带可以减小因惯性对驾乘人员造成的伤害。
对汽车要进行限速，这是因为汽车的质量一定时，速度越大，动能越大。
故答案为：汽车；惯性；动能。
【分析】判断物体的运动状态时，主要看物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
惯性是物体保持原来运动状态不变的性质，惯性大小与物体的质量有关，质量越大，惯性越大。
动能的大小与质量、速度有关。
9．2020年6月23日，北斗三号最后一颗全球组网卫星点火升空，飞向太空，成功入轨！此次发射任务的最大功臣是长征三号乙运载火箭，火箭加速上升过程中，火箭顶端的卫星的动能将 ，机械能将 （均选填“增大”“减小”或“不变”），北斗导航系统组建成功后，未来将应用于军事、民用等领域，应用过程是通过 来传递信息的。
【答案】增大；增大；电磁波
【知识点】动能和势能的大小变化；电磁波的传播
【解析】【解答】在火箭携带卫星加速升空的过程中，卫星的质量不变，速度变大，故动能变大；同时其高度增加，故重力势能增大；由于机械能等于动能与势能之和，故机械能也增大。
北斗导航系统利用电磁波传递信息。
故答案为：增大；增大；电磁波。
【分析】动能与物体的质量和速度有关，物体的质量越大，速度越大，动能越大；重力势能与物体的质量和高度有关，物体的质量越大，高度越高，重力势能越大；机械能等于动能加势能。
北斗导航系统利用电磁波传递信息。
10．初夏的贵阳，天气凉爽，日平均气温在20℃左右，此温度 （选填“高于”或“低于”）人的正常体温。但在寒冷的冬天，人们常用搓摩双手的方法保暖，这是通过 改变物体的内能。如果将10kg、20℃的水加热到40℃，需吸收 J的热量。（c水=4.2×103J/(kg⋅℃)）。
【答案】低于；做功；8.4×105
【知识点】做功改变物体内能；热量的计算
【解析】【解答】（1）人的正常体温为37℃，初夏的贵阳日平均气温在20℃左右，此温度低于人的正常体温。
（2）双手对搓后感觉手上发热，是克服摩擦做功，机械能转化为内能，这是通过做功的方式改变物体的内能。
（3）水吸收的热量：Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×10kg×（40℃-20℃）=8.4×105J。
故答案为：低于；做功；8.4×105。
【分析】（1）人的正常体温为37℃。
（2）做功和热传递可以改变物体的内能。
（3）知道水的质量、比热容、初温和末温，利用Q吸=cm（t-t0）计算出水吸收的热量。
11．在探究凸透镜成像规律时，当蜡烛和透镜处于如图所示位置时，在光屏上可以成清晰的像，现将蜡烛和光屏的位置互换，则光屏上成一个倒立、 的实像， （“放大镜”“投影仪”“照相机”）就是利用这一成像原理制成的。若在图中蜡烛和透镜之间放一个近视眼镜片，若想在光屏上得到清晰的像，可将光屏 （“靠近”“远离”）凸透镜。
【答案】放大；投影机；远离
【知识点】凸透镜成像的应用
【解析】【解答】由图可知，此时u＞v，成倒立缩小的实像，由于在光的折射现象中，光路可逆，所以现将蜡烛和光屏的位置互换，则光屏上成一个倒立放大的实像，应用为投影仪。
若在图中蜡烛和透镜之间放一个近视眼镜片，近视镜片是凹透镜，凹透镜对光线具有发散作用，会延迟光线的会聚，所以想在光屏上得到清晰的像，可将光屏远离凸透镜。
故答案为：放大；投影仪；远离。
【分析】（1）根据凸透镜成像的四种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。
u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距。
2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜和老花镜。
（2）近视镜片是凹透镜，凹透镜对光线具有发散作用。
12．如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为 m，此时春米工具是一个 （选填“省力”或“费力”）杠杆；脚竖直向下至少用力F2为 N，才能将石球抬起。
【答案】1；省力；20
【知识点】杠杆的动态平衡分析；杠杆的平衡分析法及其应用
【解析】【解答】（1）不计摩擦和杆重，图中O为支点，脚沿与杆垂直方向用力F1时，力臂OB最长，OB=1m，
当杠杆转动到水平位置时，阻力臂为OA，OB＞OA，由杠杆平衡条件可得，F1•OB=G•OA，杠杆为省力杠杆；
（2）当脚竖直向下用力时，如图所示动力臂为OB，阻力臂为OA：
根据杠杆平衡条件可得：F2•OB=G•OA，
F2×1m=50N×0.4m，
F2=20N；
故脚沿与杆垂直方向至少用力F2=20N。
故答案为：1；省力；20。
【分析】 （1）从支点到动力作用线的距离是动力臂；根据动力臂和阻力臂的大小判断杠杆类型。
（2）从图可知动力臂和阻力臂，根据杠杆的平衡条件可求脚竖直向下的动力。
13．如图所示的电路，电源电压恒为3V，闭合开关S时，电压表示数为2V，则电阻R2两端的电压为 V，当开关S、S1均闭合时，电压表示数为 V，电阻R2会 （选填“短路”、“断路”或“正常工作”）。
【答案】1；3；短路
【知识点】电压的测量及电压表的使用；电压表的连接
【解析】【解答】由电路图知，当只闭合开关S时，两电阻串联，电压表测R1两端的电压，
串联电路中，电源电压等于各用电器两端电压之和，所以电阻R2两端的电压：
U2=U-U1=3V-2V=1V；
当开关S、S1均闭合时，电阻R2会短路，电压表测量电源电压，示数为3V。
故答案为：1；3；短路。
【分析】当只闭合开关S时，两电阻串联，电压表测R1两端的电压，根据串联电路的电压特点可计算R2两端的电压；
用导线将用电器两端相连，用电器会被短路而不能工作。
14．煤属于 能源（选填“可再生”或“不可再生”）；若煤的热值是3×107J/kg，2t煤完全燃烧放出的热量是 J。利用不加控制的核裂变，制造的毁灭性武器是 （选填“原子弹”或“氢弹”）。
【答案】不可再生；6×1010；原子弹
【知识点】热量的计算；能源及其分类；核裂变
【解析】【解答】常见的不可再生资源有：煤、石油、天然气等。这些资源在短期内不能从自然界中得到补充，所以是不可再生资源。
根据 Q放=mq 可知，2t煤完全燃烧放出的热量是 Q放=mq=2×103kg×3×107J/kg=6×1010J
原子弹是利用核裂变原理制成的武器，氢弹是根据核聚变原理制成的武器。
【分析】在短时间内能再生的资源叫做可再生资源，比如水资源、太阳能；在短时间内不能再生的资源叫做可不可再生资源，比如核能、煤炭、石油；结合燃料的质量，利用热值公式求解燃料释放的热量；原子弹的原理是利用核裂变释放能量。
三、作图题（共7分）
15．（1）请在图中画出两入射光线通过凸透镜后的光线。
（2）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
（3）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。
【答案】（1）
（2）
（3）
【知识点】透镜的光路图；力臂的画法；家庭电路的连接
【解析】【解答】（1） 平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：
（2）调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；吊扇在连接时要注意左端接火线、上端接地线、右端接零线，如图所示：
（3）重力的方向是竖直向下的，从哑铃的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；
图中杠杆O为支点，从O作F作用线的垂线，垂线段为F的力臂，如图所示：
【分析】（1）根据经凸透镜折射后的折射光线的特点（过焦点）画出入射光线，经凸透镜折射后的折射光线入射点平面镜，先画出法线，再根据反射角等于入射角，在法线的右侧画出反射光线。
（2）调速器开关相当于滑动变阻器，吊扇的外壳要接地。
（3）根据重力的方向是竖直向下的，从哑铃重心做竖直向下的力，并标明字母G，力臂是支点到力的作用线的距离，据此画出F的力臂。
四、实验题（本大题3小题，共19分）
16．（1）测量是生活和学习中一项基本技能。
①如图甲，用刻度尺测量物体的长度为 cm；
②如图乙，电流表的读数为 A；
③如图丙，电能表的读数是 kW·h；
④如图丁，温度计示数是 ℃。
（2）在“用天平和量筒测量盐水密度”的实验中，小明用如图所示的实验装置，他用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
【答案】（1）1.45（1.44-1.46均可）；0.3；12615.6；-12
（2）33；1.1×103；大
【知识点】温度及温度计的使用与读数；长度及其测量；电能表参数的理解
【解析】【解答】①长度的测量要估读到分度值的下一位，该刻度尺的分度值是1mm；图中物体的长度为1.45cm。
②图中电流表的量程是0～0.6A，分度值是0.02A，电流表的读数为0.3A。
③电能表的单位是千瓦时，最后一位是小数，图中的示数为12615.6kW•h。
④温度计的0摄氏度在上方，则此时的读数为-12℃。
（2）从图可知，盐水和烧杯的总质量为62g，则盐水的质量为62g-29g=33g；则盐水的密度ρ=mV=33g30cm3=1.01g/cm3=1.1×103kg/m3，因为烧杯里面有残余，故烧杯里面液体体积变小，根据密度公式可知，密度会偏大。
故答案为：（1）1.45；0.3；12615.6；-12；（2）33；1.1×103；大。
【分析】（1）根据刻度尺、电流表、电能表和温度计的使用规则进行读数。
（2）盐水的质量等于总质量减去空烧杯的质量，根据密度公式计算密度的大小，根据操作过程判断密度大小 。
17．某同学探究液体内部压强的特点，实验过程如图所示。
（1）从结构来看，压强计 （选填“是”或“不是”）连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的 深度处（选填“同一”或“不同”），使橡皮膜朝向不同的方向，观察到U形管内液面高度差 （选填“不变”或“改变”）。
（3）若要探究液体压强与深度的关系，最合理应该根据 两个图的实验现象进行对比。
（4）若图丁的实验中U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为 Pa。（U形管中液体密度ρ水=1.0×103kg/m3，g=10N/kg）
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，说明隔板 （选填“左”或“右”）侧的液体是盐水。
【答案】（1）不是
（2）同一；不变
（3）甲、丁
（4）500
（5）右
【知识点】探究液体压强的特点实验
【解析】【解答】（1）压强计一端被封闭，不符合“上端开口，底部连通”这一特点，因此，图甲压强计不是连通器。
（2）如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，观察到U形管内液面高度差不改变。
（3）若要探究液体压强与深度的关系，要控制液体的密度相同，故应根据甲、丁两个图的实验现象进行对比。
（4）U形管左右两侧水面的高度差为5cm，则橡皮管内气体的压强与管外大气压之差为p=ρ水gh=103kg/m3×10N/kg×5×10-2m=500Pa。
（5）为了探究液体压强与液体密度的关系，该同学用水和盐水，利用图戊所示的装置进行实验，若橡皮膜出现图示情况，即橡皮膜向左凸出，说明隔板左侧的液体对橡皮膜压强小于隔板右侧的液体对橡皮膜压强，根据p=ρgh知，右侧液体的密度大，则隔板右侧的液体是盐水。
故答案为：（1）不是；（2）同一；不变；（3）甲、丁；（4）500；（5）右。
【分析】（1）上端开口底部连通的仪器是连通器。
（2）根据实验现象分析回答。
（3）液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变。
（4）图丁中U形管左右两侧水面的高度差为5cm，根据p=ρ水gh得出橡皮管内气体的压强与管外大气压之差。
（5）根据橡皮膜凸出的朝向可判断液体产生的压强大小，结合p=ρgh分析。
18．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）如图1闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确？ 依据是 。
（2）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图2中补充完整用电压表测ab接线柱间的电压时的实物图 。
（3）测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
情况二中，看不到灯亮，通电10s灯消耗的电能为 。
【答案】（1）不正确；电流表有示数，说明是通路（或：若灯丝断了，电流表不可能有示数）
（2）
（3）cd间短路；小灯泡实际功率太小；0.56J
【知识点】实际功率
【解析】【解答】（1）闭合开关，看不到灯亮，电流表有示数，说明电路是通路，电路中不存在断路。
若灯泡的灯丝断了，电流表不可能有示数。
（2）要测ab接线柱间的电压，只需将电压表与滑动变阻器并联即可，注意正负接线柱不要接反，如图所示：
（3）情况一：电流表有示数，说明电路是通路，ab接线柱间有电压，说明滑动变阻器完好，
cd接线柱间无电压，说明cd间短路。
情况二：电流表有示数，说明电路是通路，ab、cd接线柱间均有电压，说明滑动变阻器、灯泡均完好，
小灯泡的实际功率：P=UcdI=0.40V×0.14A=0.056W，
所以灯泡不亮的原因是：小灯泡的实际功率太小，没有达到发光功率。
通电10s灯消耗的电能：W=Pt=0.056W×10s=0.56J。
故答案为：（1）不正确；电流表有示数，说明电路是通路，如果灯丝断了，电流表不可能有示数；
（2）见上图。
（3）cd间短路；小灯泡的实际功率太小；0.56J。
【分析】 （1）根据现象判断故障所在位置。
（2）根据电路图的画法按照电流的顺序画出对应的电路图即可。
（3）断路时，电路中无电流，短路时，两端无电压；小灯泡不亮的原因：小灯泡短路，小灯泡断路，小灯泡的实际功率太小等，据此分析；根据W=Pt求出通电10s灯消耗的电能。
五、计算题（本大题2小题，共13分）
19．如题图所示，体重为600N的小林在跑步机上锻炼身体。他每只脚与跑步机的接触面积是125cm2，设他在跑步机上以5m/s的速度匀速跑动30min，跑步的总动力为40N。求：
（1）他在这段时间内相当于跑了多少路程？
（2）在跑步过程中小林对跑步机的压强为多大？
（3）他在这段时间内做功的功率是多少？
【答案】（1）解： 路程s=vt=5m/s×30×60s=9000m
（2）解： 在水平面上：F=G=600N
压强p=FS=600N1.25×10-2m2=4.8×104Pa
（3）解： 做功W=Fs=40N×9000m=3.6×105J
时间t=30×60s=1800s
功率P=Wt=3.6×105J1800s=200W
【知识点】功率的计算；速度公式及其应用；压强的大小及其计算
【解析】【分析】（1）运用速度的公式变形s=vt可求路程。
（2）关键F=G得出压力，再根据压强公式可求压强大小。
（3）运用功的计算公式W=Fs可求出功，运用功率的公式P=Wt代入数值可求功率。
20．小涵新买的电饭锅如图甲所示，其简化电路如图乙所示。R1和R2均为电热丝，开关S2是自动控制开关，开关S2向上与触点a、b接通，向下仅与触点c接通。煮饭过程中，通过开关S2不断改变电路接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次正常煮饭全过程中总功率随时间的变化图象。求：
（1）电热丝R2的阻值。
（2）当R1工作时通过它的电流。
（3）煮饭全过程消耗的电能。
【答案】（1）解： 开关S2向上与触点a、b接通时，最大总功率P大=660W
S2向下仅与触点c接通时，最小电功率P小=440W
由P=U2R可得，R2的阻值：R2=U2P小=(220V)2440W=110Ω
（2）解： P2=P小=440W
当开关S2向上与触点a、b接通时，R1的电功率：
P1=P大-P2=P大-P小=660W-440W=220W
由P=UI可知，I1=P1U=220W220V=1A
（3）解： 全过程中，最大功率工作的时间t1=20min=1200s
最小功率工作的时间t2=10min=600s
由P=Wt可知，煮饭全过程消耗的电能：
W=W1+W2=P大t1+P小t2=660W×1200s+440W×600s=1.056×106J
【知识点】焦耳定律的应用；电流的热效应；电功与热量的综合计算
【解析】【分析】（1）当开关S2向上与触点a、b接通时，电热丝R1和R2并联；当S2向下仅与触点c接通时，电路为R2的简单电路；并联电路的总电阻小于其中任何一个电阻，则可知当开关S2向上与触点a、b接通时，电路的总电阻最小，由P=U2R可知此时电路的总功率最大，由图丙可知电路的最大总功率P大，进而可知当S2向下仅与触点c接通时，电路的总功率最小，根据图丙可知最小功率P小，由P=U2R可求出R2的阻值。
（2）电路的总功率等于各用电器消耗电功率之和，据此求出当开关S2向上与触点a、b接通时R1的电功率，根据P=UI求出当R1工作时通过它的电流。
（3）由图可知电饭锅在各个阶段的工作时间，根据W=Pt求出各个阶段消耗的电能，据此求出煮饭全过程消耗的电能。
六、综合能力题（本大题3小题，共19分）
21．
（1）拉环断掉的碳酸饮料易拉罐很难打开，如图甲所示，可用笔尾在罐口旁快速摩擦，易拉罐就可以“炸开”，如图乙所示。摩擦时，易拉罐内气体内能 （选填“增加”“减少”或“不变”），气压变大；“炸开”时，内能转化为 能，此过程中的能量转化与四冲程内燃机的 冲程相似。
（2）小明在探究速度的变化时，拍摄了两个小球运动过程的频闪照片，如图所示，闪光时间间隔为1s，图上数字为闪光时刻编号，请根据图中信息回答下列问题：
①不可能做匀速直线运动的是小球 （选填“A”或“B”）；
②小球A和B在第1s至第6s这段时间间隔内的平均速度应为：vA vB（选填“=”“>”或“<”）。
③A和B中间的尺子的分度值是 。
【答案】（1）增加；机械；做功
（2）A；=；0.2m
【知识点】机械能及其转化；功；功的计算及应用
【解析】【解答】（1）用笔尾在罐口旁快速摩擦，属于摩擦生热现象，易拉罐内气体内能增加，气压变大。
“炸开”时，罐内气体内能转化为机械能；四冲程内燃机的做功冲程将内能转化为机械能，所以二者能量转化形式相似。
（2）由图可知，在相同的时间内A球的路程越来越大，所以A球做的是变速直线运动；在相同的时刻内B球的路程不变，所以B球做的是匀速直线运动；故不可能做匀速直线运动的是小球A。由图可知，在第1s至第6s这段时间间隔内（时刻编号1到7），相同时间内A球通过的路程等于B球通过的路程，所以A球的平均速度等于B球的平均速度，即vA=vB。A和B中间的尺子的分度值是0.2m。
故答案为：（1）增加；机械；做功；（2）A；=；0.2m。
【分析】（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高，内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
（2）根据图示判断A、B两球的运动状态。若相同时间内通过的路程相等，则说明物体做匀速直线运动；若相同时间内通过的路程不相等，则说明物体做变速直线运动，根据图示比较A、B两球在第1s至第6s这段时间间隔内（时刻编号1到7）通过的路程得出结论，结合刻度尺的分度值解答即可。
22．阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如表：
电池容量=放电电流×放电时间，例如，1mA·h是指以1mA的电流能连续工作1h。帧·秒-1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v-t图象，由图象可知，在0~5s内，无人机受到的升力 （填“大于”、“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速100km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W·h。
【答案】（1）5
（2）大于
（3）大；凸
（4）50；是
（5）8.5
【知识点】开放性试题
【解析】【解答】（1）由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km。
（2）分析图乙可知，由图像可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力。
（3）摄像机成像时，成倒立缩小的实像，物距大于二倍焦距；摄像机向被拍摄的物体靠近时，物距变小，像距将变大（即像会远离镜头）；近距离拍摄时，若像距不变，为能拍摄出清晰的像，应在摄像机镜头前加一个凸透镜，凸透镜可以使光线提前会聚而成清晰的像。
（4）高速摄像机拍摄1帧画面需要的时间t0=111000s。
高速摄像机拍摄帧数为110帧所需的时间：t=110×111000s=0.01s，
小轿车的速度：v=st=×3.6km/h=180km/h＞120km/h，所以小轿车已经超速。
（5）蓄电池充足一次电可储存的能量：W=UIt=UQ=34V×250mA•h=34V×0.25A•h=8.5W•h。
故答案为：（1）5；（2）大于；（3）大；凸；（4）50；是；（5）8.5。
【分析】（1）由图表中数据可知，有效操控距离至少为多少；
（2）分析图乙可知，由图像可知，在0～5s内，无人机的速度是加速运动，分析受力；
（3）物距大于二倍焦距成倒立缩小实像，是照相机原理；物距变小像距变大，为了仍能拍摄出清晰的像，我们可以自制手机微距镜头，即在手机镜头前加一凸透镜，凸透镜对光线有会聚作用。
（4）首先计算出高速摄像机拍摄1帧画面需要的时间，再计算出高速摄像机拍摄帧数为110帧的时间，然后根据v=st计算在激光在高速摄像机拍摄帧数为110帧的过程中小轿车行驶的速度。
（5）知道蓄电池电池容量，利用W=UIt=UQ求蓄电池充足一次电可储存的能量。
23．在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲），其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）“塑料在空气中迅速冷却变成特定的形态”发生的物态变化是 ；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两挡。慢挡打印时，图中开关S1应处于 状态；打印笔的最大发热功率是 W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由：当温度超过250℃时，电阻增大， ；当温度低于250℃时，电阻减小， 。
【答案】（1）凝固；不是
（2）断开；121
（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升
【知识点】电流的热效应
【解析】【解答】（1）塑料在空气中迅速冷却变成特定的形态是塑料由液态变成固态的凝固过程；打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，直至完全变成液态，在此过程中，它的温度不断升高，没有一定的熔点，所以塑料不是晶体。
（2）由电路图可知，当开S1断开时，电路只有R1工作，电阻较大，根据P=U2R可知，此时电路消耗的功率较小，为慢挡；当开S1闭合时，两电阻并联，总电阻最小，根据P=U2R可知，此时总功率较大，为快挡；
根据图丙知PTC的电阻最小为800Ω，
打印笔的最大发热功率是：P最大=U2R1+U2R2=(220V)2800Ω+(220V)2800Ω=121W；
（3）由图可知，当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
故答案为：（1）凝固；不是；（2）断开；121；（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
【分析】（1）物质由液态变成固态的过程是凝固过程；固体分晶体和非晶体，晶体和非晶体的重要区别是晶体有一定的熔化温度，这个温度叫熔点，非晶体没有熔点。
（2）根据P=U2R结合并联电路电阻的规律分析打印笔的挡位；由图丙确定出最小的电阻，再根据P=U2R求出打印笔的最大发热功率。
（3）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
参数名称
最大飞行半径/km
最大巡航速度
/km⋅h-1
电池电压/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧·秒-1
数据
5
50
34
250
20
11000
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
参数名称
最大飞行半径/km
最大巡航速度
/km⋅h-1
电池电压/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧·秒-1
数据
5
50
34
250
20
11000
相关试卷
广东省江门市鹤山市2024年物理初中毕业生学业水平质量监测试卷： 这是一份广东省江门市鹤山市2024年物理初中毕业生学业水平质量监测试卷，共11页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
07，2024年广东省江门市鹤山市初中毕业生学业水平质量监测物理试卷： 这是一份07，2024年广东省江门市鹤山市初中毕业生学业水平质量监测物理试卷，共8页。
2024年广东省江门市鹤山市昆仑学校中考物理一模试卷： 这是一份2024年广东省江门市鹤山市昆仑学校中考物理一模试卷，共27页。试卷主要包含了填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
